1 FUNDAMENTOS DE ELECTRICIDAD Y MAGNETISMOS

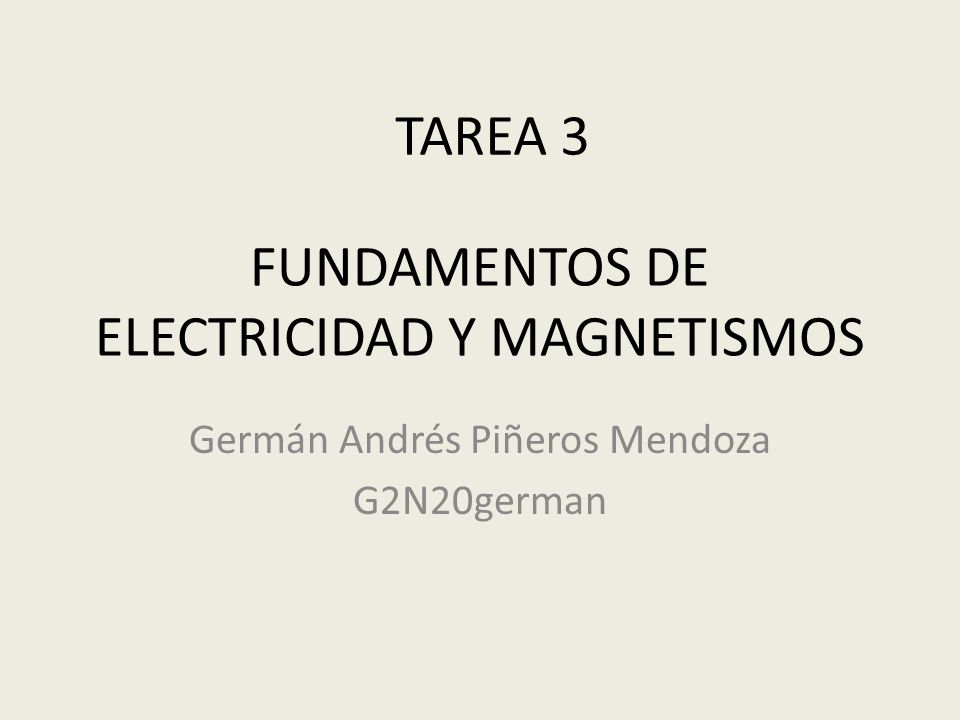

TAREA 3 FUNDAMENTOS DE ELECTRICIDAD Y MAGNETISMOS Germán Andrés Piñeros Mendoza G2N20german

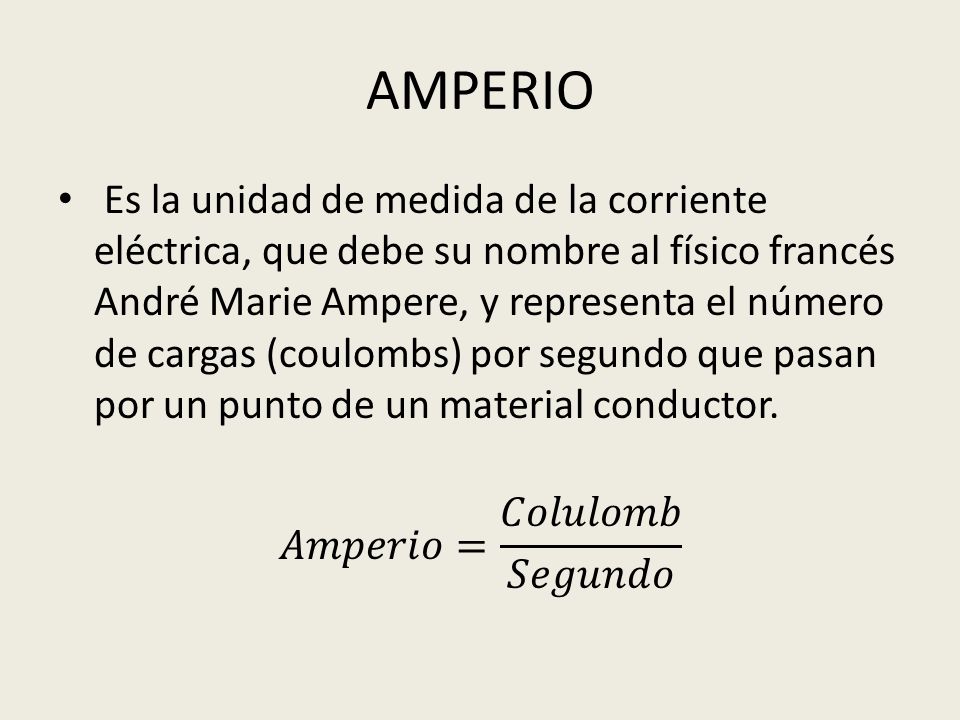

2 AMPERIO Es la unidad de medida de la corriente eléctrica, que debe su nombre al físico francés André Marie Ampere, y representa el número de cargas (coulombs) por segundo que pasan por un punto de un material conductor. 𝐴𝑚𝑝𝑒𝑟𝑖𝑜= 𝐶𝑜𝑙𝑢𝑙𝑜𝑚𝑏 𝑆𝑒𝑔𝑢𝑛𝑑𝑜

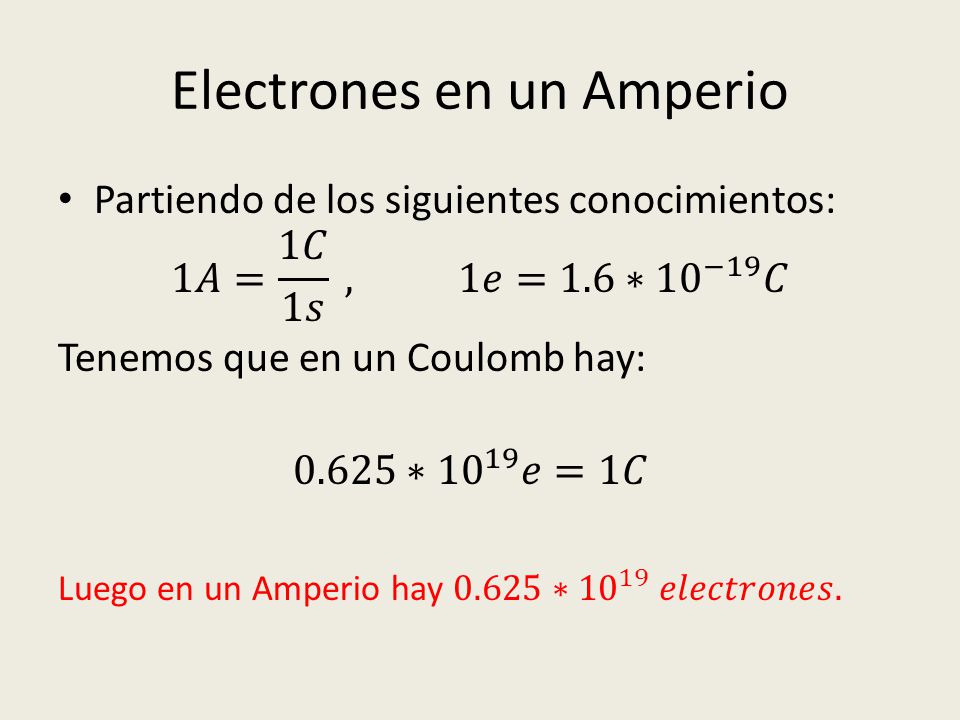

3 Electrones en un Amperio
Partiendo de los siguientes conocimientos: 1𝐴= 1𝐶 1𝑠 , 1𝑒=1.6∗ 10 −19 𝐶 Tenemos que en un Coulomb hay: 0.625∗ 𝑒=1𝐶 Luego en un Amperio hay 0.625∗ 𝑒𝑙𝑒𝑐𝑡𝑟𝑜𝑛𝑒𝑠.

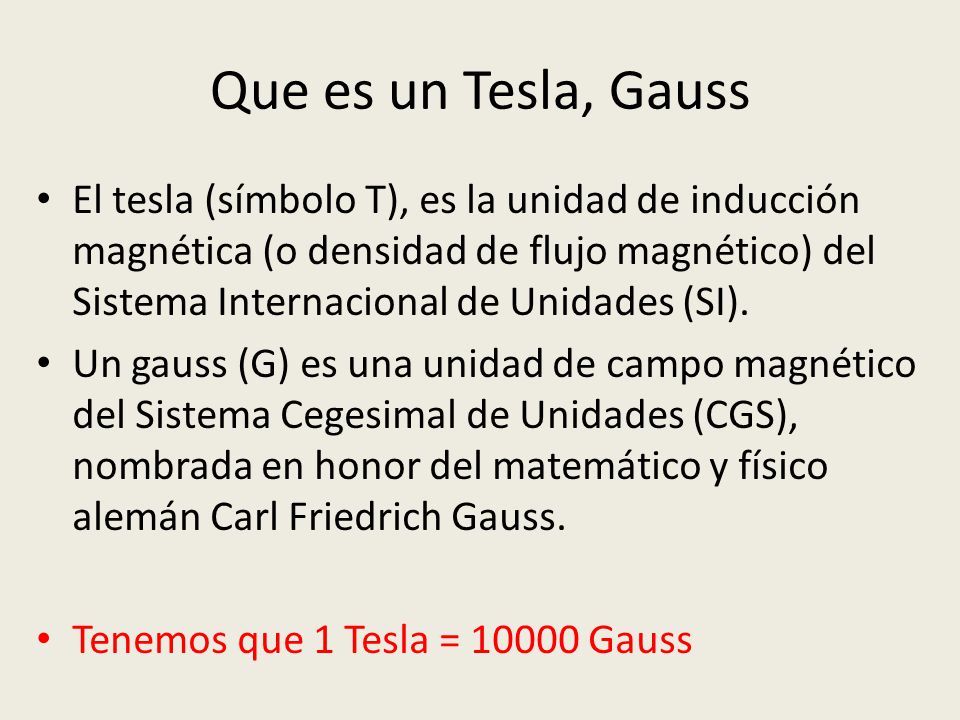

4 Que es un Tesla, Gauss El tesla (símbolo T), es la unidad de inducción magnética (o densidad de flujo magnético) del Sistema Internacional de Unidades (SI). Un gauss (G) es una unidad de campo magnético del Sistema Cegesimal de Unidades (CGS), nombrada en honor del matemático y físico alemán Carl Friedrich Gauss. Tenemos que 1 Tesla = Gauss

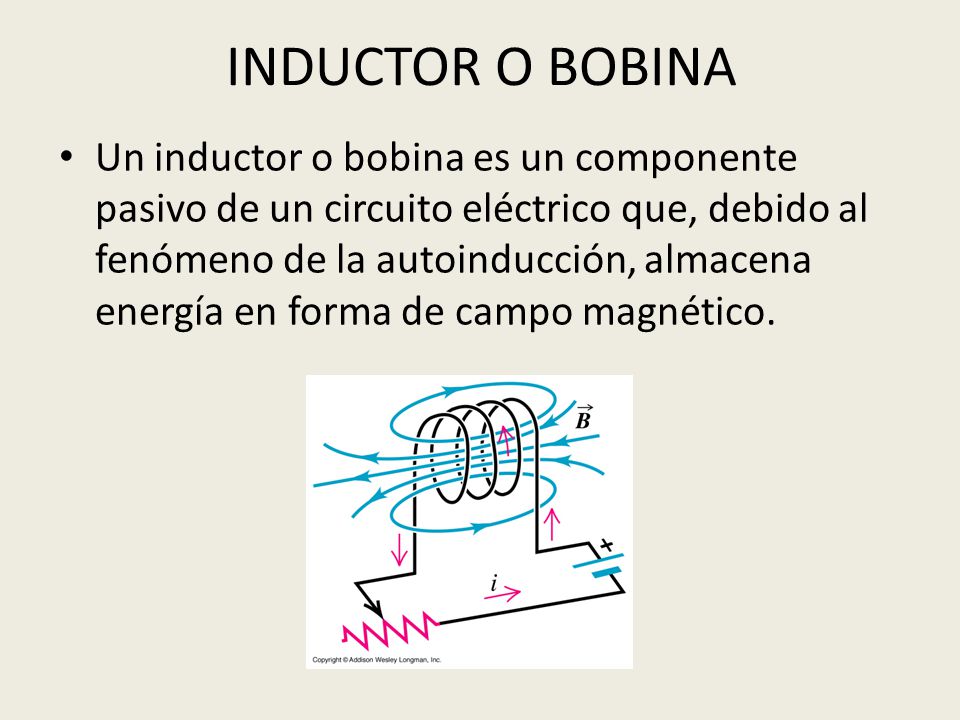

5 INDUCTOR O BOBINA Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

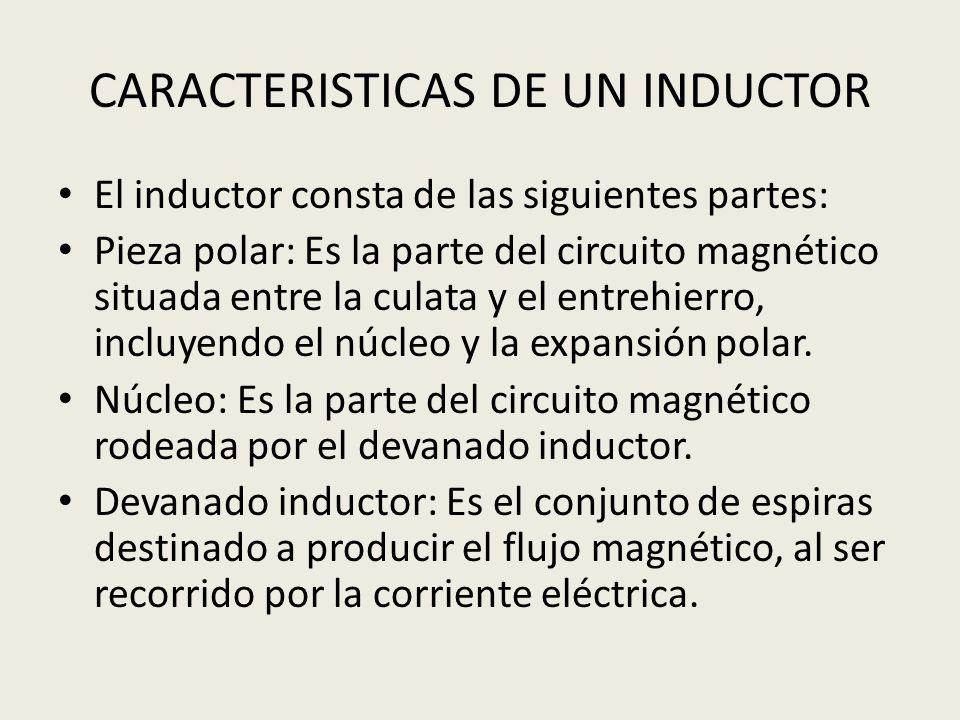

6 CARACTERISTICAS DE UN INDUCTOR
El inductor consta de las siguientes partes: Pieza polar: Es la parte del circuito magnético situada entre la culata y el entrehierro, incluyendo el núcleo y la expansión polar. Núcleo: Es la parte del circuito magnético rodeada por el devanado inductor. Devanado inductor: Es el conjunto de espiras destinado a producir el flujo magnético, al ser recorrido por la corriente eléctrica.

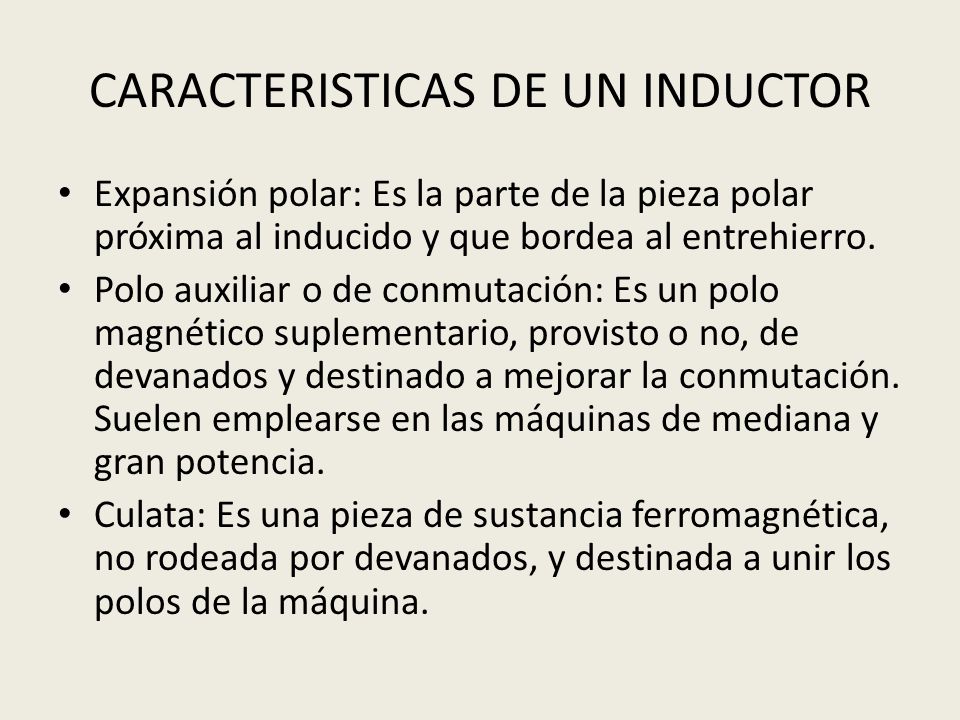

7 CARACTERISTICAS DE UN INDUCTOR
Expansión polar: Es la parte de la pieza polar próxima al inducido y que bordea al entrehierro. Polo auxiliar o de conmutación: Es un polo magnético suplementario, provisto o no, de devanados y destinado a mejorar la conmutación. Suelen emplearse en las máquinas de mediana y gran potencia. Culata: Es una pieza de sustancia ferromagnética, no rodeada por devanados, y destinada a unir los polos de la máquina.

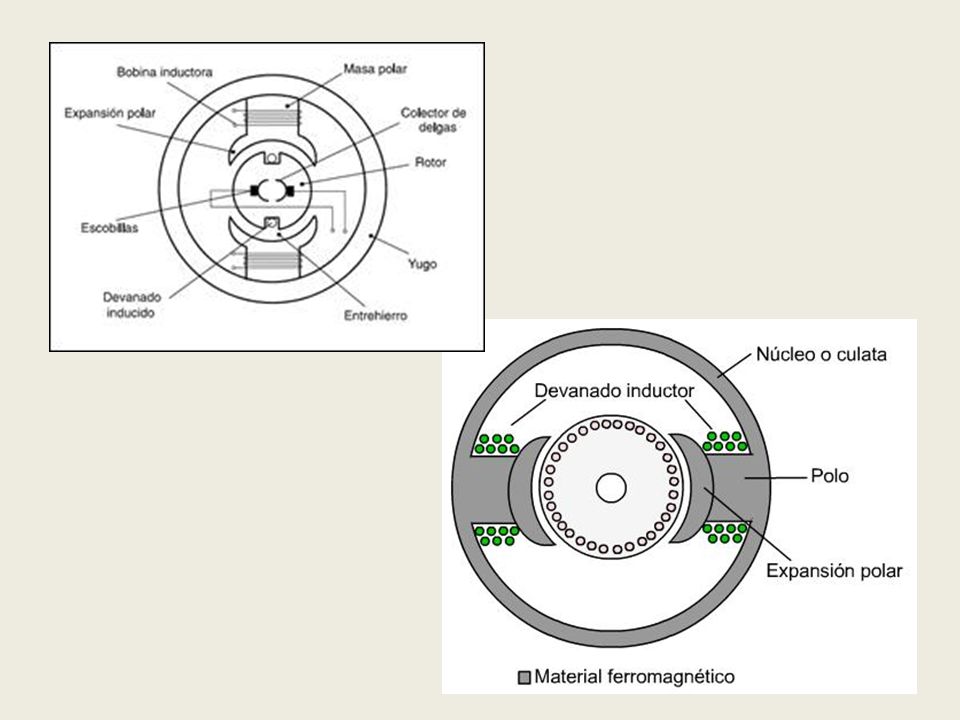

8

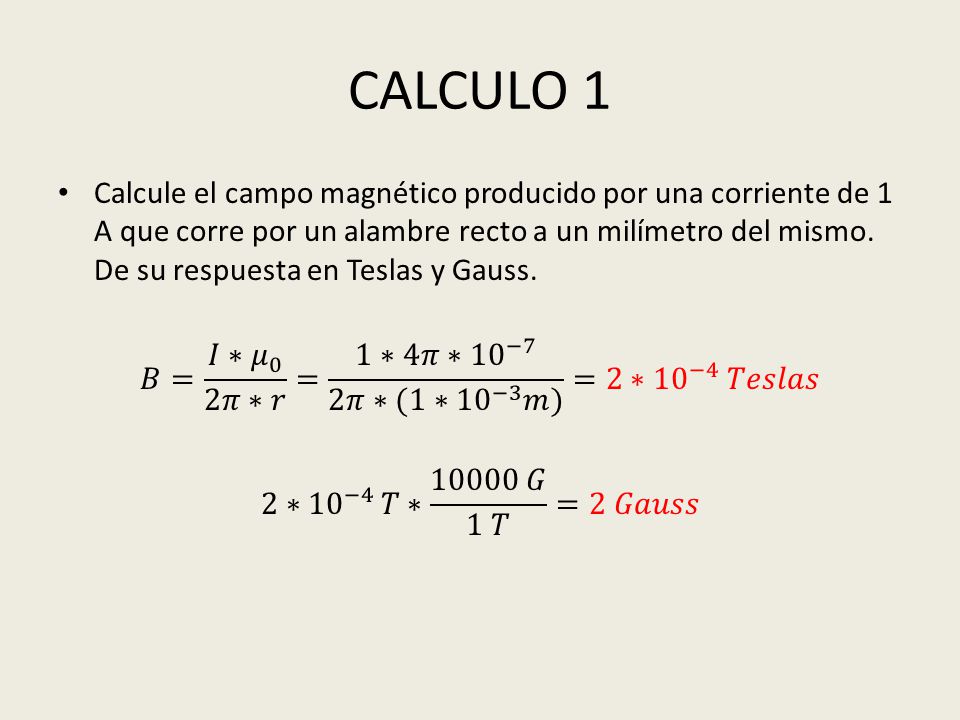

9 CALCULO 1 Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss. 𝐵= 𝐼∗ 𝜇 0 2𝜋∗𝑟 = 1∗4𝜋∗ 10 −7 2𝜋∗(1∗ 10 −3 𝑚) =2∗ 10 −4 𝑇𝑒𝑠𝑙𝑎𝑠 2∗ 10 −4 𝑇∗ 𝐺 1 𝑇 =2 𝐺𝑎𝑢𝑠𝑠

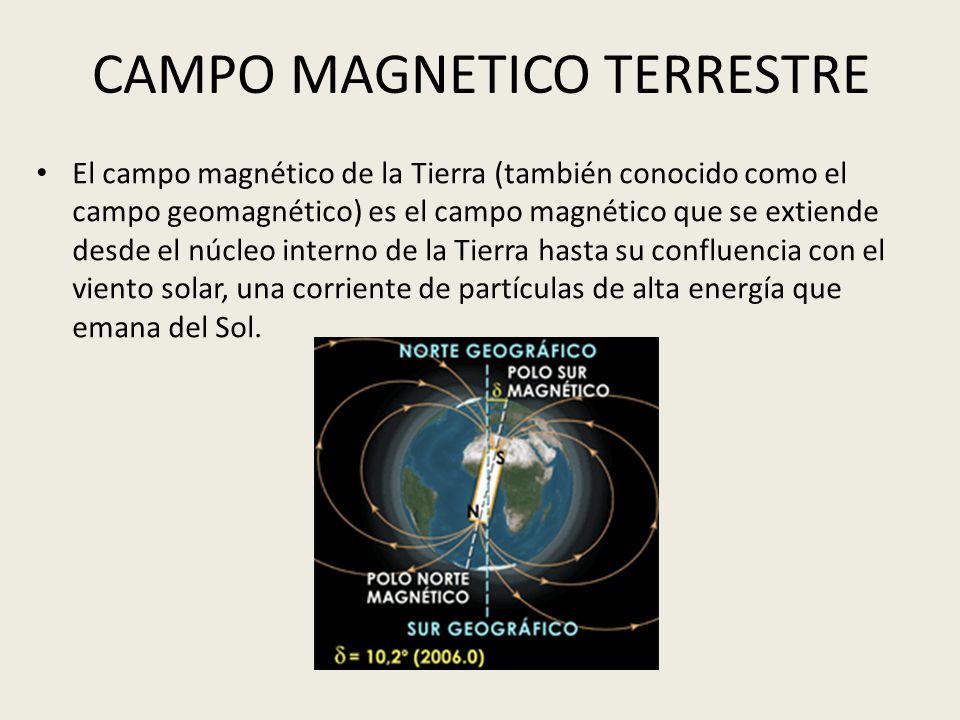

10 CAMPO MAGNETICO TERRESTRE
El campo magnético de la Tierra (también conocido como el campo geomagnético) es el campo magnético que se extiende desde el núcleo interno de la Tierra hasta su confluencia con el viento solar, una corriente de partículas de alta energía que emana del Sol.

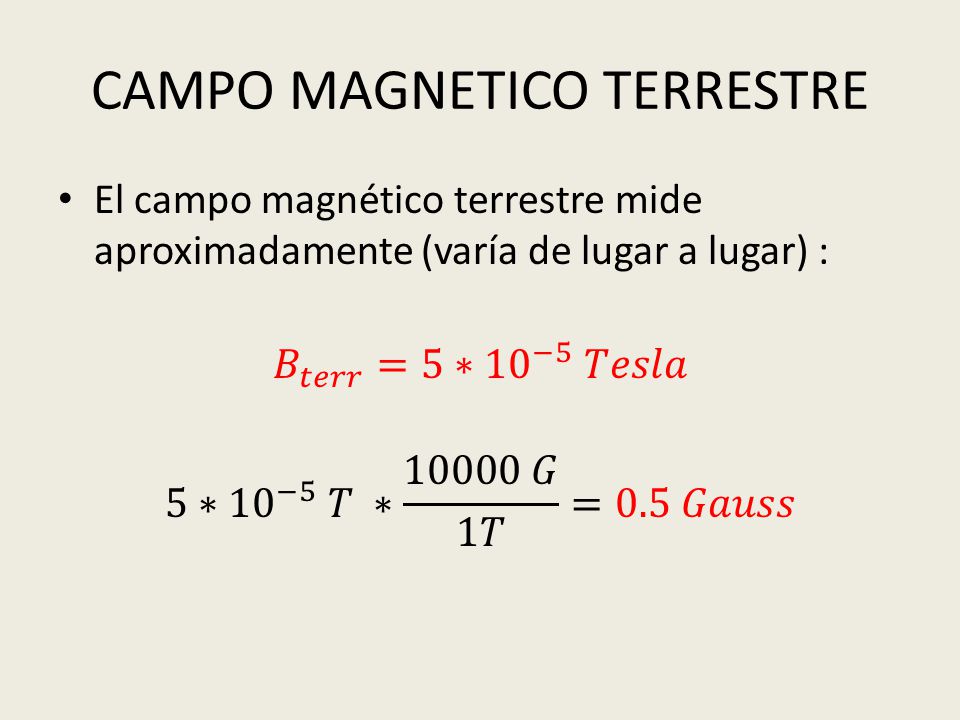

11 CAMPO MAGNETICO TERRESTRE
El campo magnético terrestre mide aproximadamente (varía de lugar a lugar) : 𝐵 𝑡𝑒𝑟𝑟 =5∗ 10 −5 𝑇𝑒𝑠𝑙𝑎 5∗ 10 −5 𝑇 ∗ 𝐺 1𝑇 =0.5 𝐺𝑎𝑢𝑠𝑠

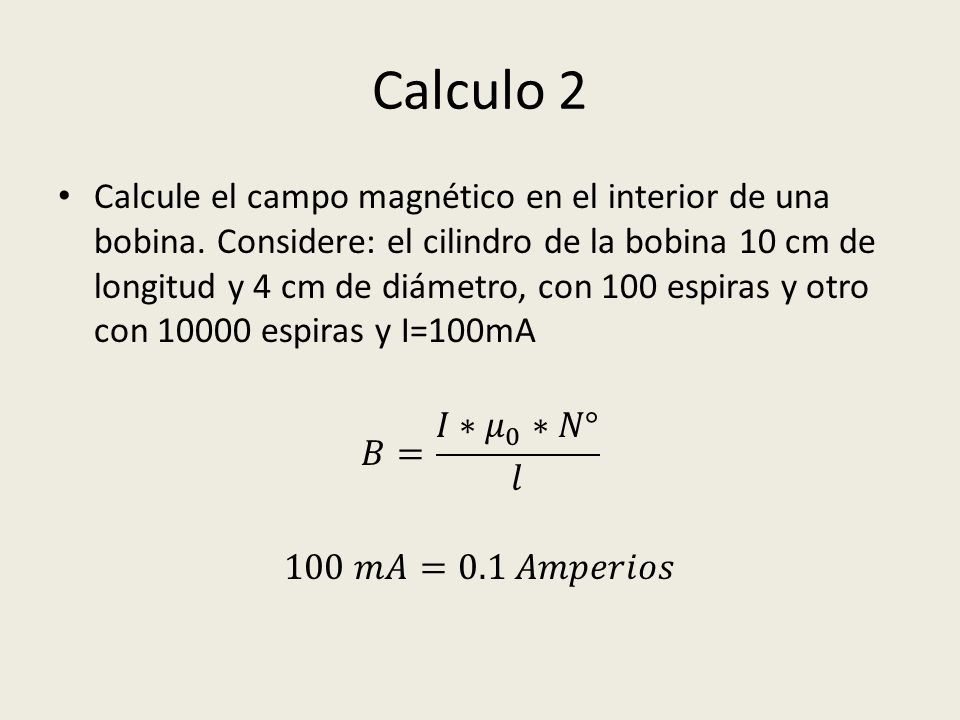

12 Calculo 2 Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA 𝐵= 𝐼∗ 𝜇 0 ∗𝑁° 𝑙 100 𝑚𝐴=0.1 𝐴𝑚𝑝𝑒𝑟𝑖𝑜𝑠

13 Calculo 2 𝐵= 0.1 ∗4𝜋∗ 10 −7 ∗ =6.28∗ 10 −4 𝑇 𝐵= 0.1 ∗4𝜋∗ 10 −7 ∗ =6.28∗ 10 −2 𝑇
