CAJÓN DE CORTINA O CAJÓN DE PERSIANA

Presentación del tema: "CAJÓN DE CORTINA O CAJÓN DE PERSIANA"— Transcripción de la presentación:

1 CAJÓN DE CORTINA O CAJÓN DE PERSIANA
Joan Fernández 2º MTB Tecnologías digitales año 2015 CAJÓN DE CORTINA O CAJÓN DE PERSIANA

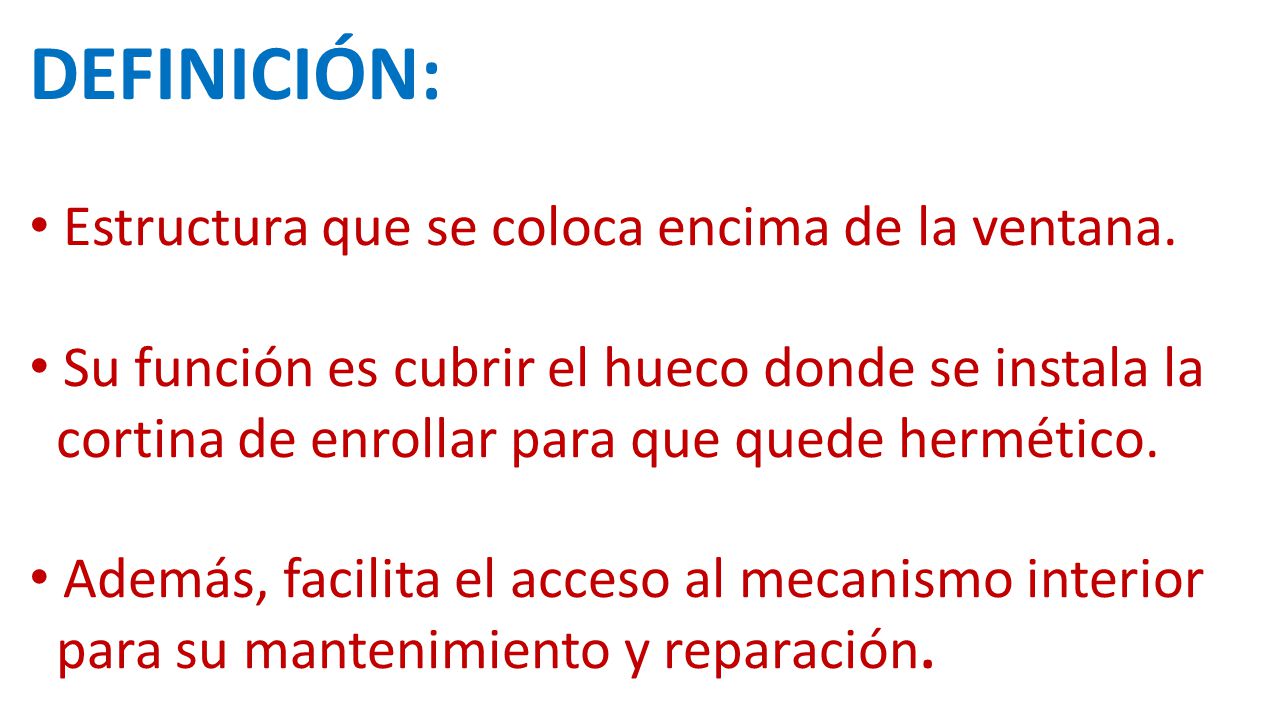

2 DEFINICIÓN: Estructura que se coloca encima de la ventana.
Su función es cubrir el hueco donde se instala la cortina de enrollar para que quede hermético. Además, facilita el acceso al mecanismo interior para su mantenimiento y reparación.

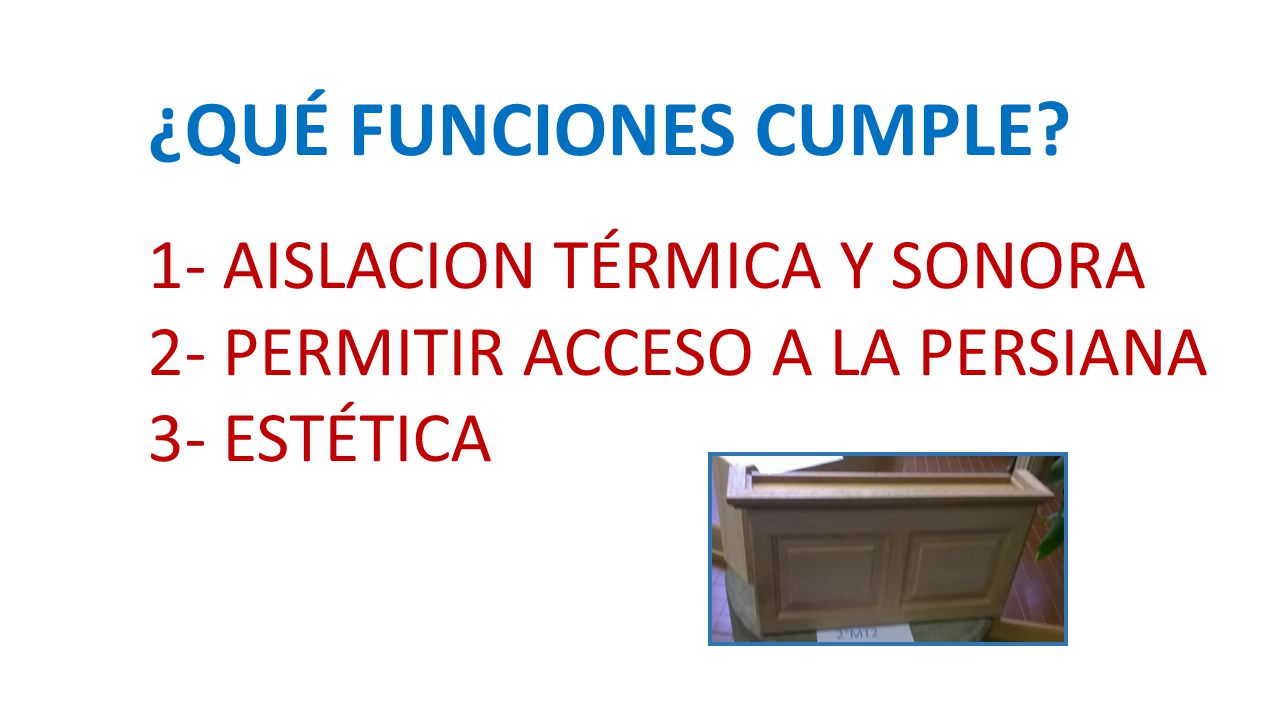

3 ¿QUÉ FUNCIONES CUMPLE? 1- AISLACION TÉRMICA Y SONORA
2- PERMITIR ACCESO A LA PERSIANA 3- ESTÉTICA

4

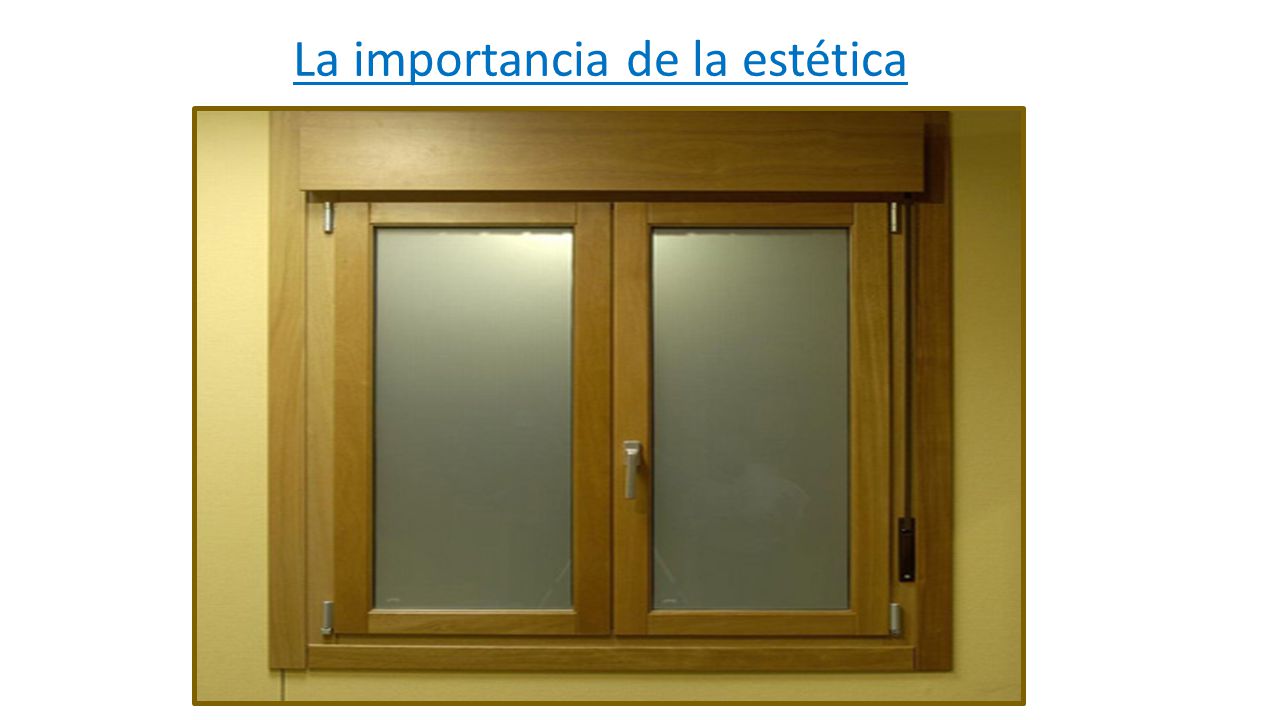

5 La importancia de la estética

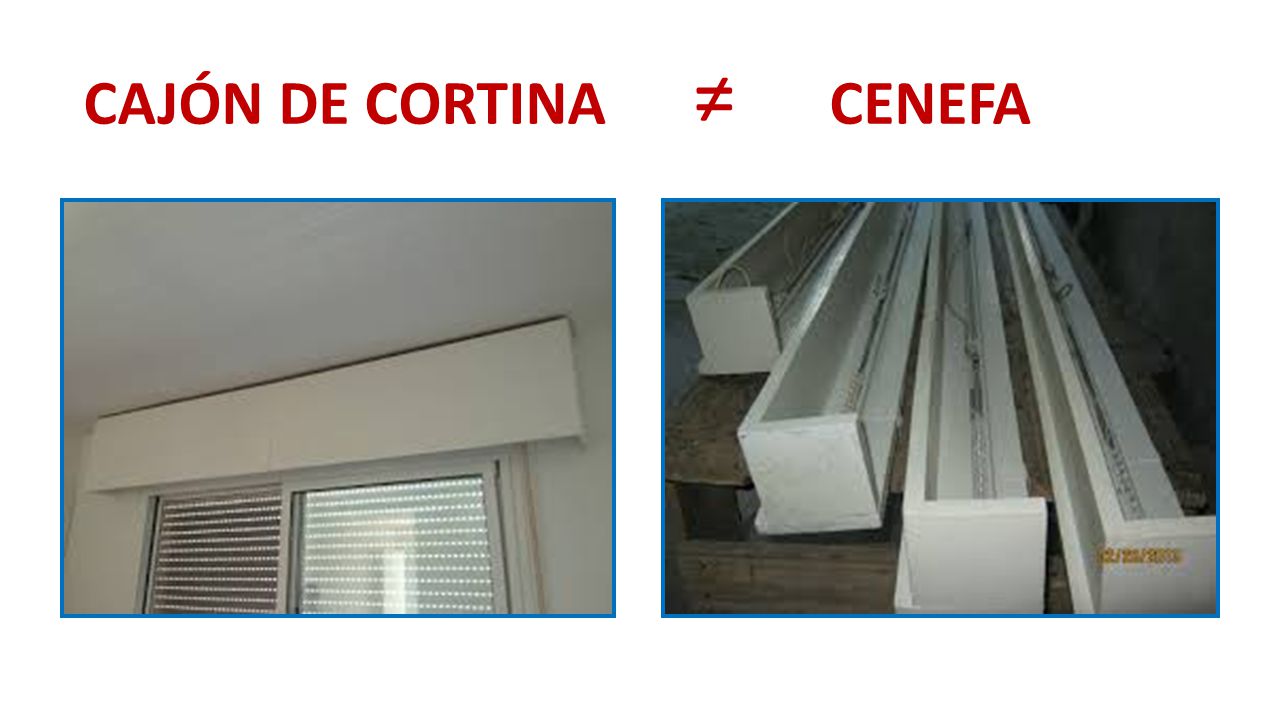

6 CAJÓN DE CORTINA ≠ CENEFA

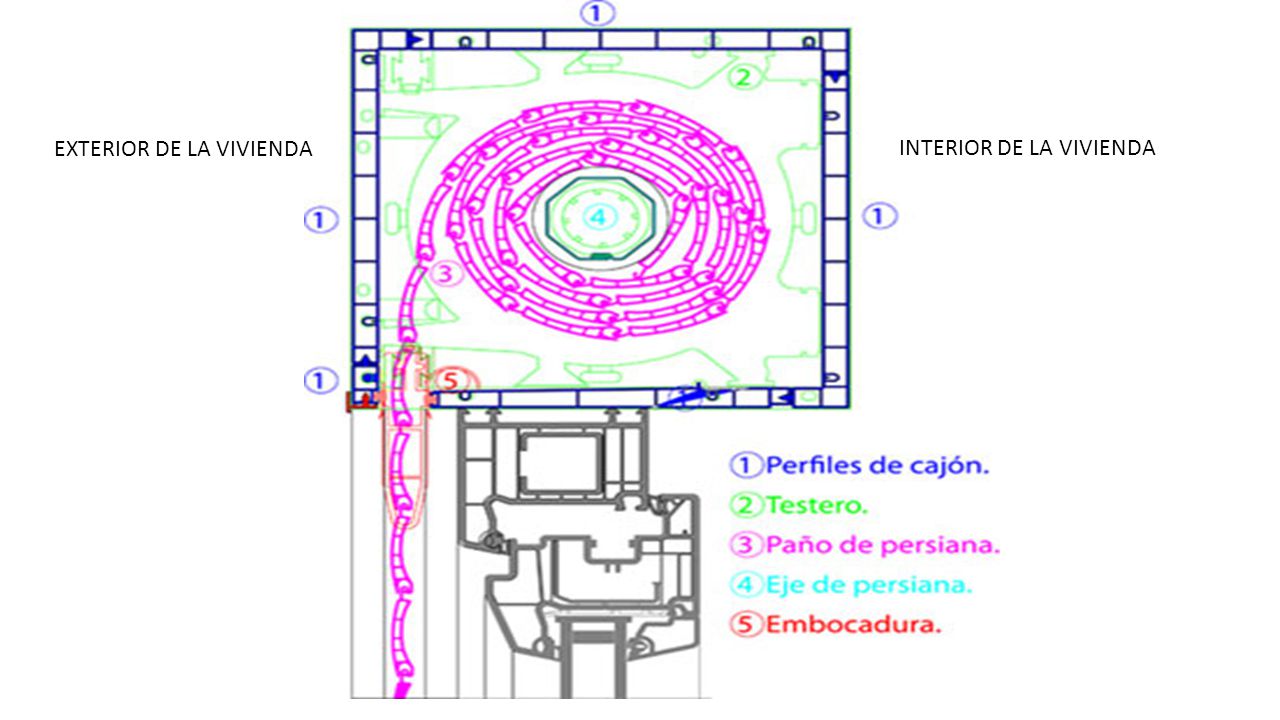

7 EXTERIOR DE LA VIVIENDA
INTERIOR DE LA VIVIENDA

8 HAY DOS TIPOS BÁSICOS: VARIANTES: CON TECHO SIN TECHO DE PARED A PARED
CON LATERALES CON CENEFA O CUBRE RIEL DE CORTINA

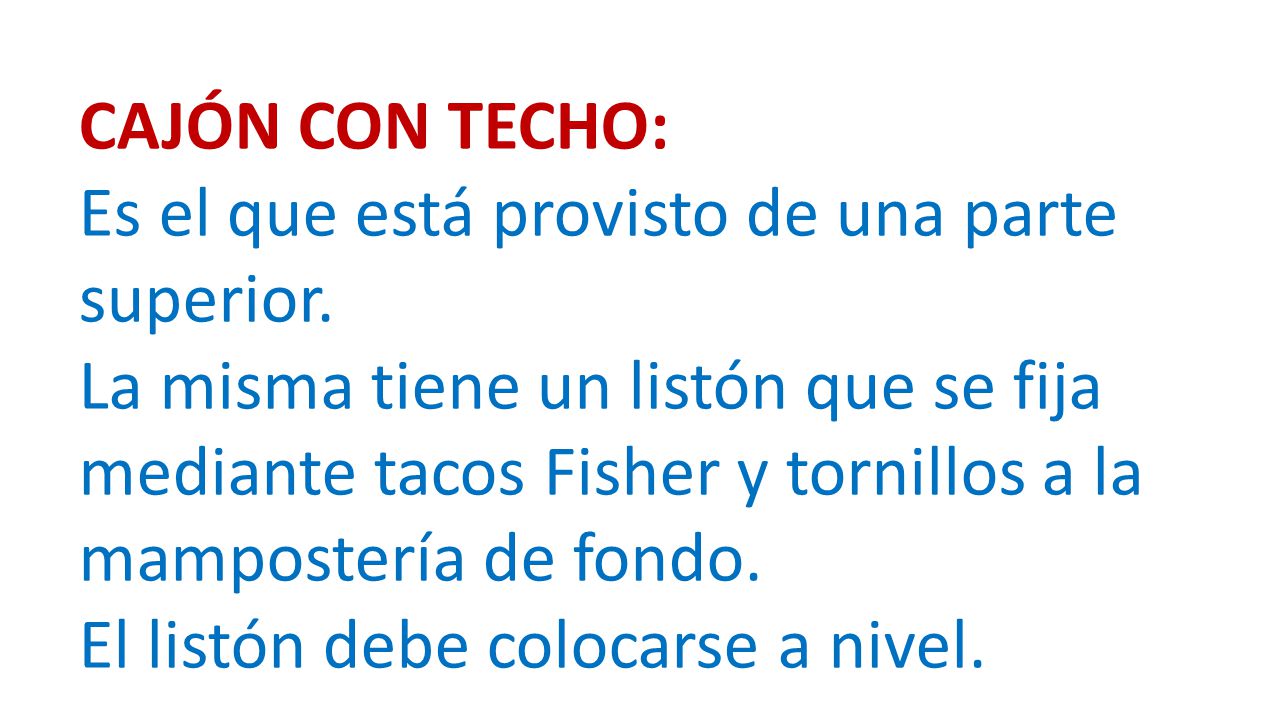

9 CAJÓN CON TECHO: Es el que está provisto de una parte superior. La misma tiene un listón que se fija mediante tacos Fisher y tornillos a la mampostería de fondo. El listón debe colocarse a nivel.

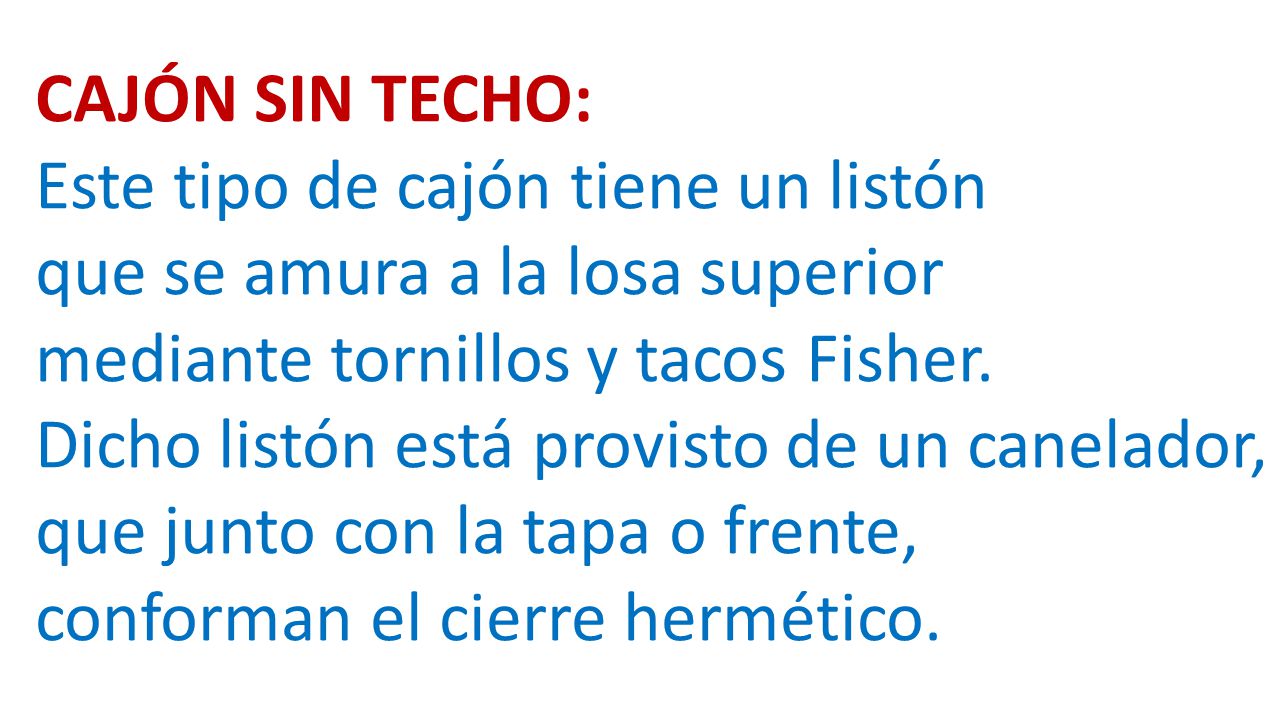

10 CAJÓN SIN TECHO: Este tipo de cajón tiene un listón que se amura a la losa superior mediante tornillos y tacos Fisher. Dicho listón está provisto de un canelador, que junto con la tapa o frente, conforman el cierre hermético.

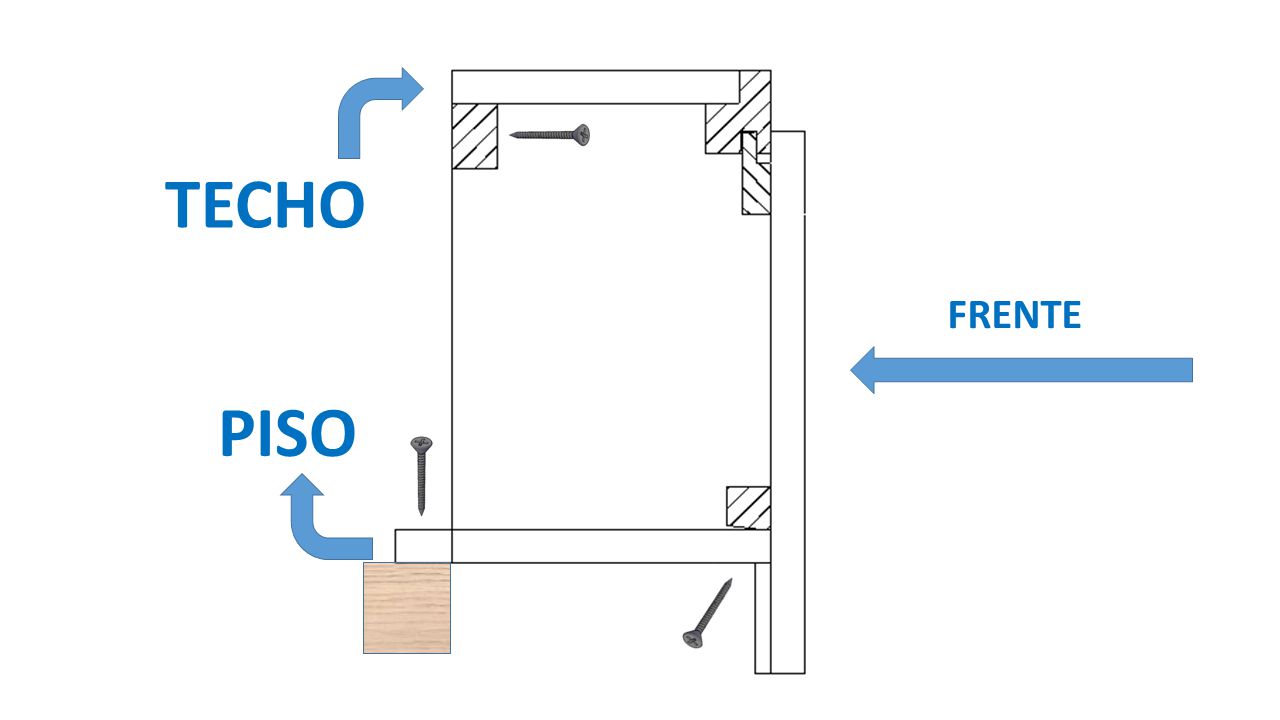

11 TECHO FRENTE PISO

12 Piso: Va fijado al cabezal mediante tornillos. En el caso de tener laterales, ayuda a la fijación de los mismos. Forma parte del cierre hermético inferior. En ventanas batientes, puede ser levantado mediante un listón.

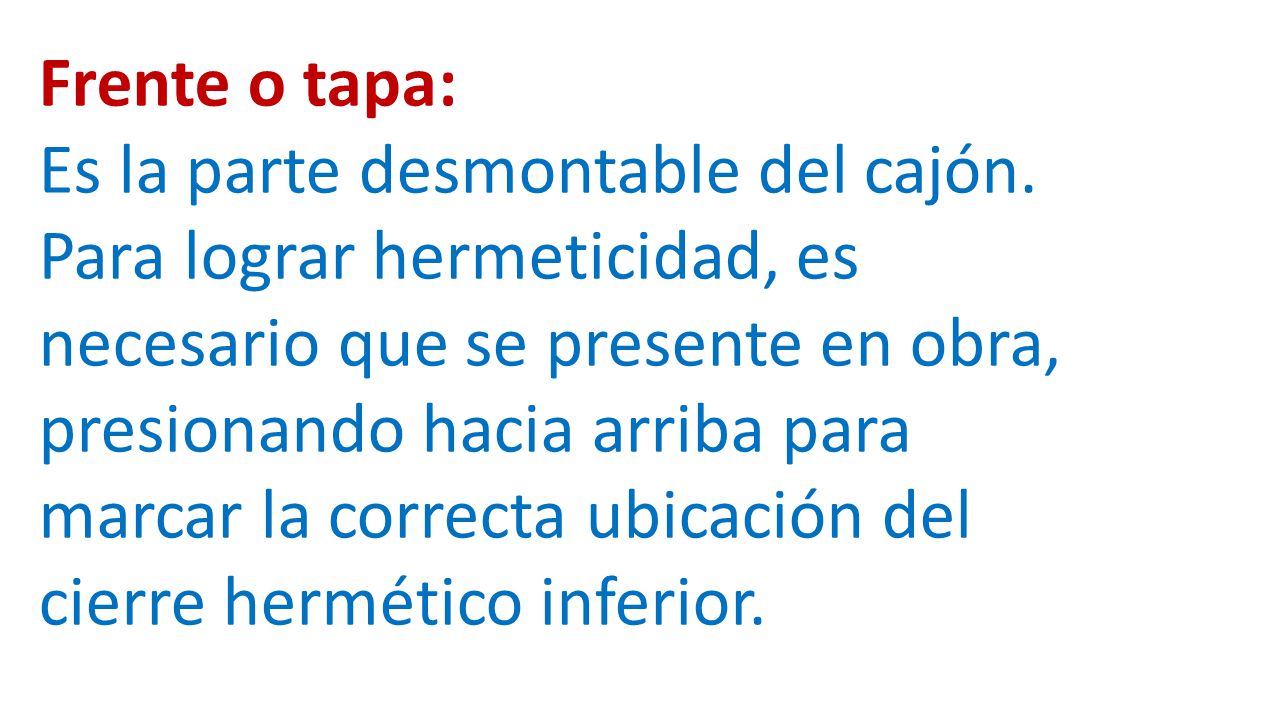

13 Frente o tapa: Es la parte desmontable del cajón. Para lograr hermeticidad, es necesario que se presente en obra, presionando hacia arriba para marcar la correcta ubicación del cierre hermético inferior.

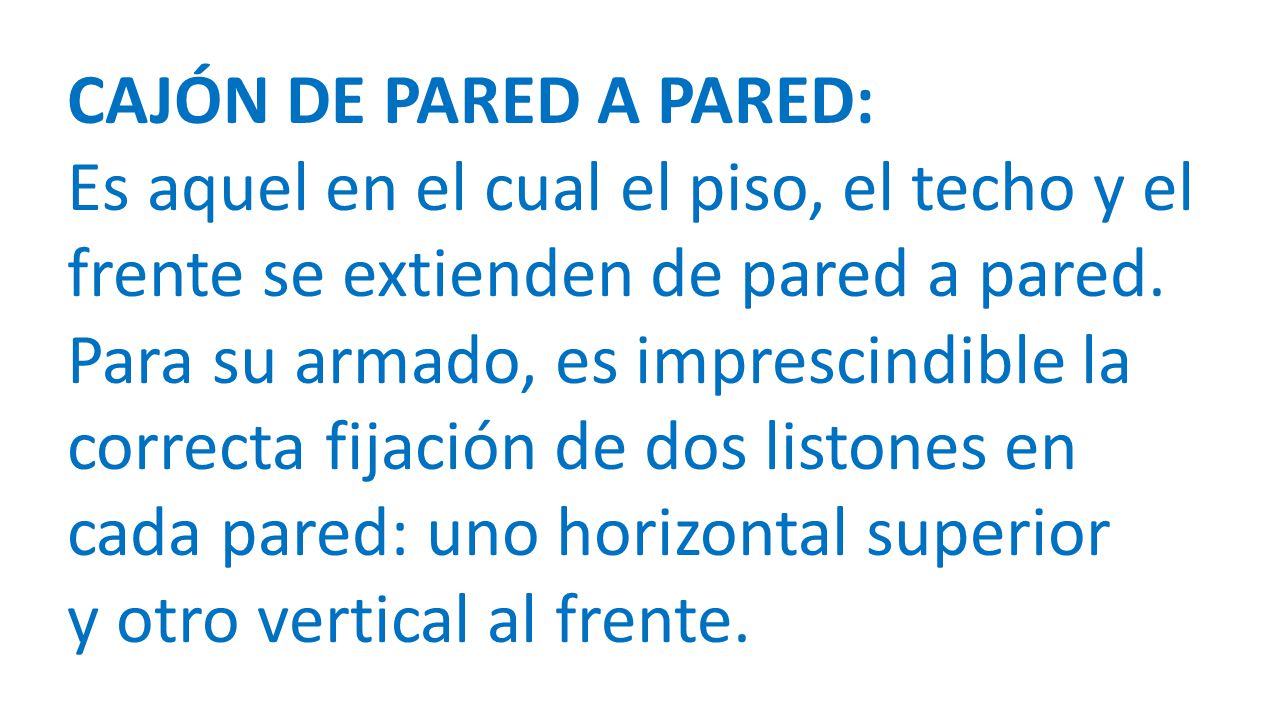

14 CAJÓN DE PARED A PARED: Es aquel en el cual el piso, el techo y el frente se extienden de pared a pared. Para su armado, es imprescindible la correcta fijación de dos listones en cada pared: uno horizontal superior y otro vertical al frente.

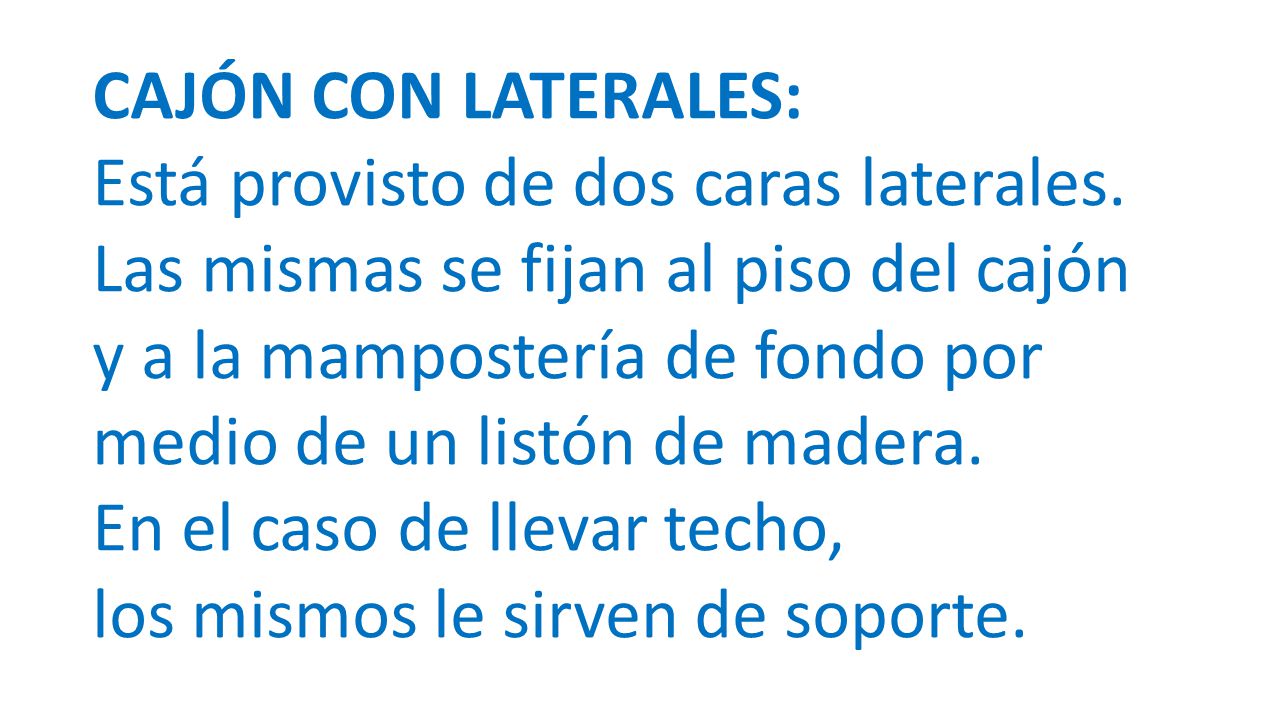

15 CAJÓN CON LATERALES: Está provisto de dos caras laterales. Las mismas se fijan al piso del cajón y a la mampostería de fondo por medio de un listón de madera. En el caso de llevar techo, los mismos le sirven de soporte.

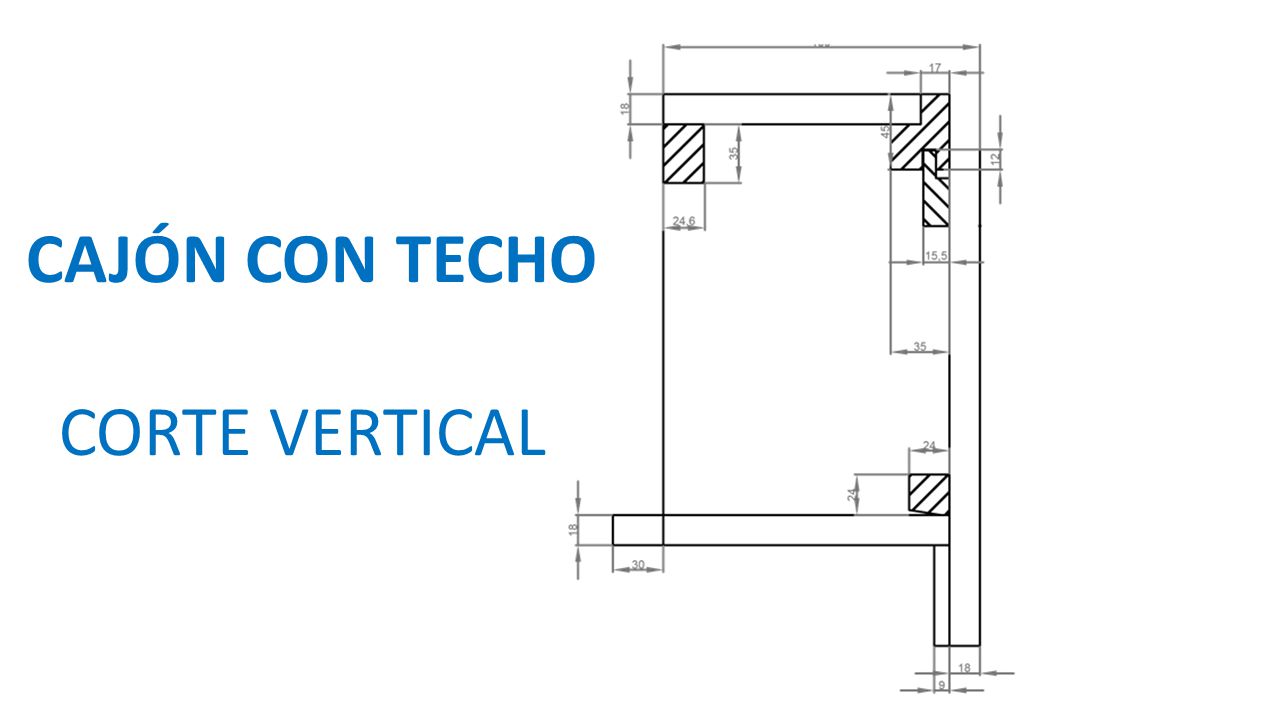

16 CAJÓN CON TECHO CORTE VERTICAL

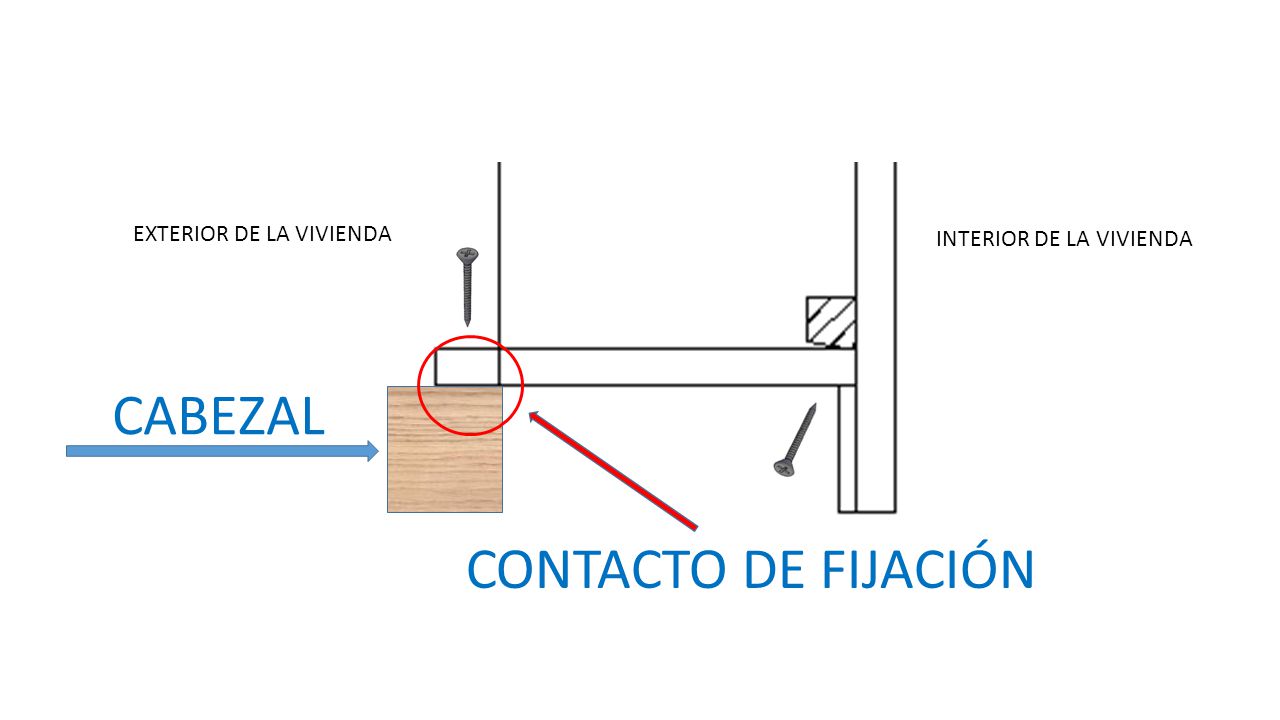

17 CABEZAL CONTACTO DE FIJACIÓN EXTERIOR DE LA VIVIENDA
INTERIOR DE LA VIVIENDA CABEZAL CONTACTO DE FIJACIÓN

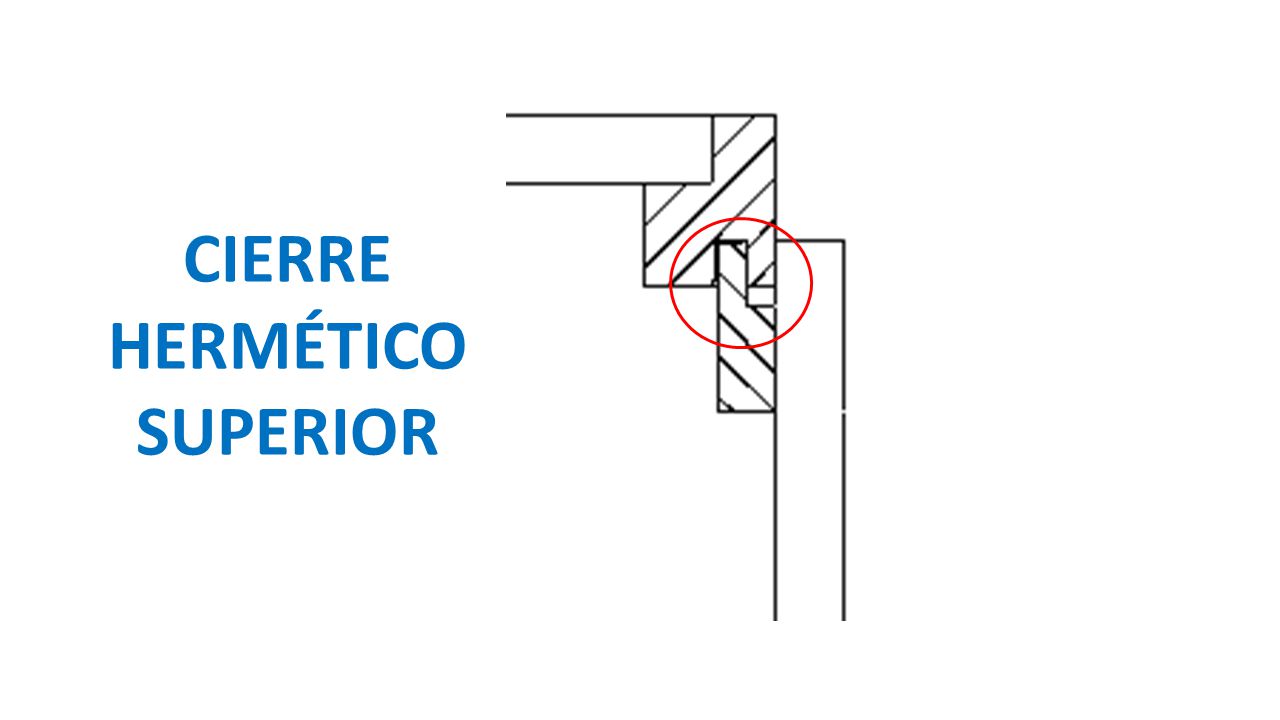

18 CIERRE HERMÉTICO SUPERIOR

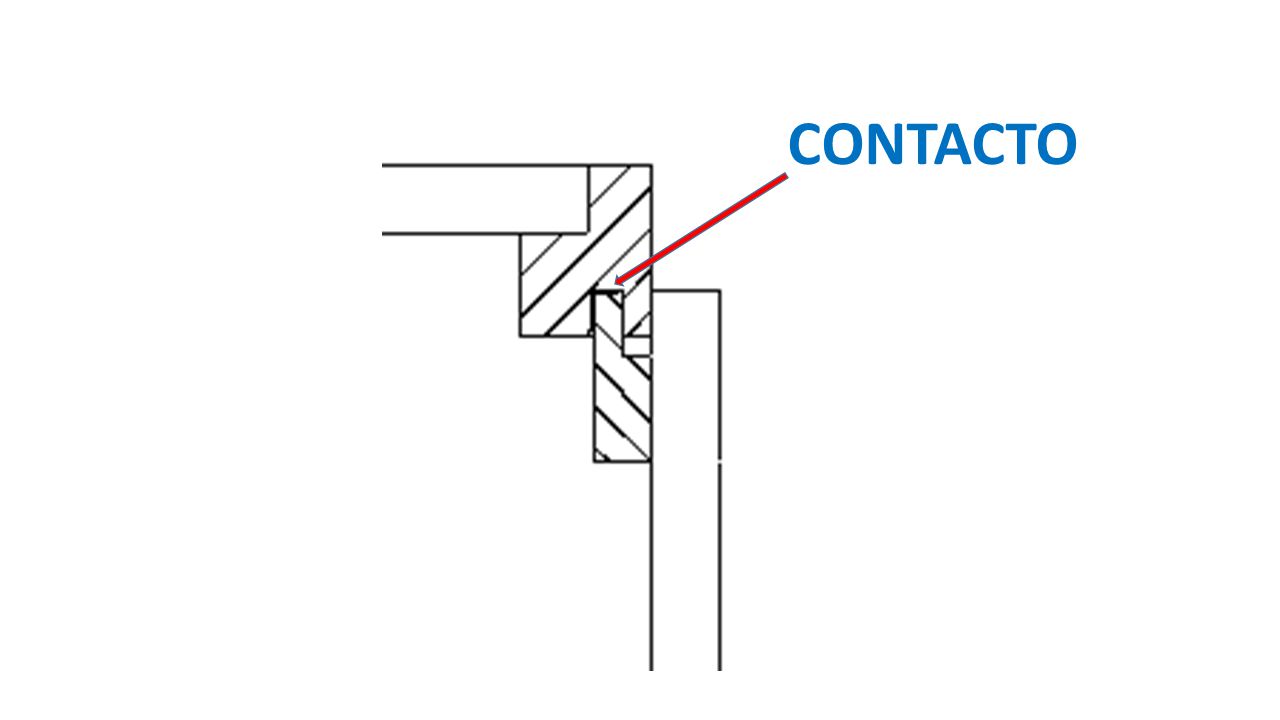

19 CONTACTO

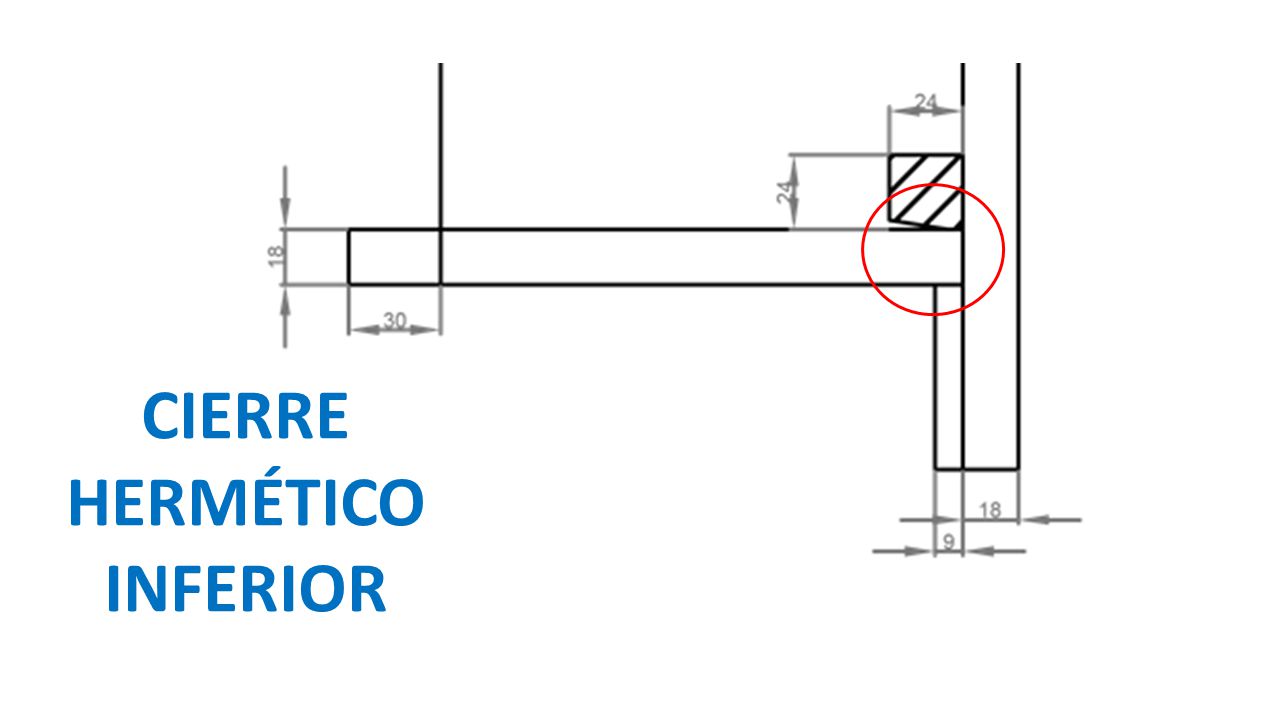

20 CIERRE HERMÉTICO INFERIOR

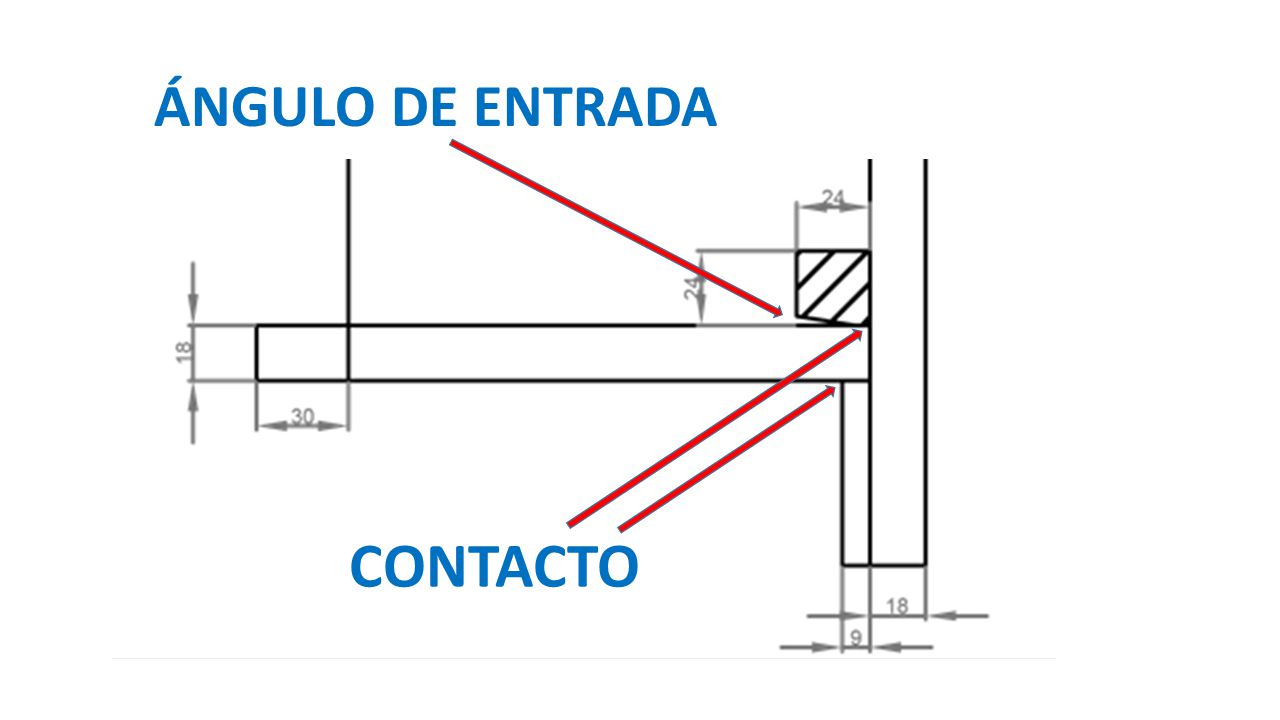

21 ÁNGULO DE ENTRADA CONTACTO

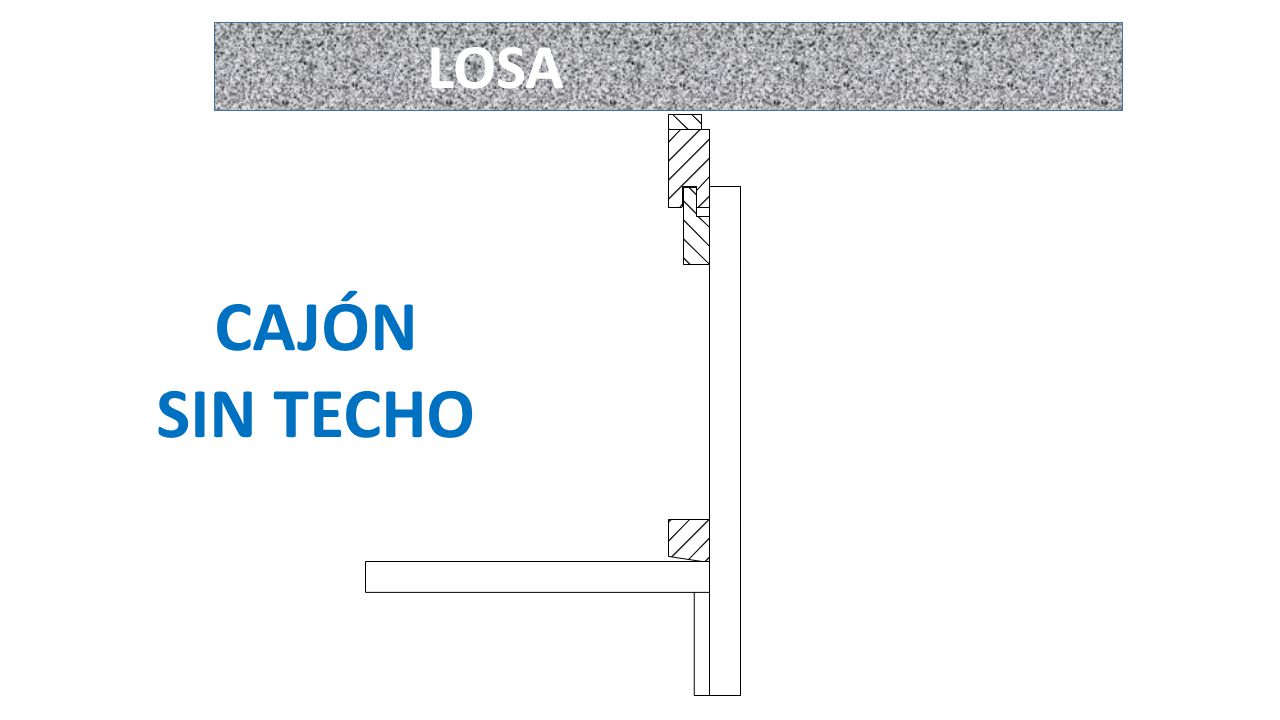

22 LOSA CAJÓN SIN TECHO

23 LOSA BUÑA DE TERMINACIÓN ESTÉTICA LISTÓN DE AJUSTE SILICONADO

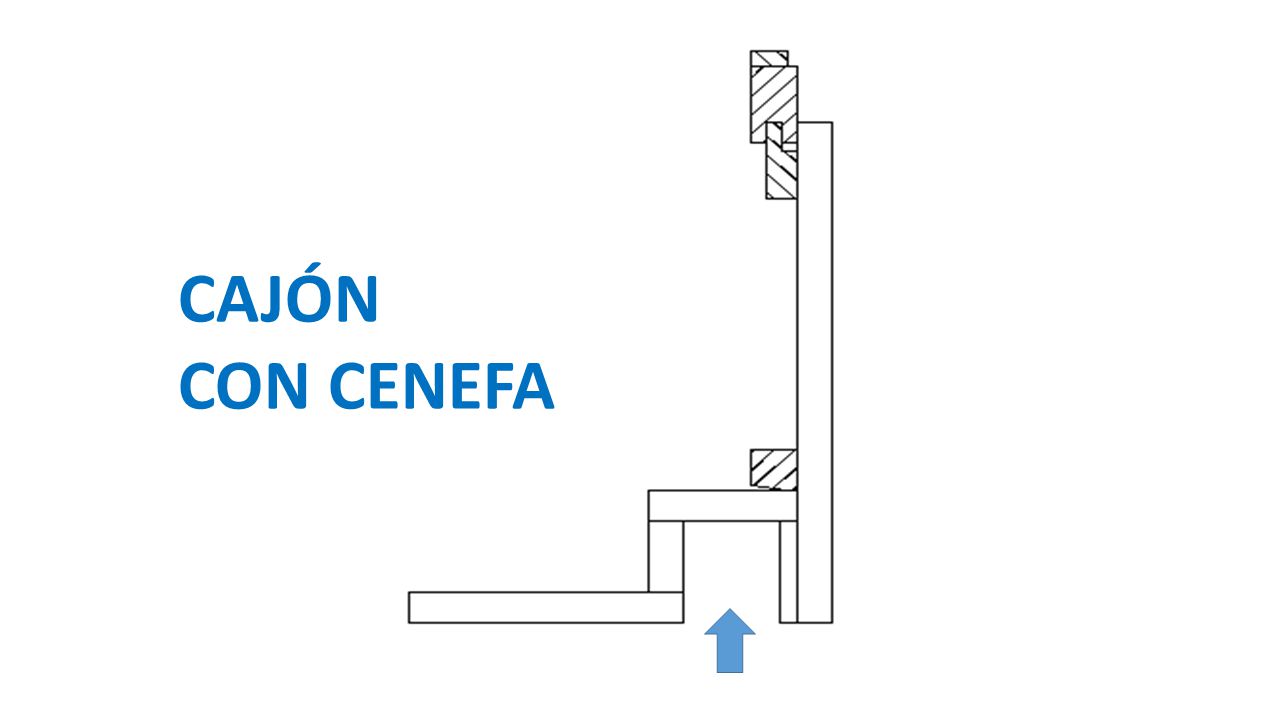

24 CAJÓN CON CENEFA

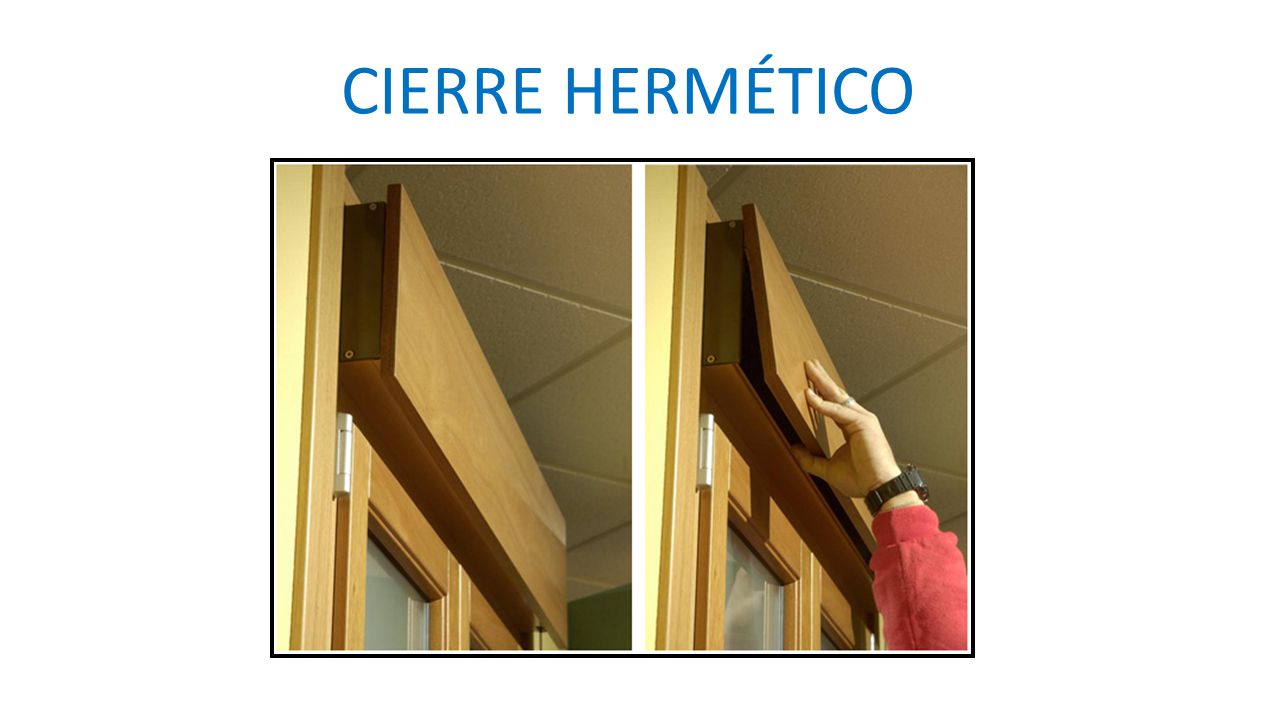

25 CIERRE HERMÉTICO

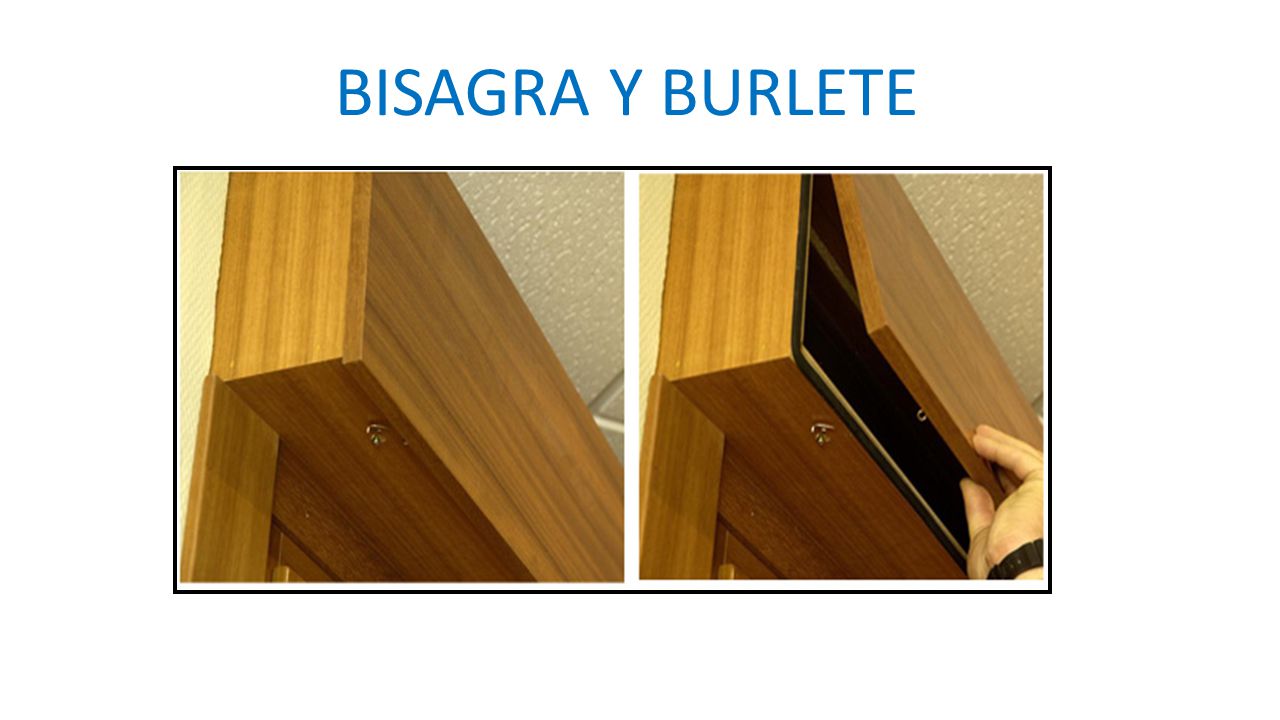

26 BISAGRA Y BURLETE

27 SISTEMA COMPACTO Este sistema es de los más utilizados en el mercado. El cajón de la persiana se coloca justo encima de la ventana, formando un bloque que simplifica la instalación y ofrece un aspecto elegante. Además, facilita el acceso al mecanismo interior para su mantenimiento y reparación. El sistema compacto es recomendable para obras nuevas o de reposición de ventanas.

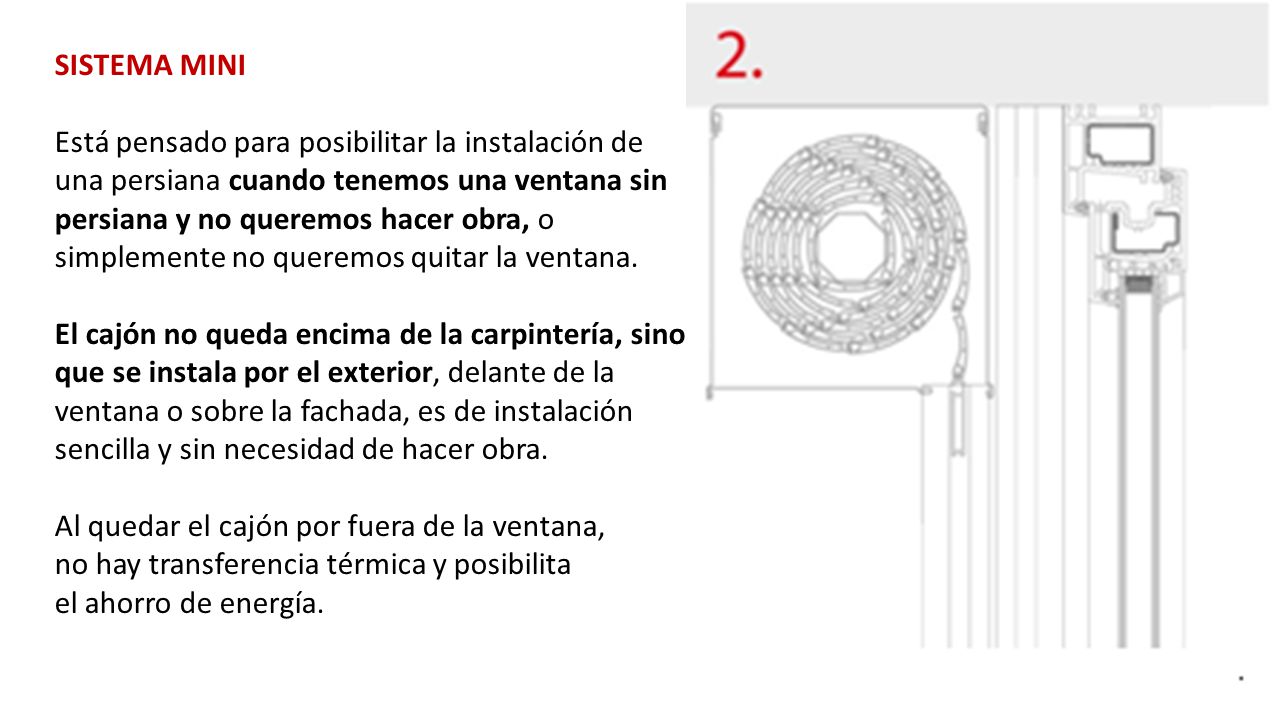

28 SISTEMA MINI Está pensado para posibilitar la instalación de una persiana cuando tenemos una ventana sin persiana y no queremos hacer obra, o simplemente no queremos quitar la ventana. El cajón no queda encima de la carpintería, sino que se instala por el exterior, delante de la ventana o sobre la fachada, es de instalación sencilla y sin necesidad de hacer obra. Al quedar el cajón por fuera de la ventana, no hay transferencia térmica y posibilita el ahorro de energía.

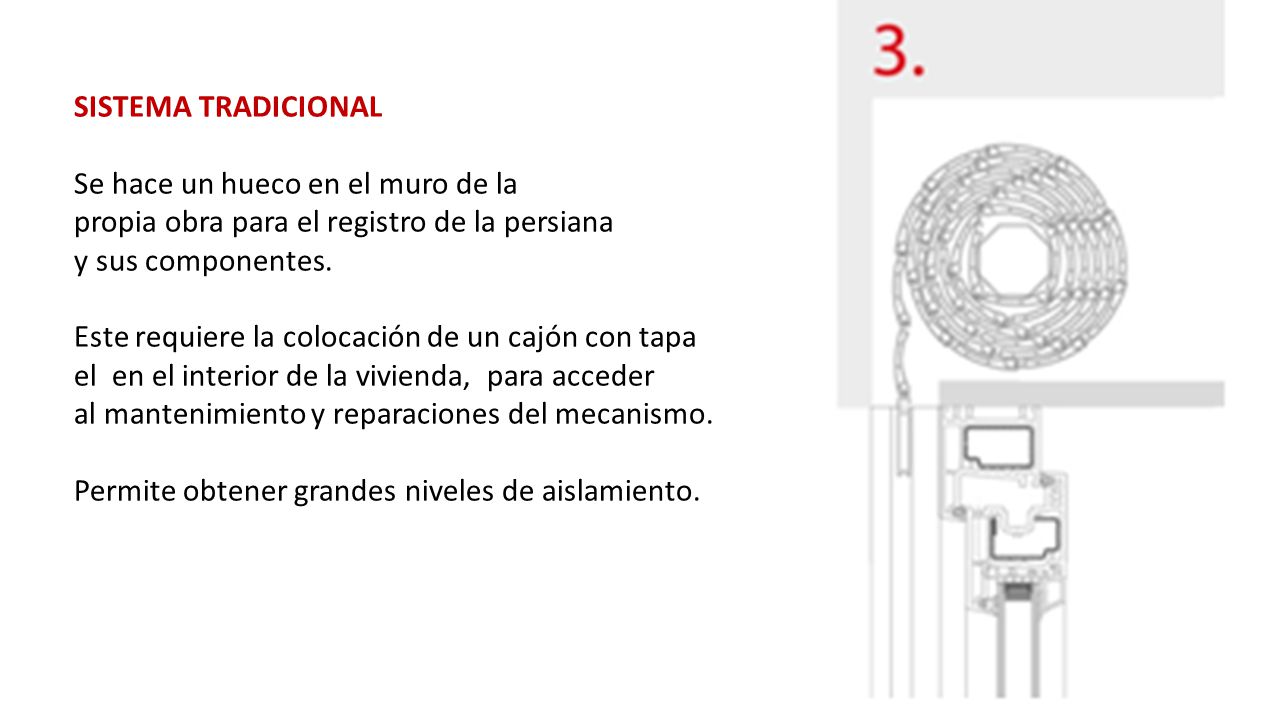

29 SISTEMA TRADICIONAL Se hace un hueco en el muro de la propia obra para el registro de la persiana y sus componentes. Este requiere la colocación de un cajón con tapa el en el interior de la vivienda, para acceder al mantenimiento y reparaciones del mecanismo. Permite obtener grandes niveles de aislamiento.

30 RELACIÓN DE MEDIDAS ENTRE CORTINA Y CAJÓN

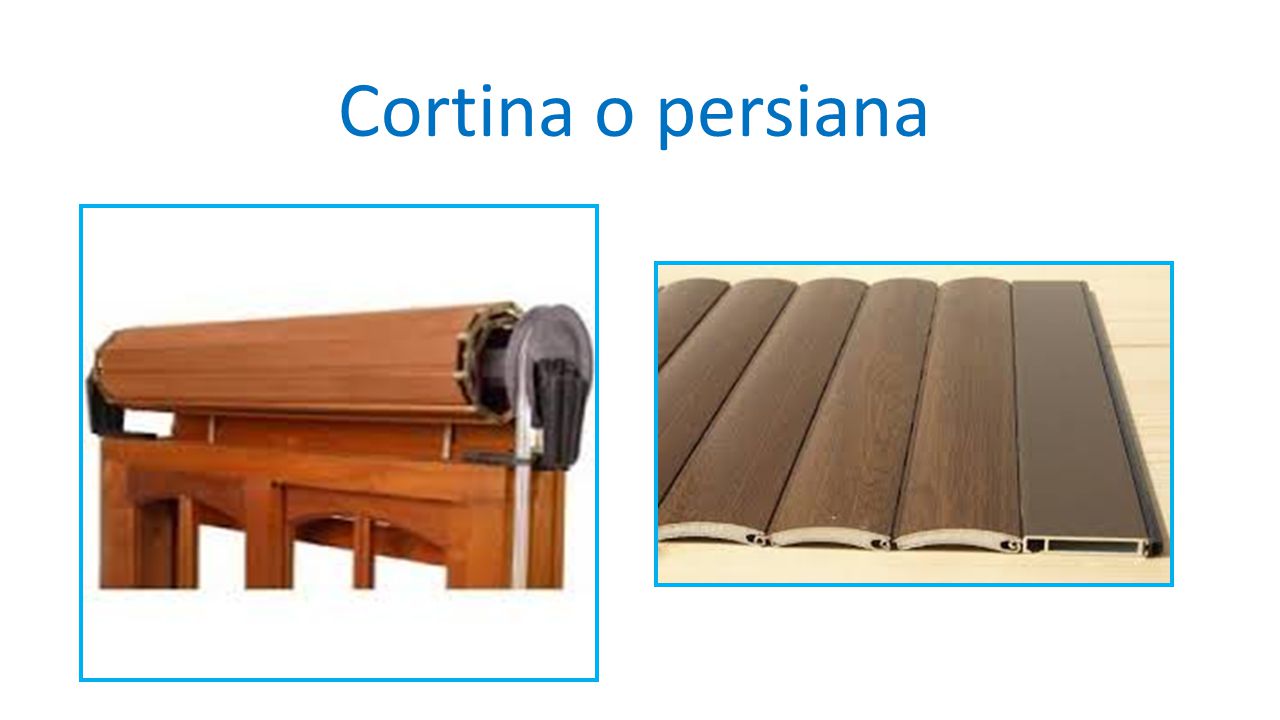

31 Cortina o persiana

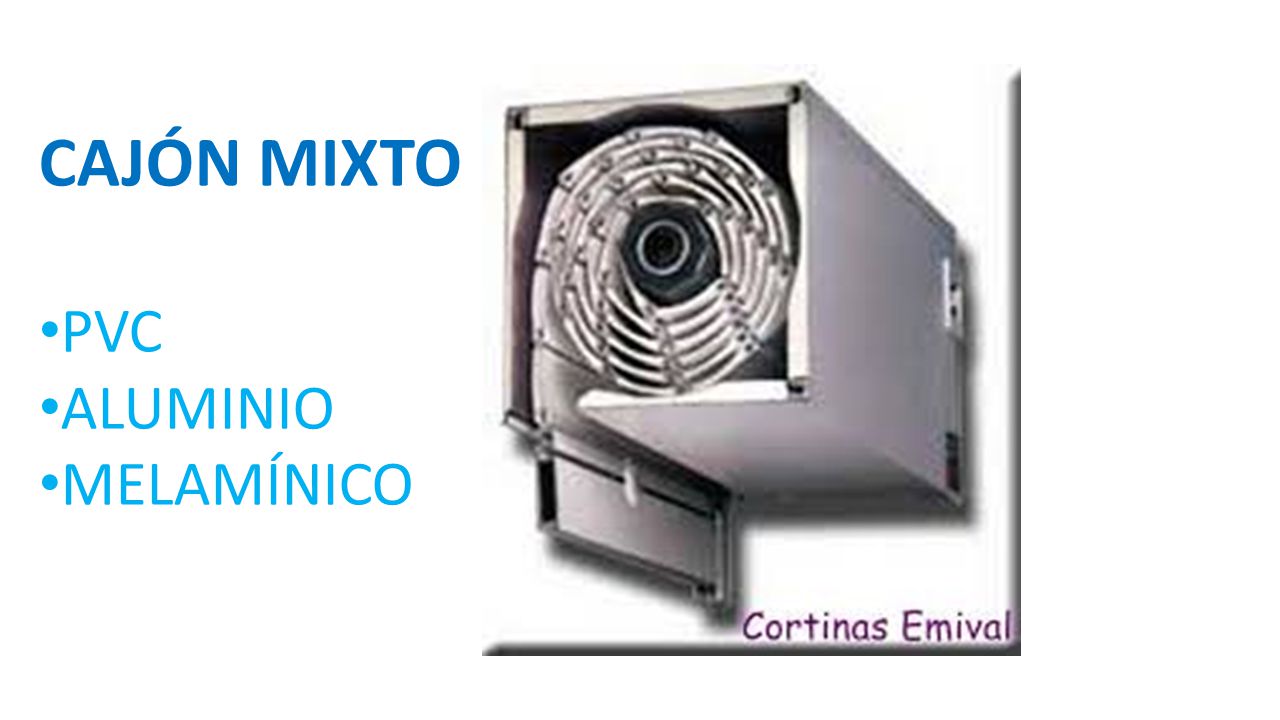

32 CAJÓN MIXTO PVC ALUMINIO MELAMÍNICO

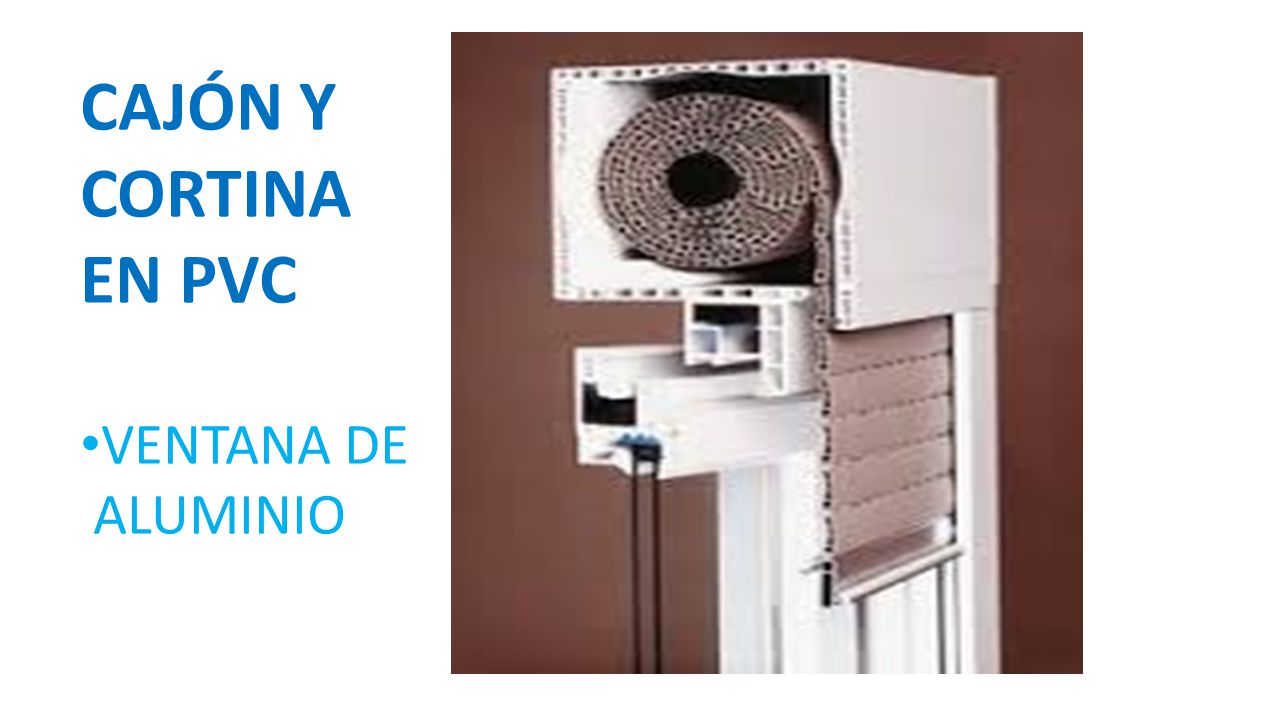

33 CAJÓN Y CORTINA EN PVC VENTANA DE ALUMINIO

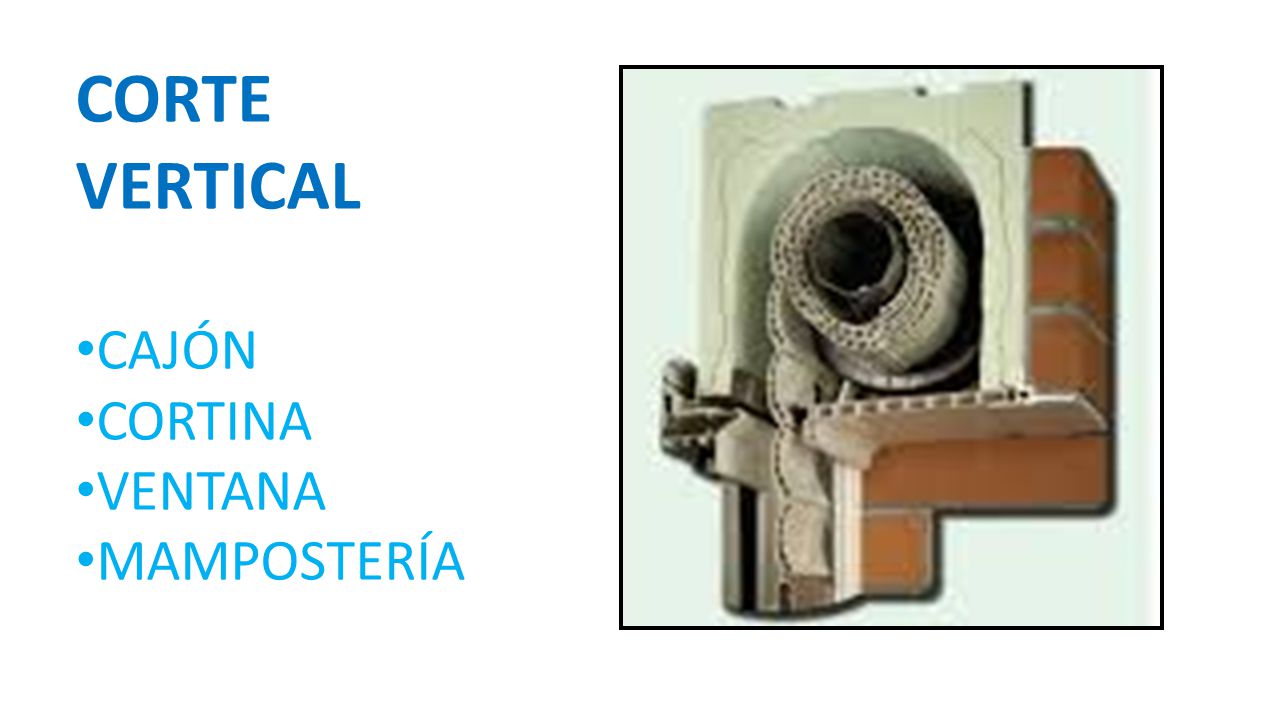

34 CORTE VERTICAL CAJÓN CORTINA VENTANA MAMPOSTERÍA

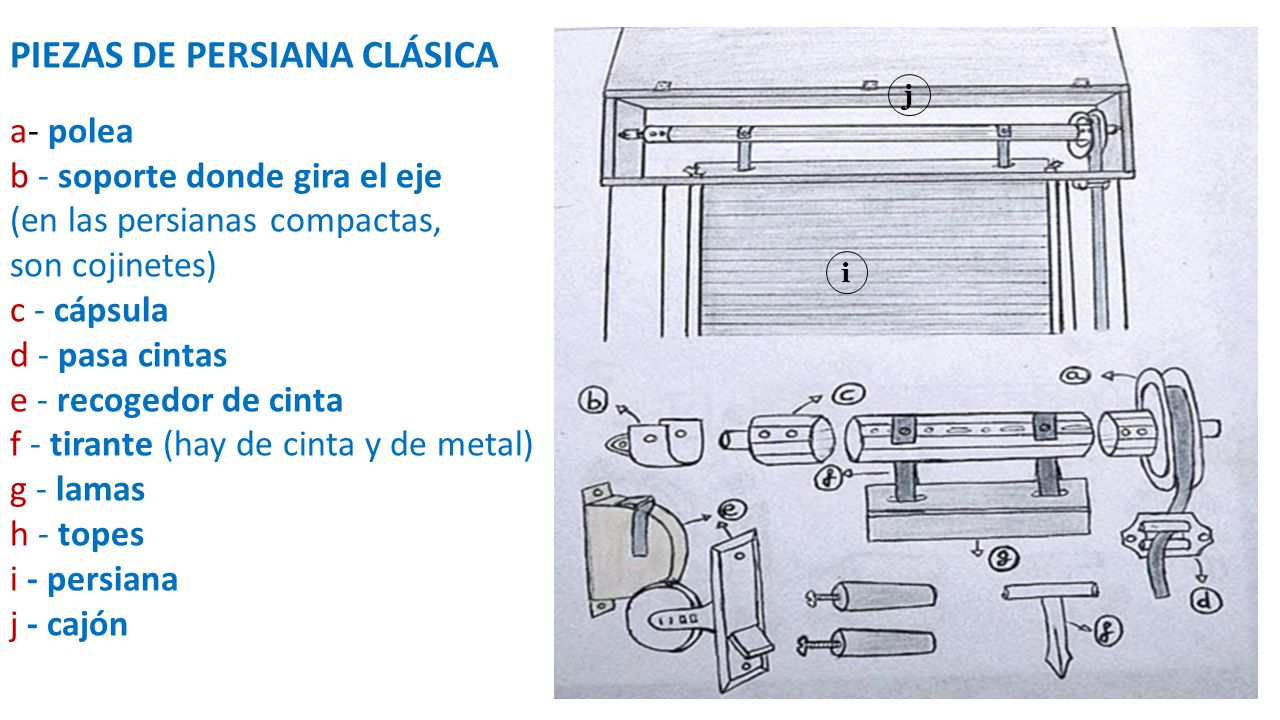

35 PIEZAS DE PERSIANA CLÁSICA
a- polea  b - soporte donde gira el eje  (en las persianas compactas, son cojinetes) c - cápsula   d - pasa cintas  e - recogedor de cinta  f - tirante (hay de cinta y de metal)   g - lamas   h - topes i - persiana j - cajón j i
