1 Ingeniería de Software
Modelos de Análisis, Diseño e Implementación para un Editor simple

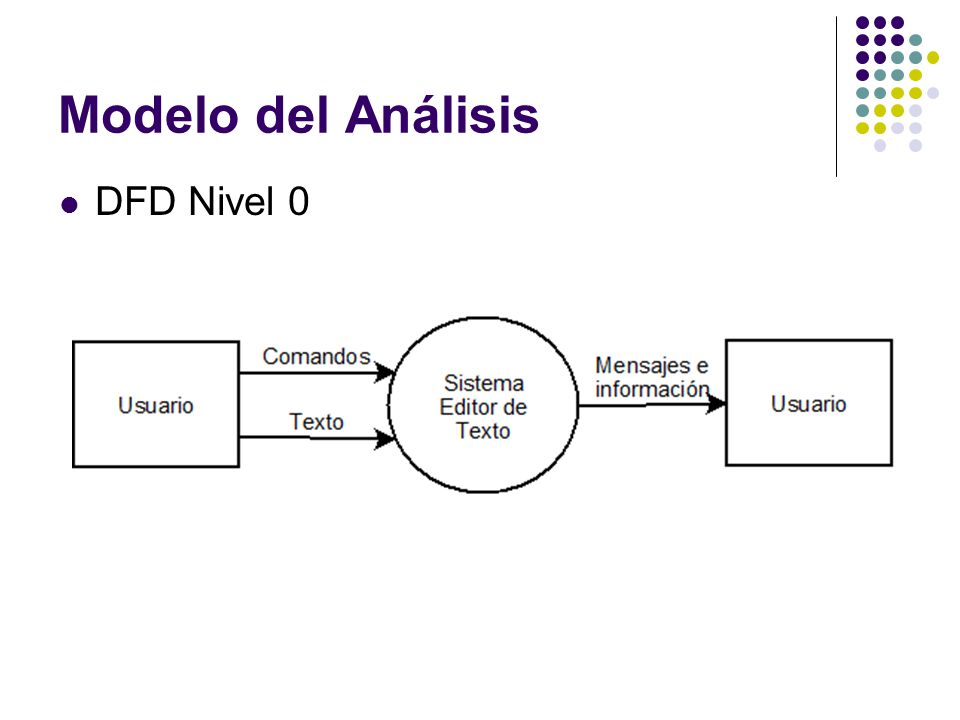

2 Modelo del Análisis DFD Nivel 0

3 Modelo del Análisis … (2)

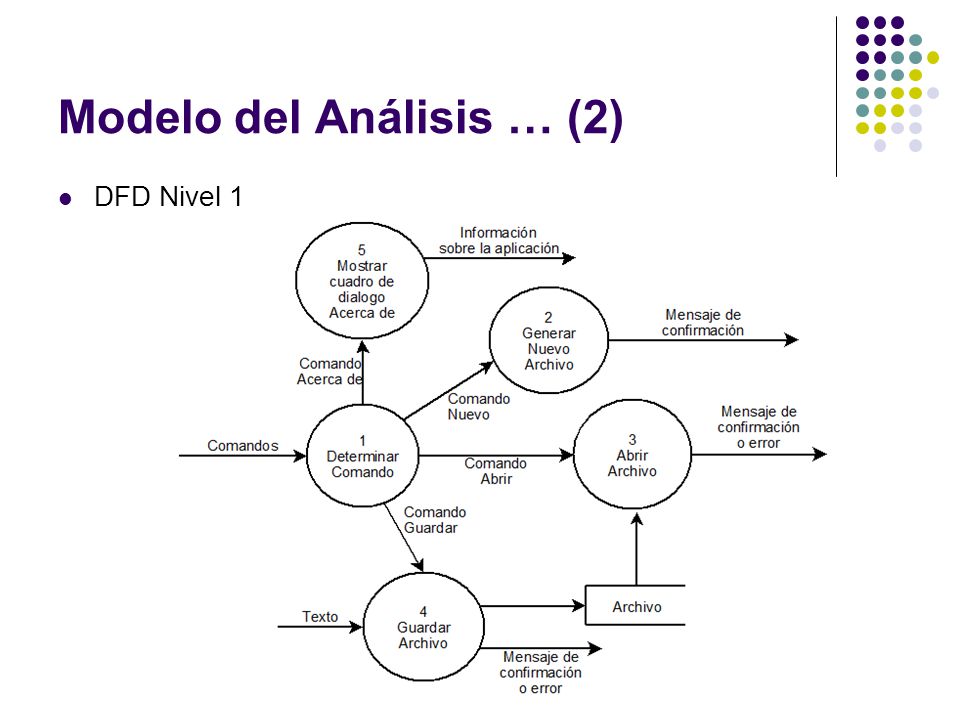

DFD Nivel 1

4 Modelo del Análisis … (3)

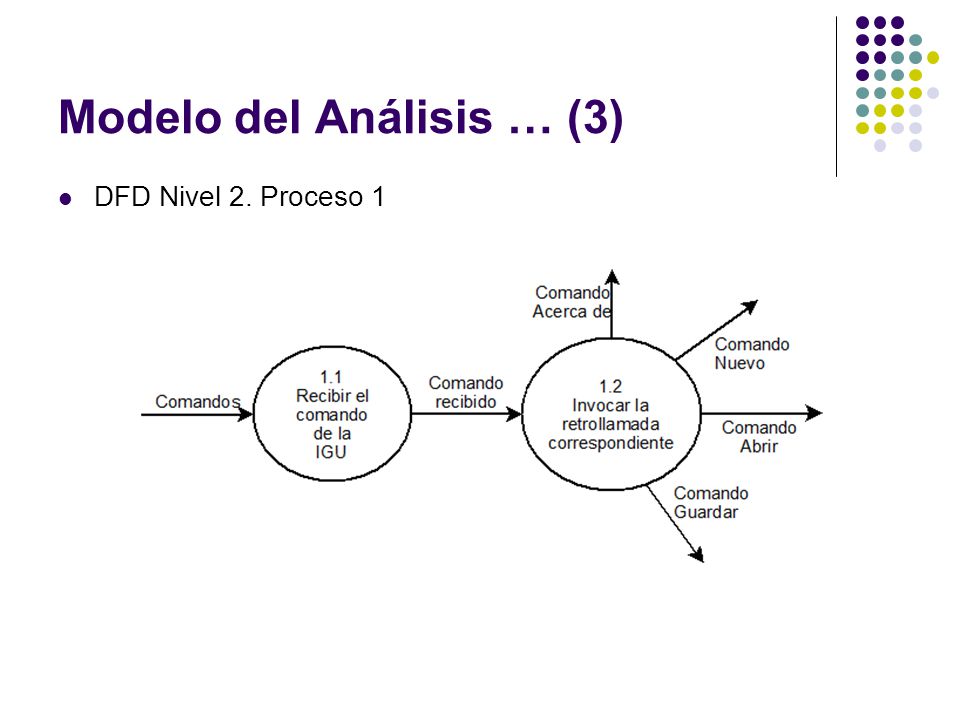

DFD Nivel 2. Proceso 1

5 Modelo del Análisis … (4)
DFD Nivel 2. Proceso 2

6 Modelo del Análisis … (5)

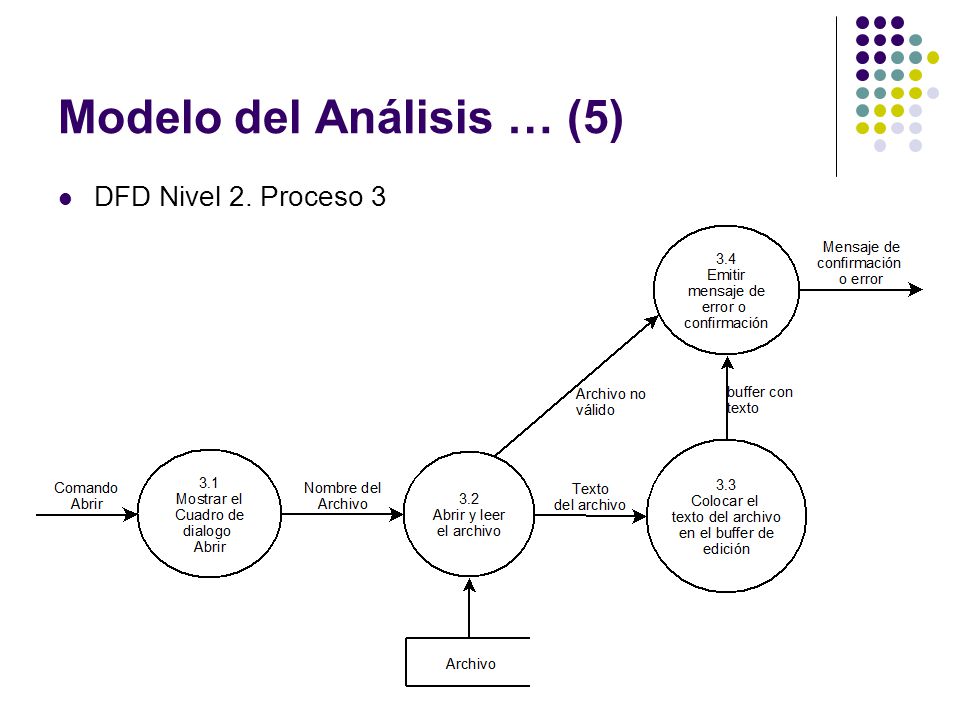

DFD Nivel 2. Proceso 3

7 Modelo del Análisis … (6)

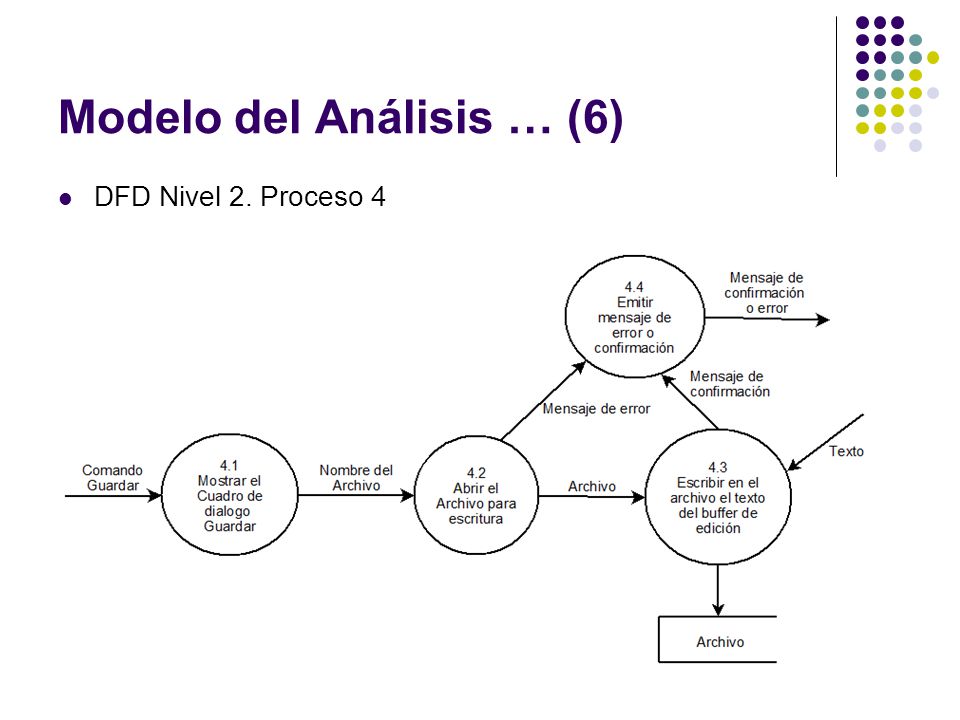

DFD Nivel 2. Proceso 4

8 Modelo del Diseño Primer corte de transacción al DFD de Nivel 1
Centro de la transacción

9 Modelo del Diseño … (2) Primera aproximación del DE, considerando el DFD de Nivel 2 del Proceso 1

10 Modelo del Diseño … (3) Corte de transformación sobre DFD del Proceso 2, Nivel 2, con su primera aproximación al DE Centro de la transformación

11 Modelo del Diseño … (4) Corte de transformación sobre DFD del Proceso 3, Nivel 2, con su primera aproximación al DE Centro de la transformación

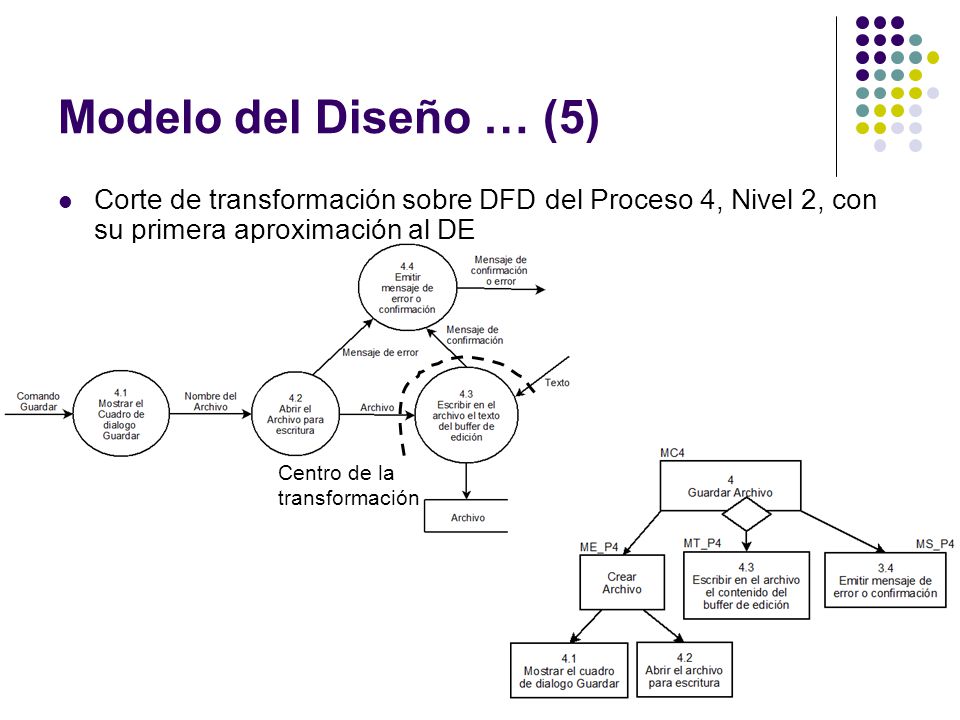

12 Modelo del Diseño … (5) Corte de transformación sobre DFD del Proceso 4, Nivel 2, con su primera aproximación al DE Centro de la transformación

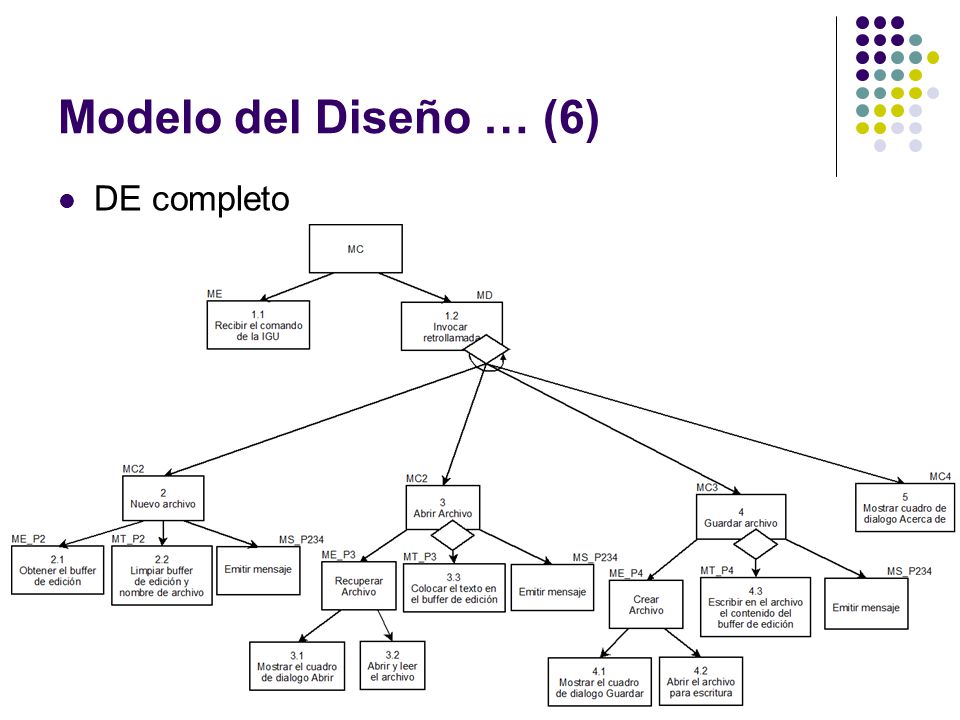

13 Modelo del Diseño … (6) DE completo
