EJEMPLO Nº 1. EJEMPLO Nº2 EJEMPLO Nº 3 48" 20" 14" Ø 2" EJEMPLO Nº 4 Coraza de Molino. Material: Acero media aleación, 0.5%C, poco oxidable en.

Presentación del tema: "EJEMPLO Nº 1. EJEMPLO Nº2 EJEMPLO Nº 3 48" 20" 14" Ø 2" EJEMPLO Nº 4 Coraza de Molino. Material: Acero media aleación, 0.5%C, poco oxidable en."— Transcripción de la presentación:

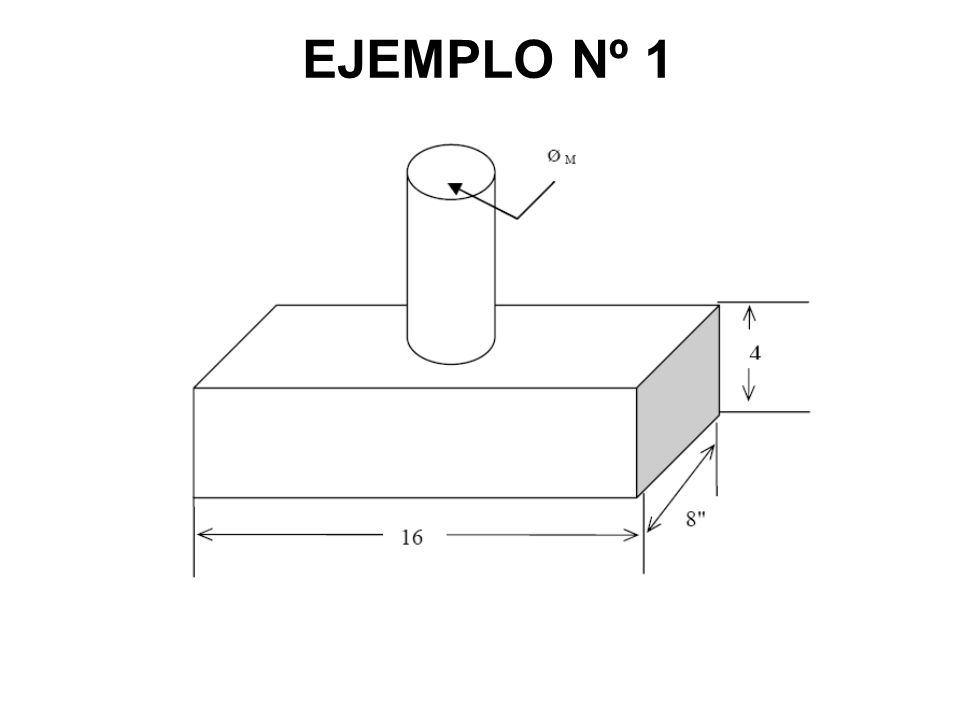

1 EJEMPLO Nº 1

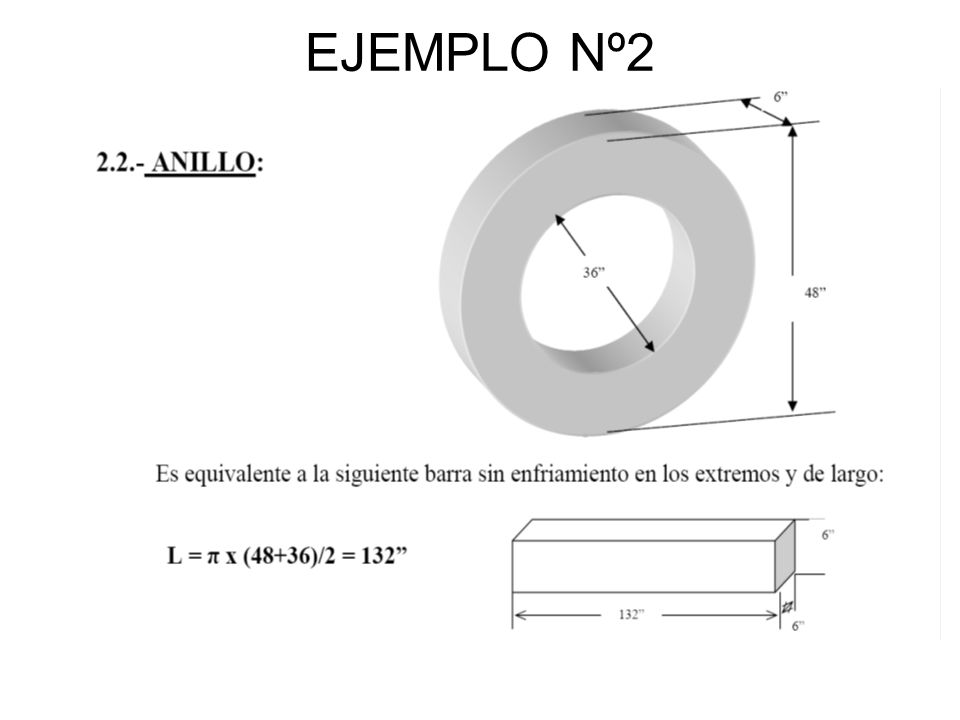

2 EJEMPLO Nº2

3

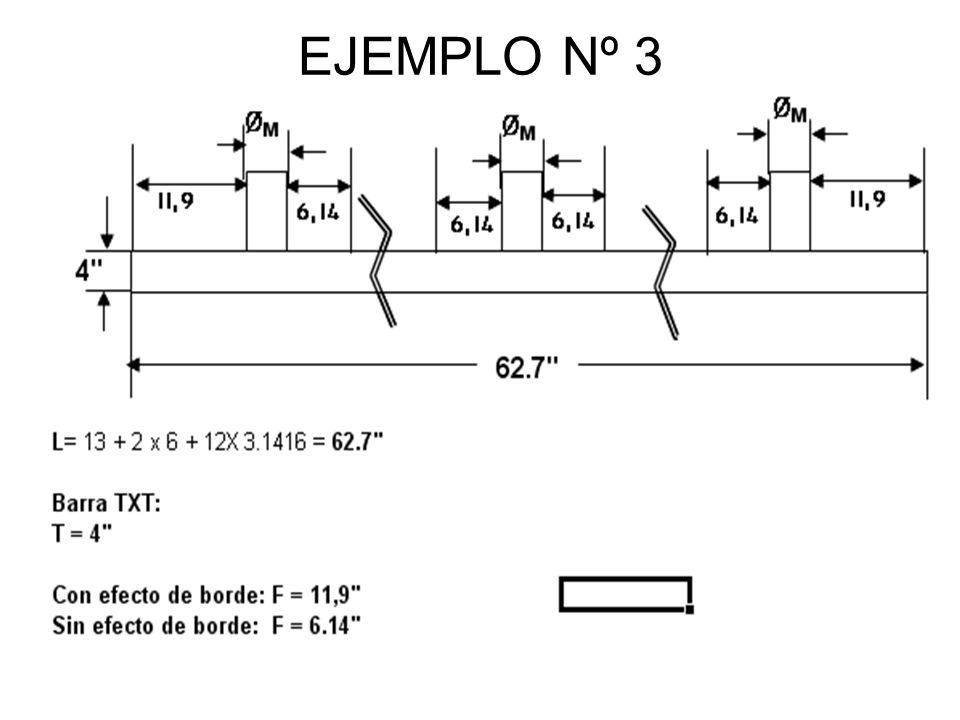

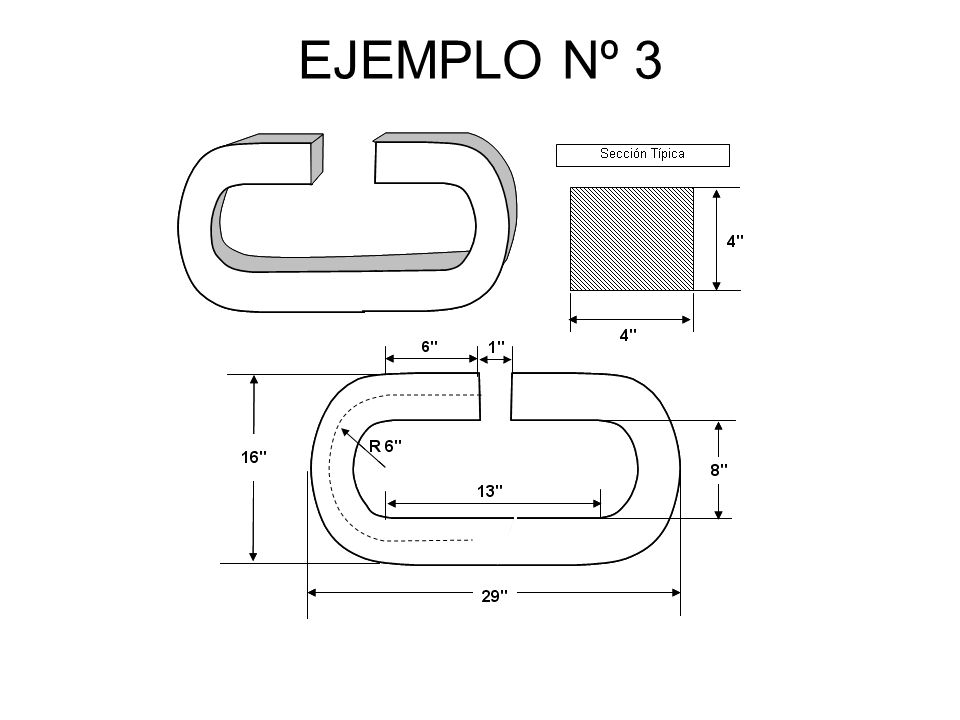

4 EJEMPLO Nº 3

5

6

7 48" 20" 14" Ø 2" EJEMPLO Nº 4 Coraza de Molino. Material: Acero media aleación, 0.5%C, poco oxidable en estado líquido y de  θs= 60ºC.

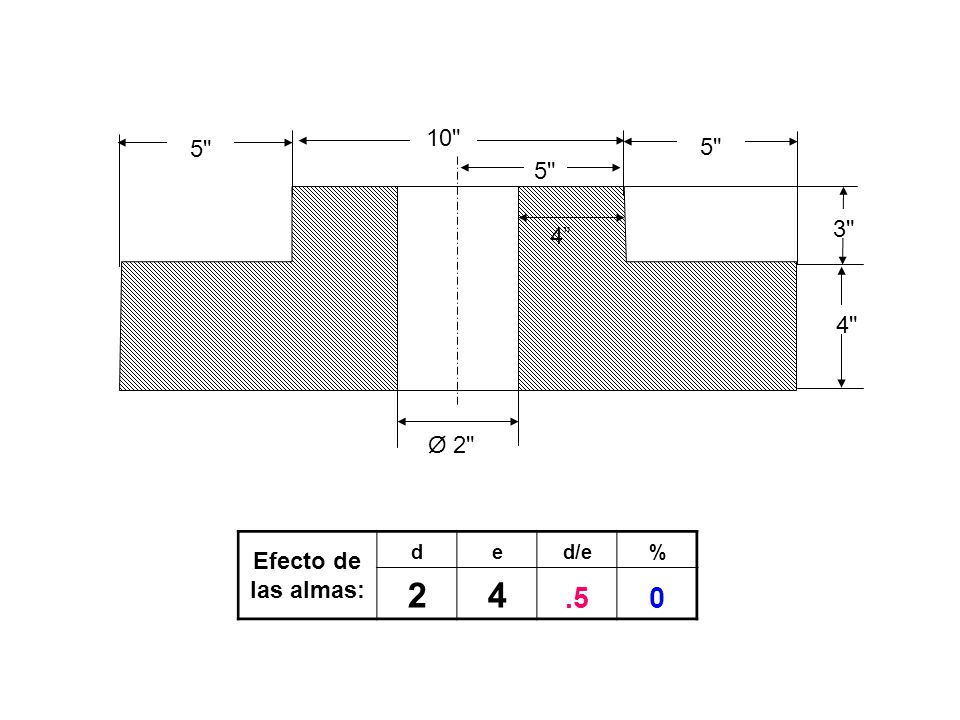

8 Efecto de las almas: ded/e% 24.50 Ø 2" 10" 5" 3" 4" 5" 4”

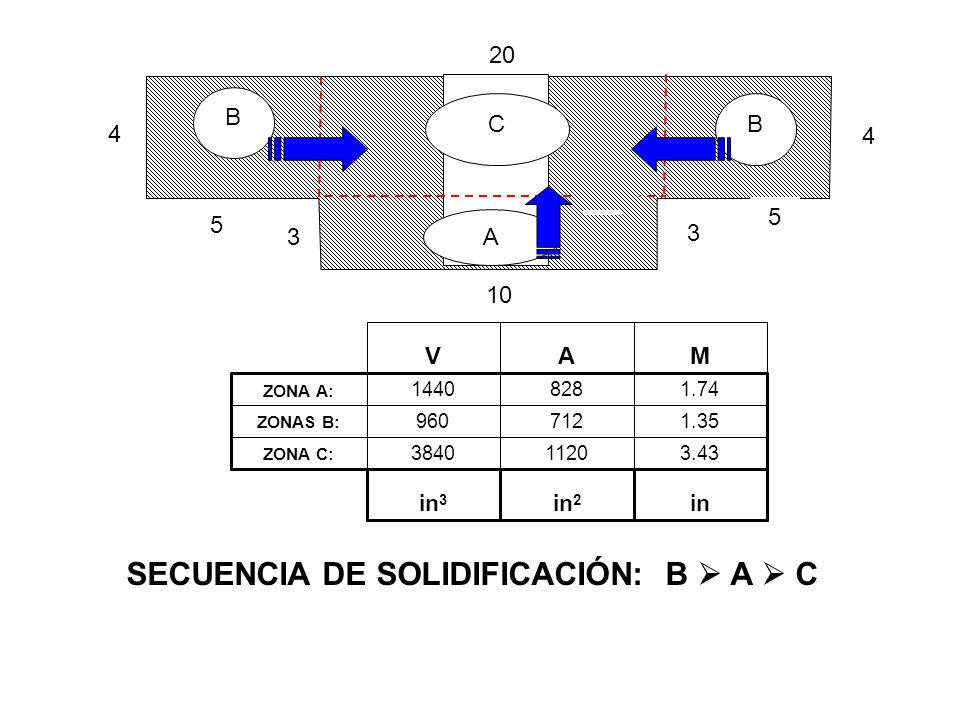

9 inin 2 in 3 3.4311203840 ZONA C: 1.35712960 ZONAS B: 1.748281440 ZONA A: MAV SECUENCIA DE SOLIDIFICACIÓN: B  A  C 5 20 10 3 3 4 4 5 A B BC 4

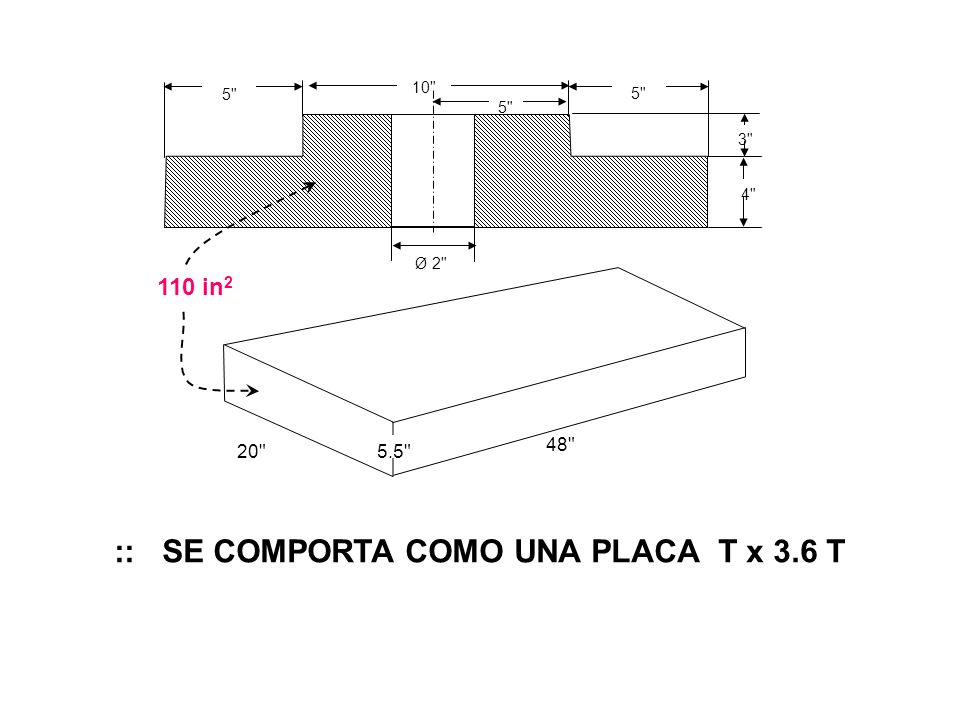

10 Ø 2" 10" 5" 3" 4" 5" 48" 20" 5.5" 110 in 2 :: SE COMPORTA COMO UNA PLACA T x 3.6 T

11 T Pared molde F Secciones con efecto de borde sin enfriador SITUACIÓN Placa 2 T x T o más. F = 12,25 √ T - 6,56 Para T = 5.5” : F = 22.2”

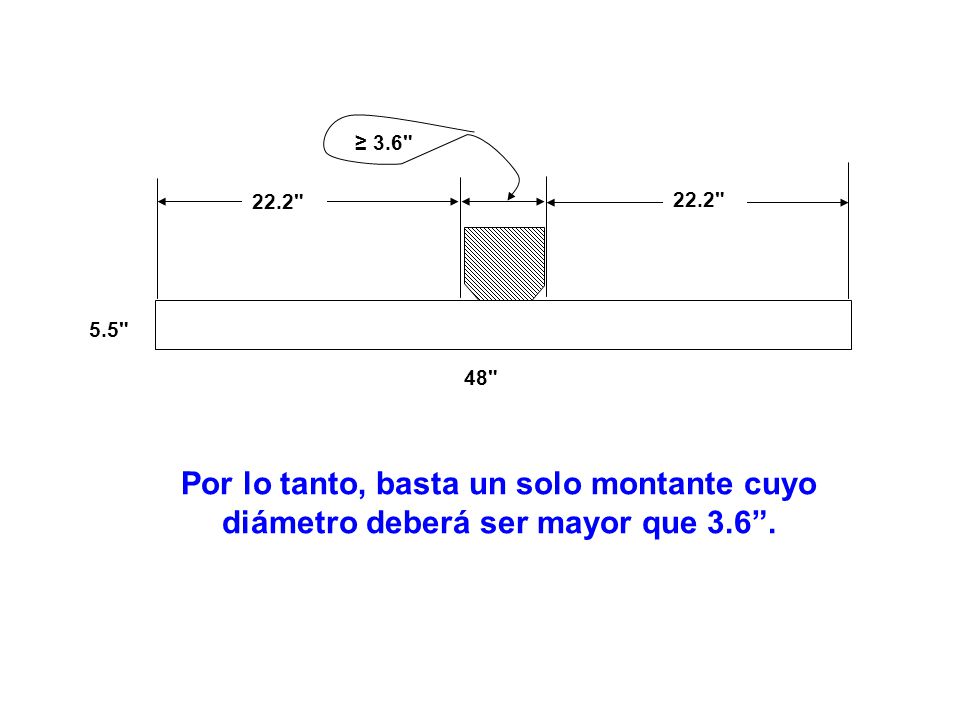

12 ≥ 3.6" 5.5" 48" 22.2" Por lo tanto, basta un solo montante cuyo diámetro deberá ser mayor que 3.6”.

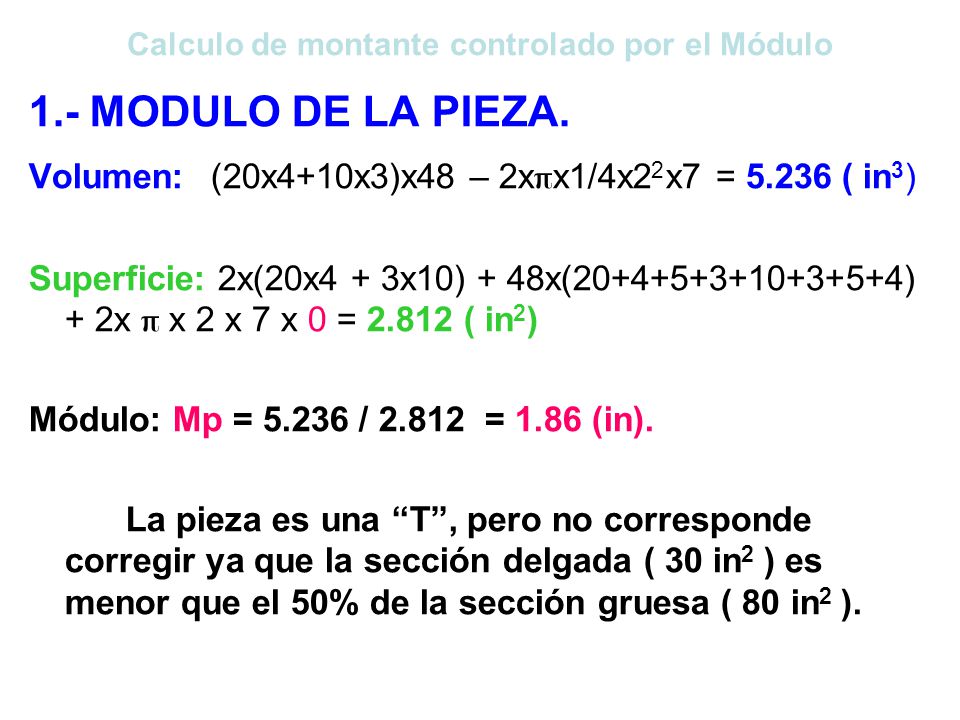

13 Calculo de montante controlado por el Módulo 1.- MODULO DE LA PIEZA. Volumen: (20x4+10x3)x48 – 2x π x1/4x2 2 x7 = 5.236 ( in 3 ) Superficie: 2x(20x4 + 3x10) + 48x(20+4+5+3+10+3+5+4) + 2x π x 2 x 7 x 0 = 2.812 ( in 2 ) Módulo: Mp = 5.236 / 2.812 = 1.86 (in). La pieza es una “T”, pero no corresponde corregir ya que la sección delgada ( 30 in 2 ) es menor que el 50% de la sección gruesa ( 80 in 2 ).

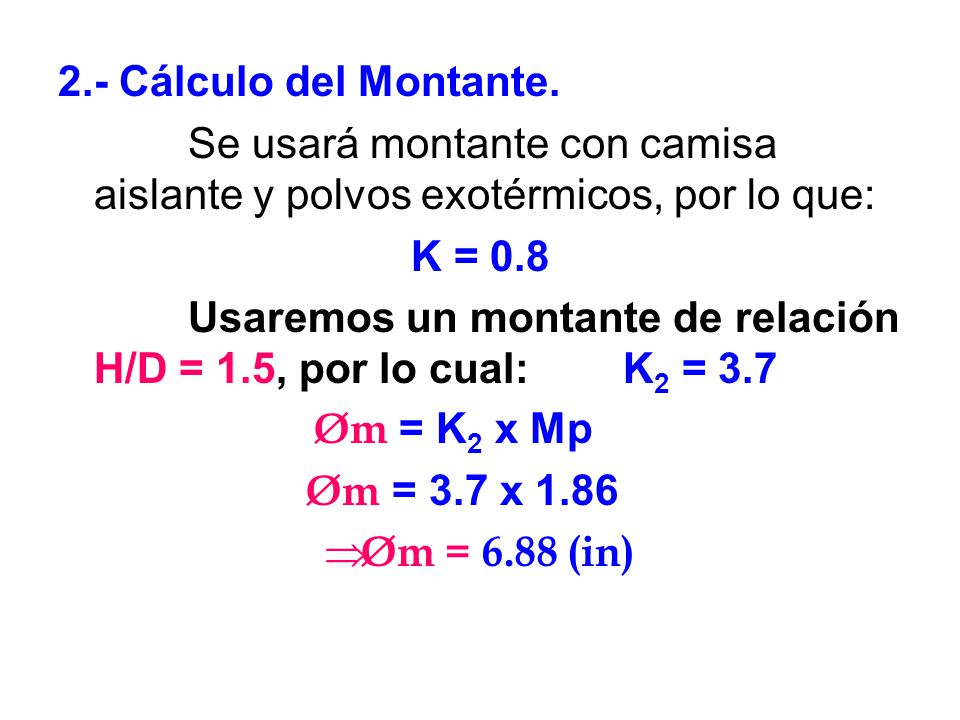

14 2.- Cálculo del Montante. Se usará montante con camisa aislante y polvos exotérmicos, por lo que: K = 0.8 Usaremos un montante de relación H/D = 1.5, por lo cual: K 2 = 3.7 Øm = K 2 x Mp Øm = 3.7 x 1.86  Øm = 6.88 (in)

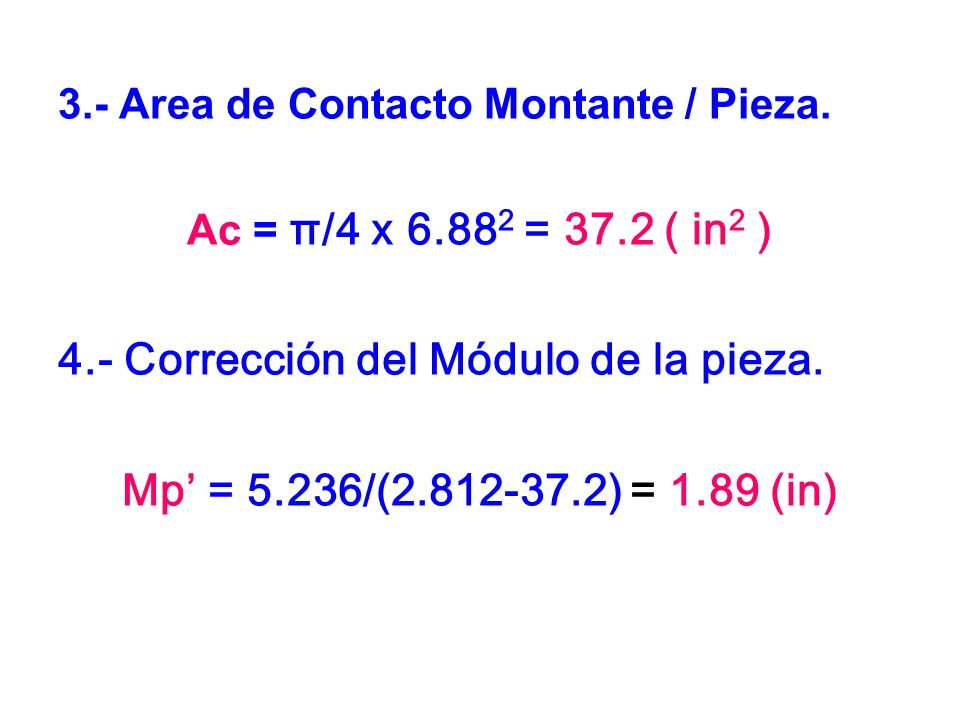

15 3.- Area de Contacto Montante / Pieza. Ac = π/4 x 6.88 2 = 37.2 ( in 2 ) 4.- Corrección del Módulo de la pieza. Mp’ = 5.236/(2.812-37.2) = 1.89 (in)

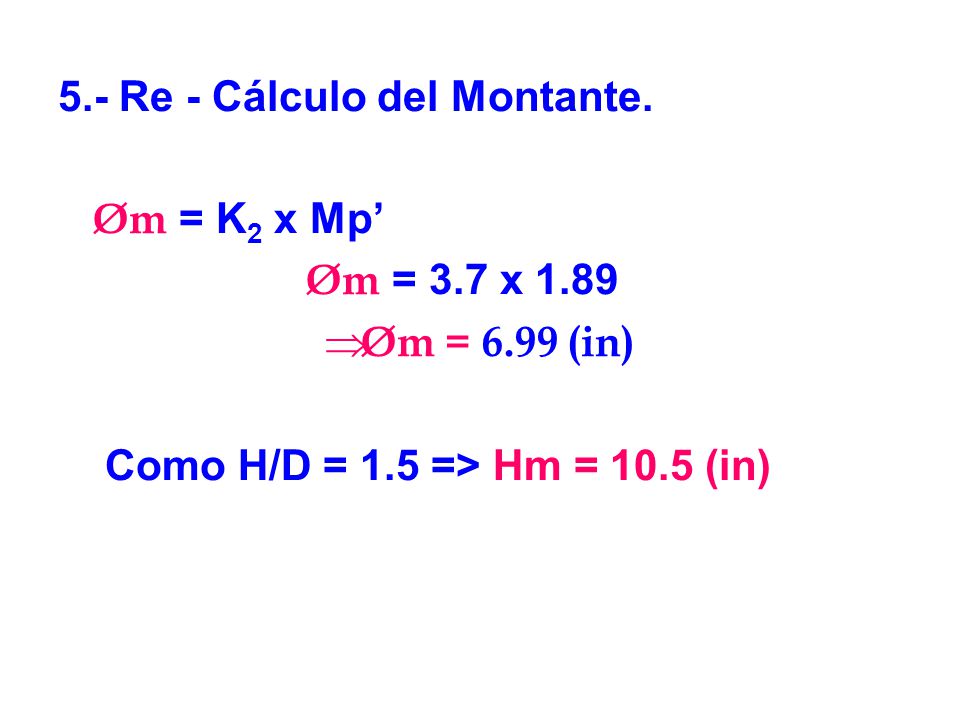

16 5.- Re - Cálculo del Montante. Øm = K 2 x Mp’ Øm = 3.7 x 1.89  Øm = 6.99 (in) Como H/D = 1.5 => Hm = 10.5 (in)

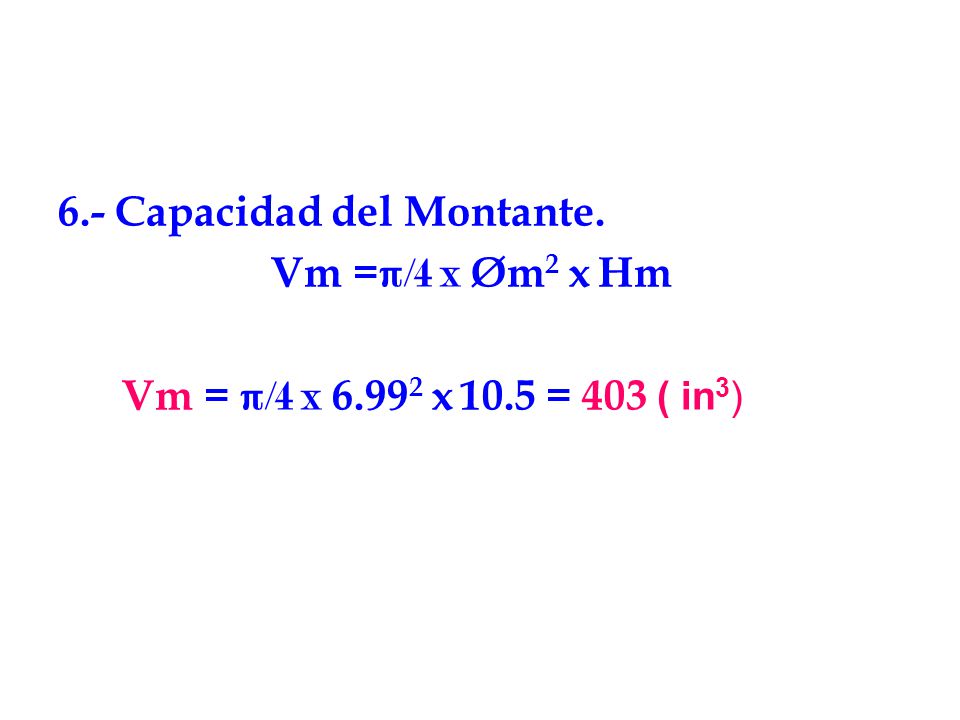

17 6.- Capacidad del Montante. Vm = π/4 x Øm 2 x Hm Vm = π/4 x 6.99 2 x 10.5 = 403 ( in 3 )

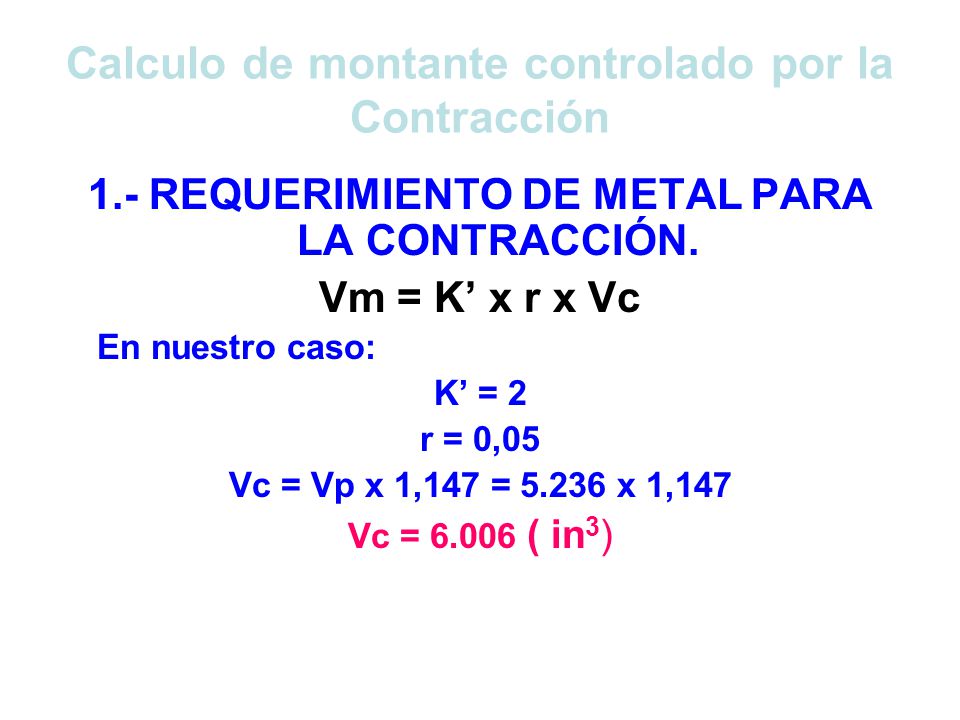

18 Calculo de montante controlado por la Contracción 1.- REQUERIMIENTO DE METAL PARA LA CONTRACCIÓN. Vm = K’ x r x Vc En nuestro caso: K’ = 2 r = 0,05 Vc = Vp x 1,147 = 5.236 x 1,147 Vc = 6.006 ( in 3 )

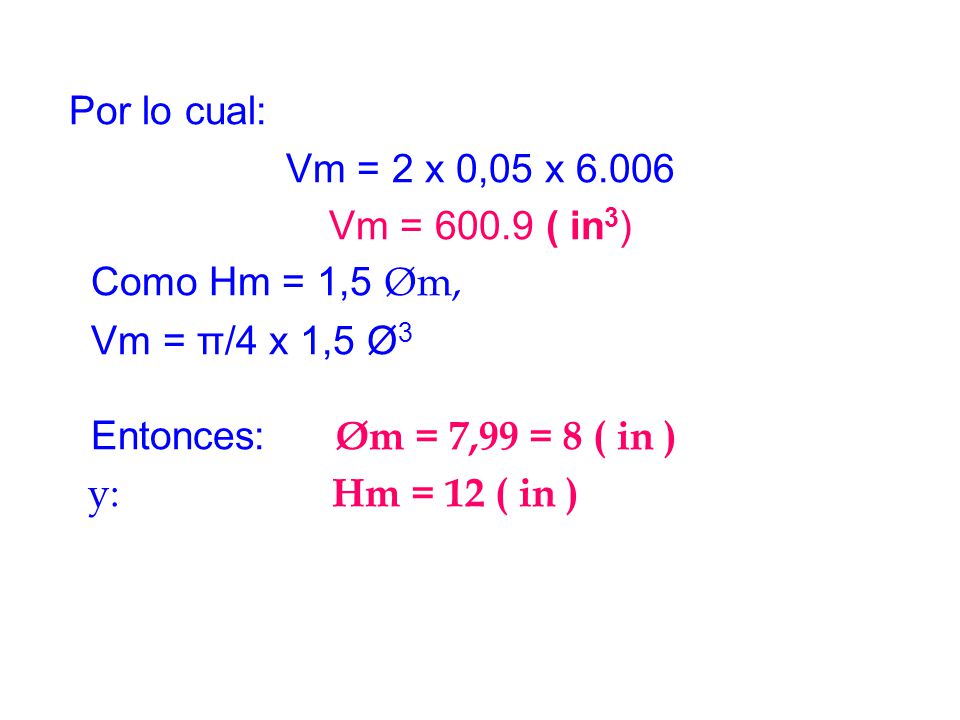

19 Por lo cual: Vm = 2 x 0,05 x 6.006 Vm = 600.9 ( in 3 ) Como Hm = 1,5 Øm, Vm = π/4 x 1,5 Ø 3 Entonces: Øm = 7,99 = 8 ( in ) y: Hm = 12 ( in )

20 CONCLUSIONES Tanto el montante calculado por módulo como el calculado por contracción tienen el diámetro suficiente para alimentar toda la pieza, mayor que 3,6 (in). Como el montante calculado por el módulo no contiene la cantidad suficiente de metal para alimentar la contracción, se elige en montante de 8 x 12 (in) que satisface todas las condiciones.
