1 Gustavo Aponte G12N03gustavo Juan Felipe Garzón G12N24Felipe Miguel ramos G12N30Miguel Felipe Neira G12N13juanfelipe Fundamentos de electricidad y magnetismo 2012-i T RABAJO DE M ETROLOGÍA : T EMPERATURA

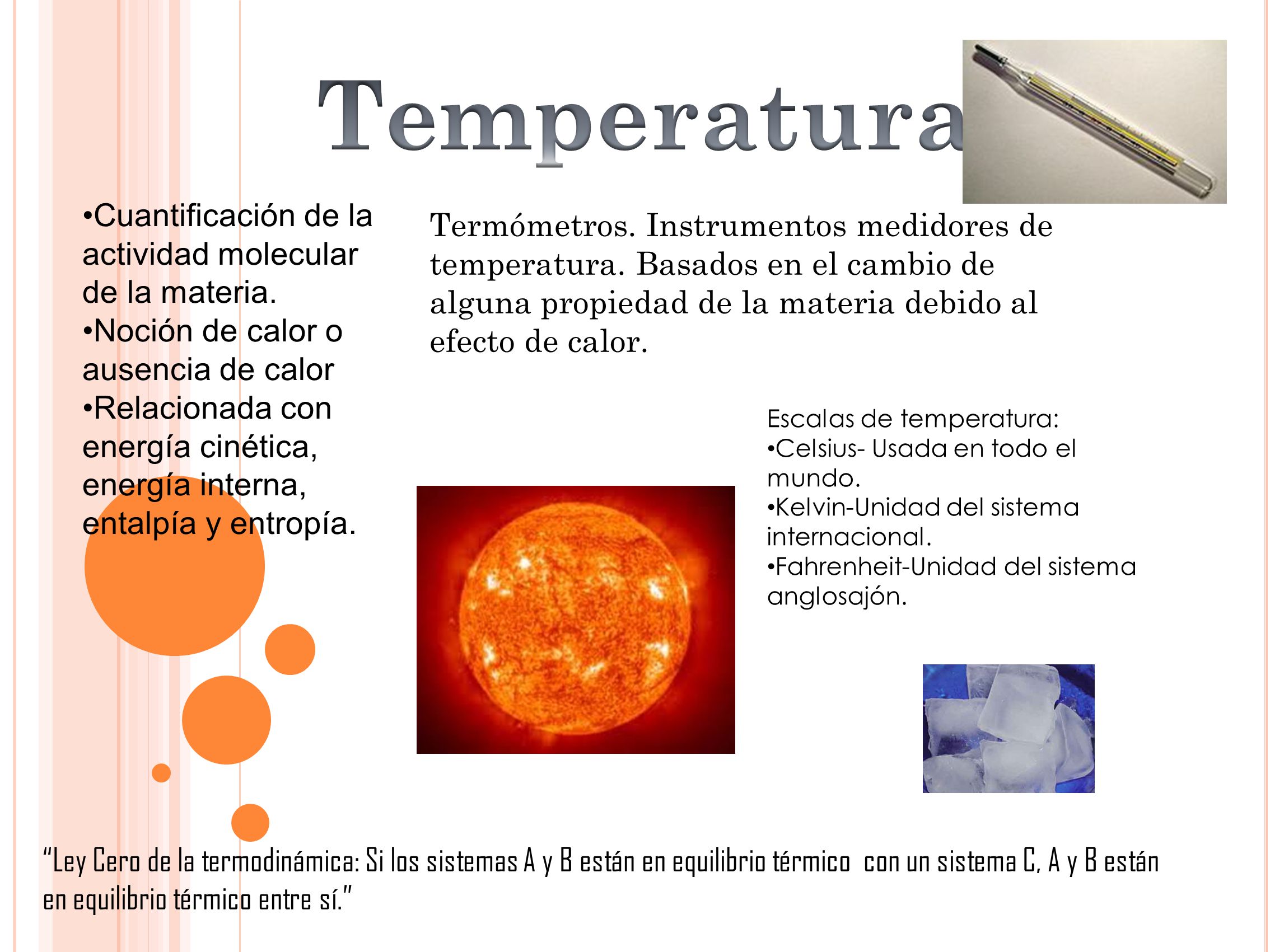

2 Cuantificación de la actividad molecular de la materia. Noción de calor o ausencia de calor Relacionada con energía cinética, energía interna, entalpía y entropía. “Ley Cero de la termodinámica: Si los sistemas A y B están en equilibrio térmico con un sistema C, A y B están en equilibrio térmico entre sí.” Termómetros. Instrumentos medidores de temperatura. Basados en el cambio de alguna propiedad de la materia debido al efecto de calor. Escalas de temperatura: Celsius- Usada en todo el mundo. Kelvin-Unidad del sistema internacional. Fahrenheit-Unidad del sistema anglosajón.

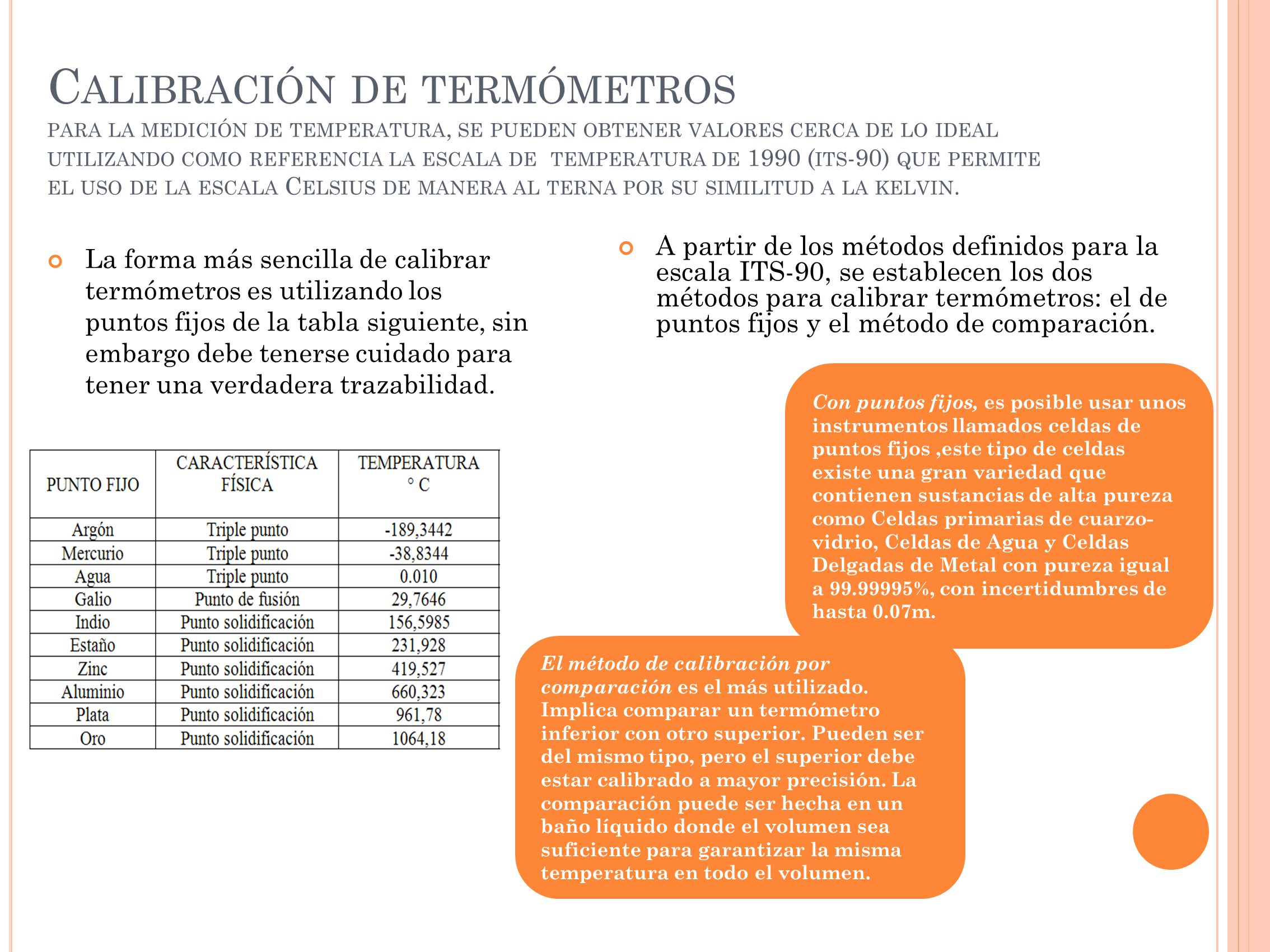

3 C ALIBRACIÓN DE TERMÓMETROS PARA LA MEDICIÓN DE TEMPERATURA, SE PUEDEN OBTENER VALORES CERCA DE LO IDEAL UTILIZANDO COMO REFERENCIA LA ESCALA DE TEMPERATURA DE 1990 ( ITS -90) QUE PERMITE EL USO DE LA ESCALA C ELSIUS DE MANERA AL TERNA POR SU SIMILITUD A LA KELVIN. La forma más sencilla de calibrar termómetros es utilizando los puntos fijos de la tabla siguiente, sin embargo debe tenerse cuidado para tener una verdadera trazabilidad. A partir de los métodos definidos para la escala ITS-90, se establecen los dos métodos para calibrar termómetros: el de puntos fijos y el método de comparación. El método de calibración por comparación es el más utilizado. Implica comparar un termómetro inferior con otro superior. Pueden ser del mismo tipo, pero el superior debe estar calibrado a mayor precisión. La comparación puede ser hecha en un baño líquido donde el volumen sea suficiente para garantizar la misma temperatura en todo el volumen. Con puntos fijos, es posible usar unos instrumentos llamados celdas de puntos fijos,este tipo de celdas existe una gran variedad que contienen sustancias de alta pureza como Celdas primarias de cuarzo- vidrio, Celdas de Agua y Celdas Delgadas de Metal con pureza igual a 99.99995%, con incertidumbres de hasta 0.07m.

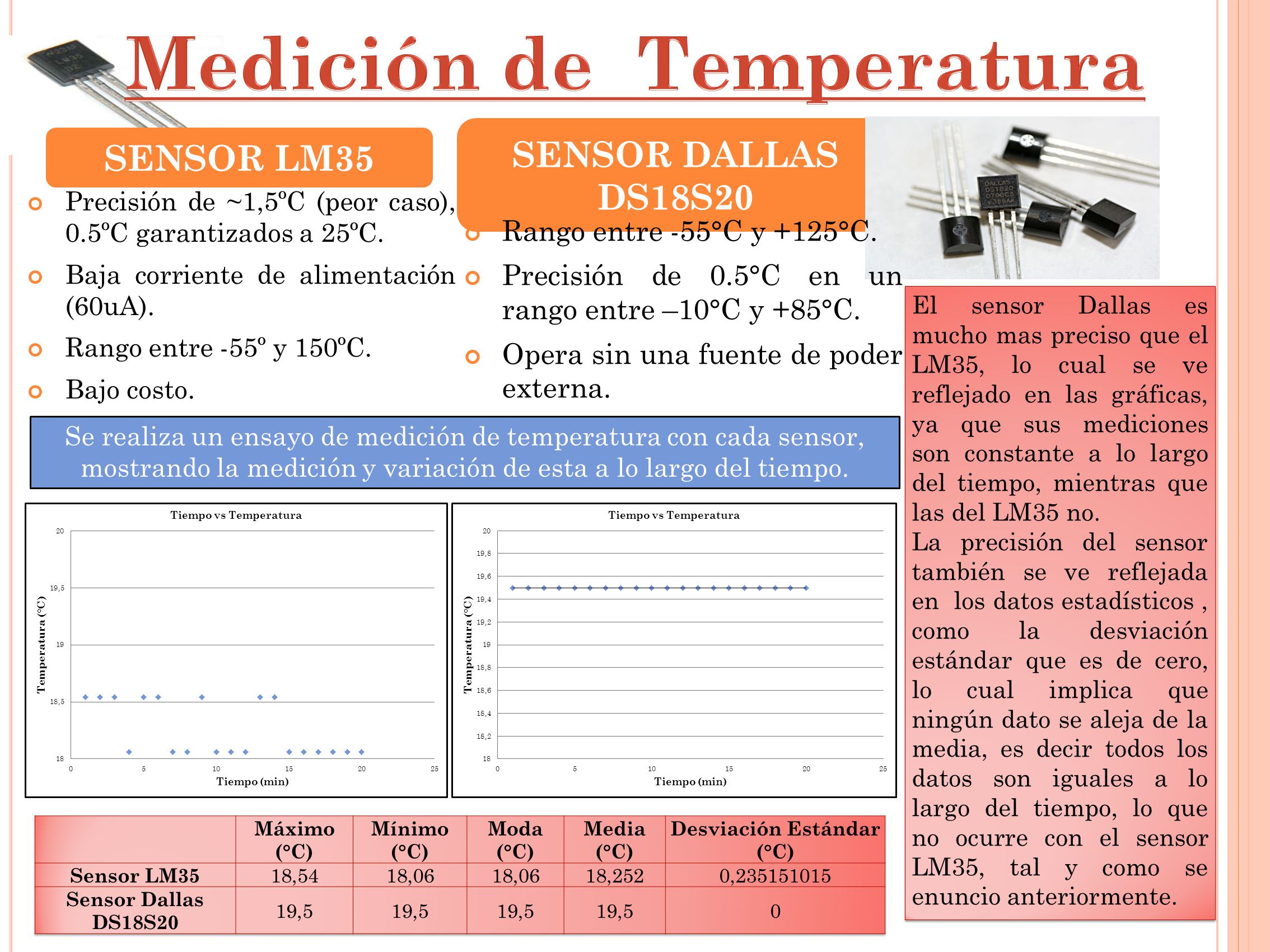

4 SENSOR LM35 Precisión de ~1,5ºC (peor caso), 0.5ºC garantizados a 25ºC. Baja corriente de alimentación (60uA). Rango entre -55º y 150ºC. Bajo costo. SENSOR DALLAS DS18S20 Se realiza un ensayo de medición de temperatura con cada sensor, mostrando la medición y variación de esta a lo largo del tiempo. Rango entre -55°C y +125°C. Precisión de 0.5°C en un rango entre –10°C y +85°C. Opera sin una fuente de poder externa. El sensor Dallas es mucho mas preciso que el LM35, lo cual se ve reflejado en las gráficas, ya que sus mediciones son constante a lo largo del tiempo, mientras que las del LM35 no. La precisión del sensor también se ve reflejada en los datos estadísticos, como la desviación estándar que es de cero, lo cual implica que ningún dato se aleja de la media, es decir todos los datos son iguales a lo largo del tiempo, lo que no ocurre con el sensor LM35, tal y como se enuncio anteriormente. El sensor Dallas es mucho mas preciso que el LM35, lo cual se ve reflejado en las gráficas, ya que sus mediciones son constante a lo largo del tiempo, mientras que las del LM35 no. La precisión del sensor también se ve reflejada en los datos estadísticos, como la desviación estándar que es de cero, lo cual implica que ningún dato se aleja de la media, es decir todos los datos son iguales a lo largo del tiempo, lo que no ocurre con el sensor LM35, tal y como se enuncio anteriormente.
