Principales tipos de transitorios a inyectar al sistema

Presentación del tema: "Principales tipos de transitorios a inyectar al sistema"— Transcripción de la presentación:

1 Principales tipos de transitorios a inyectar al sistema

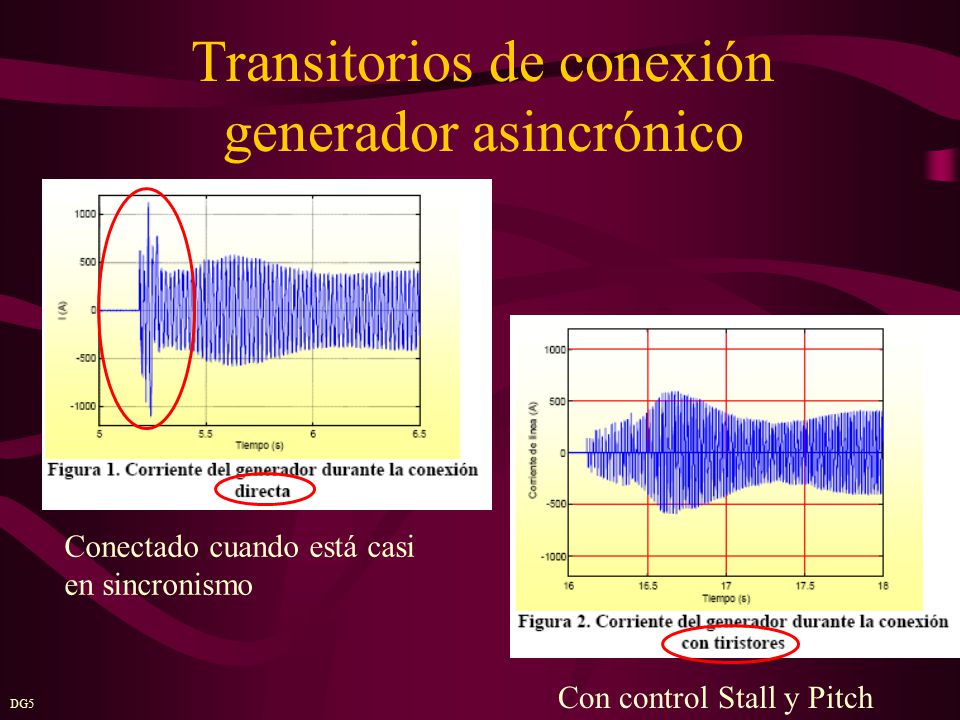

2 Transitorios de conexión generador asincrónico
Conectado cuando está casi en sincronismo Con control Stall y Pitch DG5

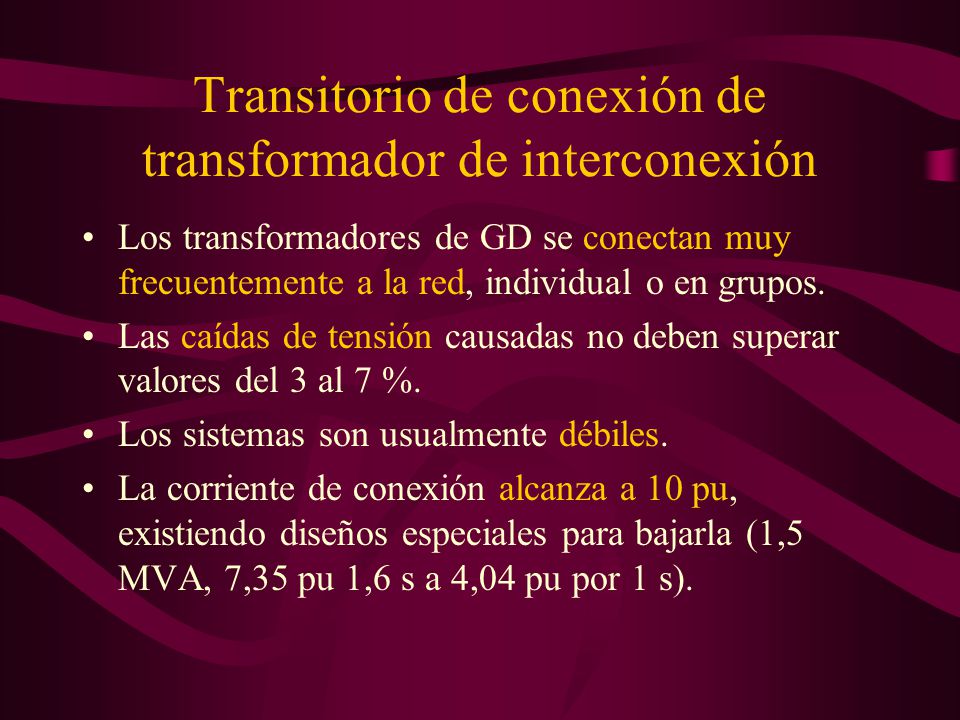

3 Transitorio de conexión de transformador de interconexión
Los transformadores de GD se conectan muy frecuentemente a la red, individual o en grupos. Las caídas de tensión causadas no deben superar valores del 3 al 7 %. Los sistemas son usualmente débiles. La corriente de conexión alcanza a 10 pu, existiendo diseños especiales para bajarla (1,5 MVA, 7,35 pu 1,6 s a 4,04 pu por 1 s).

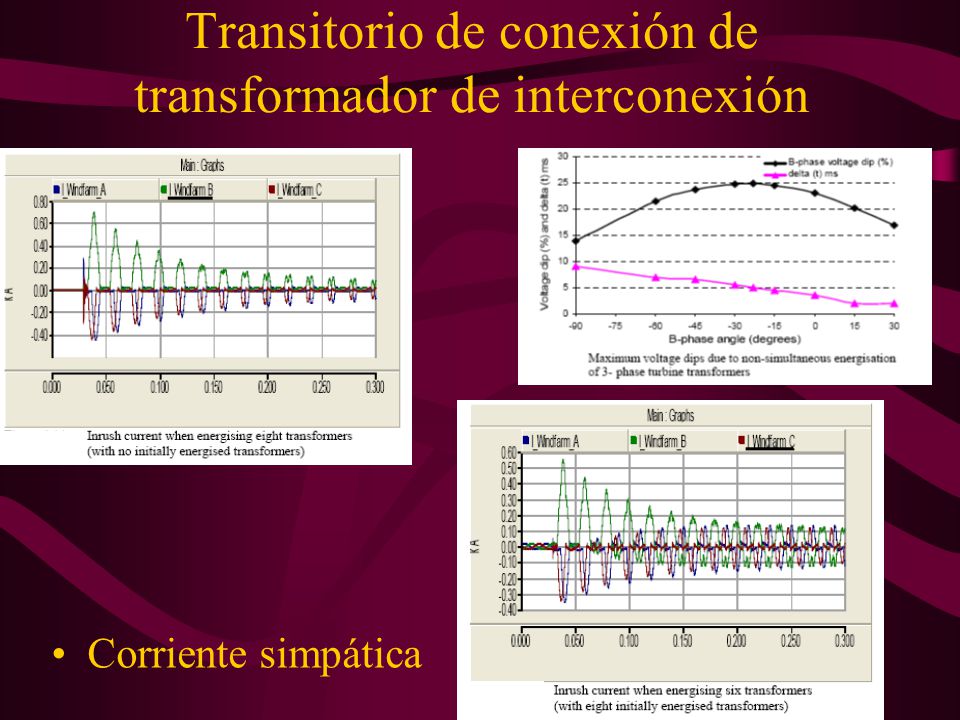

4 Transitorio de conexión de transformador de interconexión
Corriente simpática

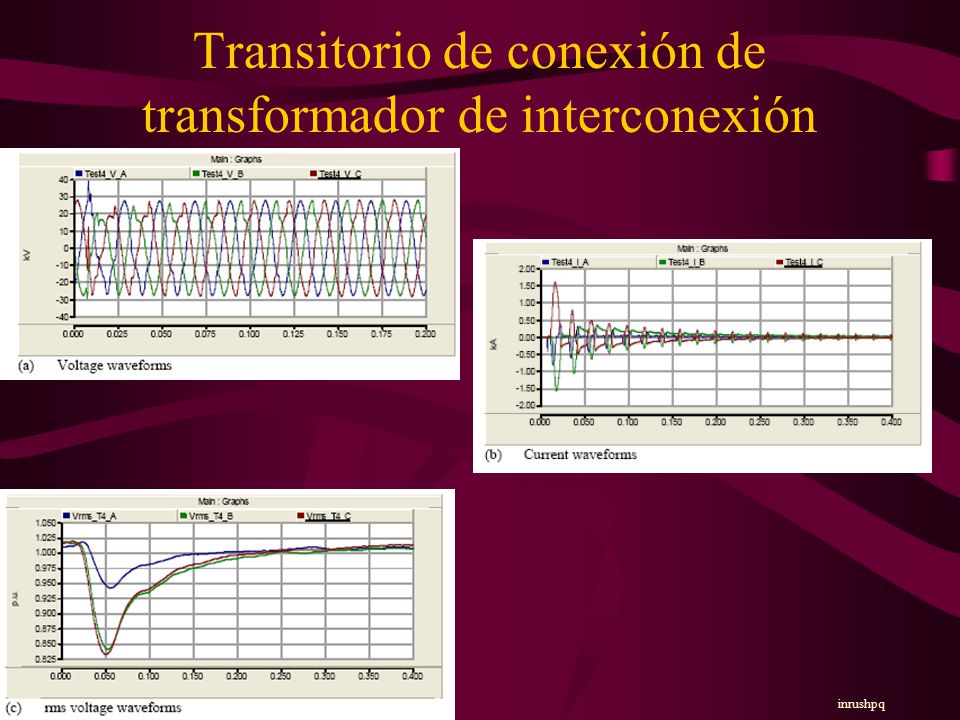

5 Transitorio de conexión de transformador de interconexión
inrushpq

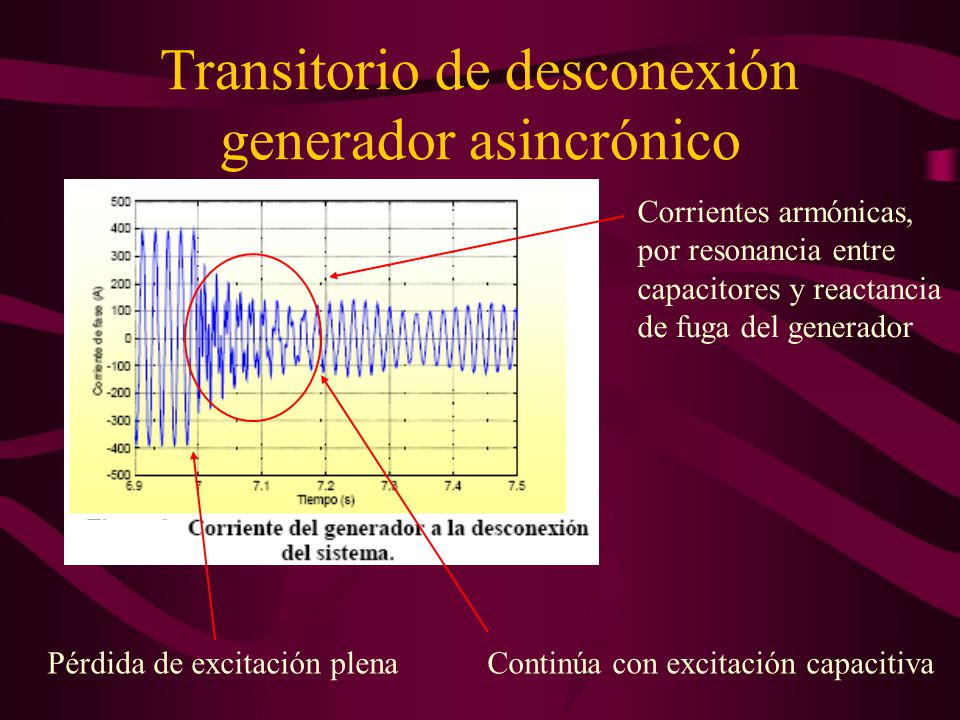

6 Transitorio de desconexión generador asincrónico
Corrientes armónicas, por resonancia entre capacitores y reactancia de fuga del generador Pérdida de excitación plena Continúa con excitación capacitiva

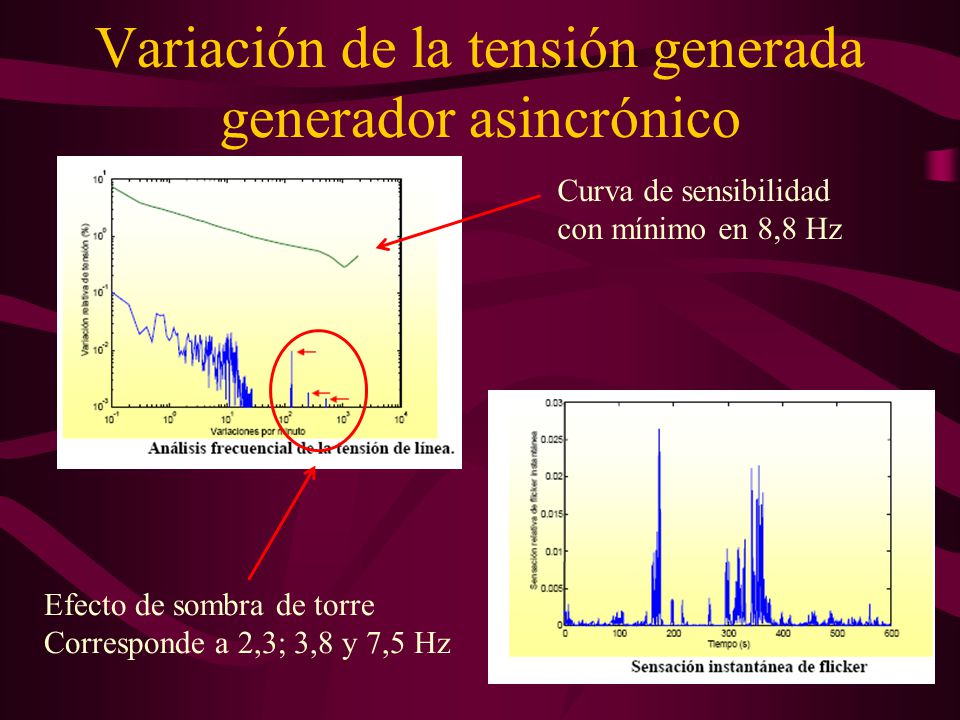

7 Variación de la tensión generada generador asincrónico
Curva de sensibilidad con mínimo en 8,8 Hz Efecto de sombra de torre Corresponde a 2,3; 3,8 y 7,5 Hz

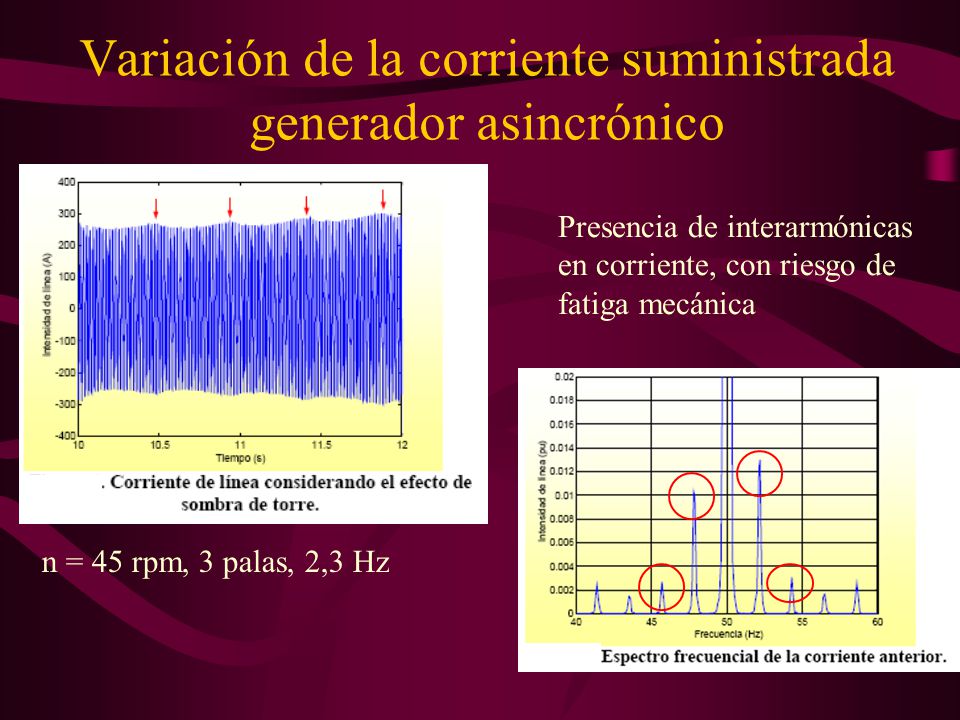

8 Variación de la corriente suministrada generador asincrónico
Presencia de interarmónicas en corriente, con riesgo de fatiga mecánica n = 45 rpm, 3 palas, 2,3 Hz

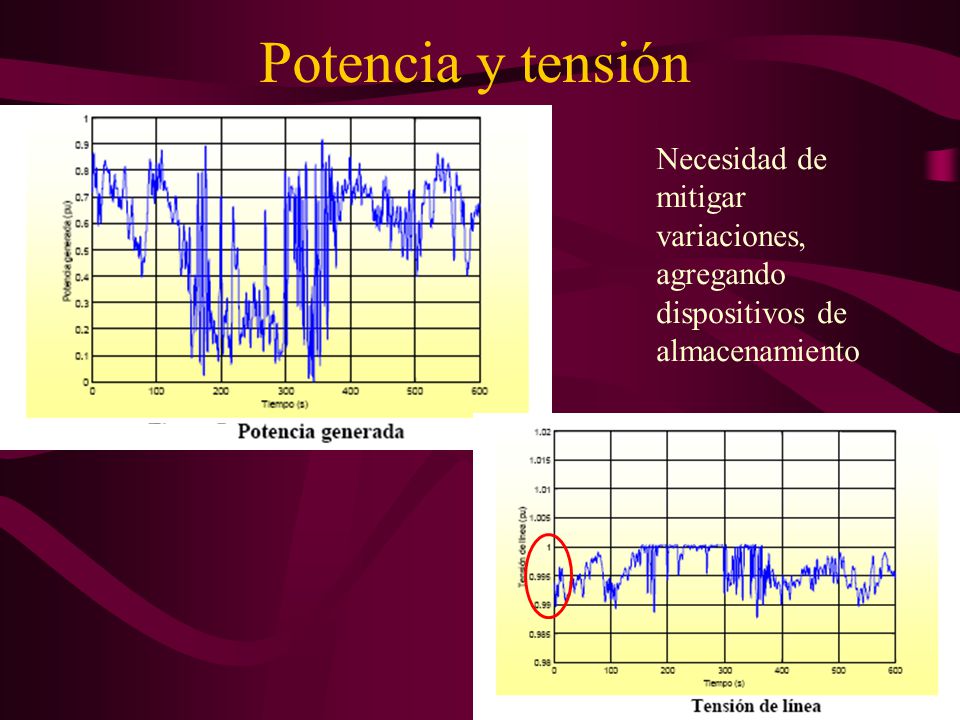

9 Potencia y tensión Necesidad de mitigar variaciones, agregando dispositivos de almacenamiento

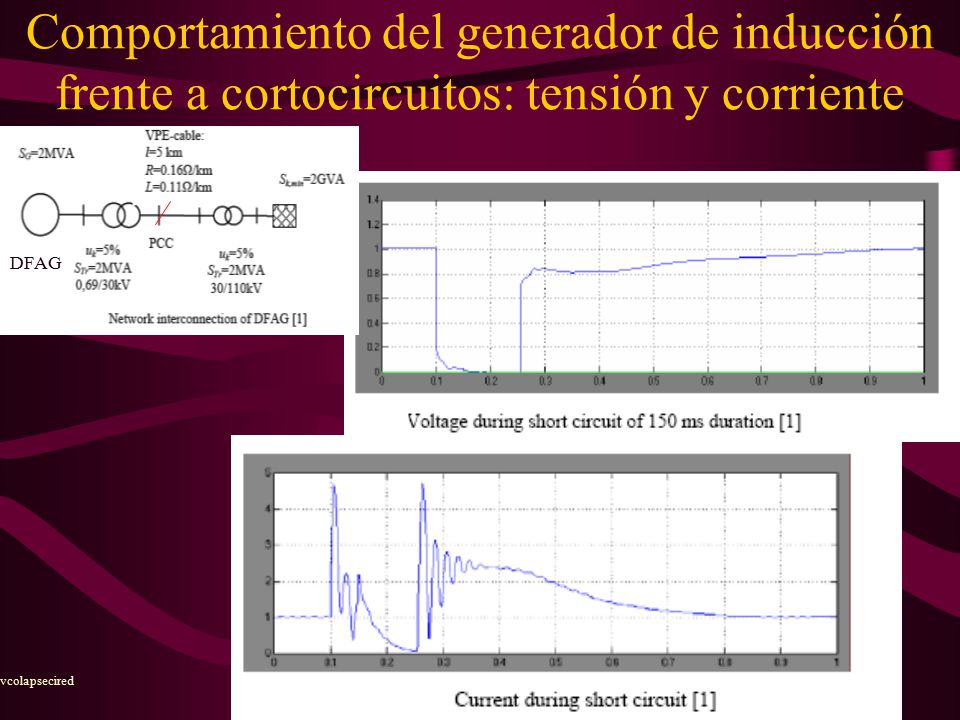

10 Comportamiento del generador de inducción frente a cortocircuitos: tensión y corriente
DFAG vcolapsecired

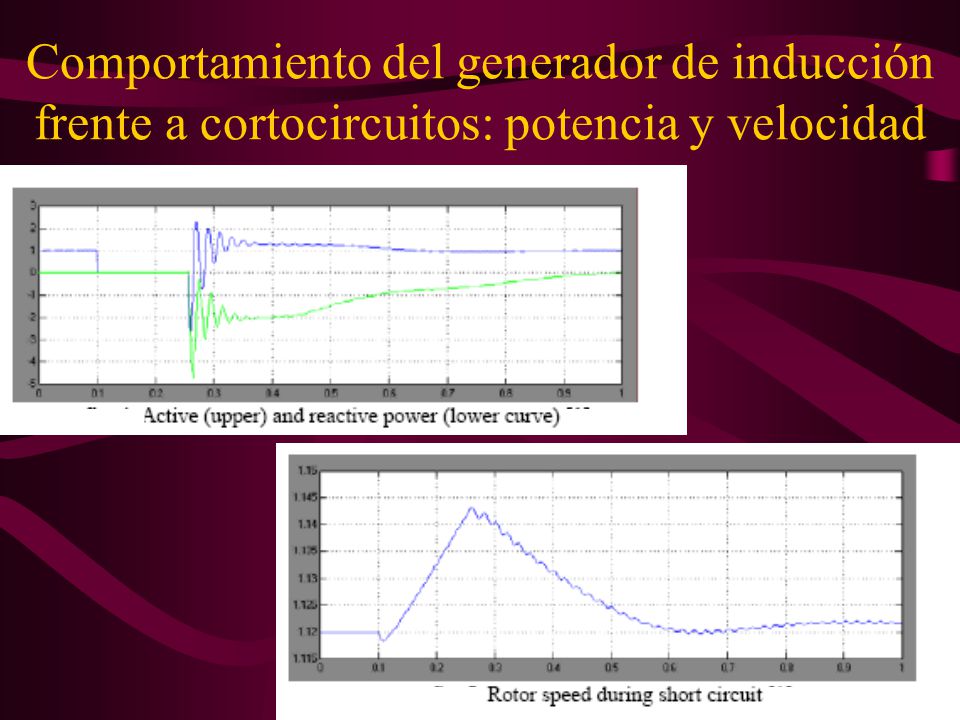

11 Comportamiento del generador de inducción frente a cortocircuitos: potencia y velocidad

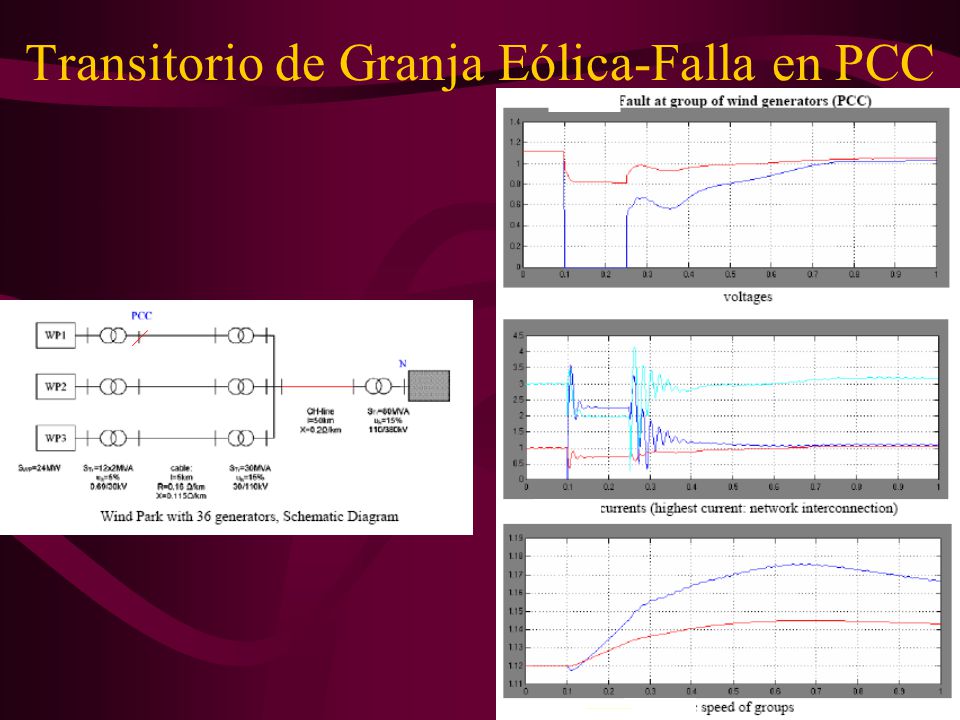

12 Transitorio de Granja Eólica-Falla en PCC

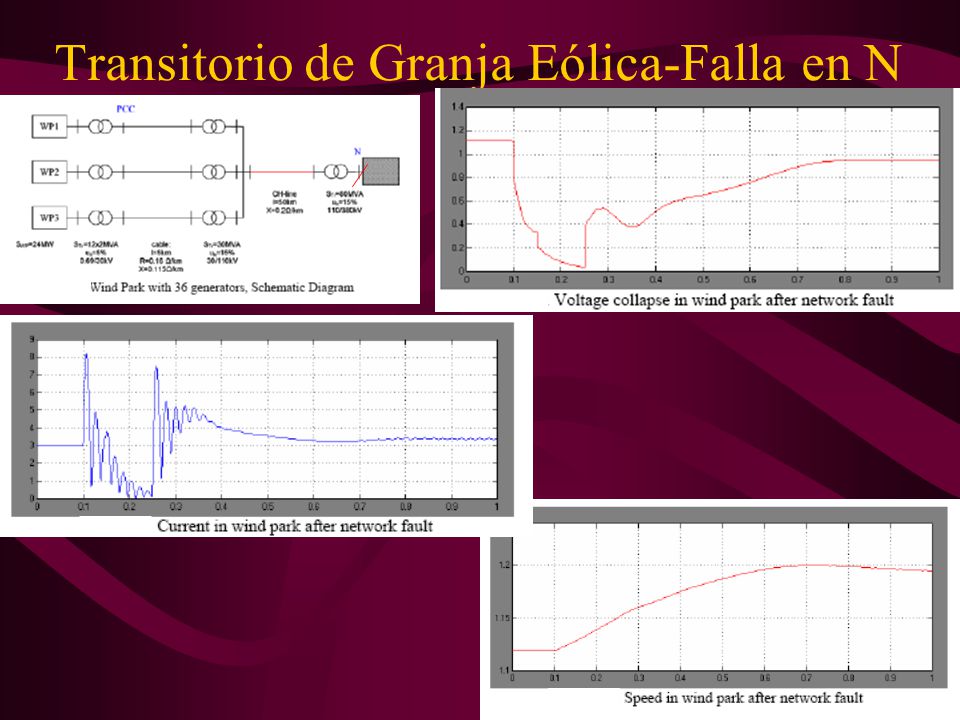

13 Transitorio de Granja Eólica-Falla en N

14 Efecto de la duración del cortocircuito en la tensión
