TEMATEMA TECNOLOGIADEREDES TECNOLOGIA DE REDES PC.

Presentación del tema: "TEMATEMA TECNOLOGIADEREDES TECNOLOGIA DE REDES PC."— Transcripción de la presentación:

1

2 TEMATEMA TECNOLOGIADEREDES TECNOLOGIA DE REDES PC

3 TEMARIO TEMARIO CONCEPTOS GENERALES CONCEPTOS GENERALES

4 REDES CONJUNTO DE COMPUTADORAS UNIDAS ENTRE SI FISICAMENTE MEDIANTE CABLES Y HARDWARE, Y LOGICAMENTE HACIENDO USO DE PROGRAMAS

5 COMPARTIR DISPOSITIVOS PERIFERICOS -HDD -PRINTER LASER -PLOTTERS COMPARTIR DISPOSITIVOS PERIFERICOS -HDD -PRINTER LASER -PLOTTERS Comunicación entre diferentes puestos de trabajo Información oportuna donde se requiere Racionalización del uso de recursos Abaratamiento de costos

6 COMPARTIR DISPOSITIVOS ESPECIALES - TARJETAS DE FAX PARA PC - REPRODUCTORES DE CD-ROM - MODEMS

7 4Seleccionar la topología y el equipo fisico (Hardware) - Arquitectura Fisica de la Red. 4Instalar el equipo fisico y el sistena operativo de red 4Configurar el sistema y cargar las aplicaciones 4Crear el entorno usuario 4Establecer una administracion de la Red

8 4Computadoras - Server/ Host 4Las Workstation 4Medio de Comunicación (cables) -Par trenzado - Coaxial - FDDI 4Conectores -BNC- Rj45 4Tarjetas de Interface de red (NIC) 4Software de Red: 4Sistema Operativo Servidor. 4Sistema operativo Cliente.

9

10 Son tarjetas que se instalan en un computador con el fin de ofrecer la conexión fisica a una red. Cada tarjeta se encuentra diseñada para trabajar con un tipo de red especifico y soportar una gran variedad de cable y tipos de bus (ISA,MCA,EISA,PCI,PCMCIA)

11 Sistema Operativo ServidorSistema Operativo Cliente

12 4Confiabilidad: Arquitectura, equipamiento. 4Seguridad: Arreglos de discos,backup. estaciones, antivirus. 4Administración: control remoto, segmentación de redes. 4Arquitectura cliente servidor. REQUERIMIENTOS PARA UNA RED DE AREA LOCAL (LAN)

13

14 Es la forma que se interconectan los dispositivos de una red TOPOLOGÍAS DE LAS REDES HUB TOPOLOGÍA FÍSICA VS TOPOLOGÍA LÓGICA Topología físicaTopología Lógica –Tendido de los cables- Operación real de la red La topología de una red es la ruta que recorren los datos en la red.

15 TECNOLOGÍAS COMUNES DE LAN FDDI Ethernet (CSMA/CD - 10, 100 Mbps) Token Ring (Token - 4, 16 Mbps) FDDI (Token - 100 Mbps) Token Ring TOPOLOGÍAS DE LAS REDES

16 TOPOLOGÍAS BUS TOPOLOGÍAS BUS CABLE COAXIAL T - CONNECTOR T ERMINATOR BNC-PORT

17 TOPOLOGÍA ESTRELLA TOPOLOGÍA ESTRELLA HUB CABLE UTP NIVEL 5 WORKSTATION HOST 100 Mts MAX

18 TOPOLOGÍAS ESTRELLA TOPOLOGÍAS ESTRELLA CAJA TOMA DATOS HOST NIC WOKSTATION NIC NIC NIC HUB Cableado de administración (Patch panel)

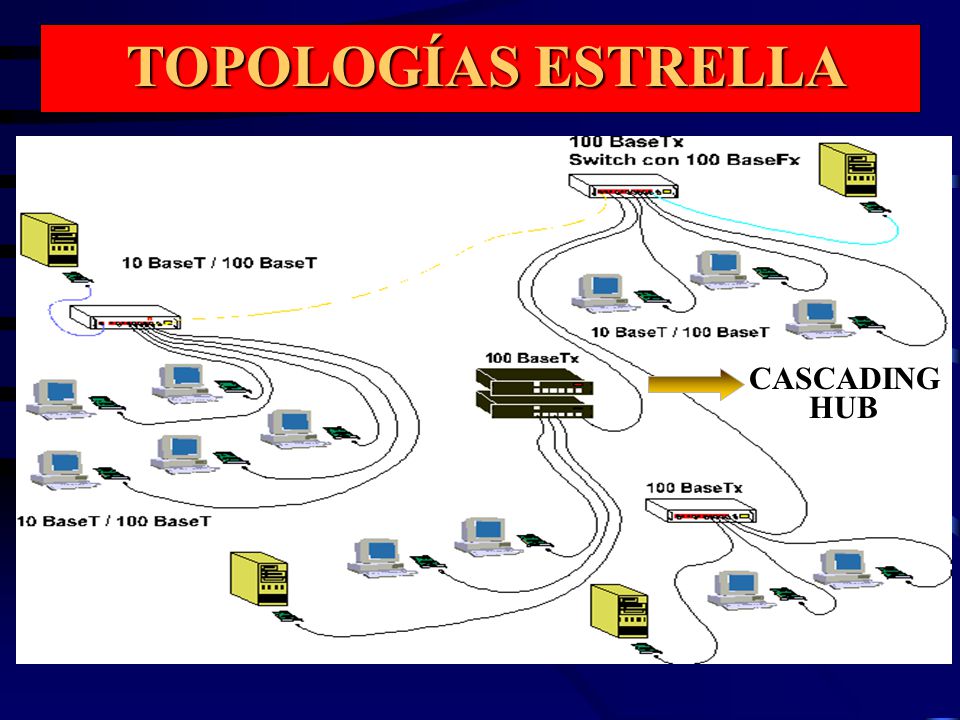

19 TOPOLOGÍAS ESTRELLA TOPOLOGÍAS ESTRELLA CASCADING HUB

20 TOPOLOGÍAS ESTRELLA TOPOLOGÍAS ESTRELLA SERVER HUB

21 4Cliente Servidor 4Novell Netware 4Microsoft Windows NT Server 4UNIX 4Punto a Punto (Peer-to-Peer) 4Novell Personal Netware, Netware Lite 4Windows for Workgroups, Windows 95, 98, 2000 4Windows NT Workstation 4Artisoft LANtastic SISTEMAS MAS USADOS SISTEMAS OPERATIVOS EN REDES LAN

22 Servidor archivos Cliente Windows 95 Impresóra CD-ROM Cliente Windows 98 RED PUNTO A PUNTO SISTEMAS OPERATIVOS EN REDES LAN 05 Mts. CABLE COAXIAL 02 TARJETAS DE RED 02 T 02 TERMINATIOR 50 OHM 05 Mts CABLE UTP NIVEL 5 02 TARJETAS DE RED 02 CONECTORES RJ45 SOFTWARE WIN 95/98/2000 MATERIALES PARA SU INSTALACION

23 RED CLIENTE - SERVIDOR Cliente DOSCliente OS/2Cliente Windows Servidor Netware SISTEMAS OPERATIVOS EN REDES LAN MATERIALES PARA SU INSTALACION SERVER WORKSTATION HUB SOFTWARE CABLE UTP TARJETAS DE RED CONECTORES RJ45 JACK
