GRÁFICAS DE CONTROL GRÁFICAS DE CONTROL POR ATRIBUTOS (Conteo)

Presentación del tema: "GRÁFICAS DE CONTROL GRÁFICAS DE CONTROL POR ATRIBUTOS (Conteo)"— Transcripción de la presentación:

1 GRÁFICAS DE CONTROL GRÁFICAS DE CONTROL POR ATRIBUTOS (Conteo)

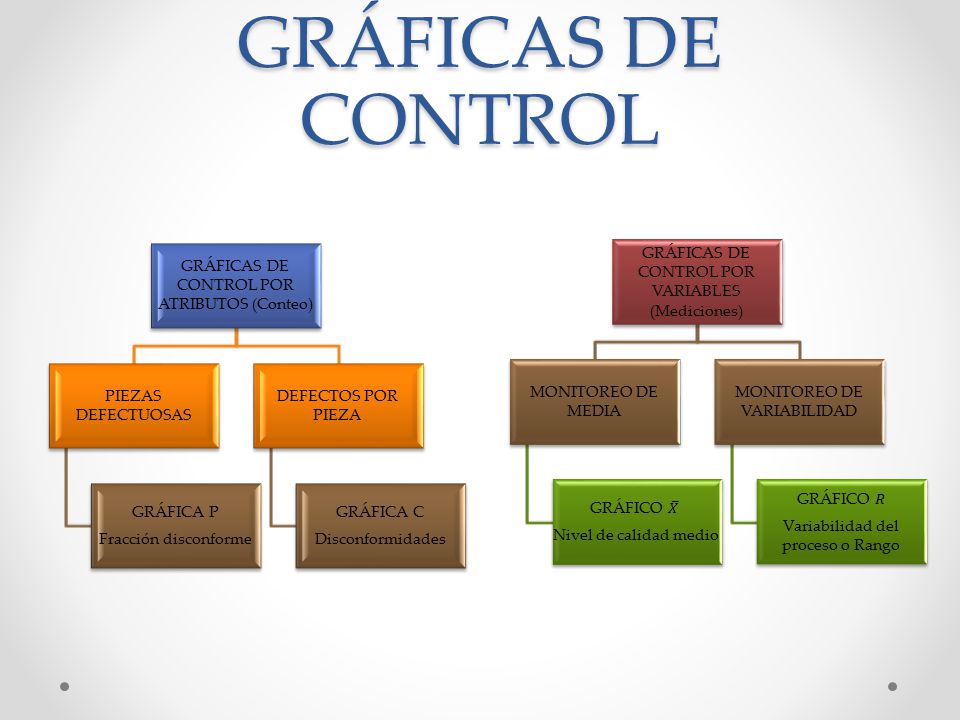

PIEZAS DEFECTUOSAS GRÁFICA P Fracción disconforme DEFECTOS POR PIEZA GRÁFICA C Disconformidades GRÁFICAS DE CONTROL POR VARIABLES (Mediciones) MONITOREO DE MEDIA GRÁFICO 𝑋 Nivel de calidad medio MONITOREO DE VARIABILIDAD GRÁFICO 𝑅 Variabilidad del proceso o Rango

2 GRÁFICA P

3 GRÁFICA P 𝑝 = 𝐷 𝑖 𝑛 cuando p es desconocida y la muestra n es constante. 𝑝 = 𝑖=1 𝑚 𝐷 𝑖 𝑚𝑛 promedio de las proporciones disconformes de las muestras individuales. Se clasifica la unidad de observación en una de dos categorías alternas, por ejemplo pasa o no pasa, cumple con las especificaciones y no cumple con las especificaciones;  Se puede rastrear la producción de unidades defectuosas en la muestra de observación

4 GRÁFICA P

5 GRÁFICA C Cuando una observación consiste en la cantidad de defectos por unidad de observación, se rastrean la cantidad de los defectos. La unidad puede estar formada por una sola pieza o un grupo de piezas.

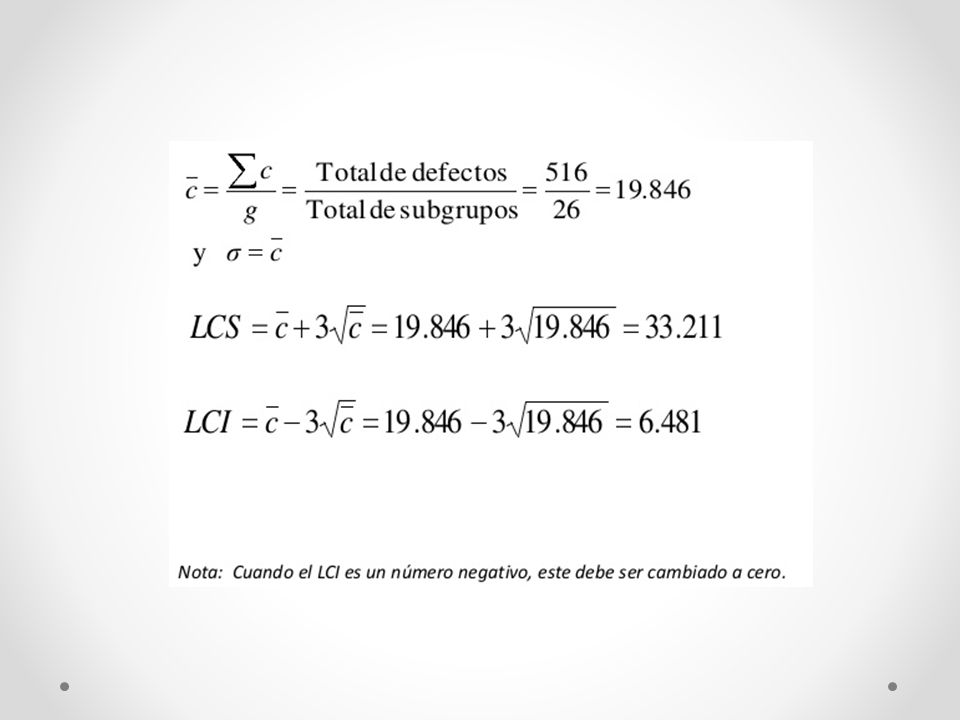

6 Ejemplo gráfico de control C

7

8

9 Gráfica de control 𝑋 Los límites de control están determinados de tal forma que resulta una probabilidad pequeña de que un valor dado de esté fuera de los límites por que, en realidad, el proceso está en control es decir mide el comportamiento de los datos respecto a la media.

10 Gráfica de control R Mide la variabilidad de los datos respecto a la media LSR = D4 𝑅 LCR = 𝑅 LIR = D3 𝑅

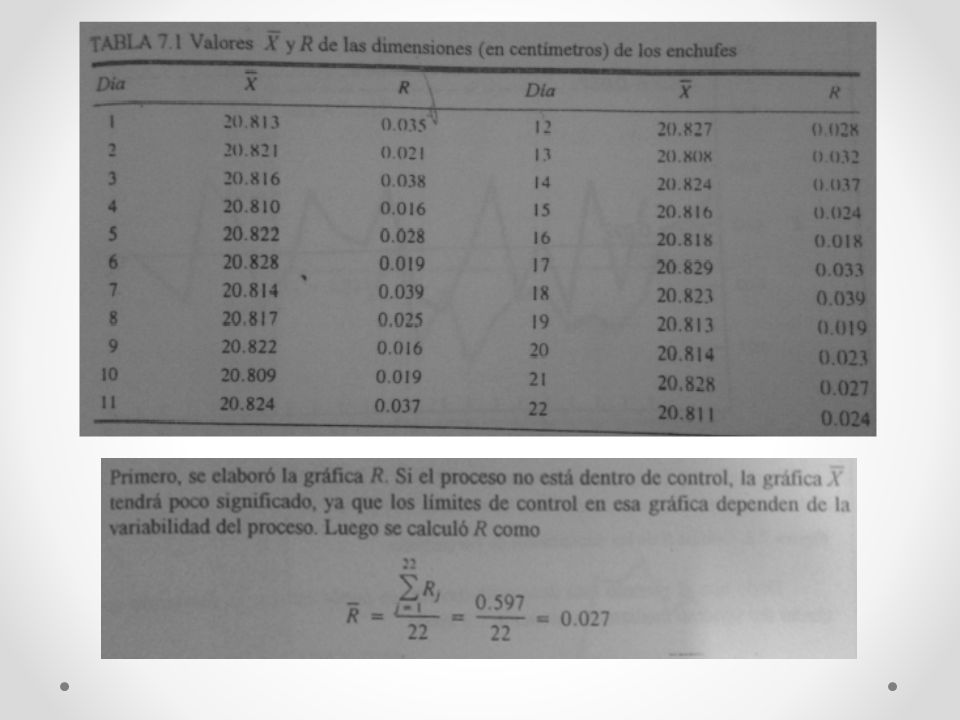

11 Ejemplo 𝑋 - R
