Ensayos NO Destructivos

Presentación del tema: "Ensayos NO Destructivos"— Transcripción de la presentación:

1

2 Ensayos NO Destructivos

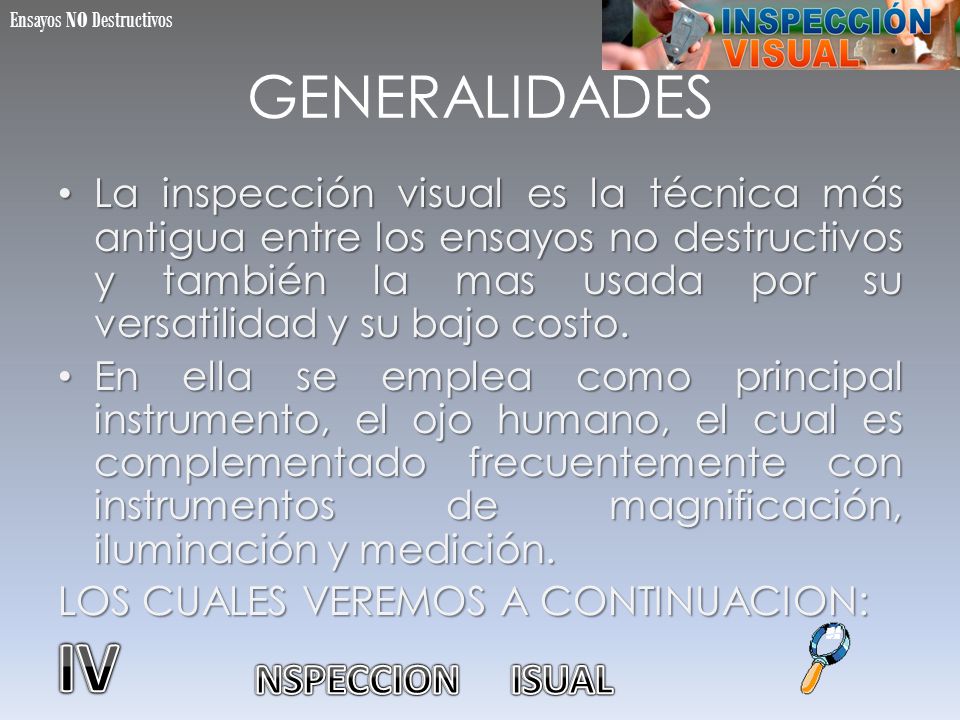

GENERALIDADES La inspección visual es la técnica más antigua entre los ensayos no destructivos y también la mas usada por su versatilidad y su bajo costo. En ella se emplea como principal instrumento, el ojo humano, el cual es complementado frecuentemente con instrumentos de magnificación, iluminación y medición. LOS CUALES VEREMOS A CONTINUACION:

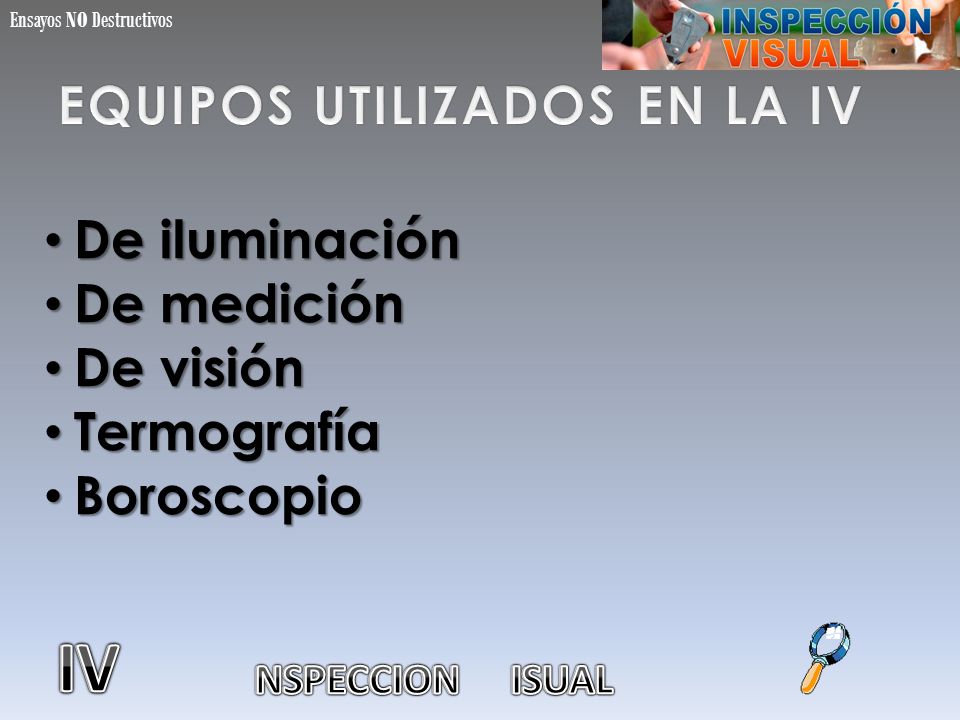

3 EQUIPOS UTILIZADOS EN LA IV
Ensayos NO Destructivos EQUIPOS UTILIZADOS EN LA IV De iluminación De medición De visión Termografía Boroscopio

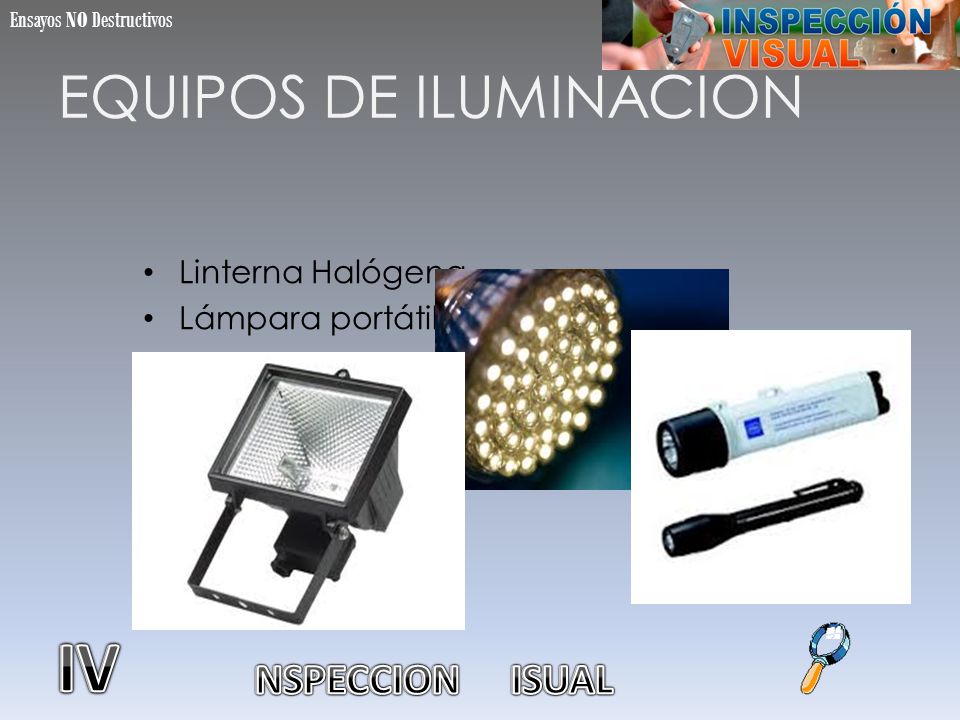

4 EQUIPOS DE ILUMINACION
Ensayos NO Destructivos EQUIPOS DE ILUMINACION Linterna Halógena. Lámpara portátil.

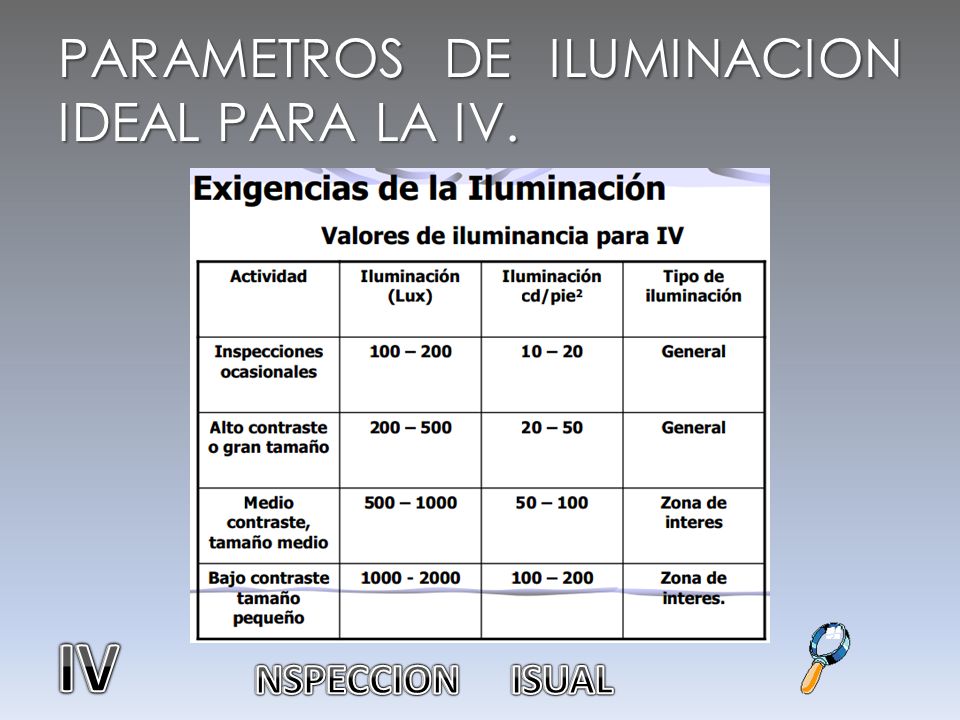

5 PARAMETROS DE ILUMINACION IDEAL PARA LA IV.

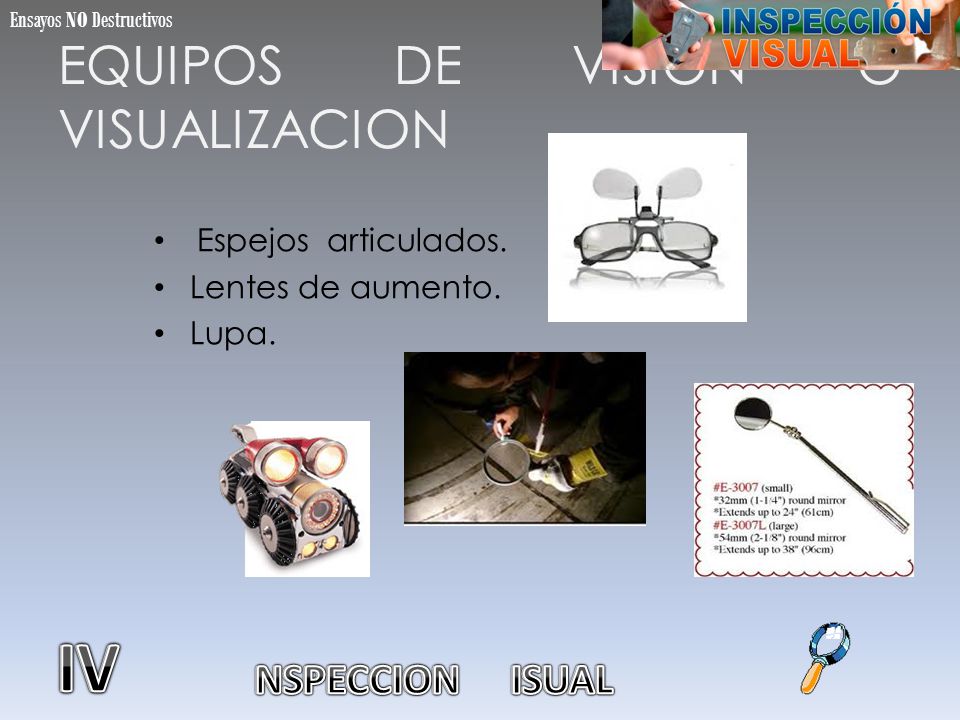

6 EQUIPOS DE VISION O VISUALIZACION
Ensayos NO Destructivos EQUIPOS DE VISION O VISUALIZACION Espejos articulados. Lentes de aumento. Lupa.

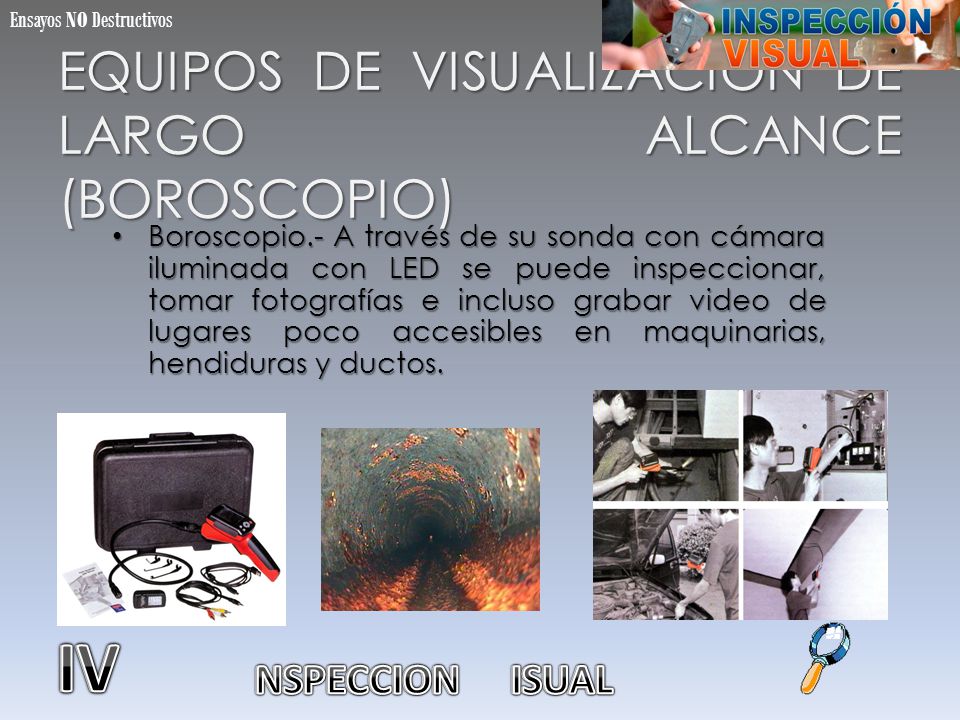

7 EQUIPOS DE VISUALIZACION DE LARGO ALCANCE (BOROSCOPIO)
Ensayos NO Destructivos EQUIPOS DE VISUALIZACION DE LARGO ALCANCE (BOROSCOPIO) Boroscopio.- A través de su sonda con cámara iluminada con LED se puede inspeccionar, tomar fotografías e incluso grabar video de lugares poco accesibles en maquinarias, hendiduras y ductos.

8 ENDOSCOPIO Los endoscopios son accesorios ópticos que se emplean en la inspección de superficies internas Son utilizados para la inspección remota de motores a reacción , cilindros, tanques y otros sitios cerrados Un sistema endoscópico está formado por una micro cámara de video con una fuente luminosa incorporada, situada en el extremo de un tubo flexible que se introduce en las zonas a inspeccionar

9

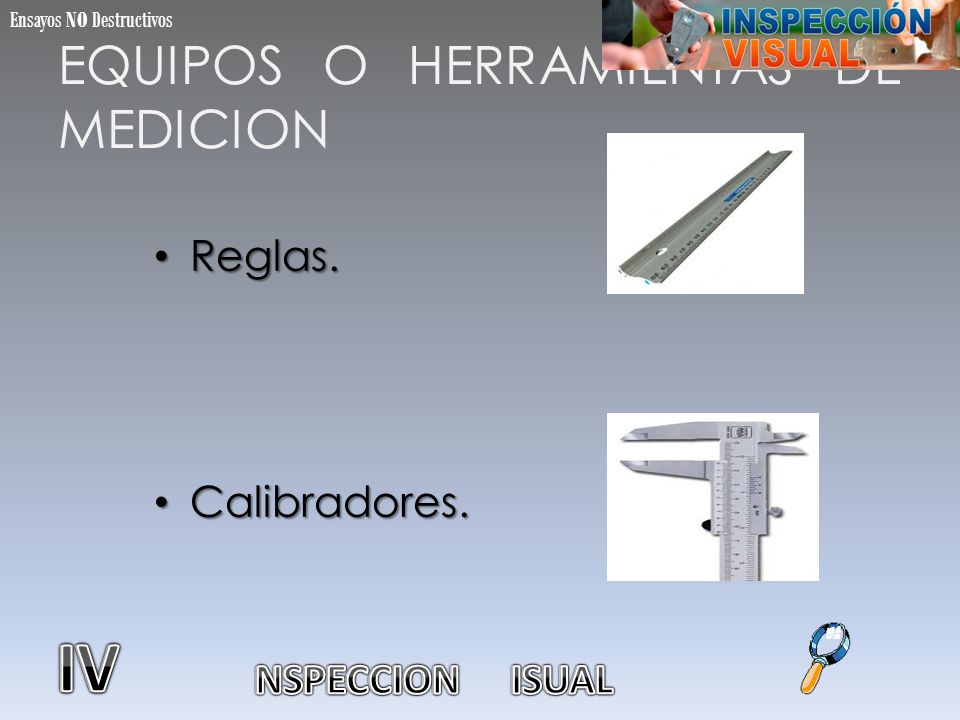

10 EQUIPOS O HERRAMIENTAS DE MEDICION
Ensayos NO Destructivos EQUIPOS O HERRAMIENTAS DE MEDICION Reglas. Calibradores.

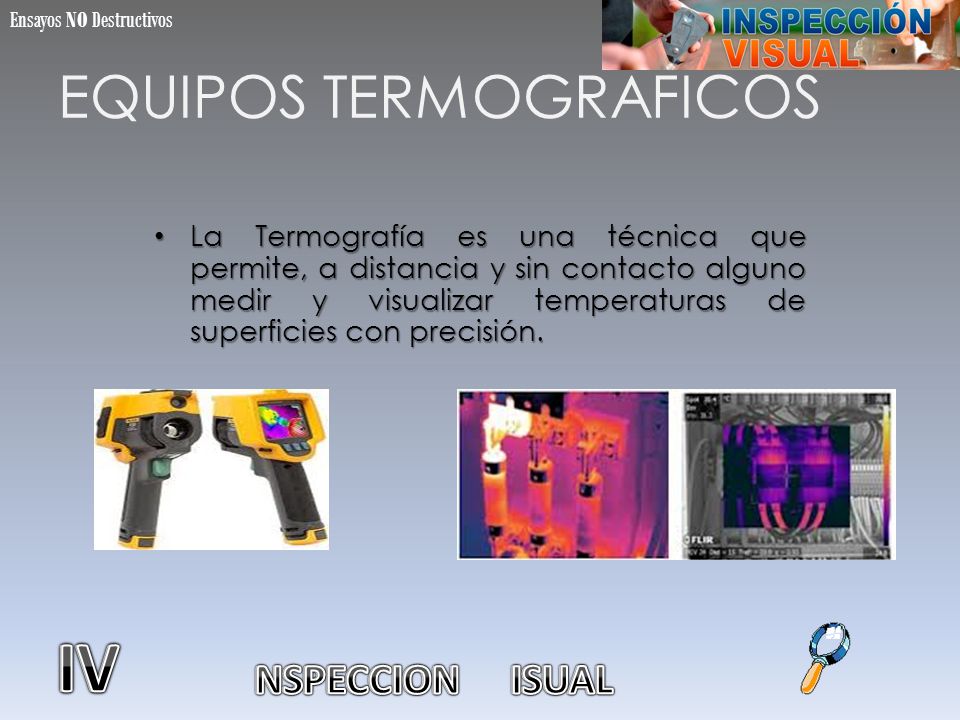

11 EQUIPOS TERMOGRAFICOS
Ensayos NO Destructivos EQUIPOS TERMOGRAFICOS La Termografía es una técnica que permite, a distancia y sin contacto alguno medir y visualizar temperaturas de superficies con precisión.

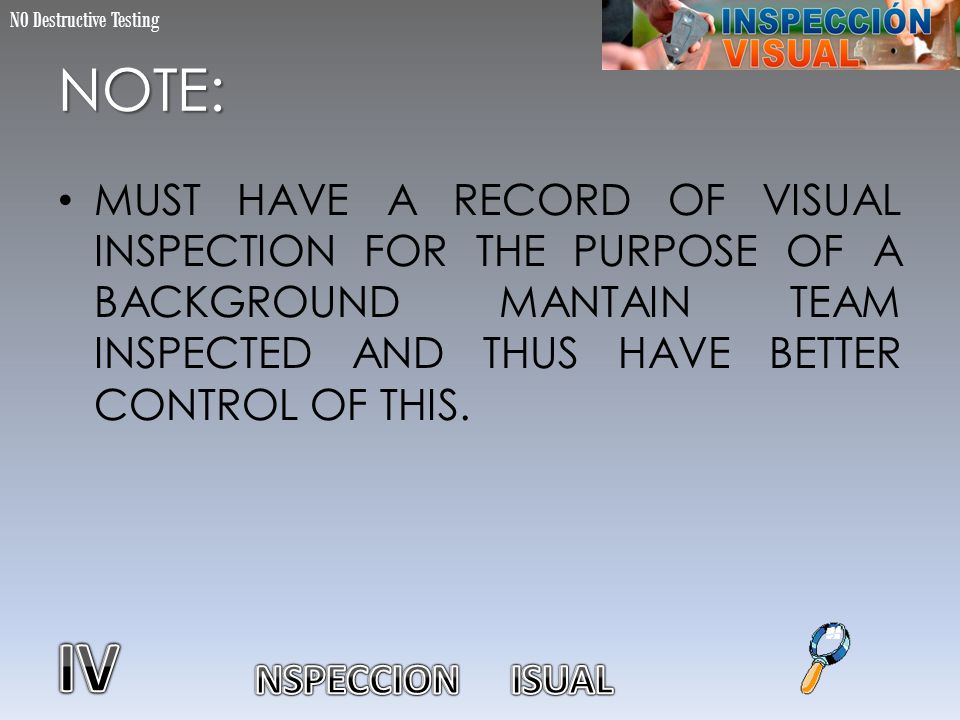

12 NO Destructive Testing
NOTE: MUST HAVE A RECORD OF VISUAL INSPECTION FOR THE PURPOSE OF A BACKGROUND MANTAIN TEAM INSPECTED AND THUS HAVE BETTER CONTROL OF THIS. REGISTRO – RECORD, BACGROUND – ANTECEDENTE, TEAM - EQUIPO

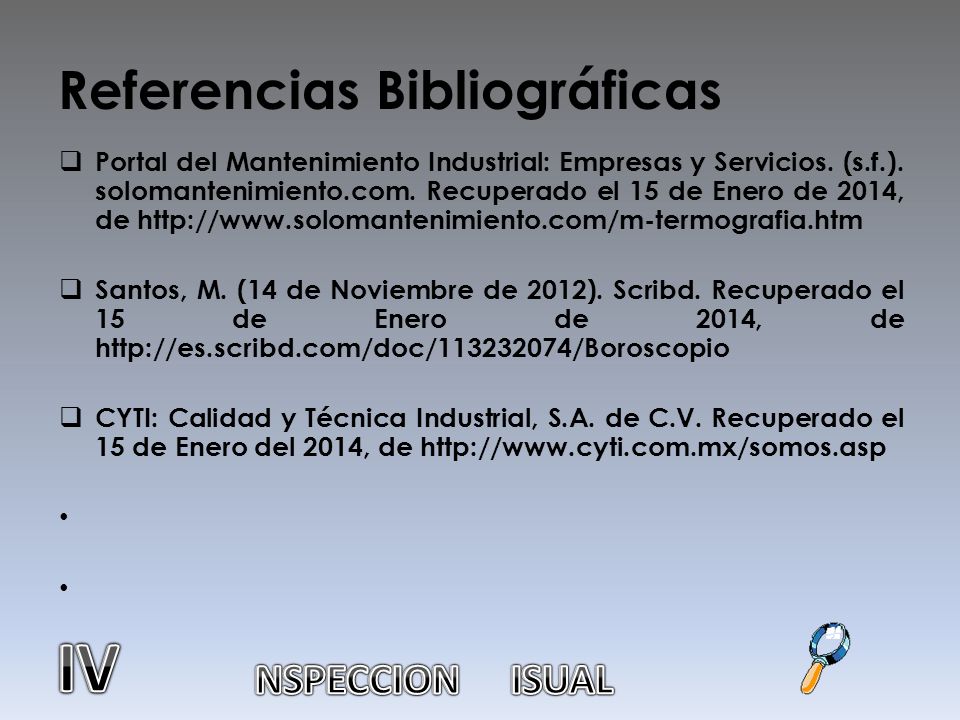

13 Referencias Bibliográficas
Portal del Mantenimiento Industrial: Empresas y Servicios. (s.f.). solomantenimiento.com. Recuperado el 15 de Enero de 2014, de Santos, M. (14 de Noviembre de 2012). Scribd. Recuperado el 15 de Enero de 2014, de CYTI: Calidad y Técnica Industrial, S.A. de C.V. Recuperado el 15 de Enero del 2014, de
