Triturado Área Académica: Licenciatura en Ingeniería Mecánica

Presentación del tema: "Triturado Área Académica: Licenciatura en Ingeniería Mecánica"— Transcripción de la presentación:

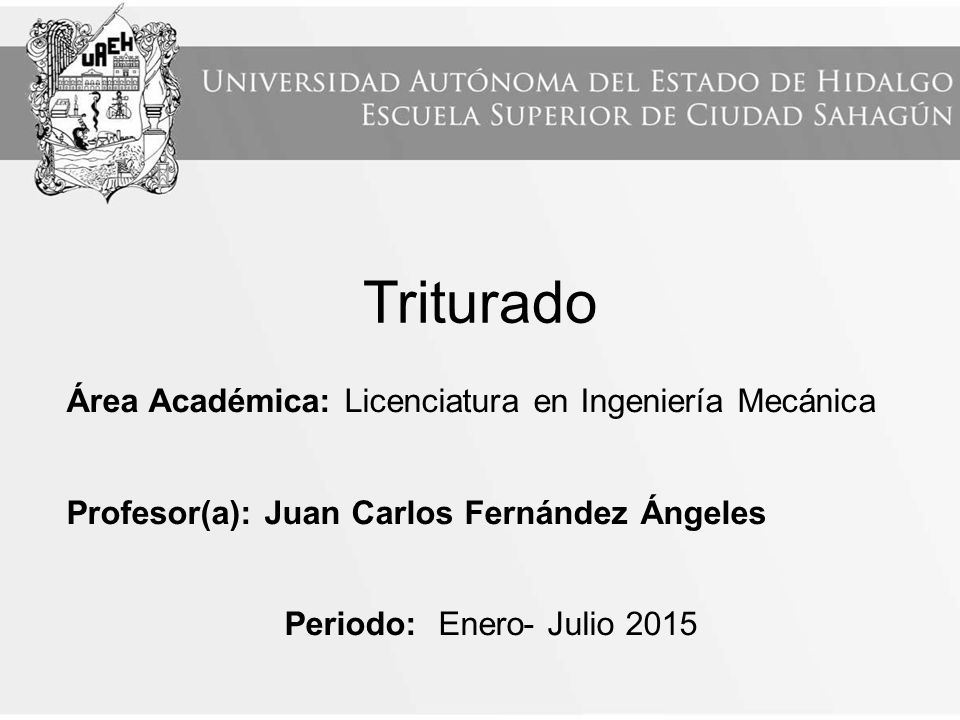

1 Triturado Área Académica: Licenciatura en Ingeniería Mecánica
Profesor(a): Juan Carlos Fernández Ángeles Periodo: Enero- Julio 2015

2 Triturado Resumen El triturado forma parte de la preparación de materia prima para su posterior procesamiento y la realización de algún elemento, mas comúnmente en la elaboración de cerámicos y materiales sinterizados.. Se refiere a la ruptura de grandes trozos de material extraído de minas para su reducción de tamaño.

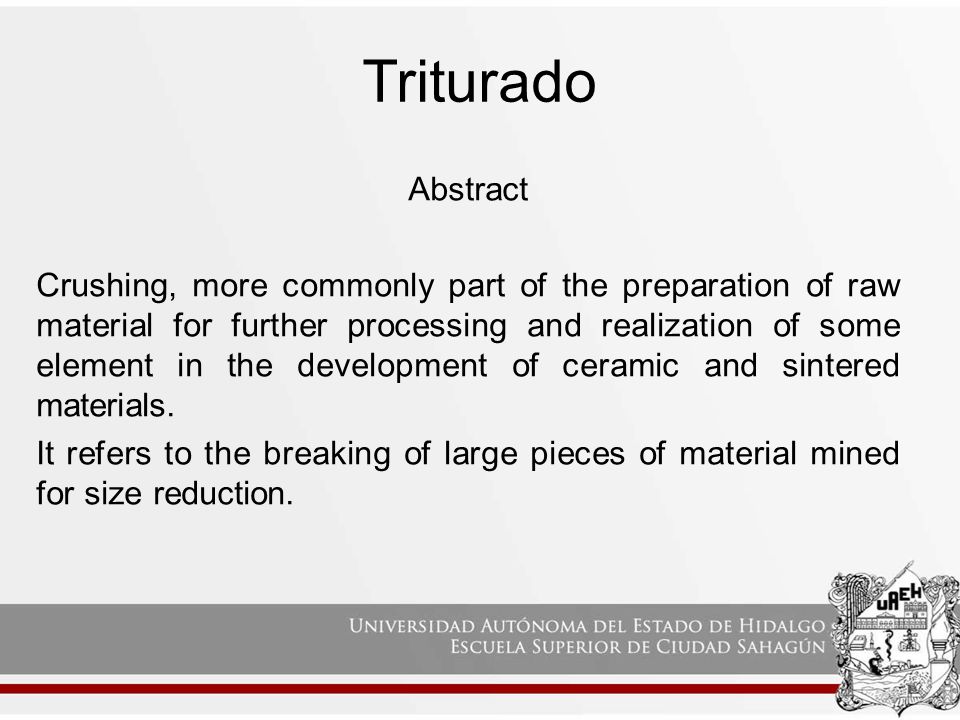

3 Triturado Abstract Crushing, more commonly part of the preparation of raw material for further processing and realization of some element in the development of ceramic and sintered materials. It refers to the breaking of large pieces of material mined for size reduction.

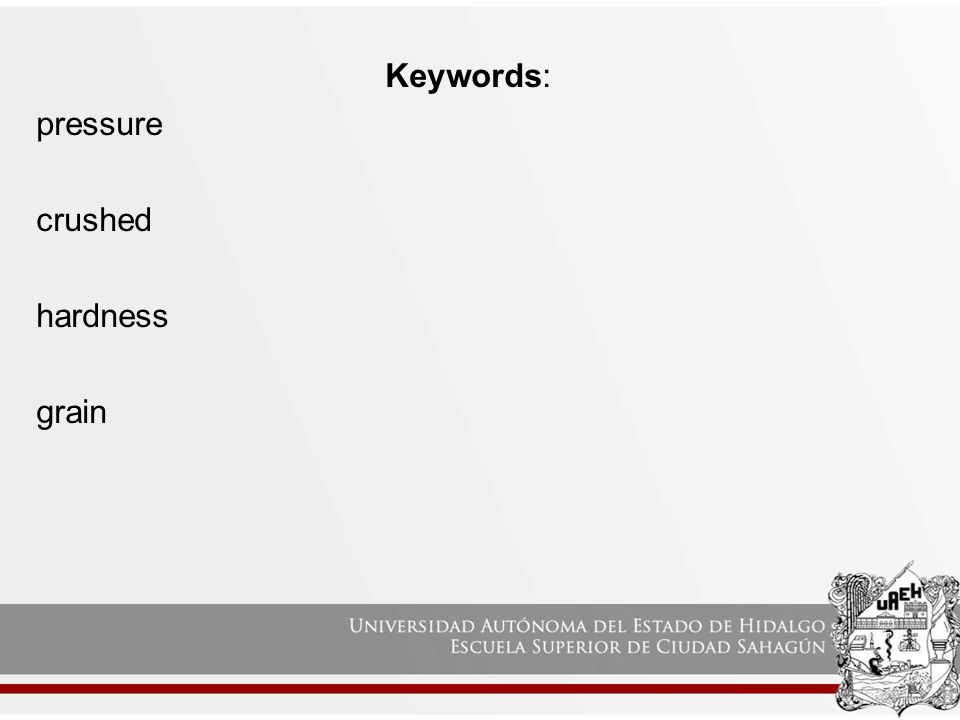

4 Keywords: pressure crushed hardness grain

5 Triturado Objetivo: Reducir el tamaño de los trozos del material a triturar haciéndolos pasar a través de quebrantadoras y molinos sin llegar a convertirlos en polvo.

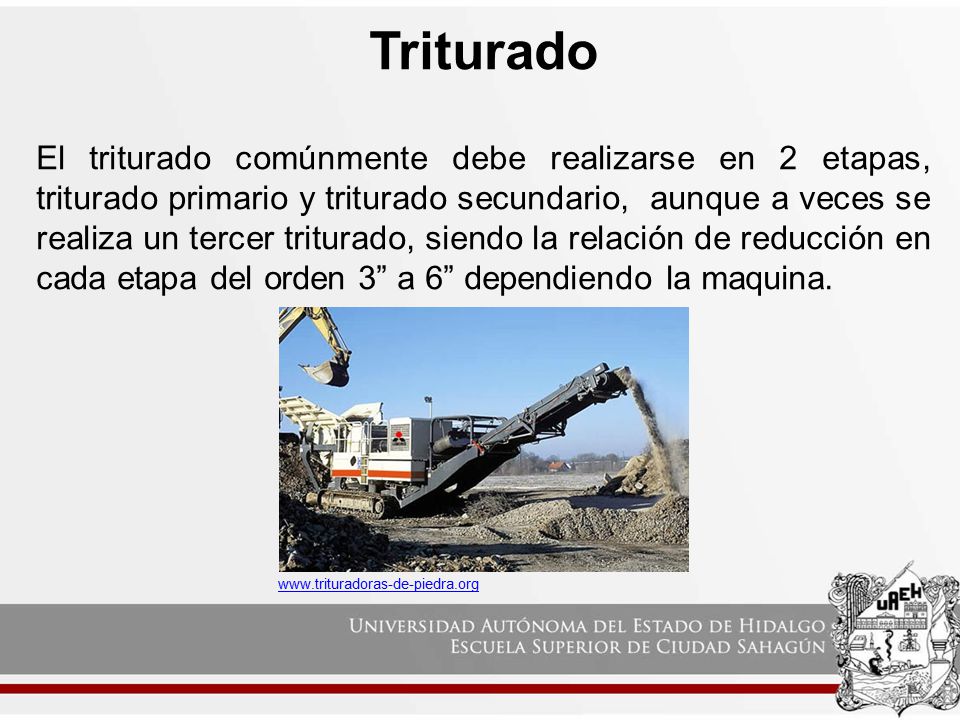

6 Triturado El triturado comúnmente debe realizarse en 2 etapas, triturado primario y triturado secundario, aunque a veces se realiza un tercer triturado, siendo la relación de reducción en cada etapa del orden 3” a 6” dependiendo la maquina.

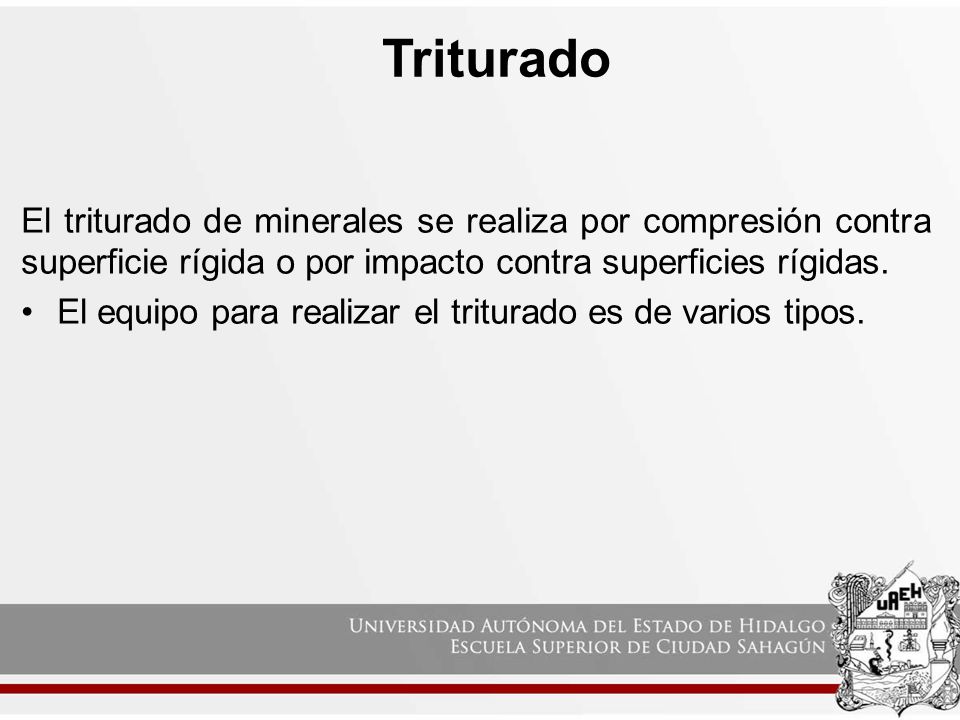

7 Triturado El triturado de minerales se realiza por compresión contra superficie rígida o por impacto contra superficies rígidas. El equipo para realizar el triturado es de varios tipos.

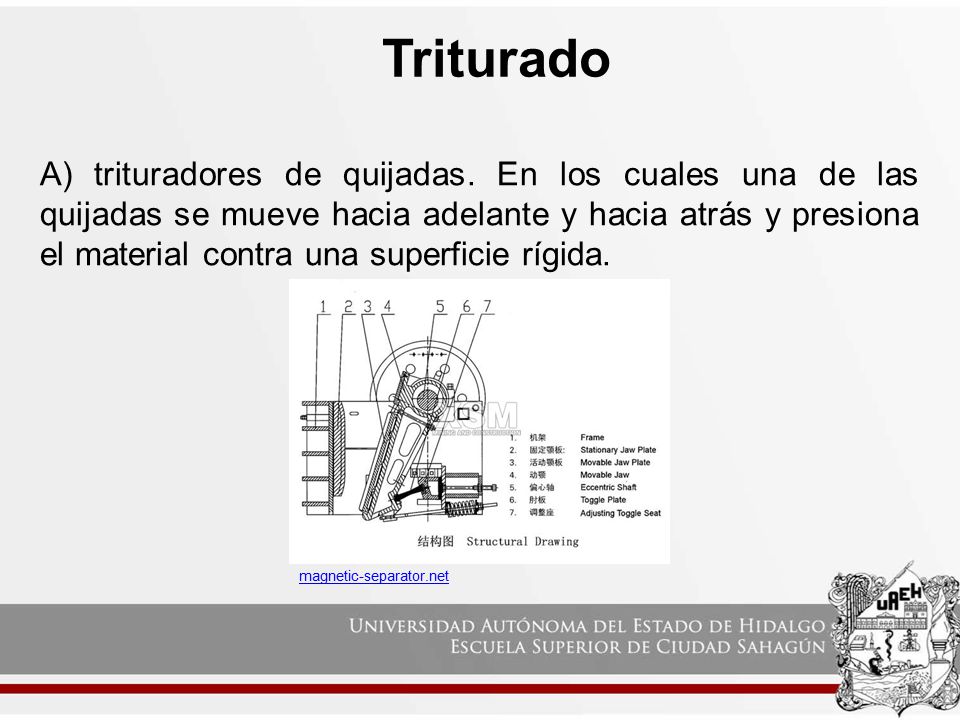

8 Triturado A) trituradores de quijadas. En los cuales una de las quijadas se mueve hacia adelante y hacia atrás y presiona el material contra una superficie rígida. magnetic-separator.net

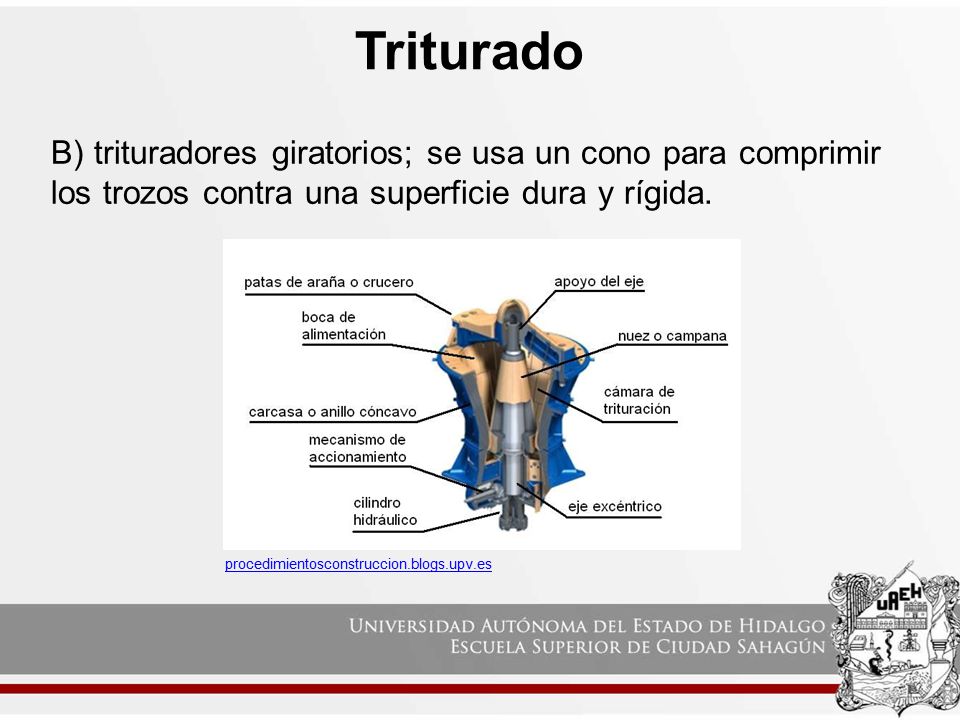

9 Triturado B) trituradores giratorios; se usa un cono para comprimir los trozos contra una superficie dura y rígida. procedimientosconstruccion.blogs.upv.es

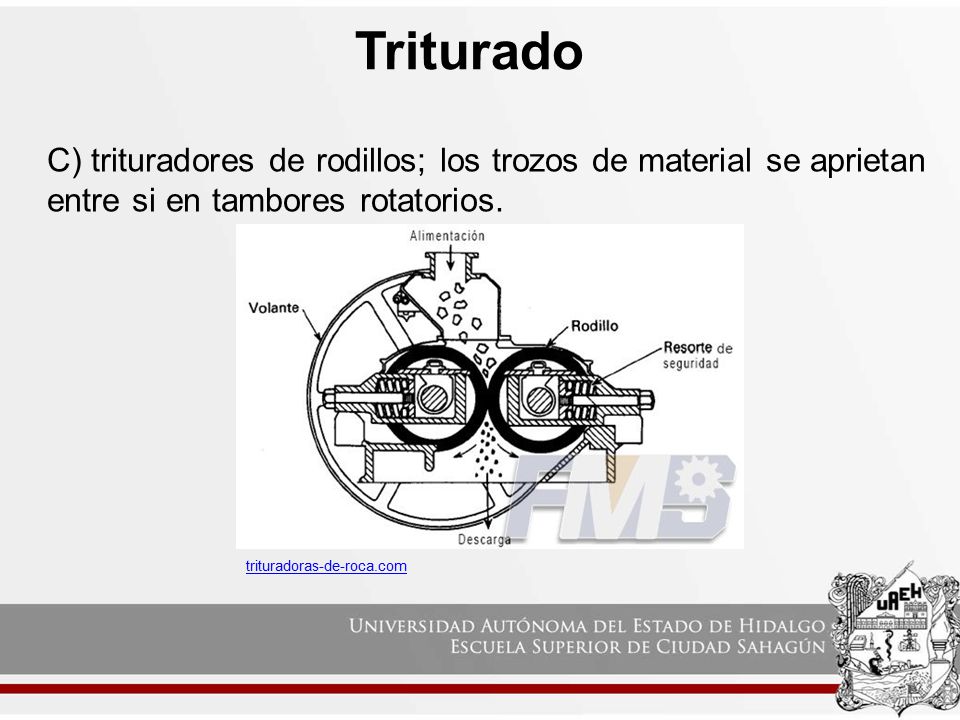

10 Triturado C) trituradores de rodillos; los trozos de material se aprietan entre si en tambores rotatorios. trituradoras-de-roca.com

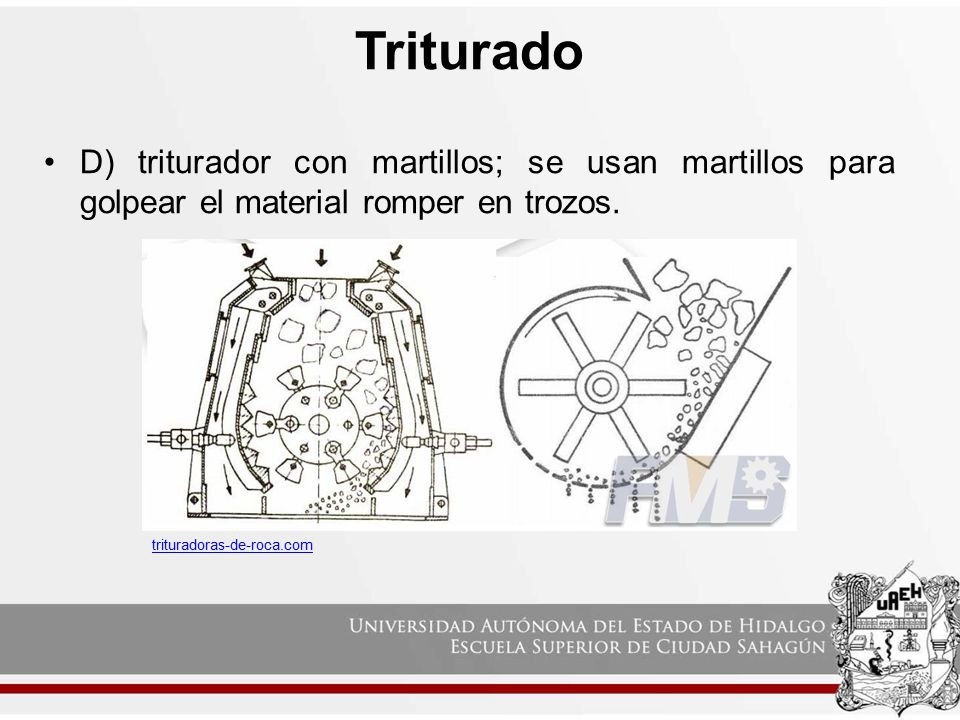

11 Triturado D) triturador con martillos; se usan martillos para golpear el material romper en trozos. trituradoras-de-roca.com

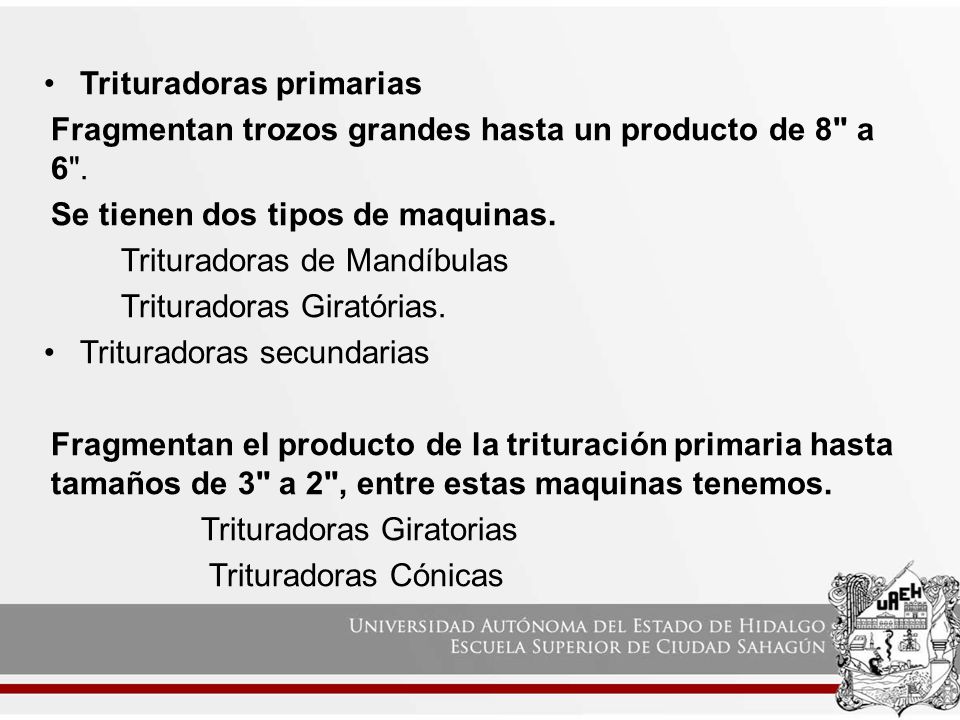

12 Trituradoras primarias
Fragmentan trozos grandes hasta un producto de 8" a 6". Se tienen dos tipos de maquinas. Trituradoras de Mandíbulas Trituradoras Giratórias. Trituradoras secundarias Fragmentan el producto de la trituración primaria hasta tamaños de 3" a 2", entre estas maquinas tenemos. Trituradoras Giratorias Trituradoras Cónicas

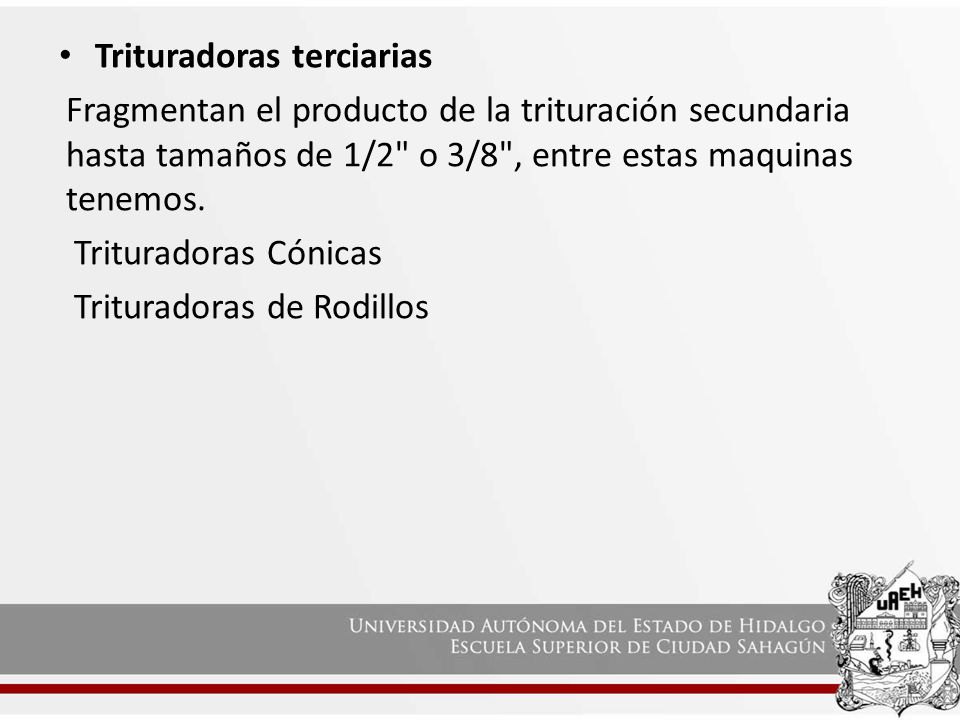

13 Trituradoras terciarias
Fragmentan el producto de la trituración secundaria hasta tamaños de 1/2" o 3/8", entre estas maquinas tenemos. Trituradoras Cónicas Trituradoras de Rodillos

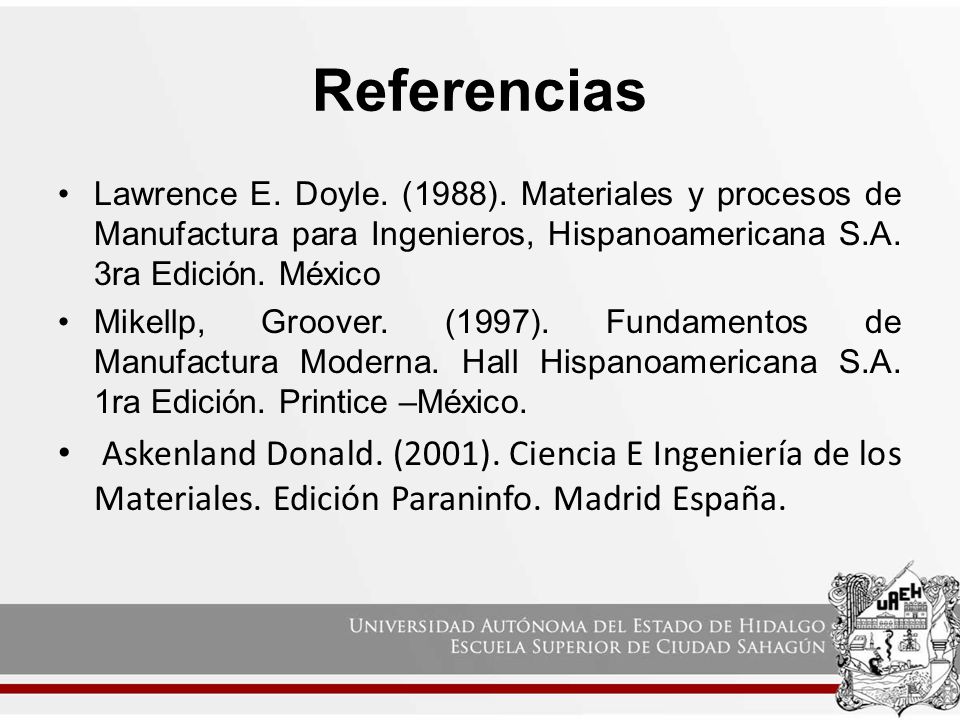

14 Referencias Lawrence E. Doyle. (1988). Materiales y procesos de Manufactura para Ingenieros, Hispanoamericana S.A. 3ra Edición. México Mikellp, Groover. (1997). Fundamentos de Manufactura Moderna. Hall Hispanoamericana S.A. 1ra Edición. Printice –México. Askenland Donald. (2001). Ciencia E Ingeniería de los Materiales. Edición Paraninfo. Madrid España.
