1 UD. 10. PRODUCCION Y DISTRIBUCION DE LA ENERGIA. ENERGIAS ALTERNATIVAS.

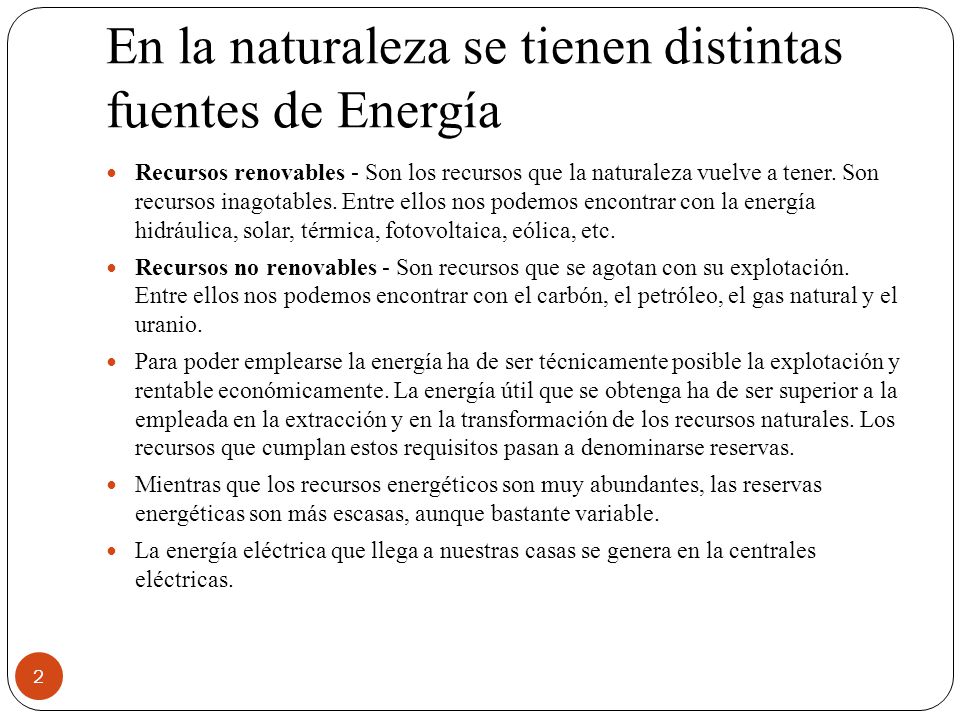

2 En la naturaleza se tienen distintas fuentes de Energía
Recursos renovables - Son los recursos que la naturaleza vuelve a tener. Son recursos inagotables. Entre ellos nos podemos encontrar con la energía hidráulica, solar, térmica, fotovoltaica, eólica, etc. Recursos no renovables - Son recursos que se agotan con su explotación. Entre ellos nos podemos encontrar con el carbón, el petróleo, el gas natural y el uranio. Para poder emplearse la energía ha de ser técnicamente posible la explotación y rentable económicamente. La energía útil que se obtenga ha de ser superior a la empleada en la extracción y en la transformación de los recursos naturales. Los recursos que cumplan estos requisitos pasan a denominarse reservas. Mientras que los recursos energéticos son muy abundantes, las reservas energéticas son más escasas, aunque bastante variable. La energía eléctrica que llega a nuestras casas se genera en la centrales eléctricas.

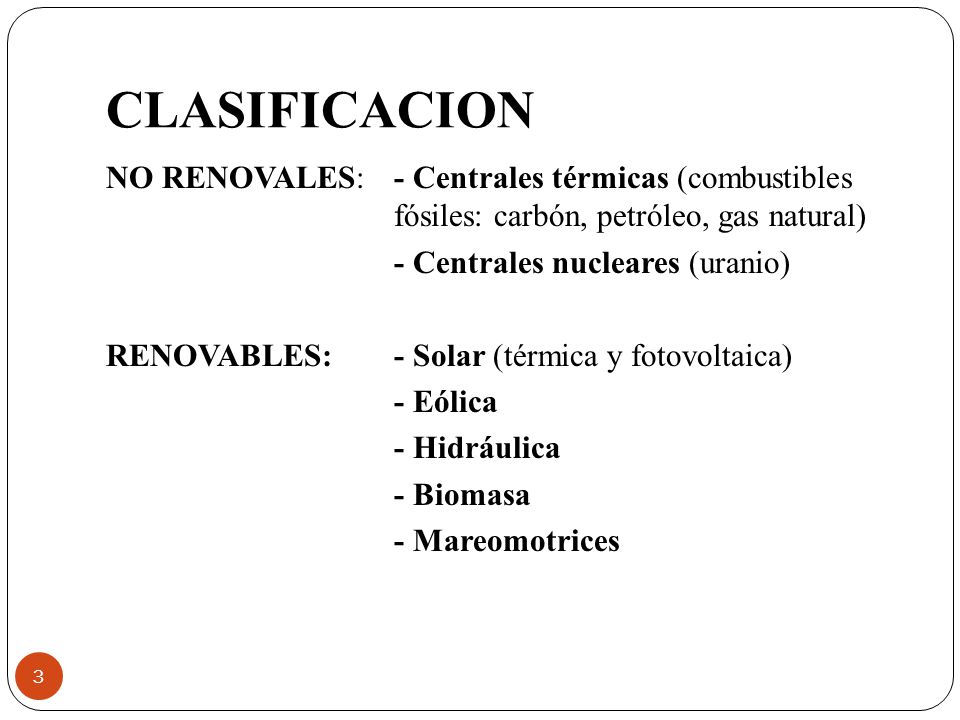

3 CLASIFICACION NO RENOVALES: - Centrales térmicas (combustibles fósiles: carbón, petróleo, gas natural) - Centrales nucleares (uranio) RENOVABLES: - Solar (térmica y fotovoltaica) - Eólica - Hidráulica - Biomasa - Mareomotrices

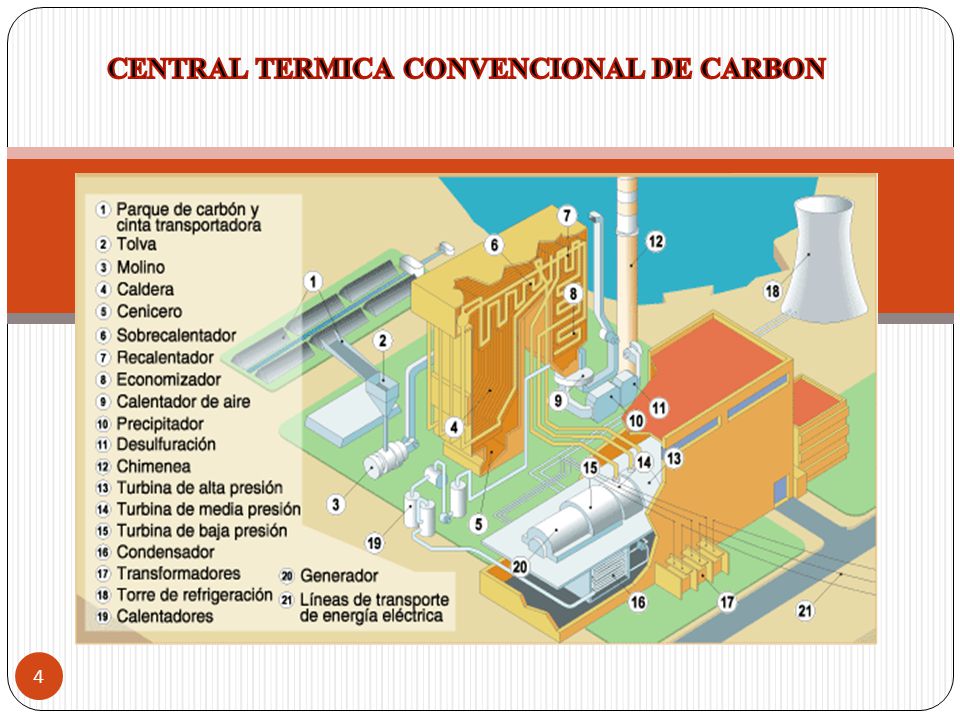

4 CENTRAL TERMICA CONVENCIONAL DE CARBON

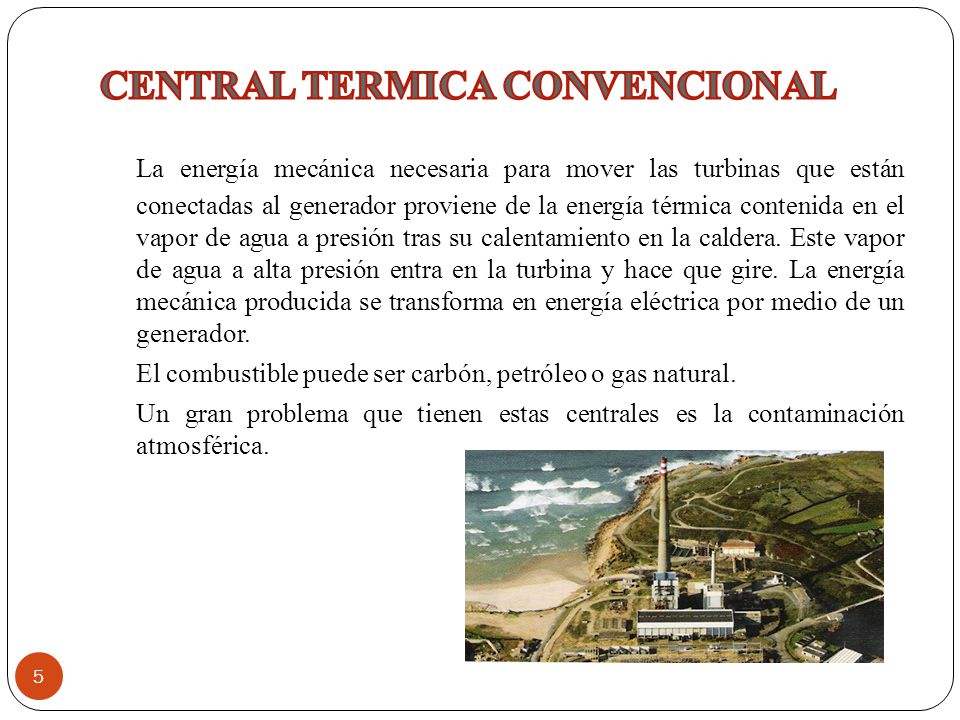

5 CENTRAL TERMICA CONVENCIONAL
La energía mecánica necesaria para mover las turbinas que están conectadas al generador proviene de la energía térmica contenida en el vapor de agua a presión tras su calentamiento en la caldera. Este vapor de agua a alta presión entra en la turbina y hace que gire. La energía mecánica producida se transforma en energía eléctrica por medio de un generador. El combustible puede ser carbón, petróleo o gas natural. Un gran problema que tienen estas centrales es la contaminación atmosférica.

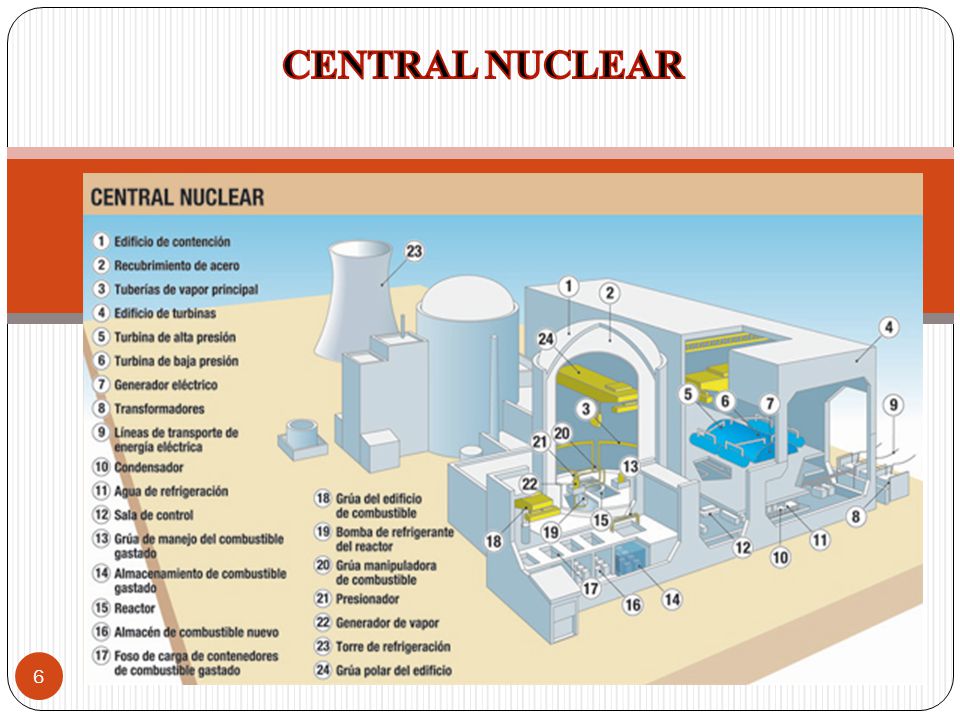

6 CENTRAL NUCLEAR

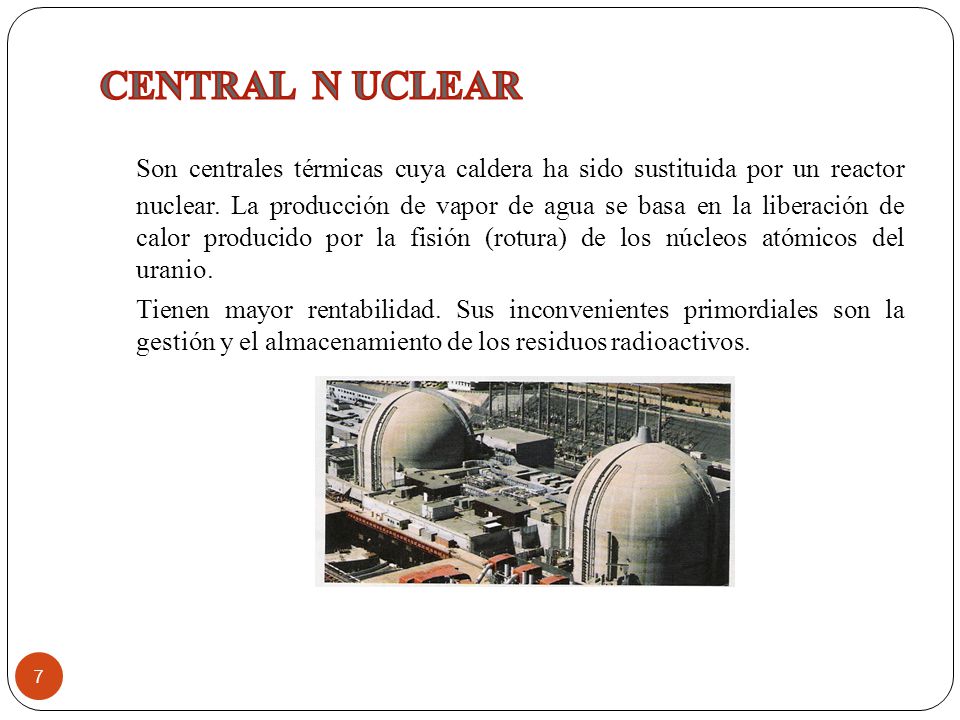

7 CENTRAL N UCLEAR Son centrales térmicas cuya caldera ha sido sustituida por un reactor nuclear. La producción de vapor de agua se basa en la liberación de calor producido por la fisión (rotura) de los núcleos atómicos del uranio. Tienen mayor rentabilidad. Sus inconvenientes primordiales son la gestión y el almacenamiento de los residuos radioactivos.

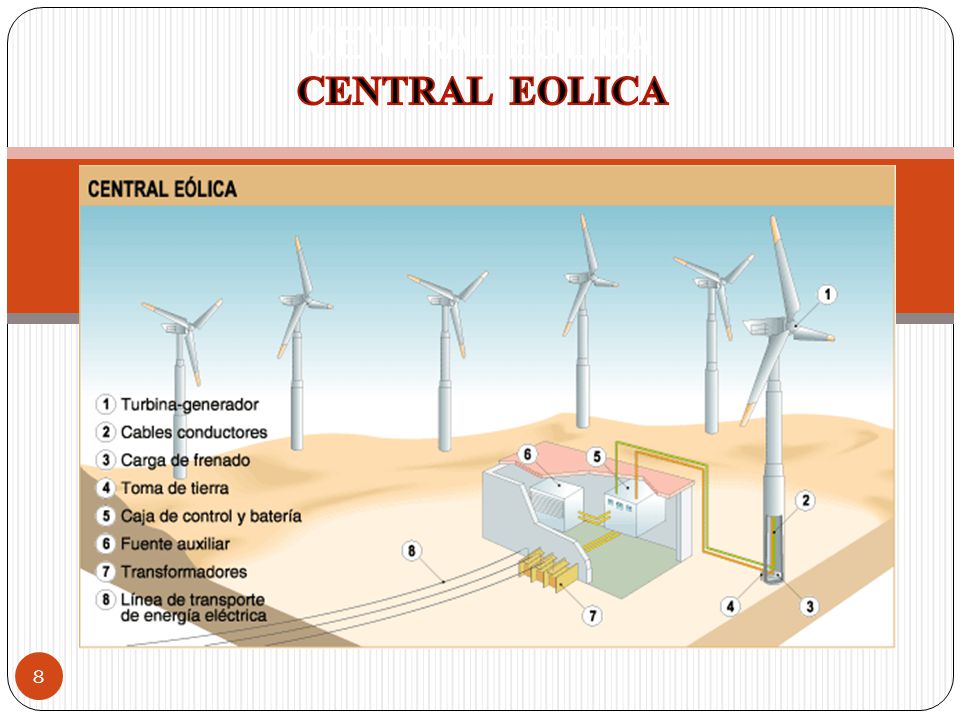

8 CENTRAL EÓLICA CENTRAL EOLICA

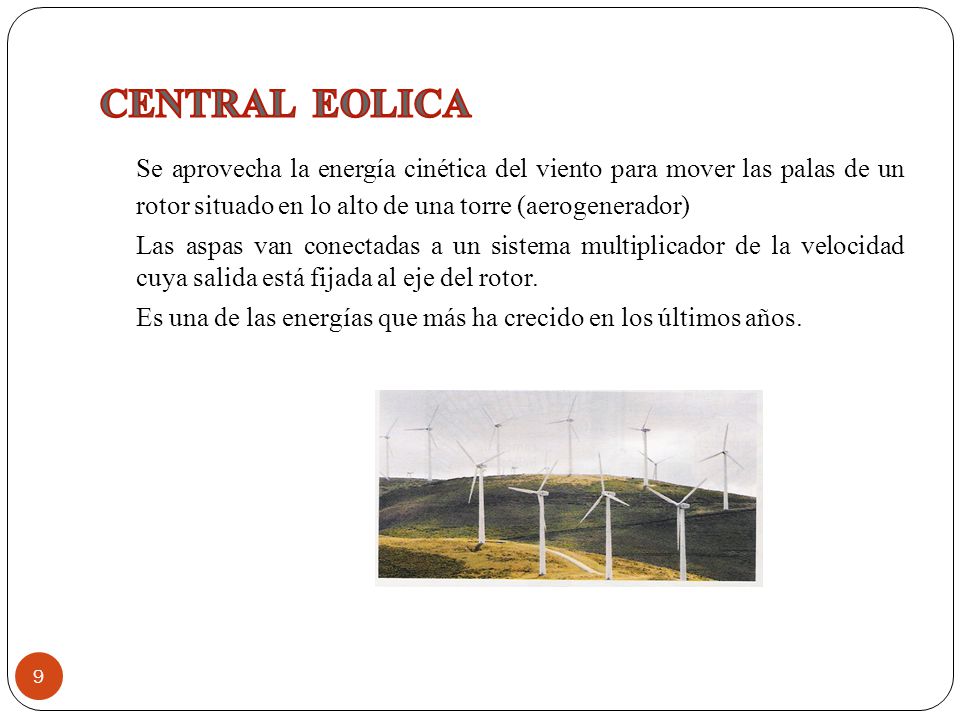

9 CENTRAL EOLICA Se aprovecha la energía cinética del viento para mover las palas de un rotor situado en lo alto de una torre (aerogenerador) Las aspas van conectadas a un sistema multiplicador de la velocidad cuya salida está fijada al eje del rotor. Es una de las energías que más ha crecido en los últimos años.

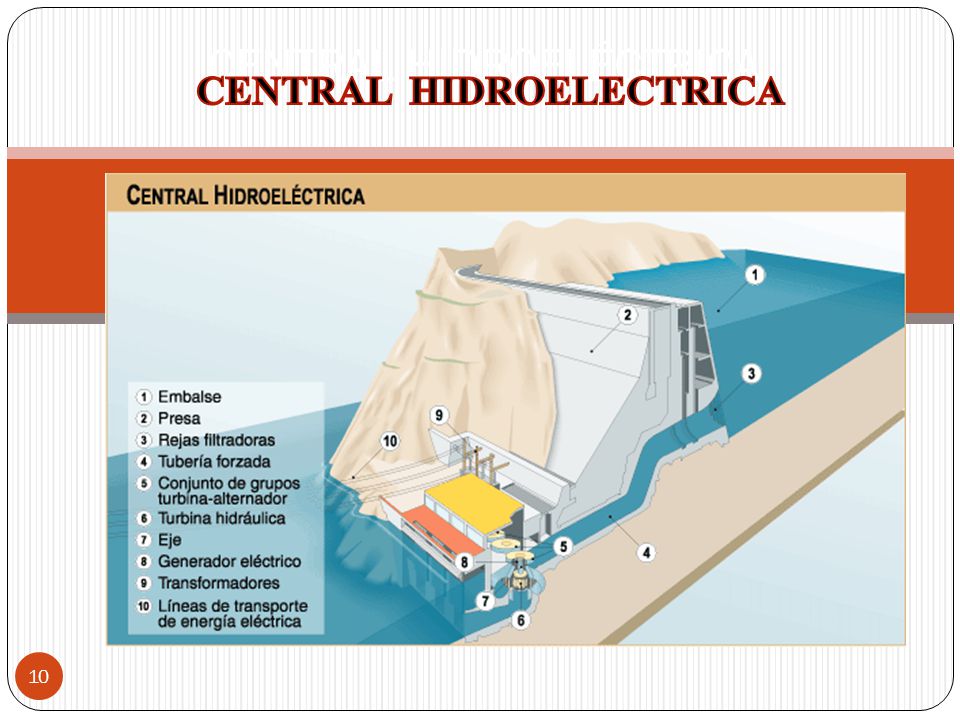

10 CENTRAL HIDROELÉCTRICA
CENTRAL HIDROELECTRICA

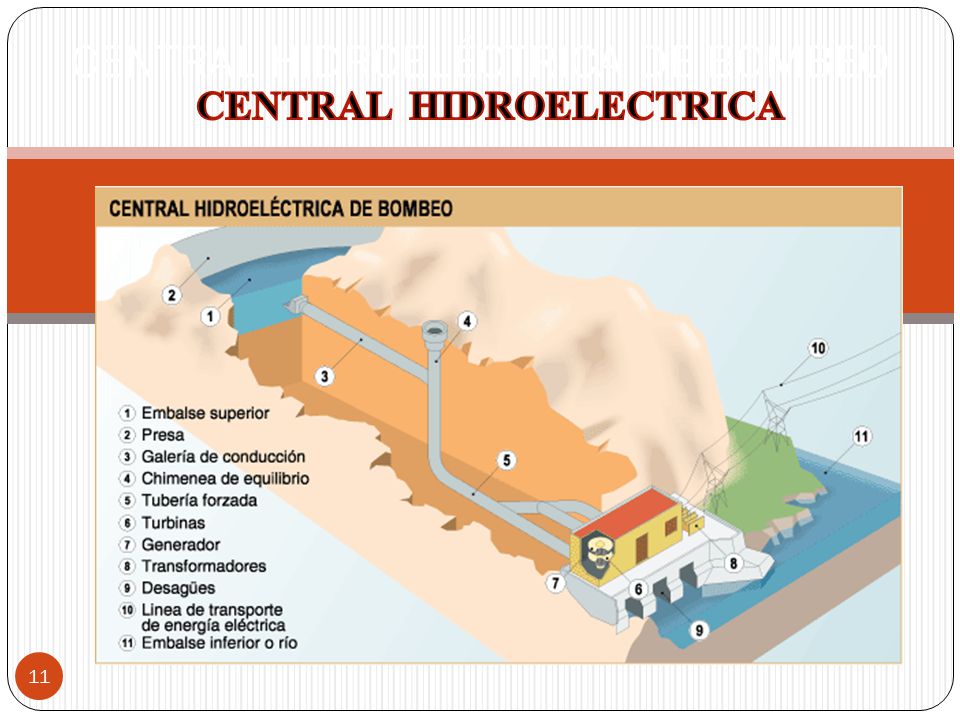

11 CENTRAL HIDROELÉCTRICA DE BOMBEO
CENTRAL HIDROELECTRICA

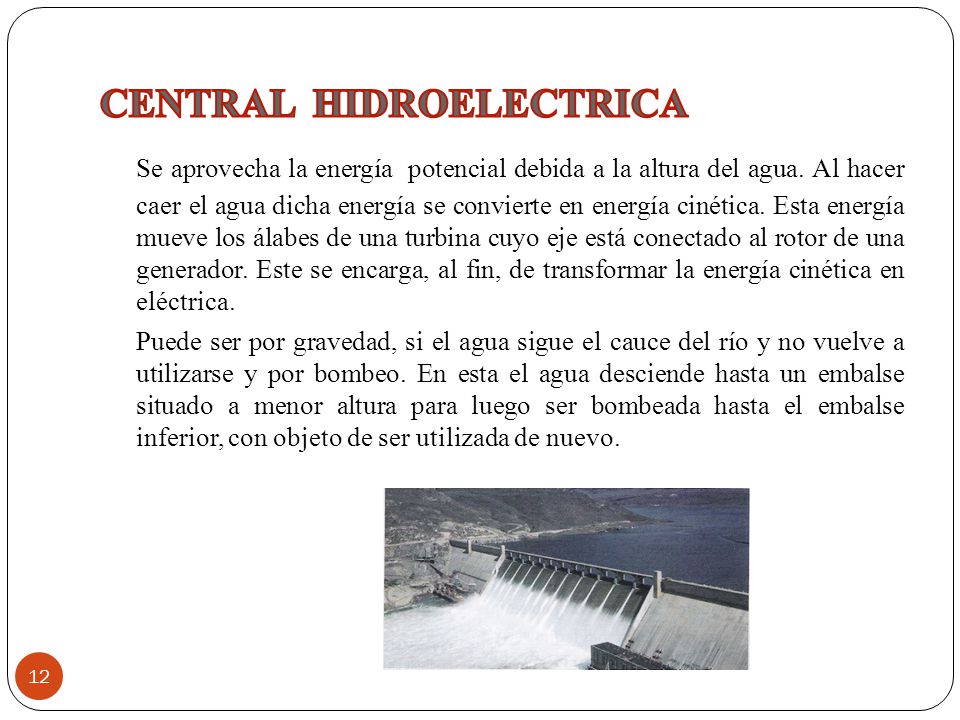

12 CENTRAL HIDROELECTRICA
Se aprovecha la energía potencial debida a la altura del agua. Al hacer caer el agua dicha energía se convierte en energía cinética. Esta energía mueve los álabes de una turbina cuyo eje está conectado al rotor de una generador. Este se encarga, al fin, de transformar la energía cinética en eléctrica. Puede ser por gravedad, si el agua sigue el cauce del río y no vuelve a utilizarse y por bombeo. En esta el agua desciende hasta un embalse situado a menor altura para luego ser bombeada hasta el embalse inferior, con objeto de ser utilizada de nuevo.

13 CENTRAL TÉRMICA SOLAR CENTRAL SOLAR TERMICA

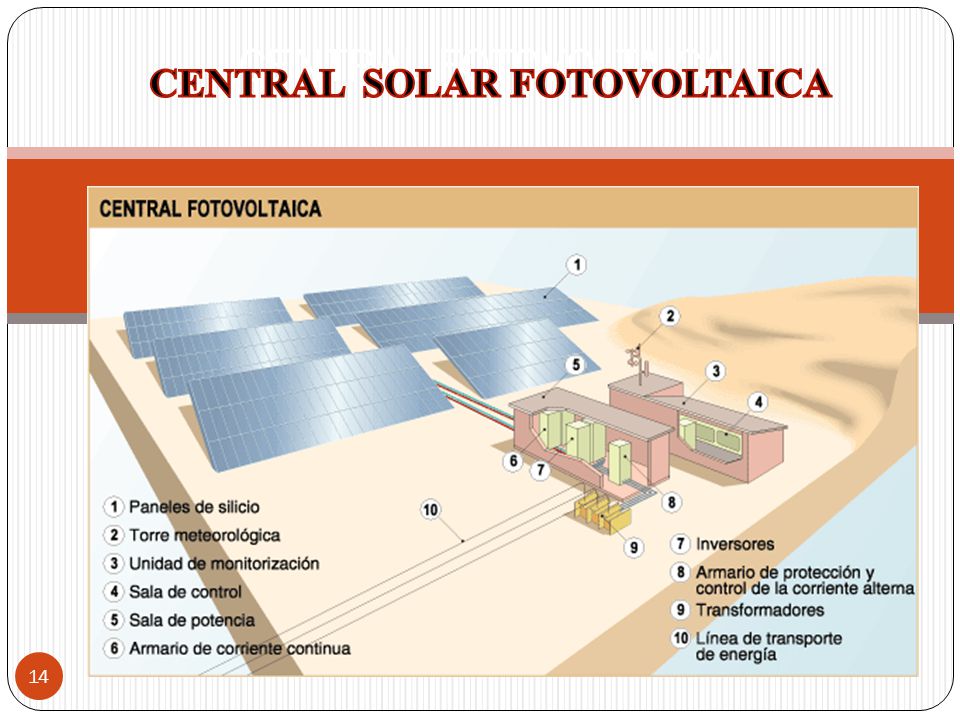

14 CENTRAL SOLAR FOTOVOLTAICA
CENTRAL FOTOVOLTAICA CENTRAL SOLAR FOTOVOLTAICA

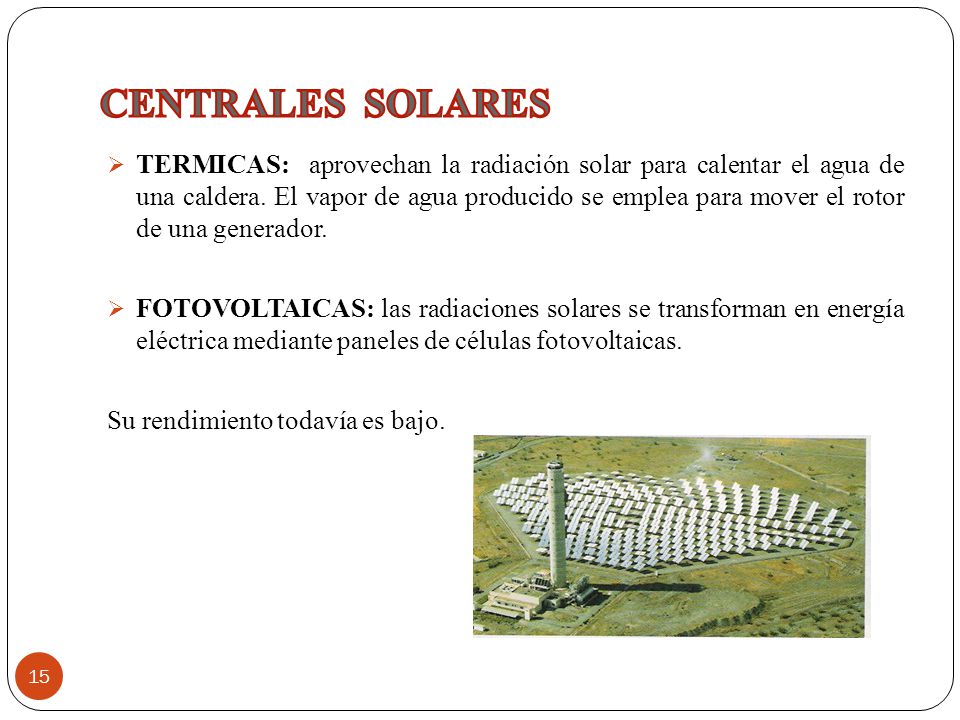

15 CENTRALES SOLARES TERMICAS: aprovechan la radiación solar para calentar el agua de una caldera. El vapor de agua producido se emplea para mover el rotor de una generador. FOTOVOLTAICAS: las radiaciones solares se transforman en energía eléctrica mediante paneles de células fotovoltaicas. Su rendimiento todavía es bajo.

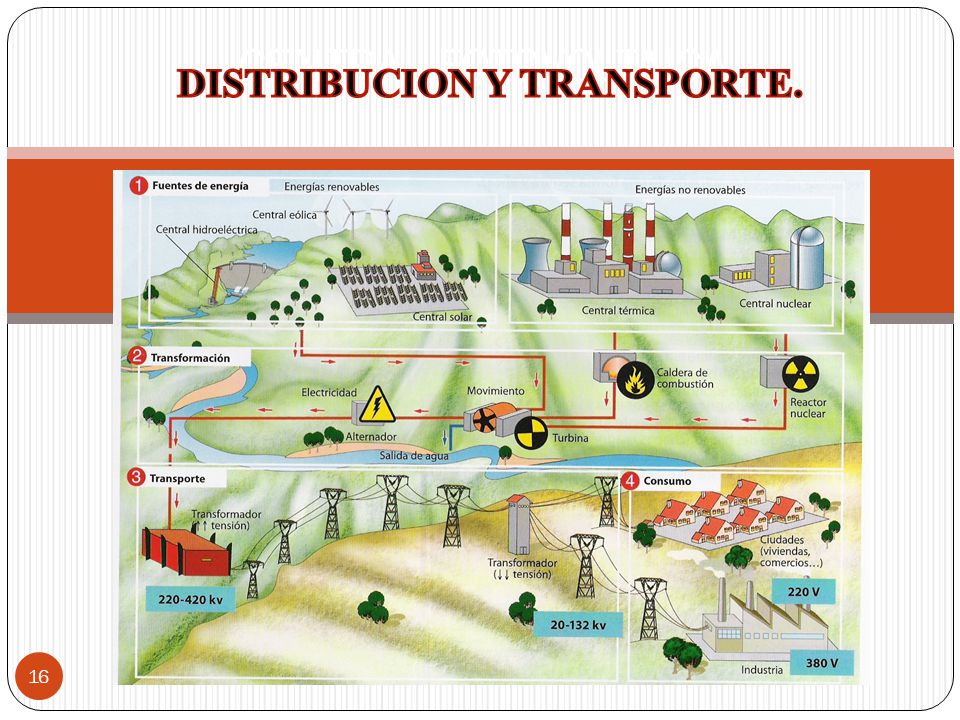

16 DISTRIBUCION Y TRANSPORTE.
CENTRAL FOTOVOLTAICA DISTRIBUCION Y TRANSPORTE.
