Facilitador: TSU Luis Querales

Presentación del tema: "Facilitador: TSU Luis Querales"— Transcripción de la presentación:

1 Facilitador: TSU Luis Querales
BÁSICO DE AEROPUERTO Facilitador: TSU Luis Querales

2 OACI / ICAO Organización de Aviación Civil Internacional
Es una agencia de la Organización de la Naciones Unidas creada en el año de a través del convenio de Chicago para el estudio de los problemas de la aviación civil internacional y promover los reglamentos y normas únicos en la aeronáutica mundial. La dirige un consejo permanente con sede en Montreal (Canadá)

3 ANEXOS DE LA OACI Anexo 1 Licencias al personal Anexo 11 Transito aéreo. Anexo 2 Reglamento del aire. Anexo 12 Búsqueda y salvamento. Anexo 3 Servicio meteorológico para la Anexo 13 Investigación de accidentes e navegación aérea internacional. incidentes de aviación. Anexo 4 Cartas aeronáuticas. Anexo 14 Aeródromos Anexo 5 Unidades de medida que se Anexo 15 Servicios de información emplearán en las operaciones aeronáutica aéreas y terrestres. Anexo 6 Operaciones de aeronaves. Anexo 16 Protección del medio ambiente Anexo 7 Marcas de nacionalidad y de Anexo 17 Seguridad matrícula de las aeronaves Anexo 8 Aeronavegabilidad. Anexo 18 Transporte sin riesgos de Anexo 9 Facilitación mercancías peligrosas por vía aérea. Anexo 10 Telecomunicaciones aeronáuticas. Anexo 19 Gestión de la seguridad operacional.

4 ANEXO 14 Aeródromos Manual de diseño de aeródromos (Doc. 9157).
Parte 1 Pistas. Parte 2 Calles de rodaje, plataformas y apartaderos de espera. Parte 3 Pavimentos. Parte 4 Ayudas visuales. Parte 5 Sistemas eléctricos. Parte 6 Frangibilidad. Manual de diseño de aeródromos (Doc. 9137). Parte 1 Salvamento y extinción de incendios. Parte 2 Estado de la superficie y de los pavimentos. Parte 3 Reducción del peligro que representan las aves. Parte 4 Traslado de las aeronaves inutilizadas. Parte 5 Limitación de obstáculos. Parte 6 Planificación de emergencias en los aeropuertos. Parte 7 Método de mantenimiento de los aeropuertos. Manual de gestión de la seguridad operacional (Doc. 9859).

5 NORMA MÉTODO RECOMENDADO
Toda especificación de características física, configuración, material, performance, personal o procedimiento cuya aplicación uniforme se considera necesaria para seguridad o regularidad de la navegación aérea internacional y a la que se ajustaran los estados contratantes. MÉTODO RECOMENDADO Toda especificación de características física, configuración, material, performance, personal o procedimiento cuya aplicación uniforme se considera conveniente para seguridad o regularidad de la navegación aérea internacional y a la que se ajustaran los estados contratantes.

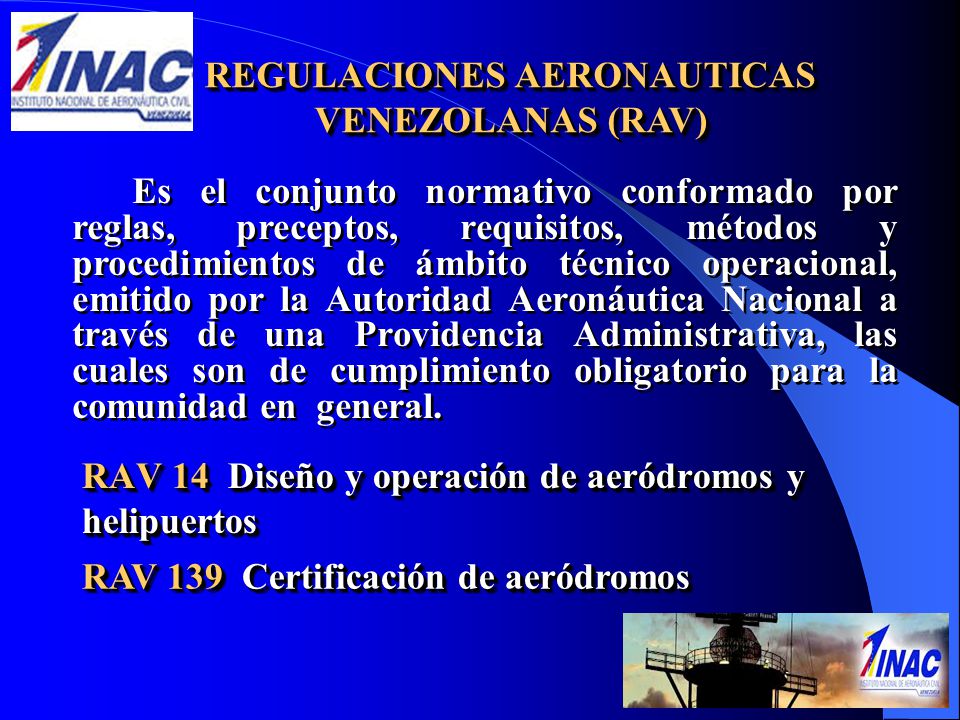

6 RAV 14 Diseño y operación de aeródromos y helipuertos
REGULACIONES AERONAUTICAS VENEZOLANAS (RAV) Es el conjunto normativo conformado por reglas, preceptos, requisitos, métodos y procedimientos de ámbito técnico operacional, emitido por la Autoridad Aeronáutica Nacional a través de una Providencia Administrativa, las cuales son de cumplimiento obligatorio para la comunidad en general. RAV 14 Diseño y operación de aeródromos y helipuertos RAV 139 Certificación de aeródromos

7 TRANSPORTE AÉREO Es el medio de transporte mediante el cual se hace el traslado de personas, cosas o correo por el medio aéreo, siendo considerado como el medio de transporte mas rápido y seguro.

8 ACTIVIDADES PROPIAS DE UN AEROPUERTO
Las actividades propias de un aeropuerto, son las del transporte aéreo de pasajeros, carga y correo, los cuales se pueden clasificar en regular y no regular.

9 AEROPUERTO O AERÓDROMO
Área definida de tierra o de agua (que incluye todas sus edificaciones, instalaciones y equipos), destinada total o parcialmente a la llegada, salida y movimiento en superficie de aeronave en en el cual se cuenta con todos los servicios de calidad, fitosanitario, migración y aduana. DC – 9

10 PISTA Área rectangular definida en un aeródromo terrestre preparada para el aterrizaje y despegue de aeronaves. UMBRAL Comienzo de la parte de pista utilizable para el aterrizaje.

11 CALLES DE RODAJES Vía definida en un aeropuerto terrestre, establecido para el rodaje de aeronaves y destinada o proporcionar enlace entre una y otra parte del aeropuerto. Tucano T27 B 747 DC - 10

12 PLATAFORMA Área definida de un aeropuerto destinada a dar cabida a las aeronaves, para los fines de embarque y desembarque de pasajeros, carga, correo, abastecimiento de combustible y estacionamiento o mantenimiento.

13 ÁREA DE MANIOBRA Parte del aeropuerto que ha de utilizarse para el despegue, aterrizaje y rodaje de aeronaves, excluyendo las plataformas Cessna

14 ÁREA DE MOVIMIENTO Parte del aeropuerto que ha de utilizarse para el despegue, aterrizaje y rodaje de aeronaves, integrada por el área de maniobras y las plataformas.

15 PUESTO DE ESTACIONAMIENTO DE AERONAVES
Área designada en una plataforma, y destinada al estacionamiento de una aeronave. Paris

16 PUNTO DE ESPERA Punto destinado en la que las aeronaves en rodaje y los vehículos, se detendrán y se mantendrán a la espere, hasta que haya una autorización o instrucción por parte de la torre de control.

17 BALIZA Objeto expuesto sobre el nivel del terreno para indicar un obstáculo o trazar un limite.

18 SEÑAL (Balizaje Diurno)
Símbolo o grupo de símbolos expuestos en la superficie del área de movimiento a fin de transmitir información aeronáutica.

19 Aeropuerto Internacional “La Chinita”

20 LATITUD Distancia medida en grados, minutos y segundos, medida desde cualquier punto de la tierra al ecuador. LONGITUD Distancia medida en grados, minutos y segundos, medida desde cualquier punto de la tierra al meridiano de Greenwich.

21 ALTURA Es la distancia medida desde cualquier punto en el espacio hasta la superficie terrestre. ALTITUD Es la distancia medida desde cualquier punto en el espacio y el nivel medio del mar (se mide con instrumento denominado altímetro y su indicación en pies)

22 AERONAVE Es todo objeto mas pesado que el aire, que puede elevarse, sustentarse en el espacio por reacciones del aire, que no sean las del mismo contra la superficie de la tierra.

23 RADIO AYUDAS Conjunto de equipos en tierra destinados a facilitar o orientar la navegación aérea. Designador o identificación de pista Clasificación de las aeronaves: De acuerdo a las configuración de sus planos. De acuerdo a la cantidad de motores. De acuerdo a la fuente generadora de propulsión. De acuerdo al tipo de tren. Características de las aeronaves. Balizaje diurno y nocturno. VOR-DME-ILS-RADAR. Ayudas visuales (PAPI-APAPI-ABN) Inspecciones al área de movimientos

24 ALAFABETO FONETICO A: Alfa B: Bravo C: Charlie D: Delta E: Eco
F: Foxtro G: Golfo H: Hotel I: Indio J: Julie K: Kilo L: Lima M: Maik N: November O: Oscar P: Papa Q: Quebec R: Romeo S: Sierra T: Tango U: Unifor V: Víctor W: Whisky X: X-ray Y: Yanke Z: Zulú
