13. Cartografía histórica Las fuentes de mapas y gráficos aparecen referidas en la sección de notas Antonio Vázquez Hoehne Enero 2003.

Presentación del tema: "13. Cartografía histórica Las fuentes de mapas y gráficos aparecen referidas en la sección de notas Antonio Vázquez Hoehne Enero 2003."— Transcripción de la presentación:

1 13. Cartografía histórica Las fuentes de mapas y gráficos aparecen referidas en la sección de notas Antonio Vázquez Hoehne Enero 2003

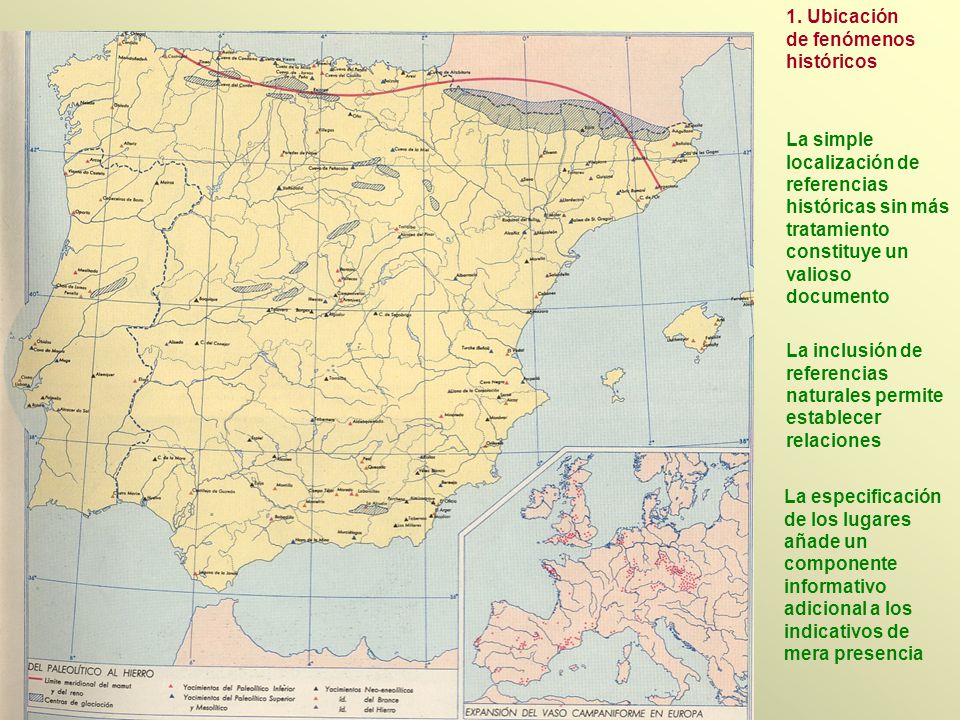

2 La simple localización de referencias históricas sin más tratamiento constituye un valioso documento La especificación de los lugares añade un componente informativo adicional a los indicativos de mera presencia La inclusión de referencias naturales permite establecer relaciones 1. Ubicación de fenómenos históricos

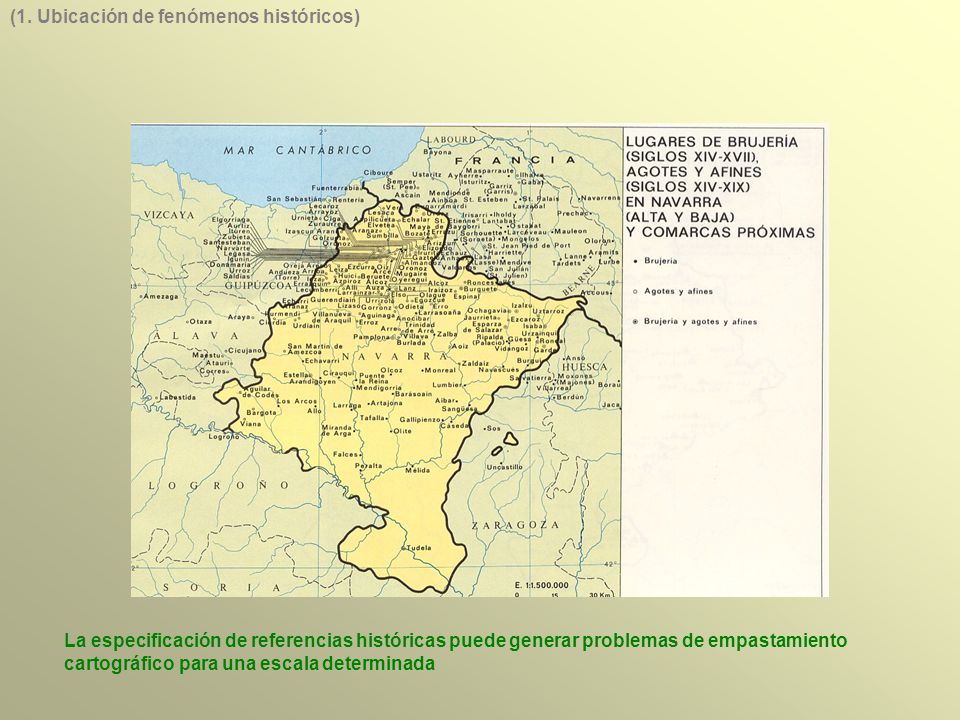

3 La especificación de referencias históricas puede generar problemas de empastamiento cartográfico para una escala determinada (1. Ubicación de fenómenos históricos)

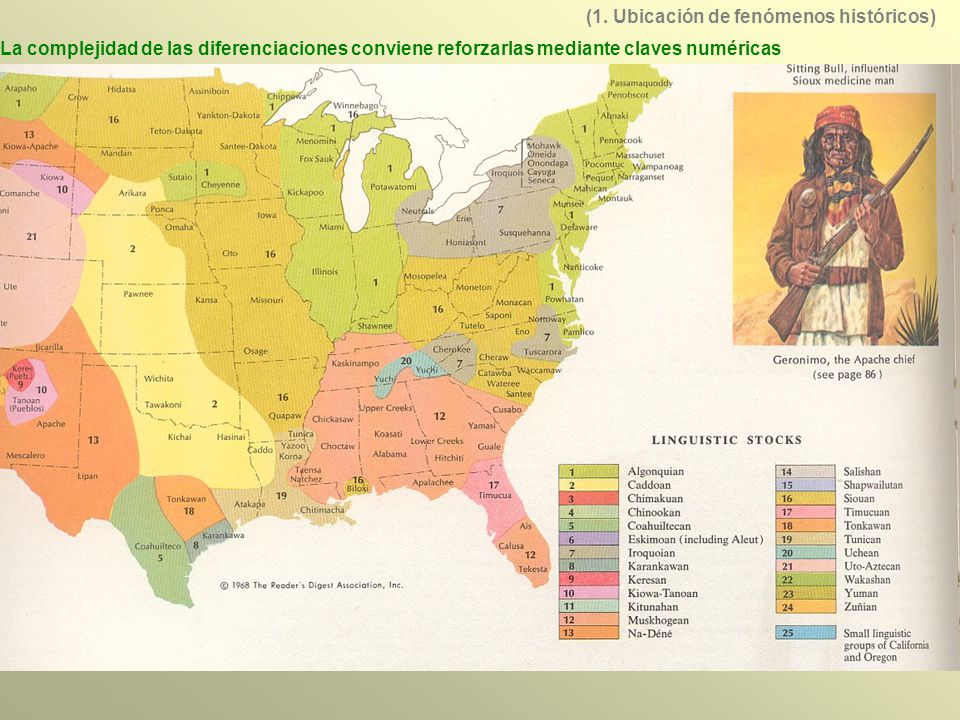

4 La complejidad de las diferenciaciones conviene reforzarlas mediante claves numéricas (1. Ubicación de fenómenos históricos)

5 2. Expansión de los fenómenos históricos La expansión de un fenómeno o territorio se puede representar mediante flechas. En este caso expansión cultural inferida de los topónimos

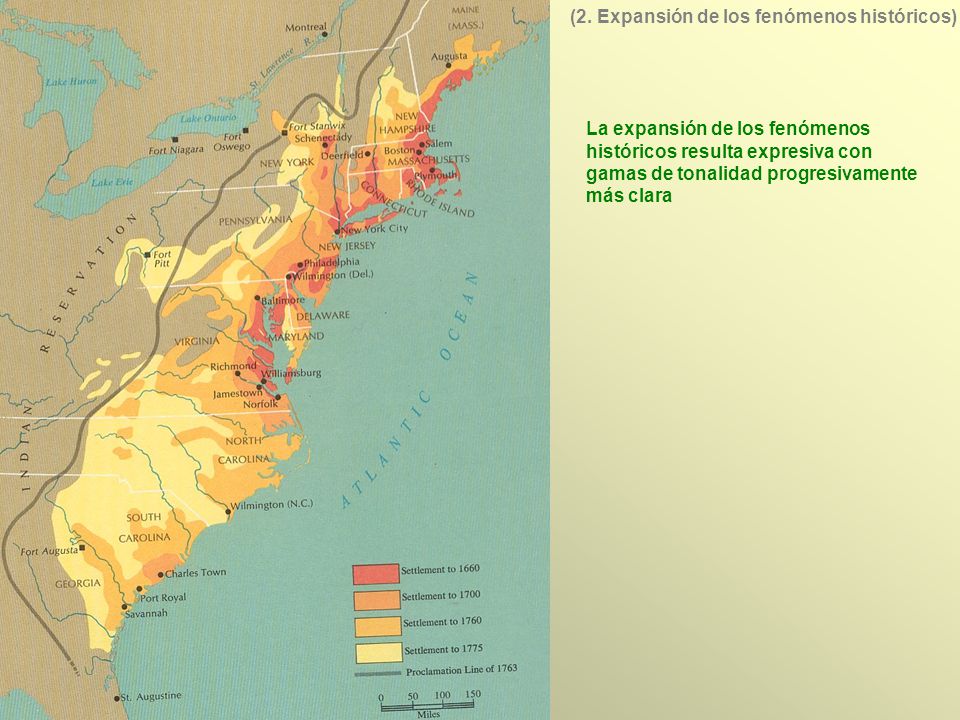

6 La expansión de los fenómenos históricos resulta expresiva con gamas de tonalidad progresivamente más clara (2. Expansión de los fenómenos históricos)

7 AL combinar flechas y colores se puede reservar las flechas para los acontecimientos puntuales y los colores para los más generales (2. Expansión de los fenómenos históricos)

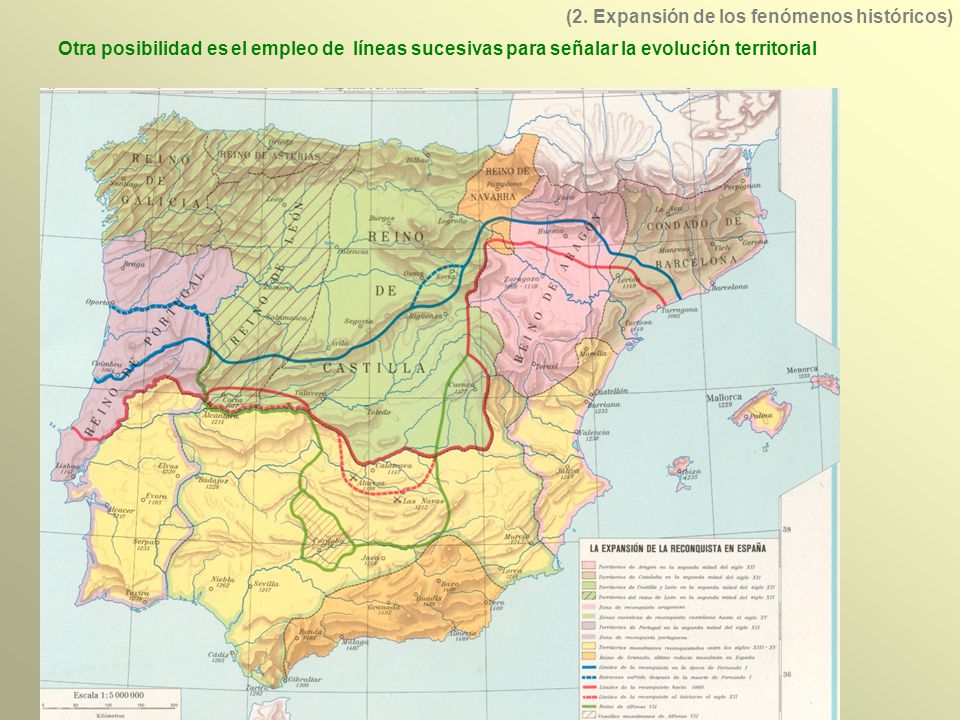

8 Otra posibilidad es el empleo de líneas sucesivas para señalar la evolución territorial (2. Expansión de los fenómenos históricos)

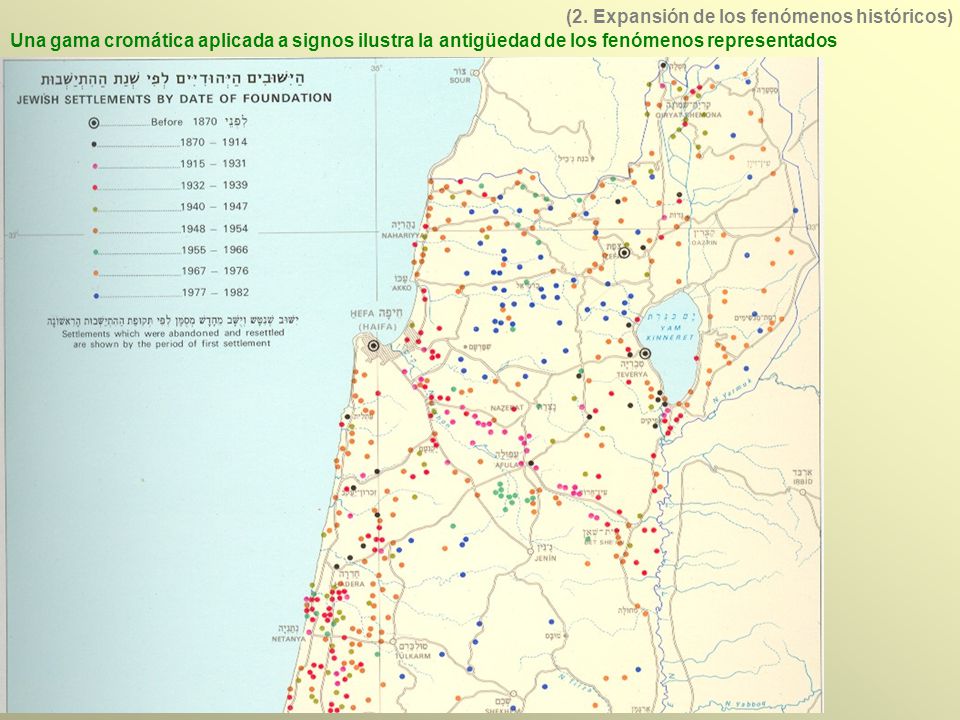

9 Una gama cromática aplicada a signos ilustra la antigüedad de los fenómenos representados (2. Expansión de los fenómenos históricos)

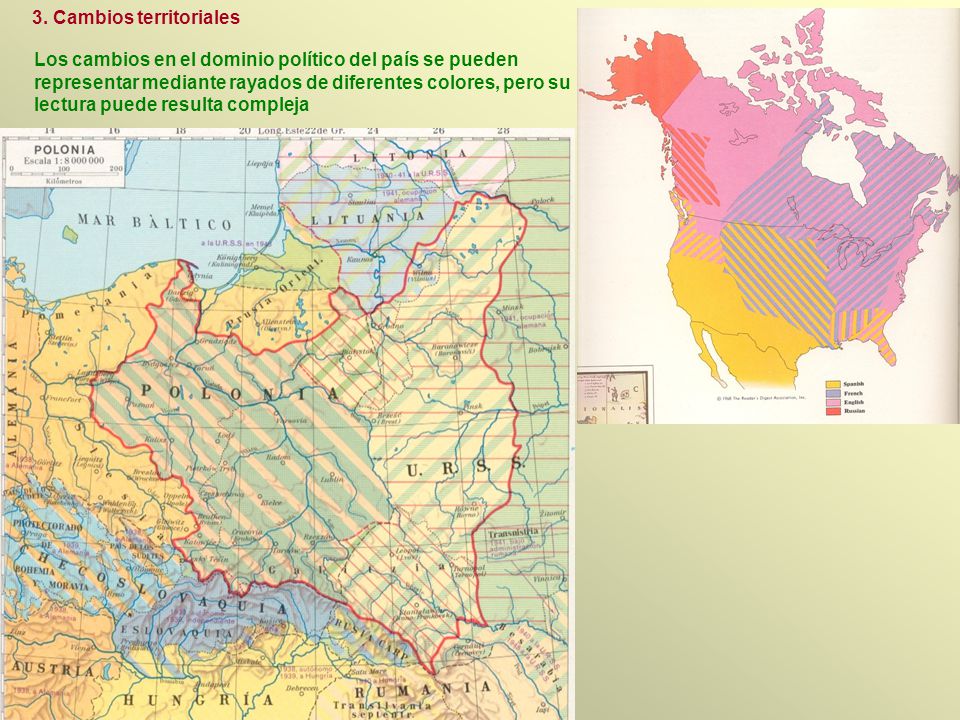

10 Los cambios en el dominio político del país se pueden representar mediante rayados de diferentes colores, pero su lectura puede resulta compleja 3. Cambios territoriales

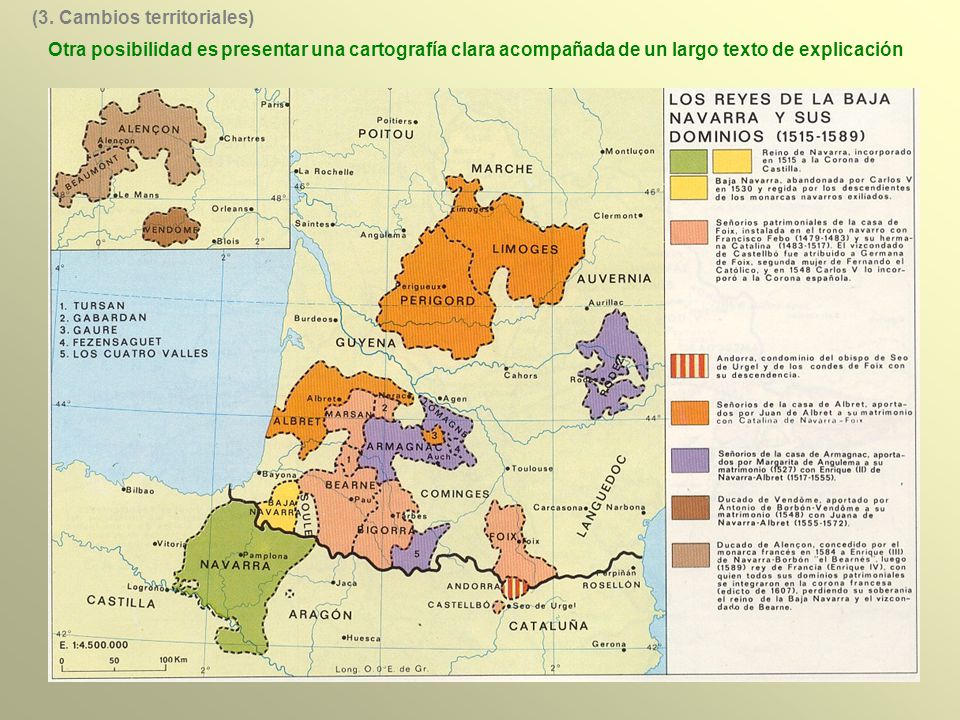

11 Otra posibilidad es presentar una cartografía clara acompañada de un largo texto de explicación (3. Cambios territoriales)

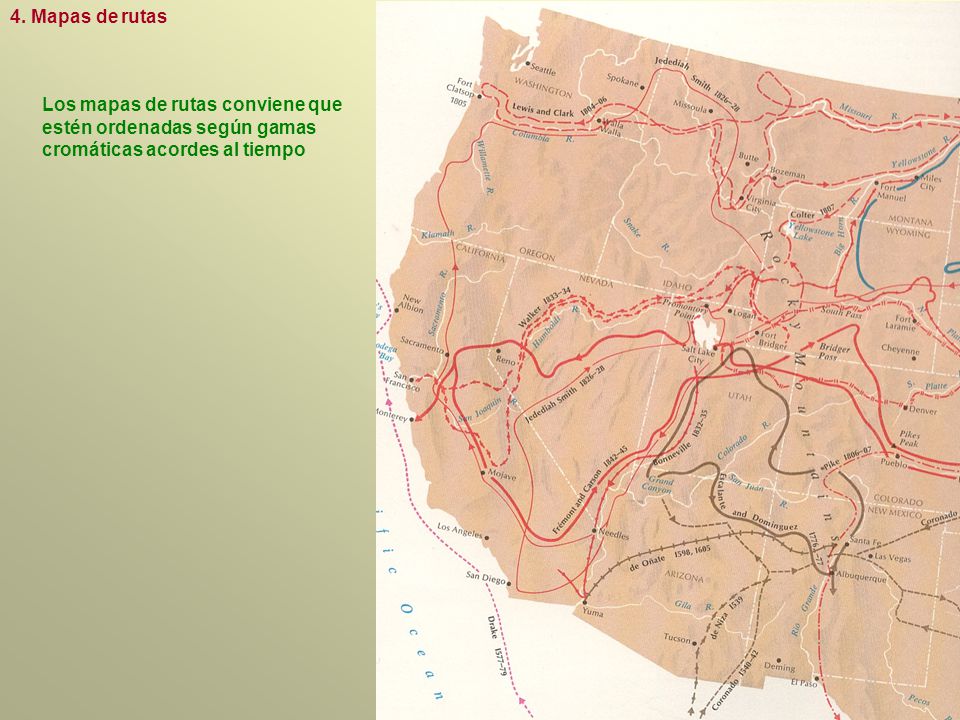

12 Los mapas de rutas conviene que estén ordenadas según gamas cromáticas acordes al tiempo 4. Mapas de rutas

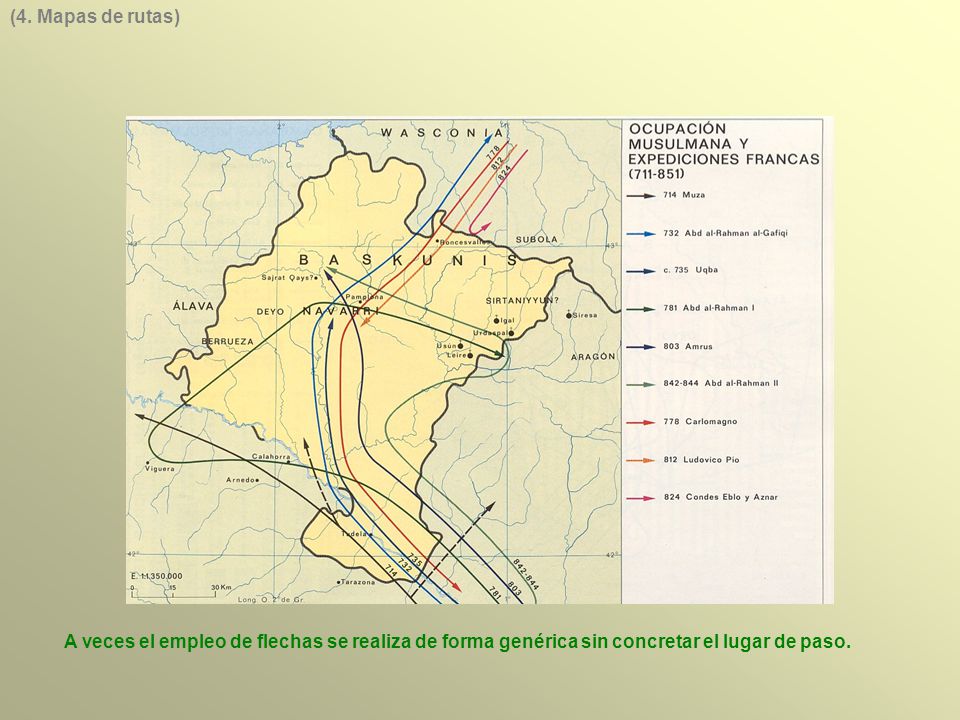

13 A veces el empleo de flechas se realiza de forma genérica sin concretar el lugar de paso. (4. Mapas de rutas)

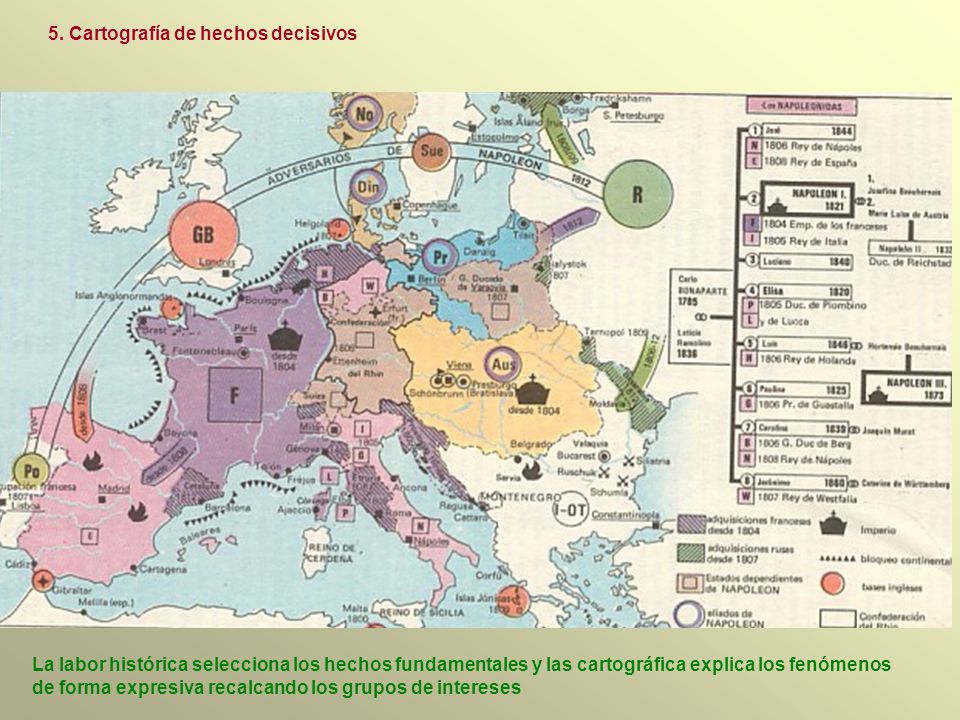

14 5. Cartografía de hechos decisivos La labor histórica selecciona los hechos fundamentales y las cartográfica explica los fenómenos de forma expresiva recalcando los grupos de intereses

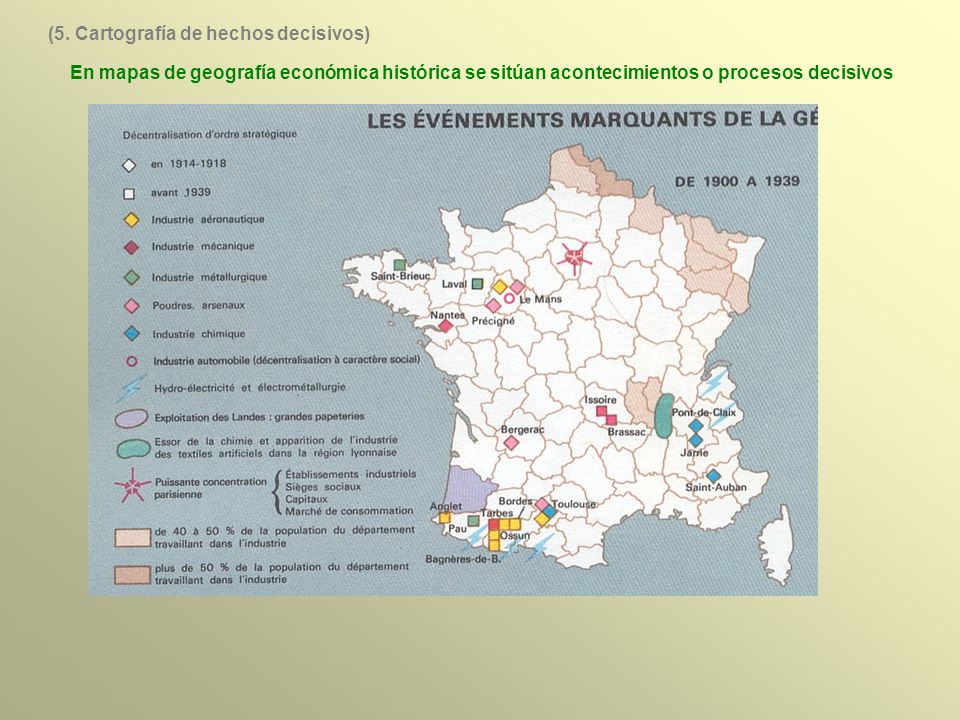

15 En mapas de geografía económica histórica se sitúan acontecimientos o procesos decisivos (5. Cartografía de hechos decisivos)

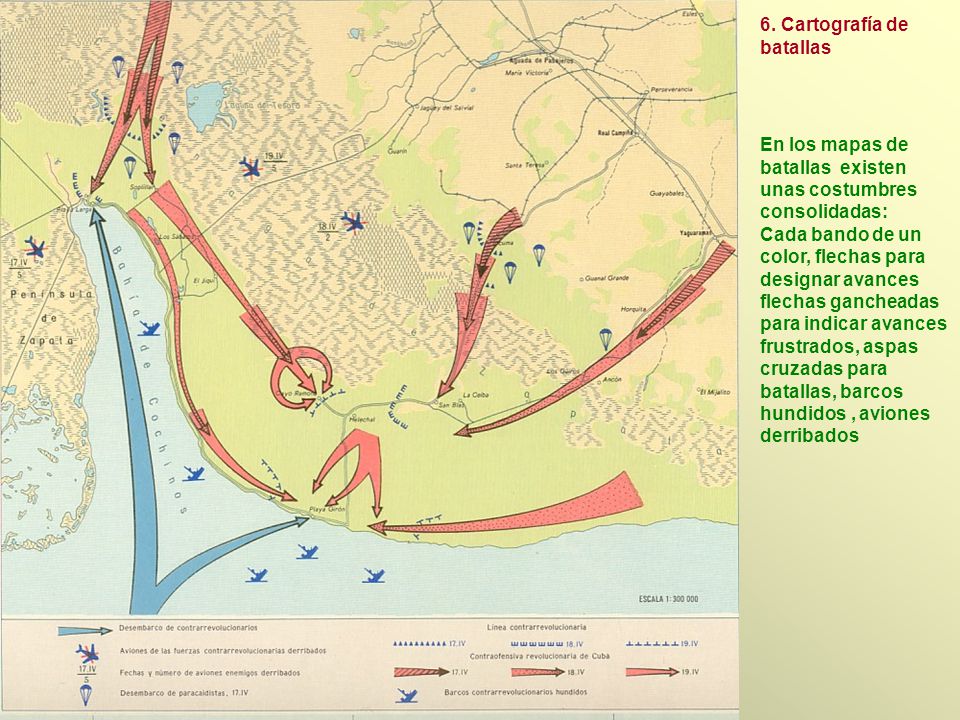

16 En los mapas de batallas existen unas costumbres consolidadas: Cada bando de un color, flechas para designar avances flechas gancheadas para indicar avances frustrados, aspas cruzadas para batallas, barcos hundidos, aviones derribados 6. Cartografía de batallas

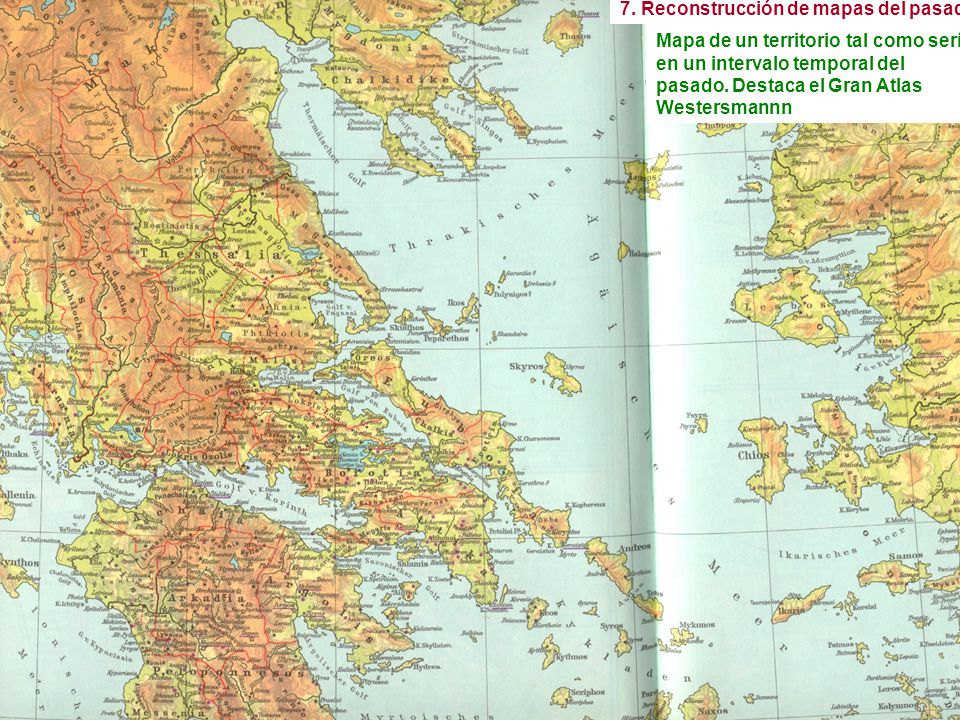

17 7. Reconstrucción de mapas del pasado Mapa de un territorio tal como sería en un intervalo temporal del pasado. Destaca el Gran Atlas Westersmannn
