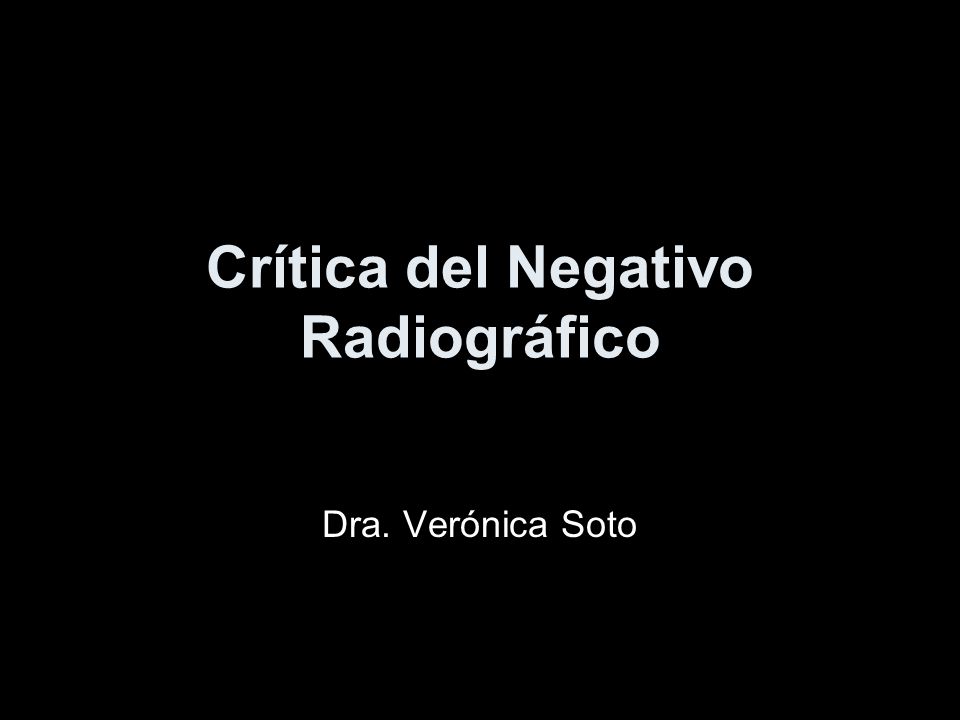

1 Crítica del Negativo Radiográfico
Dra. Verónica Soto

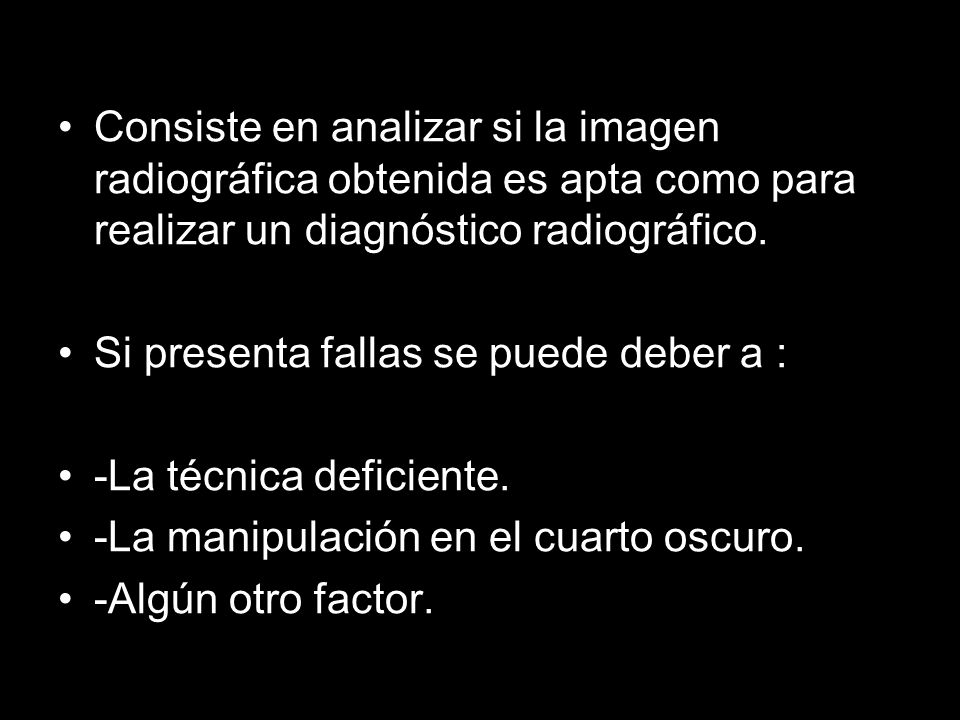

2 Consiste en analizar si la imagen radiográfica obtenida es apta como para realizar un diagnóstico radiográfico. Si presenta fallas se puede deber a : -La técnica deficiente. -La manipulación en el cuarto oscuro. -Algún otro factor.

3 Negativo Radiográfico

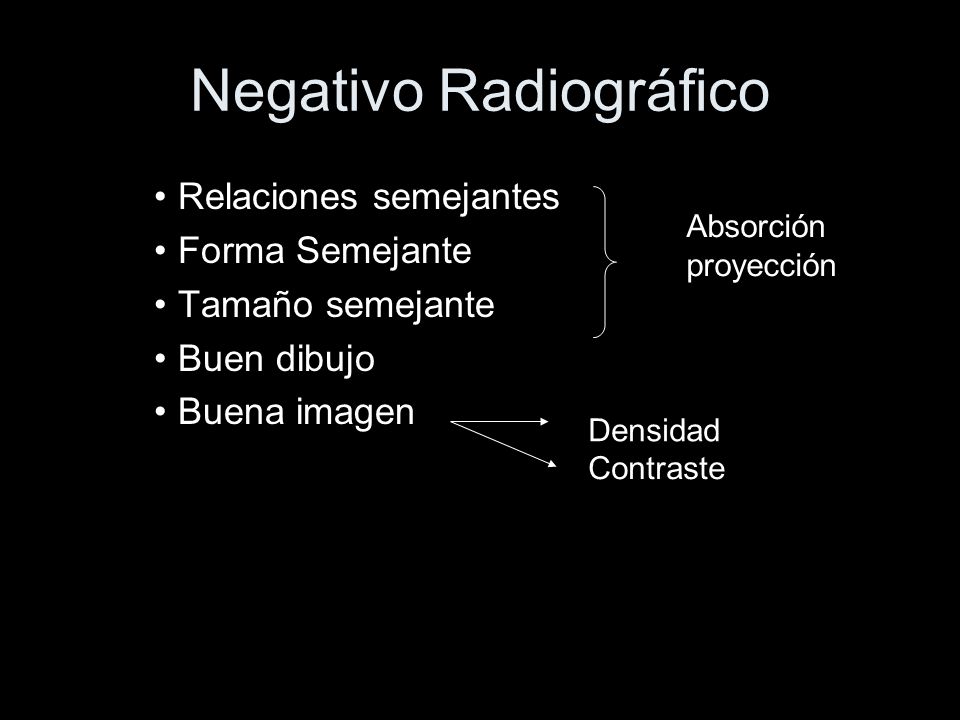

Relaciones semejantes Forma Semejante Tamaño semejante Buen dibujo Buena imagen Absorción proyección Densidad Contraste

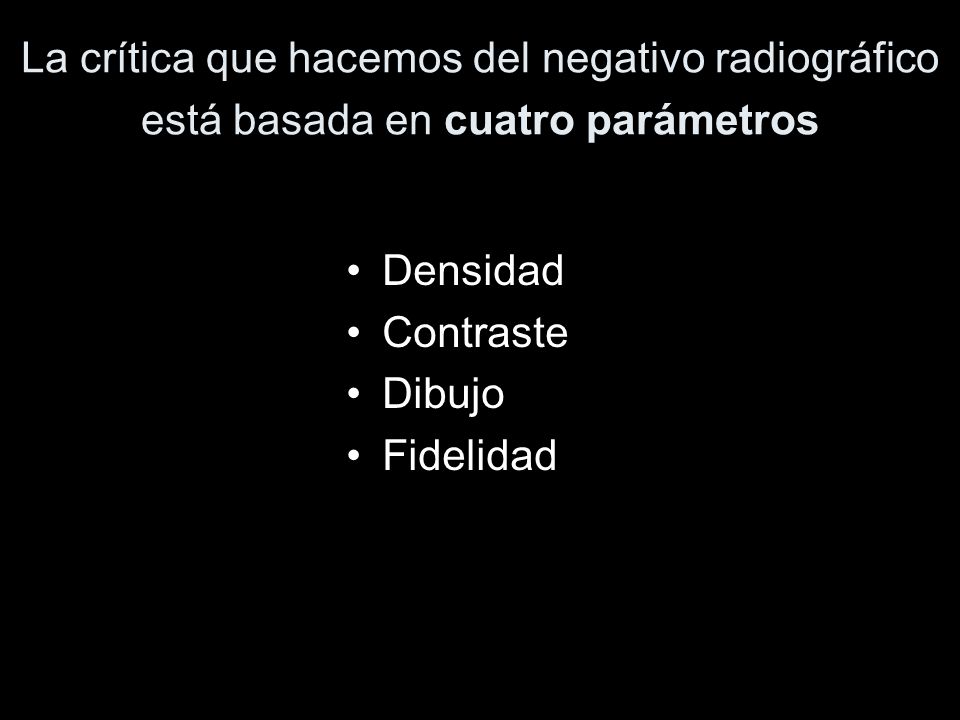

4 La crítica que hacemos del negativo radiográfico está basada en cuatro parámetros
Densidad Contraste Dibujo Fidelidad

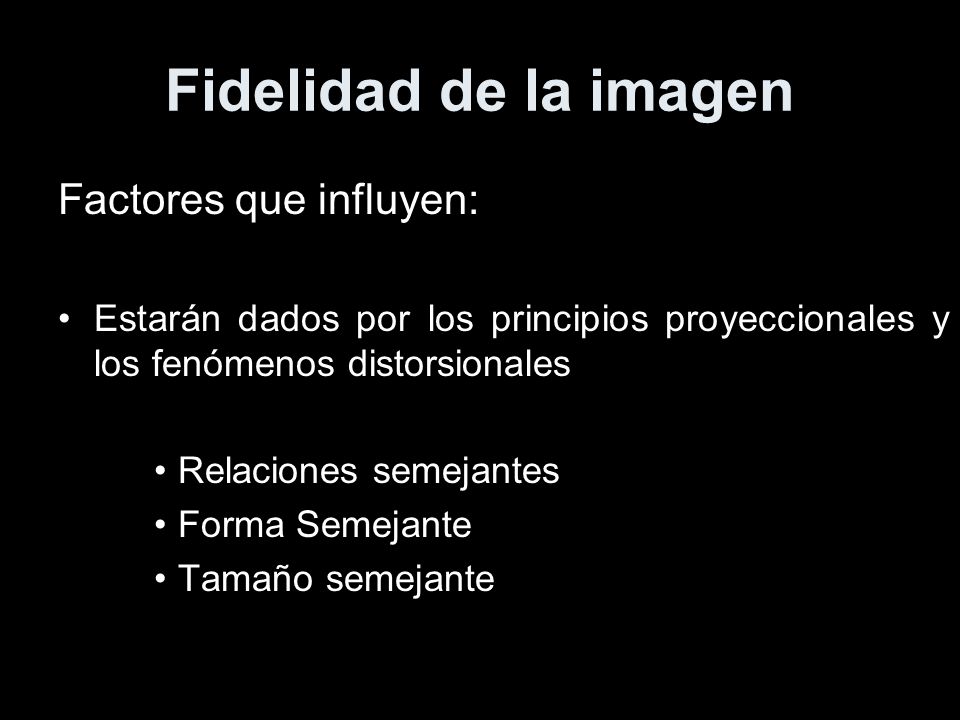

5 Fidelidad de la imagen Factores que influyen:
Estarán dados por los principios proyeccionales y los fenómenos distorsionales Relaciones semejantes Forma Semejante Tamaño semejante

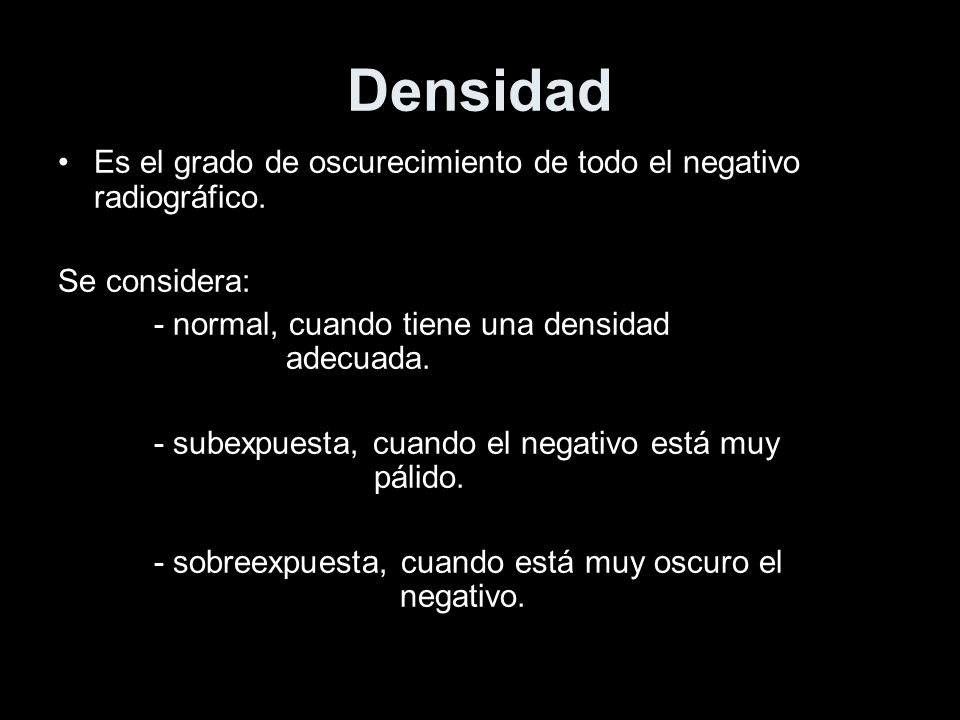

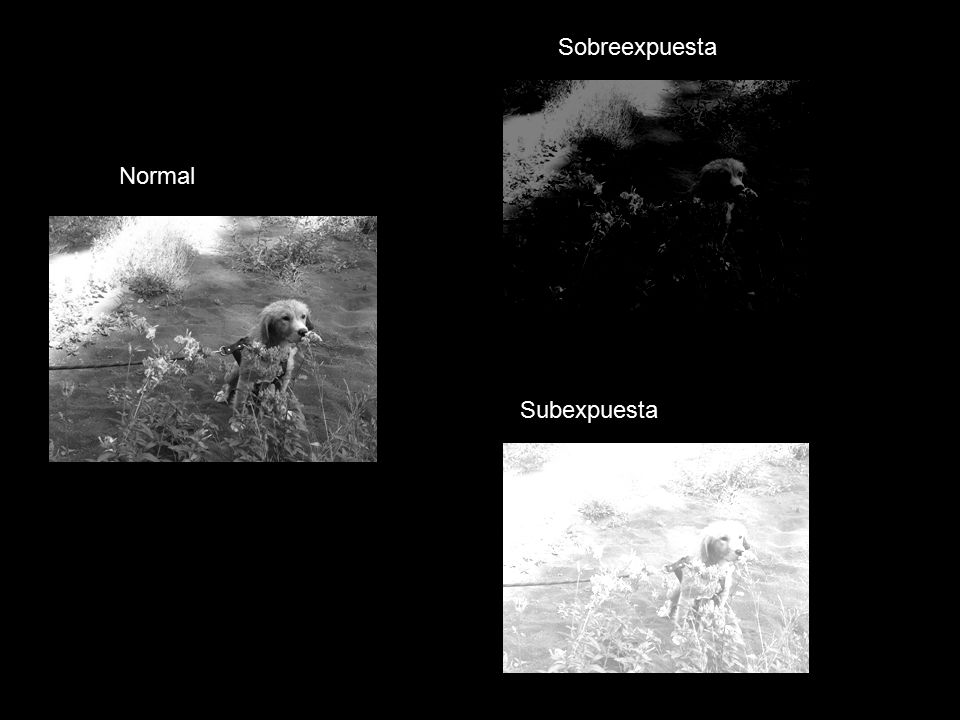

6 Densidad Es el grado de oscurecimiento de todo el negativo radiográfico. Se considera: - normal, cuando tiene una densidad adecuada. - subexpuesta, cuando el negativo está muy pálido. - sobreexpuesta, cuando está muy oscuro el negativo.

7 Sobreexpuesta Normal Subexpuesta

8 Factores que condicionan la densidad:
1.-Miliamperaje  cantidad de radiación con que se tomó la Rx, depende de la encandesencia del filamento. Nuestra única variable es el tiempo de exposición.

9 3.- Distancia foco-película:

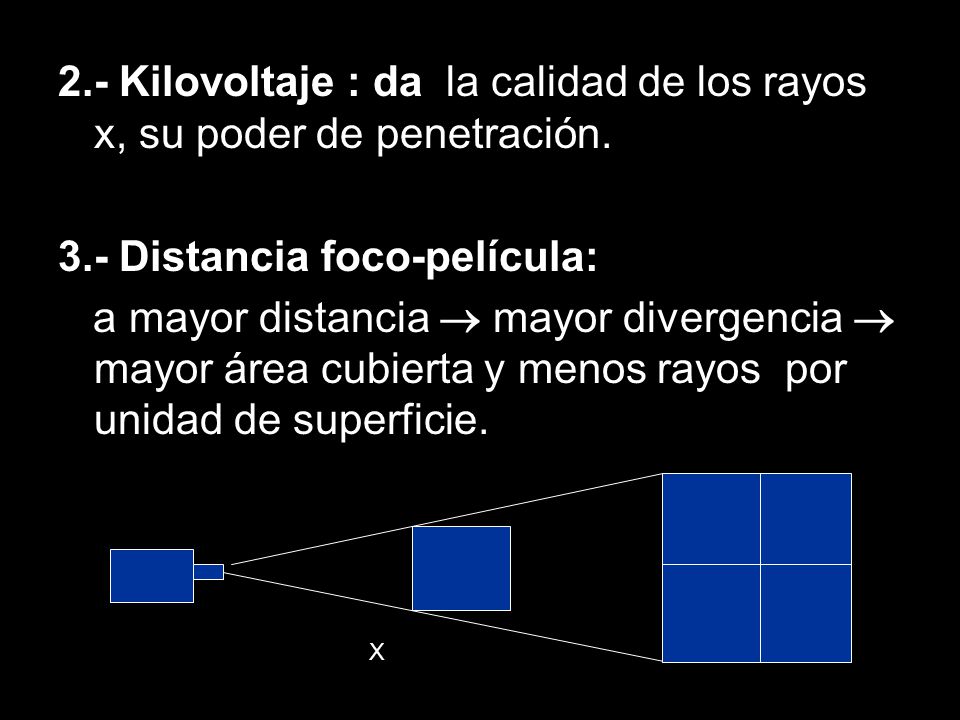

2.- Kilovoltaje : da la calidad de los rayos x, su poder de penetración. 3.- Distancia foco-película: a mayor distancia  mayor divergencia  mayor área cubierta y menos rayos por unidad de superficie. X

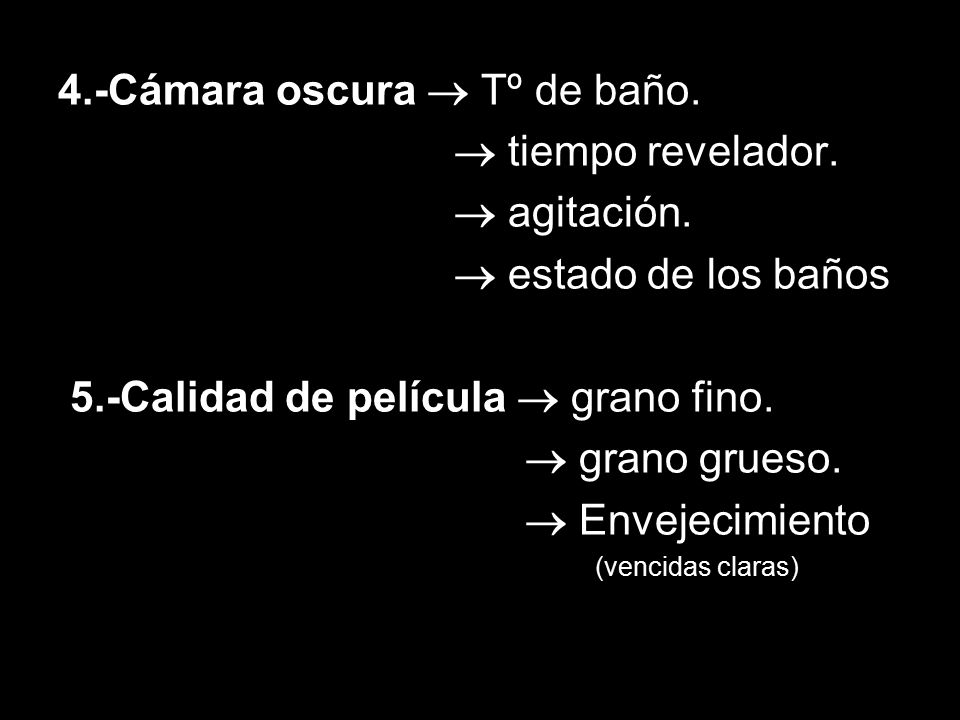

10 4.-Cámara oscura  Tº de baño.  tiempo revelador.  agitación.
 estado de los baños 5.-Calidad de película  grano fino.  grano grueso.  Envejecimiento (vencidas claras)

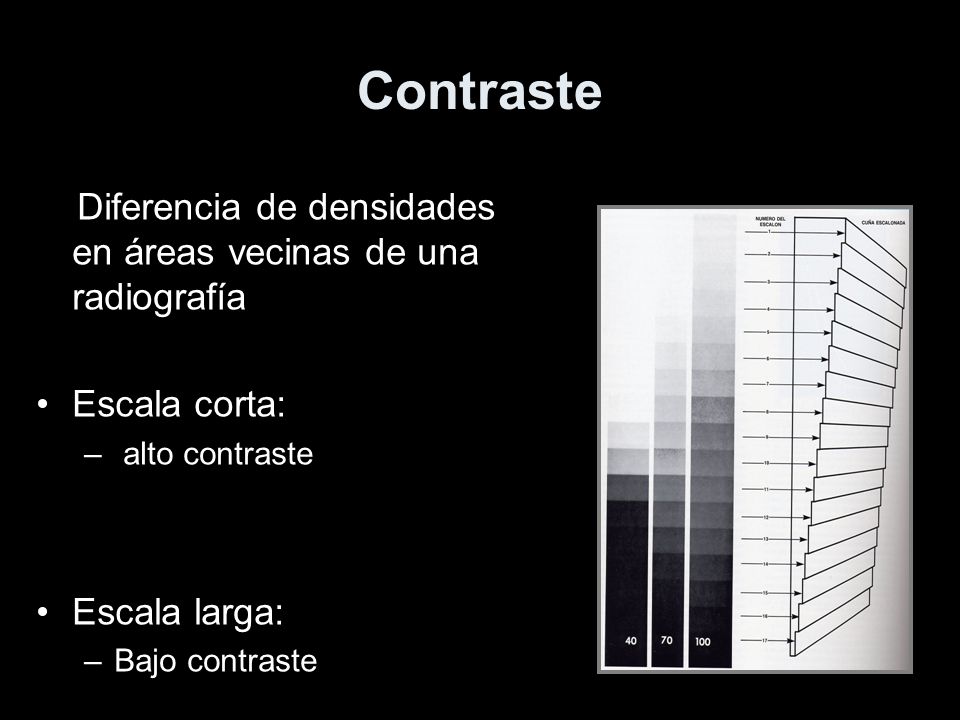

11 Contraste Diferencia de densidades en áreas vecinas de una radiografía
Escala corta: alto contraste Escala larga: Bajo contraste

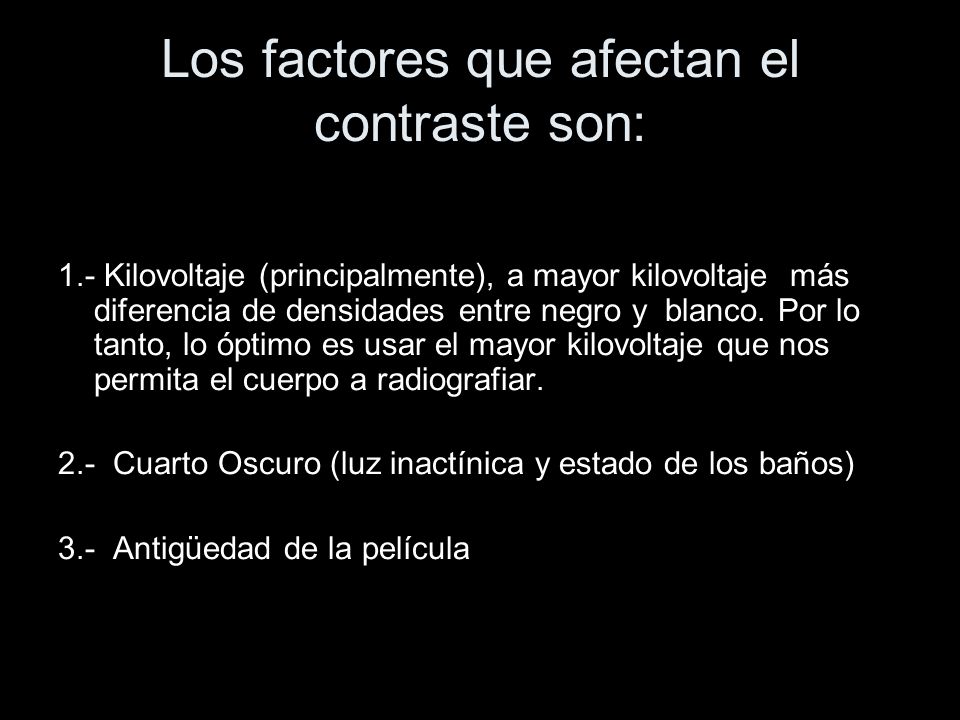

12 Los factores que afectan el contraste son:
1.- Kilovoltaje (principalmente), a mayor kilovoltaje más diferencia de densidades entre negro y blanco. Por lo tanto, lo óptimo es usar el mayor kilovoltaje que nos permita el cuerpo a radiografiar. 2.- Cuarto Oscuro (luz inactínica y estado de los baños) 3.- Antigüedad de la película

13 4.- Control de la Radiación Secundaria (evita velo) para eso están:

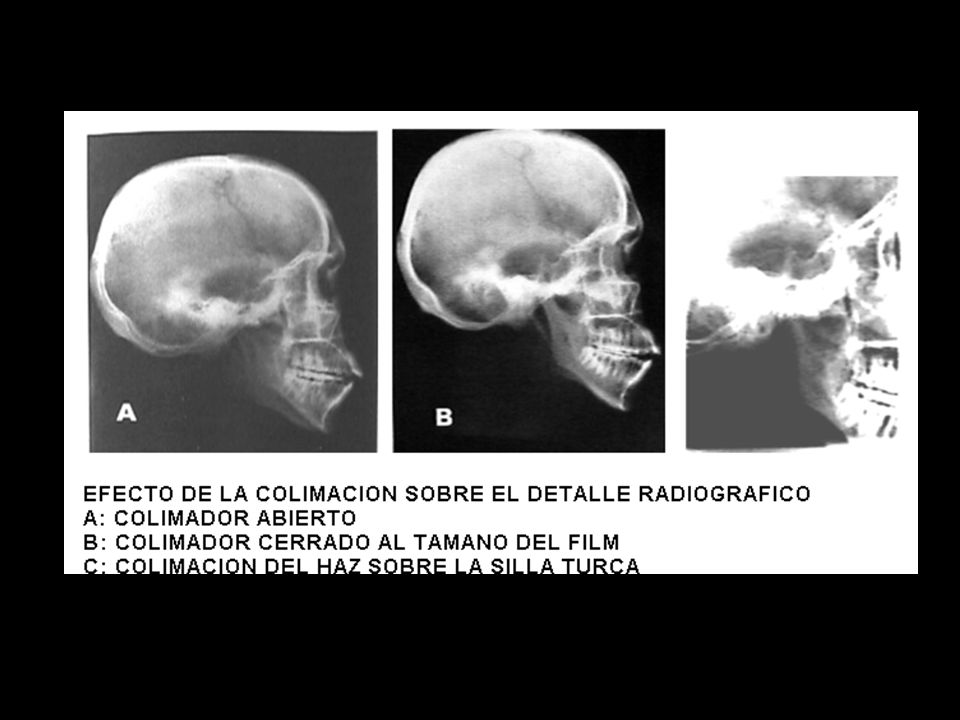

-Filtros. -Conos. -Diafragma (colimador). -Parrillas.

14

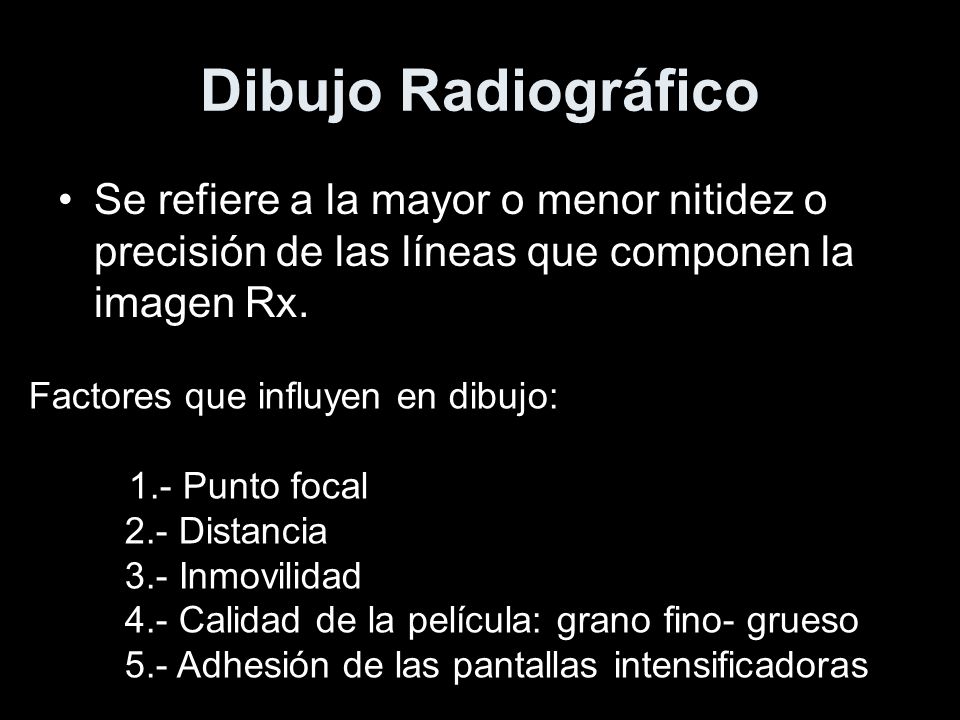

15 Dibujo Radiográfico Se refiere a la mayor o menor nitidez o precisión de las líneas que componen la imagen Rx. Factores que influyen en dibujo: 1.- Punto focal 2.- Distancia 3.- Inmovilidad 4.- Calidad de la película: grano fino- grueso 5.- Adhesión de las pantallas intensificadoras

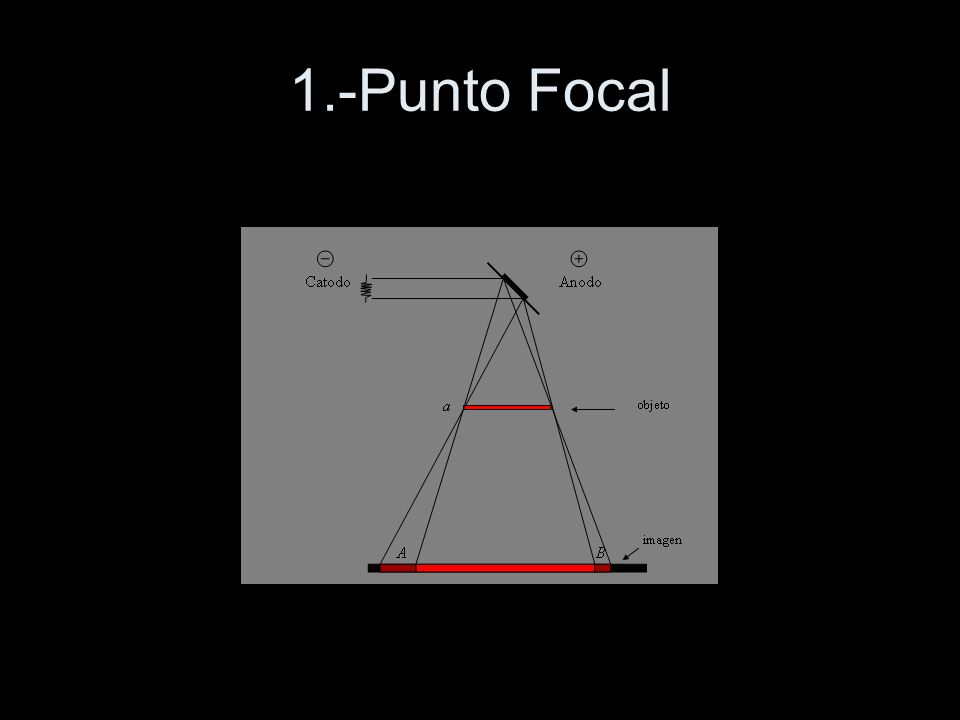

16 1.-Punto Focal

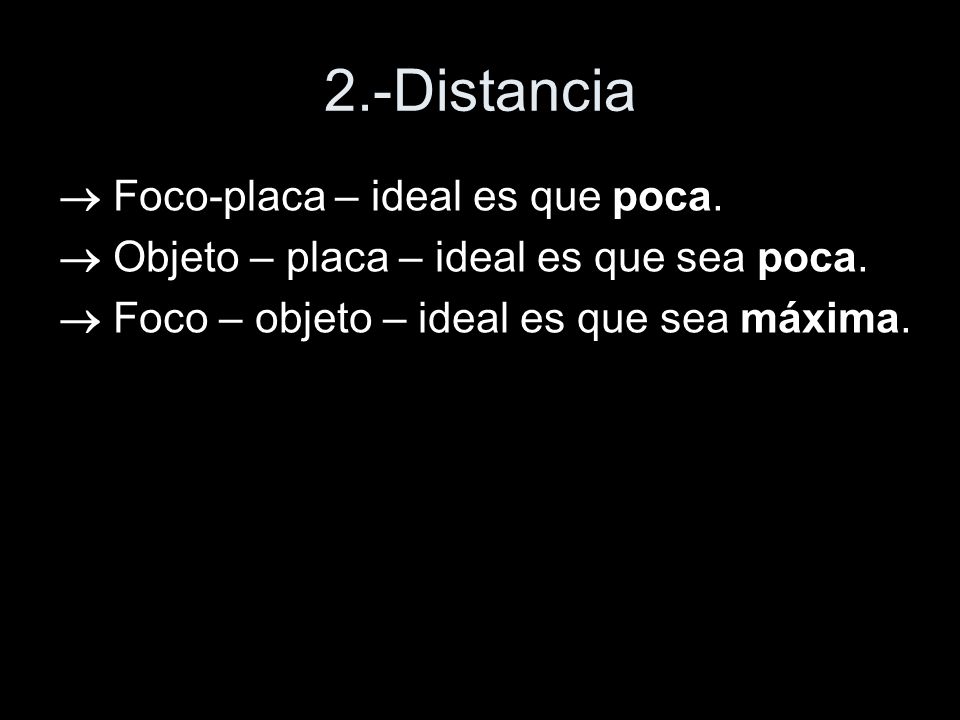

17 2.-Distancia  Foco-placa – ideal es que poca.
 Objeto – placa – ideal es que sea poca.  Foco – objeto – ideal es que sea máxima.

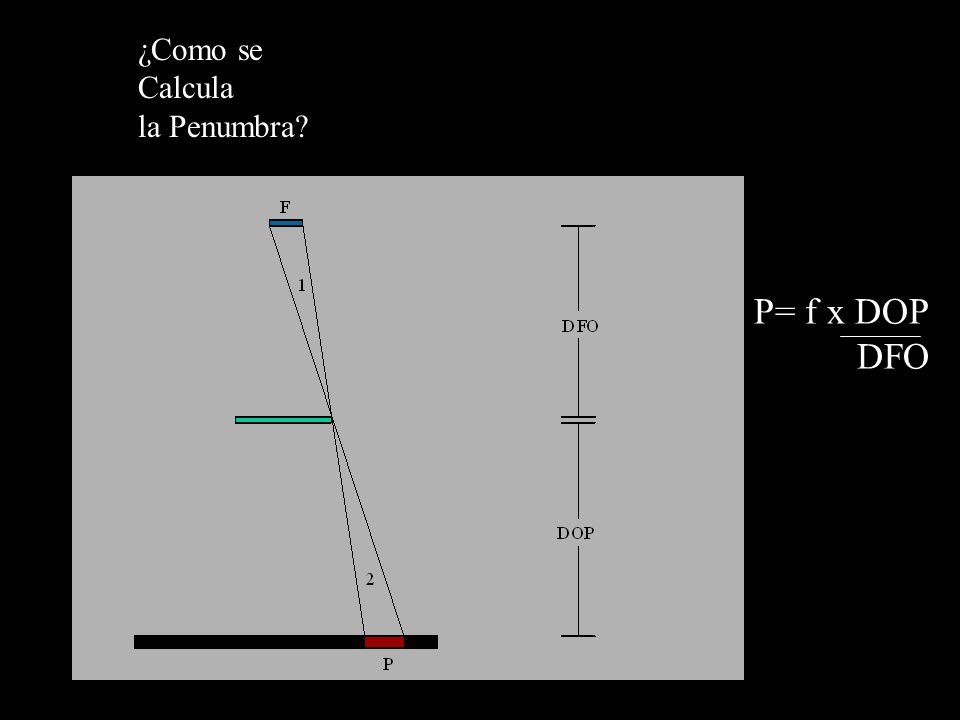

18 ¿Como se Calcula la Penumbra? P= f x DOP DFO

19 Entonces... A mayor punto focal Mayor penumbra A mayor DFO Menor penumbra A mayor DOP Mayor penumbra P= f x DOP DFO

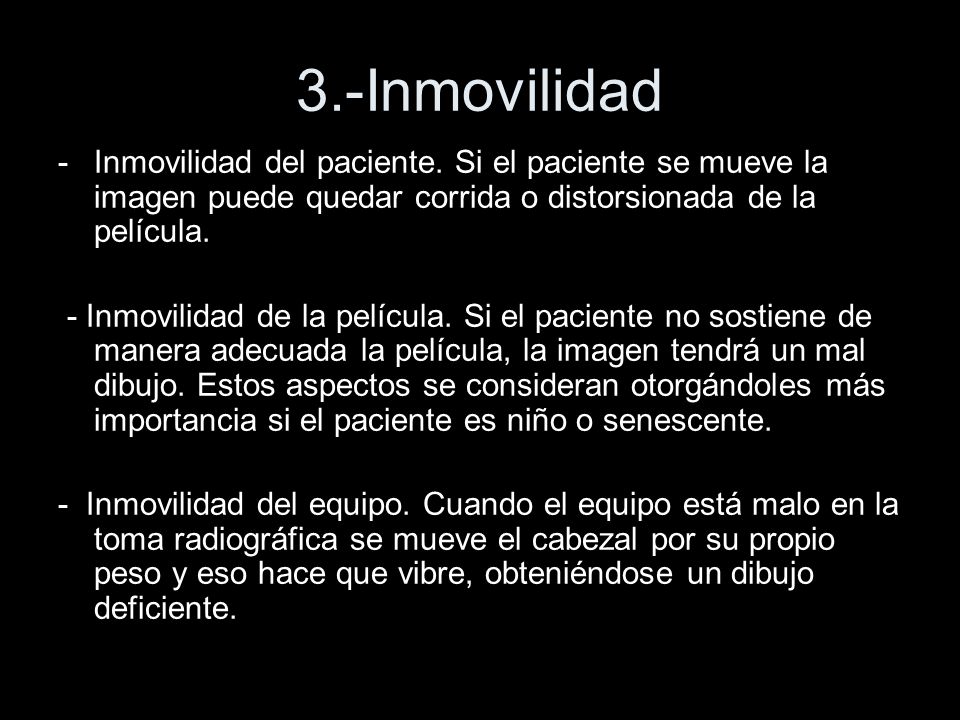

20 3.-Inmovilidad Inmovilidad del paciente. Si el paciente se mueve la imagen puede quedar corrida o distorsionada de la película. - Inmovilidad de la película. Si el paciente no sostiene de manera adecuada la película, la imagen tendrá un mal dibujo. Estos aspectos se consideran otorgándoles más importancia si el paciente es niño o senescente. - Inmovilidad del equipo. Cuando el equipo está malo en la toma radiográfica se mueve el cabezal por su propio peso y eso hace que vibre, obteniéndose un dibujo deficiente.

21 4.- Calidad de la película
grano fino- grueso

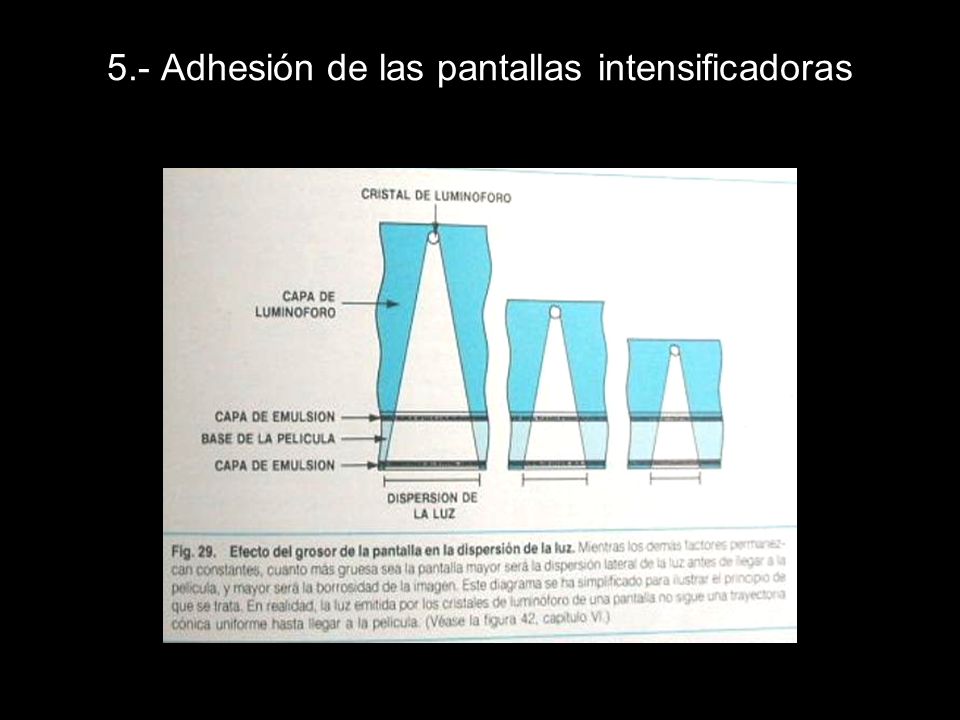

22 5.- Adhesión de las pantallas intensificadoras
