1 Varistores de Metal-Oxido
Mov’s - VARISTORES Varistores de Metal-Oxido Sergio dos Santos

2 Óxido de Zinc Carburo de Silicio

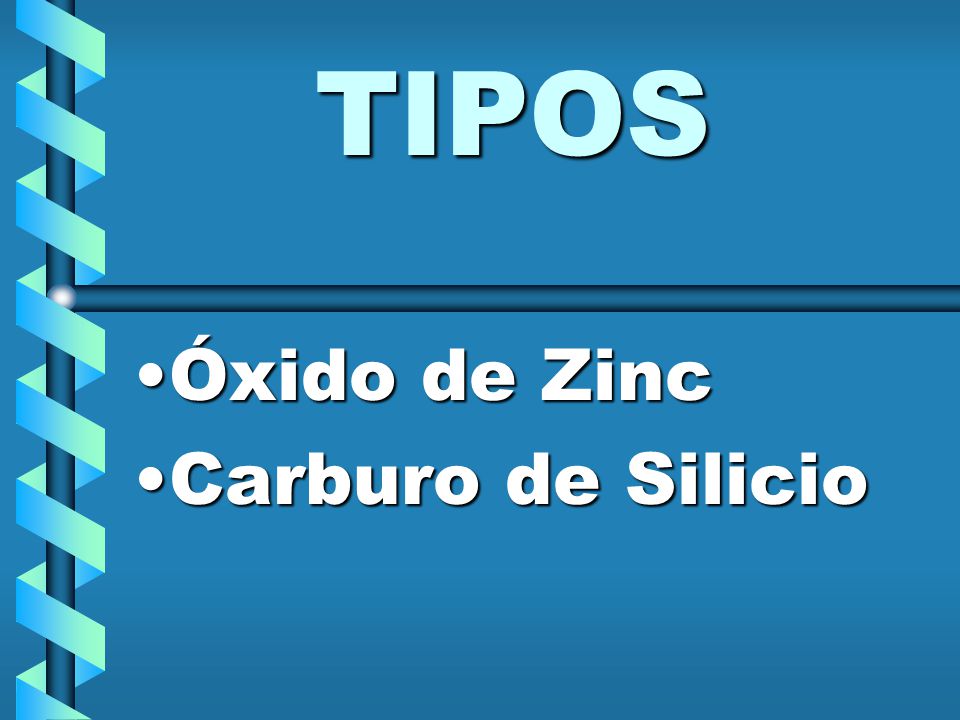

TIPOS Óxido de Zinc Carburo de Silicio

3 AGENDA ABC de los varistores Selección de un varistor
Ejemplos de diseño con varistores

4 ABC DE LOS VARISTORES A Aplicaciones B Lo Básico C Lo Común

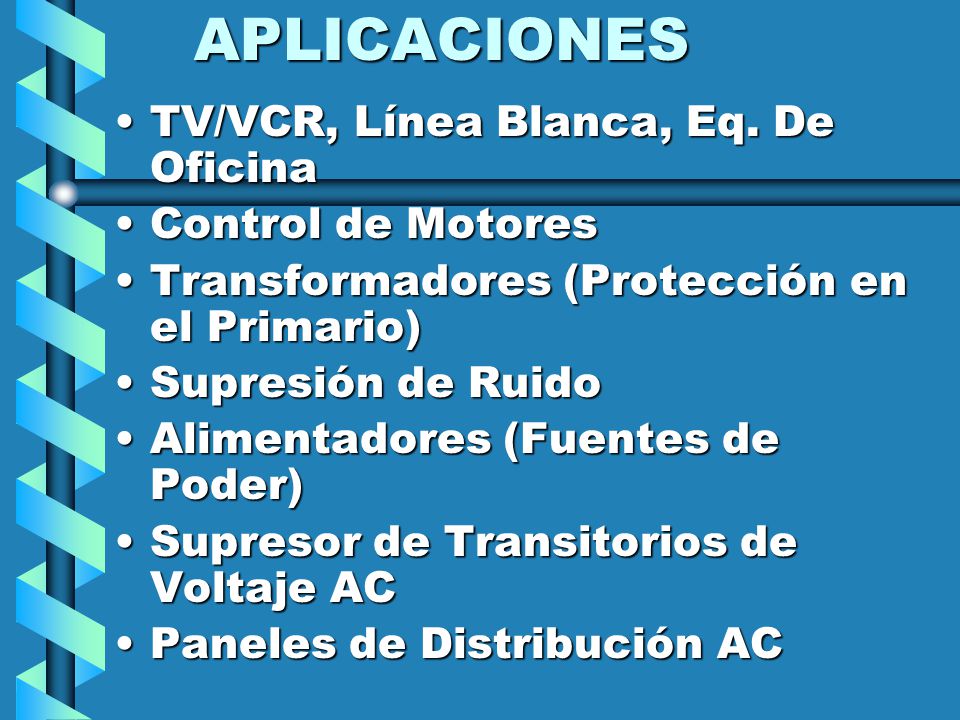

5 APLICACIONES TV/VCR, Línea Blanca, Eq. De Oficina Control de Motores
Transformadores (Protección en el Primario) Supresión de Ruido Alimentadores (Fuentes de Poder) Supresor de Transitorios de Voltaje AC Paneles de Distribución AC

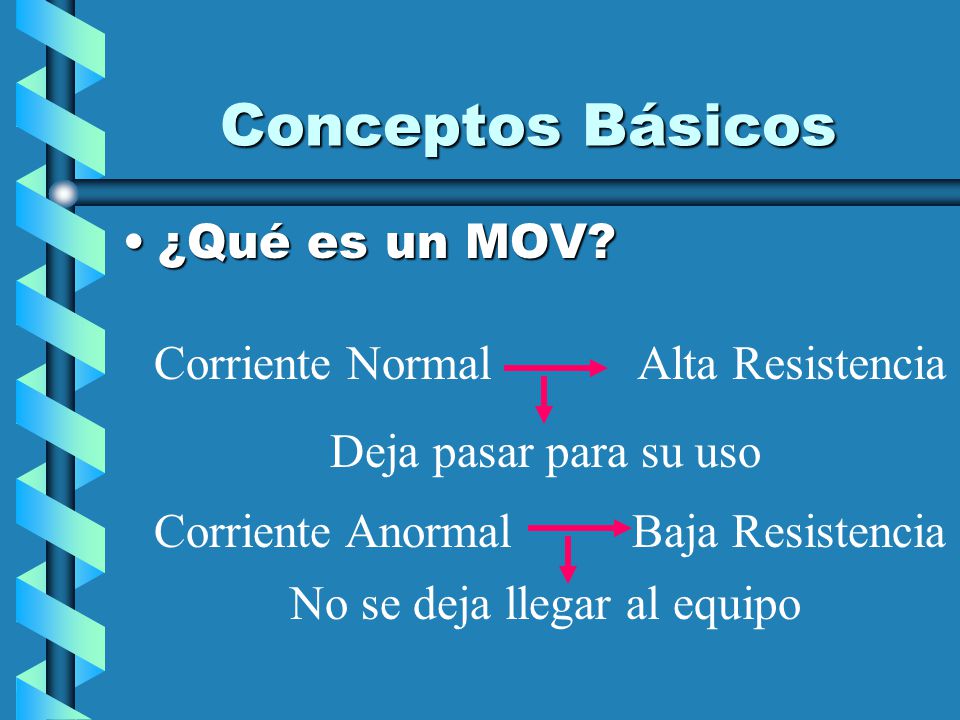

6 Conceptos Básicos ¿Qué es un MOV? Corriente Normal Alta Resistencia
Deja pasar para su uso Corriente Anormal Baja Resistencia No se deja llegar al equipo

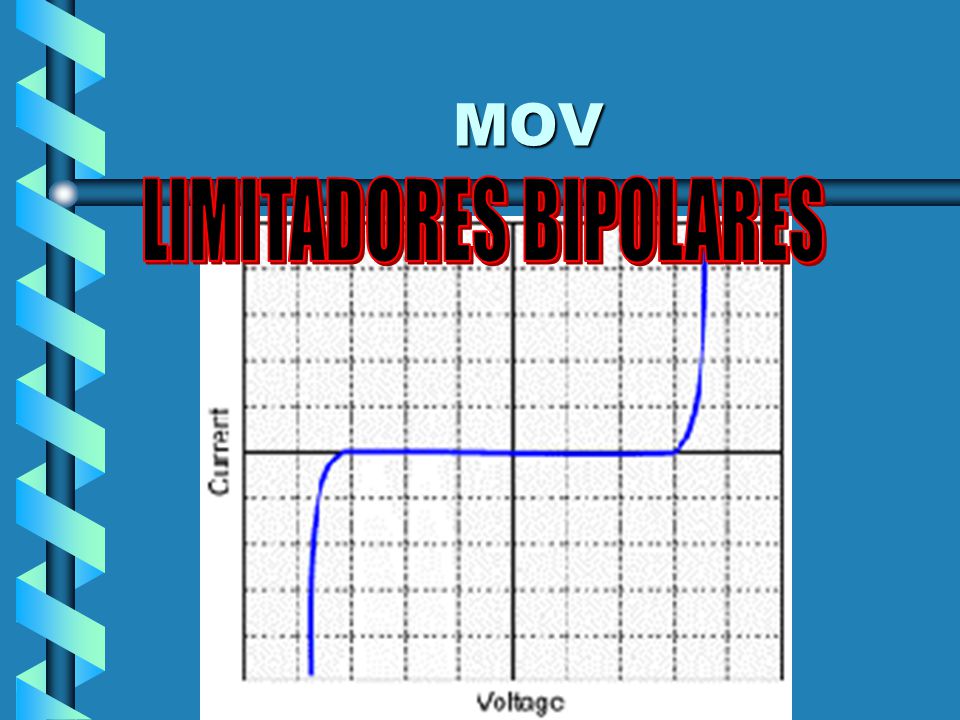

7 LIMITADORES BIPOLARES
MOV LIMITADORES BIPOLARES

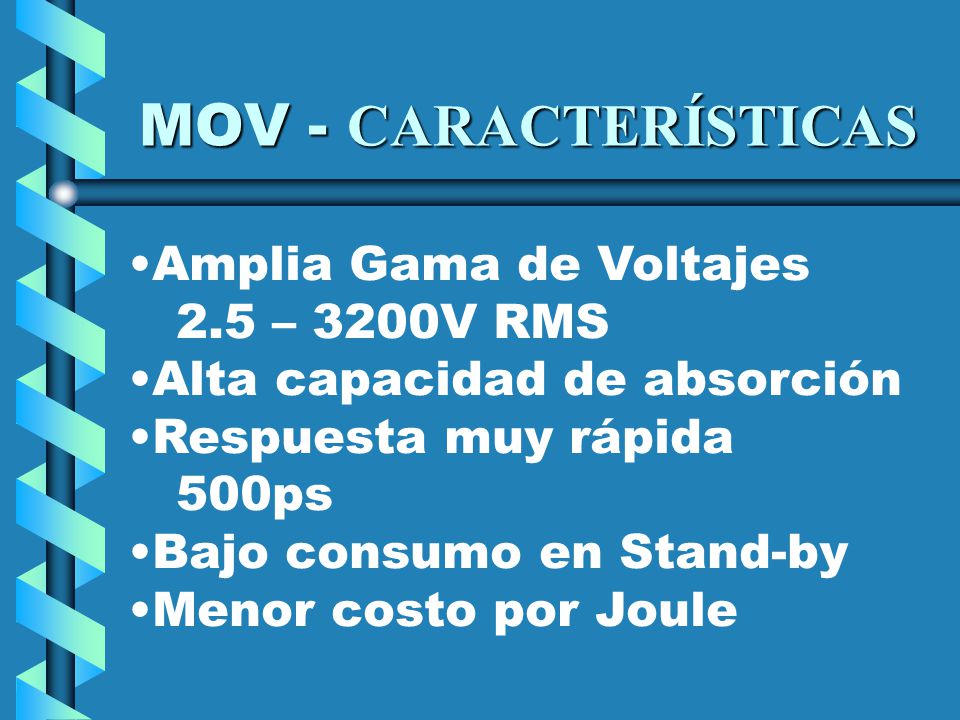

8 MOV - CARACTERÍSTICAS Amplia Gama de Voltajes 2.5 – 3200V RMS
Alta capacidad de absorción Respuesta muy rápida 500ps Bajo consumo en Stand-by Menor costo por Joule

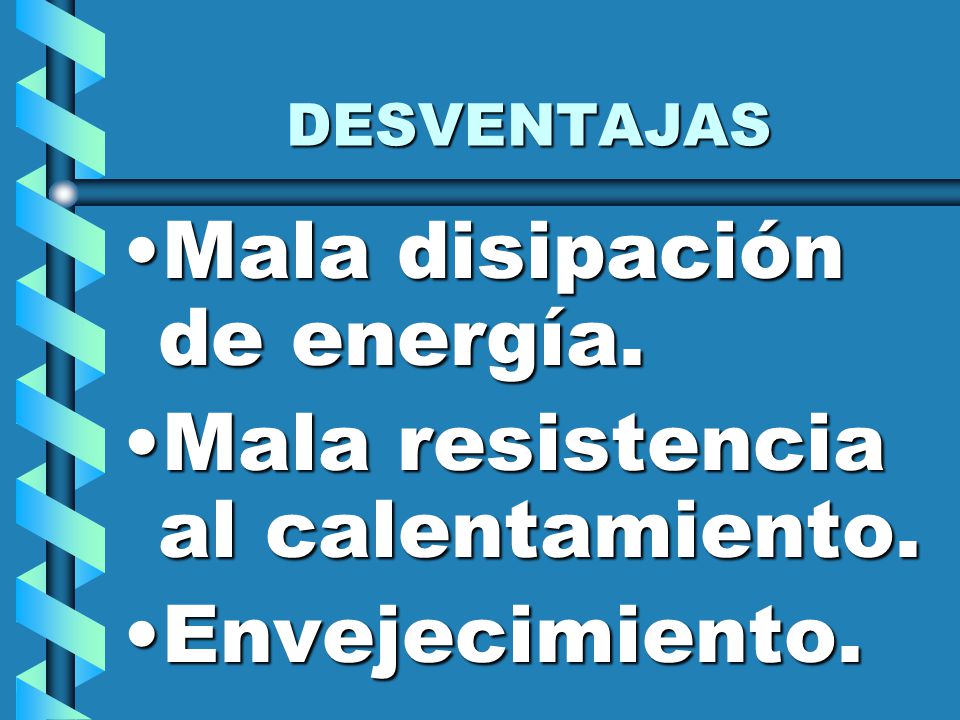

9 Mala disipación de energía. Mala resistencia al calentamiento.
DESVENTAJAS Mala disipación de energía. Mala resistencia al calentamiento. Envejecimiento.

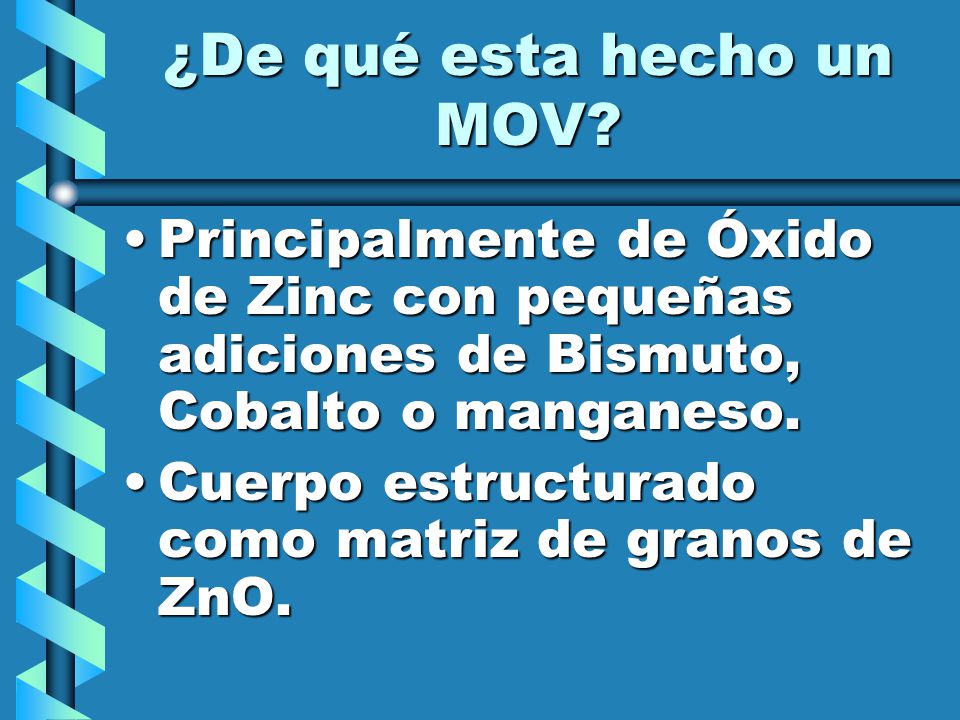

10 ¿De qué esta hecho un MOV?
Principalmente de Óxido de Zinc con pequeñas adiciones de Bismuto, Cobalto o manganeso. Cuerpo estructurado como matriz de granos de ZnO.

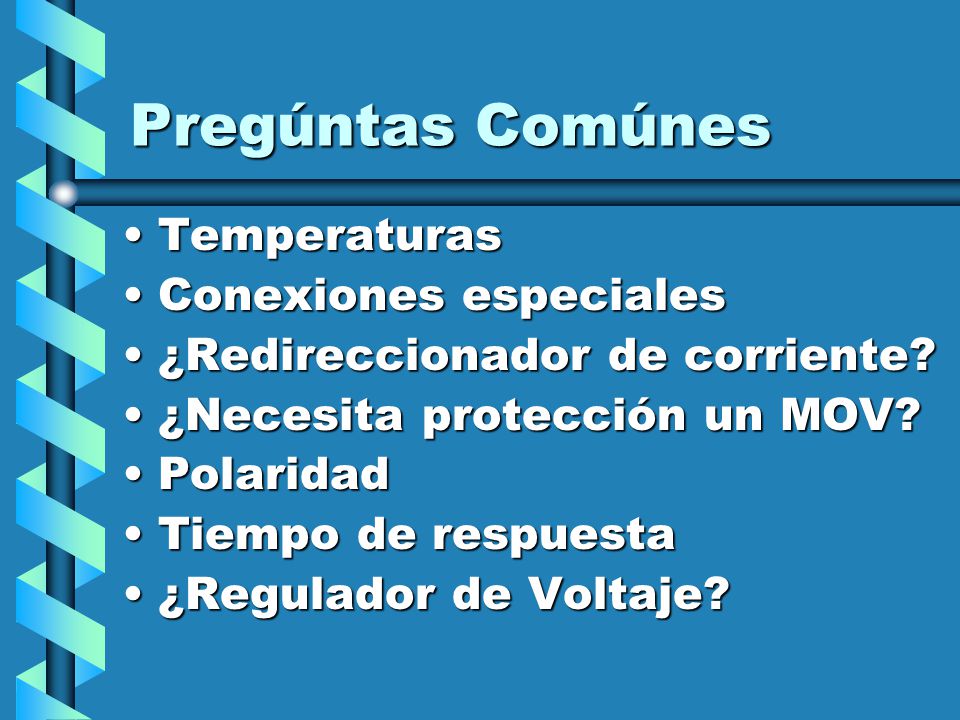

11 Pregúntas Comúnes Temperaturas Conexiones especiales
¿Redireccionador de corriente? ¿Necesita protección un MOV? Polaridad Tiempo de respuesta ¿Regulador de Voltaje?

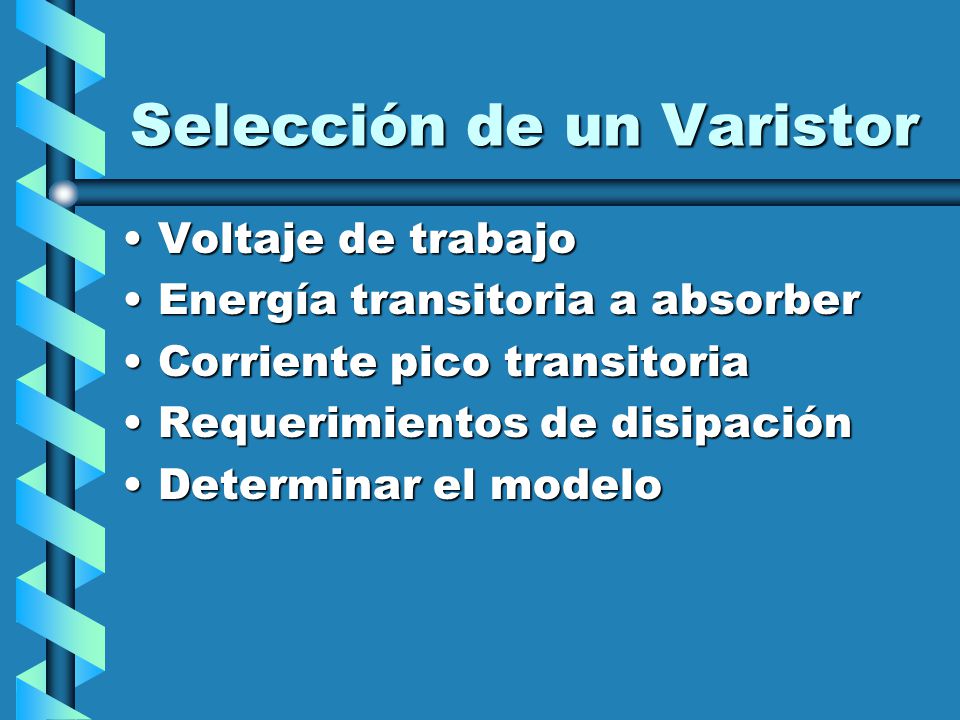

12 Selección de un Varistor
Voltaje de trabajo Energía transitoria a absorber Corriente pico transitoria Requerimientos de disipación Determinar el modelo

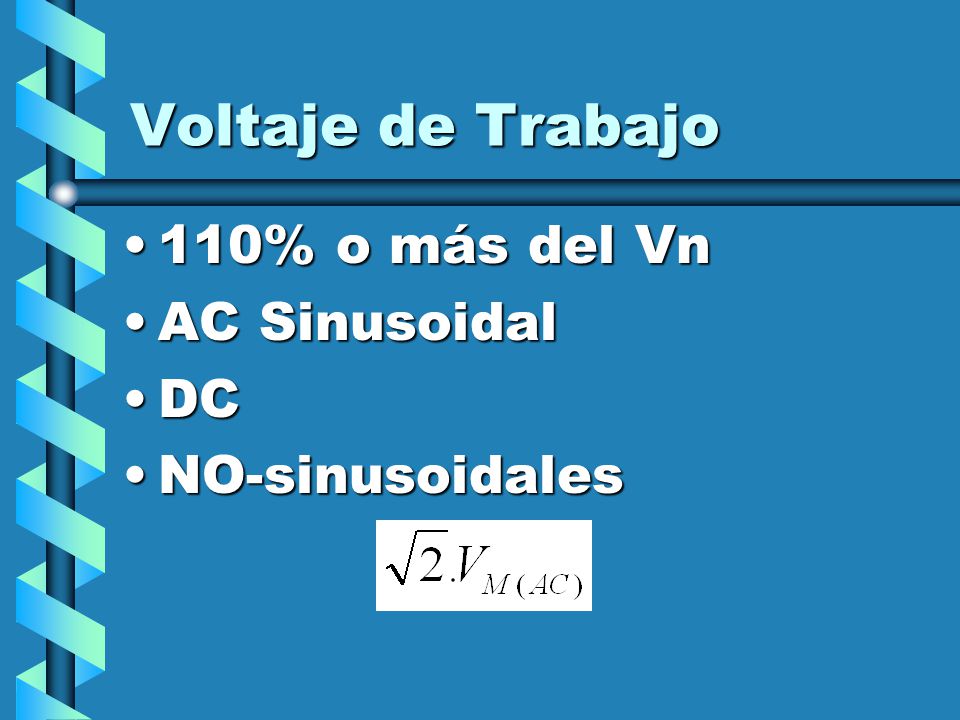

13 Voltaje de Trabajo 110% o más del Vn AC Sinusoidal DC NO-sinusoidales

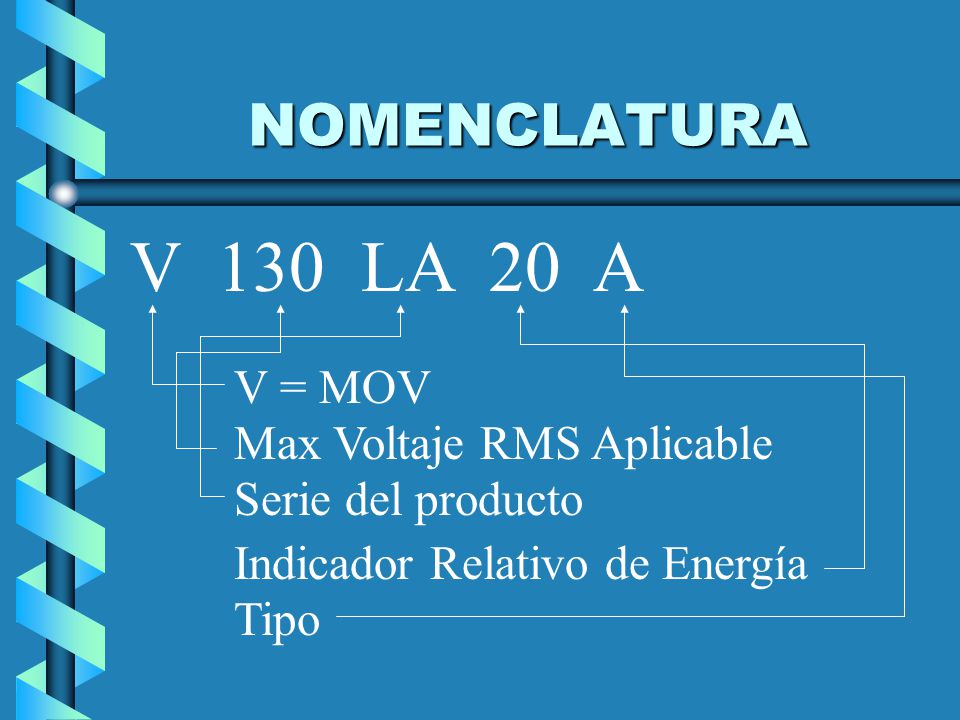

14 V 130 LA 20 A NOMENCLATURA V = MOV Max Voltaje RMS Aplicable
Serie del producto Indicador Relativo de Energía Tipo

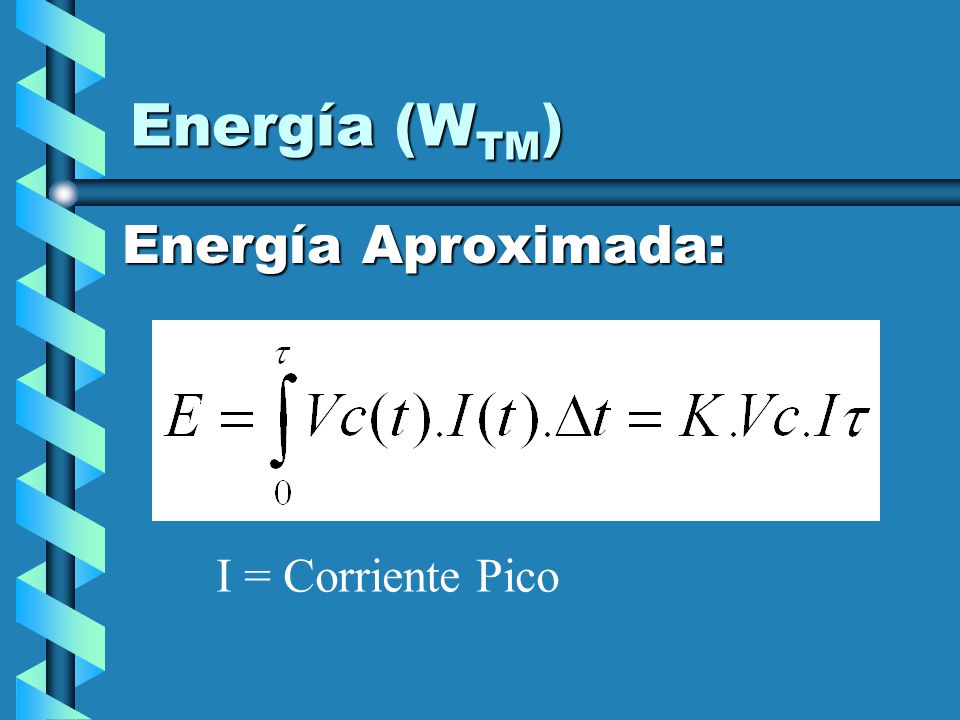

15 Energía (WTM) Energía Aproximada: I = Corriente Pico

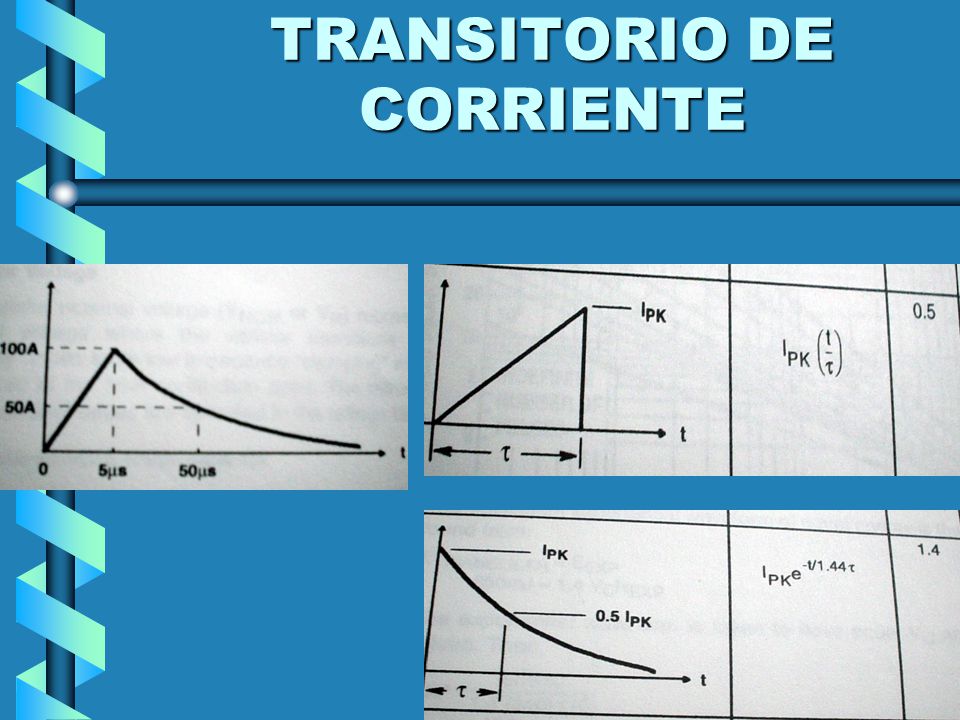

16 TRANSITORIO DE CORRIENTE

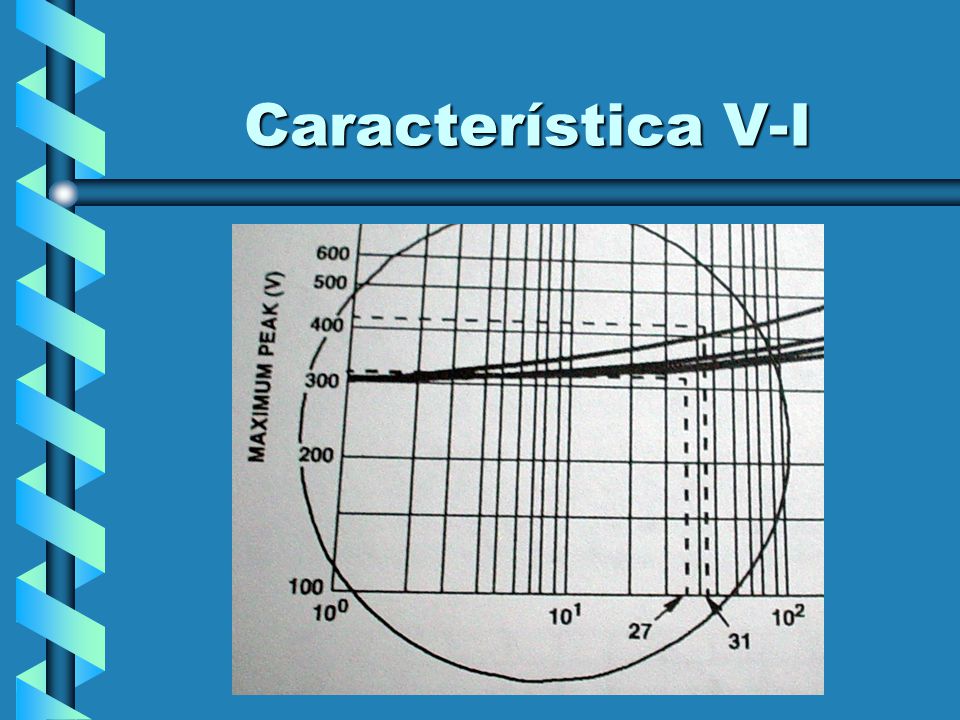

17 Característica V-I

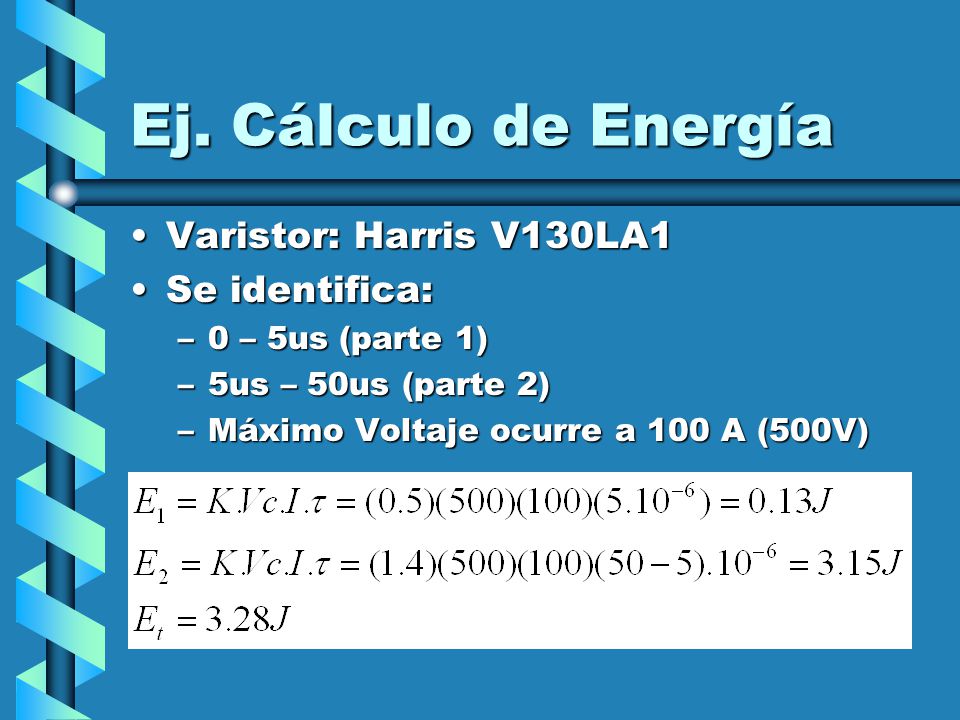

18 Ej. Cálculo de Energía Varistor: Harris V130LA1 Se identifica:
0 – 5us (parte 1) 5us – 50us (parte 2) Máximo Voltaje ocurre a 100 A (500V)

19 Corriente Pico Dos Métodos: Midiéndola Análisis Gráfico
Gráfica de Carga y (log-log) V-I

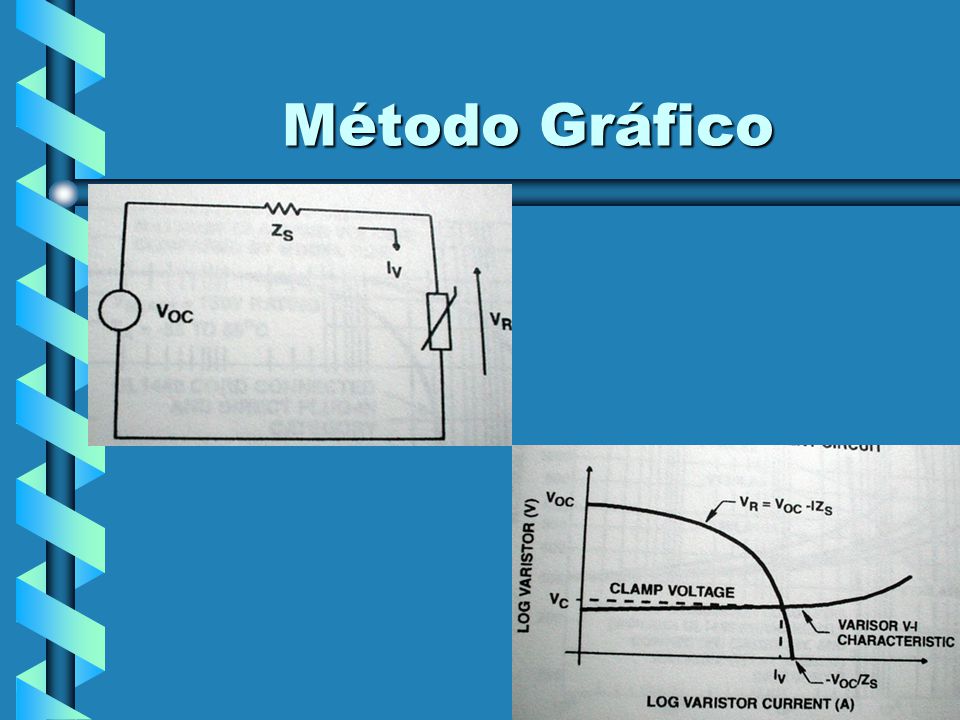

20 Método Gráfico

21 Req. De Disipación Energía (W/s)
No recomendable en disipaciones repetitivas MOV’s No son reguladores de Voltaje

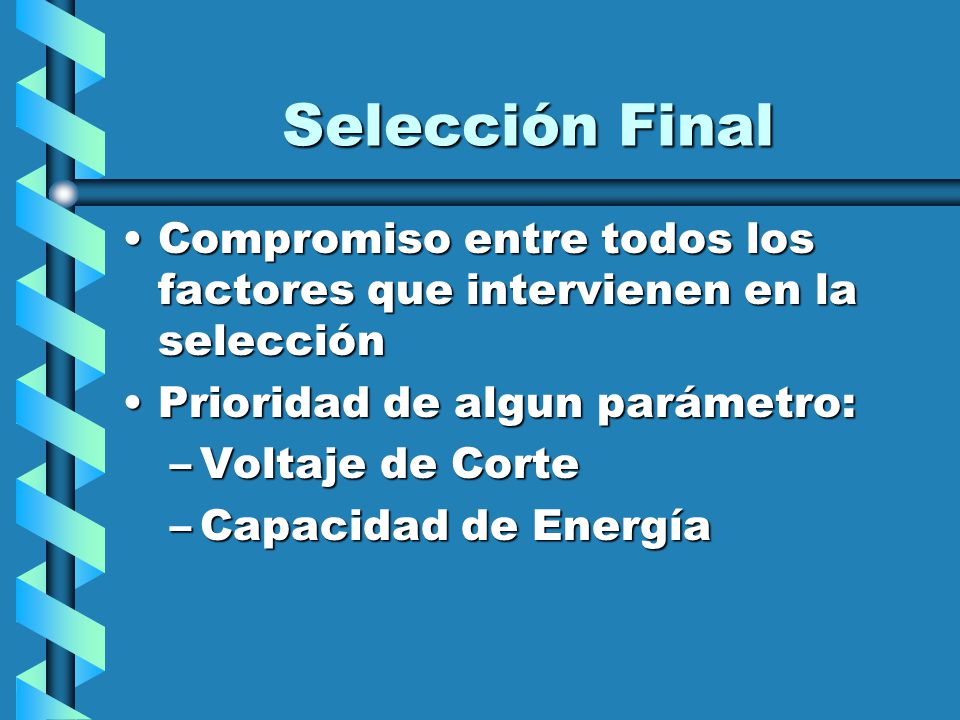

22 Selección Final Compromiso entre todos los factores que intervienen en la selección Prioridad de algun parámetro: Voltaje de Corte Capacidad de Energía

23 VARISTORES Ejercicios prácticos

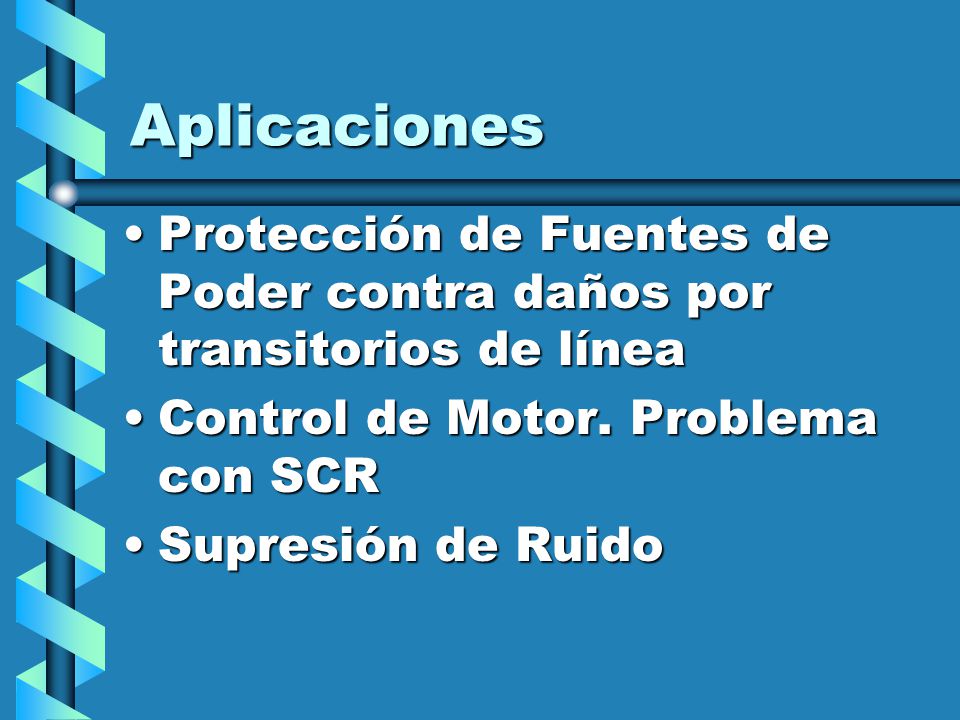

24 Aplicaciones Protección de Fuentes de Poder contra daños por transitorios de línea Control de Motor. Problema con SCR Supresión de Ruido

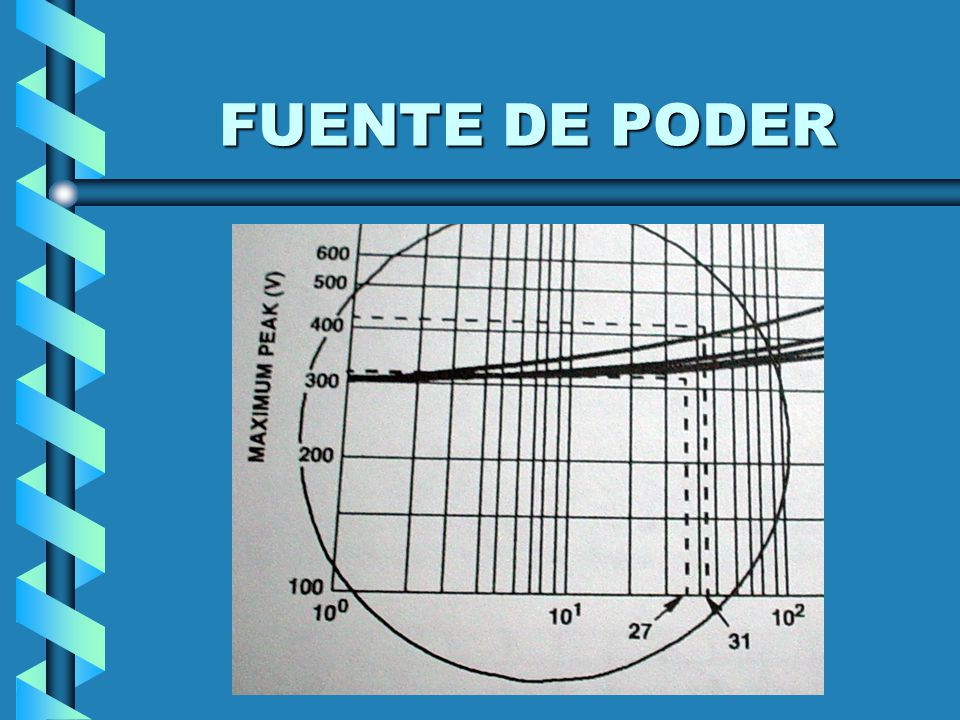

25 FUENTE DE PODER

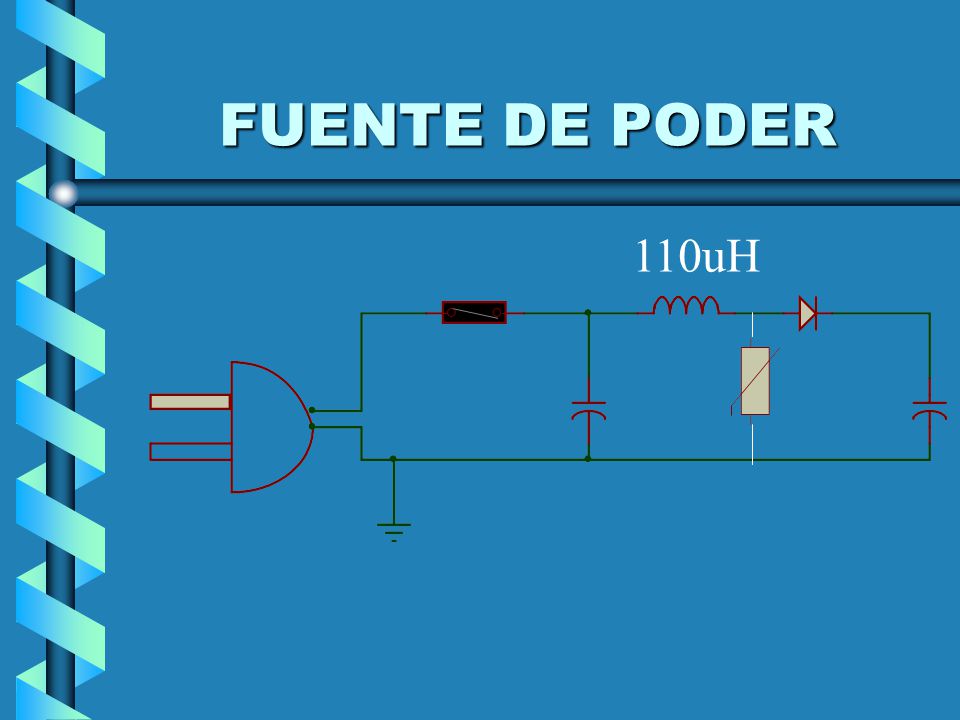

26 FUENTE DE PODER 110uH

27 FUENTE DE PODER

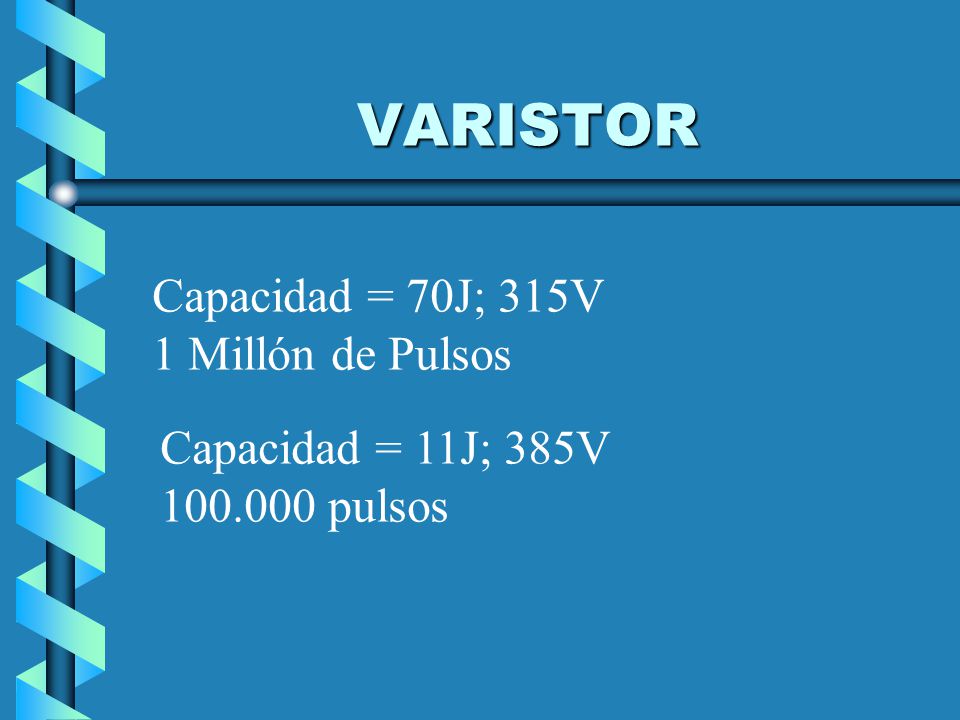

28 VARISTOR Capacidad = 70J; 315V 1 Millón de Pulsos

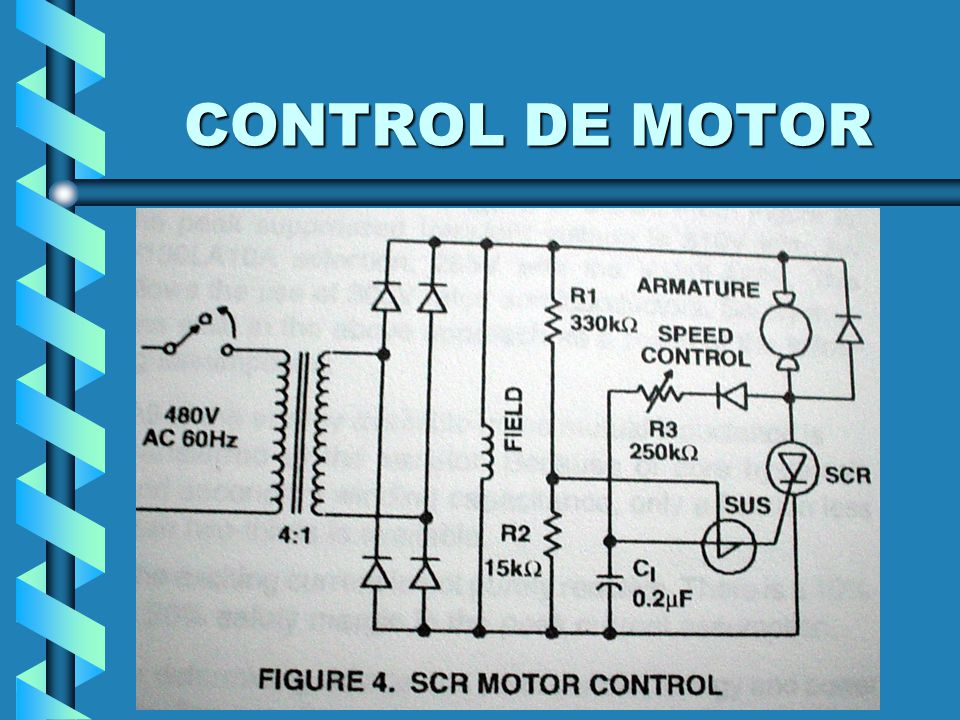

29 CONTROL DE MOTOR

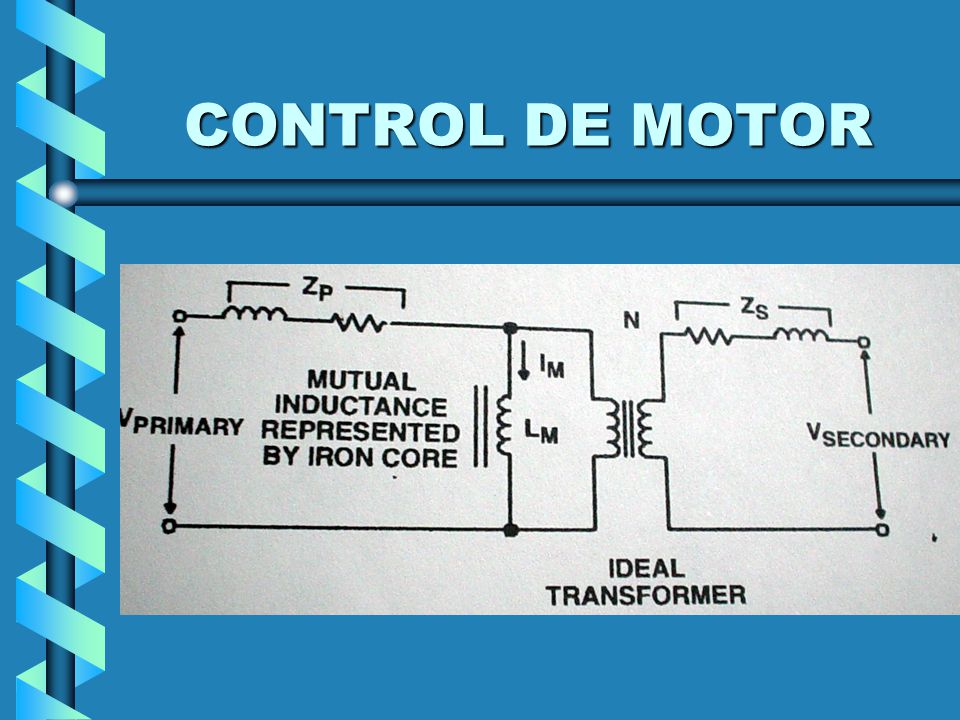

30 CONTROL DE MOTOR

31 SUPRESIÓN DE RUIDO Problemas presentados al Encender / Apagar un motor De 120V / 60Hz Los equipos conectados a la misma línea malfuncionan.

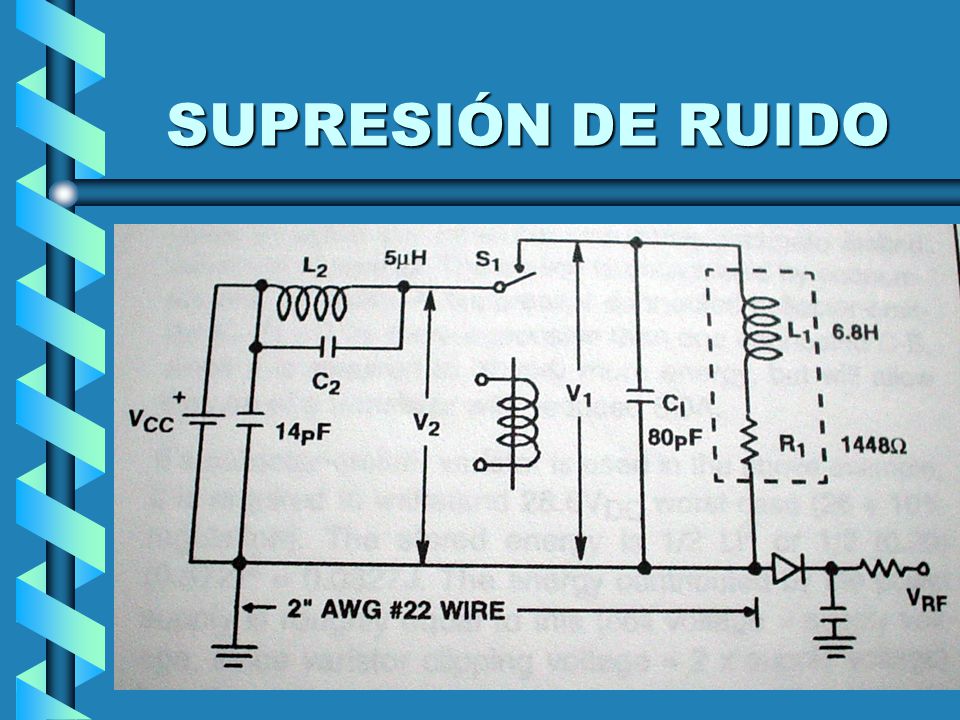

32 SUPRESIÓN DE RUIDO

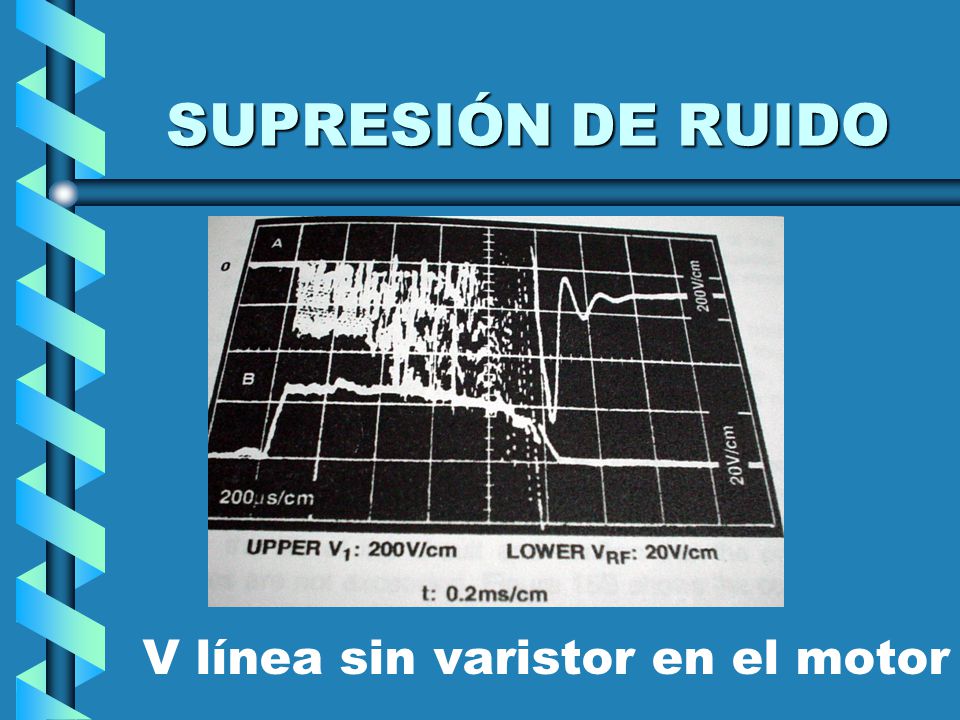

33 SUPRESIÓN DE RUIDO V línea sin varistor en el motor

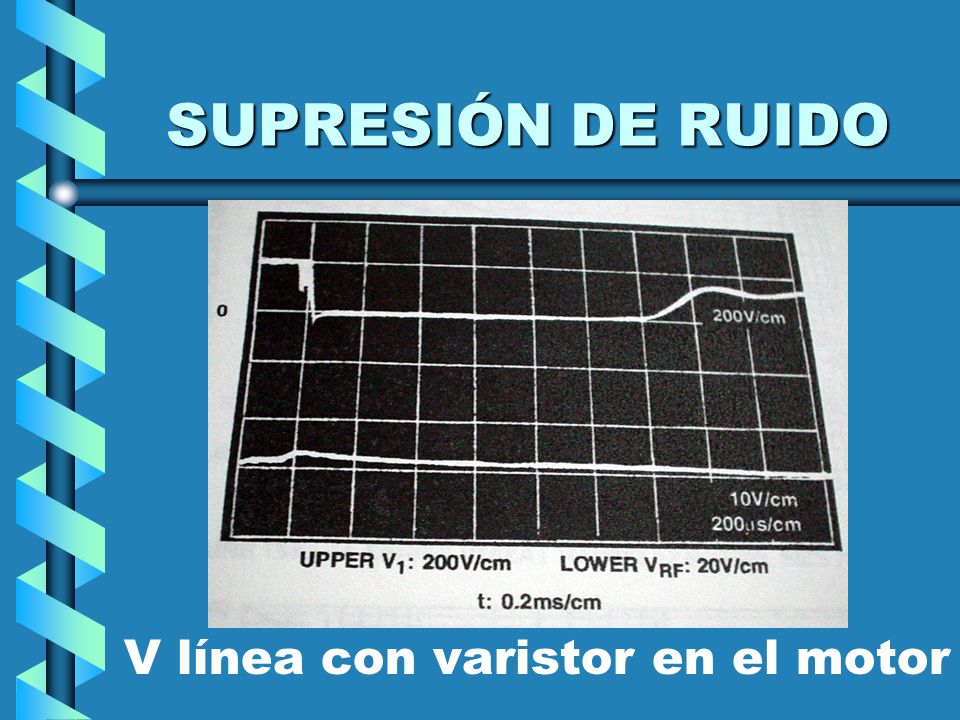

34 SUPRESIÓN DE RUIDO V línea con varistor en el motor

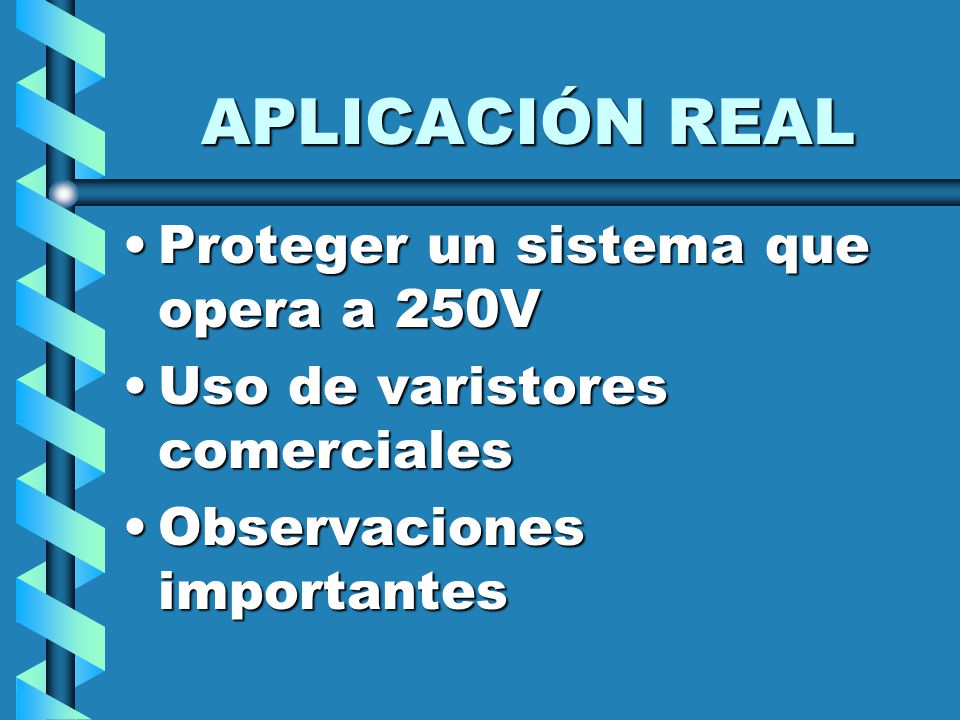

35 APLICACIÓN REAL Proteger un sistema que opera a 250V
Uso de varistores comerciales Observaciones importantes

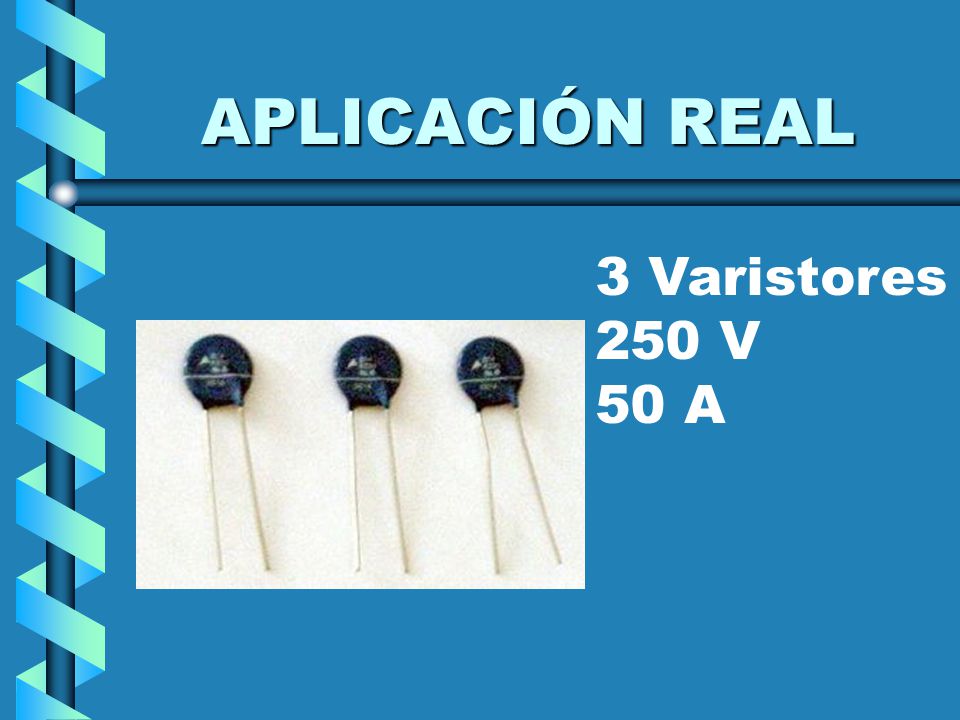

36 APLICACIÓN REAL                                                                                                                                                                               3 Varistores 250 V 50 A

37 APLICACIÓN REAL INTERRUPTOR DIFERENCIAL INTERRUPTOR TERMOMAGNÉTICO

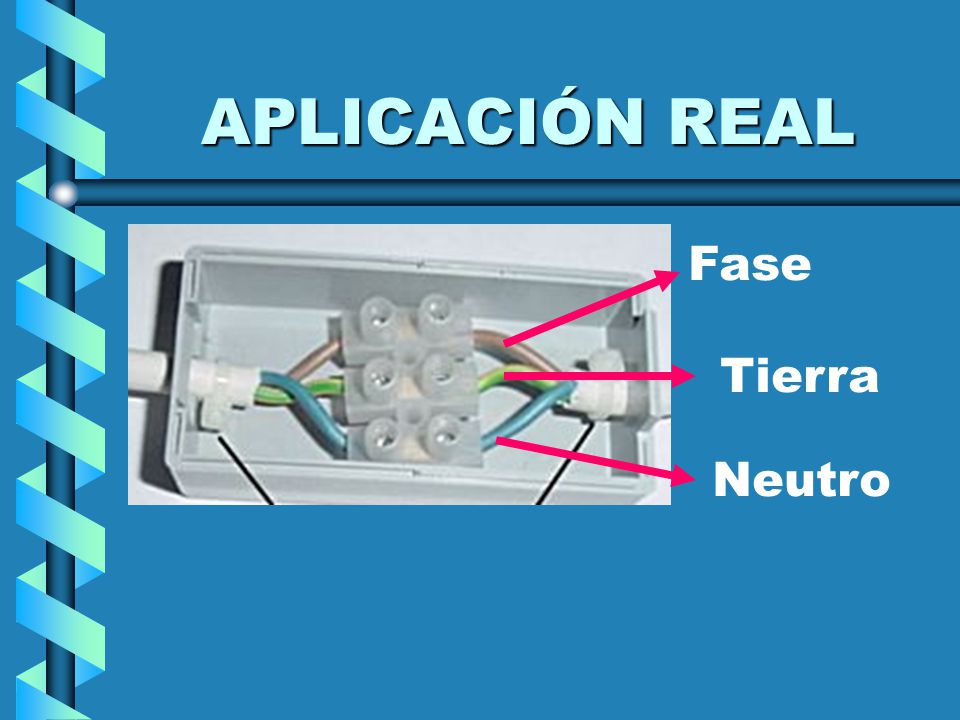

38 APLICACIÓN REAL Fase Tierra Neutro

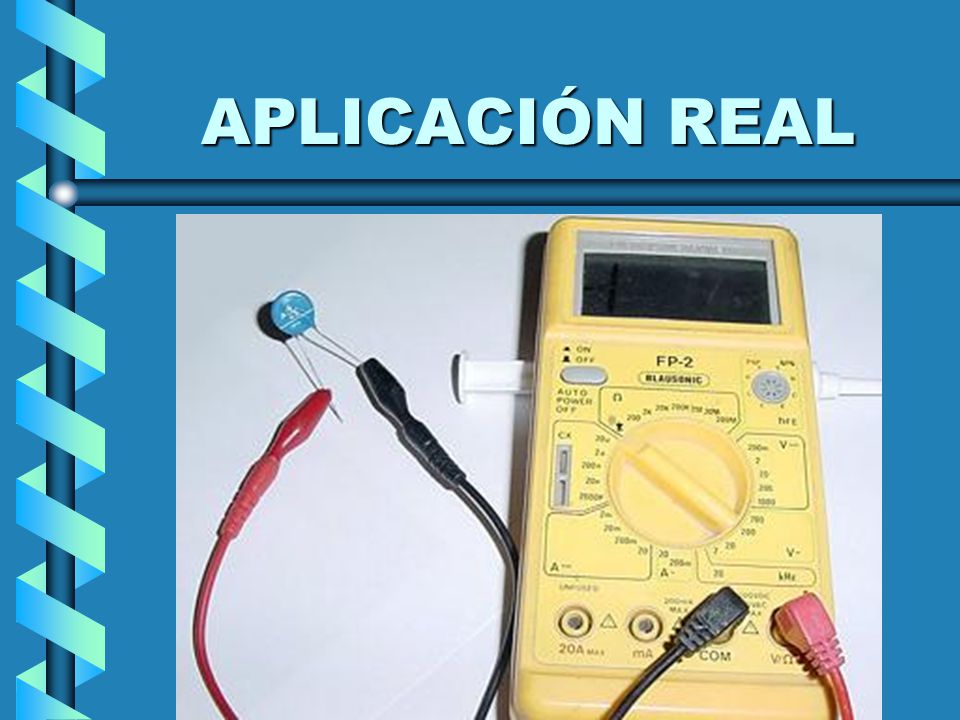

39 APLICACIÓN REAL

40 APLICACIÓN REAL

41 ¿PREGUNTAS?
