Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 1.

Presentación del tema: "Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 1."— Transcripción de la presentación:

1 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 1 Trabajo cíclico El equivalente mecánico del calor

2 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 2 Trabajo cíclico La primera ley

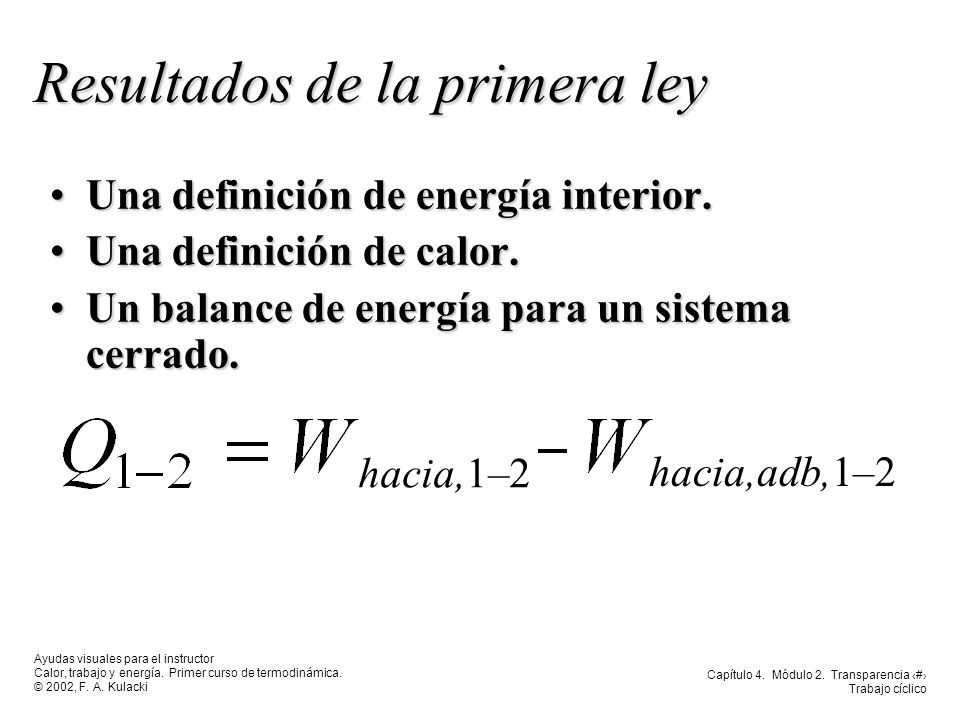

3 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 3 Trabajo cíclico Resultados de la primera ley Una definición de energía interior.Una definición de energía interior. Una definición de calor.Una definición de calor. Un balance de energía para un sistema cerrado.Un balance de energía para un sistema cerrado. hacia,1–2 hacia,adb,1–2

4 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 4 Trabajo cíclico Balances de energía...

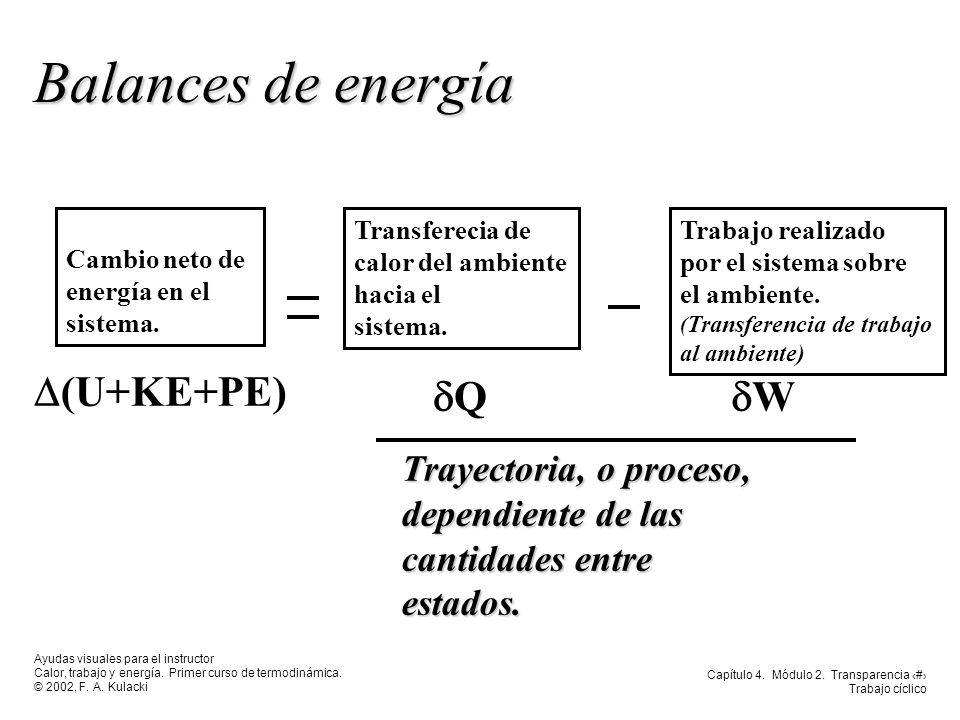

5 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 5 Trabajo cíclico Balances de energía Cambio neto de energía en el sistema. Transferecia de calor del ambiente hacia el sistema. Trabajo realizado por el sistema sobre el ambiente. ( Transferencia de trabajo al ambiente) Trayectoria, o proceso, dependiente de las cantidades entre estados.  (U+KE+PE) QQ WW

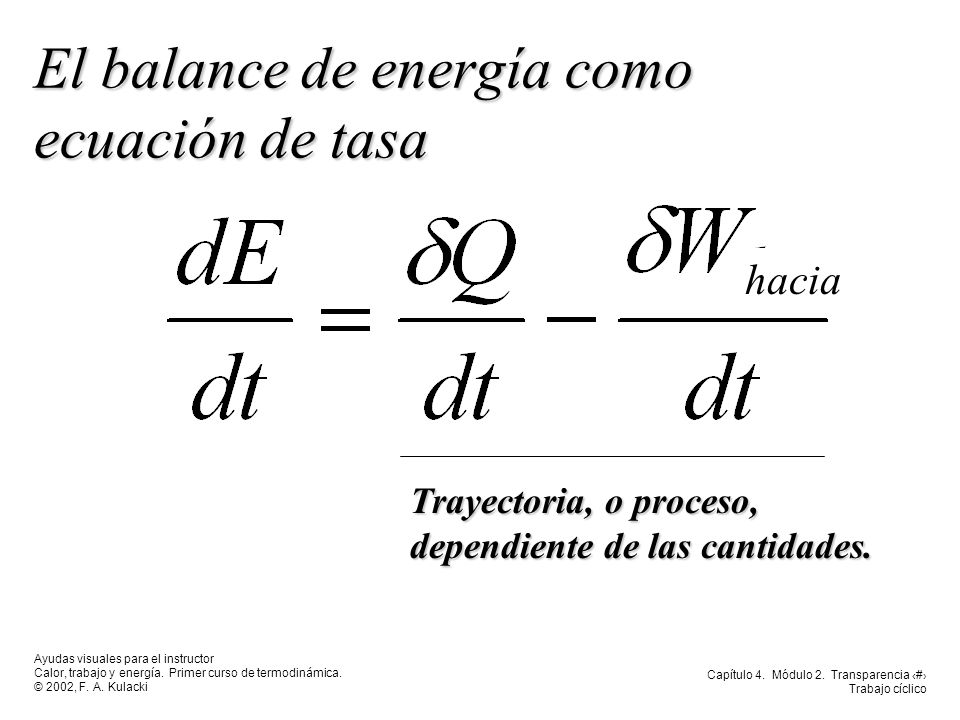

6 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 6 Trabajo cíclico El balance de energía como ecuación de tasa Trayectoria, o proceso, dependiente de las cantidades. hacia

7 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 7 Trabajo cíclico Equivalente mecánico del calor...

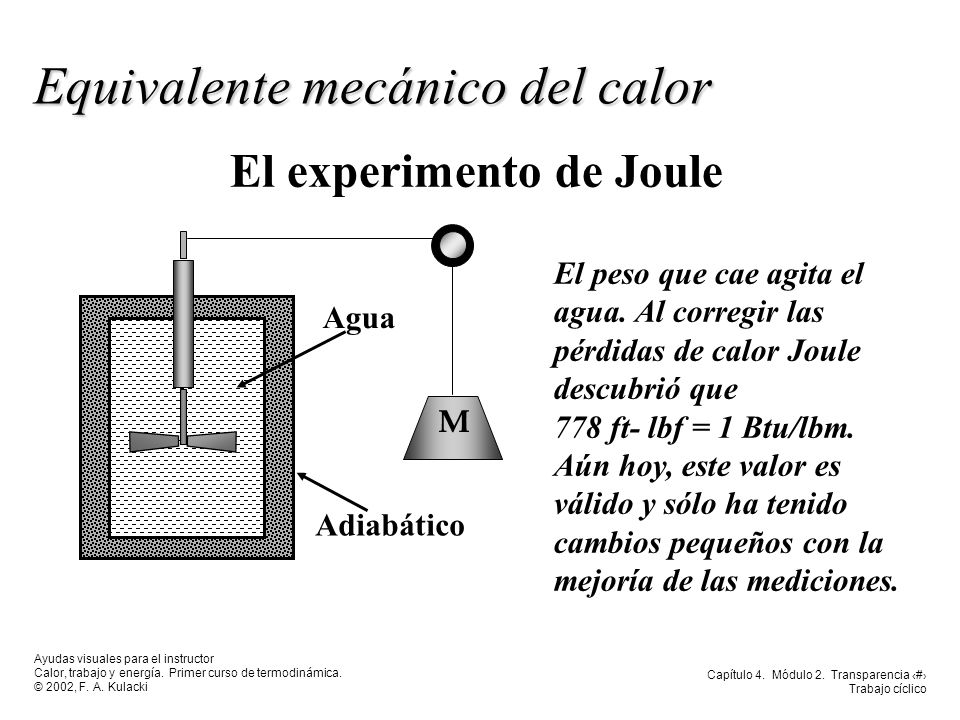

8 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 8 Trabajo cíclico Equivalente mecánico del calor El experimento de Joule El peso que cae agita el agua. Al corregir las pérdidas de calor Joule descubrió que 778 ft- lbf = 1 Btu/lbm. Aún hoy, este valor es válido y sólo ha tenido cambios pequeños con la mejoría de las mediciones. Agua Adiabático M

9 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 9 Trabajo cíclico Trabajo cíclico...

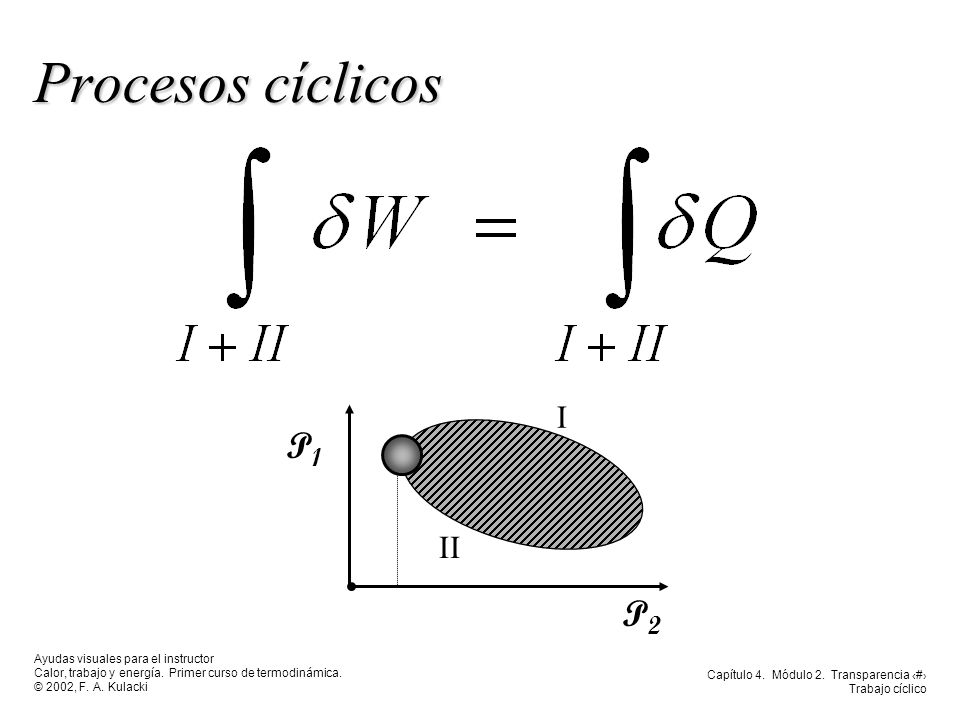

10 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 10 Trabajo cíclico Procesos cíclicos I II P1P1 P2P2

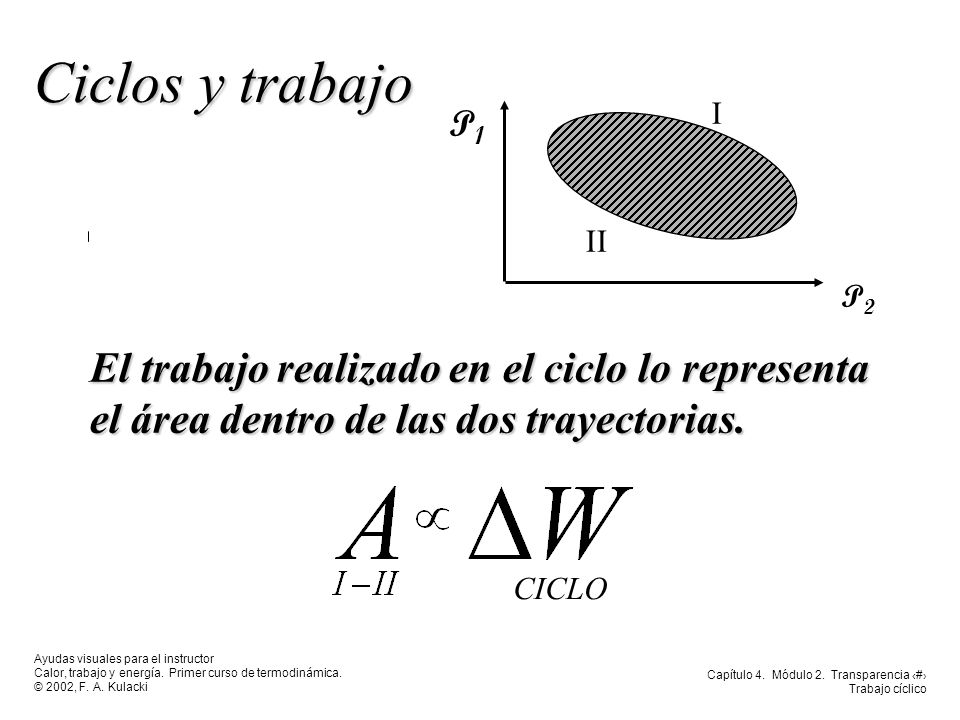

11 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 11 Trabajo cíclico Ciclos y trabajo I II P1P1 P2P2 El trabajo realizado en el ciclo lo representa el área dentro de las dos trayectorias. CICLO

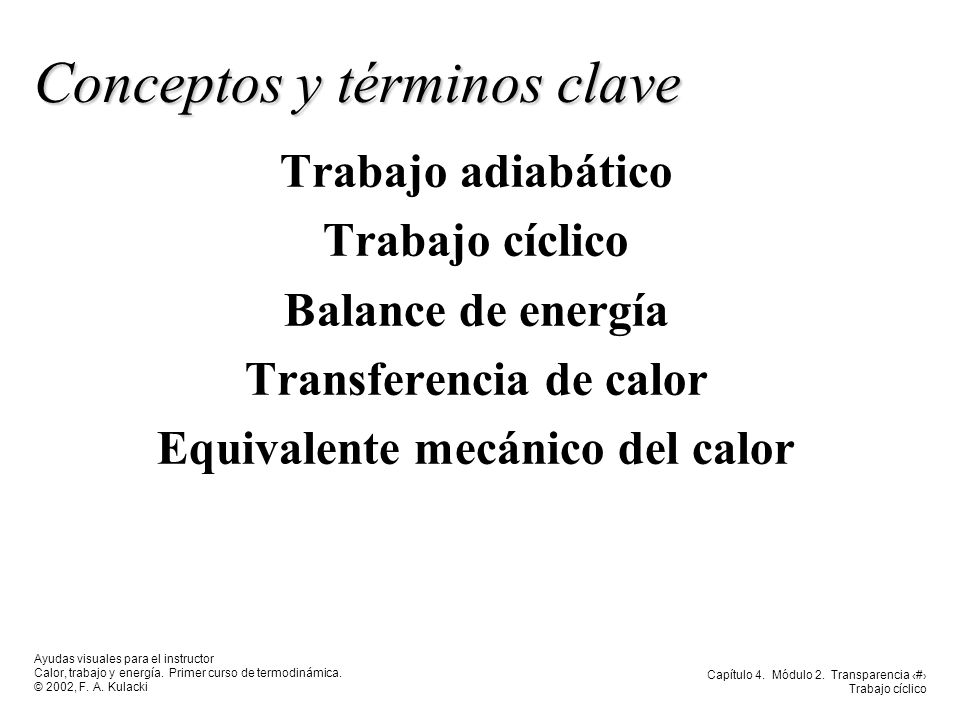

12 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica. © 2002, F. A. Kulacki Capítulo 4. Módulo 2. Transparencia 12 Trabajo cíclico Conceptos y términos clave Trabajo adiabático Trabajo cíclico Balance de energía Transferencia de calor Equivalente mecánico del calor
