1 Manipulación y determinación de estructuras de proteínas. Curso de Bioquímica 2002 Dr. Enrique Rudiño-Piñera

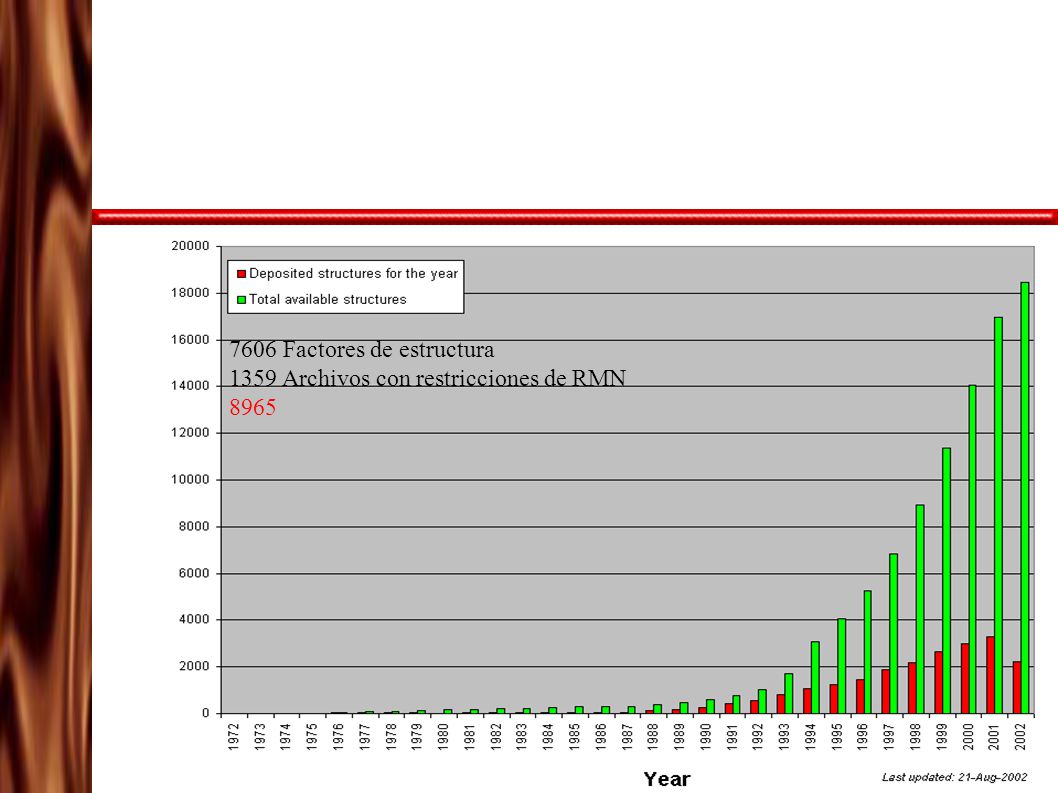

2 7606 Factores de estructura 1359 Archivos con restricciones de RMN 8965

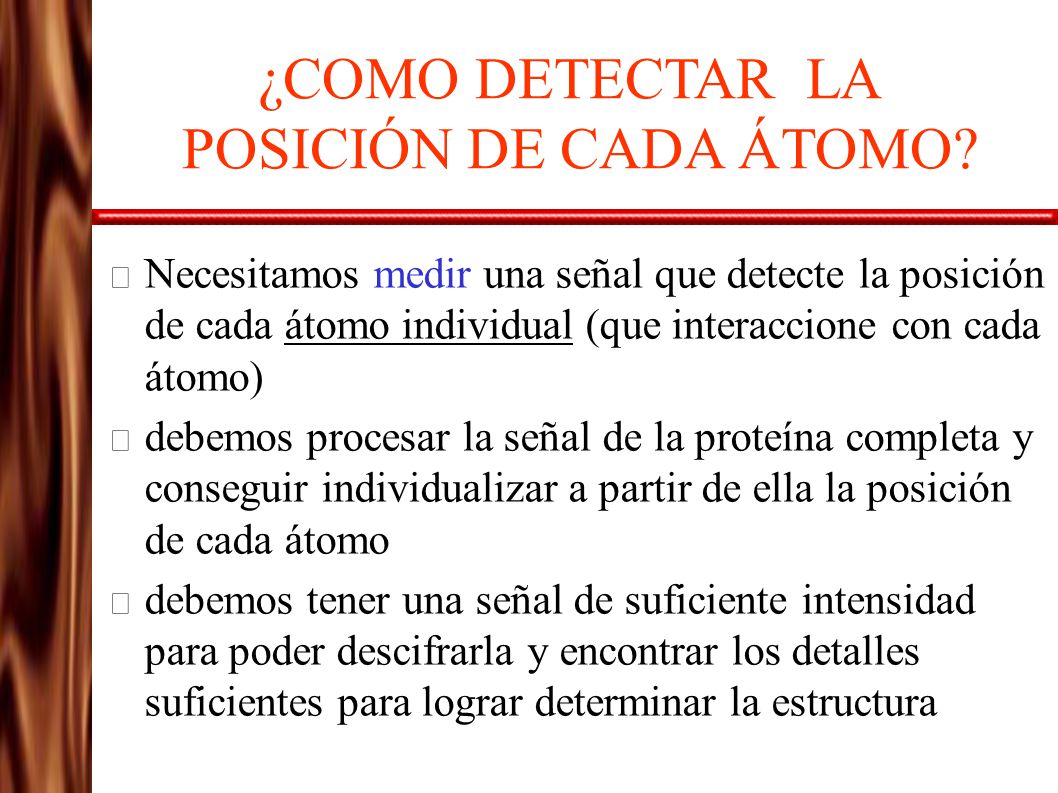

3 ¿COMO DETECTAR LA POSICIÓN DE CADA ÁTOMO? • Necesitamos medir una señal que detecte la posición de cada átomo individual (que interaccione con cada átomo) • debemos procesar la señal de la proteína completa y conseguir individualizar a partir de ella la posición de cada átomo • debemos tener una señal de suficiente intensidad para poder descifrarla y encontrar los detalles suficientes para lograr determinar la estructura

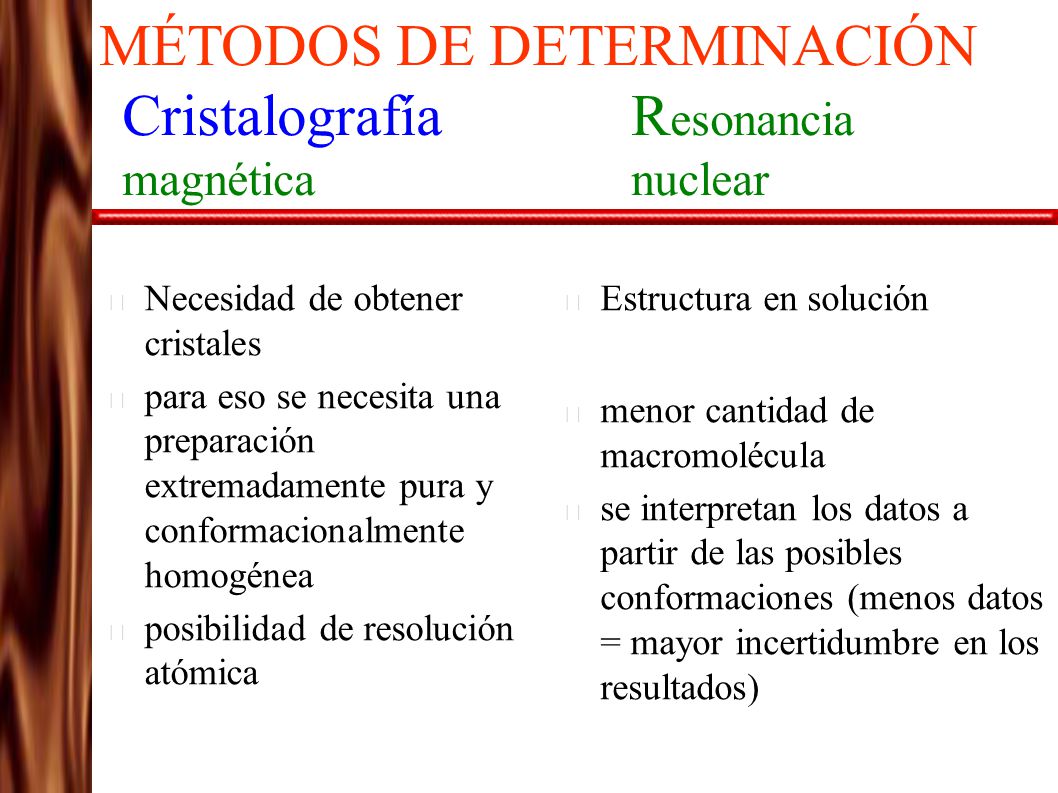

4 MÉTODOS DE DETERMINACIÓN CristalografíaR esonancia magnética nuclear • Necesidad de obtener cristales • para eso se necesita una preparación extremadamente pura y conformacionalmente homogénea • posibilidad de resolución atómica • Estructura en solución • menor cantidad de macromolécula • se interpretan los datos a partir de las posibles conformaciones (menos datos = mayor incertidumbre en los resultados)

5 Difracción de Rayos X

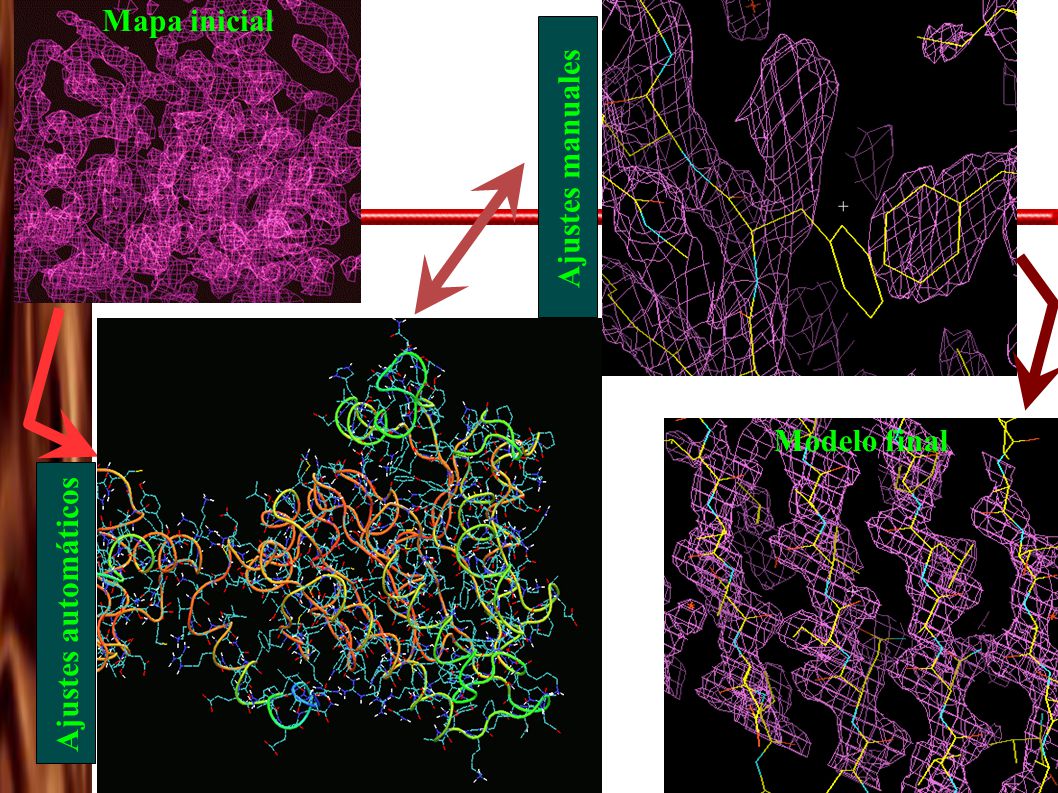

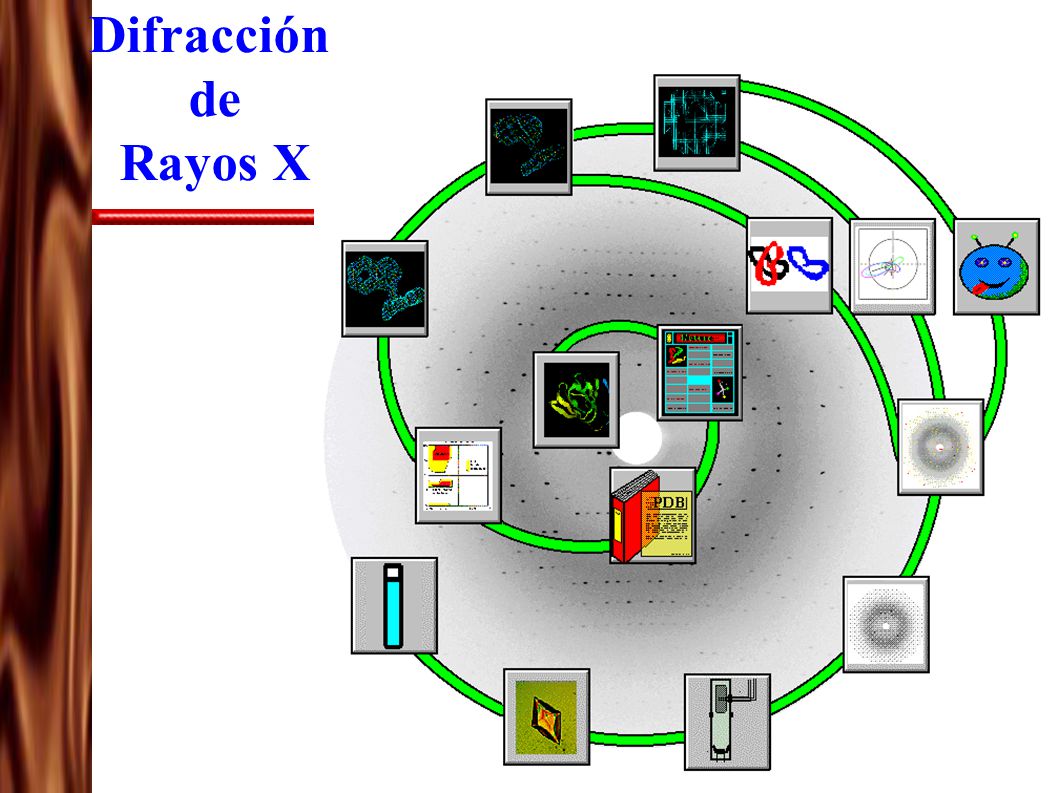

6 Mapa inicial Ajustes automáticos Ajustes manuales Modelo final

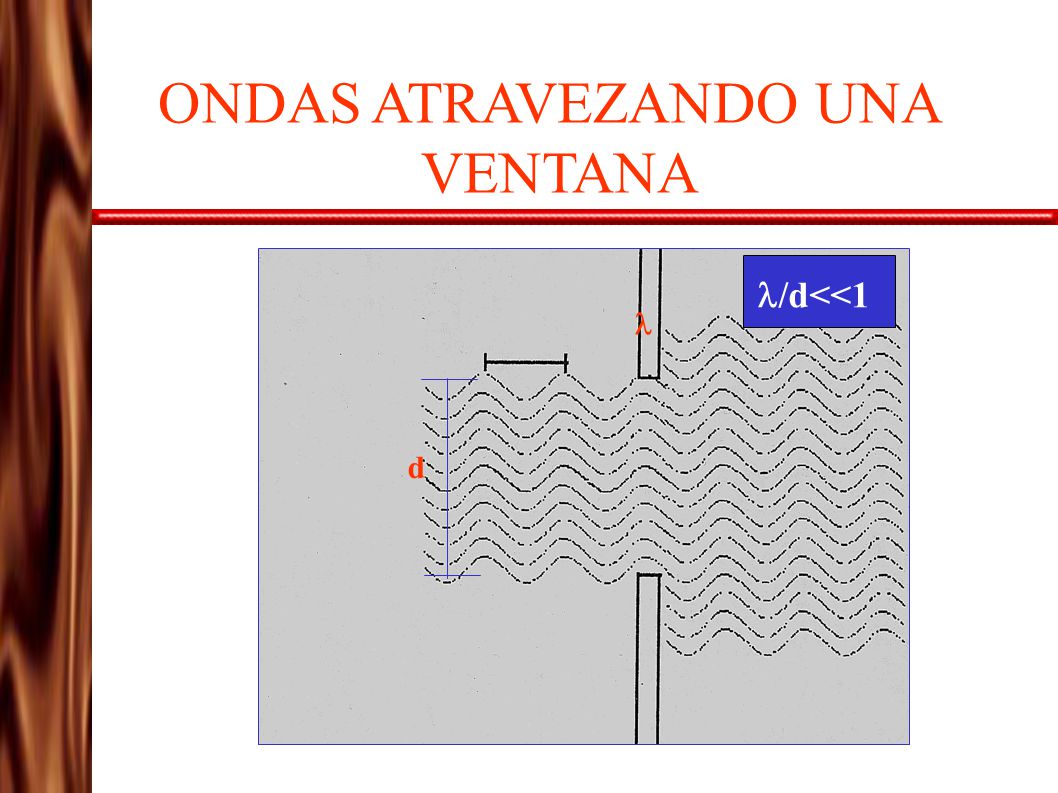

7 d ONDAS ATRAVEZANDO UNA VENTANA /d<<1

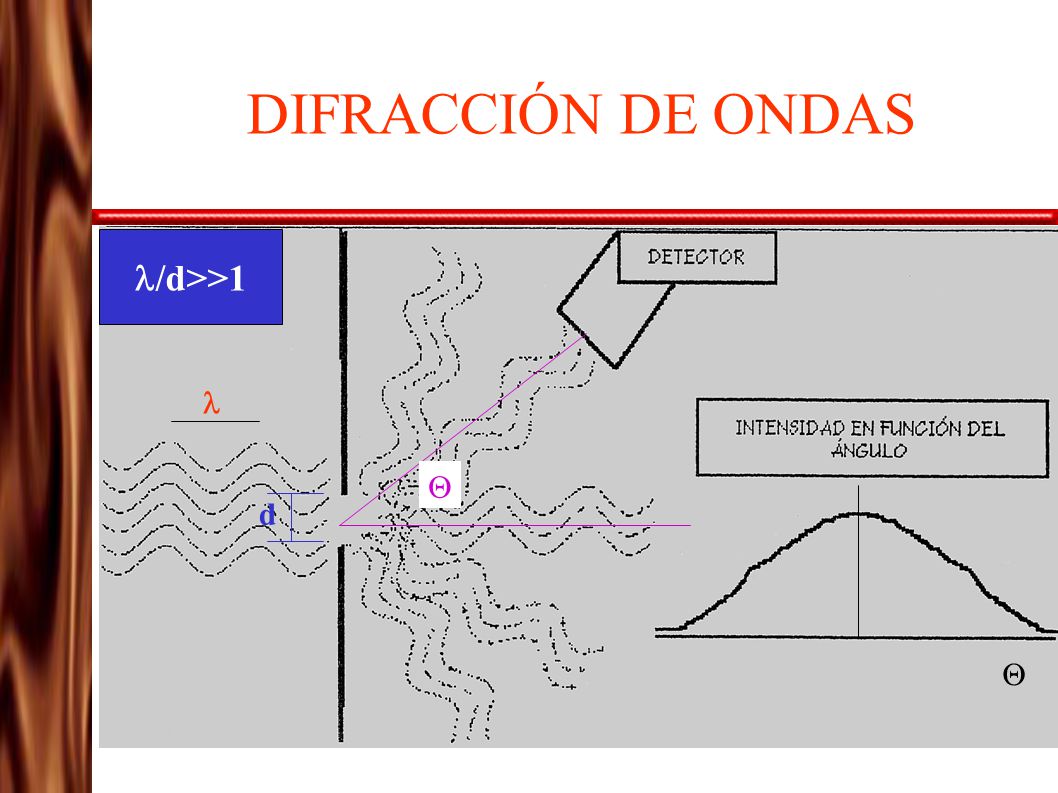

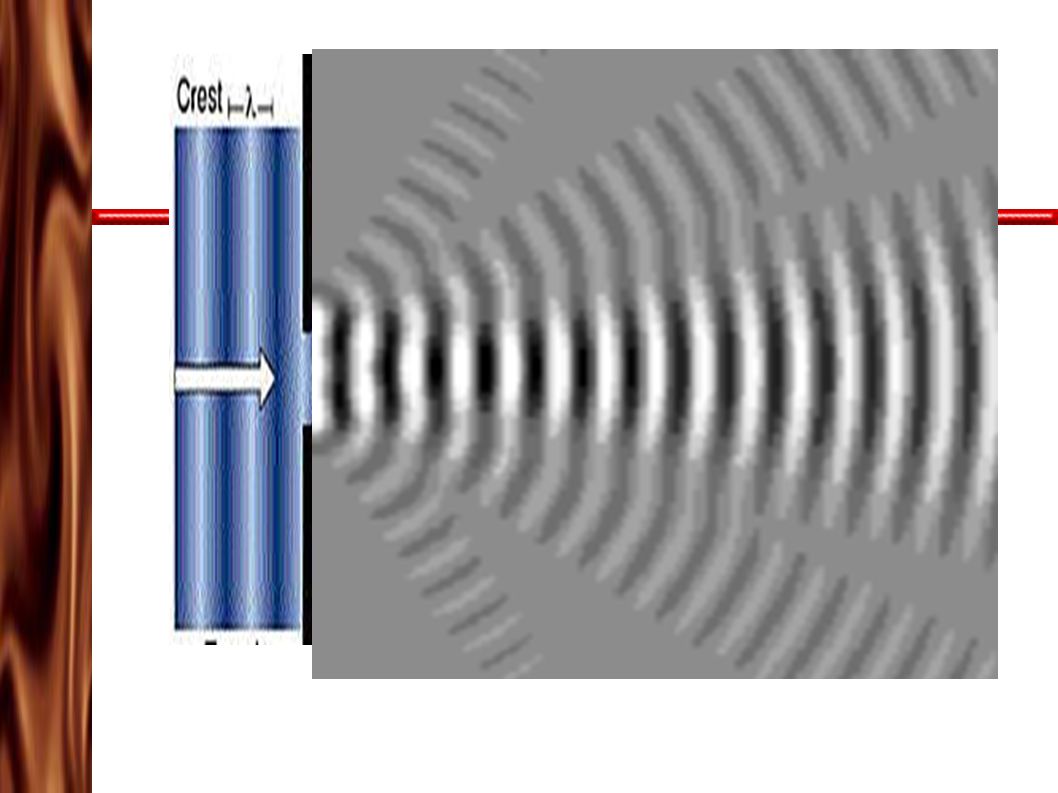

8 DIFRACCIÓN DE ONDAS d /d>>1  

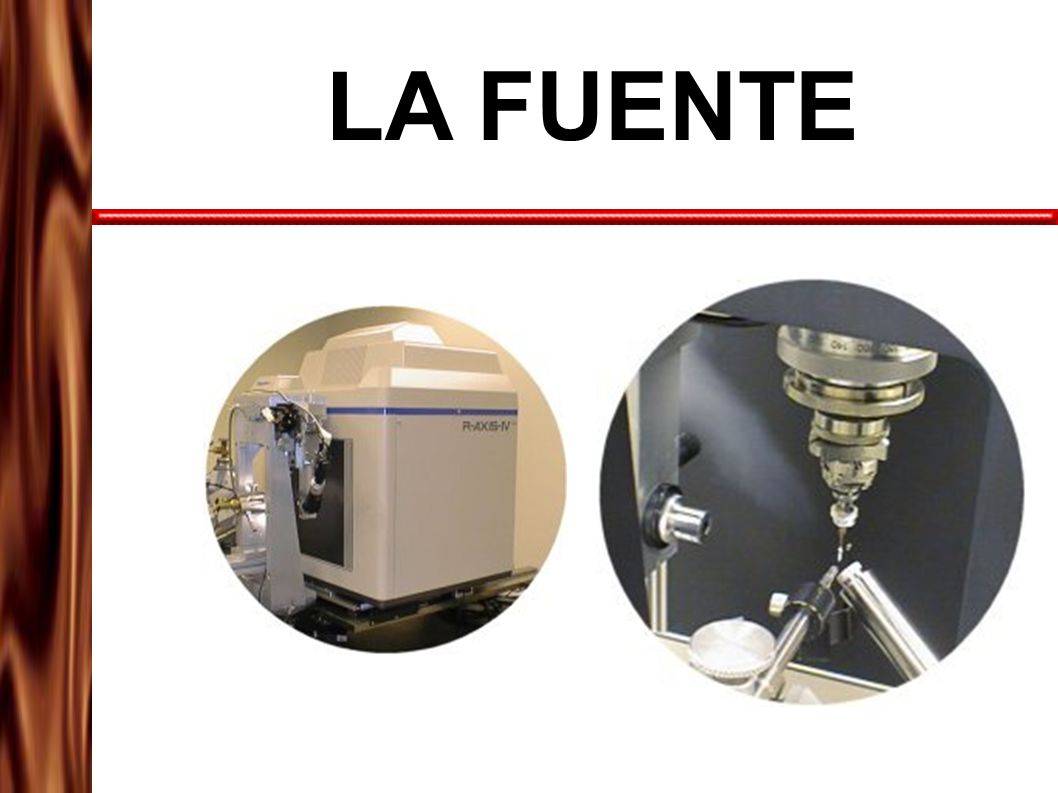

9 LA FUENTE

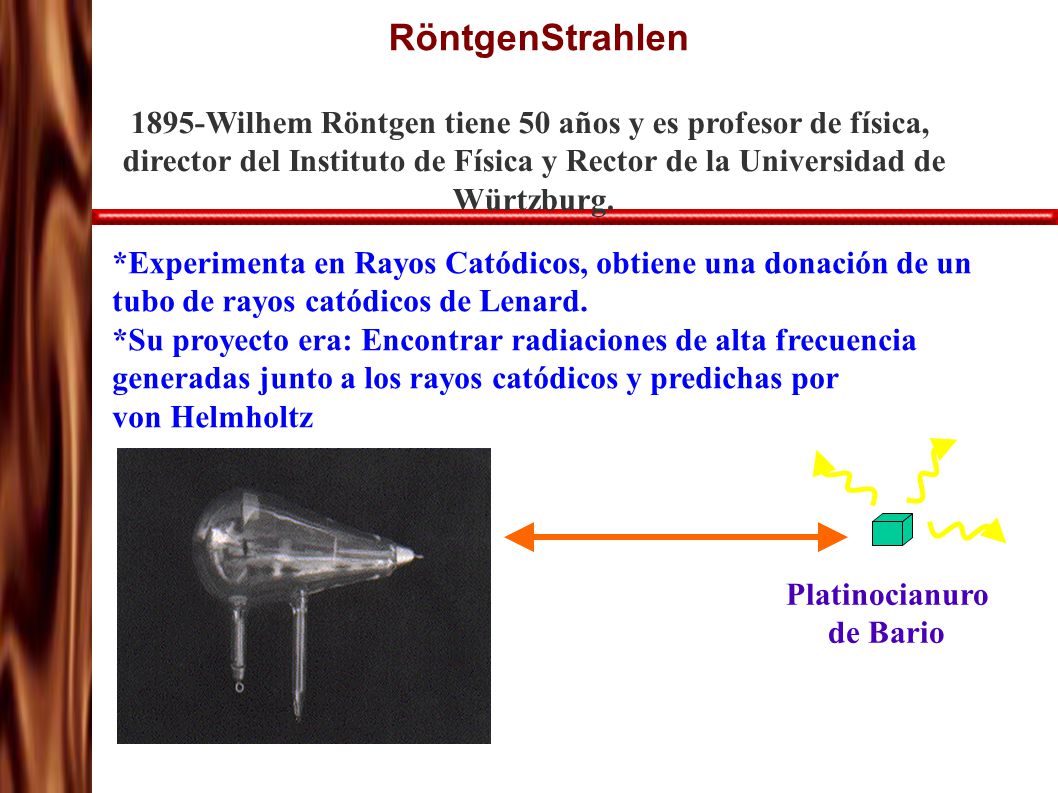

10 RöntgenStrahlen 1895-Wilhem Röntgen tiene 50 años y es profesor de física, director del Instituto de Física y Rector de la Universidad de Würtzburg. *Experimenta en Rayos Catódicos, obtiene una donación de un tubo de rayos catódicos de Lenard. *Su proyecto era: Encontrar radiaciones de alta frecuencia generadas junto a los rayos catódicos y predichas por von Helmholtz Platinocianuro de Bario +1metro

11

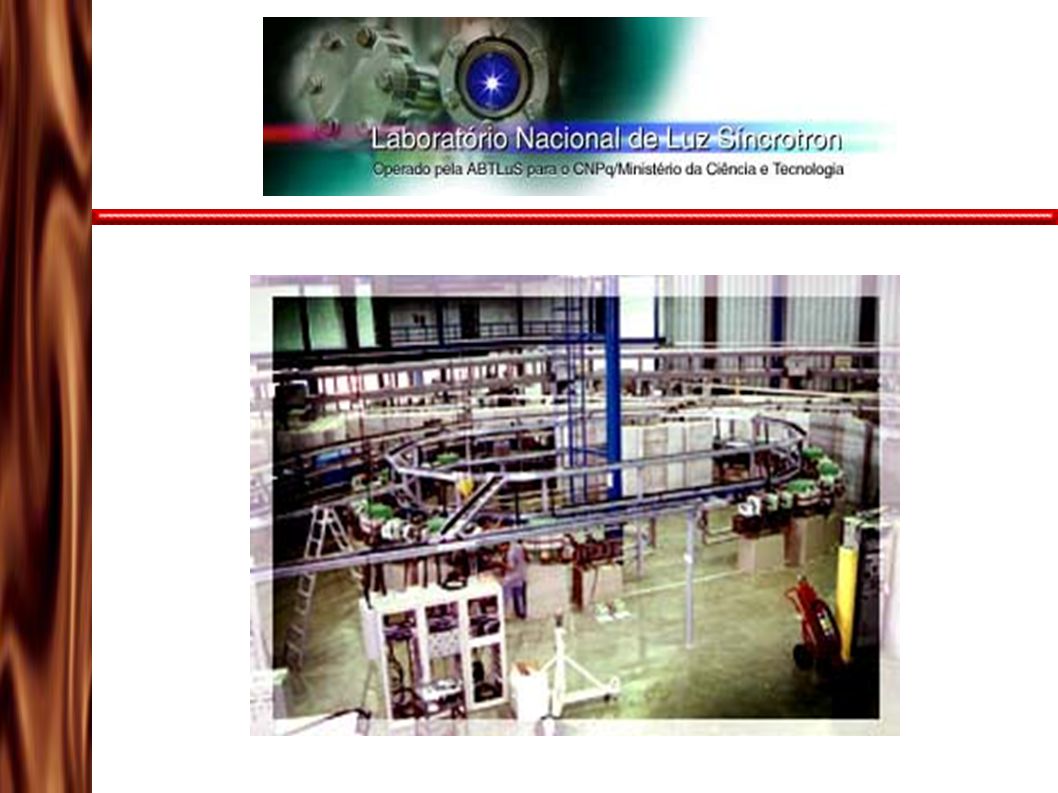

12 Cómo se generan los rayos X: ánodos rotatorios y sincrotrones Espejos de rayos X Ánodo rotatorio Sincrotrón

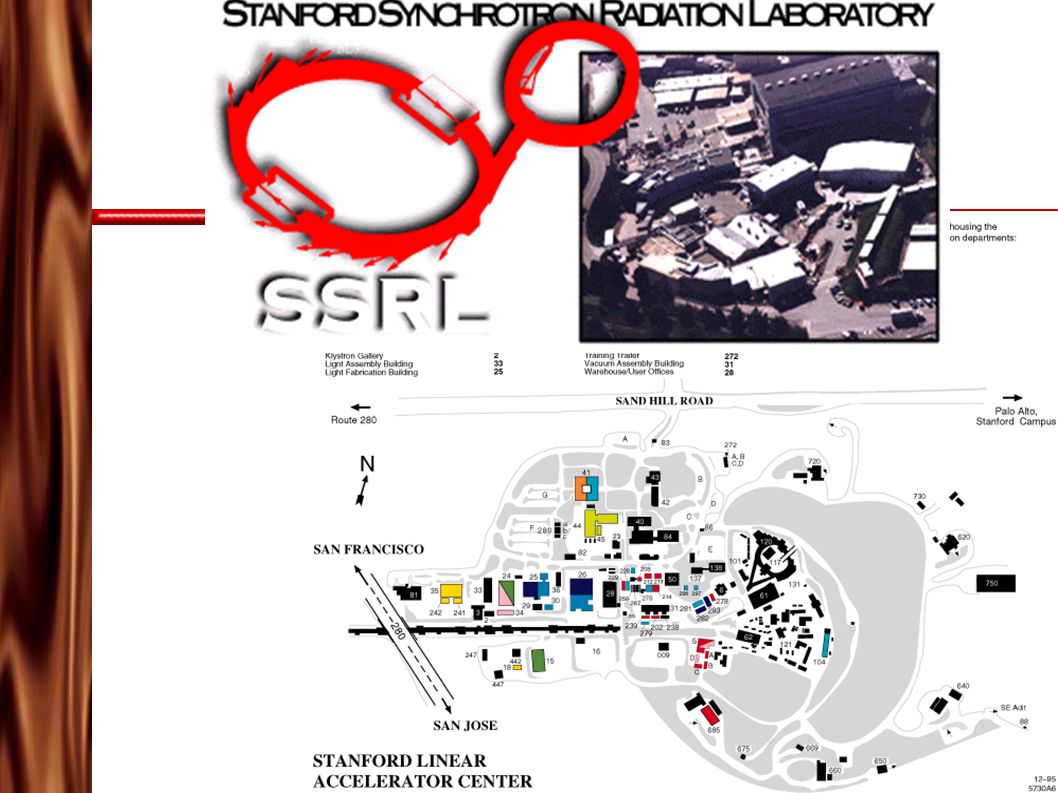

13

14

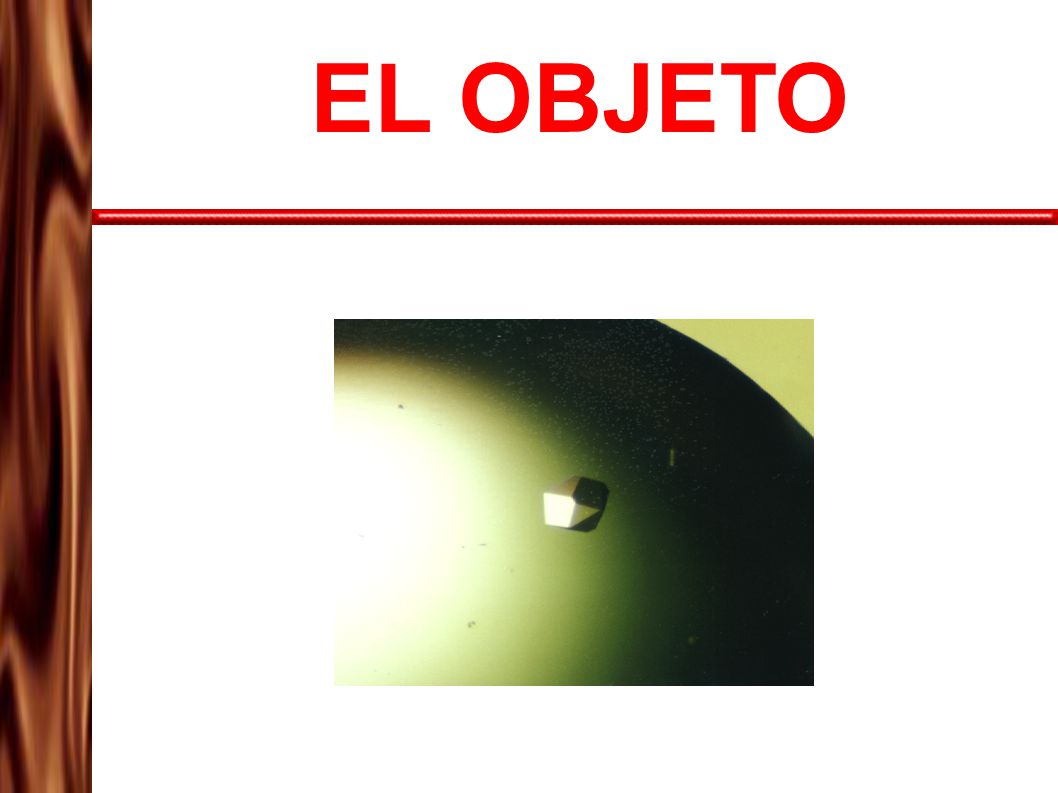

15 EL OBJETO

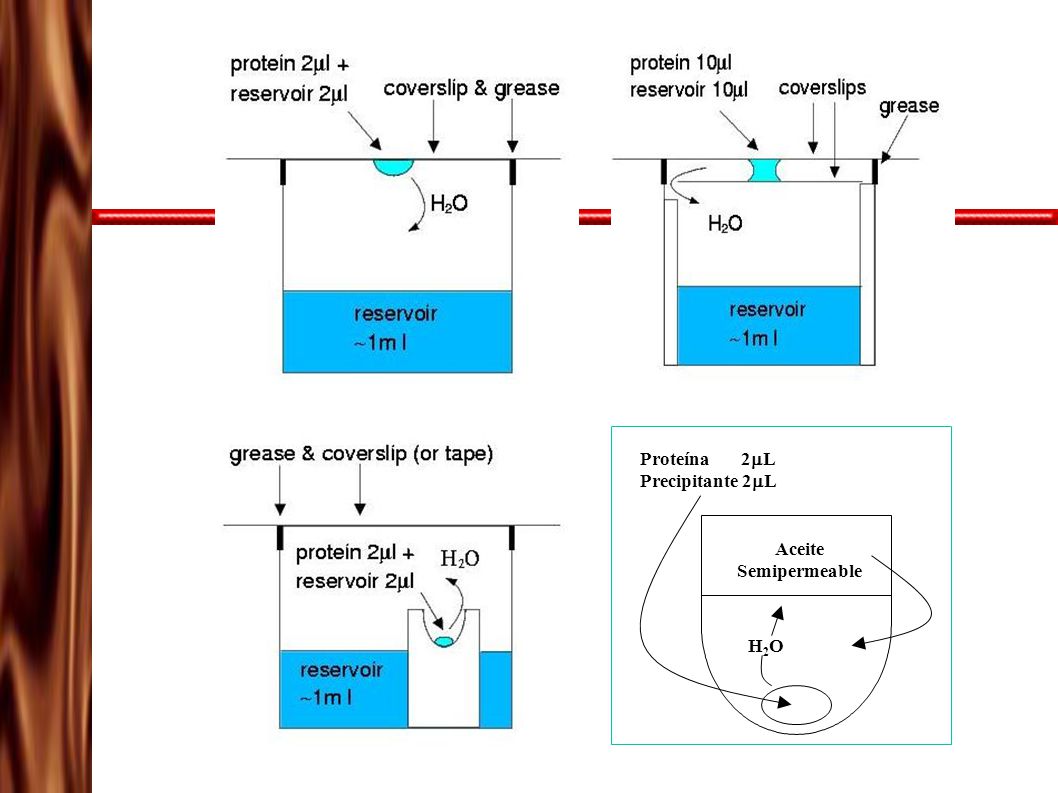

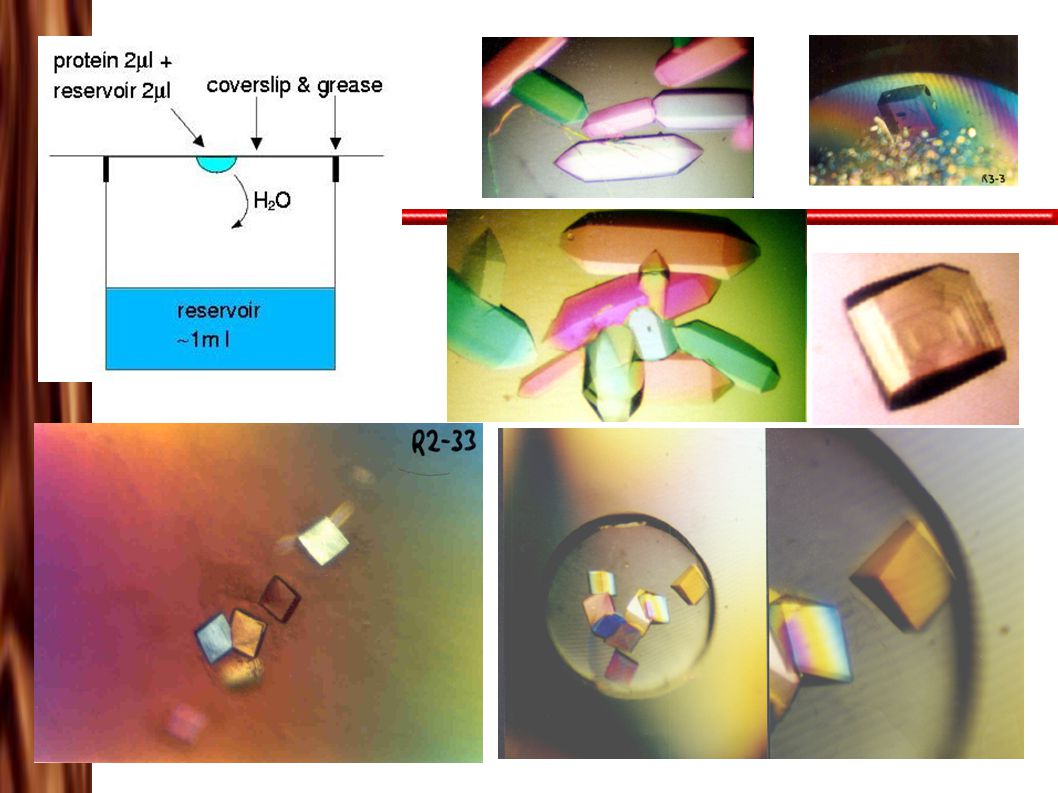

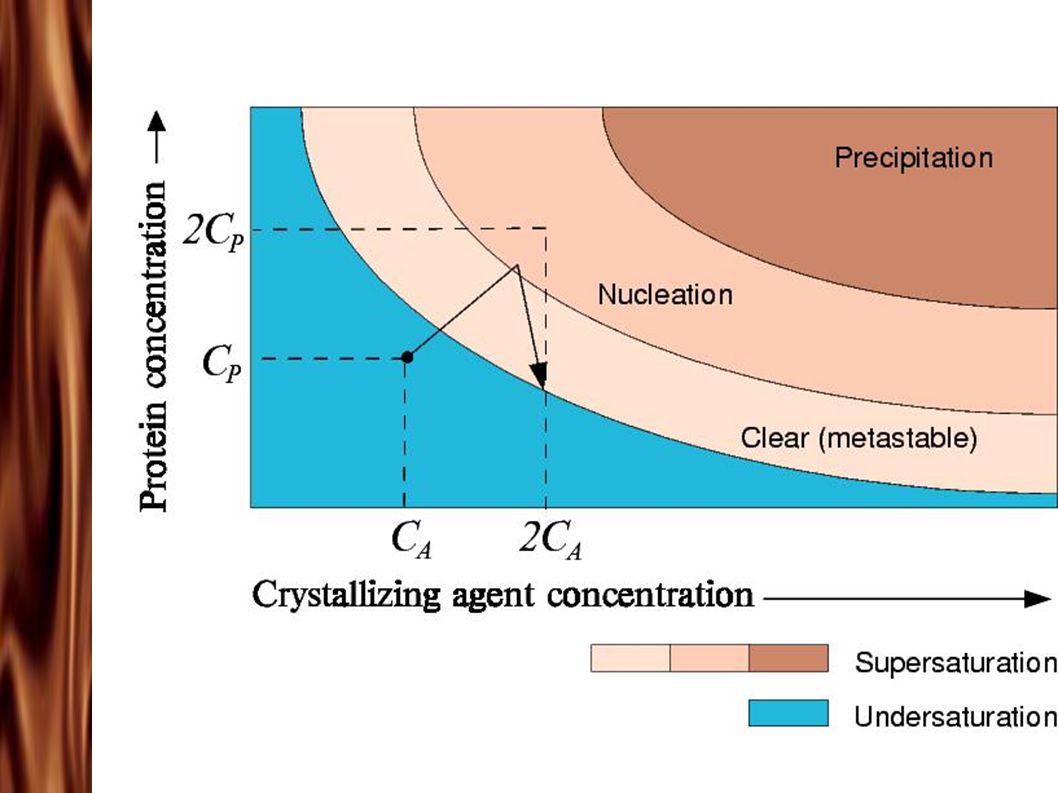

16 Aceite Semipermeable Proteína 2  L Precipitante 2  L H2OH2O

17

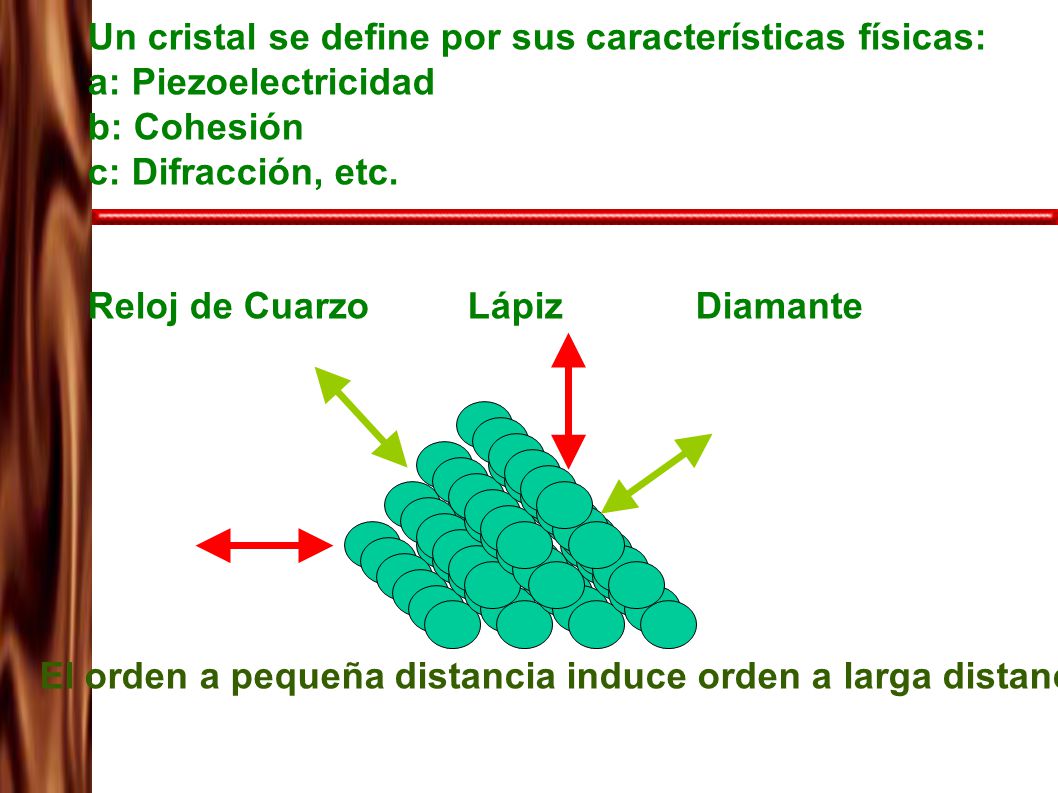

18 Un cristal se define por sus características físicas: a: Piezoelectricidad b: Cohesión c: Difracción, etc. Reloj de CuarzoLápizDiamante El orden a pequeña distancia induce orden a larga distancia

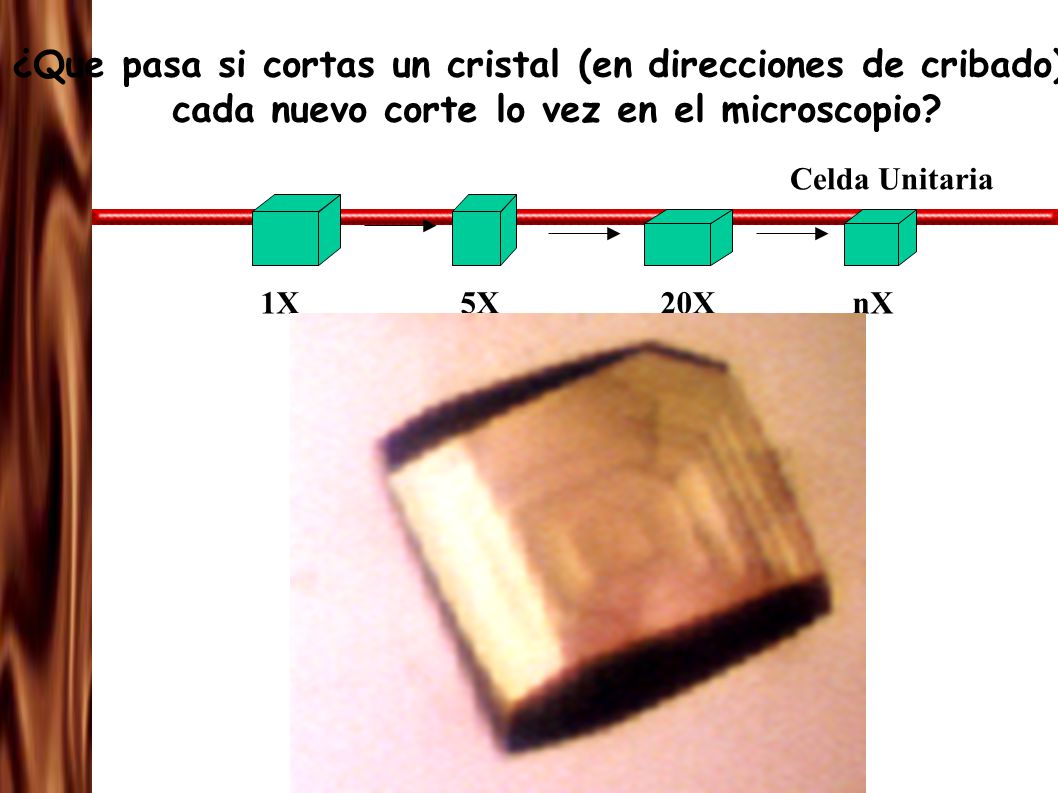

19 ¿Que pasa si cortas un cristal (en direcciones de cribado) y cada nuevo corte lo vez en el microscopio? 1X 5X 20X nX Celda Unitaria

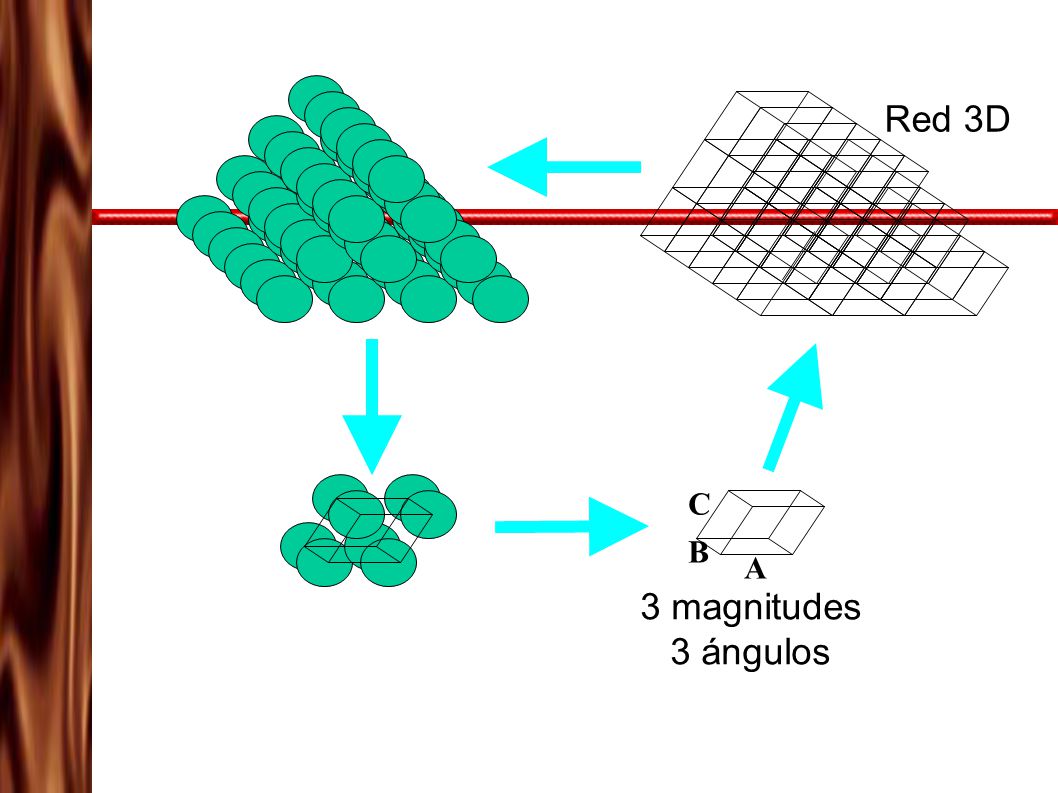

20 3 magnitudes 3 ángulos A B C Red 3D

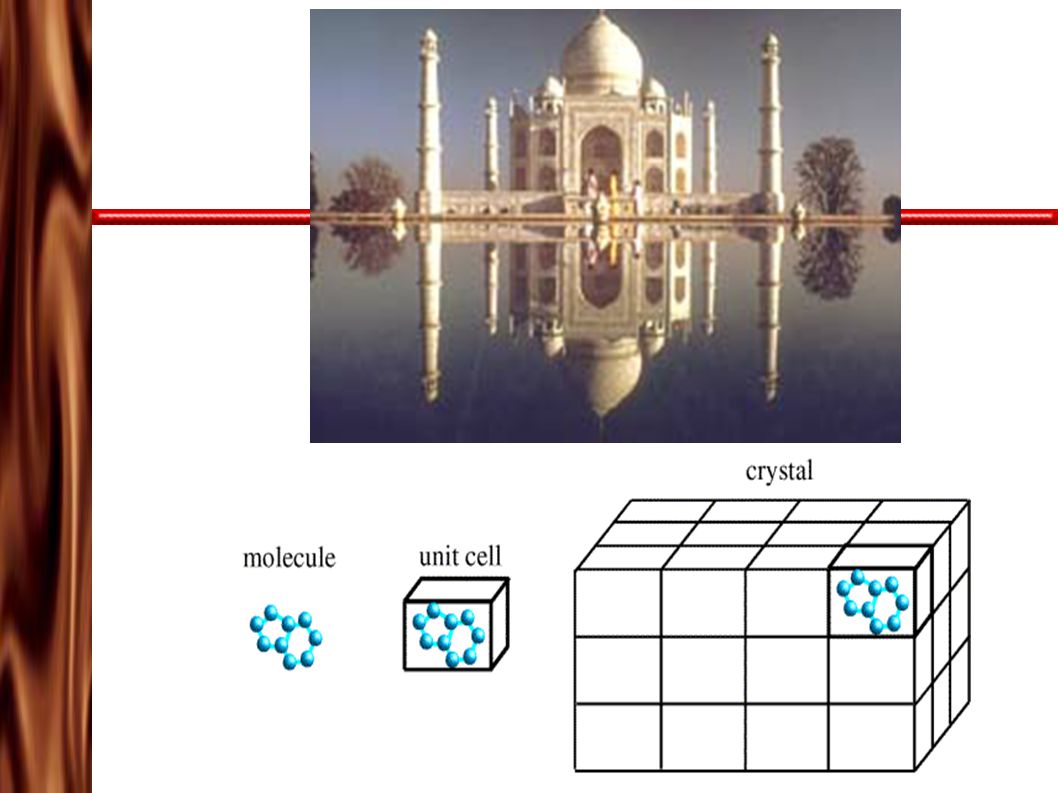

21

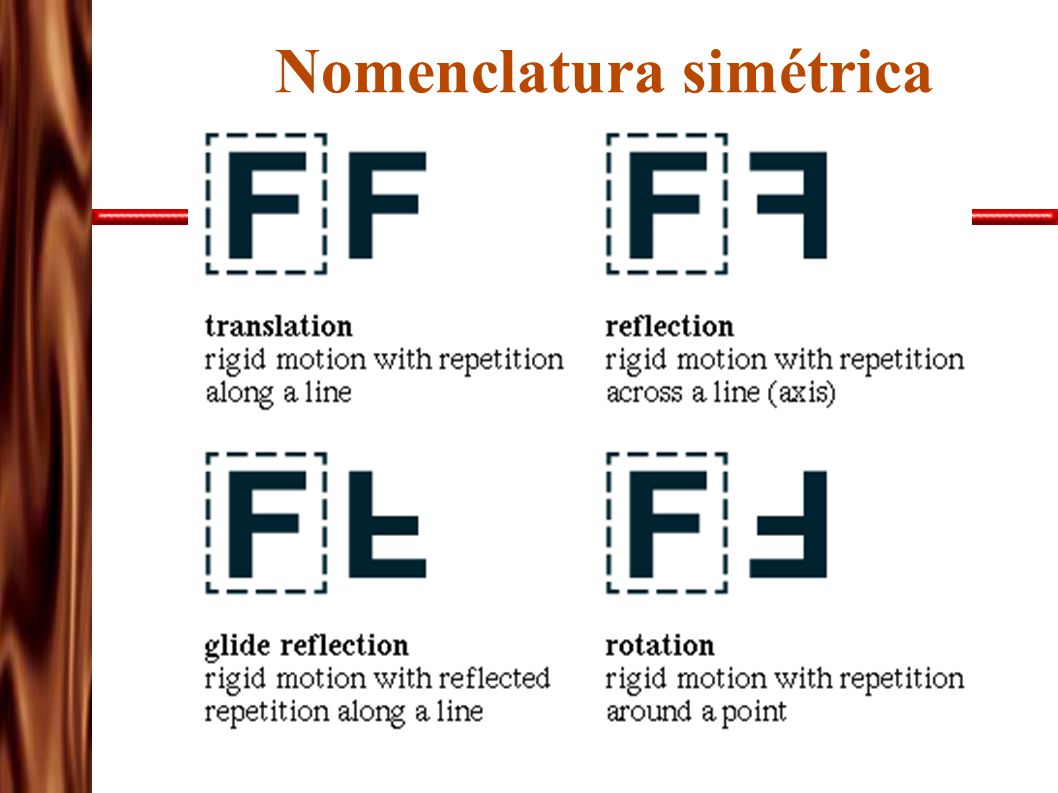

22 Nomenclatura simétrica

23

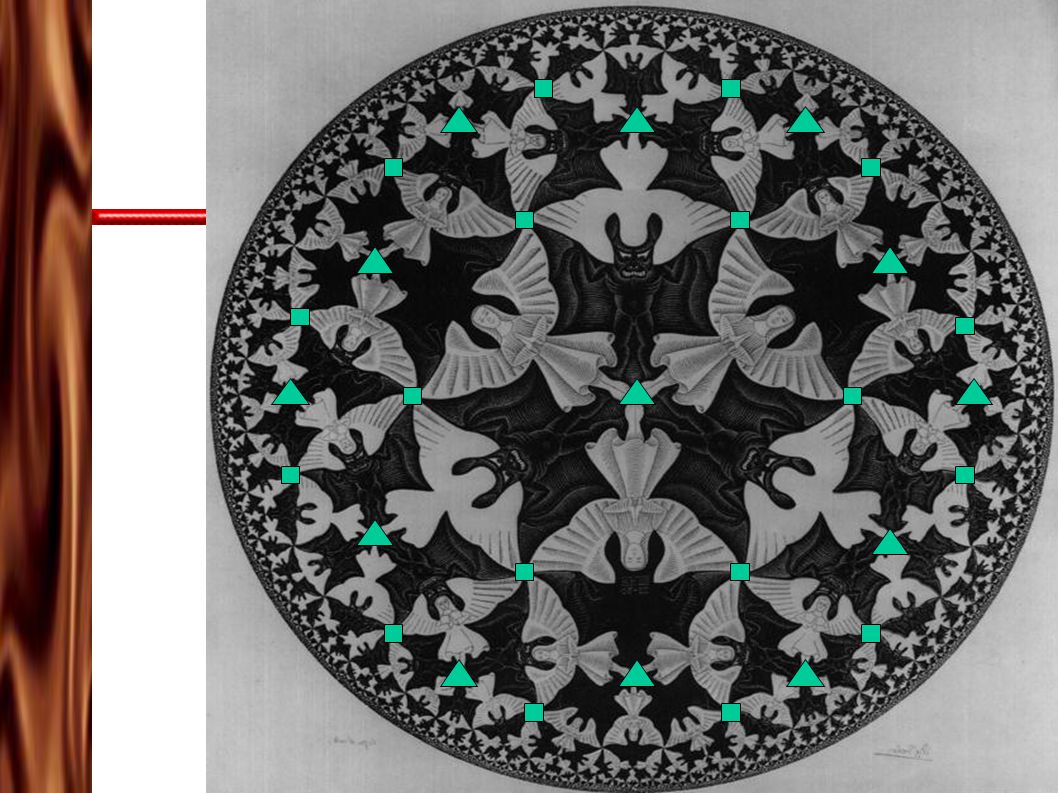

24

25

26 1AOL  Triptasa Grupo Espacial P4 1

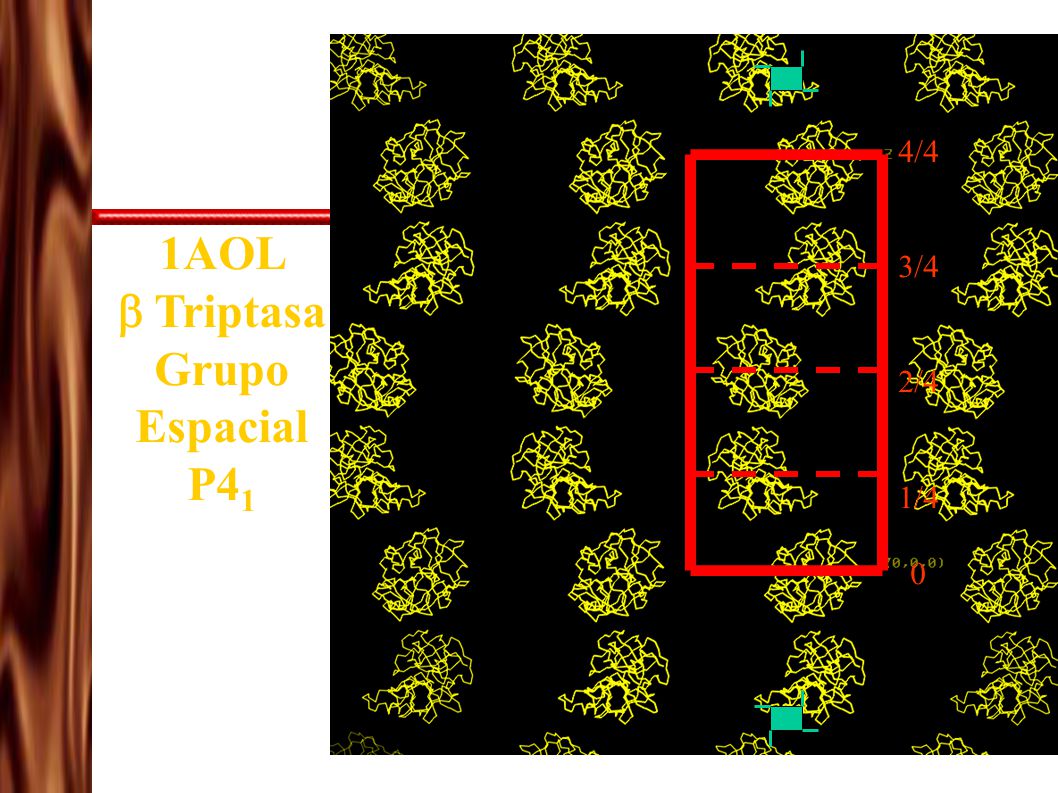

27 1AOL  Triptasa Grupo Espacial P4 1 4/4 3/4 2/4 1/4 0

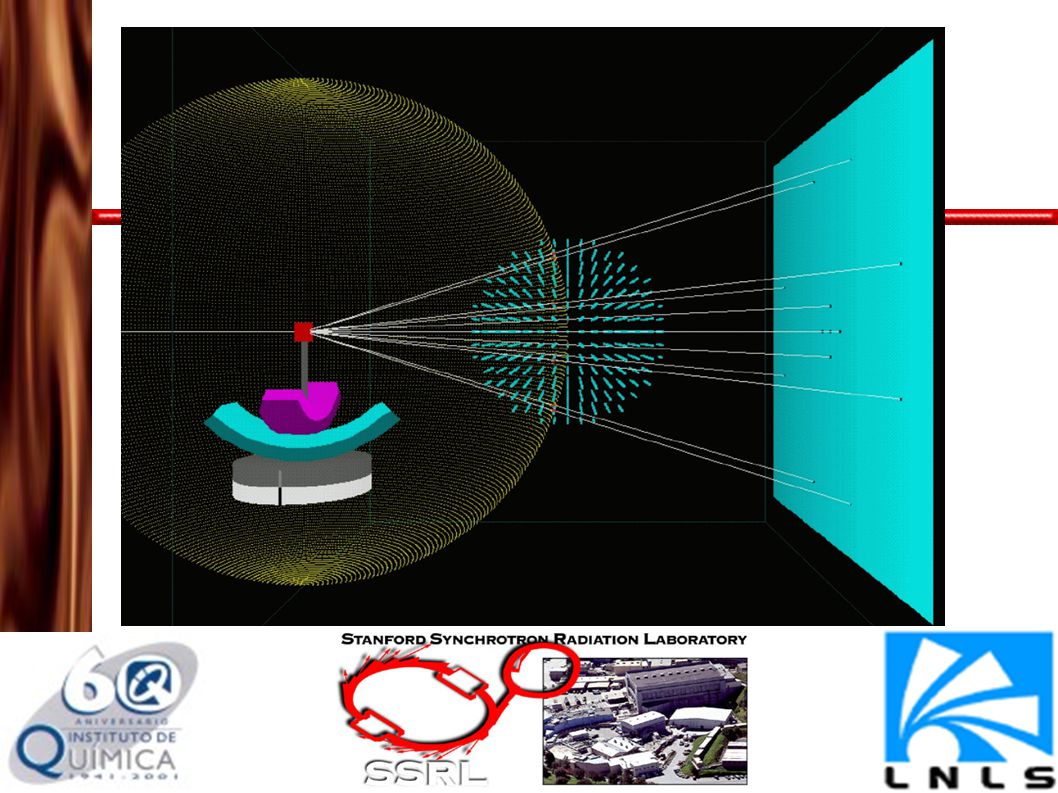

28 ¡MOMENTO LO ESTOY CARGANDO!

29

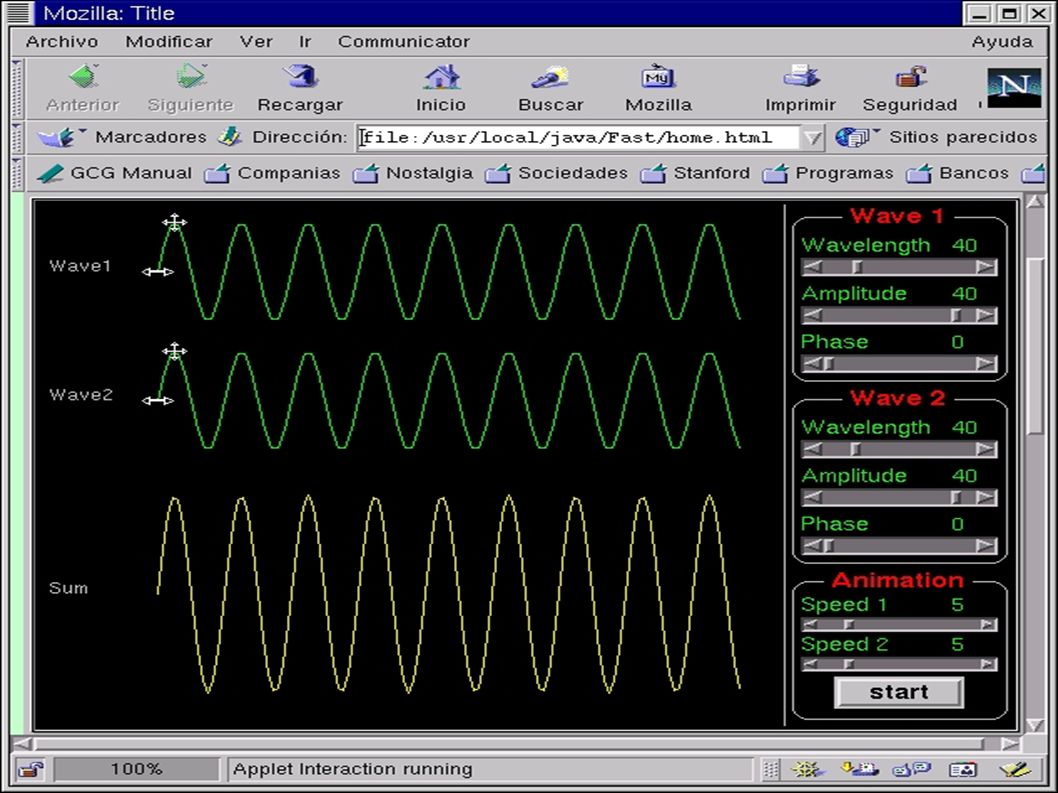

30

31

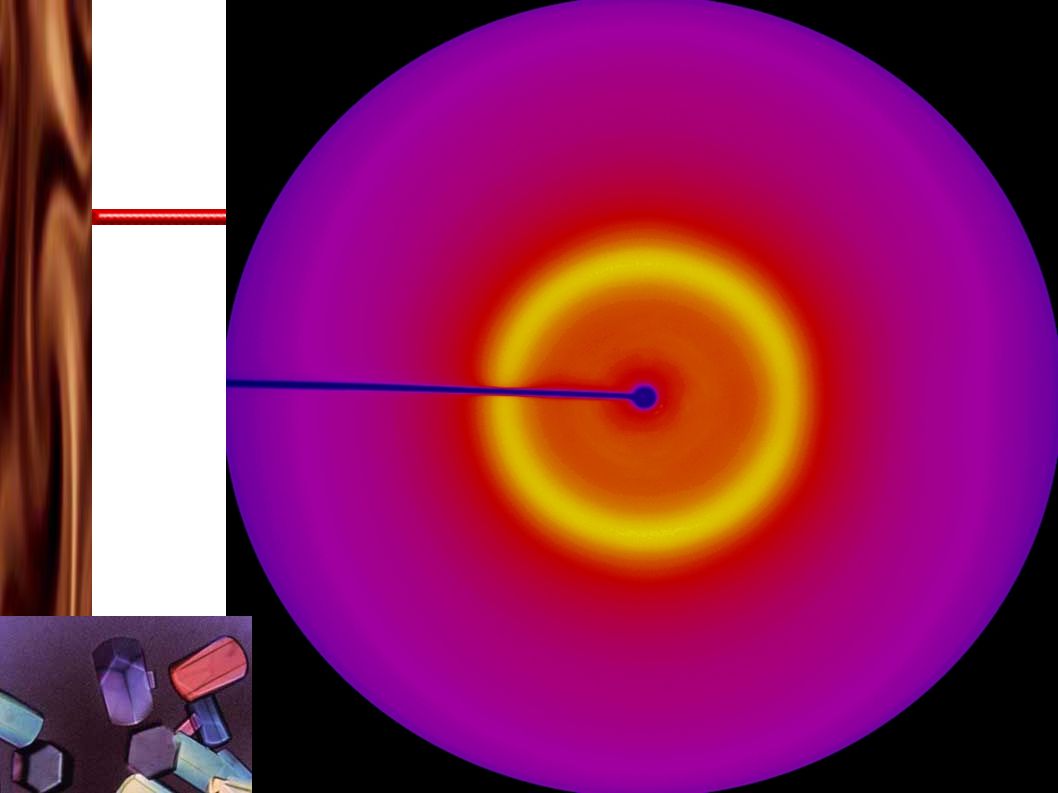

32

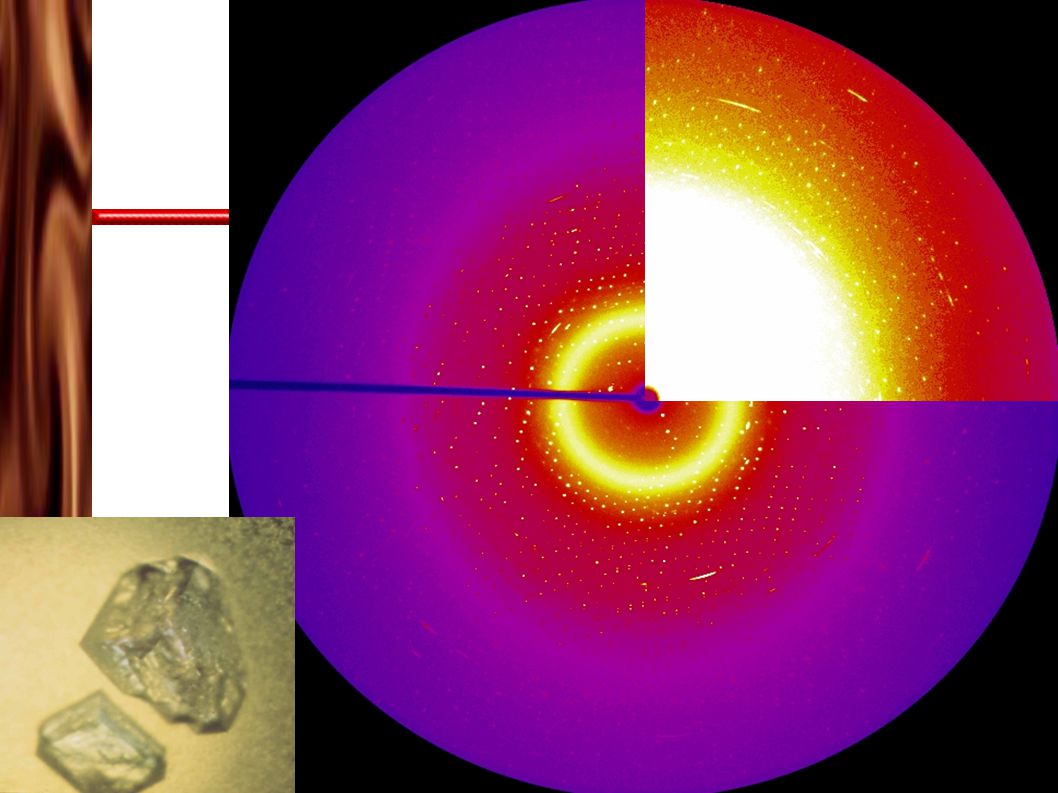

33

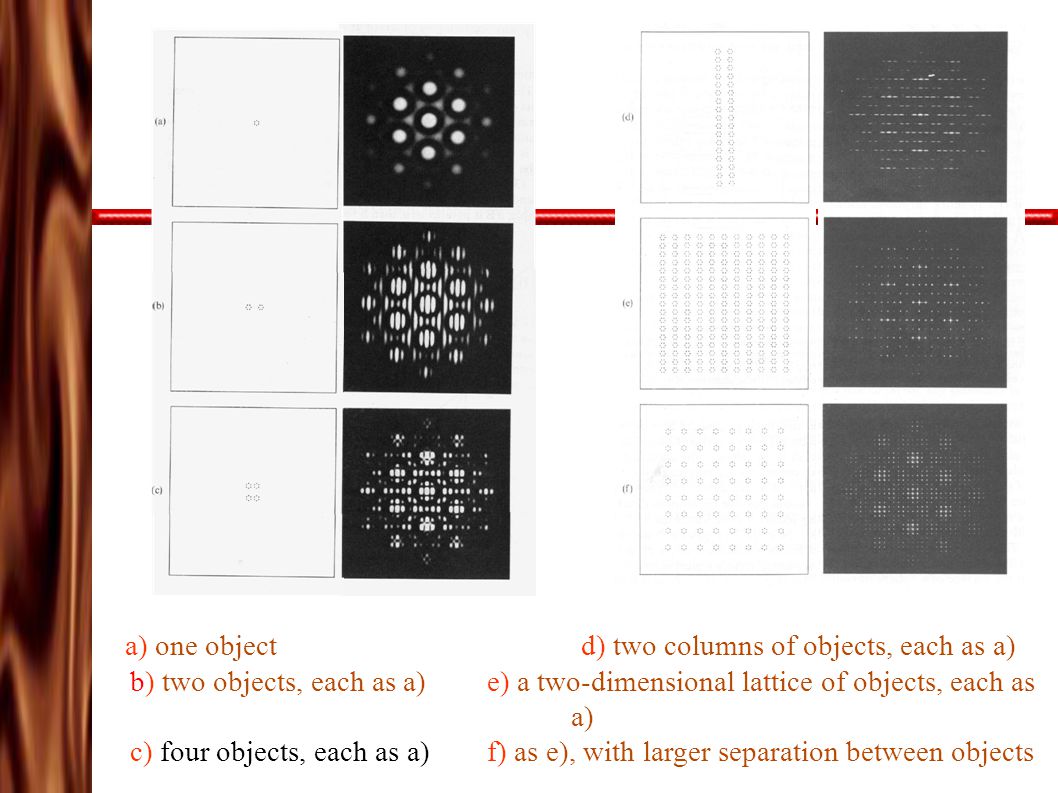

34 a) one object d) two columns of objects, each as a) b) two objects, each as a) e) a two-dimensional lattice of objects, each as a) c) four objects, each as a) f) as e), with larger separation between objects

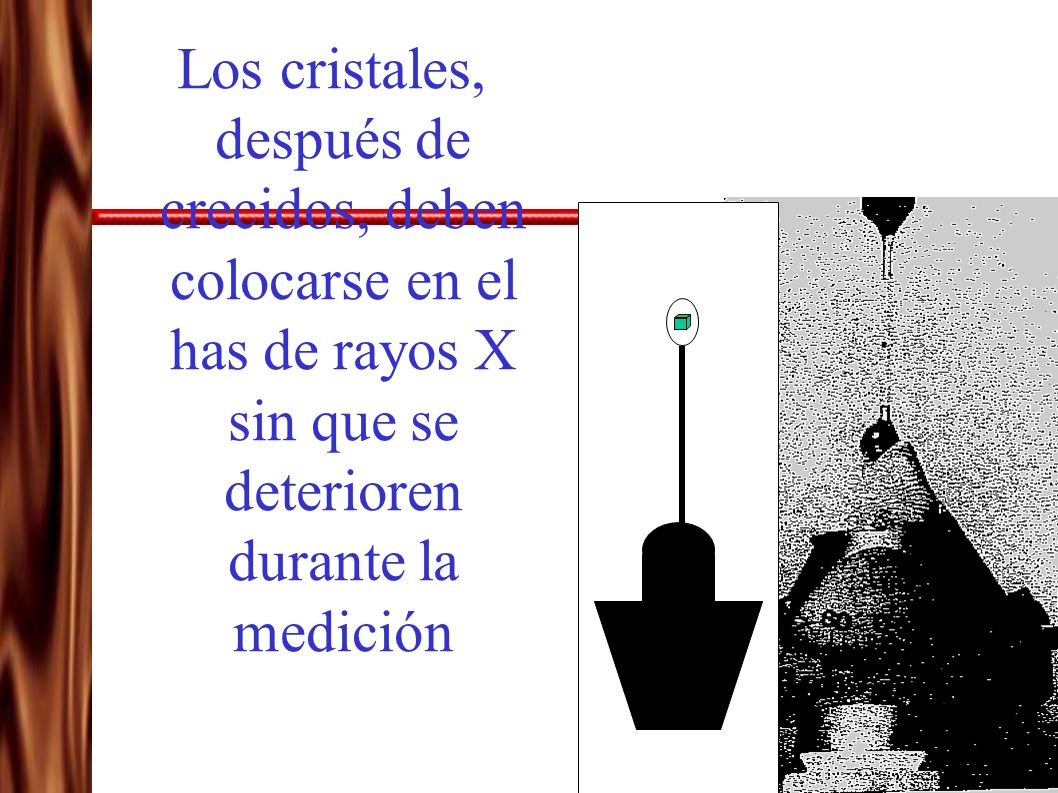

35 Los cristales, después de crecidos, deben colocarse en el has de rayos X sin que se deterioren durante la medición

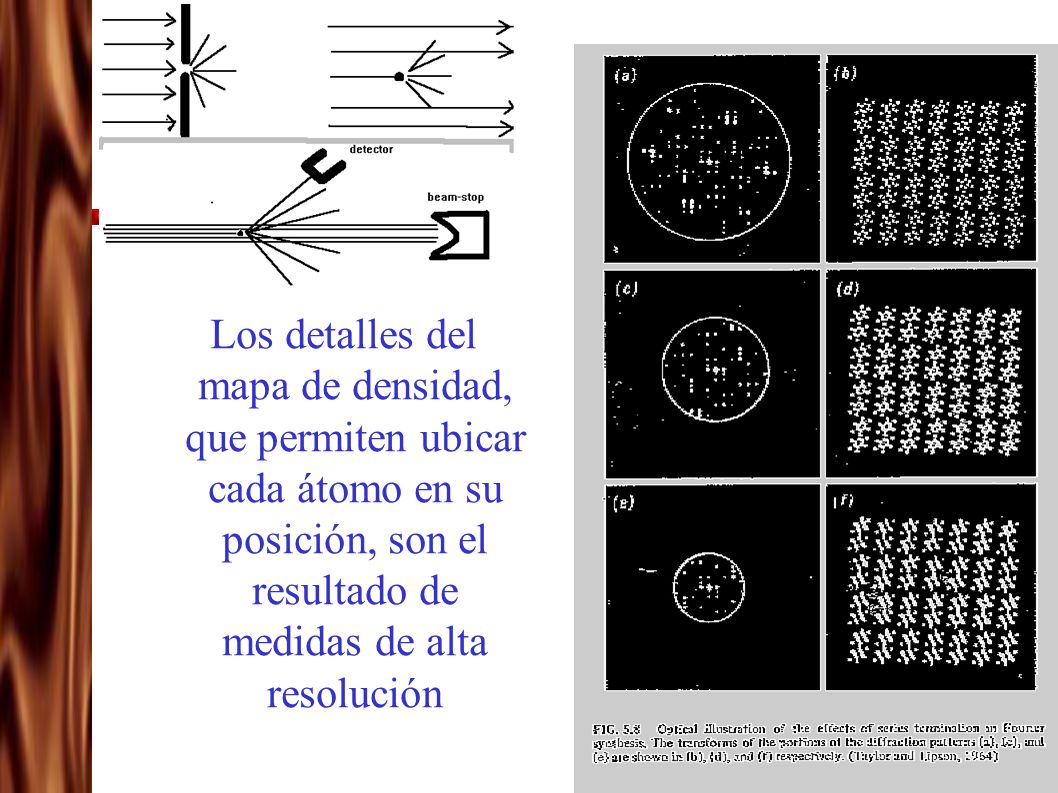

36 Los detalles del mapa de densidad, que permiten ubicar cada átomo en su posición, son el resultado de medidas de alta resolución

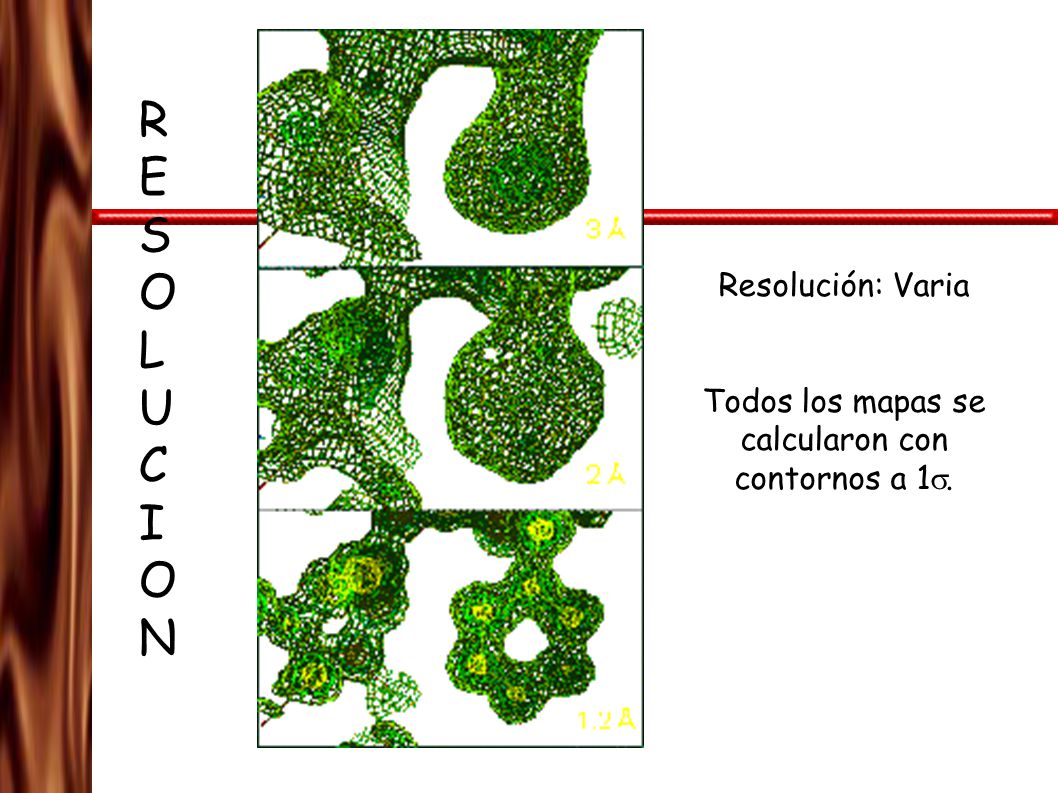

37 RESOLUCIONRESOLUCION Resolución: Varia Todos los mapas se calcularon con contornos a 1 .

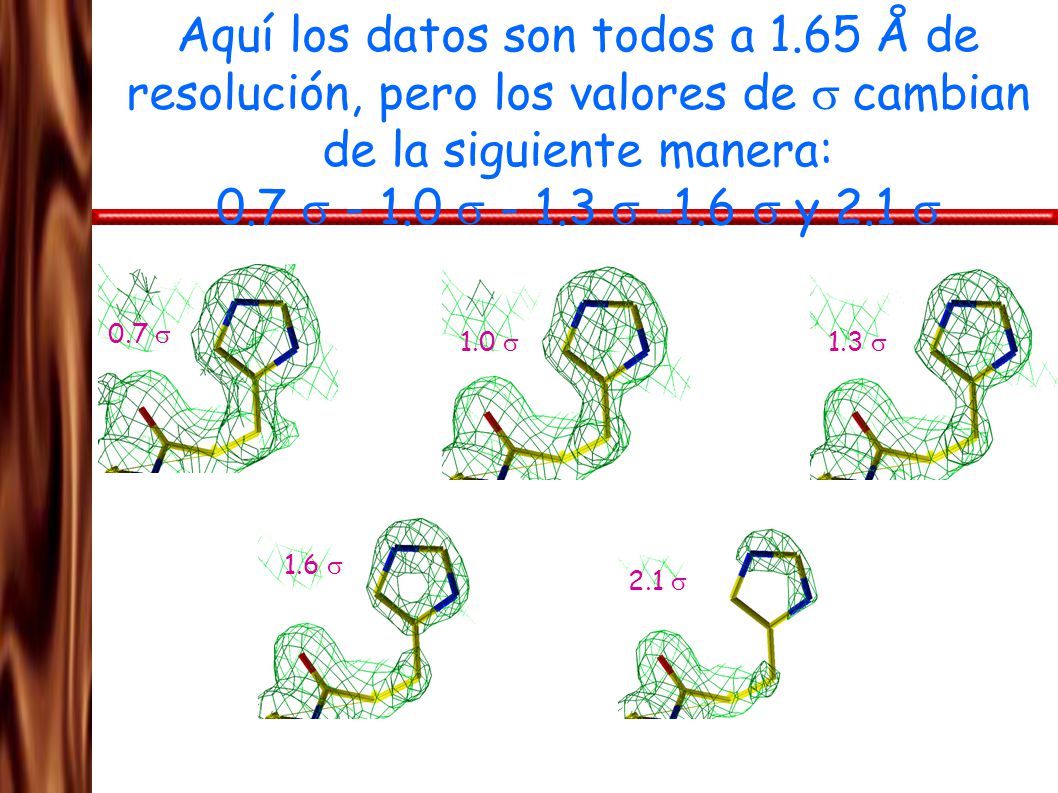

38 Aquí los datos son todos a 1.65 Å de resolución, pero los valores de  cambian de la siguiente manera: 0.7  - 1.0  - 1.3  -1.6  y 2.1  0.7  1.0  1.3  1.6  2.1 

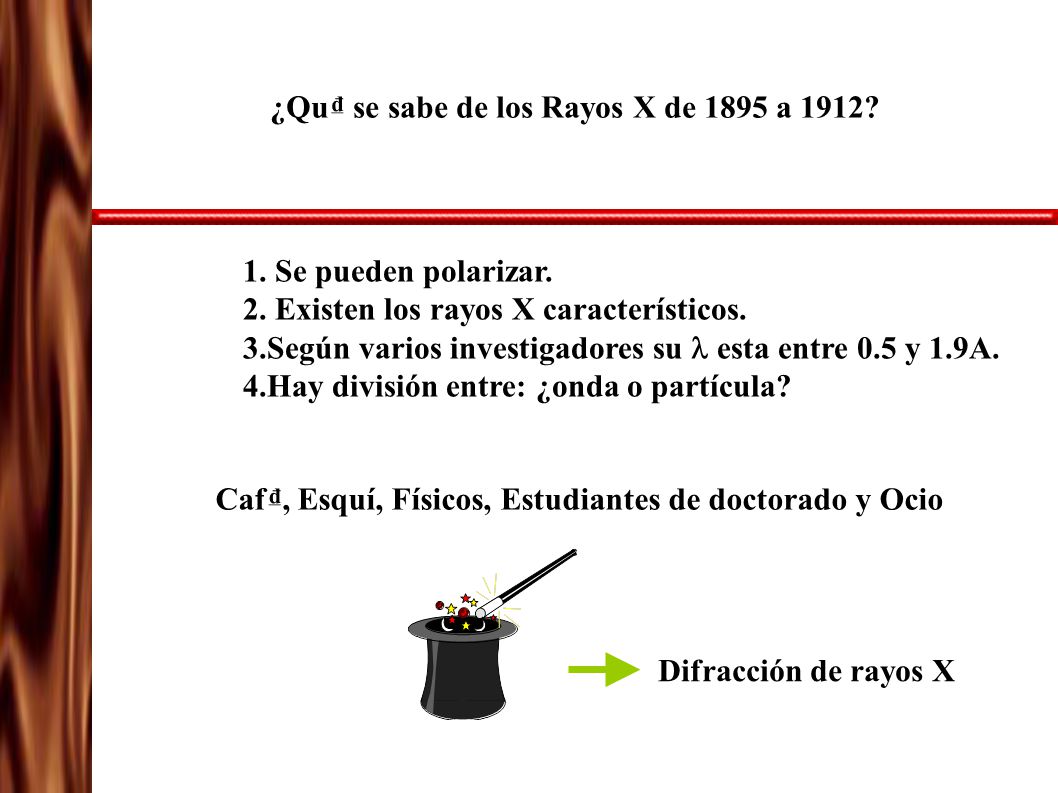

39 ¿Qu₫ se sabe de los Rayos X de 1895 a 1912? 1. Se pueden polarizar. 2. Existen los rayos X característicos. 3.Según varios investigadores su  esta entre 0.5 y 1.9A. 4.Hay división entre: ¿onda o partícula? Caf₫, Esquí, Físicos, Estudiantes de doctorado y Ocio Difracción de rayos X

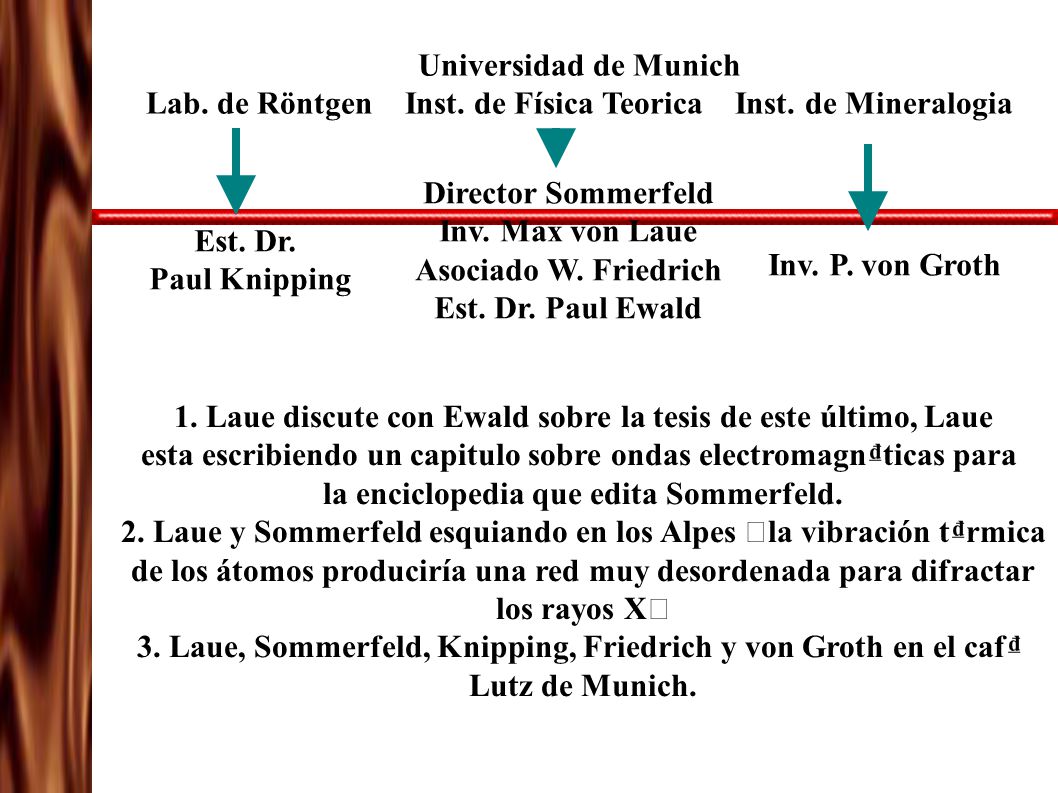

40 Universidad de Munich Lab. de Röntgen Inst. de Física Teorica Inst. de Mineralogia Est. Dr. Paul Knipping Director Sommerfeld Inv. Max von Laue Asociado W. Friedrich Est. Dr. Paul Ewald Inv. P. von Groth 1. Laue discute con Ewald sobre la tesis de este último, Laue esta escribiendo un capitulo sobre ondas electromagn₫ticas para la enciclopedia que edita Sommerfeld. 2. Laue y Sommerfeld esquiando en los Alpes ” la vibración t₫rmica de los átomos produciría una red muy desordenada para difractar los rayos X ” 3. Laue, Sommerfeld, Knipping, Friedrich y von Groth en el caf₫ Lutz de Munich.

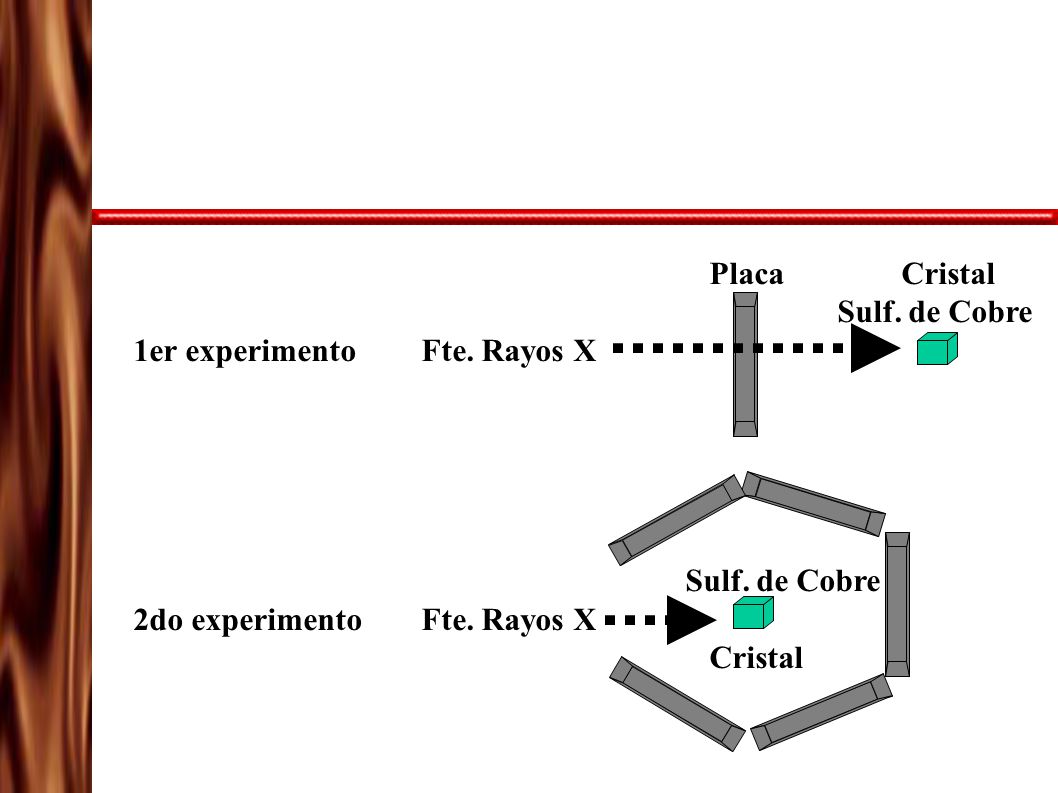

41 PlacaCristal Sulf. de Cobre 1er experimento Fte. Rayos X Sulf. de Cobre 2do experimentoFte. Rayos X Cristal

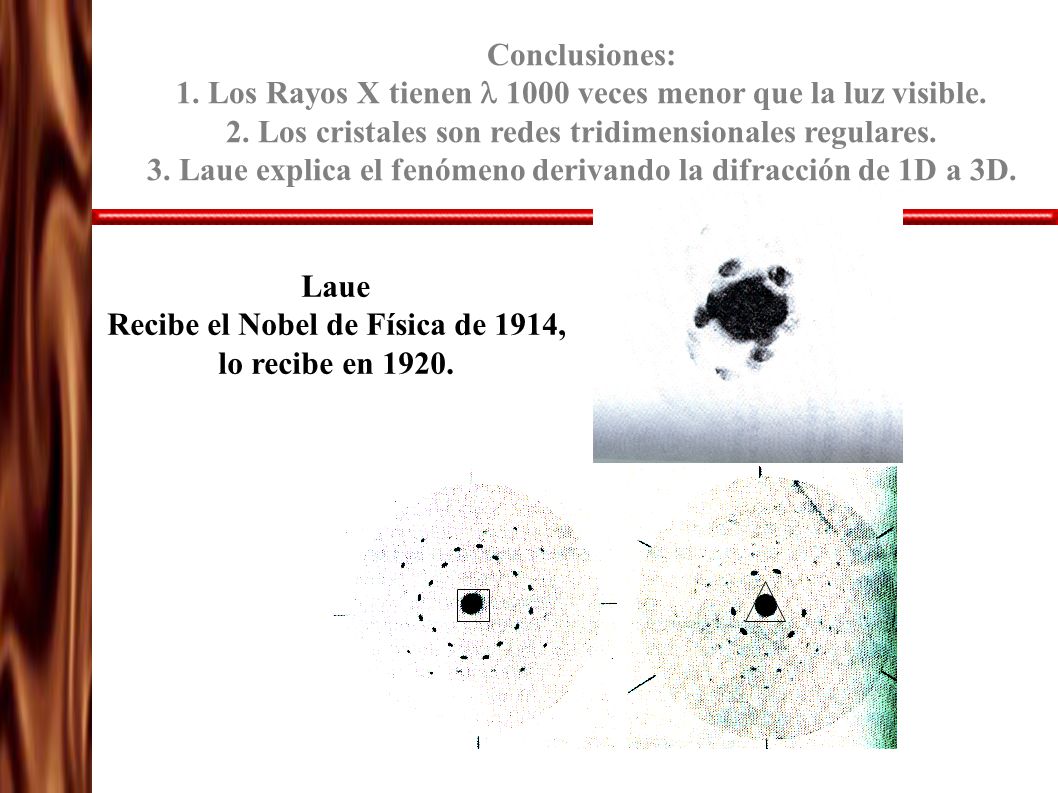

42 Conclusiones: 1. Los Rayos X tienen  1000 veces menor que la luz visible. 2. Los cristales son redes tridimensionales regulares. 3. Laue explica el fenómeno derivando la difracción de 1D a 3D. Laue Recibe el Nobel de Física de 1914, lo recibe en 1920.

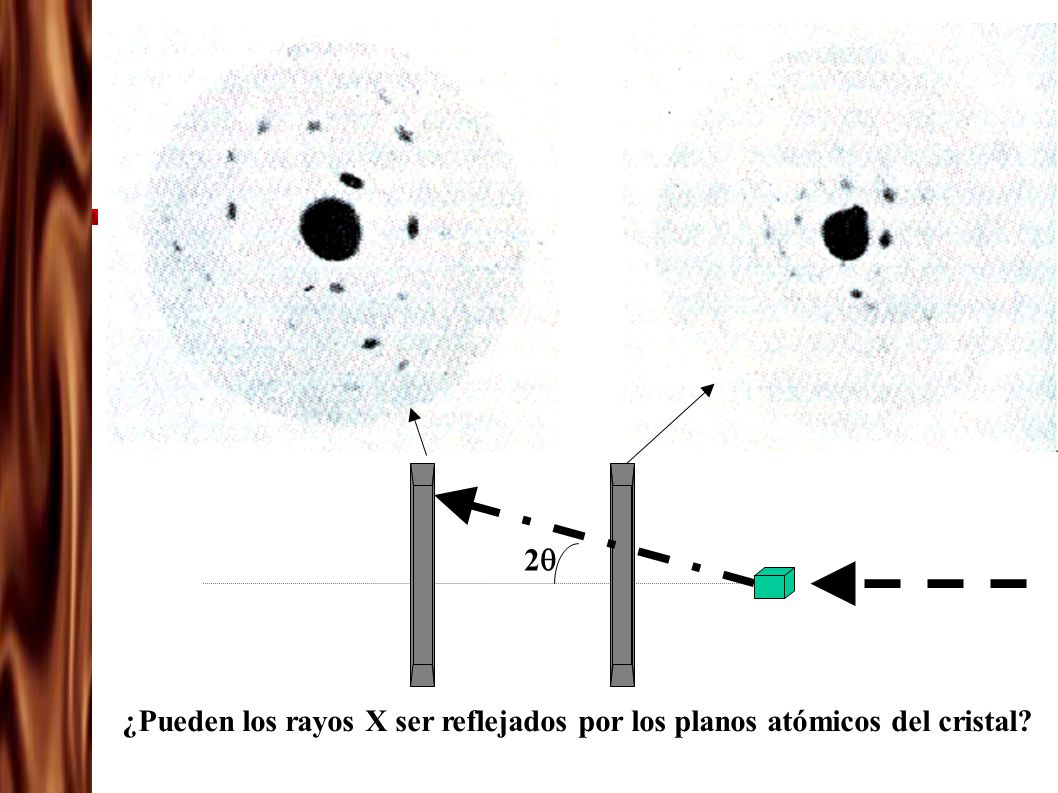

43 22 ¿Pueden los rayos X ser reflejados por los planos atómicos del cristal?

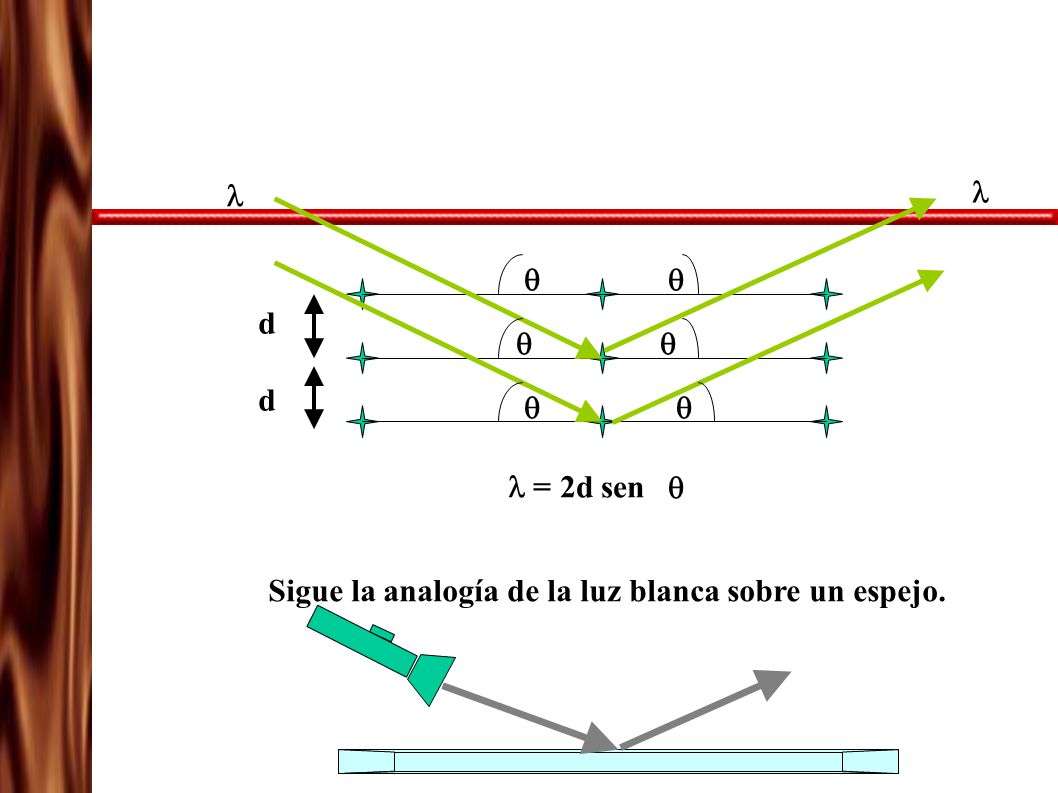

44      dddd = 2d sen  Sigue la analogía de la luz blanca sobre un espejo.

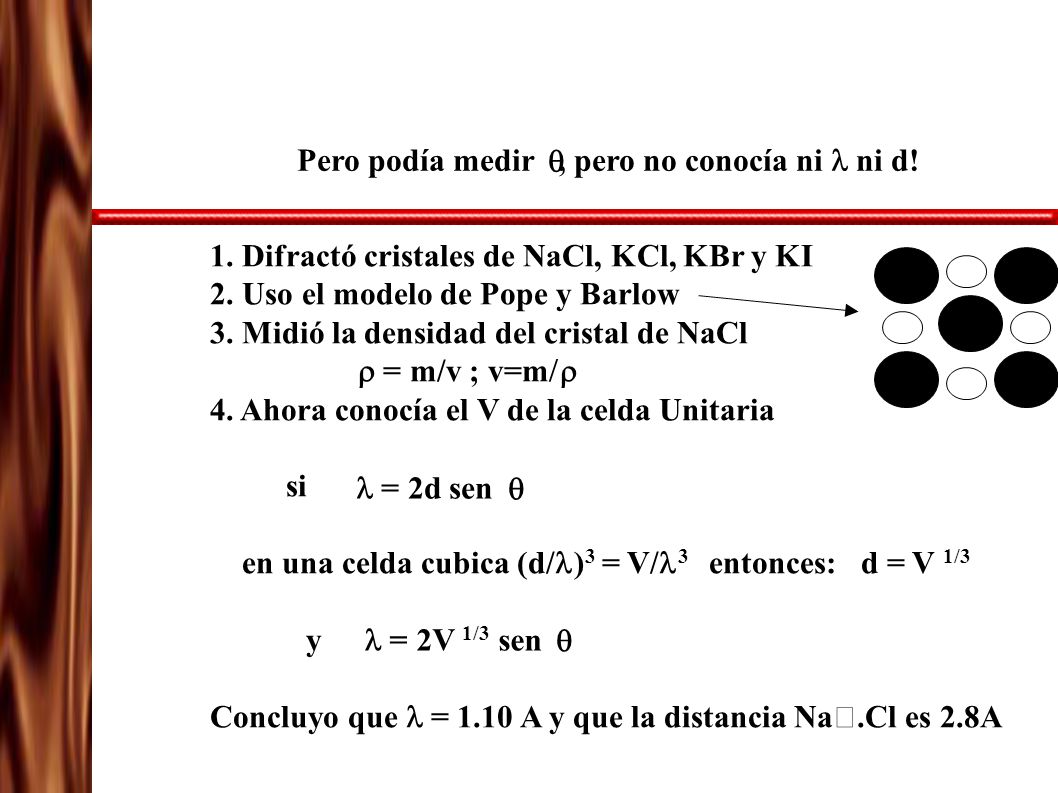

45 Pero podía medir, pero no conocía ni  ni d!  1. Difractó cristales de NaCl, KCl, KBr y KI 2. Uso el modelo de Pope y Barlow 3. Midió la densidad del cristal de NaCl  = m/v ; v=m  4. Ahora conocía el V de la celda Unitaria si en una celda cubica (d/ ) 3 = V/ 3 entonces: d = V 1/3 y Concluyo que = 1.10 A y que la distancia Na ….Cl es 2.8A = 2d sen   = 2V 1/3 sen

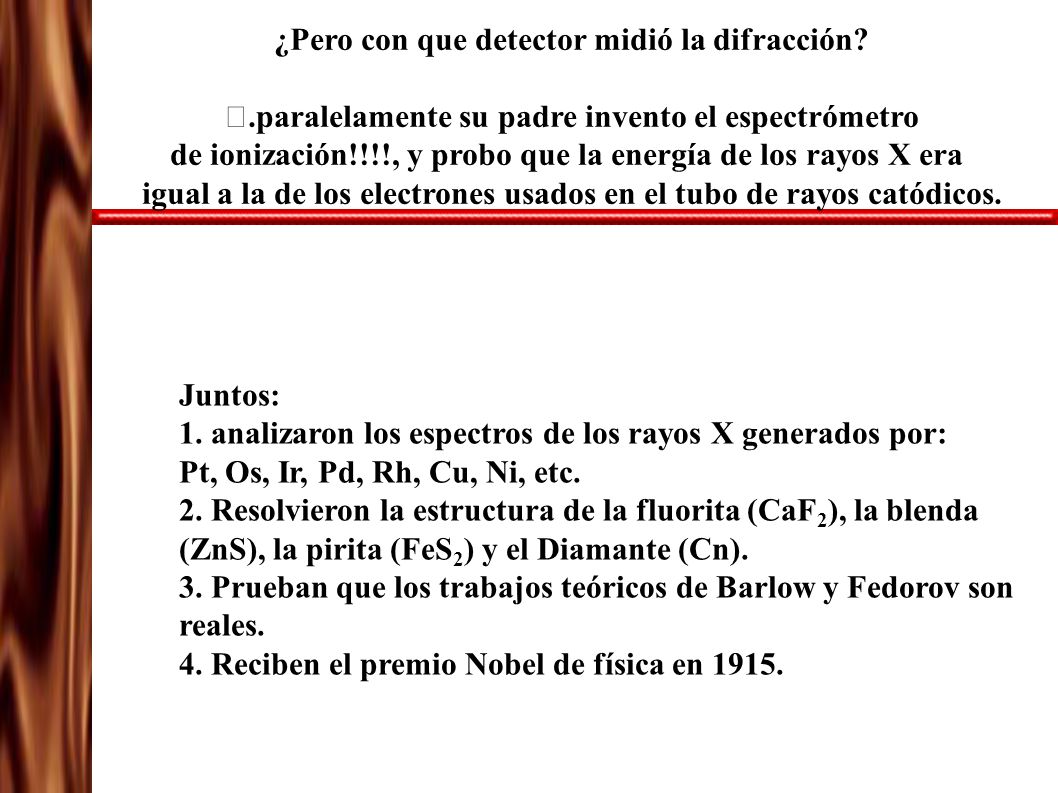

46 ¿Pero con que detector midió la difracción? ….paralelamente su padre invento el espectrómetro de ionización!!!!, y probo que la energía de los rayos X era igual a la de los electrones usados en el tubo de rayos catódicos. Juntos: 1. analizaron los espectros de los rayos X generados por: Pt, Os, Ir, Pd, Rh, Cu, Ni, etc. 2. Resolvieron la estructura de la fluorita (CaF 2 ), la blenda (ZnS), la pirita (FeS 2 ) y el Diamante (Cn). 3. Prueban que los trabajos teóricos de Barlow y Fedorov son reales. 4. Reciben el premio Nobel de física en 1915.

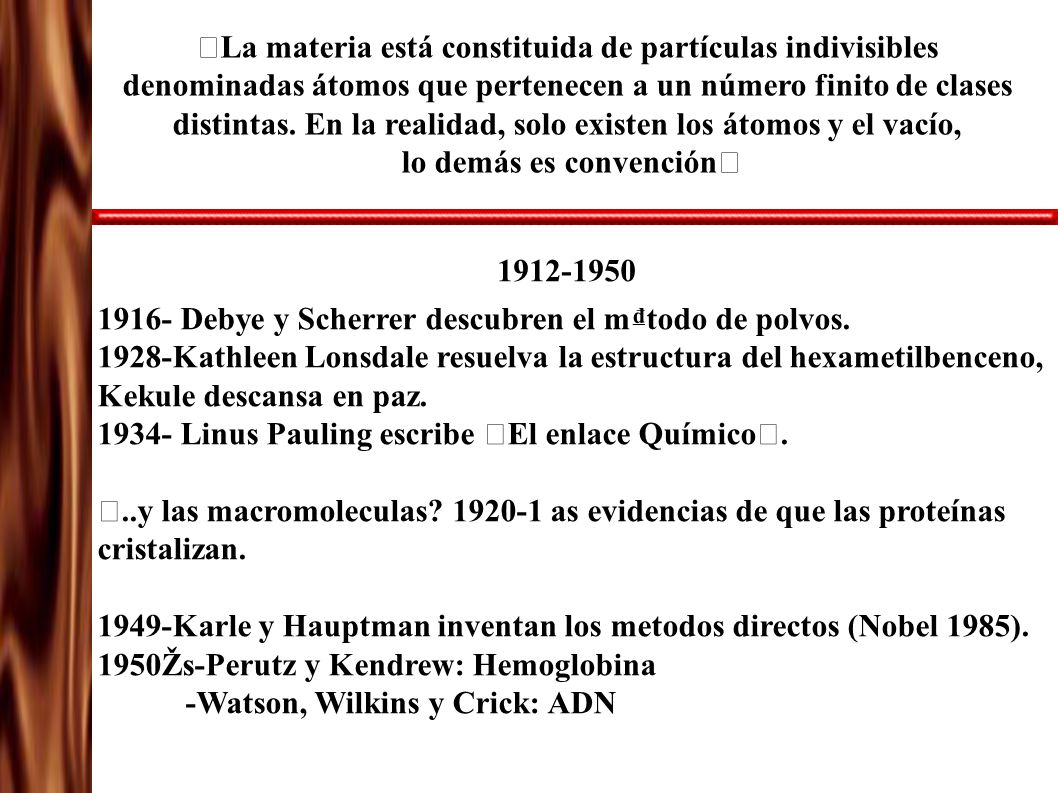

47 “ La materia está constituida de partículas indivisibles denominadas átomos que pertenecen a un número finito de clases distintas. En la realidad, solo existen los átomos y el vacío, lo demás es convención ” 1912-1950 1916- Debye y Scherrer descubren el m₫todo de polvos. 1928-Kathleen Lonsdale resuelva la estructura del hexametilbenceno, Kekule descansa en paz. 1934- Linus Pauling escribe “ El enlace Químico ”. …..y las macromoleculas? 1920-1 as evidencias de que las proteínas cristalizan. 1949-Karle y Hauptman inventan los metodos directos (Nobel 1985). 1950Žs-Perutz y Kendrew: Hemoglobina -Watson, Wilkins y Crick: ADN

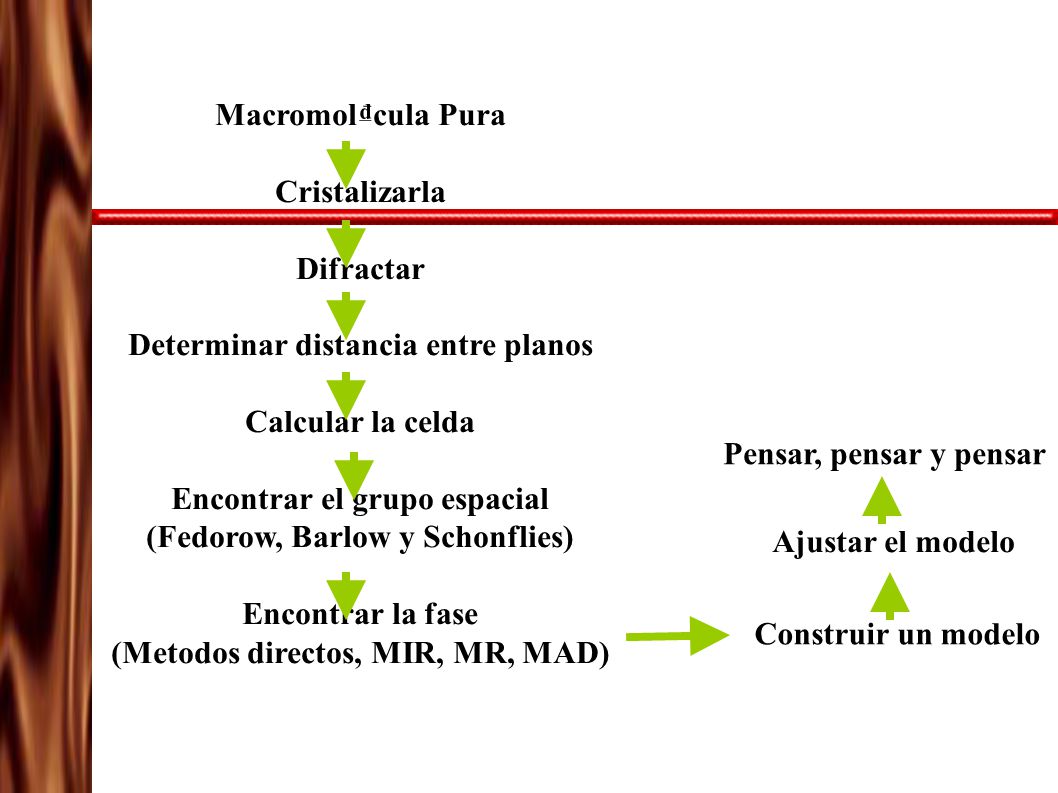

48 Macromol₫cula Pura Cristalizarla Difractar Determinar distancia entre planos Calcular la celda Encontrar el grupo espacial (Fedorow, Barlow y Schonflies) Encontrar la fase (Metodos directos, MIR, MR, MAD) Construir un modelo Ajustar el modelo Pensar, pensar y pensar

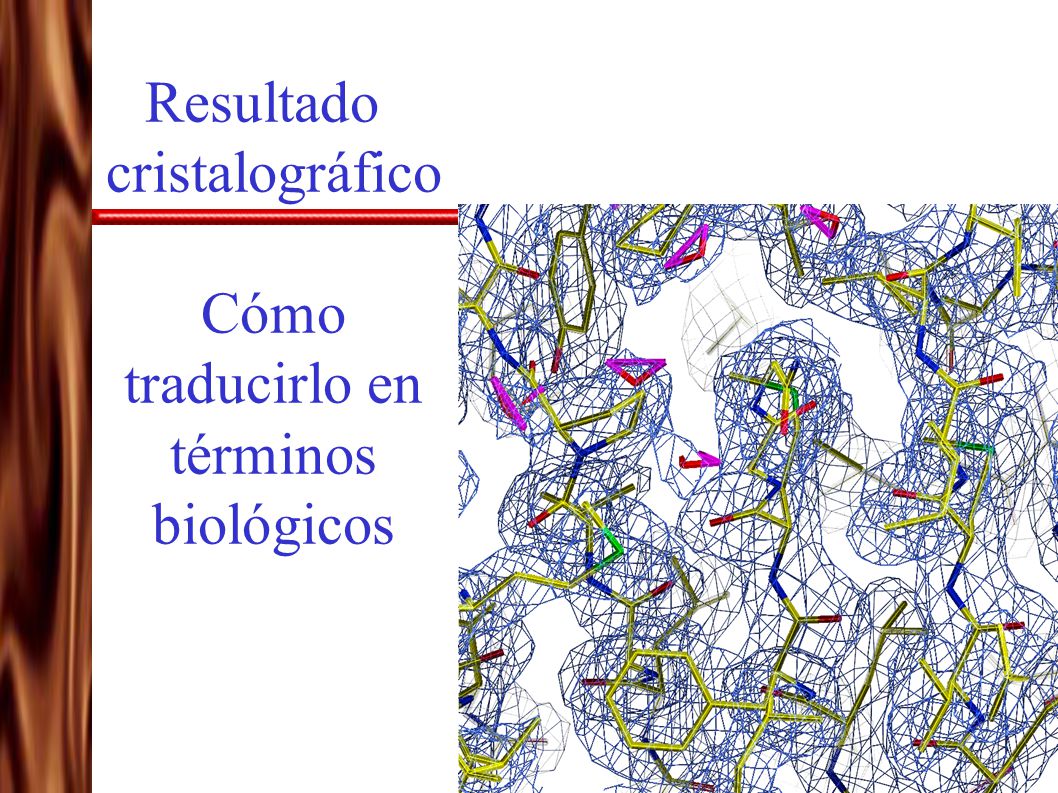

49 Resultado cristalográfico Cómo traducirlo en términos biológicos
