Diagrama de flujo El diagrama de flujo es la representación gráfica del algoritmo o proceso. Se utiliza en disciplinas como la programación, la economía, los procesos industriales y la psicología cognitiva.
3
Ventajas de los diagramas de flujo
Favorecen la comprensión del proceso al mostrarlo como un dibujo. Permiten identificar los problemas y las oportunidades de mejora del proceso. Al igual que el pseudocódigo, el diagrama de flujo con fines de análisis de algoritmos de programación puede ser ejecutado en un ordenador.
4
CLASES DE DIAGRAMAS DIAGRAMA DE SISTEMA DIAGRAMAS DE FLUJO/ FLUJOGRAMA
DIAGRAMA DE BLOQUE U ORGANIGRAMA DIAGRAMA DE PASADA
5

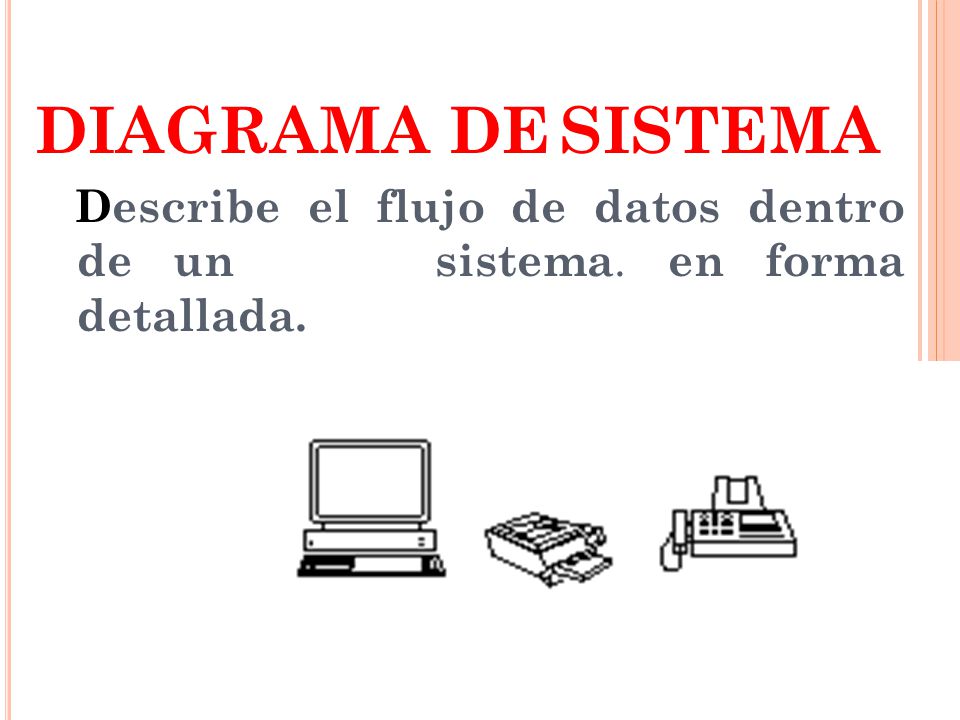

DIAGRAMA DE SISTEMA Describe el flujo de datos dentro de un sistema. en forma detallada.
6
EXISTEN DOS CLASES FLUJOS:
DIAGRAMAS DE FLUJO/ FLUJOGRAMA Representa instrucciones, que definen operaciones y decisiones lógicas para el computador. EXISTEN DOS CLASES FLUJOS: LINEAL CONDICIONAL
7
LINEAL: INSTRUCCIONES SECUENCIALES.
CONDICIONAL: REPRESENTACIÒN SIMBOLICA, UTILIZANDO LAS INSTRUCCIONES EN UN PROCESO CONDICIONANTE
8
FLUJO DE PROGRAMA LINEALES
9
CONDICIONALES. V F
10
DIAGRAMA DE BLOQUE U ORGANIGRAMA
Identifica el bloque general del proceso y los varios programas.
11
DIAGRAMA DE PASo de DATOS Representa la configuración de los medios e/s en el procesamiento de la información
12
DIAGRAMA DEL SISTEMA Representa soportes de datos, ya sean manuales o automáticos. SALIDA /DATOS/IMPRESORA OPERACIÒN DE E/S POR PANTALLA E/DATOS /TECL E/S DAT/CINT/MAG
13
E/S DATOS D. E/S DE POR/C E/S DE DATOS EN D/D
14
OPERACIONES INTERNAS DE LA COMPUTADORA
SIMBOLOS DE PROCESO OPERACIONES INTERNAS DE LA COMPUTADORA E/S GENERAL/D INICIO DE RUTINA
15
CONDICIONANTE P/SUBRUTINA BUCLE
16

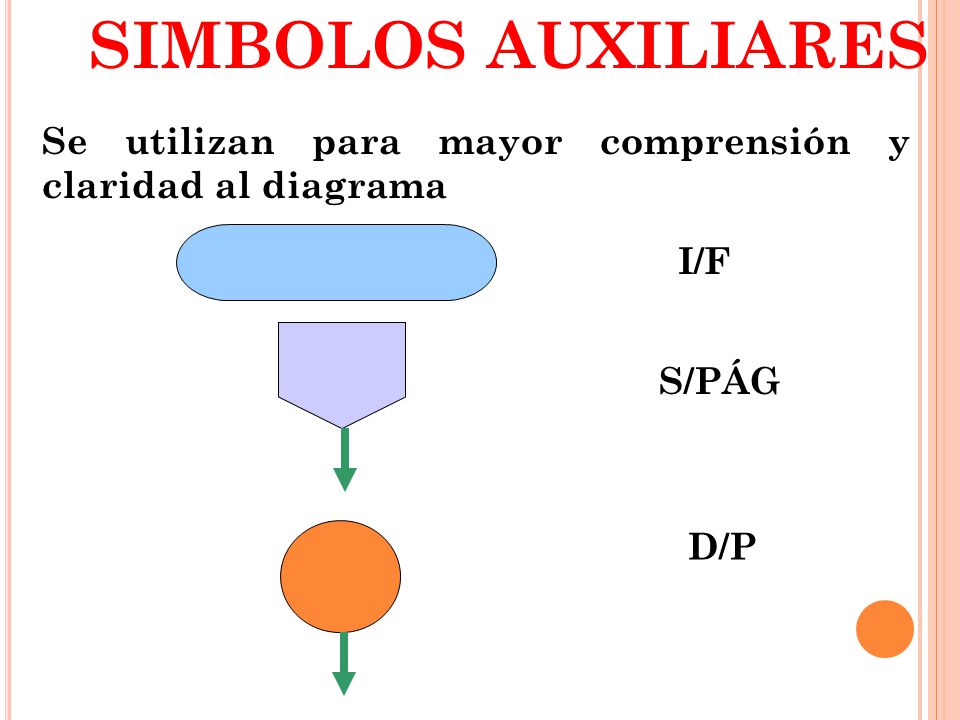

SIMBOLOS AUXILIARES Se utilizan para mayor comprensión y claridad al diagrama I/F S/PÁG D/P
17

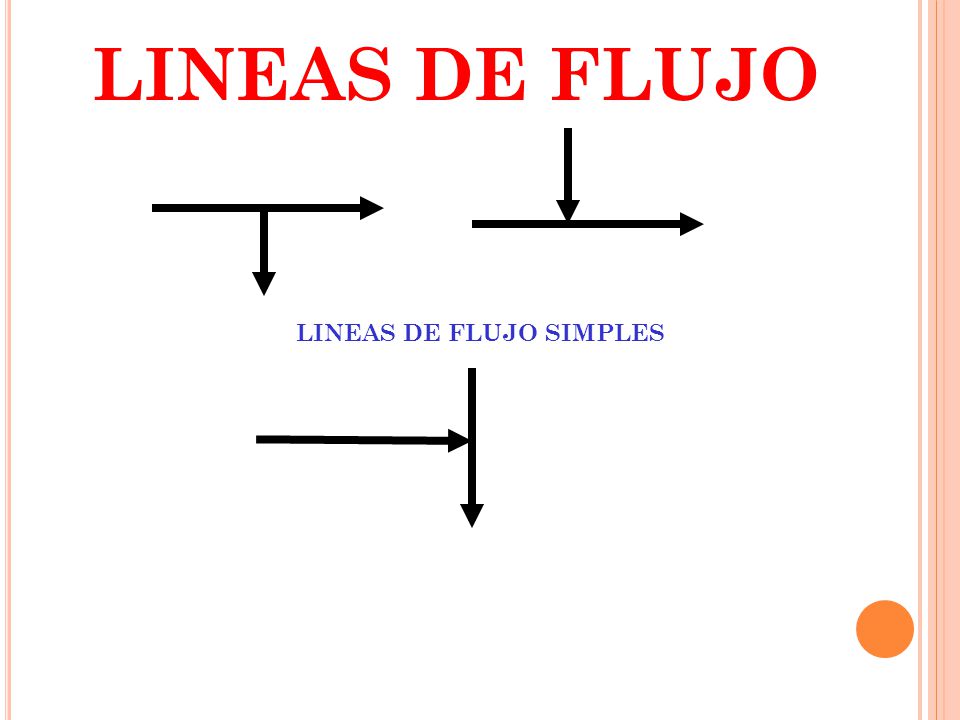

LINEAS DE FLUJO SIMPLES
18
EJERCICIOS DE APLICACIÓN
Diagrama de Flujo
19

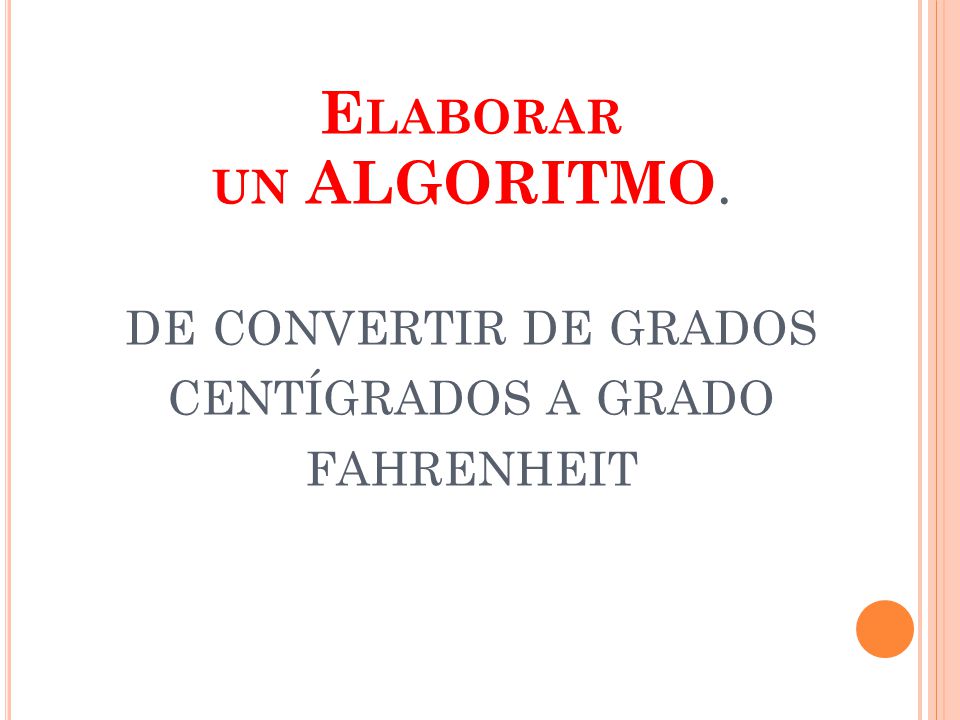

Elaborar un ALGORITMO. de convertir de grados centígrados a grado fahrenheit
20
Enunciado: Determinar la hipotenusa de un triángulo rectángulo conocidas las longitudes de sus dos catetos (A,B) ,presentar por pantalla el resultado HIPOTENUSA= √A+B
21
Diagrama de Flujo
22
Enunciado: Desarrolle un DFD que permita determinar el área y volumen de un cilindro dado su radio (R) y altura (H). El resultado de área y volumen imprimirlo. AREA= 2πRH VOLUMEN= π4 R2H
23
Diagrama de Flujo
24
Enunciado: 1.-Desarrolle: Un diagrama de flujo ingresar por teclado seis números, que sean sumados y procesados, luego que se desplaye e imprima el resultado.
25

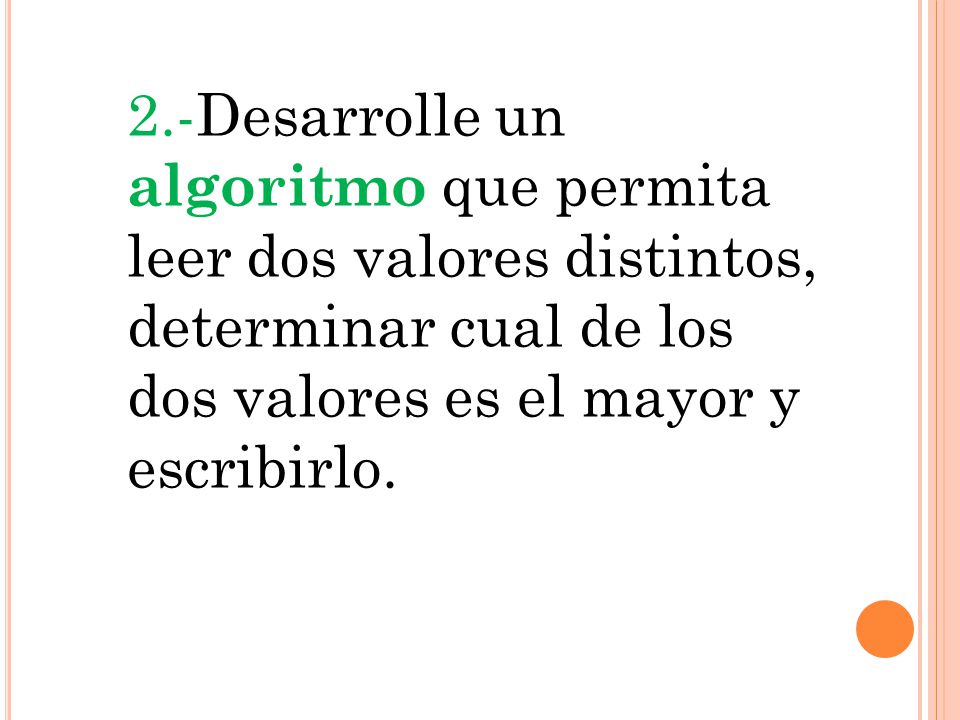

2.-Desarrolle un algoritmo que permita leer dos valores distintos, determinar cual de los dos valores es el mayor y escribirlo.
26
Diagrama de Flujo
