El MICROSCOPIO COMPUESTO

Presentación del tema: "El MICROSCOPIO COMPUESTO"— Transcripción de la presentación:

1 El MICROSCOPIO COMPUESTO
LABORATORIO DE BIOLOGÍA El MICROSCOPIO COMPUESTO

2 Los microscopios compuestos se utilizan especialmente para examinar objetos transparentes, o cortados en láminas tan finas que se transparentan. Se emplea para aumentar o ampliar las imágenes de objetos y organismos no visibles a simple vista. Está conformado por tres sistemas: El sistema mecánico. El sistema de iluminación El sistema óptico.

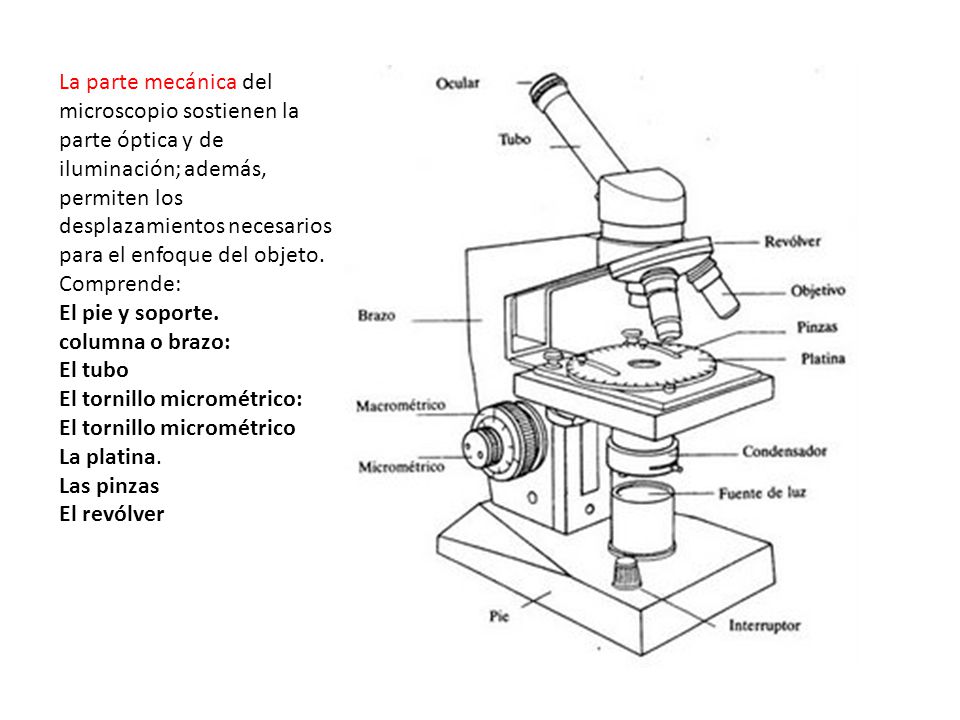

3 La parte mecánica del microscopio sostienen la parte óptica y de iluminación; además, permiten los desplazamientos necesarios para el enfoque del objeto. Comprende: El pie y soporte. columna o brazo: El tubo El tornillo micrométrico: El tornillo micrométrico La platina. Las pinzas El revólver

4 El sistema óptico es el encargado de reproducir y aumentar las imágenes mediante el conjunto de lentes que lo componen. El ocular: se encuentra situado en la parte superior del tubo. Los oculares son intercambiables y sus poderes de aumento van desde 5X hasta 20X. Existen oculares especiales de potencias mayores a 20X . Los objetivos: se disponen en una pieza giratoria denominada revólver y producen el aumento de las imágenes de los objetos y organismos.

5 El sistema de Iluminación
Fuente de iluminación: se trata clásicamente de una lámpara incandescente de tungsteno sobrevoltada; El espejo Condensador Diafragma

6

7 AUMENTOS = OCULAR X OBJETIVO
Unidad de medida: La micra Una micra es la milésima parte de un mm 1 micra = 0,001 mm

8 Para preparar nuestra muestra biológica, necesitamos:

9 Vamos a OBSERVAR UNA CELULA VEGETAL
Prepara tu MB: 1.- Con la cuchillita, corta un trozo de MB, de más o menos 1cm x 1 cm 2.- Si es Elodea: colócala sobre el porta objetos y cúbrela con el cubreobjetos 3.- Si es catafilo de cebolla: colócalo sobre el portaobjetos y cúbrelo con una gota de lugol, luego extrae el sobrante con papel secante y ponle su «ubre». 4.- Observa con un aumento de 100X 5.- Dibuja y colorea tus observaciones 6.- Señala con flechitas, lo que se observa, indicando una breve leyenda.

10
