EVAPORADORES FRANCISCO DONADO JOSE COLONNA PAULO SARMIENTO EDWIN PINTO

Presentación del tema: "EVAPORADORES FRANCISCO DONADO JOSE COLONNA PAULO SARMIENTO EDWIN PINTO"— Transcripción de la presentación:

1 EVAPORADORES FRANCISCO DONADO JOSE COLONNA PAULO SARMIENTO EDWIN PINTO
LARRY HERNANDEZ

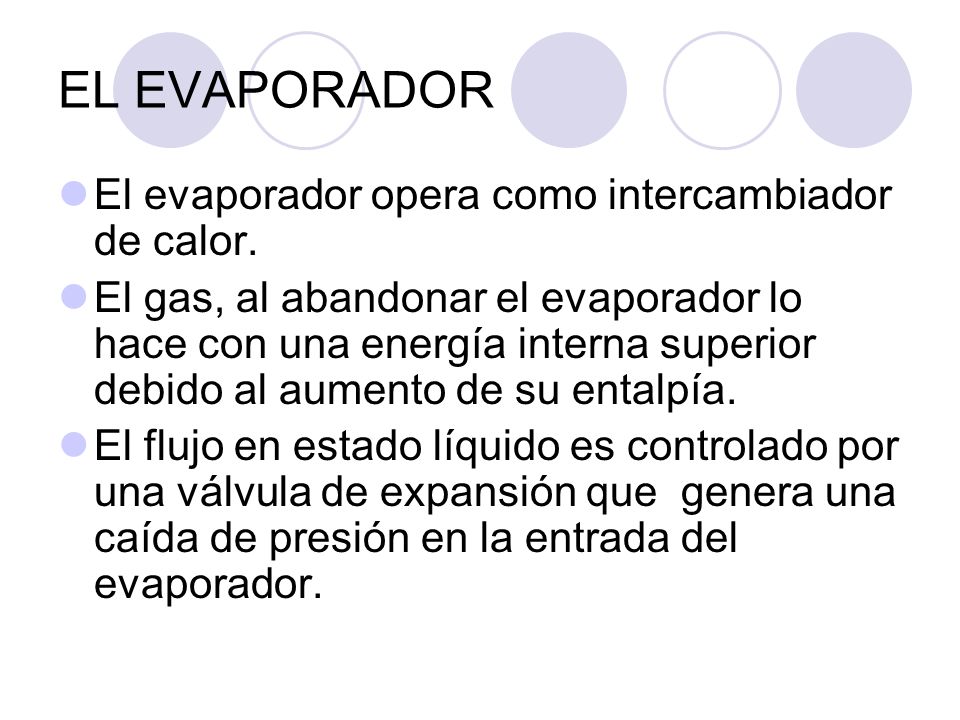

2 EL EVAPORADOR El evaporador opera como intercambiador de calor.
El gas, al abandonar el evaporador lo hace con una energía interna superior debido al aumento de su entalpía. El flujo en estado líquido es controlado por una válvula de expansión que genera una caída de presión en la entrada del evaporador.

3 Vapor a alta Presión Vapor a Baja Presión Vapor Cambio de Estado del Gas, pasando de Liquido a Vapor, Absorción de Calor del Ambiente o Enfriamiento Cambio de Estado del Gas, pasando de Vapor a Liquido, Extracción de Calor al Ambiente Liquido a Baja Presión Liquido Liquido a Alta Presión

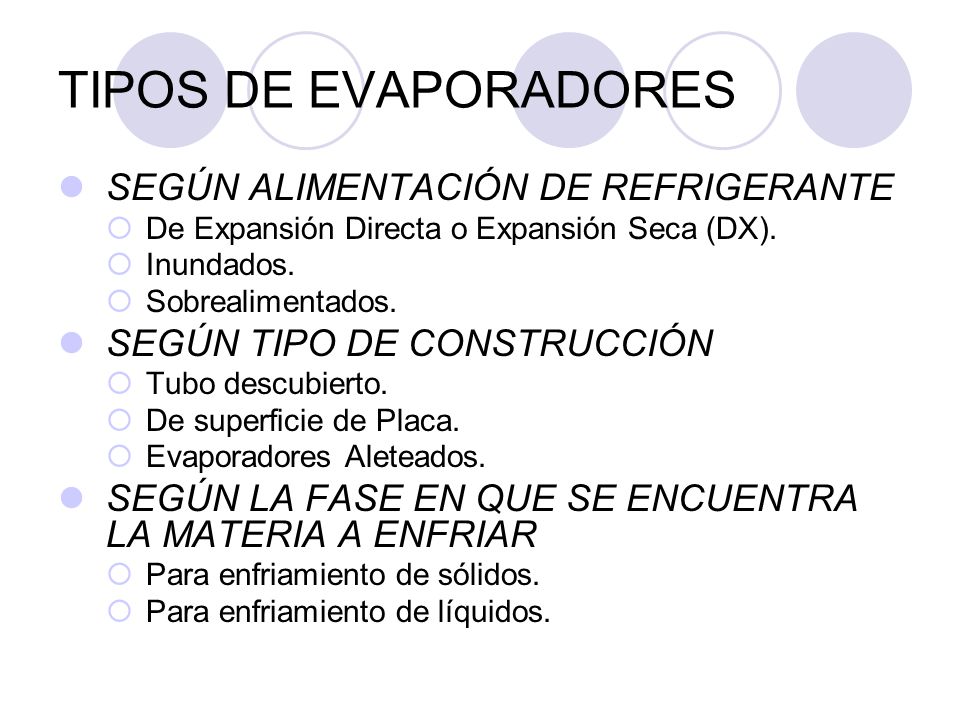

4 TIPOS DE EVAPORADORES SEGÚN ALIMENTACIÓN DE REFRIGERANTE
De Expansión Directa o Expansión Seca (DX). Inundados. Sobrealimentados. SEGÚN TIPO DE CONSTRUCCIÓN Tubo descubierto. De superficie de Placa. Evaporadores Aleteados. SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR Para enfriamiento de sólidos. Para enfriamiento de líquidos.

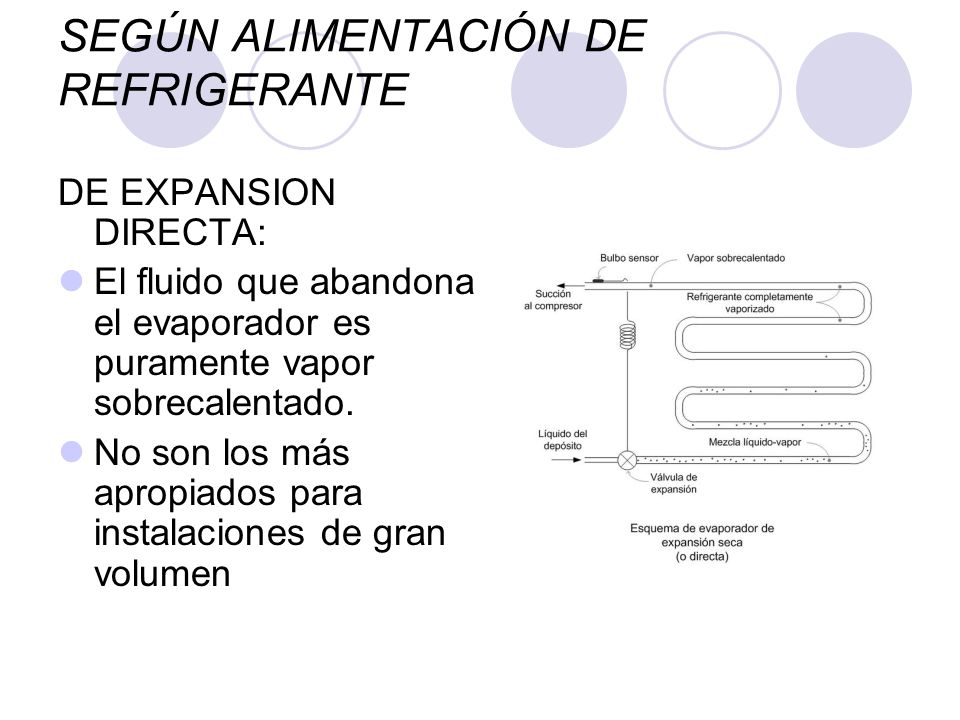

5 SEGÚN ALIMENTACIÓN DE REFRIGERANTE
DE EXPANSION DIRECTA: El fluido que abandona el evaporador es puramente vapor sobrecalentado. No son los más apropiados para instalaciones de gran volumen

6 SEGÚN ALIMENTACIÓN DE REFRIGERANTE

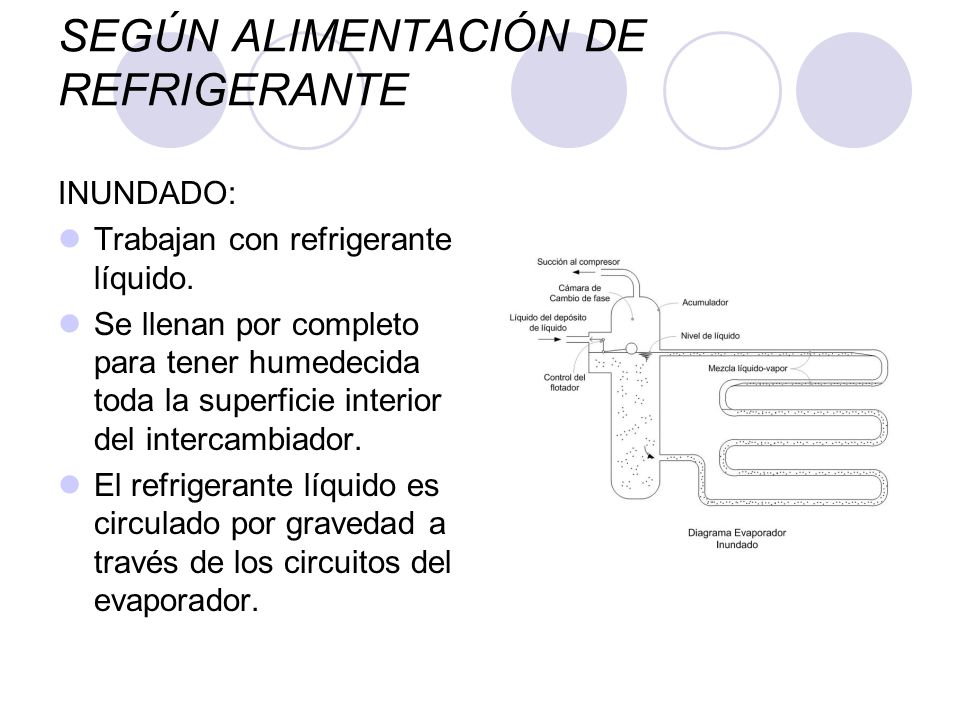

INUNDADO: Trabajan con refrigerante líquido. Se llenan por completo para tener humedecida toda la superficie interior del intercambiador. El refrigerante líquido es circulado por gravedad a través de los circuitos del evaporador.

7 SEGÚN ALIMENTACIÓN DE REFRIGERANTE

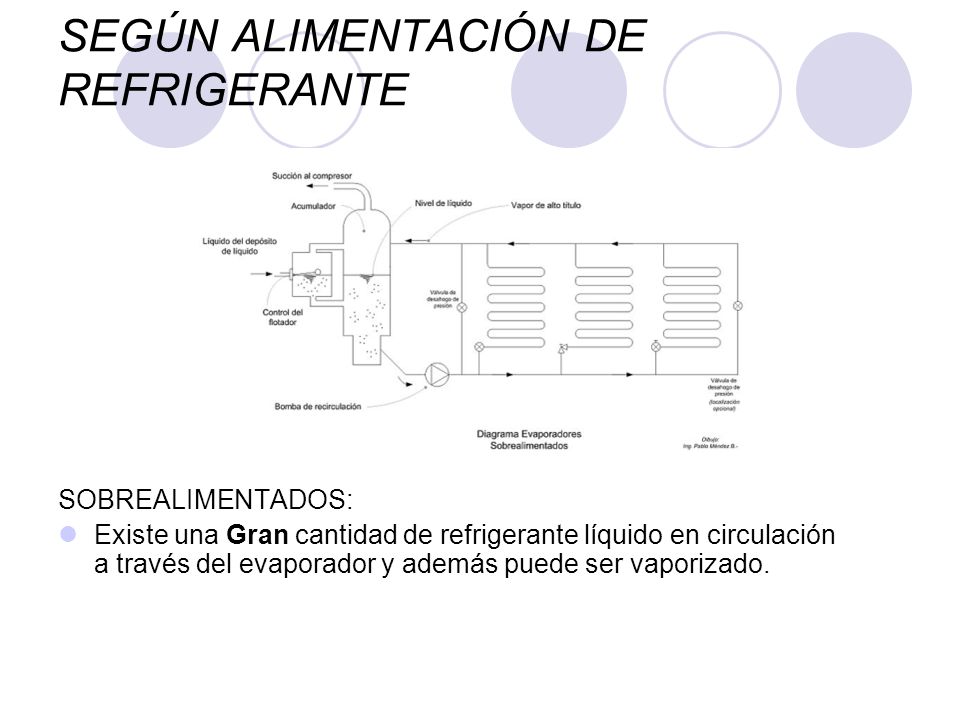

SOBREALIMENTADOS: Existe una Gran cantidad de refrigerante líquido en circulación a través del evaporador y además puede ser vaporizado.

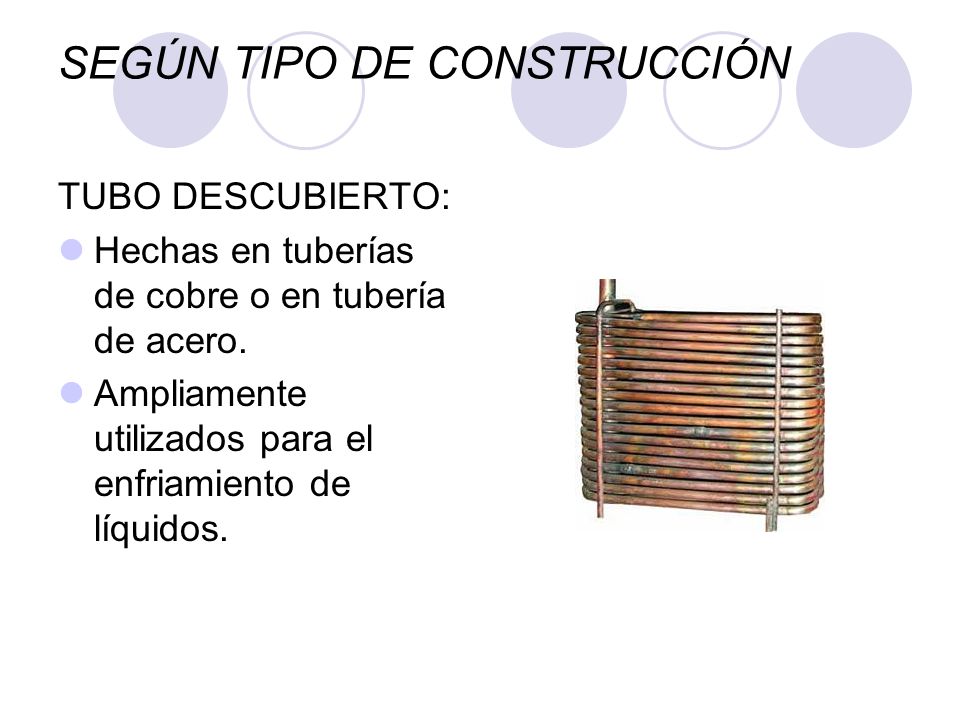

8 SEGÚN TIPO DE CONSTRUCCIÓN
TUBO DESCUBIERTO: Hechas en tuberías de cobre o en tubería de acero. Ampliamente utilizados para el enfriamiento de líquidos.

9 SEGÚN TIPO DE CONSTRUCCIÓN

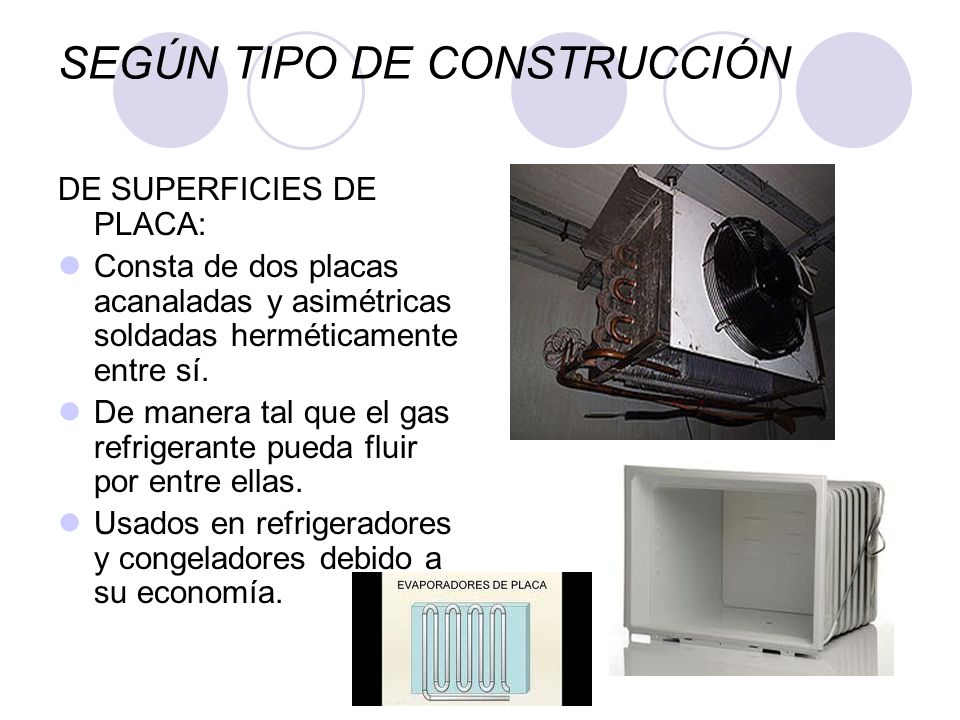

DE SUPERFICIES DE PLACA: Consta de dos placas acanaladas y asimétricas soldadas herméticamente entre sí. De manera tal que el gas refrigerante pueda fluir por entre ellas. Usados en refrigeradores y congeladores debido a su economía.

10 SEGÚN TIPO DE CONSTRUCCIÓN

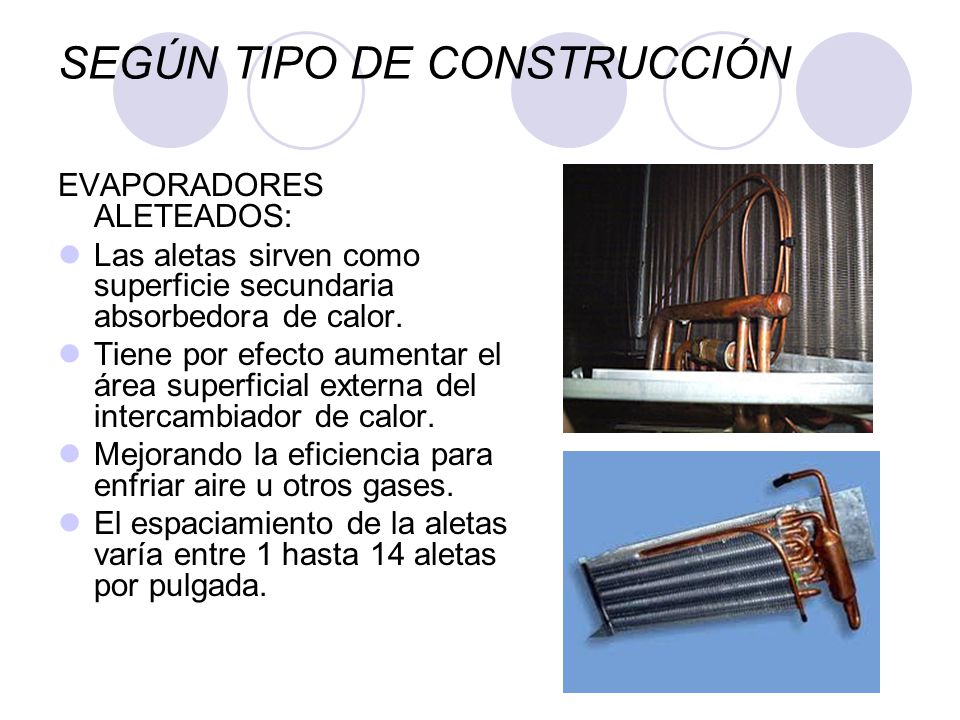

EVAPORADORES ALETEADOS: Las aletas sirven como superficie secundaria absorbedora de calor. Tiene por efecto aumentar el área superficial externa del intercambiador de calor. Mejorando la eficiencia para enfriar aire u otros gases. El espaciamiento de la aletas varía entre 1 hasta 14 aletas por pulgada.

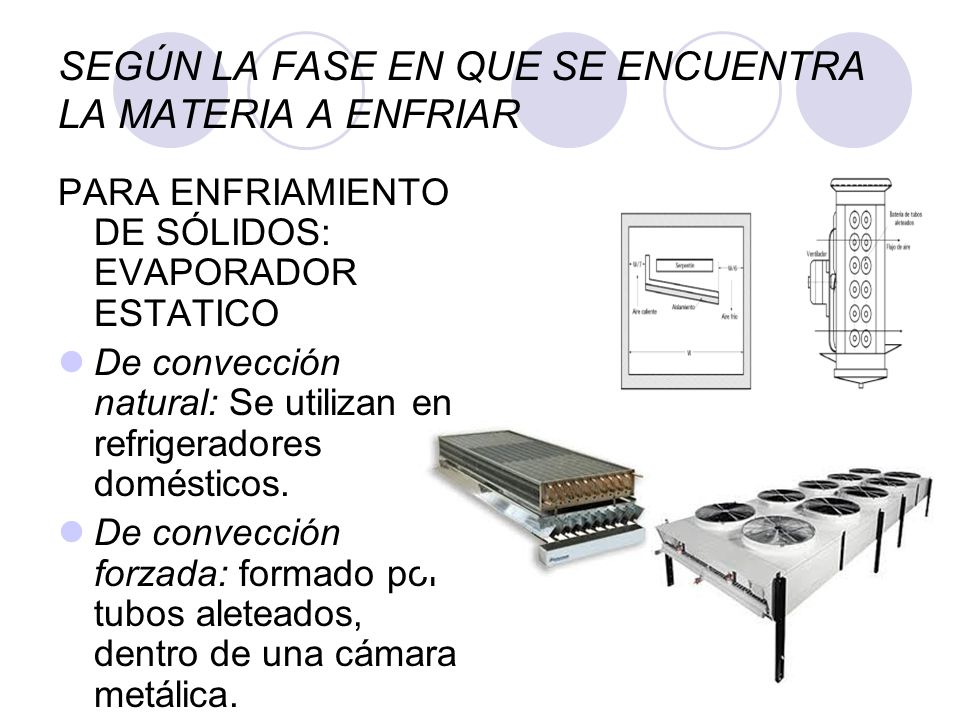

11 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR
PARA ENFRIAMIENTO DE SÓLIDOS: EVAPORADOR ESTATICO De convección natural: Se utilizan en refrigeradores domésticos. De convección forzada: formado por tubos aleteados, dentro de una cámara metálica.

12 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR
PARA ENFRIAMIENTO DE LIQUIDOS De doble tubo: Consiste en dos tubos concéntricos; el fluido circula por el espacio entre los dos tubos, y el líquido a enfriar por el tubo interior en contra corriente.

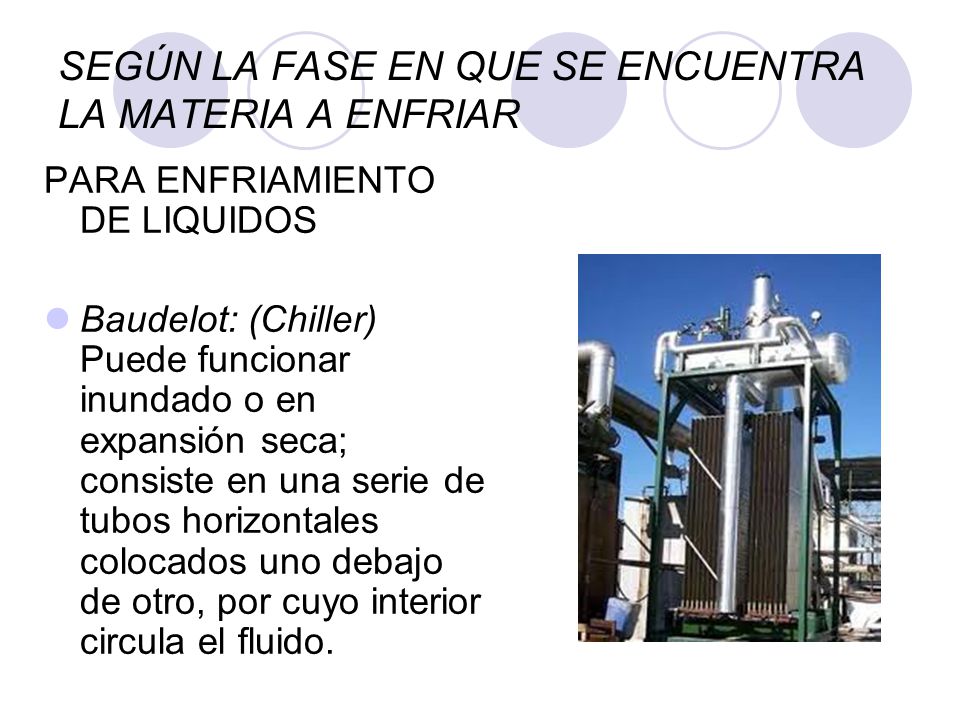

13 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR
PARA ENFRIAMIENTO DE LIQUIDOS Baudelot: (Chiller) Puede funcionar inundado o en expansión seca; consiste en una serie de tubos horizontales colocados uno debajo de otro, por cuyo interior circula el fluido.

14 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR

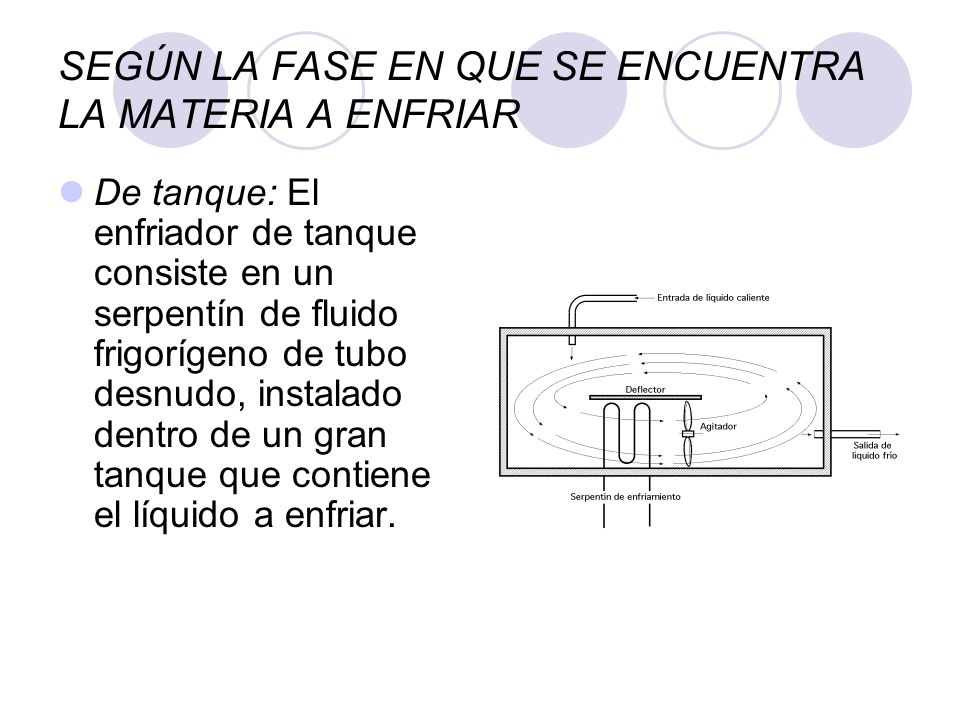

De tanque: El enfriador de tanque consiste en un serpentín de fluido frigorígeno de tubo desnudo, instalado dentro de un gran tanque que contiene el líquido a enfriar.

15 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR
De carcasa y tubos: Consiste en una carcasa cilíndrica de acero en cuyo interior se disponen tubos rectos horizontales paralelos sujetos en su lugar en los extremos por placas perforadas.

16 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR

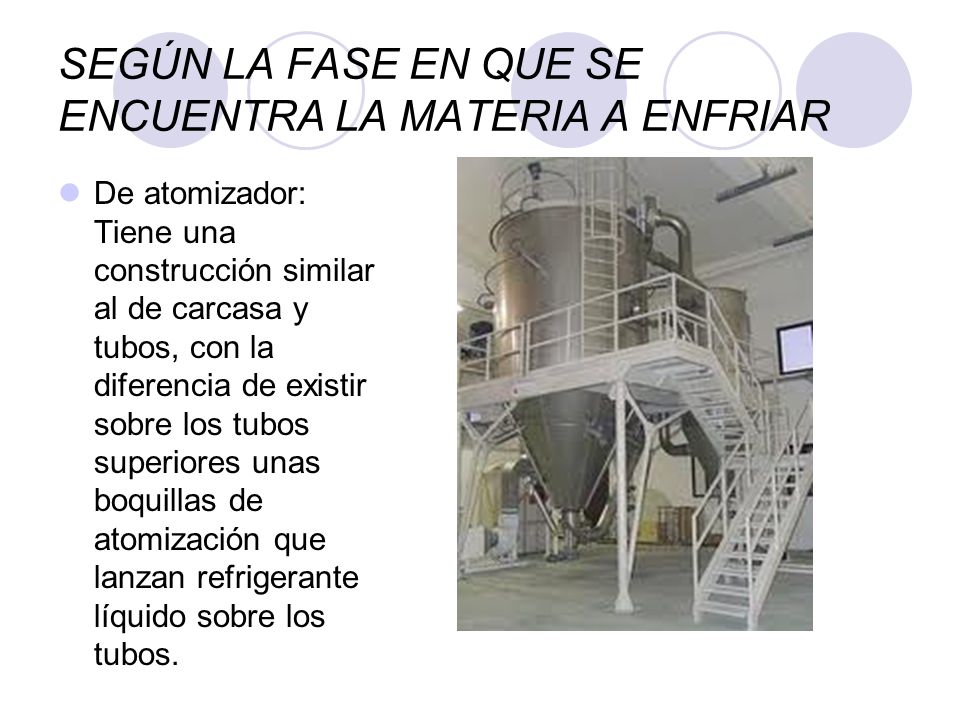

De atomizador: Tiene una construcción similar al de carcasa y tubos, con la diferencia de existir sobre los tubos superiores unas boquillas de atomización que lanzan refrigerante líquido sobre los tubos.

17 SEGÚN LA FASE EN QUE SE ENCUENTRA LA MATERIA A ENFRIAR

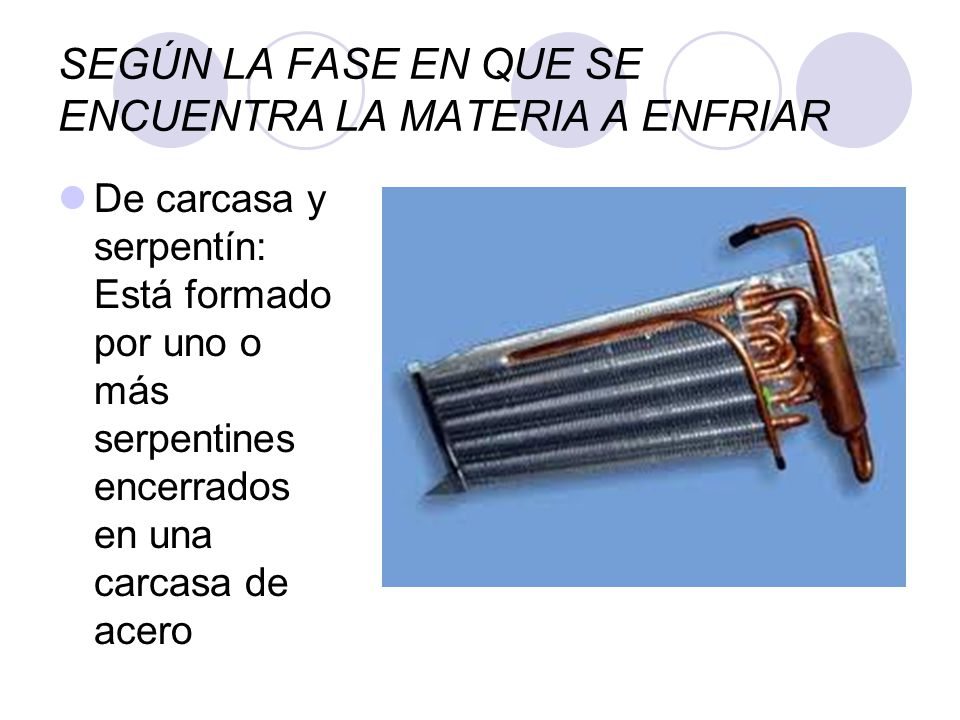

De carcasa y serpentín: Está formado por uno o más serpentines encerrados en una carcasa de acero
