1 Armónicas en sistemas eléctricos Fecha de Entrega: Noviembre-12-2002
Problema 1 El archivo mediciones-armónicas.xls muestra los resultados de una captura de formas de onda de voltaje y corriente a la entrada de un variador de Velocidad (trifásico).Se capturo el voltaje Vab y la corriente Ia. Se tomaron 64 muestras por ciclo. Calcular: a) El valor RMS del voltaje y de la corriente b) El espectro de armónicas de la corriente y el voltaje (magnitud y ángulo) reporte los valores RMS de cada una de las armónicas (hasta la 13) c) La distorsión armónica total (THD) de corriente y voltaje d) La potencia real, reactiva (desplazamiento ) y aparente e) El factor de potencia de desplazamiento y de distorsión Sugerencia: Utilice la herramienta FFT de EXCEL para calcular las componentes armónicas

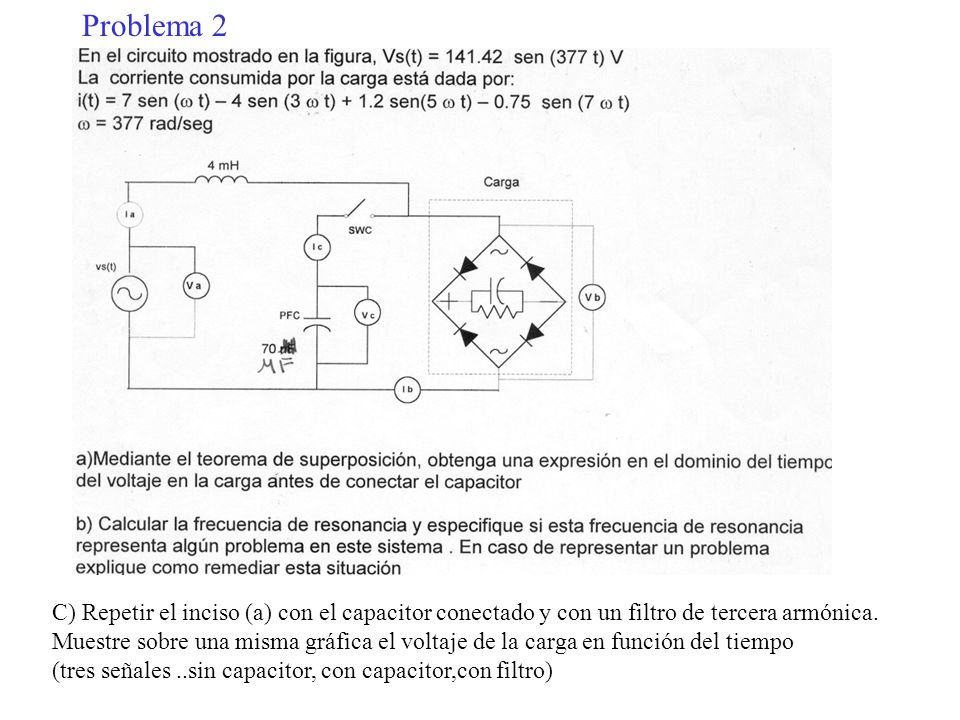

2 Problema 2 C) Repetir el inciso (a) con el capacitor conectado y con un filtro de tercera armónica. Muestre sobre una misma gráfica el voltaje de la carga en función del tiempo (tres señales ..sin capacitor, con capacitor,con filtro)

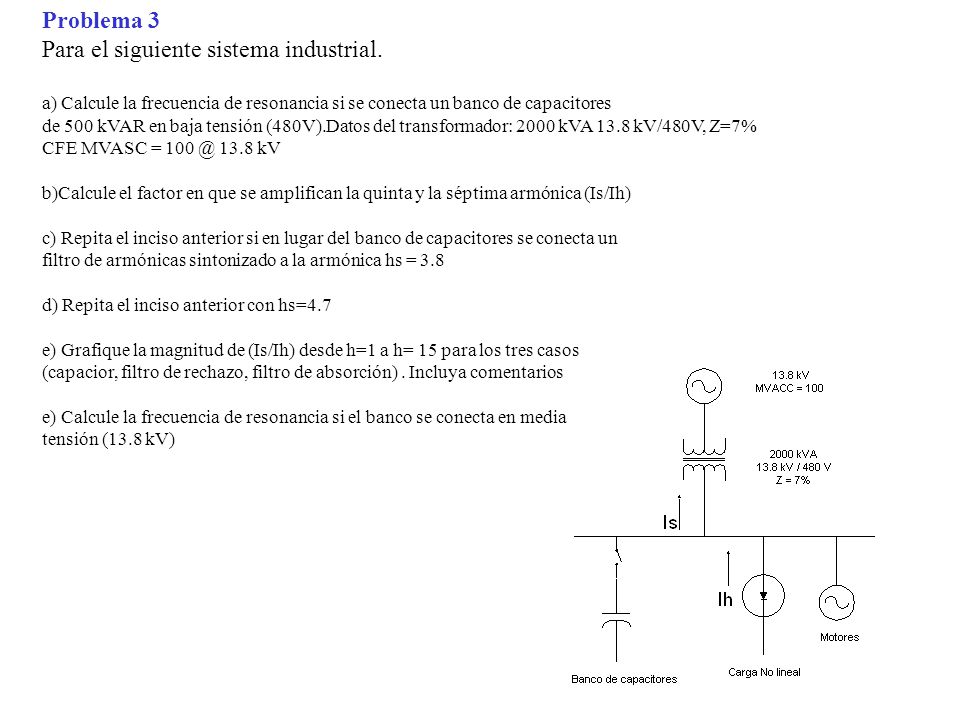

3 Para el siguiente sistema industrial.
Problema 3 Para el siguiente sistema industrial. a) Calcule la frecuencia de resonancia si se conecta un banco de capacitores de 500 kVAR en baja tensión (480V).Datos del transformador: 2000 kVA 13.8 kV/480V, Z=7% CFE MVASC = 13.8 kV b)Calcule el factor en que se amplifican la quinta y la séptima armónica (Is/Ih) c) Repita el inciso anterior si en lugar del banco de capacitores se conecta un filtro de armónicas sintonizado a la armónica hs = 3.8 d) Repita el inciso anterior con hs=4.7 e) Grafique la magnitud de (Is/Ih) desde h=1 a h= 15 para los tres casos (capacior, filtro de rechazo, filtro de absorción) . Incluya comentarios e) Calcule la frecuencia de resonancia si el banco se conecta en media tensión (13.8 kV)
