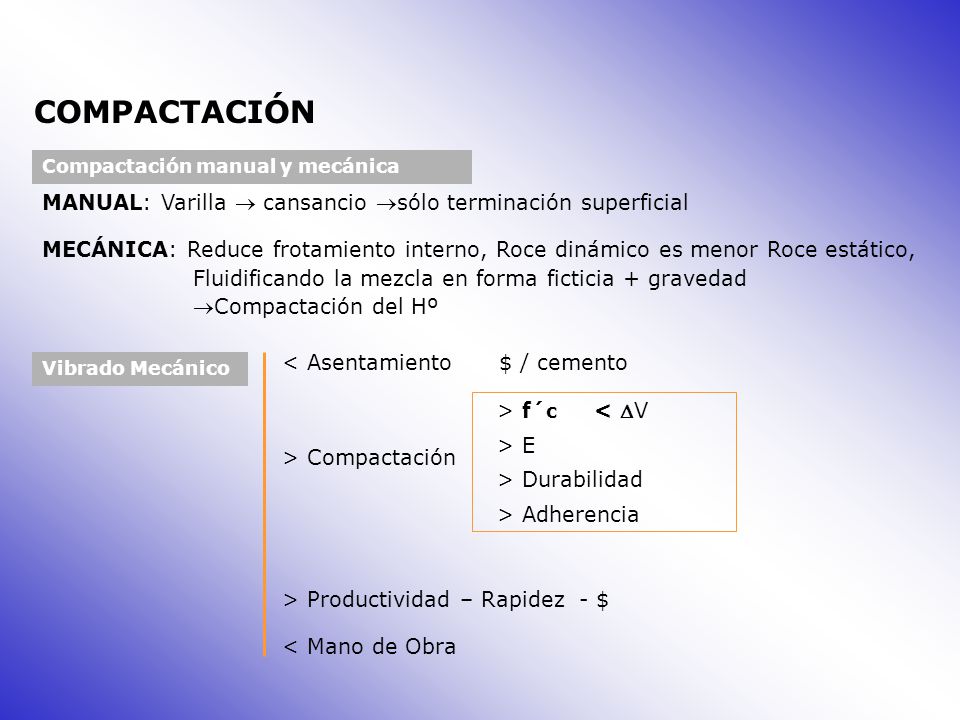

1 Compactación manual y mecánica MANUAL: Varilla  cansancio sólo terminación superficial MECÁNICA: Reduce frotamiento interno, Roce dinámico es menor Roce estático, Fluidificando la mezcla en forma ficticia + gravedad Compactación del Hº Vibrado Mecánico < Asentamiento $ / cemento > Compactación > Productividad – Rapidez - $ < Mano de Obra > f´ c < V > E > Durabilidad > Adherencia COMPACTACIÓN

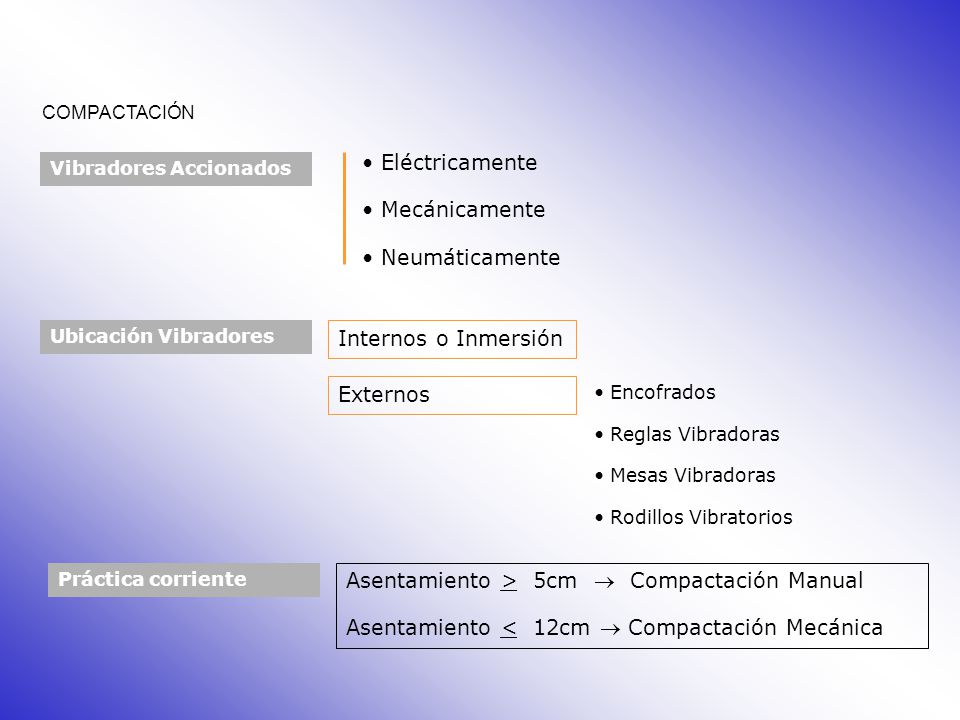

2 COMPACTACIÓN Vibradores Accionados Eléctricamente Mecánicamente Neumáticamente Internos o Inmersión Externos Ubicación Vibradores Encofrados Reglas Vibradoras Mesas Vibradoras Rodillos Vibratorios Práctica corriente Asentamiento > 5cm  Compactación Manual Asentamiento < 12cm  Compactación Mecánica

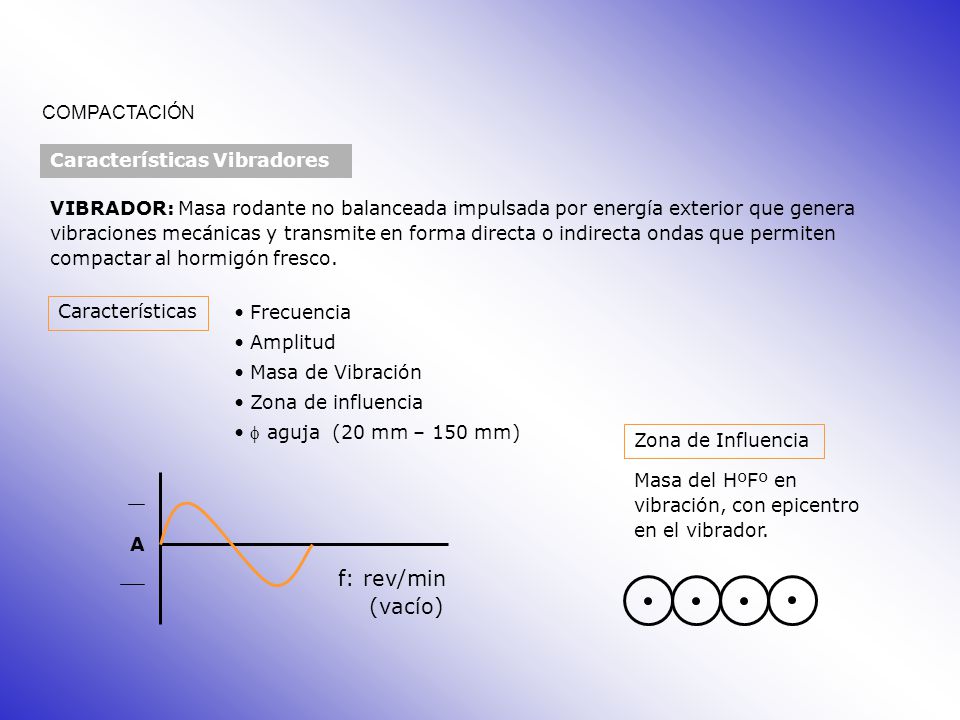

3 COMPACTACIÓN Características Vibradores VIBRADOR: Masa rodante no balanceada impulsada por energía exterior que genera vibraciones mecánicas y transmite en forma directa o indirecta ondas que permiten compactar al hormigón fresco. Características Frecuencia Amplitud Masa de Vibración Zona de influencia  aguja (20 mm – 150 mm) A f: rev/min (vacío) Zona de Influencia Masa del HºFº en vibración, con epicentro en el vibrador.

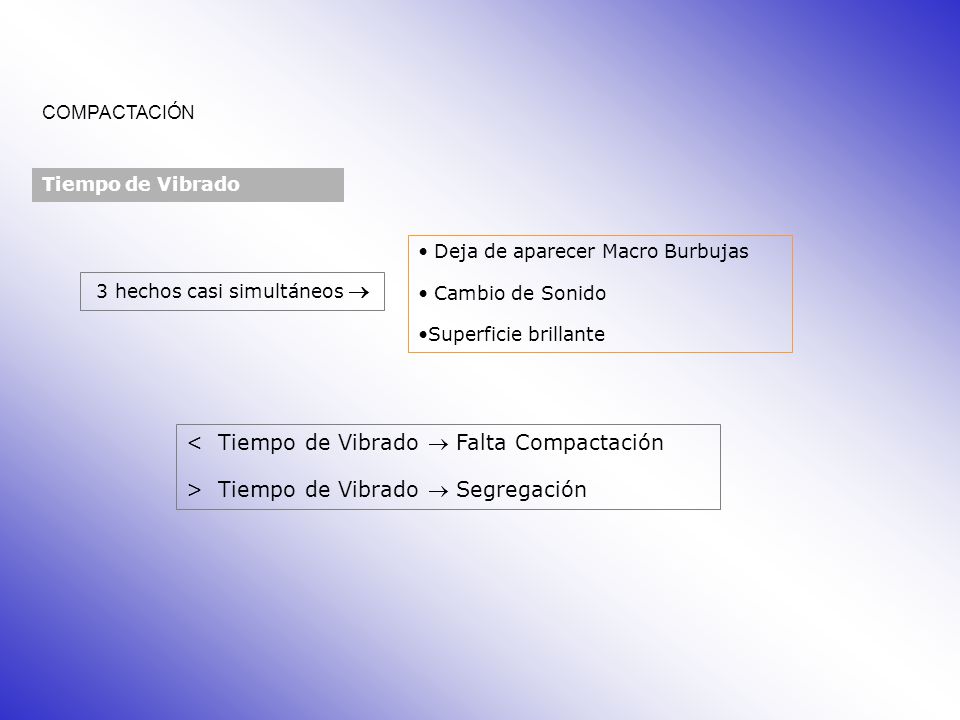

4 COMPACTACIÓN Tiempo de Vibrado 3 hechos casi simultáneos  Deja de aparecer Macro Burbujas Cambio de Sonido Superficie brillante < Tiempo de Vibrado  Falta Compactación > Tiempo de Vibrado  Segregación

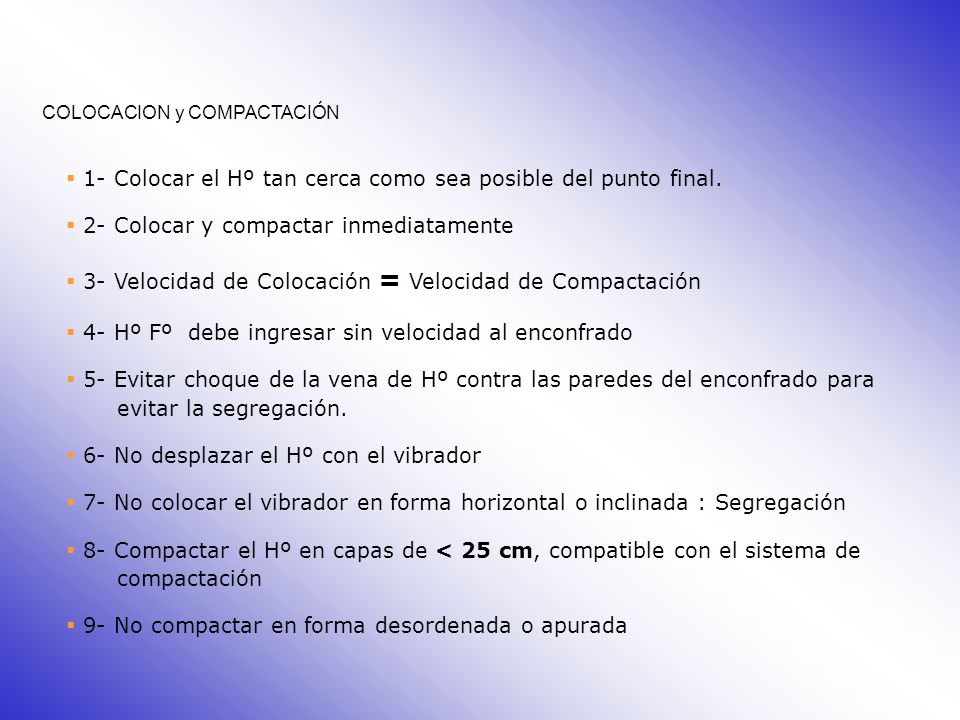

5  1- Colocar el Hº tan cerca como sea posible del punto final.  2- Colocar y compactar inmediatamente  3- Velocidad de Colocación = Velocidad de Compactación  4- Hº Fº debe ingresar sin velocidad al enconfrado  5- Evitar choque de la vena de Hº contra las paredes del enconfrado para evitar la segregación.  6- No desplazar el Hº con el vibrador  7- No colocar el vibrador en forma horizontal o inclinada : Segregación  8- Compactar el Hº en capas de < 25 cm, compatible con el sistema de compactación  9- No compactar en forma desordenada o apurada COLOCACION y COMPACTACIÓN

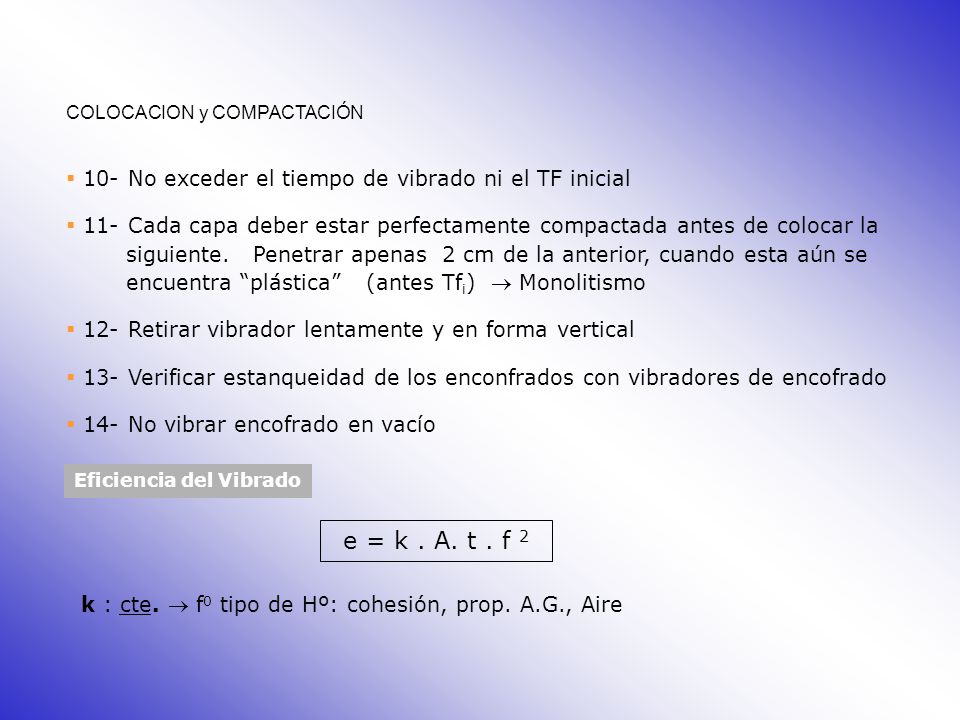

6  10- No exceder el tiempo de vibrado ni el TF inicial  11- Cada capa deber estar perfectamente compactada antes de colocar la siguiente. Penetrar apenas 2 cm de la anterior, cuando esta aún se encuentra “plástica” (antes Tf i )  Monolitismo  12- Retirar vibrador lentamente y en forma vertical  13- Verificar estanqueidad de los enconfrados con vibradores de encofrado  14- No vibrar encofrado en vacío Eficiencia del Vibrado e = k. A. t. f 2 k : cte.  f 0 tipo de Hº: cohesión, prop. A.G., Aire

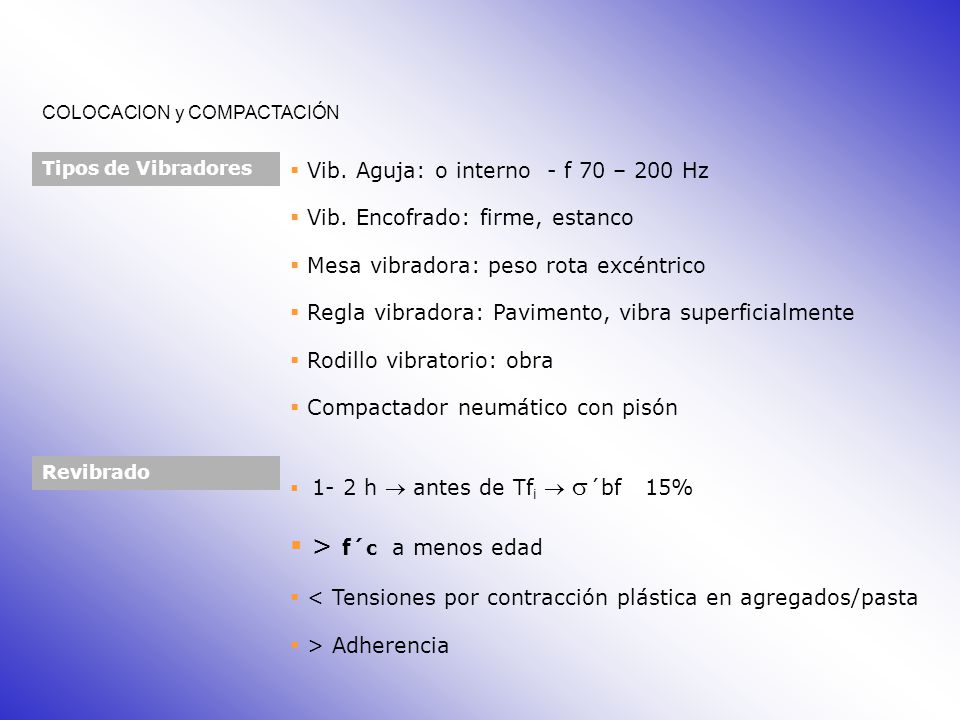

7 COLOCACION y COMPACTACIÓN Tipos de Vibradores  Vib. Aguja: o interno - f 70 – 200 Hz  Vib. Encofrado: firme, estanco  Mesa vibradora: peso rota excéntrico  Regla vibradora: Pavimento, vibra superficialmente  Rodillo vibratorio: obra  Compactador neumático con pisón Revibrado  1- 2 h  antes de Tf i   ´bf 15%  > f´ c a menos edad  < Tensiones por contracción plástica en agregados/pasta  > Adherencia
