1 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 1 Componentes de sistemas de energía-Toberas y difusores COMPONENTES DE SISTEMAS DE ENERGÍA - 1 Toberas y difusores

2 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 2 Componentes de sistemas de energía-Toberas y difusoresToberas

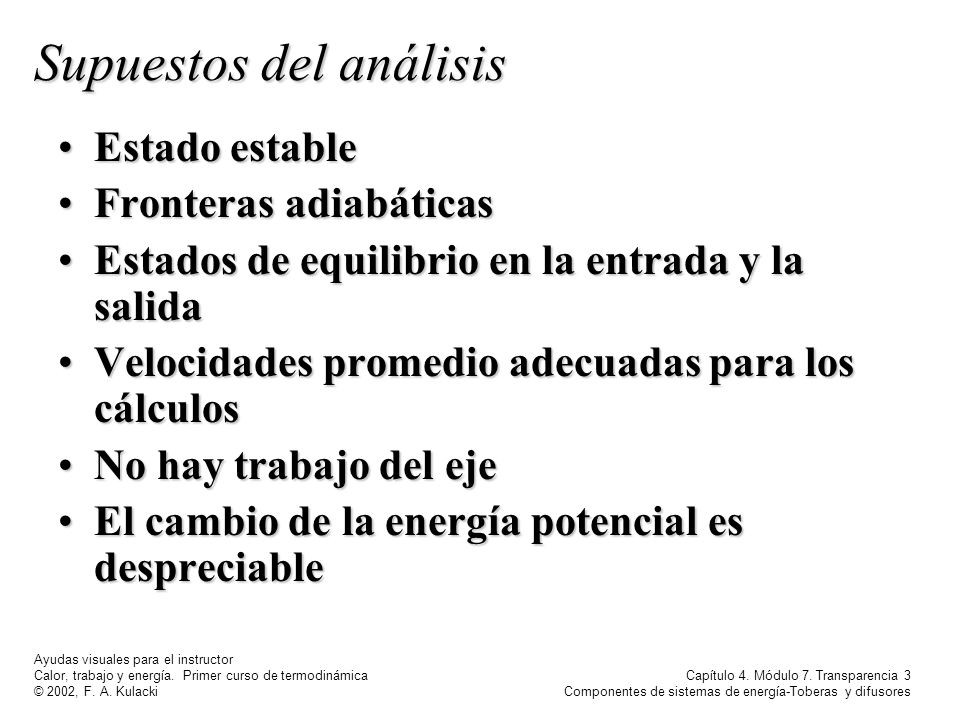

3 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 3 Componentes de sistemas de energía-Toberas y difusores Supuestos del análisis Estado estableEstado estable Fronteras adiabáticasFronteras adiabáticas Estados de equilibrio en la entrada y la salidaEstados de equilibrio en la entrada y la salida Velocidades promedio adecuadas para los cálculosVelocidades promedio adecuadas para los cálculos No hay trabajo del ejeNo hay trabajo del eje El cambio de la energía potencial es despreciableEl cambio de la energía potencial es despreciable

4 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 4 Componentes de sistemas de energía-Toberas y difusores

5 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 5 Componentes de sistemas de energía-Toberas y difusores

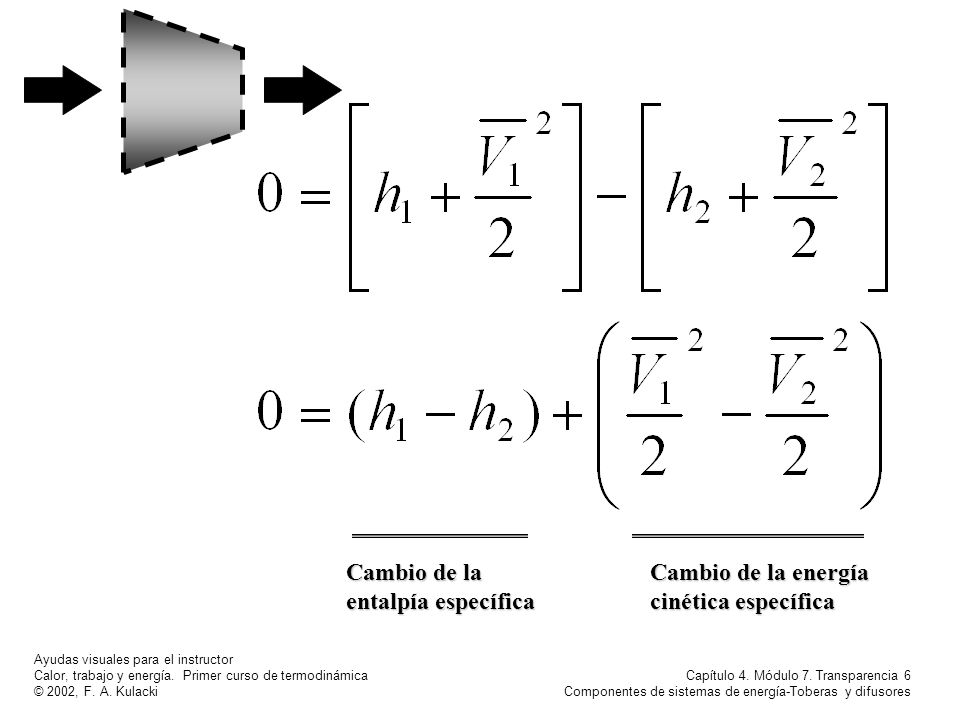

6 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 6 Componentes de sistemas de energía-Toberas y difusores Cambio de la entalpía específica Cambio de la energía cinética específica

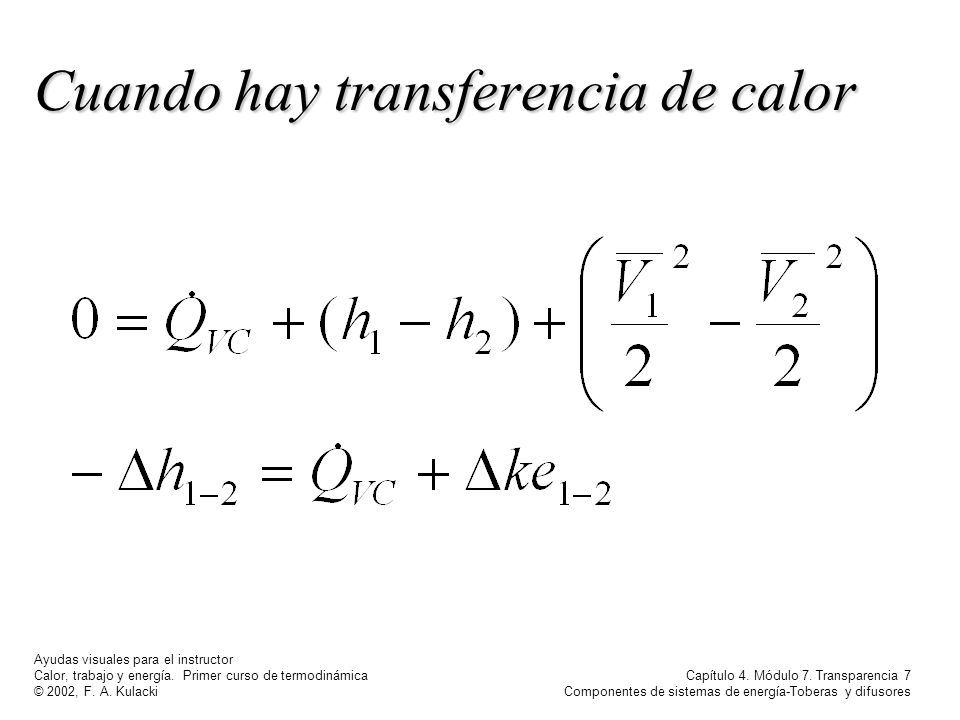

7 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 7 Componentes de sistemas de energía-Toberas y difusores Cuando hay transferencia de calor

8 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 8 Componentes de sistemas de energía-Toberas y difusores Difusores...

9 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 9 Componentes de sistemas de energía-Toberas y difusores Difusores

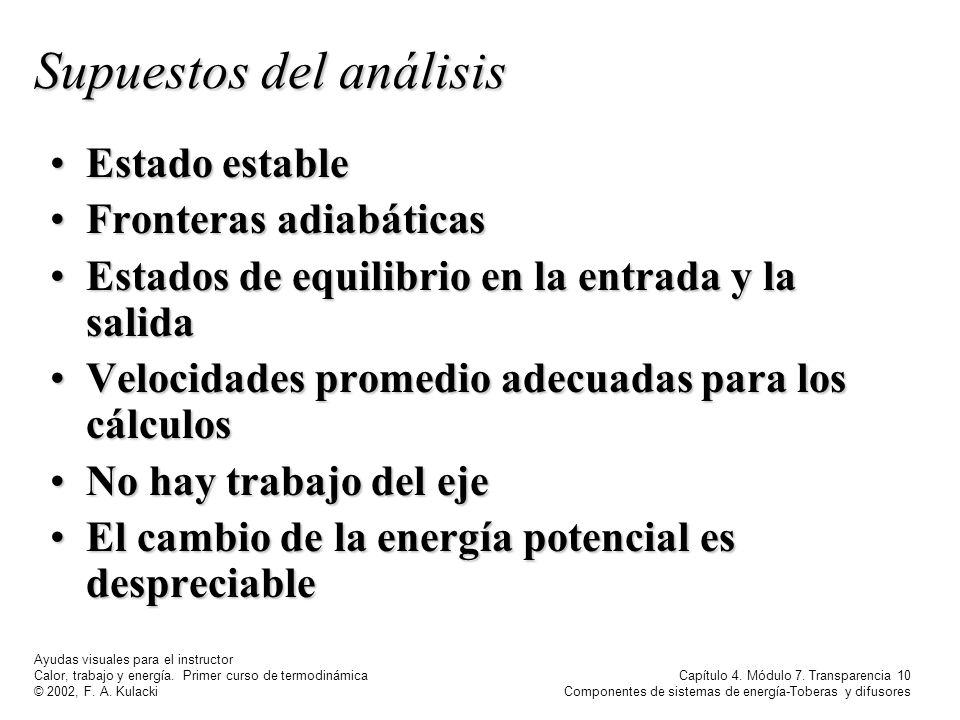

10 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 10 Componentes de sistemas de energía-Toberas y difusores Supuestos del análisis Estado estableEstado estable Fronteras adiabáticasFronteras adiabáticas Estados de equilibrio en la entrada y la salidaEstados de equilibrio en la entrada y la salida Velocidades promedio adecuadas para los cálculosVelocidades promedio adecuadas para los cálculos No hay trabajo del ejeNo hay trabajo del eje El cambio de la energía potencial es despreciableEl cambio de la energía potencial es despreciable

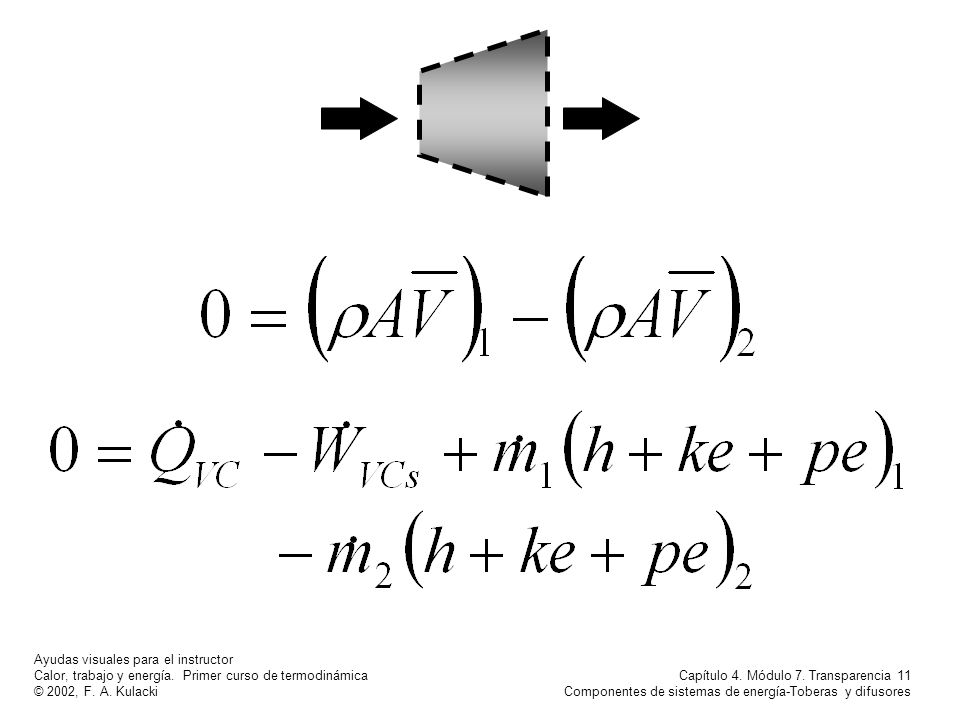

11 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 11 Componentes de sistemas de energía-Toberas y difusores

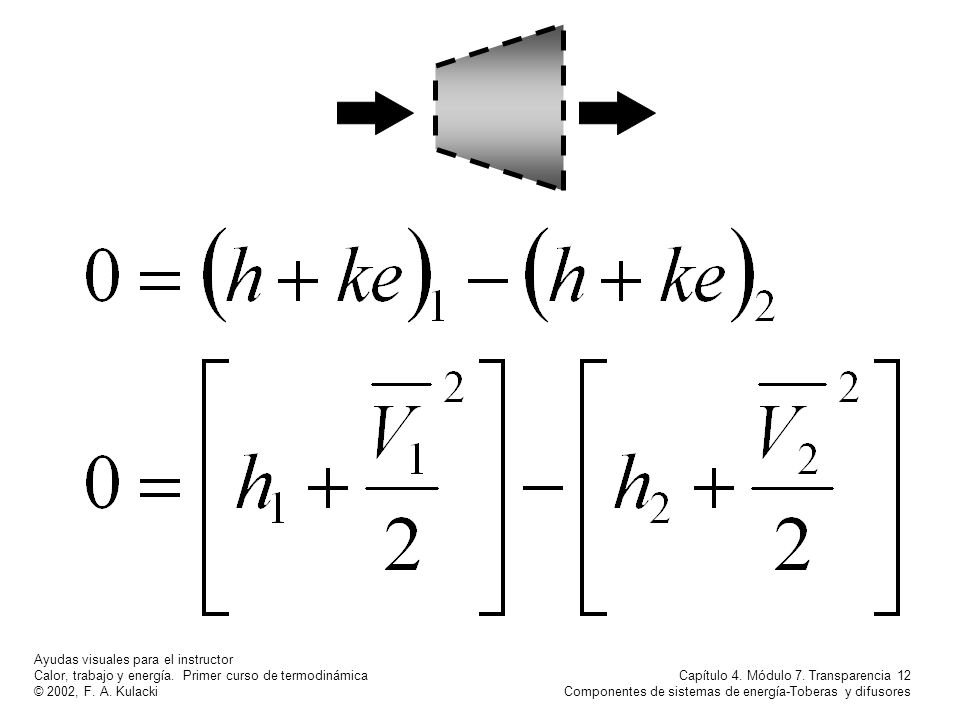

12 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 12 Componentes de sistemas de energía-Toberas y difusores

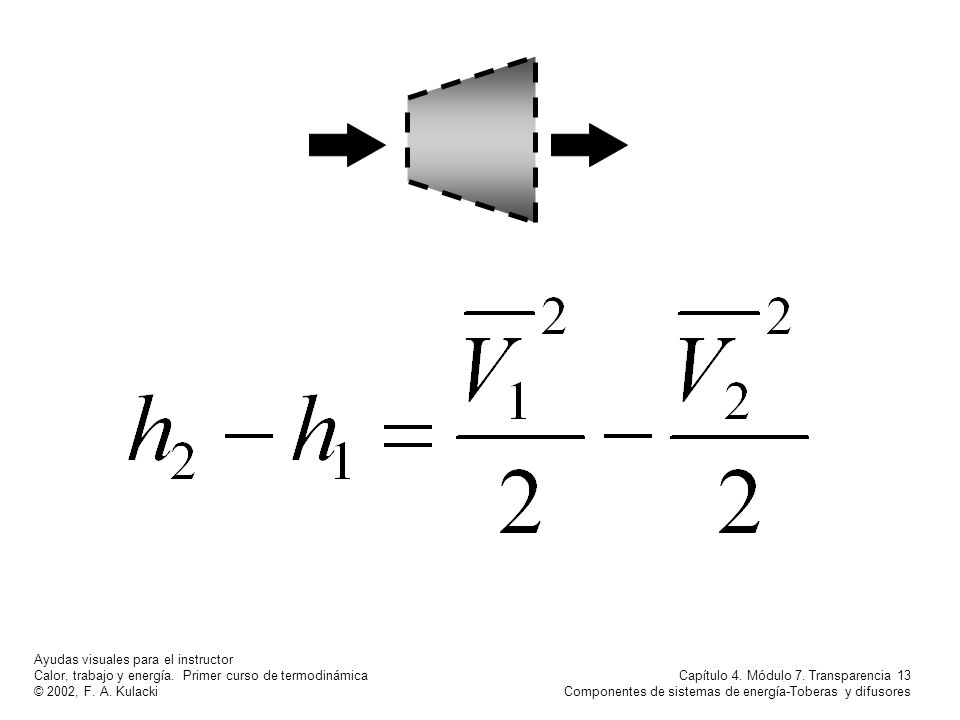

13 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 13 Componentes de sistemas de energía-Toberas y difusores

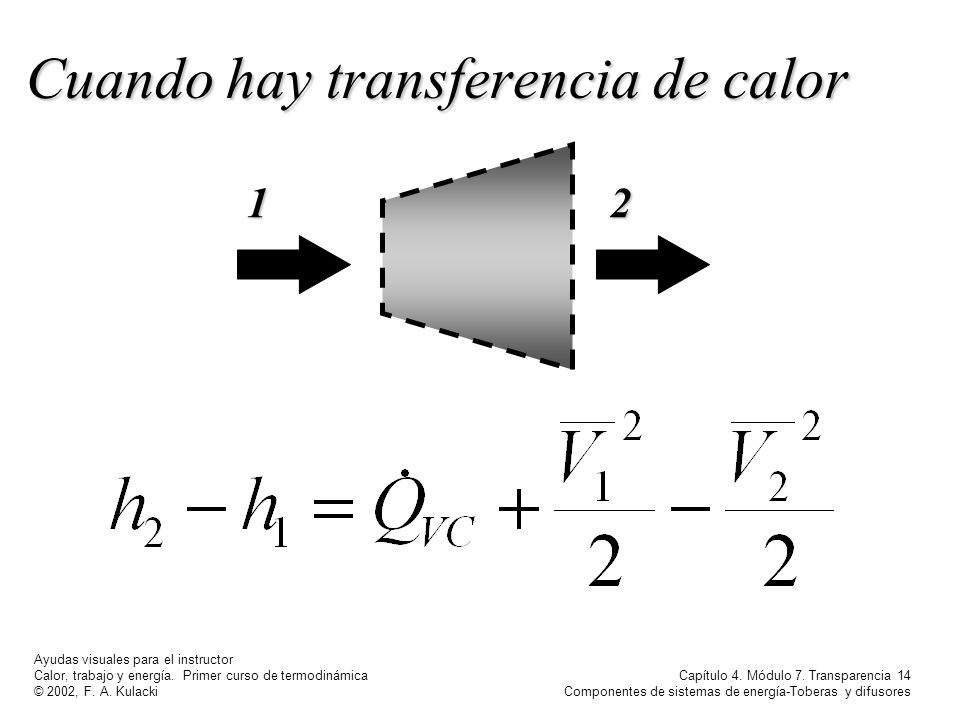

14 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 14 Componentes de sistemas de energía-Toberas y difusores Cuando hay transferencia de calor 12

15 Ayudas visuales para el instructor Calor, trabajo y energía. Primer curso de termodinámica © 2002, F. A. Kulacki Capítulo 4. Módulo 7. Transparencia 15 Componentes de sistemas de energía-Toberas y difusores Términos y conceptos clave Difusor Sistemas de energía Componentes del sistema de energía Tobera
