1 MICRO/CONTROL DYO

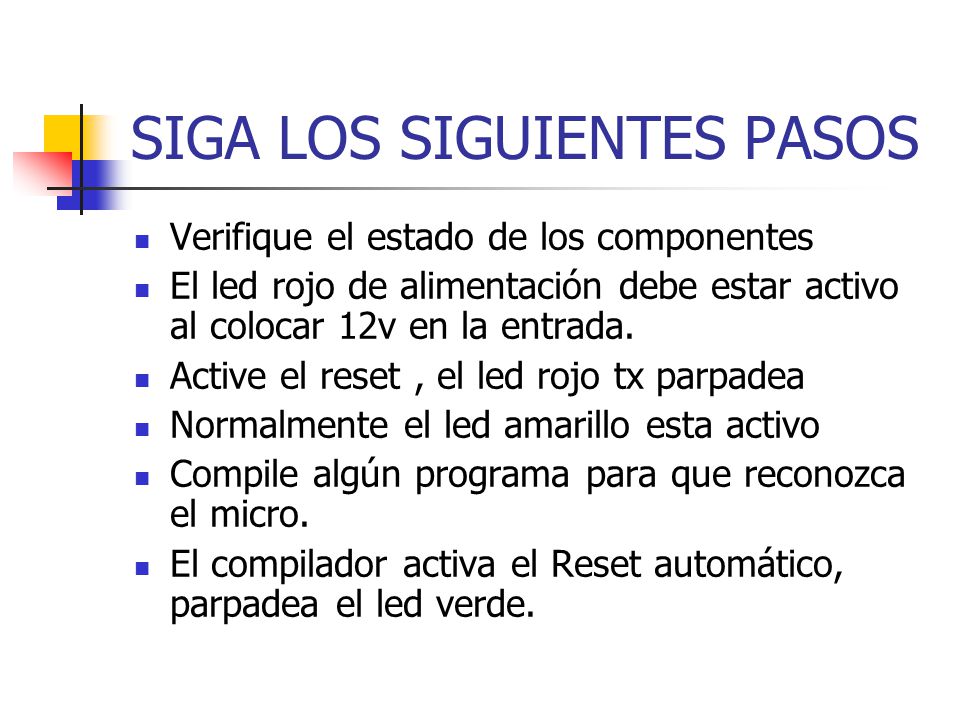

2 SIGA LOS SIGUIENTES PASOS Verifique el estado de los componentes El led rojo de alimentación debe estar activo al colocar 12v en la entrada. Active el reset, el led rojo tx parpadea Normalmente el led amarillo esta activo Compile algún programa para que reconozca el micro. El compilador activa el Reset automático, parpadea el led verde.

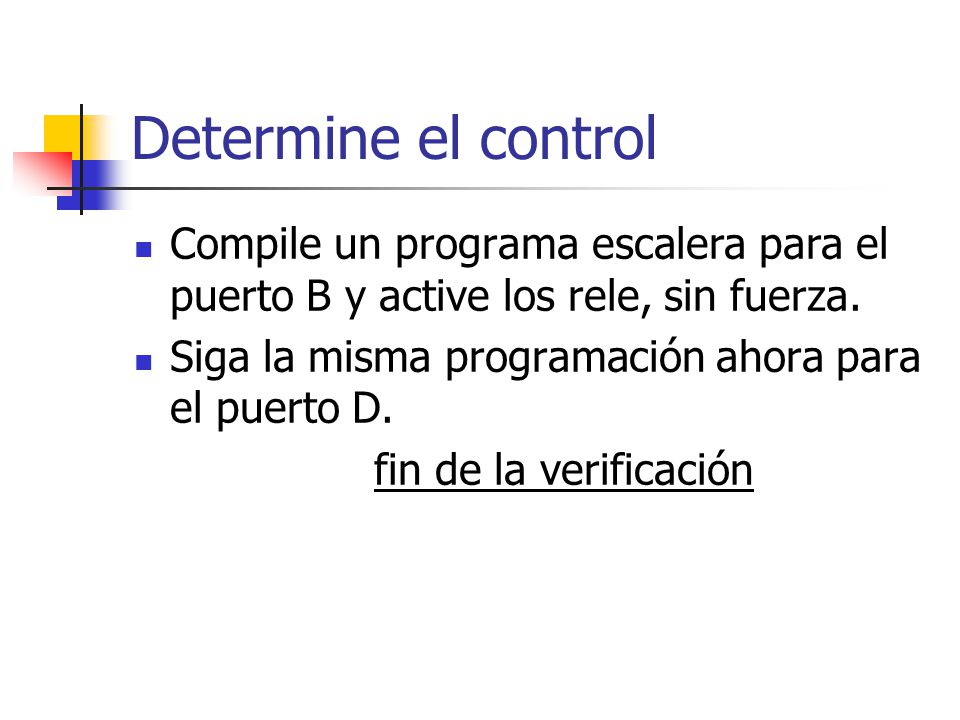

3 Determine el control Compile un programa escalera para el puerto B y active los rele, sin fuerza. Siga la misma programación ahora para el puerto D. fin de la verificación

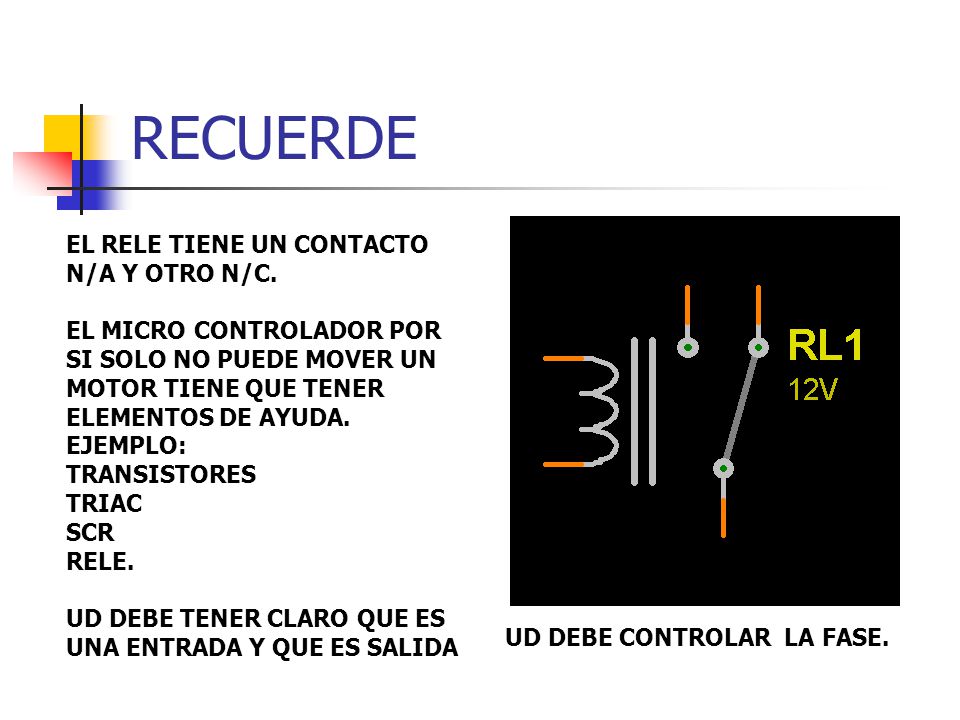

4 RECUERDE EL RELE TIENE UN CONTACTO N/A Y OTRO N/C. EL MICRO CONTROLADOR POR SI SOLO NO PUEDE MOVER UN MOTOR TIENE QUE TENER ELEMENTOS DE AYUDA. EJEMPLO: TRANSISTORES TRIAC SCR RELE. UD DEBE TENER CLARO QUE ES UNA ENTRADA Y QUE ES SALIDA UD DEBE CONTROLAR LA FASE.

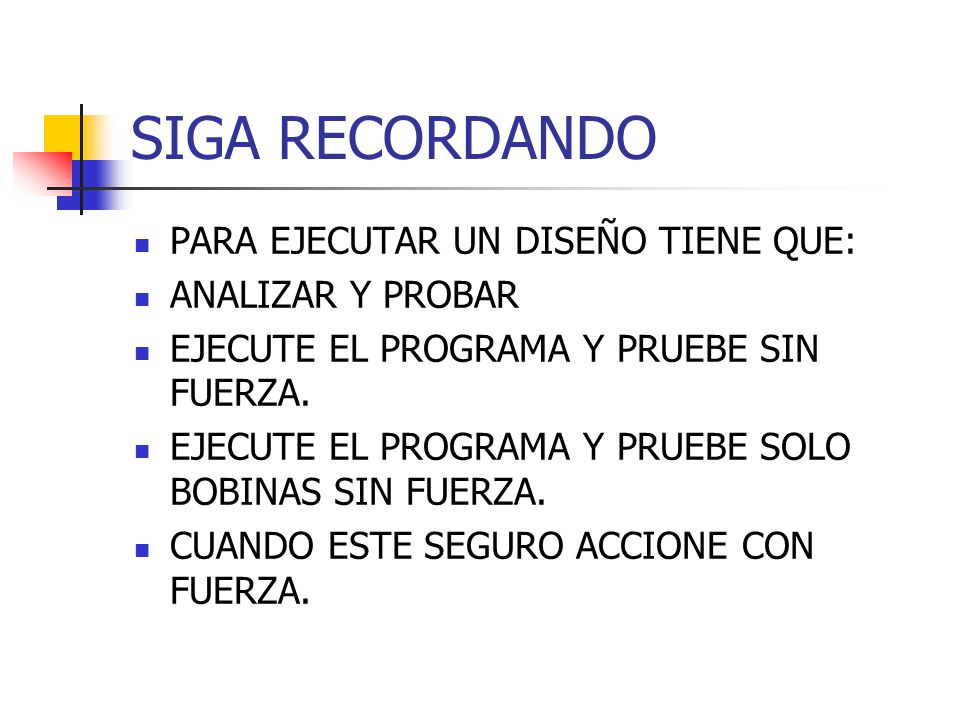

5 SIGA RECORDANDO PARA EJECUTAR UN DISEÑO TIENE QUE: ANALIZAR Y PROBAR EJECUTE EL PROGRAMA Y PRUEBE SIN FUERZA. EJECUTE EL PROGRAMA Y PRUEBE SOLO BOBINAS SIN FUERZA. CUANDO ESTE SEGURO ACCIONE CON FUERZA.

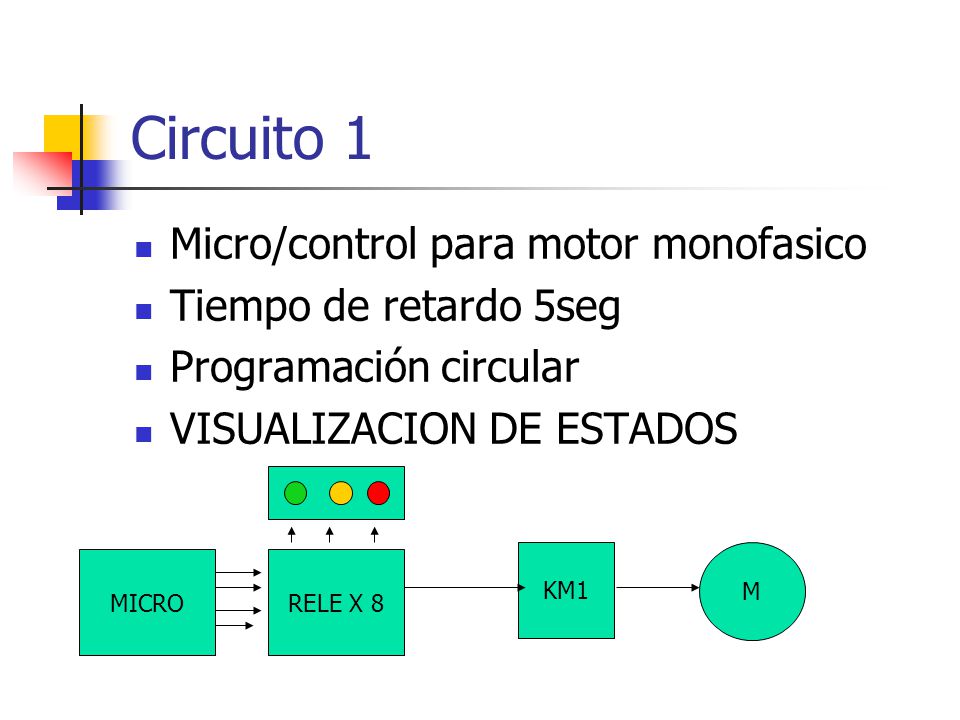

6 Circuito 1 Micro/control para motor monofasico Tiempo de retardo 5seg Programación circular VISUALIZACION DE ESTADOS MICRORELE X 8 KM1 M

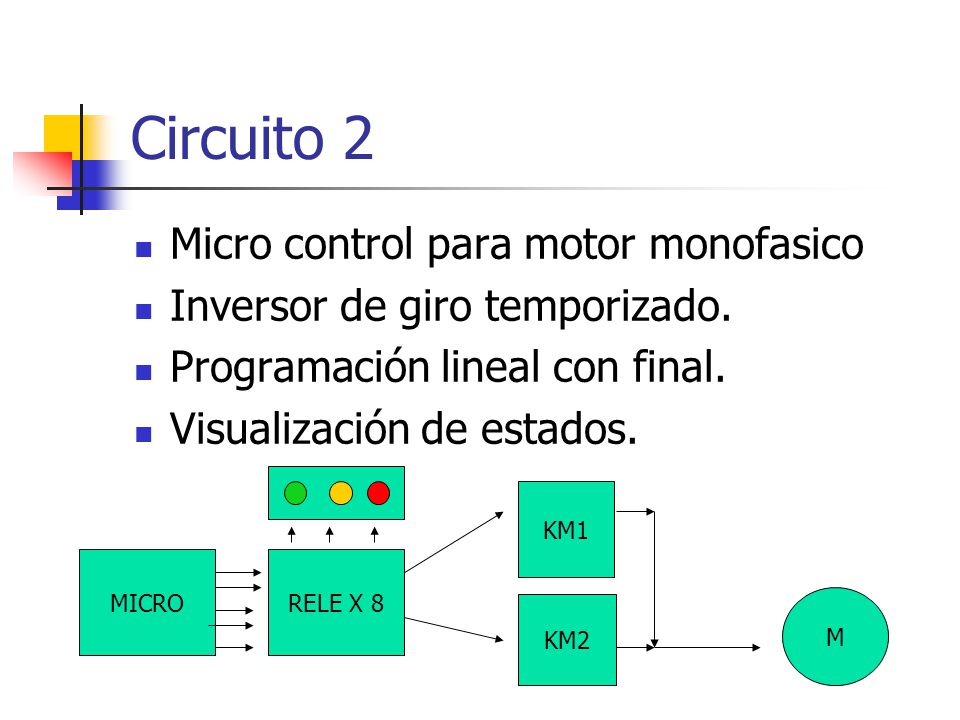

7 Circuito 2 Micro control para motor monofasico Inversor de giro temporizado. Programación lineal con final. Visualización de estados. MICRORELE X 8 KM2 KM1 M

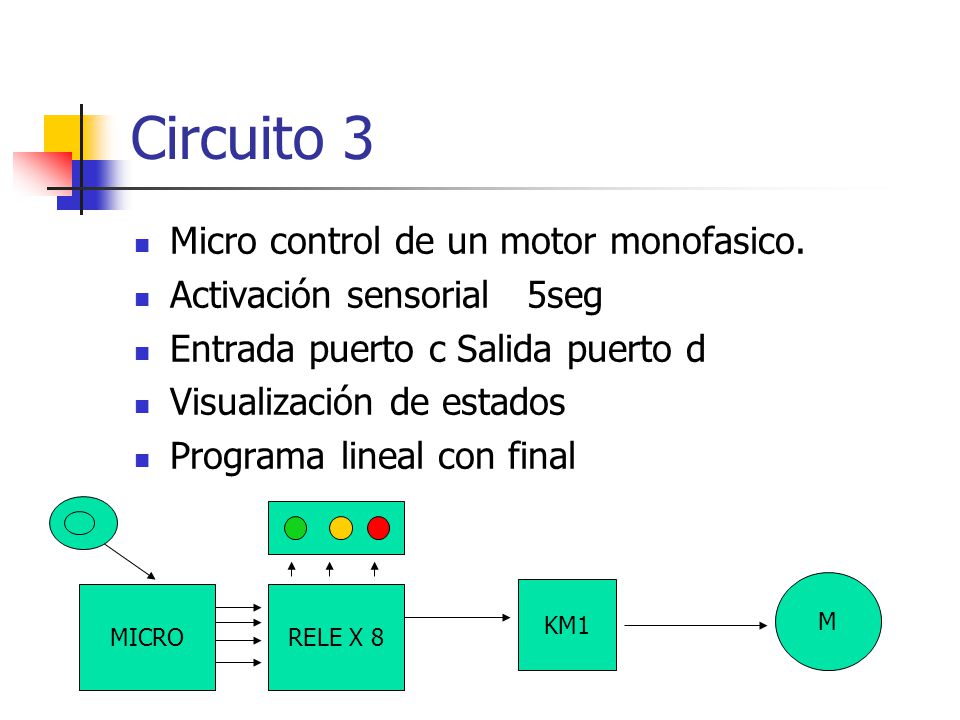

8 Circuito 3 Micro control de un motor monofasico. Activación sensorial 5seg Entrada puerto c Salida puerto d Visualización de estados Programa lineal con final MICRORELE X 8 KM1 M
