DIAGRAMA DE FLECHAS O RUTA CRITICA

Presentación del tema: "DIAGRAMA DE FLECHAS O RUTA CRITICA"— Transcripción de la presentación:

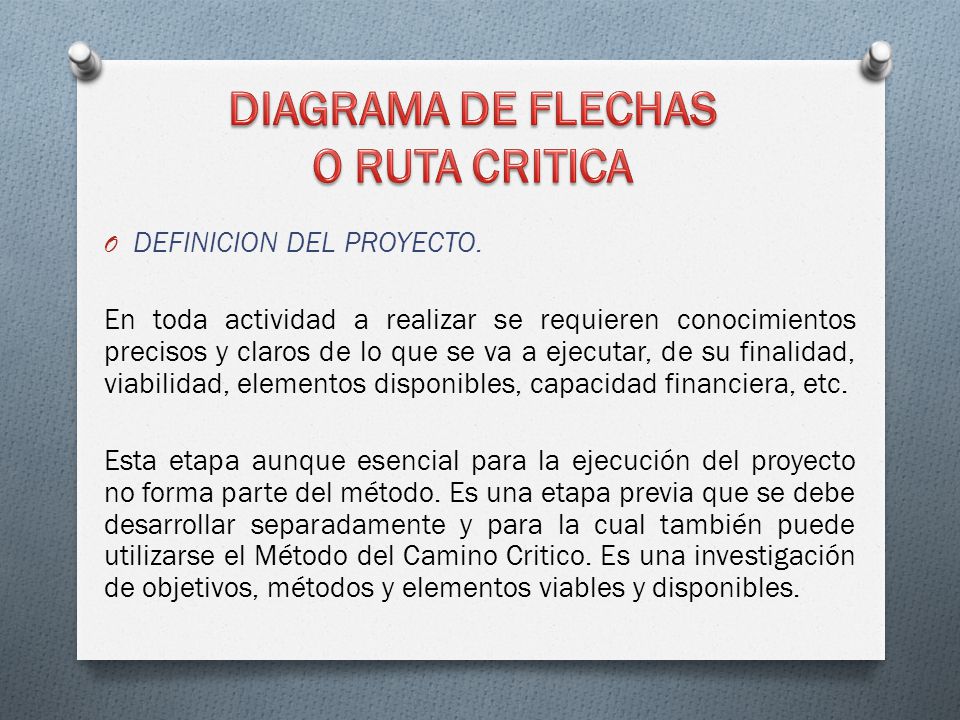

1 DIAGRAMA DE FLECHAS O RUTA CRITICA
DEFINICION DEL PROYECTO. En toda actividad a realizar se requieren conocimientos precisos y claros de lo que se va a ejecutar, de su finalidad, viabilidad, elementos disponibles, capacidad financiera, etc. Esta etapa aunque esencial para la ejecución del proyecto no forma parte del método. Es una etapa previa que se debe desarrollar separadamente y para la cual también puede utilizarse el Método del Camino Critico. Es una investigación de objetivos, métodos y elementos viables y disponibles.

2 DIAGRAMA DE FLECHAS O RUTA CRITICA
LISTA DE ACTIVIDADES: Las actividades pueden ser físicas o mentales, como construcciones, tramites, estudios, inspecciones, dibujos, etc. Actividad: es la serie de operaciones realizadas por una persona o grupo de personas en forma continua, sin interrupciones, con tiempos determinables de iniciación y terminación. Esta lista de actividades sirve de base a las personas responsables de cada proceso para que elaboren sus presupuestos de ejecución.

3 DIAGRAMA DE FLECHAS O RUTA CRITICA
MATRIZ DE SECUENCIAS: Existen dos procedimientos para conocer la secuencia de las actividades: a.- Por antecedentes o precedencias b.- Por secuencias

4 DIAGRAMA DE FLECHAS O RUTA CRITICA
MATRIZ DE PRECEDENCIA:

5 DIAGRAMA DE FLECHAS O RUTA CRITICA
MATRIZ DE PRECEDENCIA: Debe tenerse especial cuidado que todas y cada una de las actividades tenga por lo menos una antecedente excepto en el caso de ser actividades iniciales, en cuyo caso su antecedente será cero(0).

6 DIAGRAMA DE FLECHAS O RUTA CRITICA
MATRIZ DE SECUENCIA O PROCEDENCIA: En este procedimiento se preguntara a los responsables de la ejecución, cuales actividades deben hacerse al terminar cada una de las que aparecen en la lista. Para este efecto debemos presentar la matriz de secuencias iniciando con la actividad cero(0) que servirá para indicar solamente el punto de partida de las demás. La información debe tomarse una por una de las actividades listadas, sin pasar por alto ninguna de ellas.

7 DIAGRAMA DE FLECHAS O RUTA CRITICA
MATRIZ DE TIEMPOS: En esta se especifica la duración de cada una de las actividades. Tanto la matriz de secuencias como la matriz de tiempos se reúnen en una sola llamada matriz de información, que sirve para construir la red medida.

8 DIAGRAMA DE FLECHAS O RUTA CRITICA
RED DE ACTIVIDADES: Es la representación gráfica de las actividades que muestran sus eventos, secuencias, interrelaciones y el camino critico. No solamente se llama camino critico al método sino también a la serie de actividades contadas desde la iniciación del proyecto hasta su terminación, que no tienen flexibilidad en su tiempo de ejecución, por lo que cualquier retraso que sufriera alguna de las actividades de la serie provocaría un retraso en todo el proyecto.

9 DIAGRAMA DE FLECHAS O RUTA CRITICA

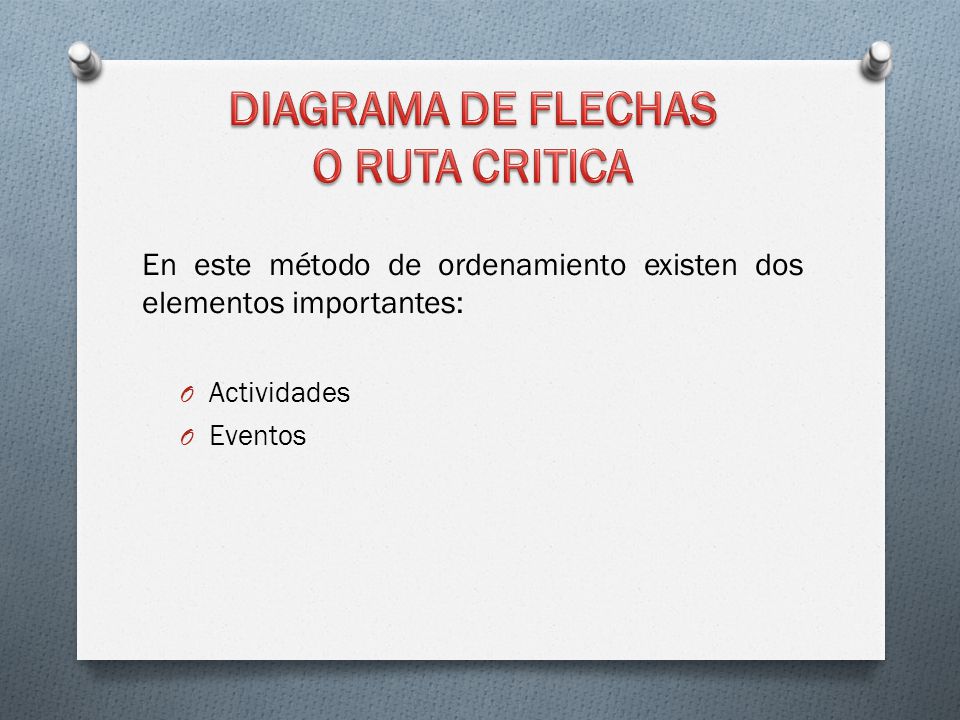

En este método de ordenamiento existen dos elementos importantes: Actividades Eventos

10 DIAGRAMA DE FLECHAS O RUTA CRITICA
ACTIVIDAD Es todo aquello que hay que hacer, o acción que hay que realizar. Es una tarea o trabajo (fabricación, ensamble, inspección) Toda actividad representa un tiempo transcurrido. Su representación en el sistema es una flecha, y solo una flecha para cada actividad.

11 DIAGRAMA DE FLECHAS O RUTA CRITICA
La flecha representativa de una actividad no es un vector, ni representan medida alguna. No interesa la forma de las flecha, su representación puede ser una línea recta, horizontal, vertical, ascendentes, descendentes curvas, rectas, una línea quebrada, o una curva con una sola dirección, ya que se dibujarán de acuerdo con las necesidades y comodidad de presentación de la red.

12 DIAGRAMA DE FLECHAS O RUTA CRITICA

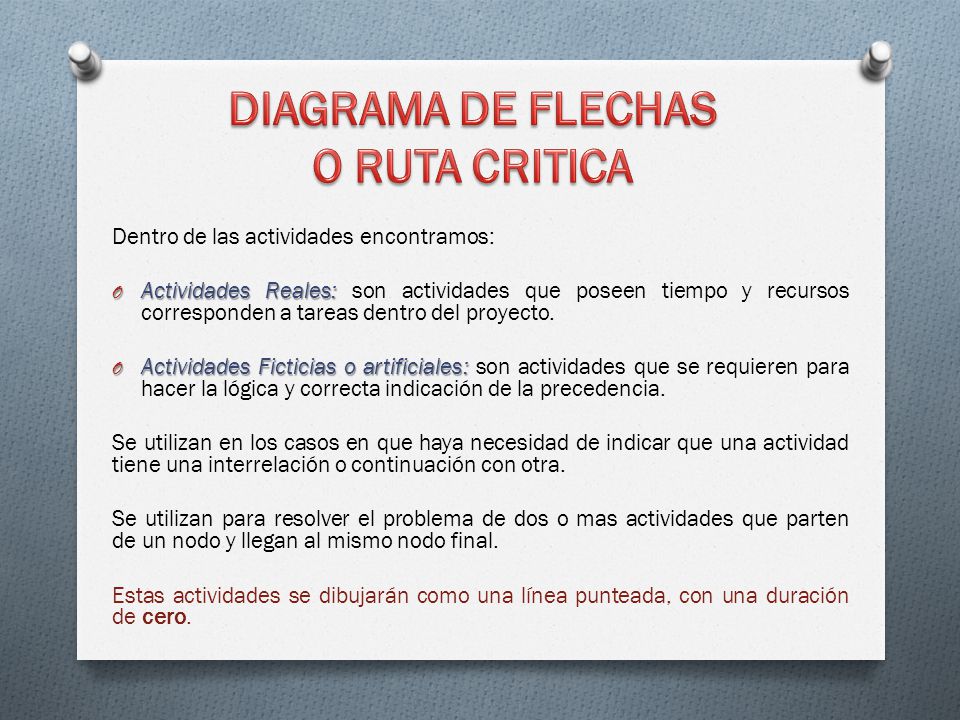

Dentro de las actividades encontramos: Actividades Reales: son actividades que poseen tiempo y recursos corresponden a tareas dentro del proyecto. Actividades Ficticias o artificiales: son actividades que se requieren para hacer la lógica y correcta indicación de la precedencia. Se utilizan en los casos en que haya necesidad de indicar que una actividad tiene una interrelación o continuación con otra. Se utilizan para resolver el problema de dos o mas actividades que parten de un nodo y llegan al mismo nodo final. Estas actividades se dibujarán como una línea punteada, con una duración de cero.

13 ACTIVIDADES

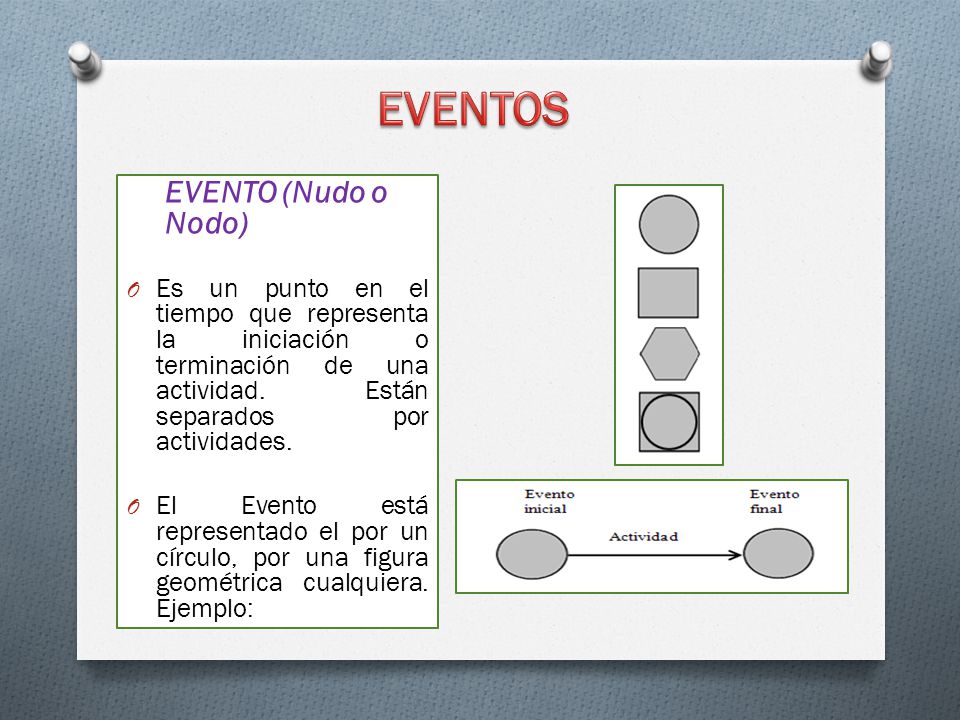

14 EVENTOS EVENTO (Nudo o Nodo)
Es un punto en el tiempo que representa la iniciación o terminación de una actividad. Están separados por actividades. El Evento está representado el por un círculo, por una figura geométrica cualquiera. Ejemplo:

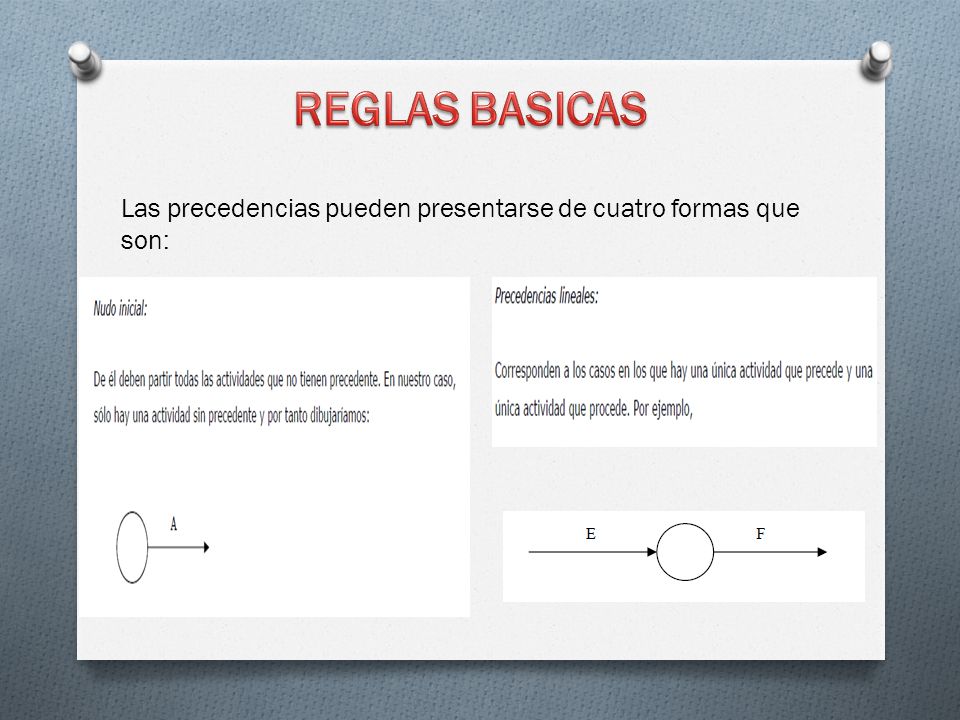

15 REGLAS BASICAS Las precedencias pueden presentarse de cuatro formas que son:

16 REGLAS BASICAS

17 REGLAS BASICAS

18 REGLAS BASICAS

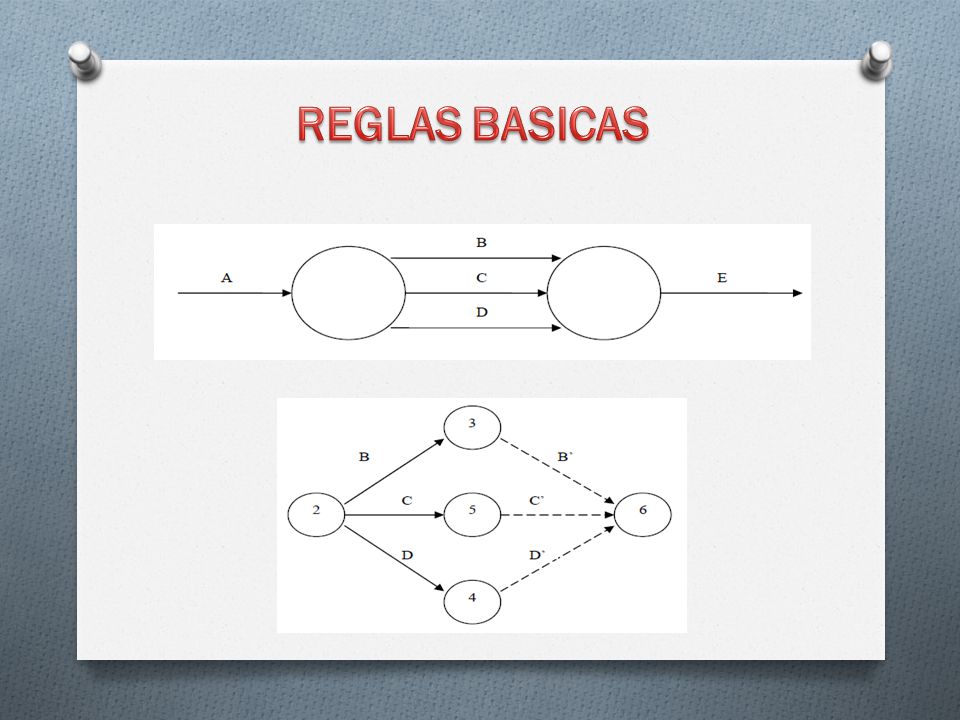

19 REGLAS BASICAS O deben de aparecer las actividades ficticias

20 REGLAS BASICAS

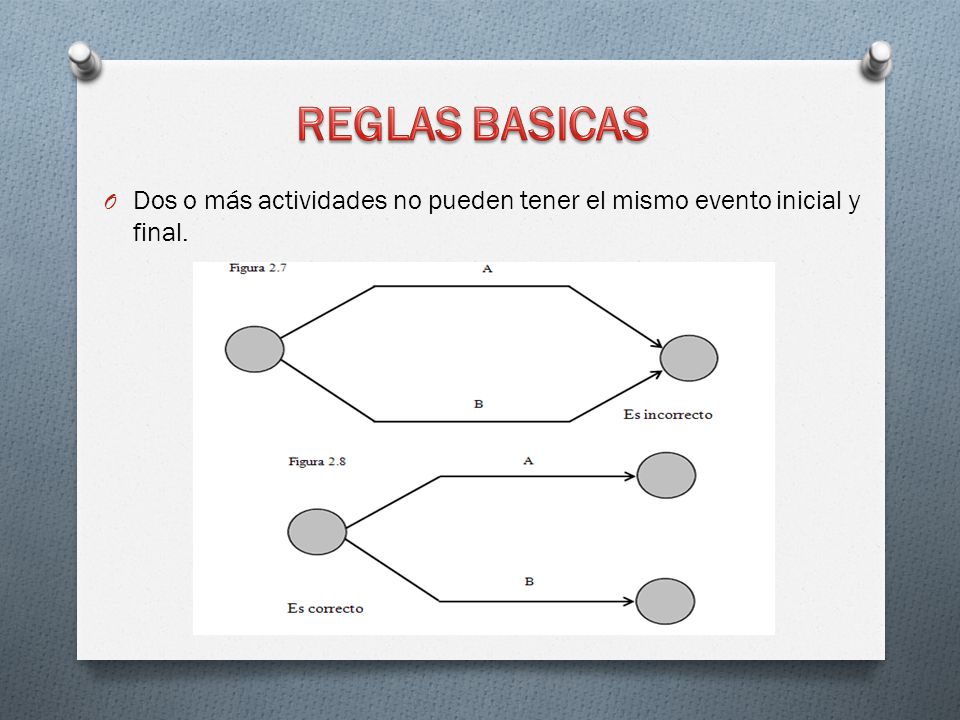

21 REGLAS BASICAS Dos o más actividades no pueden tener el mismo evento inicial y final.

22 REGLAS BASICAS Para numerar una Red, se inicia de arriba hacía abajo y de izquierda a derecha, con cada uno de los eventos, sin repetir números y procurando que en cada una de las actividades, el evento final sea un número mayor que el del evento inicial.

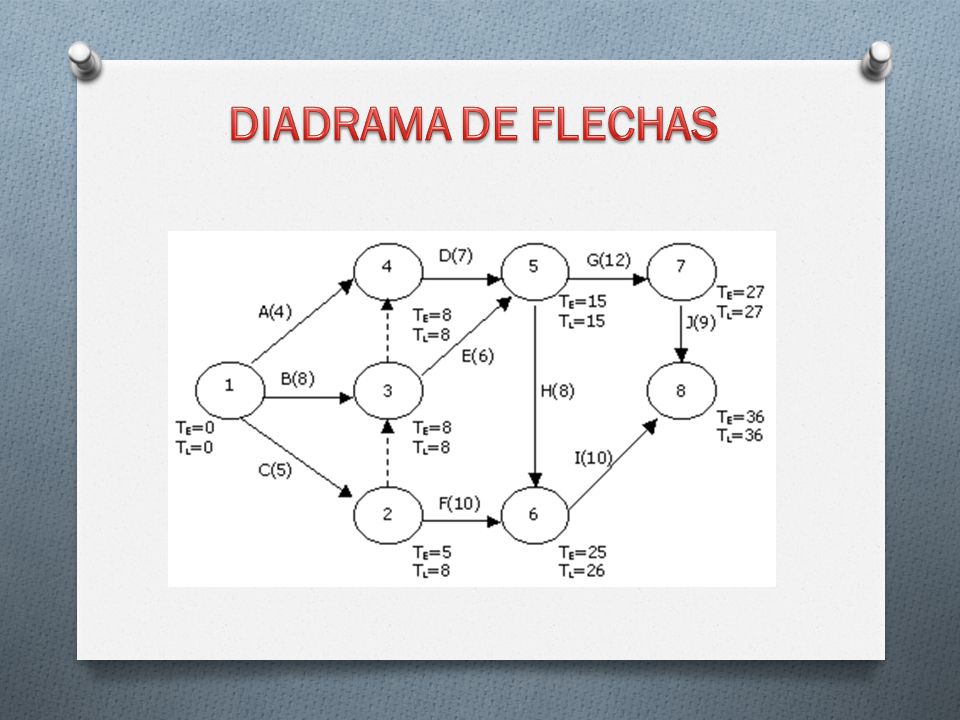

23 DIADRAMA DE FLECHAS

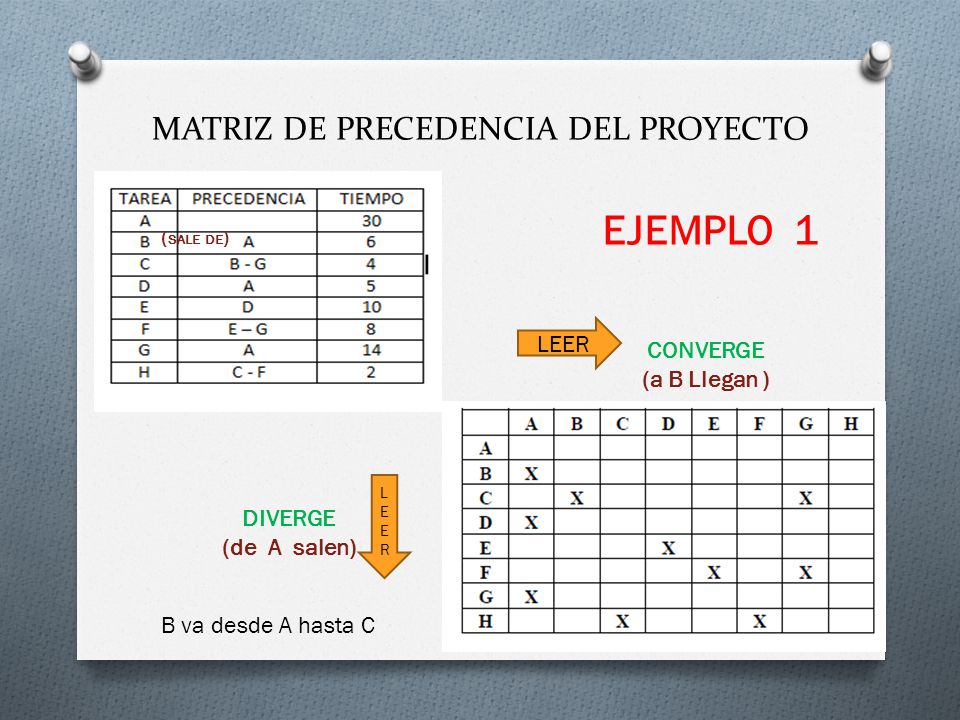

24 MATRIZ DE PRECEDENCIA DEL PROYECTO
EJEMPLO 1 (SALE DE) LEER CONVERGE (a B Llegan ) LEER DIVERGE (de A salen) B va desde A hasta C

25 MATRIZ DE PRECEDENCIA DEL PROYECTO
CONVERGE (llega) DIVERGE (sale) (SALE DE)

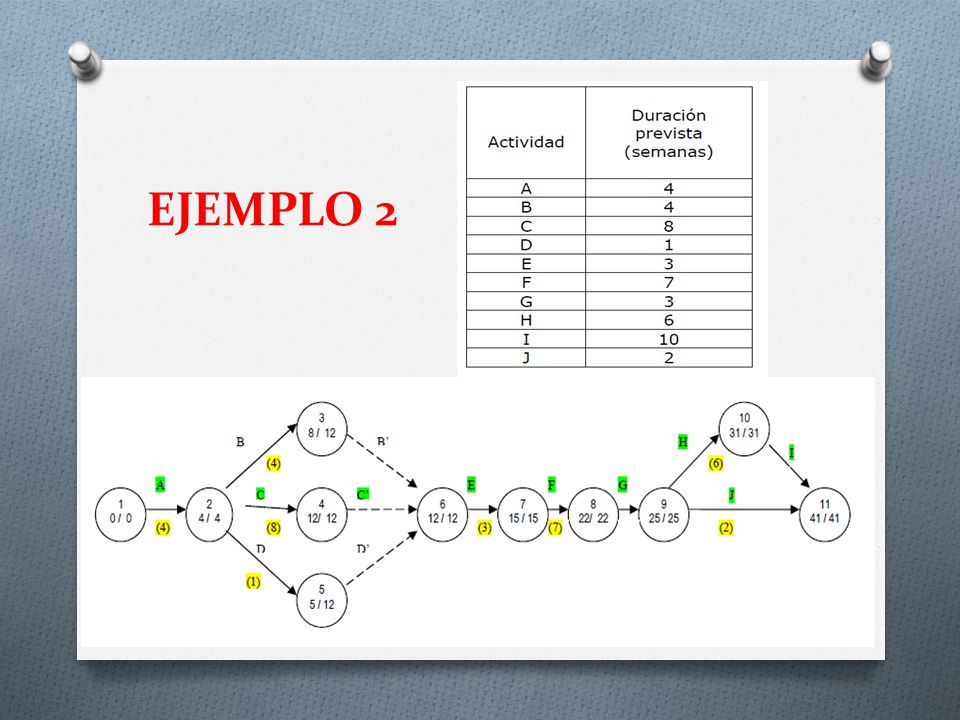

26 EJEMPLO 2

27 EJEMPLO 2 (SALE DE)

28 EJEMPLO 2

29 EJEMPLO 3

30 MATRIZ DE PRECEDENCIA DEL PROYECTO
EJEMPLO 3 CONVERGE DIVERGE

31 MATRIZ DE PRECEDENCIA DEL PROYECTO
CONVERGE DIVERGE

32 EJEMPLO 4

33 EJEMPLO 4

34 CALCULO DE TIEMPOS Una vez realizada la red de actividades, se debe asignar la duración correspondiente a cada una de ellas, para calcular la duración total del proyecto y a la determinación de las fechas próximas de realización de cada actividad. Para llevar a cabo estos cálculos se hacen las siguientes suposiciones: El proyecto se inicia en cero de tiempo relativo No se debe iniciar ninguna actividad sin antes, haber completado las tareas cuya ejecución depende ésta La realización de cada actividad debe iniciarse tan pronto como sea posible Una vez iniciada, cada actividad se ejecuta sin interrupción, hasta ser terminada.

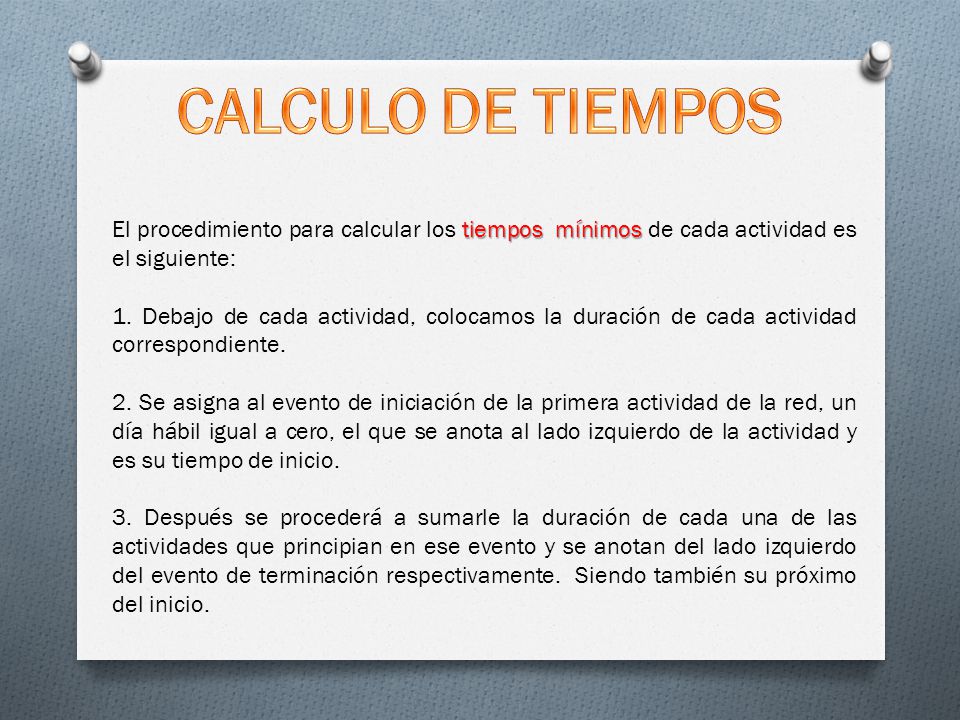

35 CALCULO DE TIEMPOS El procedimiento para calcular los tiempos mínimos de cada actividad es el siguiente: 1. Debajo de cada actividad, colocamos la duración de cada actividad correspondiente. 2. Se asigna al evento de iniciación de la primera actividad de la red, un día hábil igual a cero, el que se anota al lado izquierdo de la actividad y es su tiempo de inicio. 3. Después se procederá a sumarle la duración de cada una de las actividades que principian en ese evento y se anotan del lado izquierdo del evento de terminación respectivamente. Siendo también su próximo del inicio.

36 CALCULO DE TIEMPOS 4. En el caso de actividades cuyo evento de terminación sea el mismo, deberá considerarse el valor máximo que arrojen los cálculos del paso 2, siendo éste el tiempo próximo de inicio de la siguiente actividad. 5. Se repiten los pasos 2 y 3 hasta que se calcule el tiempo próximo de realización de todas las actividades. 6. La cifra final de tiempos próximos de inicio constituye el tiempo en el que se puede llevar a cabo el proyecto.

37 CALCULO DE TIEMPOS El segundo cálculo que se hace es el de los tiempos máximos terminar una actividad sin que en proyecto sufra un retraso. Esta determinación se efectúa en forma inversa a la anterior, el procedimiento es el siguiente: 1. Se supone que el tiempo de terminación del último evento es igual a su tiempo más próximo de iniciación. Es decir, se toma como dato inicial la duración total del proyecto y se anota en el extremo derecho del evento final. 2. Posteriormente se irán restando de dicho valor las duraciones de cada una de las actividades que terminan en ese evento de iniciación, respectivamente. Siendo estos valores su tiempo remoto de terminación. 3. Cuando dos o más actividades tengan el mismo evento de iniciación, debe considerarse el valor mínimo que arrojen los cálculos del paso 2. siendo este el tiempo remoto de terminación de las actividades anteriores.

38 CALCULO DE TIEMPOS Decimos que hay HOLGURA en un nudo cuando en tiempo de iniciación próxima es inferior al tiempo de iniciación tardía. LA HOLGURA significa que podemos permitir un retraso en esa actividad sin que la duración total del proyecto se vea comprometida.

39 CALCULO DE TIEMPOS La RUTA CRITICA es la senda definida por los nudos que no tienen holgura. Este camino es importante porque nos indica las actividades para las cuales es primordial que no haya ningún retraso.

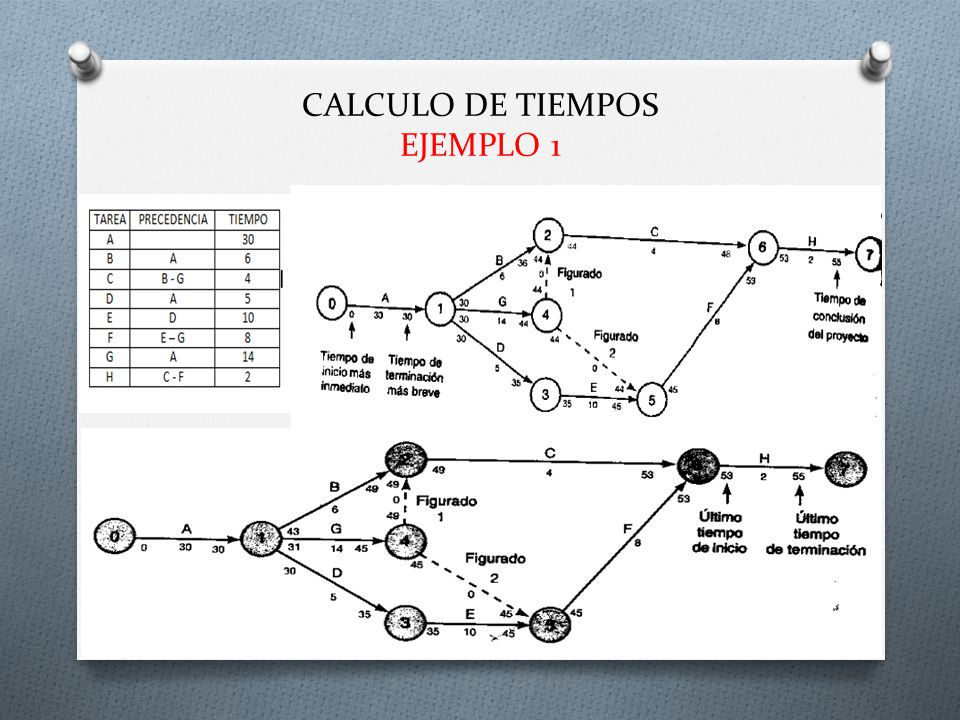

40 CALCULO DE TIEMPOS EJEMPLO 1

41 CALCULO DE TIEMPOS EJEMPLO 1

42 CALCULO DE TIEMPOS EJEMPLO 1
RUTA CRITICA: en el nodo con tiempos iguales.

43 EJEMPLO 2

44 EJEMPLO 3

45 TALLER Calcular los tiempos mínimo para terminar la actividad, los tiempos máximos que podemos tardar una actividad sin que el proyecto sufra un retraso y la ruta critica del siguiente proyecto:
