1 I.T.T. S.E. 2.012 Powerpoint Templates Desarrollo de un dispositivo económico de adquisición y lectura de biochips de radioidentificación animal (RFID Tags) Autor: Mario Javier Burriel Valencia Director:Jesús Soret Medel I.T.T. S.E. 2.012 Proyecto PFC

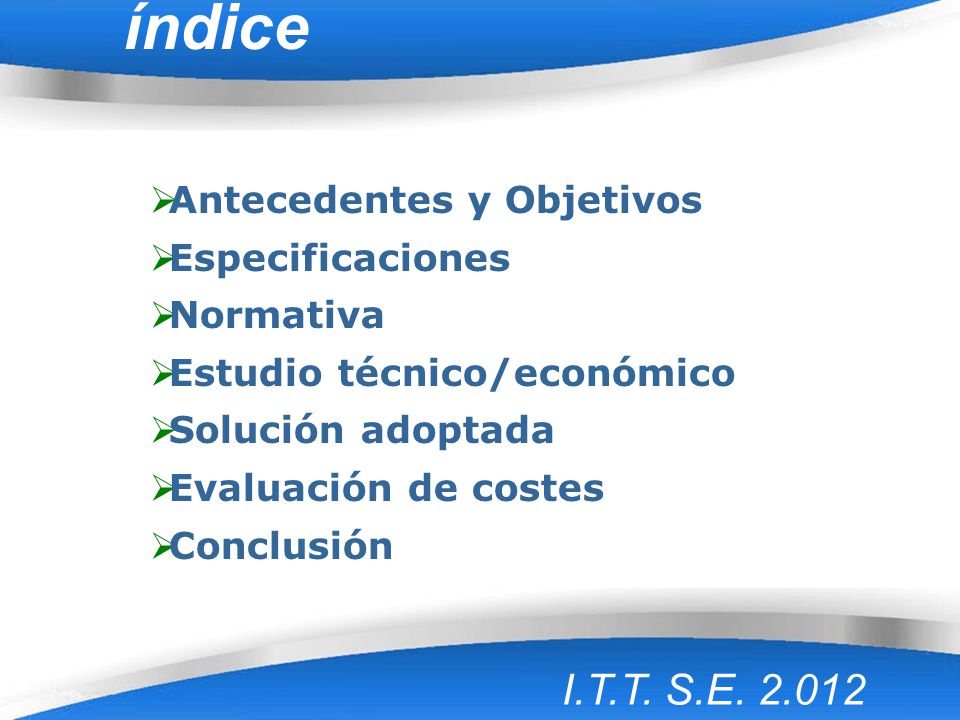

2 I.T.T. S.E. 2.012 índice  Antecedentes y Objetivos  Especificaciones  Normativa  Estudio técnico/económico  Solución adoptada  Evaluación de costes  Conclusión

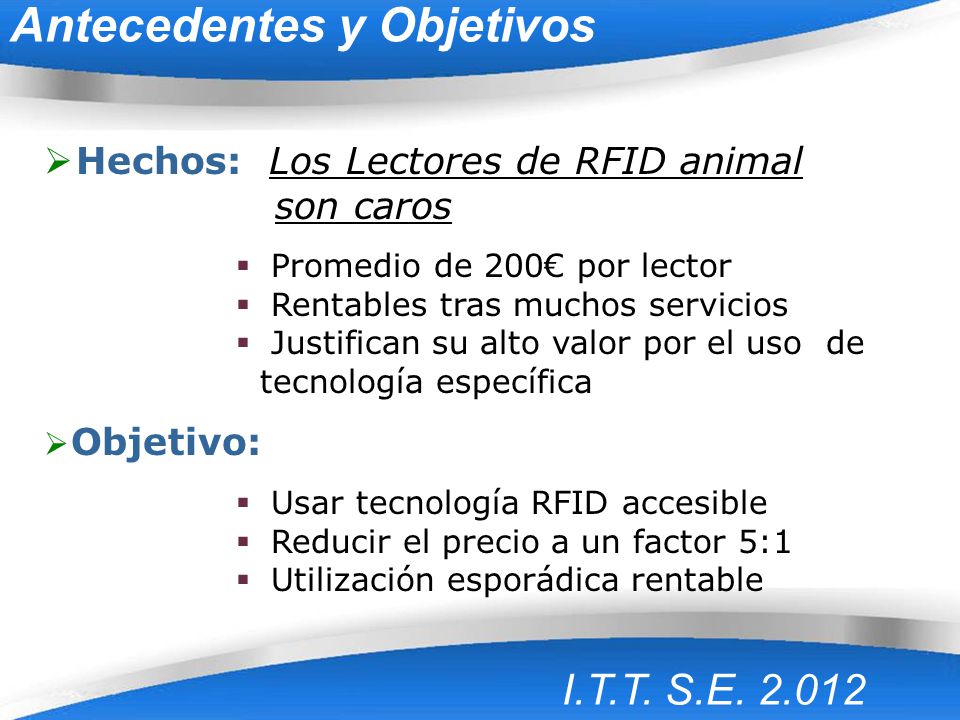

3 I.T.T. S.E. 2.012 Antecedentes y Objetivos  Hechos: Los Lectores de RFID animal son caros  Promedio de 200€ por lector  Rentables tras muchos servicios  Justifican su alto valor por el uso de tecnología específica  Objetivo:  Usar tecnología RFID accesible  Reducir el precio a un factor 5:1  Utilización esporádica rentable

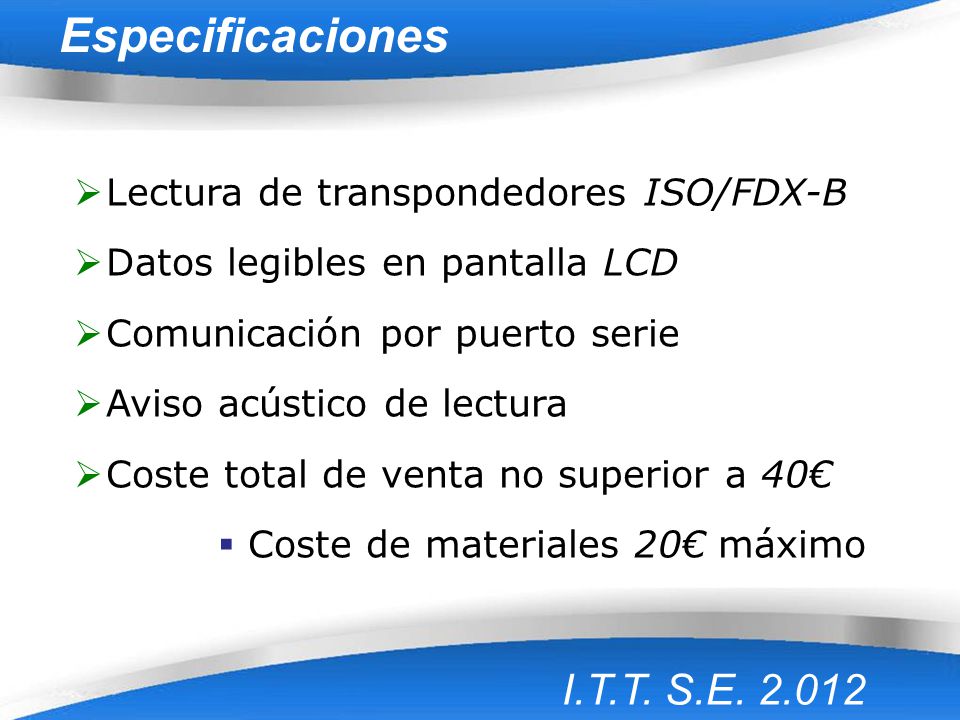

4 I.T.T. S.E. 2.012 Especificaciones  Lectura de transpondedores ISO/FDX-B  Datos legibles en pantalla LCD  Comunicación por puerto serie  Aviso acústico de lectura  Coste total de venta no superior a 40€  Coste de materiales 20€ máximo

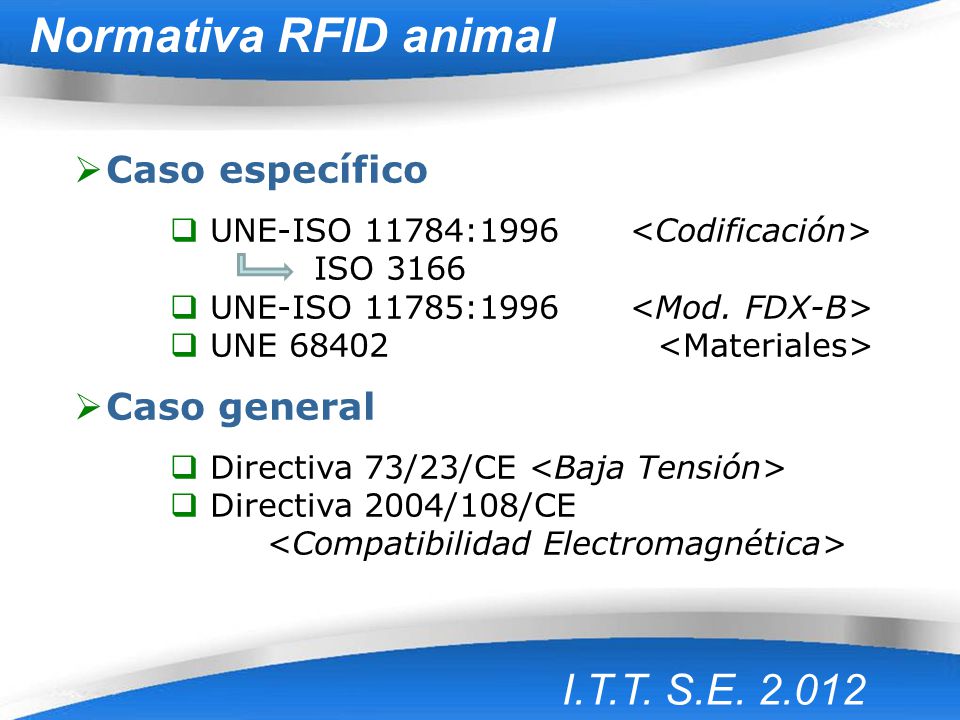

5 I.T.T. S.E. 2.012 Normativa RFID animal  Caso específico  UNE-ISO 11784:1996 ISO 3166  UNE-ISO 11785:1996  UNE 68402  Caso general  Directiva 73/23/CE  Directiva 2004/108/CE

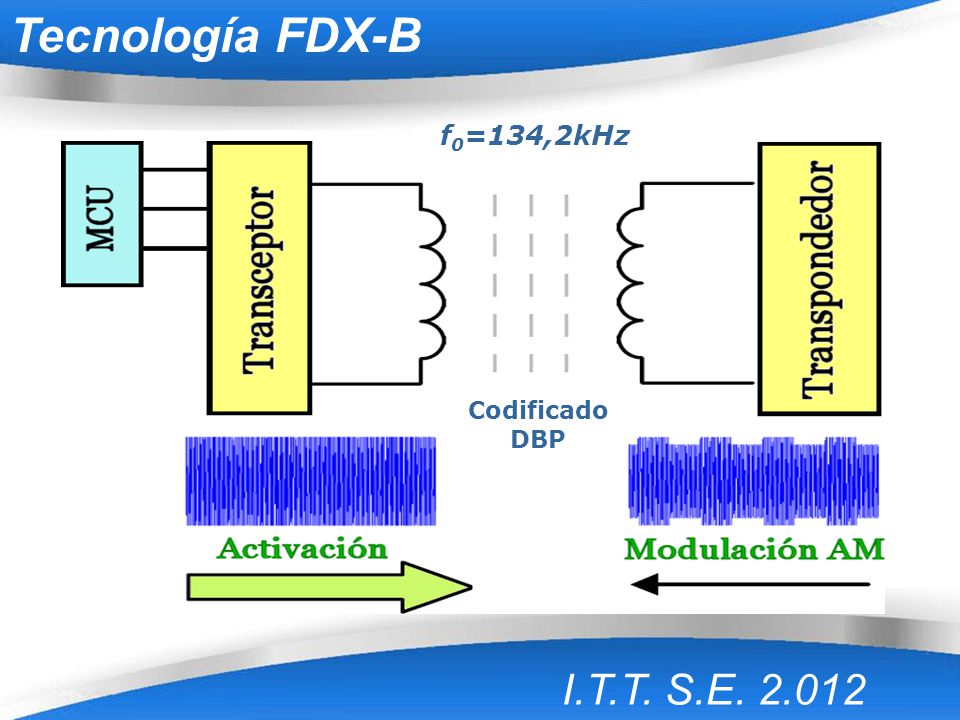

6 I.T.T. S.E. 2.012 Tecnología FDX-B f 0 =134,2kHz Codificado DBP

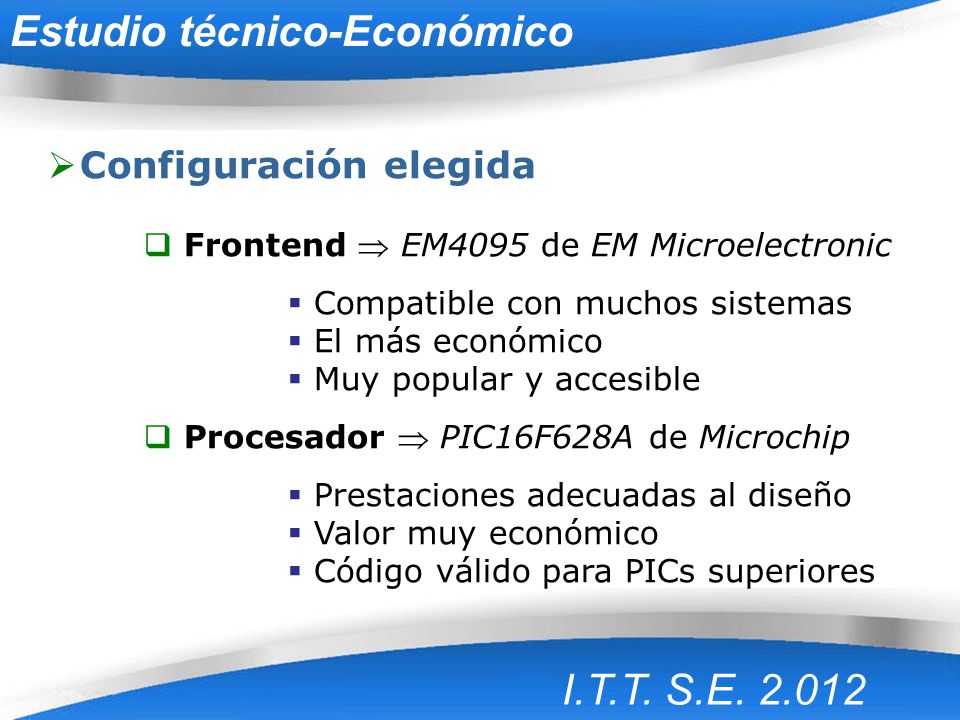

7 I.T.T. S.E. 2.012 Estudio técnico-Económico  Configuración elegida  Frontend  EM4095 de EM Microelectronic  Compatible con muchos sistemas  El más económico  Muy popular y accesible  Procesador  PIC16F628A de Microchip  Prestaciones adecuadas al diseño  Valor muy económico  Código válido para PICs superiores

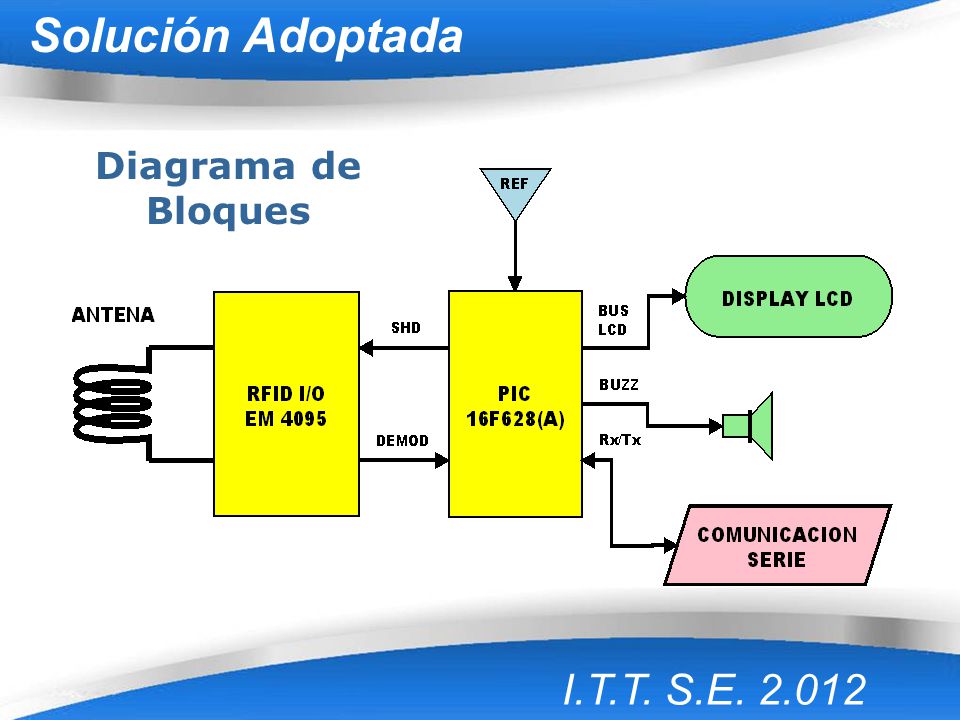

8 I.T.T. S.E. 2.012 Solución Adoptada Diagrama de Bloques

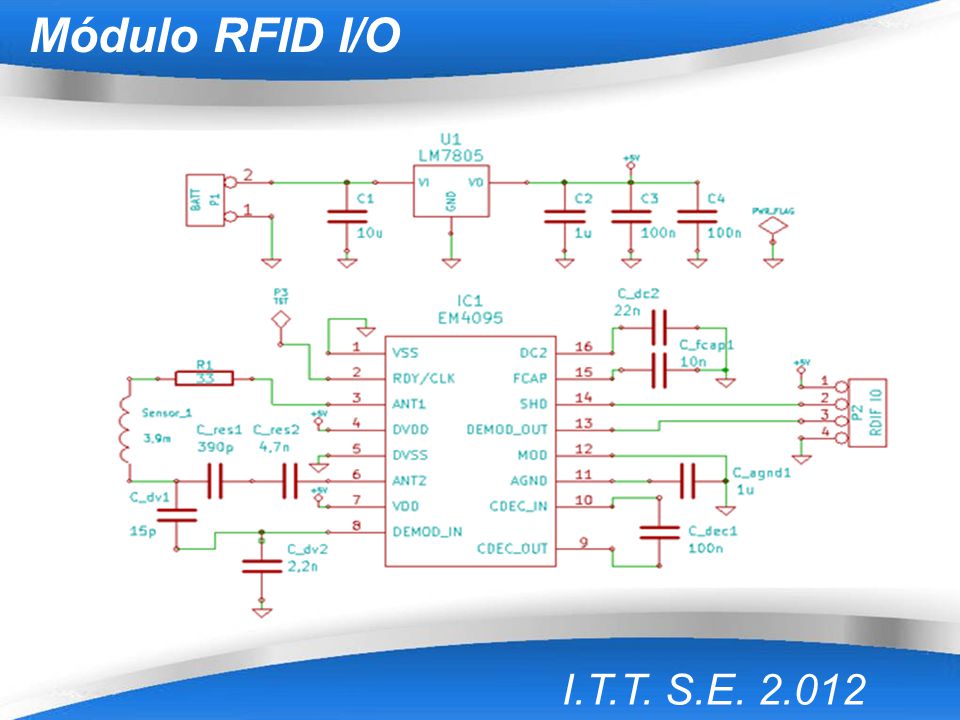

9 I.T.T. S.E. 2.012 Módulo RFID I/O

10 I.T.T. S.E. 2.012 Módulo Control / Display

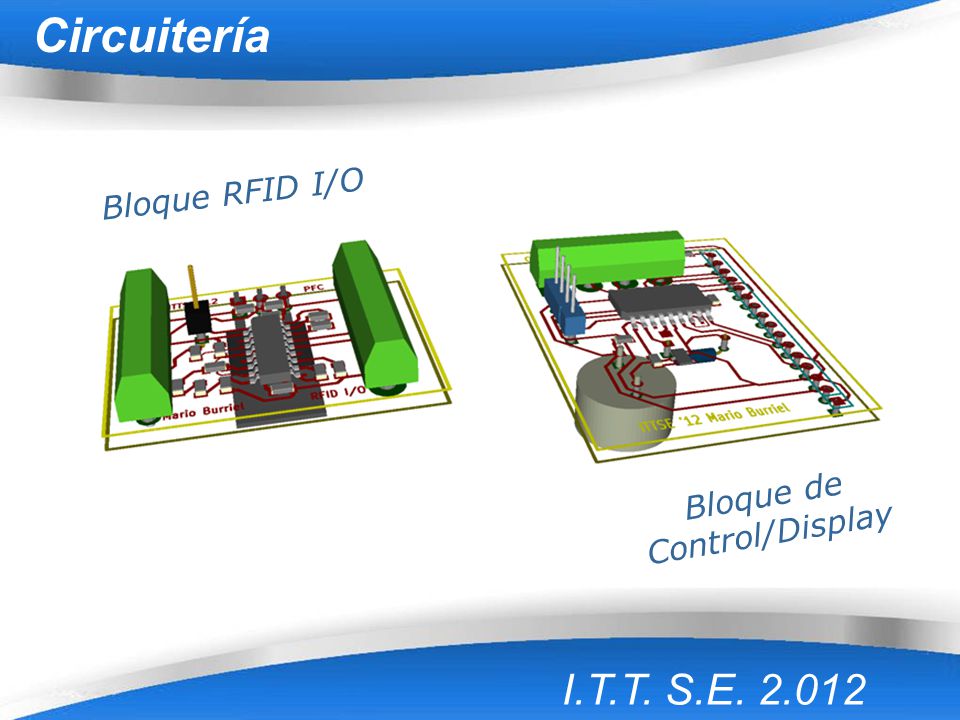

11 I.T.T. S.E. 2.012 Circuitería Bloque RFID I/O Bloque de Control/Display

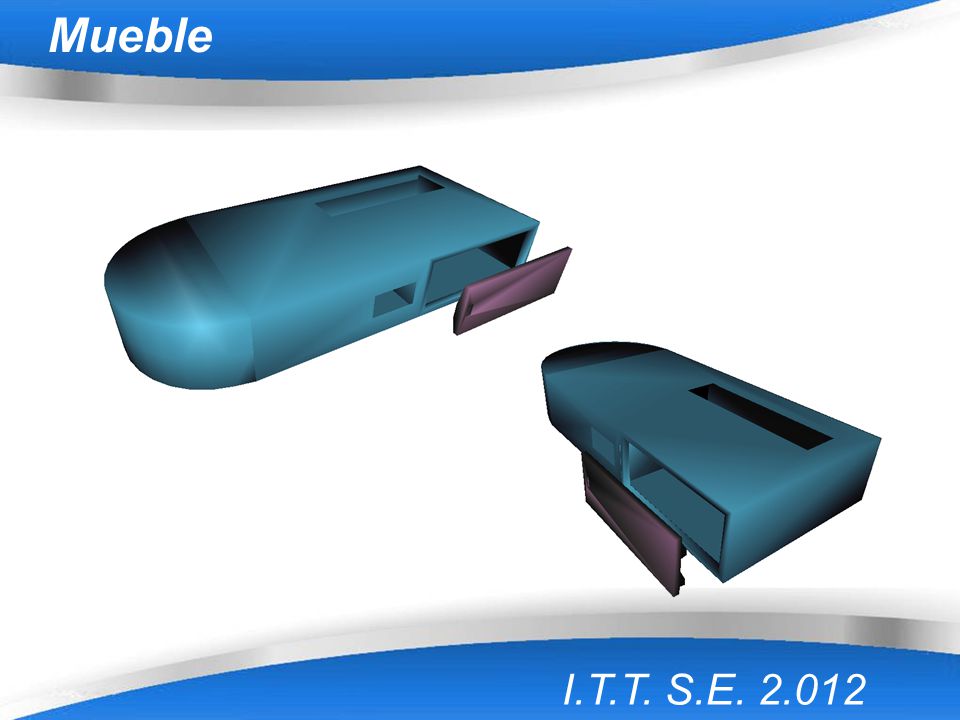

12 I.T.T. S.E. 2.012 Mueble

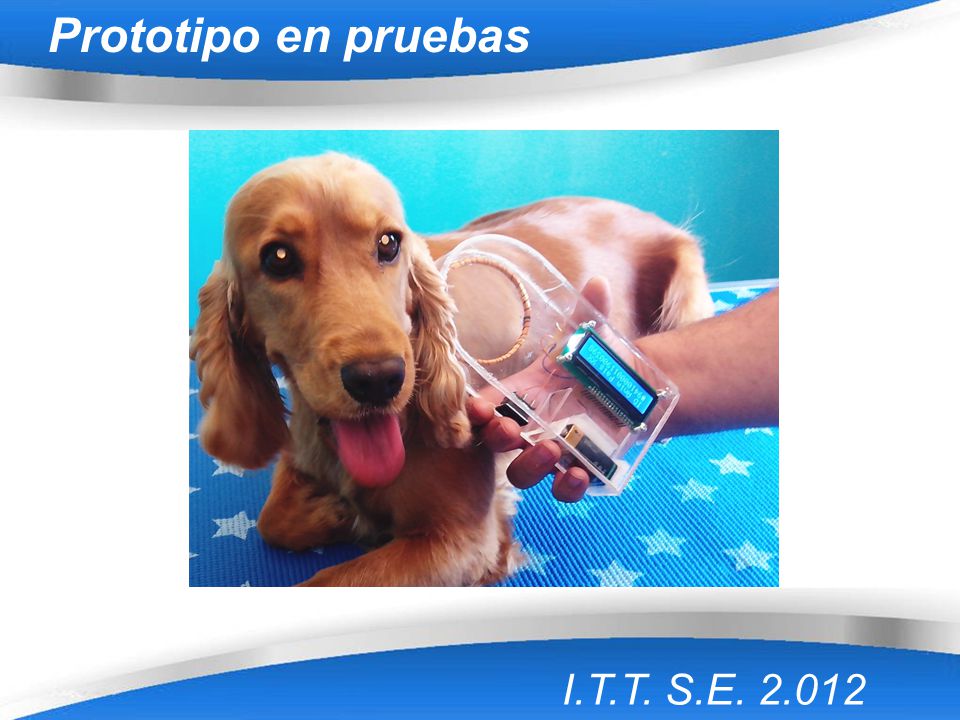

13 I.T.T. S.E. 2.012 Prototipo en pruebas

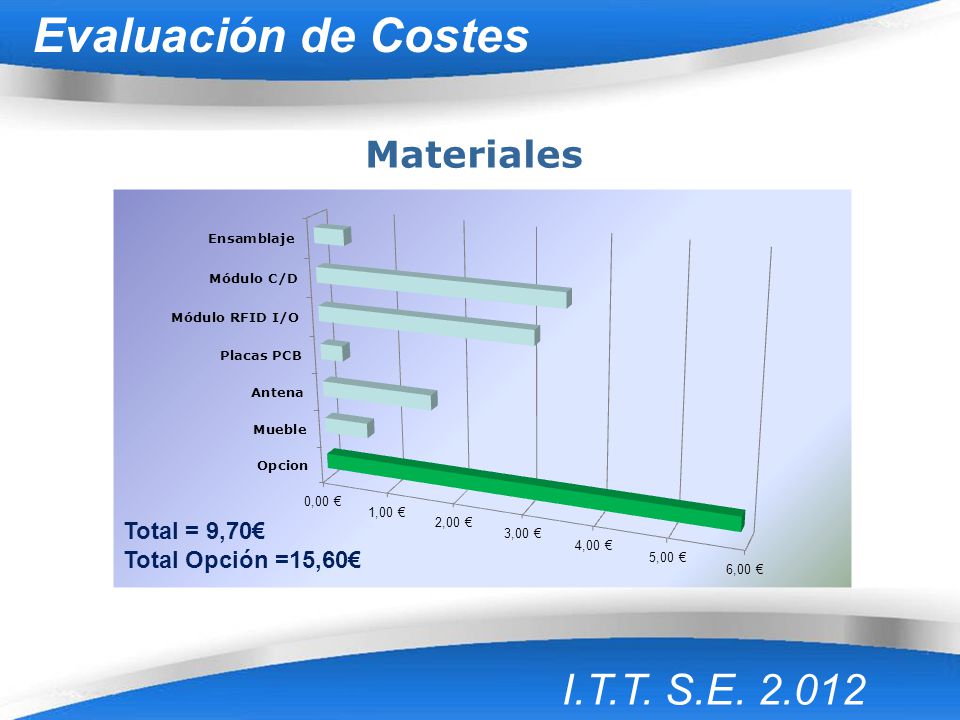

14 I.T.T. S.E. 2.012 Evaluación de Costes Materiales Total = 9,70€ Total Opción =15,60€

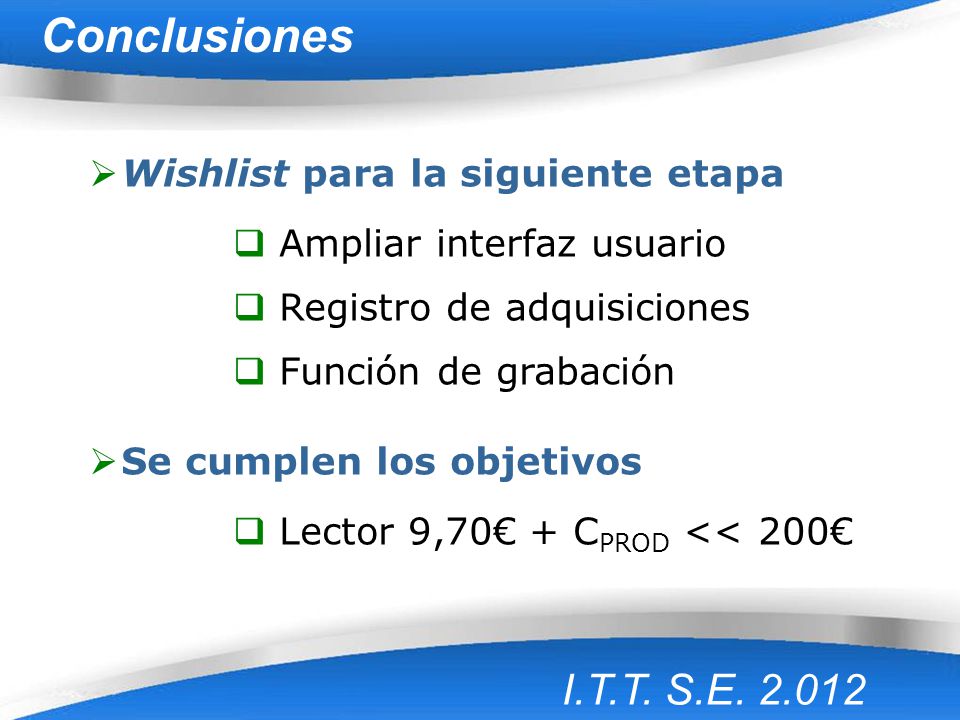

15 I.T.T. S.E. 2.012 Conclusiones  Wishlist para la siguiente etapa  Ampliar interfaz usuario  Registro de adquisiciones  Función de grabación  Se cumplen los objetivos  Lector 9,70€ + C PROD << 200€
