CARACTERIZACIÓN TÉRMICA DE UN EDIFICIO HISTÓRICO CON MUSEO Y CLAUSTRO GRADO DE INGENIERÍA DE EDIFICACIÓN ALUMNAS: NORMA GARCÍA TORMO INMACULADA PÉREZ RUBIO.

Presentación del tema: "CARACTERIZACIÓN TÉRMICA DE UN EDIFICIO HISTÓRICO CON MUSEO Y CLAUSTRO GRADO DE INGENIERÍA DE EDIFICACIÓN ALUMNAS: NORMA GARCÍA TORMO INMACULADA PÉREZ RUBIO."— Transcripción de la presentación:

1 CARACTERIZACIÓN TÉRMICA DE UN EDIFICIO HISTÓRICO CON MUSEO Y CLAUSTRO GRADO DE INGENIERÍA DE EDIFICACIÓN ALUMNAS: NORMA GARCÍA TORMO INMACULADA PÉREZ RUBIO CECILIA VALENCIANO FELIPE DIRECTORES ACADEMICOS: JOSE LUIS VIVANCOS BONO CAROLINA APARICIO FERNÁNDEZ MODALIDAD: CIENTÍFICO-TÉCNICO JUNIO 2011

2 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE 1. OBJETIVOS o Caracterización térmica de un edificio histórico con una fachada de tapial valenciano de 0,5 metros de espesor. o Modelo térmico para diversas orientaciones (Este, Sur y Oeste) y análisis de los resultados de la simulación.

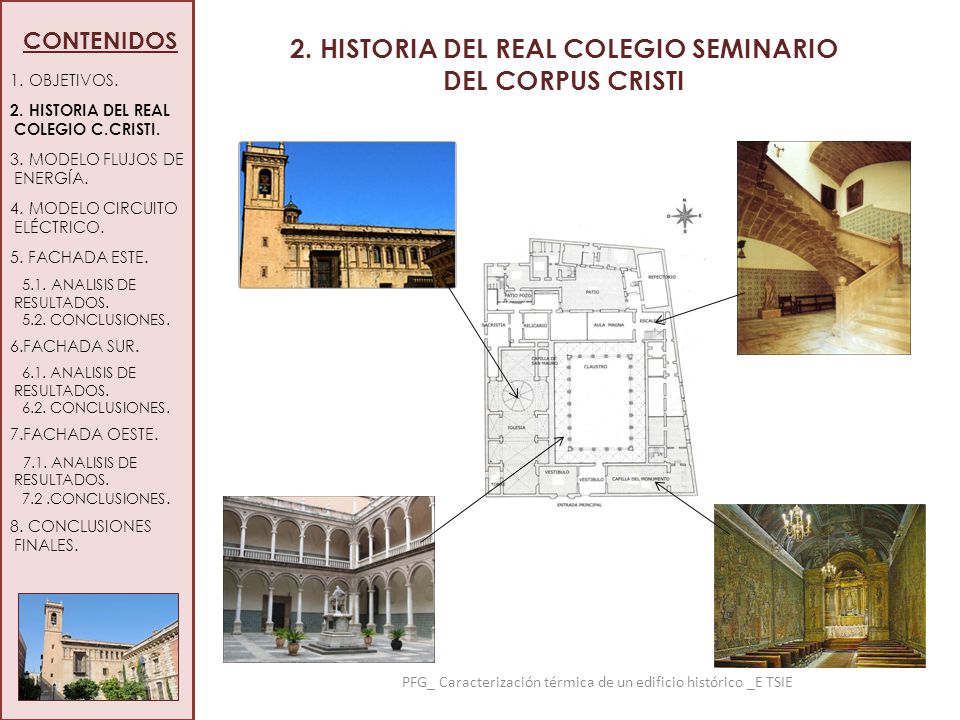

3 2. HISTORIA DEL REAL COLEGIO SEMINARIO DEL CORPUS CRISTI PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2.CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

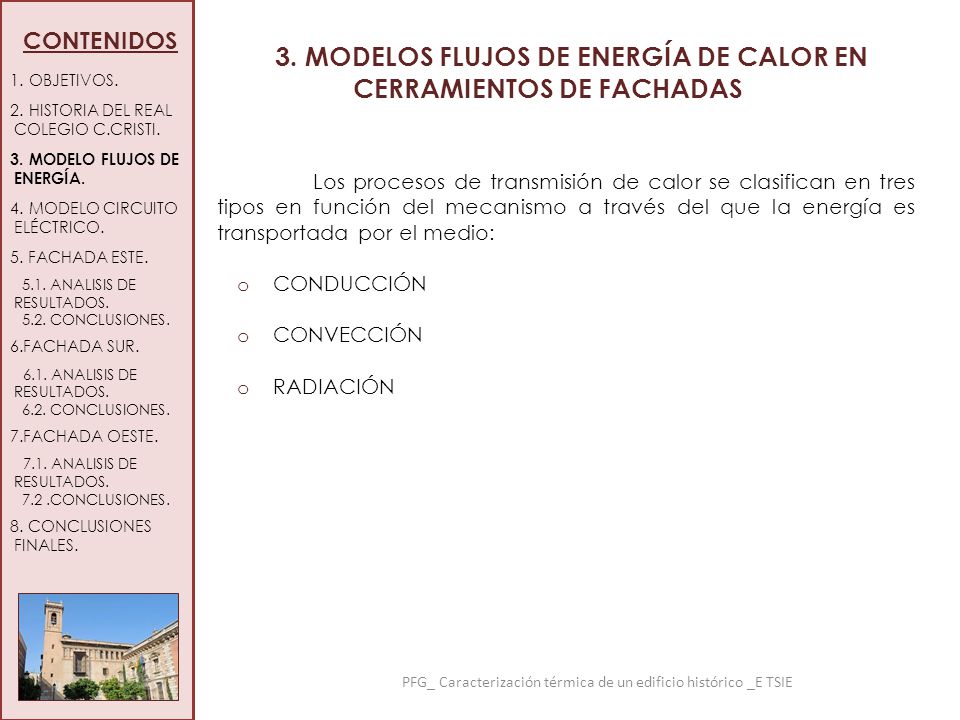

4 3. MODELOS FLUJOS DE ENERGÍA DE CALOR EN CERRAMIENTOS DE FACHADAS Los procesos de transmisión de calor se clasifican en tres tipos en función del mecanismo a través del que la energía es transportada por el medio: o CONDUCCIÓN o CONVECCIÓN o RADIACIÓN PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2.CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

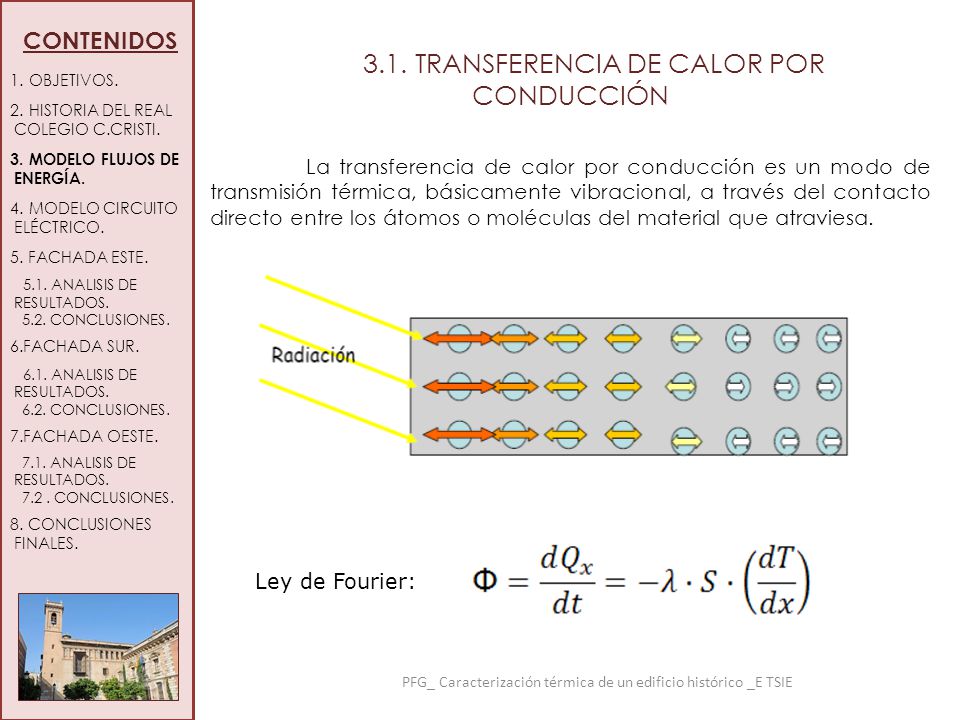

5 Ley de Fourier: 3.1. TRANSFERENCIA DE CALOR POR CONDUCCIÓN La transferencia de calor por conducción es un modo de transmisión térmica, básicamente vibracional, a través del contacto directo entre los átomos o moléculas del material que atraviesa. PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

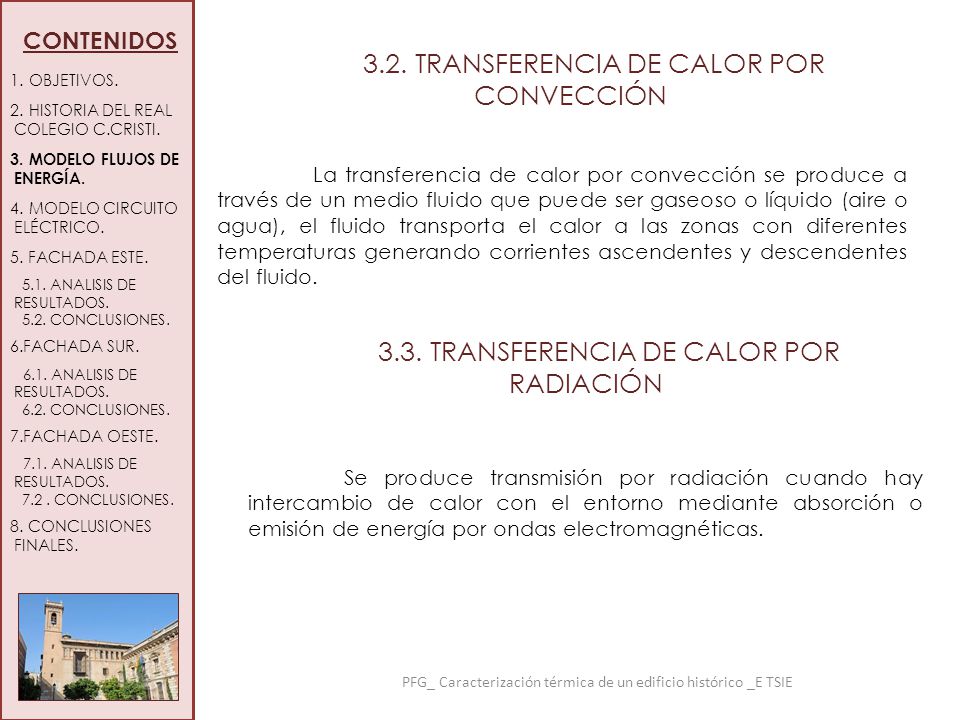

6 La transferencia de calor por convección se produce a través de un medio fluido que puede ser gaseoso o líquido (aire o agua), el fluido transporta el calor a las zonas con diferentes temperaturas generando corrientes ascendentes y descendentes del fluido. PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS 3.2. TRANSFERENCIA DE CALOR POR CONVECCIÓN Se produce transmisión por radiación cuando hay intercambio de calor con el entorno mediante absorción o emisión de energía por ondas electromagnéticas. 3.3. TRANSFERENCIA DE CALOR POR RADIACIÓN

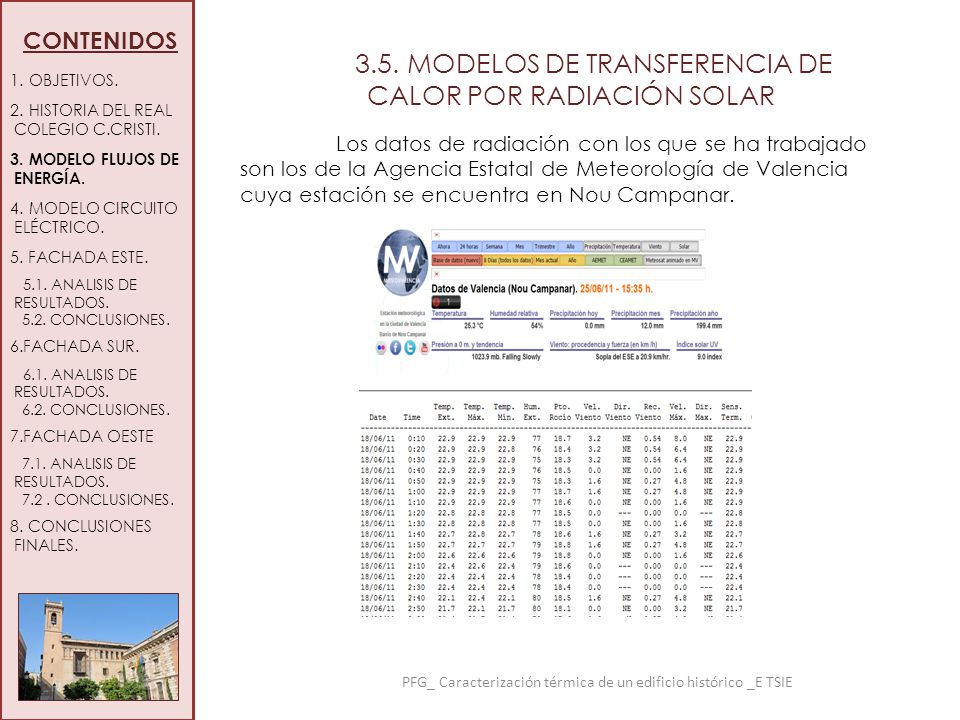

7 PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS 3.5. MODELOS DE TRANSFERENCIA DE CALOR POR RADIACIÓN SOLAR Los datos de radiación con los que se ha trabajado son los de la Agencia Estatal de Meteorología de Valencia cuya estación se encuentra en Nou Campanar.

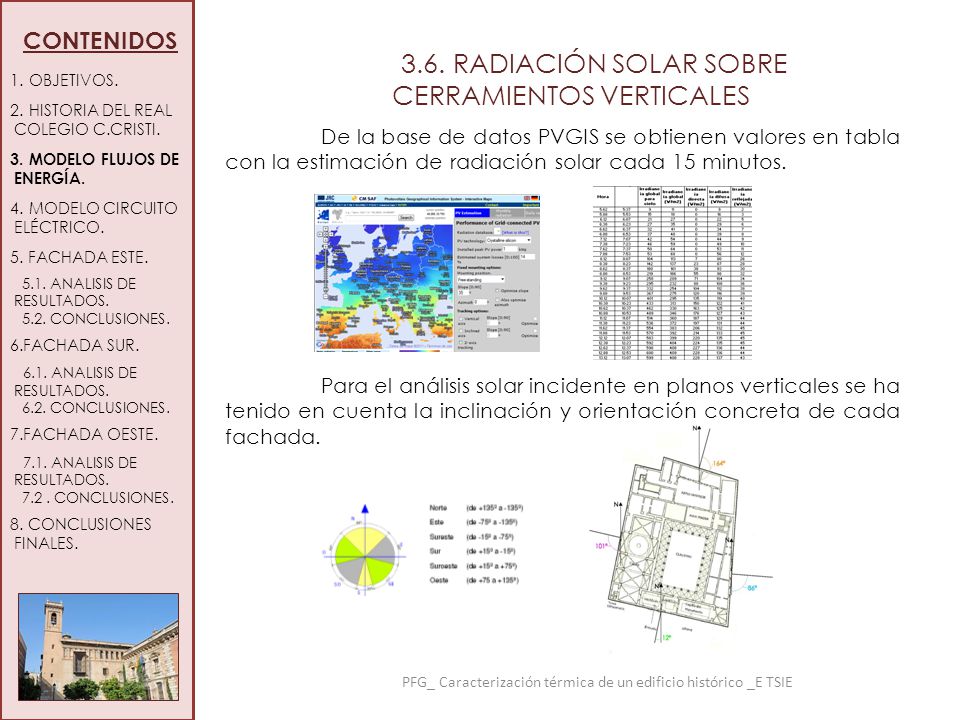

8 PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS 3.6. RADIACIÓN SOLAR SOBRE CERRAMIENTOS VERTICALES De la base de datos PVGIS se obtienen valores en tabla con la estimación de radiación solar cada 15 minutos. Para el análisis solar incidente en planos verticales se ha tenido en cuenta la inclinación y orientación concreta de cada fachada.

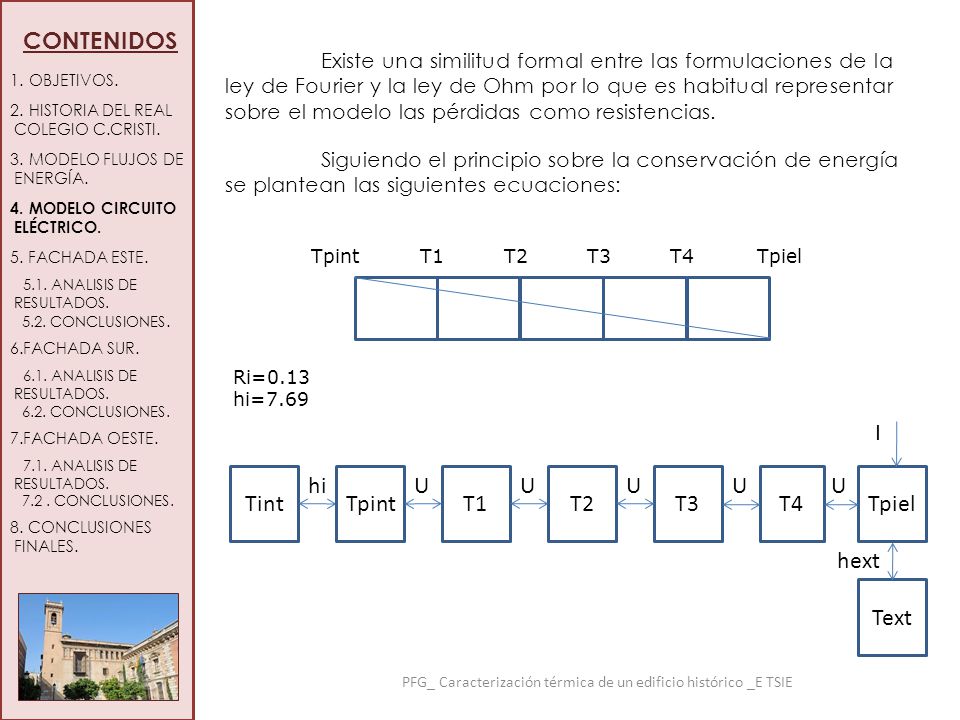

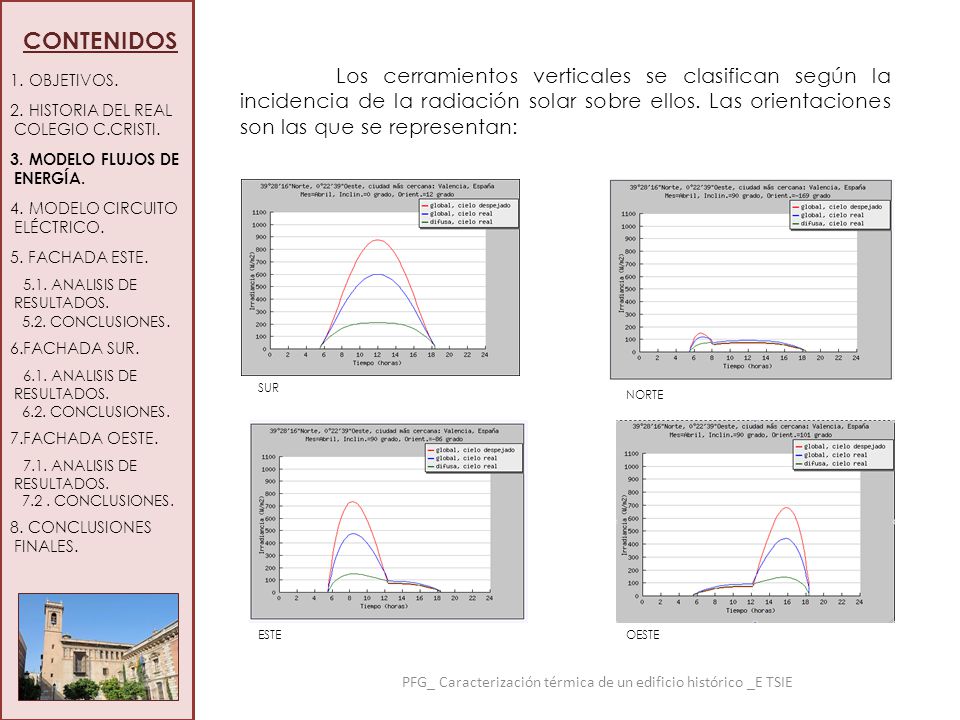

9 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS Los cerramientos verticales se clasifican según la incidencia de la radiación solar sobre ellos. Las orientaciones son las que se representan: SUR NORTE ESTEOESTE PFG_ Caracterización térmica de un edificio histórico _E TSIE

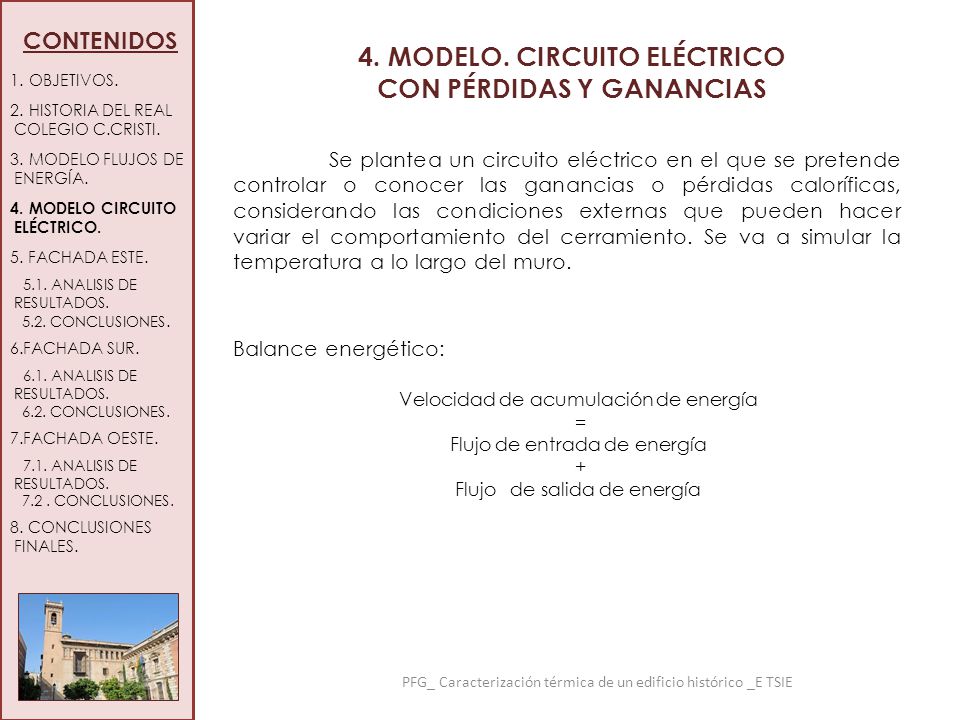

10 4. MODELO. CIRCUITO ELÉCTRICO CON PÉRDIDAS Y GANANCIAS Se plantea un circuito eléctrico en el que se pretende controlar o conocer las ganancias o pérdidas caloríficas, considerando las condiciones externas que pueden hacer variar el comportamiento del cerramiento. Se va a simular la temperatura a lo largo del muro. Velocidad de acumulación de energía = Flujo de entrada de energía + Flujo de salida de energía Balance energético: PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

11 Siguiendo el principio sobre la conservación de energía se plantean las siguientes ecuaciones: TpielT4T3T2T1Tpint T4T3 T2 T1Tint Tpiel UUUUhi Ri=0.13 hi=7.69 Tpint U I hext Text PFG_ Caracterización térmica de un edificio histórico _E TSIE Existe una similitud formal entre las formulaciones de la ley de Fourier y la ley de Ohm por lo que es habitual representar sobre el modelo las pérdidas como resistencias. 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

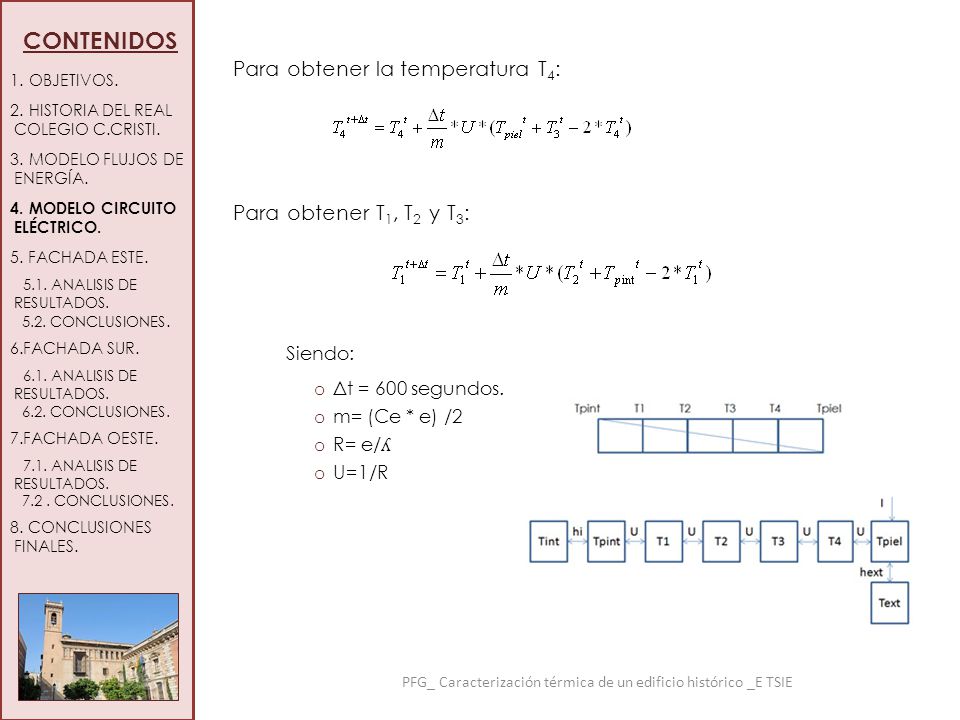

12 Para obtener la temperatura T 4 : Para obtener T 1, T 2 y T 3 : PFG_ Caracterización térmica de un edificio histórico _E TSIE Siendo: o Δt = 600 segundos. o m= (Ce * e) /2 o R= e/ ʎ o U=1/R 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

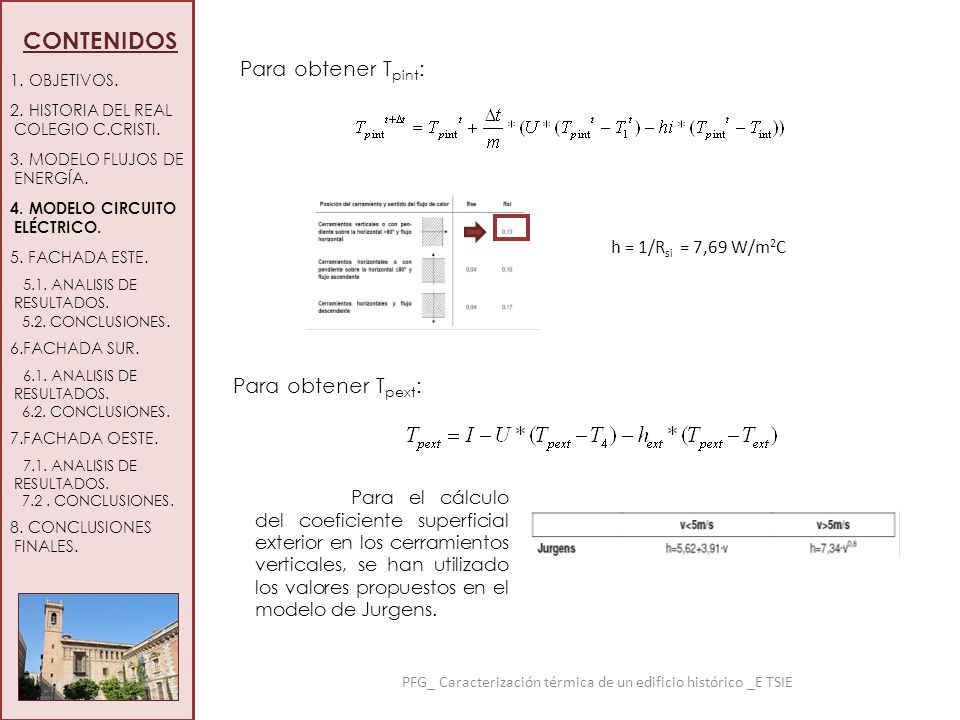

13 Para obtener T pext : PFG_ Caracterización térmica de un edificio histórico _E TSIE Para el cálculo del coeficiente superficial exterior en los cerramientos verticales, se han utilizado los valores propuestos en el modelo de Jurgens. Para obtener T pint : h = 1/R si = 7,69 W/m 2 C 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

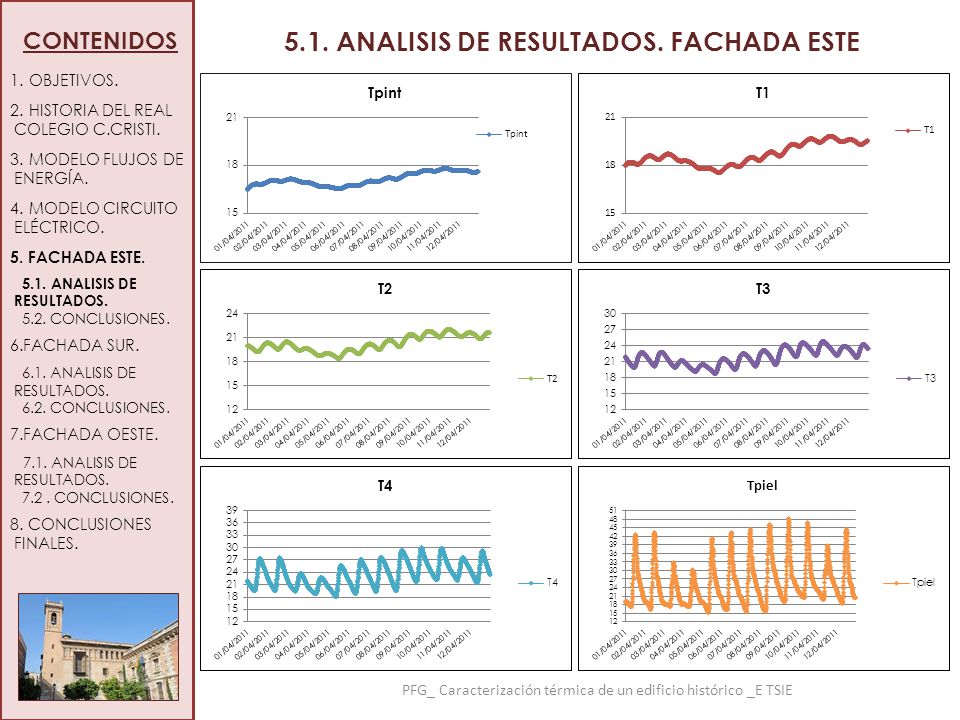

14 PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS 5.1. ANALISIS DE RESULTADOS. FACHADA ESTE

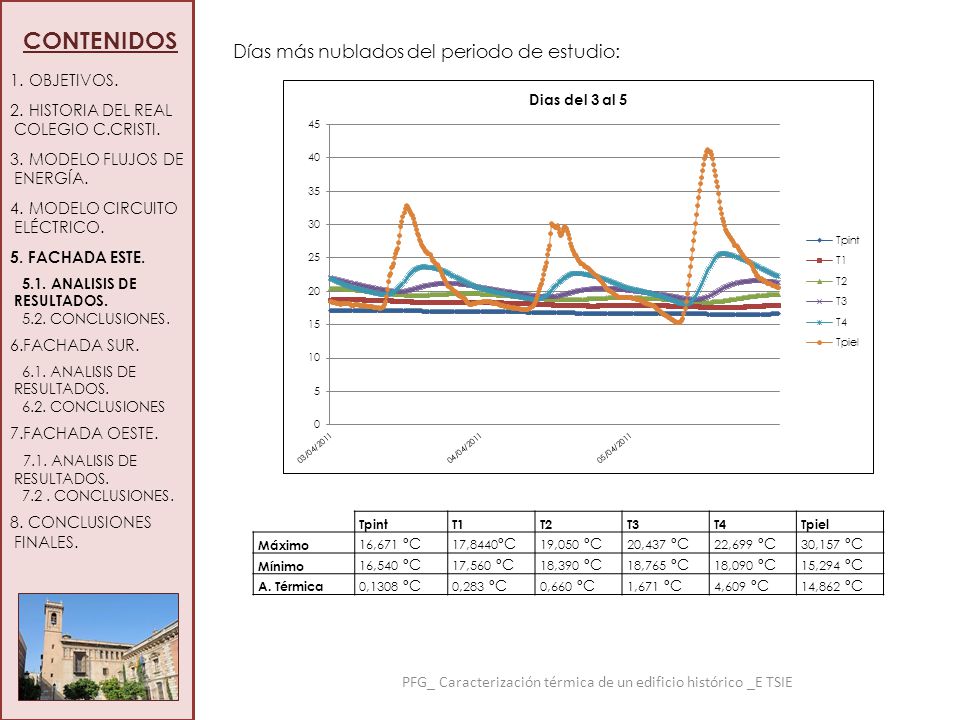

15 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE TpintT1T2T3T4Tpiel Máximo 16,671 ºC 17,8440 ºC 19,050 ºC 20,437 ºC 22,699 ºC 30,157 ºC Mínimo 16,540 ºC 17,560 ºC 18,390 ºC 18,765 ºC 18,090 ºC 15,294 ºC A. Térmica 0,1308 ºC 0,283 ºC 0,660 ºC 1,671 ºC 4,609 ºC 14,862 ºC Días más nublados del periodo de estudio:

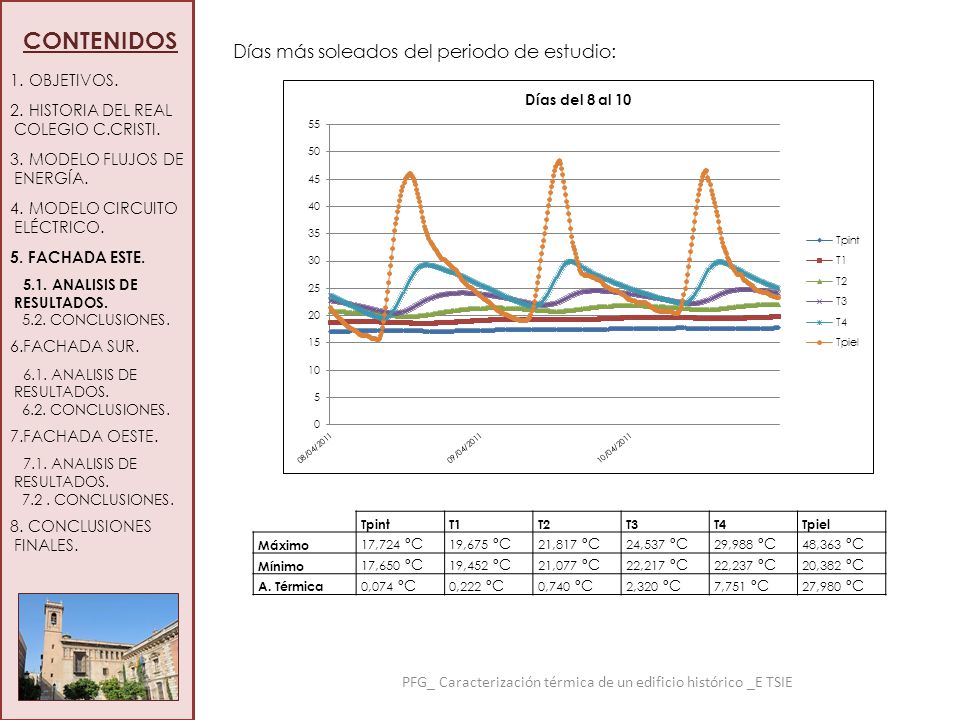

16 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Días más soleados del periodo de estudio: TpintT1T2T3T4Tpiel Máximo 17,724 ºC 19,675 ºC 21,817 ºC 24,537 ºC 29,988 ºC 48,363 ºC Mínimo 17,650 ºC 19,452 ºC 21,077 ºC 22,217 ºC 22,237 ºC 20,382 ºC A. Térmica 0,074 ºC 0,222 ºC 0,740 ºC 2,320 ºC 7,751 ºC 27,980 ºC

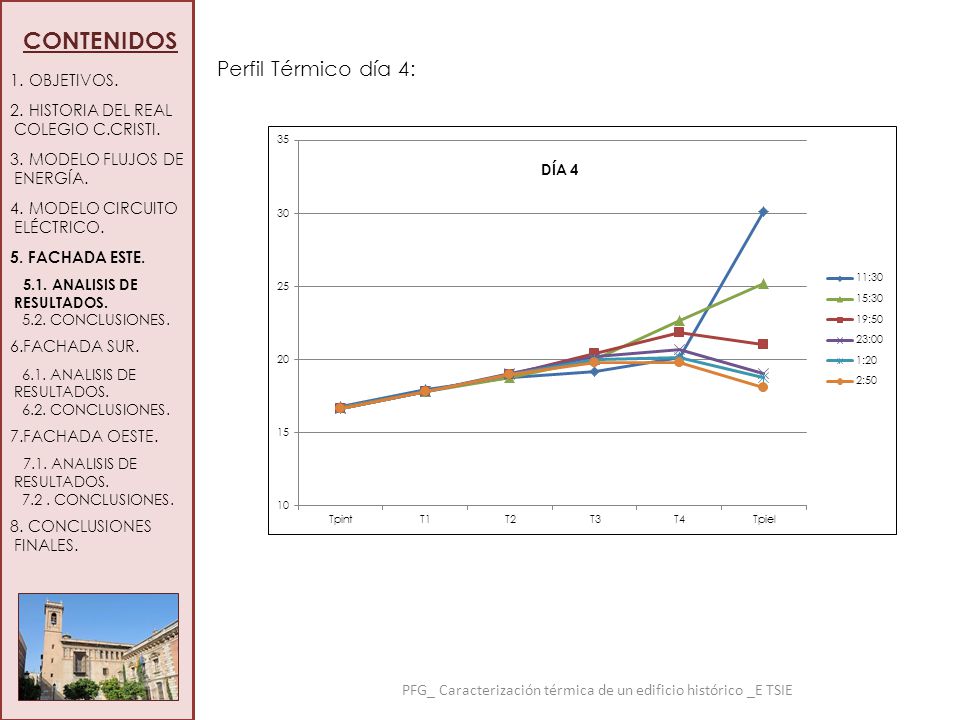

17 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 4:

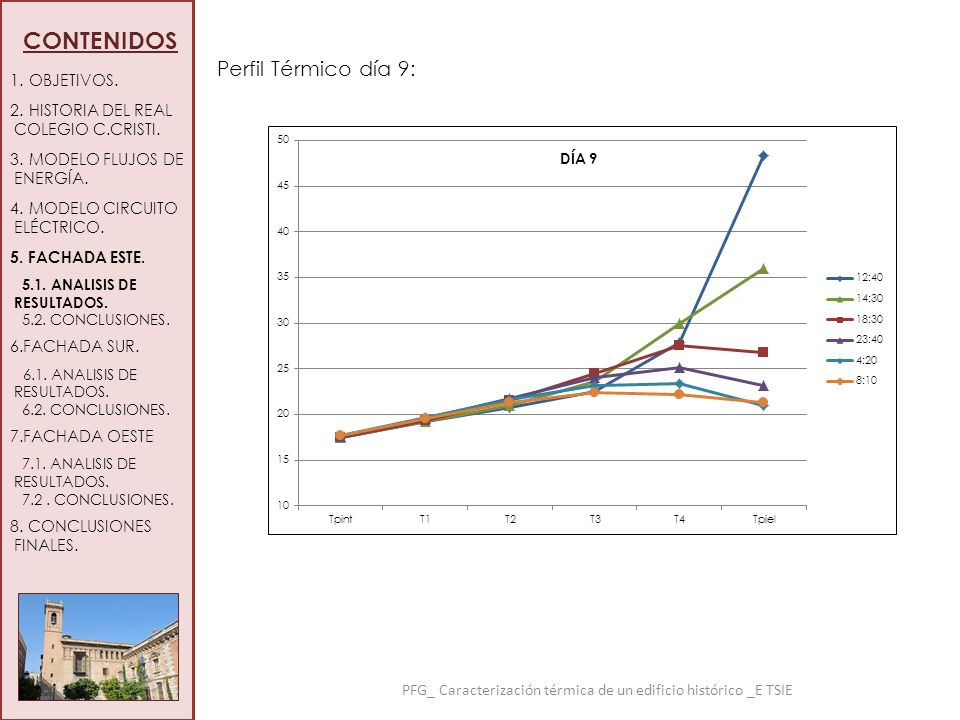

18 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 9:

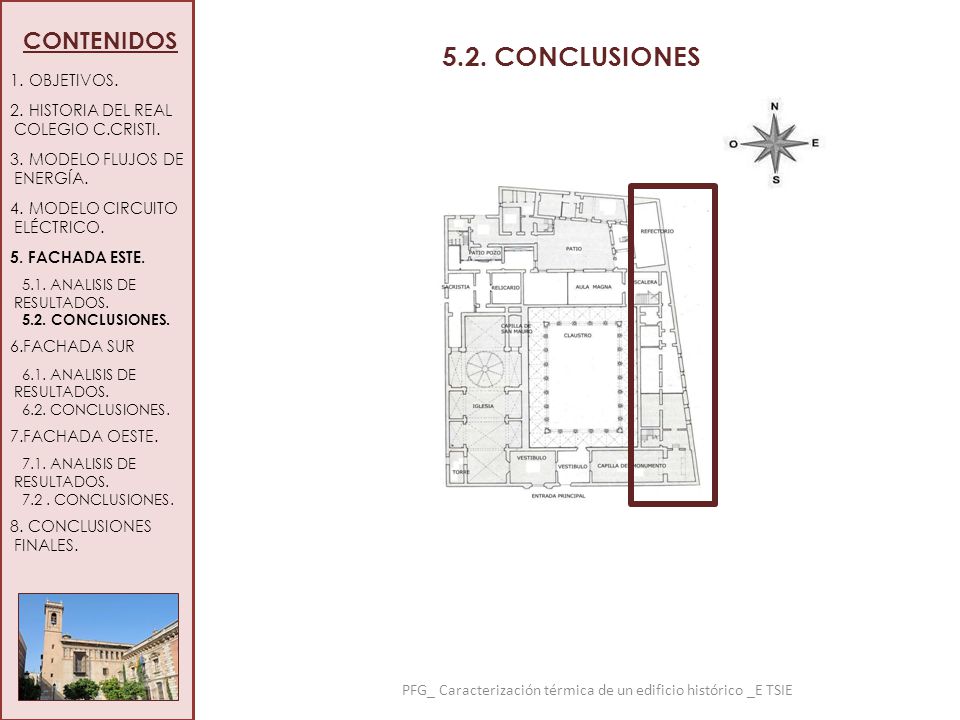

19 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE 5.2. CONCLUSIONES

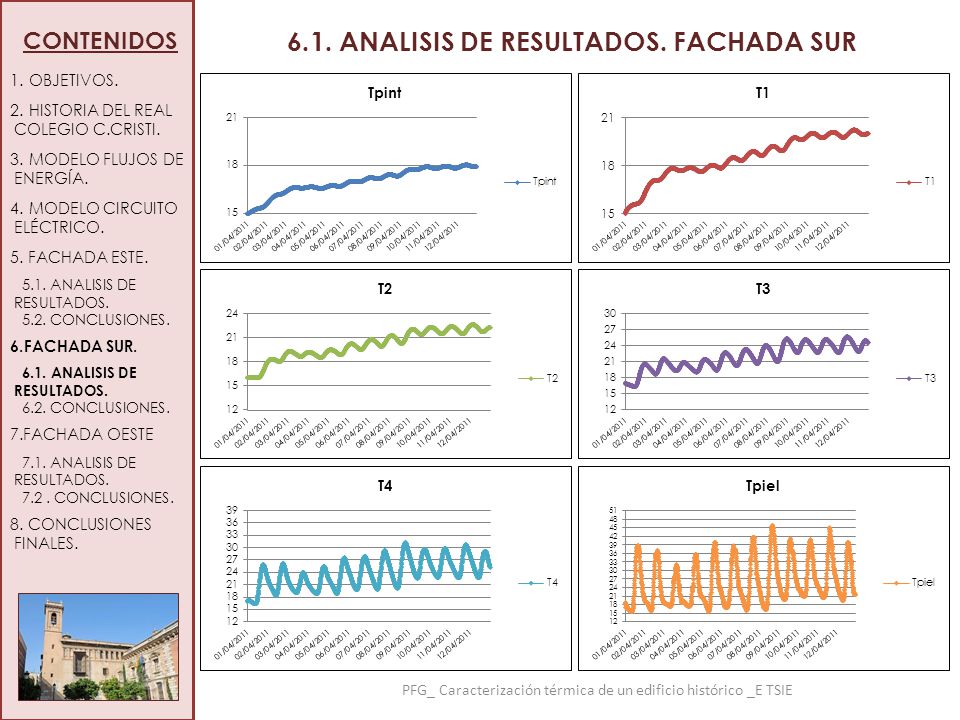

20 PFG_ Caracterización térmica de un edificio histórico _E TSIE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS 6.1. ANALISIS DE RESULTADOS. FACHADA SUR

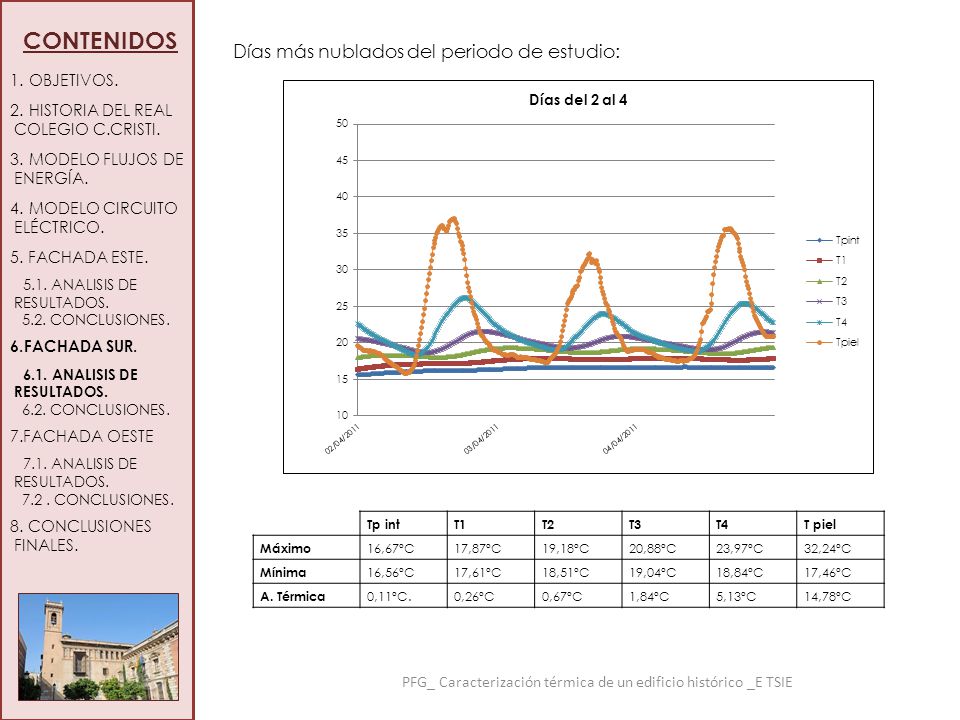

21 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Días más nublados del periodo de estudio: Tp intT1T2T3T4T piel Máximo 16,67ºC17,87ºC19,18ºC20,88ºC23,97ºC32,24ºC Mínima 16,56ºC17,61ºC18,51ºC19,04ºC18,84ºC17,46ºC A. Térmica 0,11ºC.0,26ºC0,67ºC1,84ºC5,13ºC14,78ºC

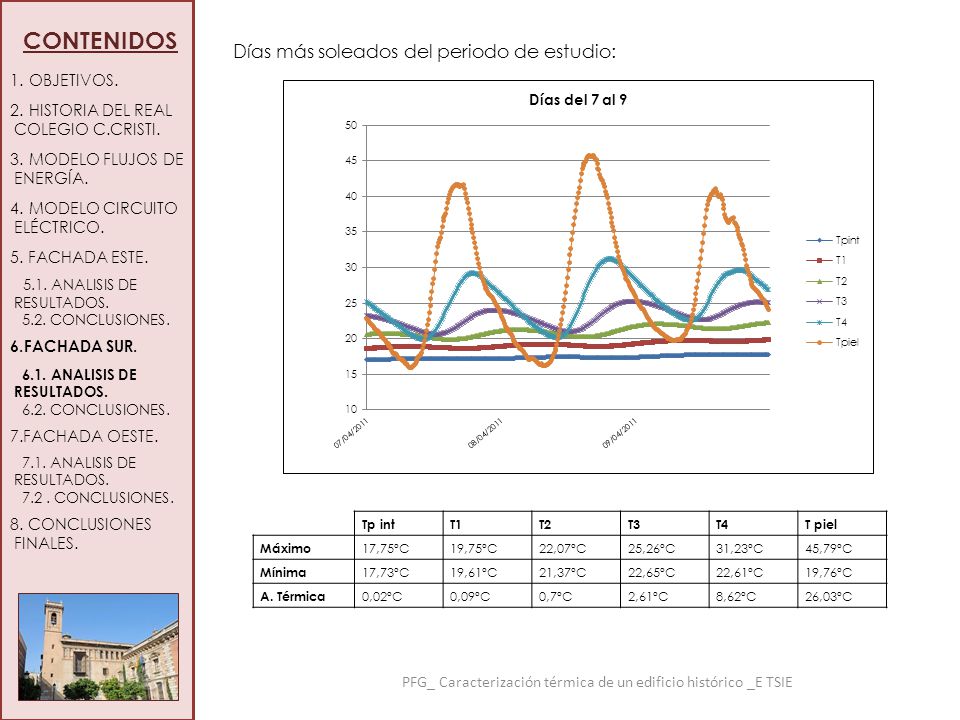

22 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Días más soleados del periodo de estudio: Tp intT1T2T3T4T piel Máximo 17,75ºC19,75ºC22,07ºC25,26ºC31,23ºC45,79ºC Mínima 17,73ºC19,61ºC21,37ºC22,65ºC22,61ºC19,76ºC A. Térmica 0,02ºC0,09ºC0,7ºC2,61ºC8,62ºC26,03ºC

23 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 3:

24 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 8:

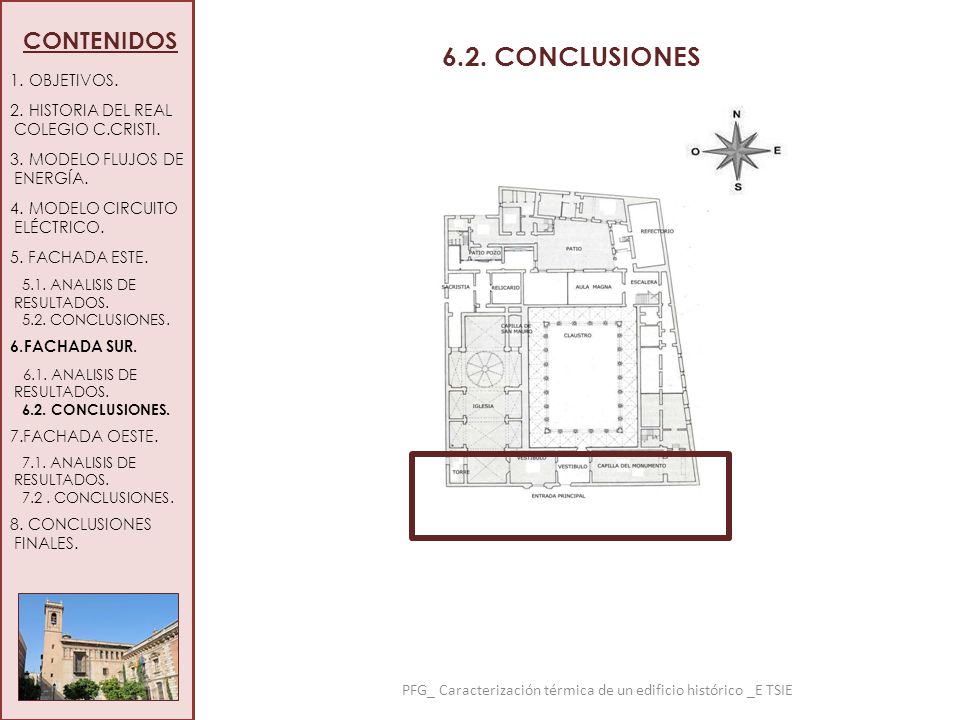

25 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE 6.2. CONCLUSIONES

26 PFG_ Caracterización térmica de un edificio histórico _E TSIE 7.1. ANALISIS DE RESULTADOS. FACHADA OESTE 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

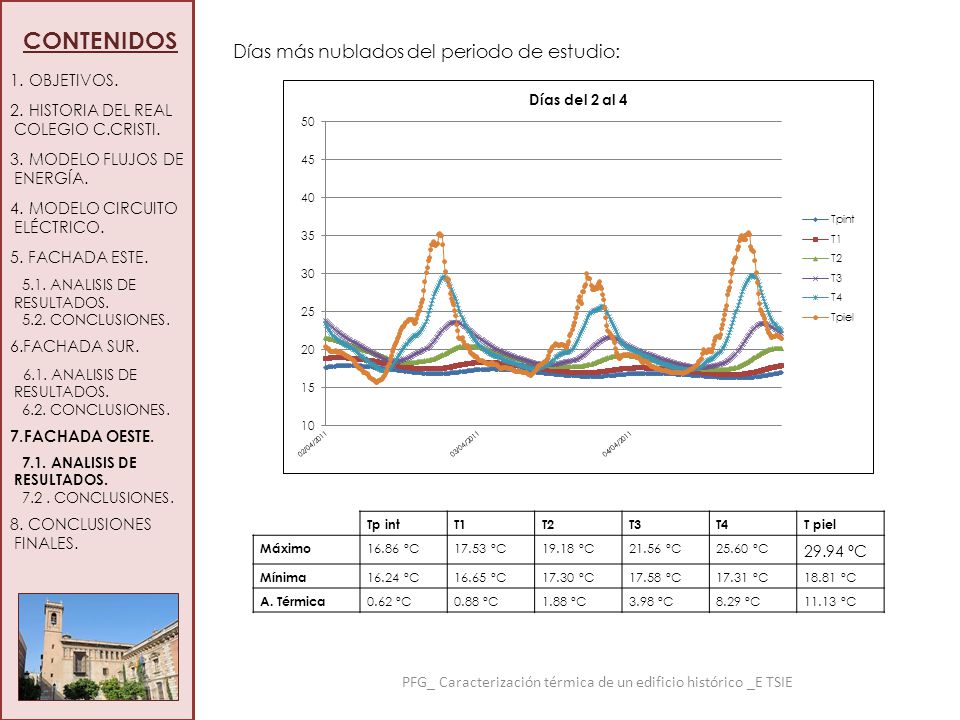

27 PFG_ Caracterización térmica de un edificio histórico _E TSIE Días más nublados del periodo de estudio: Tp intT1T2T3T4T piel Máximo 16.86 ºC17.53 ºC19.18 ºC21.56 ºC25.60 ºC 29.94 ºC Mínima 16.24 ºC16.65 ºC17.30 ºC17.58 ºC17.31 ºC18.81 ºC A. Térmica 0.62 ºC0.88 ºC1.88 ºC3.98 ºC8.29 ºC11.13 ºC 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

28 PFG_ Caracterización térmica de un edificio histórico _E TSIE Días más soleados del periodo de estudio: Tp intT1T2T3T4T piel Máximo 18.63 ºC19.94 ºC23.24 ºC28.31 ºC37.82 ºC 46.15 ºC Mínima 17.73 ºC18.66 ºC20.13 ºC20.86 ºC20.24 ºC19.09 ºC A. Térmica 0.9 ºC1.28 ºC3.11 ºC7.45 ºC17.58 ºC27.06 ºC 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

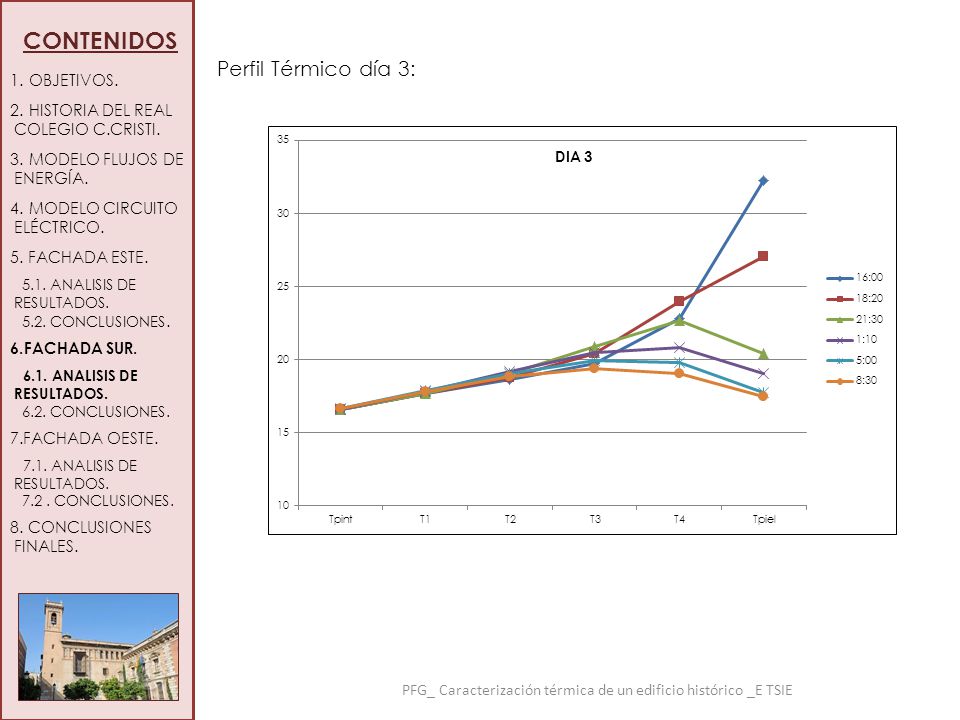

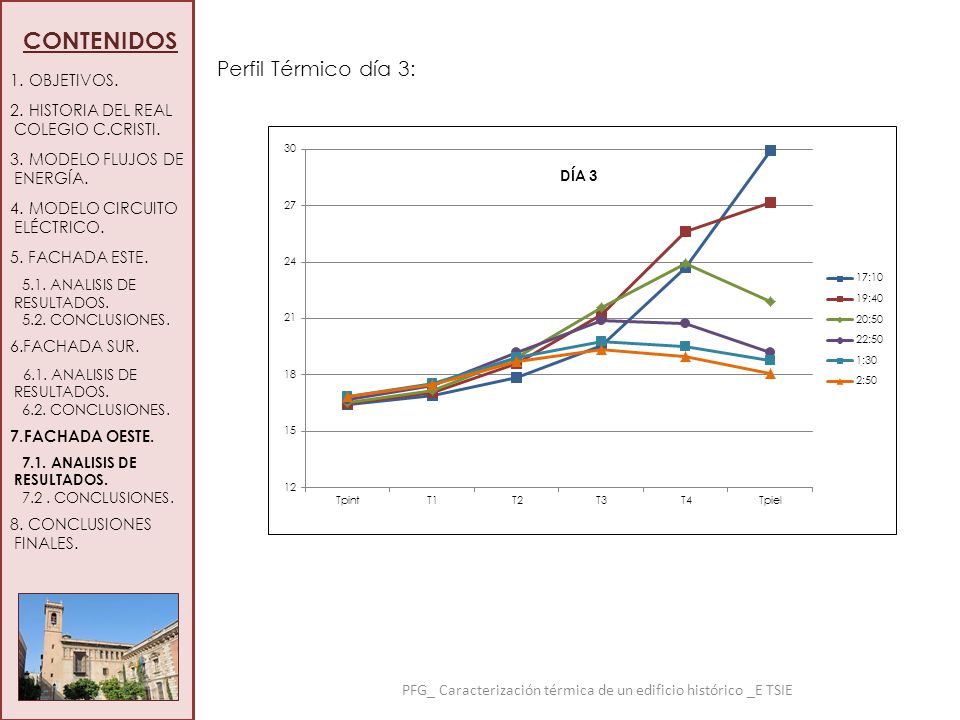

29 PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 3: 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

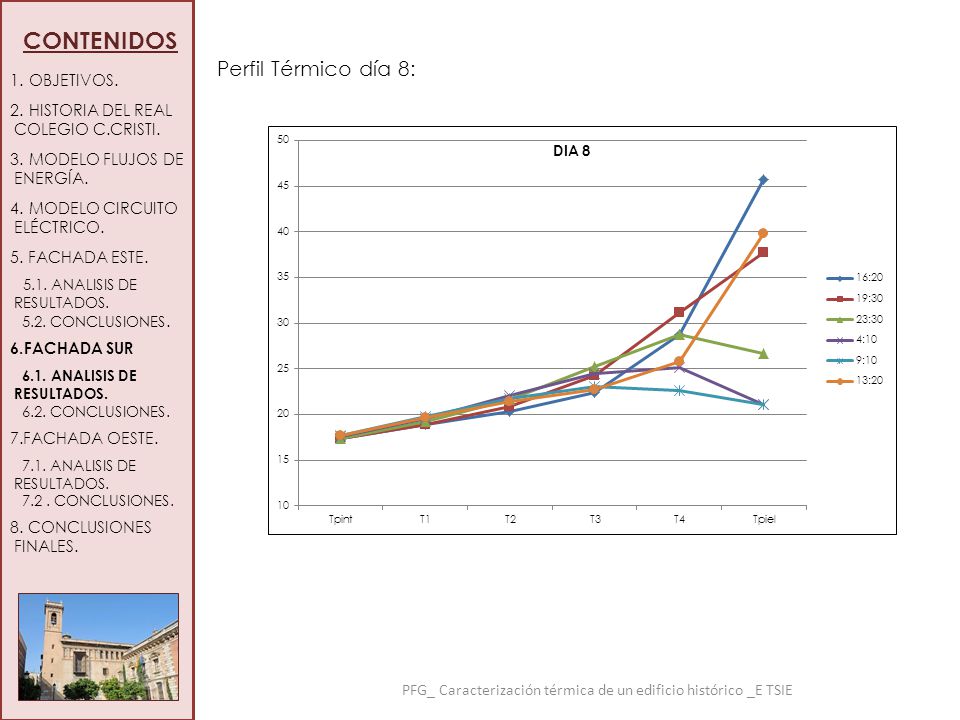

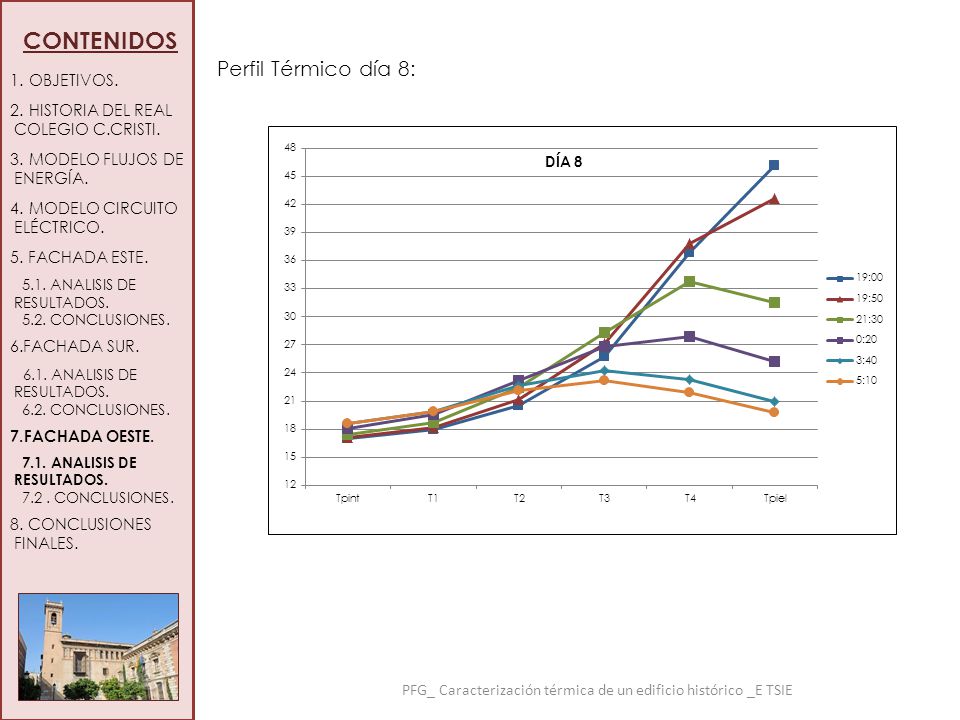

30 PFG_ Caracterización térmica de un edificio histórico _E TSIE Perfil Térmico día 8: 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

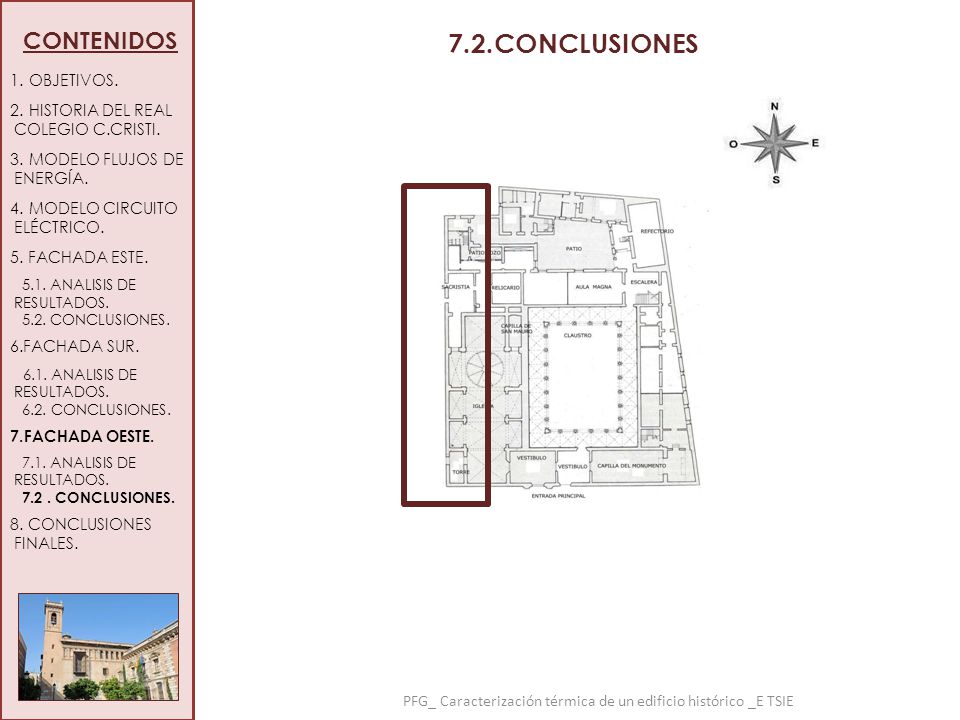

31 PFG_ Caracterización térmica de un edificio histórico _E TSIE 7.2.CONCLUSIONES 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS

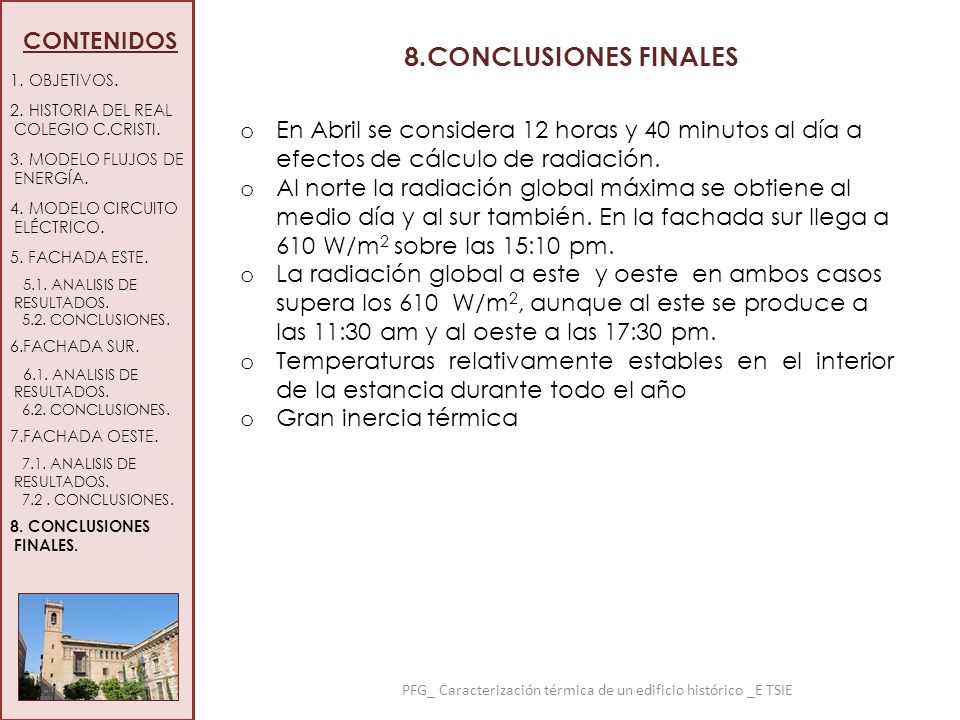

32 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE 8.CONCLUSIONES FINALES o En Abril se considera 12 horas y 40 minutos al día a efectos de cálculo de radiación. o Al norte la radiación global máxima se obtiene al medio día y al sur también. En la fachada sur llega a 610 W/m 2 sobre las 15:10 pm. o La radiación global a este y oeste en ambos casos supera los 610 W/m 2, aunque al este se produce a las 11:30 am y al oeste a las 17:30 pm. o Temperaturas relativamente estables en el interior de la estancia durante todo el año o Gran inercia térmica

33 1.OBJETIVOS. 2.HISTORIA DEL REAL COLEGIO C.CRISTI. 3.MODELO FLUJOS DE ENERGÍA. 4.MODELO CIRCUITO ELÉCTRICO. 5. FACHADA ESTE. 5.1. ANALISIS DE RESULTADOS. 5.2. CONCLUSIONES. 6.FACHADA SUR. 6.1. ANALISIS DE RESULTADOS. 6.2. CONCLUSIONES. 7.FACHADA OESTE. 7.1. ANALISIS DE RESULTADOS. 7.2. CONCLUSIONES. 8. CONCLUSIONES FINALES. CONTENIDOS PFG_ Caracterización térmica de un edificio histórico _E TSIE GRACIAS POR SU ATENCIÓN
