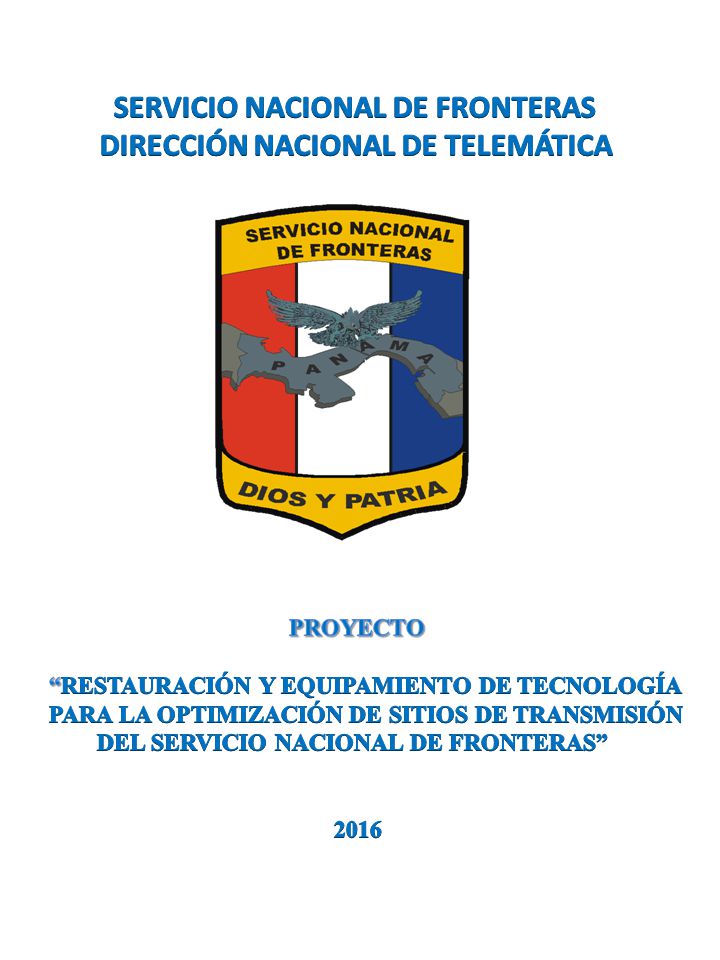

SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA

Presentación del tema: "SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA"— Transcripción de la presentación:

1 SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA
PROYECTO “RESTAURACIÓN Y EQUIPAMIENTO DE TECNOLOGÍA PARA LA OPTIMIZACIÓN DE SITIOS DE TRANSMISIÓN DEL SERVICIO NACIONAL DE FRONTERAS” 2016

2 DIRECCIÓN NACIONAL DE TELEMÁTICA
 REPUBLICA DE PANAMÁ MINISTERIO DE SEGURIDAD PÚBLICA SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA “RESTAURACIÓN Y EQUIPAMIENTO DE TECNOLOGÍA PARA LA OPTIMIZACIÓN DE SITIOS DE TRANSMISIÓN DEL SERVICIO NACIONAL DE FRONTERAS” Autor: Departamento de Proyectos Especiales Denominación del proyecto: “Restauración y equipamiento de tecnología para la optimización de los sitios de transmisión de V.H.F./encriptado del Servicio Nacional de Fronteras. Naturaleza del proyecto: A- Descripción: La necesidad de equipar y restaurar estos sitios es por el avanzado deterioro y las características casi mínimas de acondicionamiento que presentan los sitios de transmisión, los cuales están causando daños a los equipos actuales. El proyecto se enfoca en el equipamiento y la restauración de las estructuras de los sitios de transmisión de V.H.F. encriptados ubicados en las antiguas instalaciones que utilizaba la Policía Nacional. B- Antecedentes: En la actualidad los sitios de transmisión del Servicio Nacional de Fronteras se encuentran deteriorados por las inclemencias del tiempo, las casetas son de madera y sus techos de zinc, la cual permiten la filtración de agua al interior, anidan plagas como comején, hormigas; la corrosión ha debilitado las estructuras metálicas de la torre y del techo zinc de la casetas en general que albergan actualmente los equipos de transmisión.

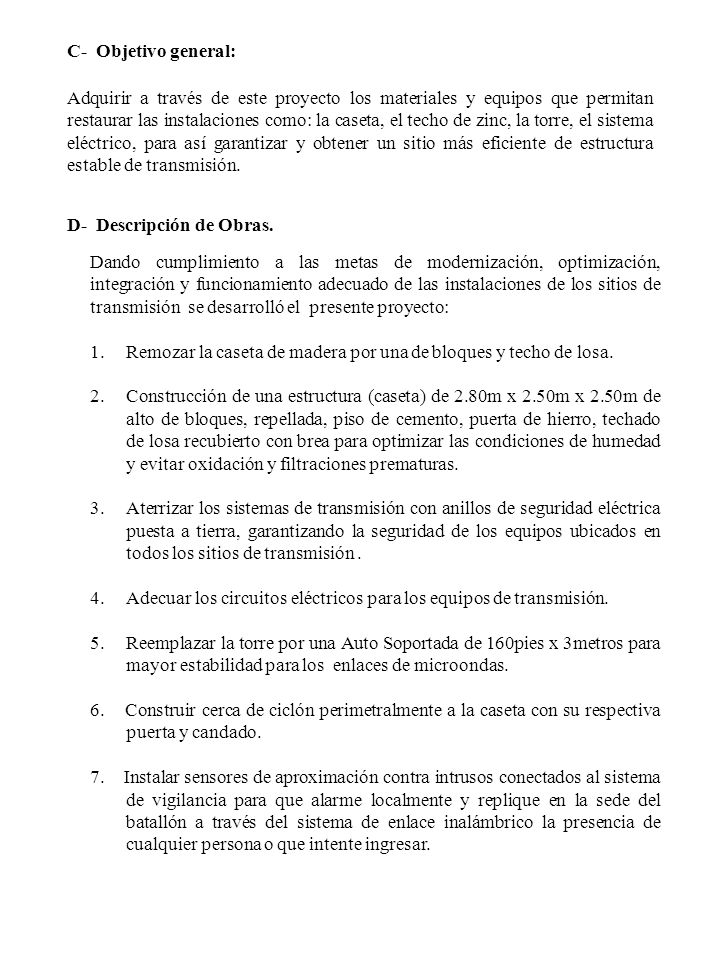

3 C-  Objetivo general: Adquirir a través de este proyecto los materiales y equipos que permitan restaurar las instalaciones como: la caseta, el techo de zinc, la torre, el sistema eléctrico, para así garantizar y obtener un sitio más eficiente de estructura estable de transmisión. D-  Descripción de Obras. Dando cumplimiento a las metas de modernización, optimización, integración y funcionamiento adecuado de las instalaciones de los sitios de transmisión se desarrolló el presente proyecto: Remozar la caseta de madera por una de bloques y techo de losa. Construcción de una estructura (caseta) de 2.80m x 2.50m x 2.50m de alto de bloques, repellada, piso de cemento, puerta de hierro, techado de losa recubierto con brea para optimizar las condiciones de humedad y evitar oxidación y filtraciones prematuras. Aterrizar los sistemas de transmisión con anillos de seguridad eléctrica puesta a tierra, garantizando la seguridad de los equipos ubicados en todos los sitios de transmisión . Adecuar los circuitos eléctricos para los equipos de transmisión. Reemplazar la torre por una Auto Soportada de 160pies x 3metros para mayor estabilidad para los enlaces de microondas. 6. Construir cerca de ciclón perimetralmente a la caseta con su respectiva puerta y candado. 7. Instalar sensores de aproximación contra intrusos conectados al sistema de vigilancia para que alarme localmente y replique en la sede del batallón a través del sistema de enlace inalámbrico la presencia de cualquier persona o que intente ingresar.

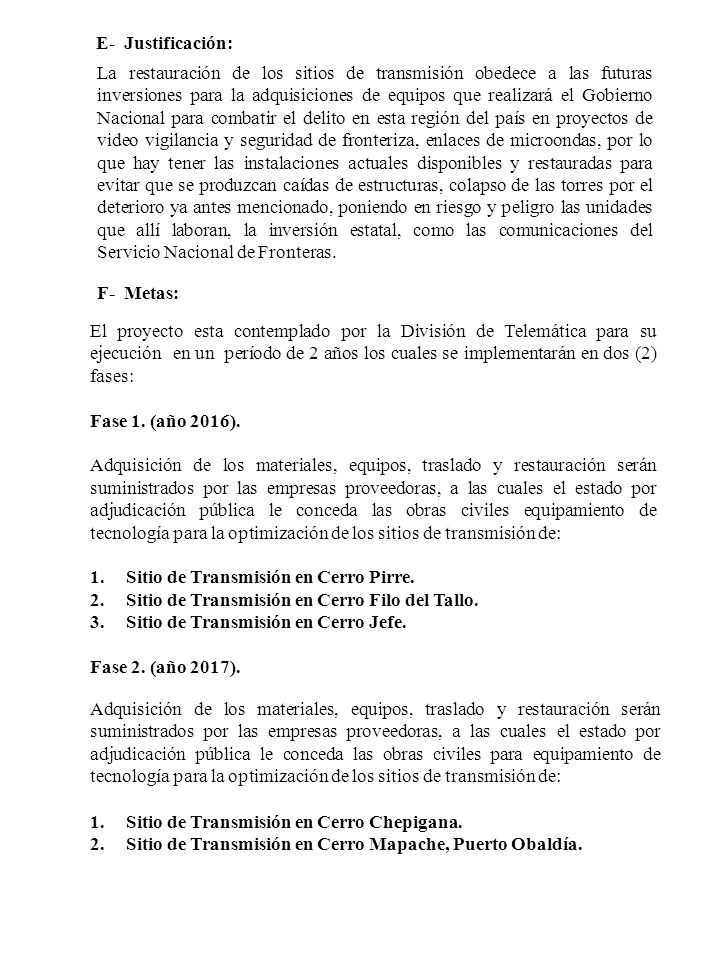

4 E- Justificación: La restauración de los sitios de transmisión obedece a las futuras inversiones para la adquisiciones de equipos que realizará el Gobierno Nacional para combatir el delito en esta región del país en proyectos de video vigilancia y seguridad de fronteriza, enlaces de microondas, por lo que hay tener las instalaciones actuales disponibles y restauradas para evitar que se produzcan caídas de estructuras, colapso de las torres por el deterioro ya antes mencionado, poniendo en riesgo y peligro las unidades que allí laboran, la inversión estatal, como las comunicaciones del Servicio Nacional de Fronteras. F- Metas: El proyecto esta contemplado por la División de Telemática para su ejecución en un período de 2 años los cuales se implementarán en dos (2) fases: Fase 1. (año 2016). Adquisición de los materiales, equipos, traslado y restauración serán suministrados por las empresas proveedoras, a las cuales el estado por adjudicación pública le conceda las obras civiles equipamiento de tecnología para la optimización de los sitios de transmisión de: Sitio de Transmisión en Cerro Pirre. Sitio de Transmisión en Cerro Filo del Tallo. Sitio de Transmisión en Cerro Jefe. Fase 2. (año 2017). Adquisición de los materiales, equipos, traslado y restauración serán suministrados por las empresas proveedoras, a las cuales el estado por adjudicación pública le conceda las obras civiles para equipamiento de tecnología para la optimización de los sitios de transmisión de: Sitio de Transmisión en Cerro Chepigana. Sitio de Transmisión en Cerro Mapache, Puerto Obaldía.

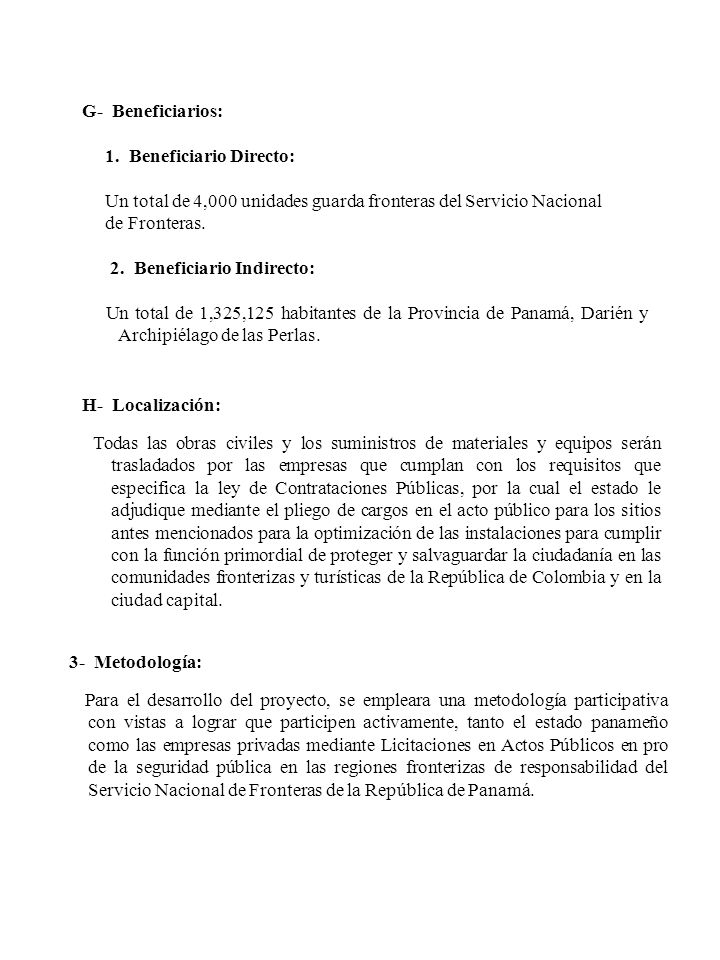

5 G-  Beneficiarios: 1. Beneficiario Directo: Un total de 4,000 unidades guarda fronteras del Servicio Nacional de Fronteras. 2. Beneficiario Indirecto: Un total de 1,325,125 habitantes de la Provincia de Panamá, Darién y Archipiélago de las Perlas. H- Localización: Todas las obras civiles y los suministros de materiales y equipos serán trasladados por las empresas que cumplan con los requisitos que especifica la ley de Contrataciones Públicas, por la cual el estado le adjudique mediante el pliego de cargos en el acto público para los sitios antes mencionados para la optimización de las instalaciones para cumplir con la función primordial de proteger y salvaguardar la ciudadanía en las comunidades fronterizas y turísticas de la República de Colombia y en la ciudad capital. 3- Metodología: Para el desarrollo del proyecto, se empleara una metodología participativa con vistas a lograr que participen activamente, tanto el estado panameño como las empresas privadas mediante Licitaciones en Actos Públicos en pro de la seguridad pública en las regiones fronterizas de responsabilidad del Servicio Nacional de Fronteras de la República de Panamá.

6 proveedor respectivo de acuerdo al pliego de cargos presentado por

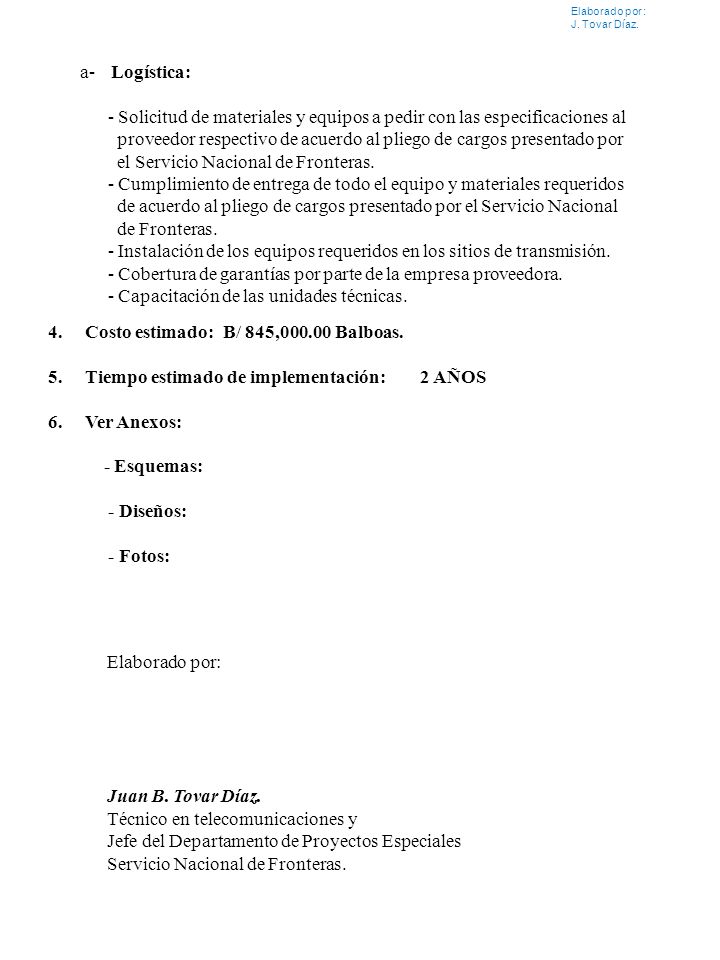

Elaborado por : J. Tovar Díaz. a- Logística: - Solicitud de materiales y equipos a pedir con las especificaciones al proveedor respectivo de acuerdo al pliego de cargos presentado por el Servicio Nacional de Fronteras. - Cumplimiento de entrega de todo el equipo y materiales requeridos de acuerdo al pliego de cargos presentado por el Servicio Nacional de Fronteras. - Instalación de los equipos requeridos en los sitios de transmisión. - Cobertura de garantías por parte de la empresa proveedora. - Capacitación de las unidades técnicas. Costo estimado: B/ 845, Balboas. Tiempo estimado de implementación: AÑOS Ver Anexos: - Esquemas: - Diseños: - Fotos: Elaborado por: Juan B. Tovar Díaz. Técnico en telecomunicaciones y Jefe del Departamento de Proyectos Especiales Servicio Nacional de Fronteras.

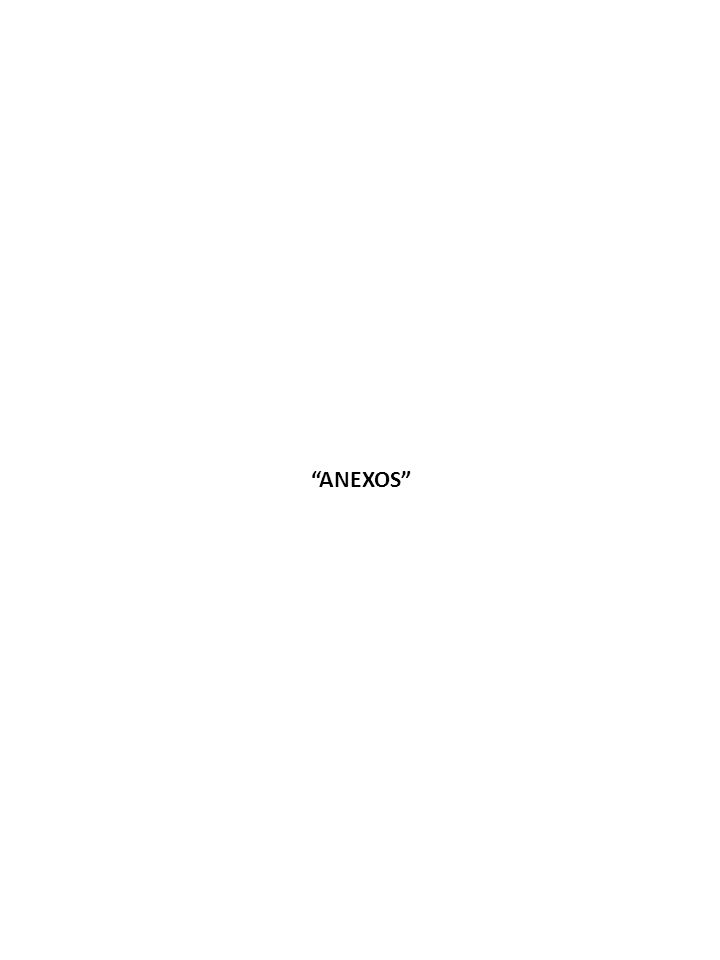

7 “ANEXOS”

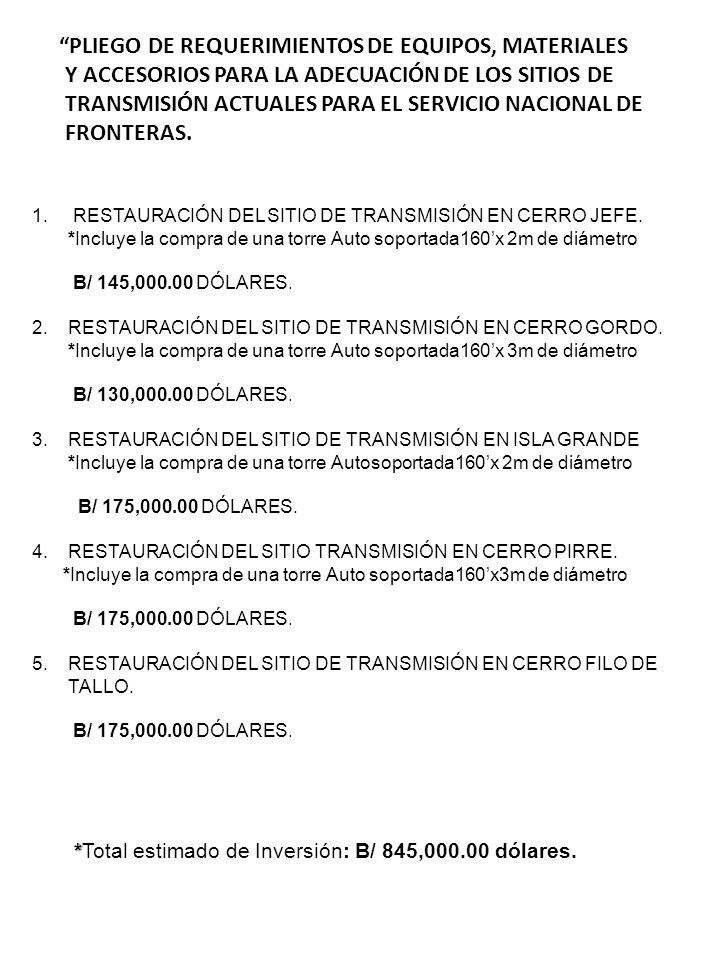

8 “PLIEGO DE REQUERIMIENTOS DE EQUIPOS, MATERIALES
Y ACCESORIOS PARA LA ADECUACIÓN DE LOS SITIOS DE TRANSMISIÓN ACTUALES PARA EL SERVICIO NACIONAL DE FRONTERAS. RESTAURACIÓN DEL SITIO DE TRANSMISIÓN EN CERRO JEFE. *Incluye la compra de una torre Auto soportada160’x 2m de diámetro B/ 145, DÓLARES. 2. RESTAURACIÓN DEL SITIO DE TRANSMISIÓN EN CERRO GORDO. *Incluye la compra de una torre Auto soportada160’x 3m de diámetro B/ 130, DÓLARES. 3. RESTAURACIÓN DEL SITIO DE TRANSMISIÓN EN ISLA GRANDE *Incluye la compra de una torre Autosoportada160’x 2m de diámetro B/ 175, DÓLARES. 4. RESTAURACIÓN DEL SITIO TRANSMISIÓN EN CERRO PIRRE. *Incluye la compra de una torre Auto soportada160’x3m de diámetro 5. RESTAURACIÓN DEL SITIO DE TRANSMISIÓN EN CERRO FILO DE TALLO. *Total estimado de Inversión: B/ 845, dólares.

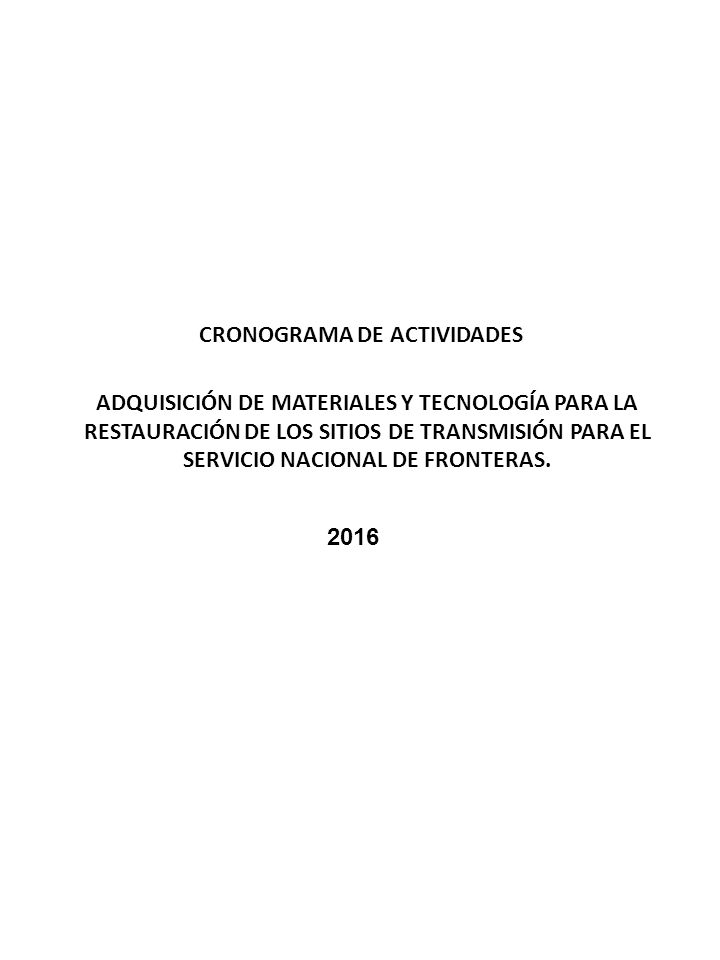

9 SERVICIO NACIONAL DE FRONTERAS.

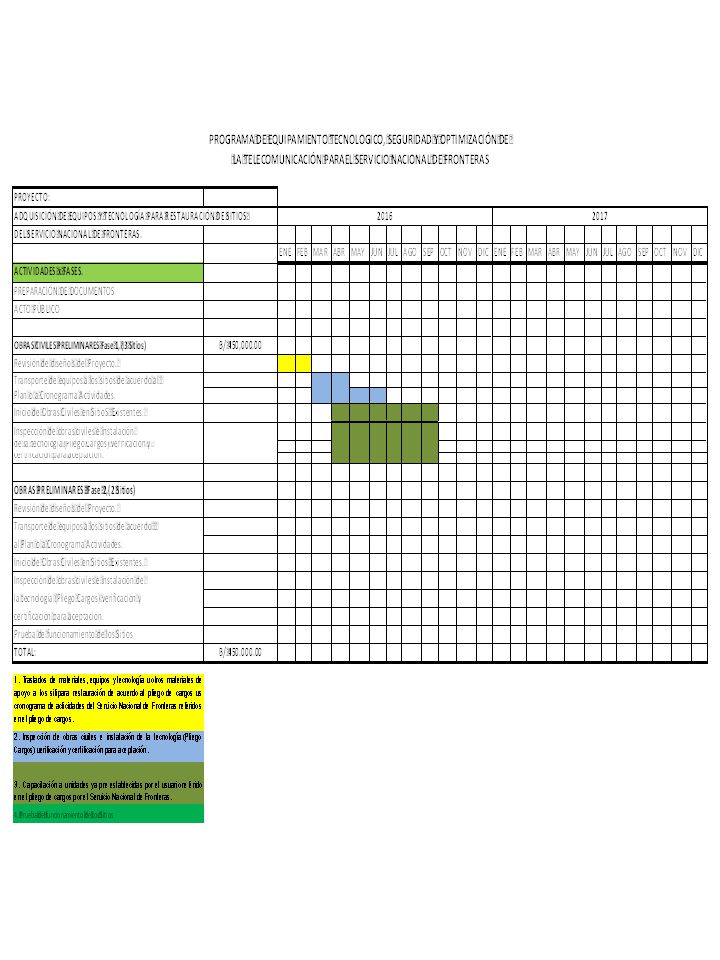

CRONOGRAMA DE ACTIVIDADES ADQUISICIÓN DE MATERIALES Y TECNOLOGÍA PARA LA RESTAURACIÓN DE LOS SITIOS DE TRANSMISIÓN PARA EL SERVICIO NACIONAL DE FRONTERAS. 2016

10

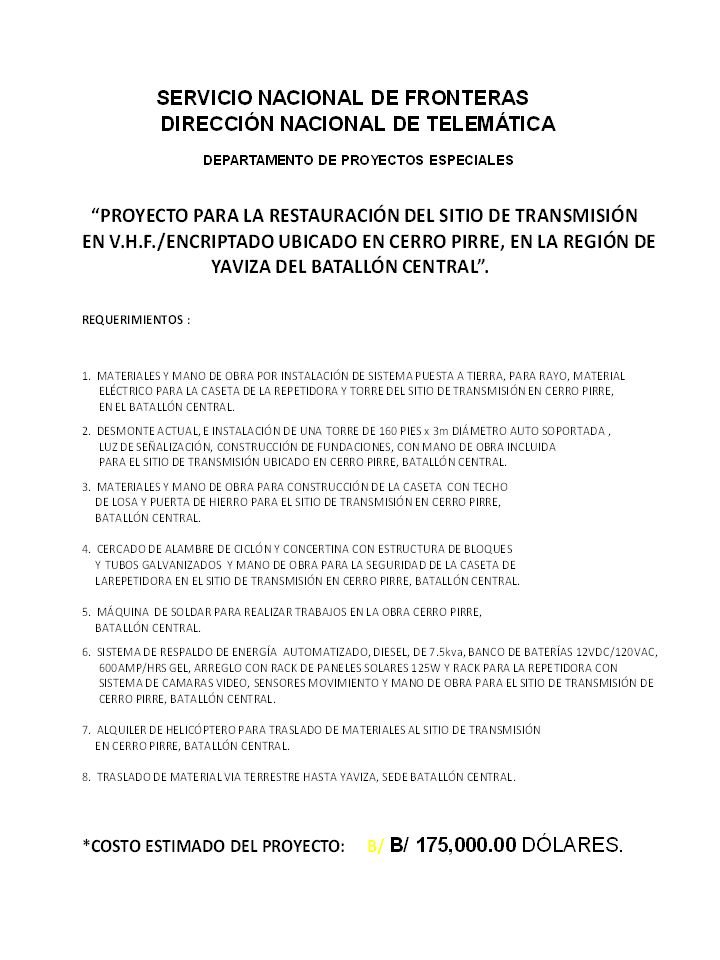

11

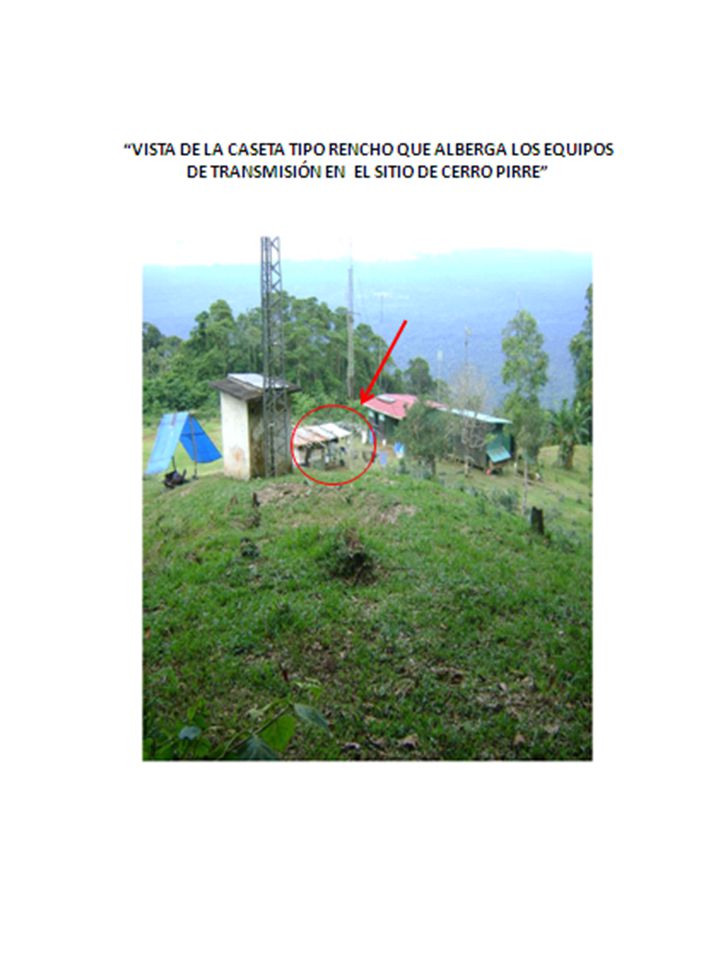

12

13

14 “VISTA DE LA CASETA DE MADERA Y ZINC QUE ALBERGA LOS
EQUIPOS DE TRANSMISIÓN EN CERRO FILO DEL TALLO”

15

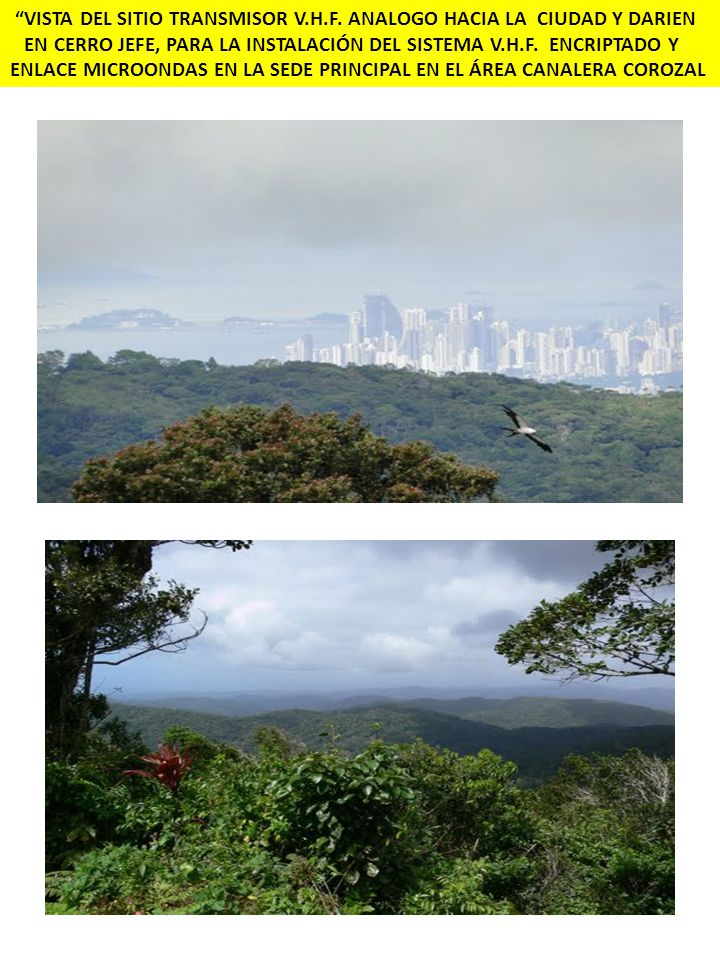

16 “VISTA DEL SITIO TRANSMISOR V.H.F. ANALOGO HACIA LA CIUDAD Y DARIEN
EN CERRO JEFE, PARA LA INSTALACIÓN DEL SISTEMA V.H.F. ENCRIPTADO Y ENLACE MICROONDAS EN LA SEDE PRINCIPAL EN EL ÁREA CANALERA COROZAL

17

18

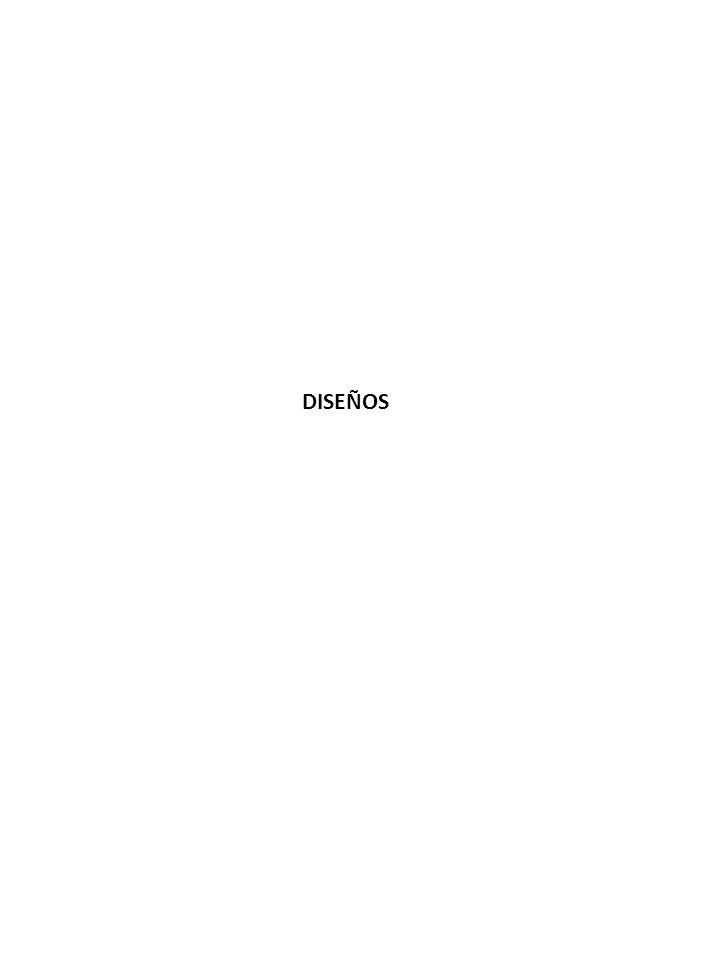

19 DISEÑOS

20 DEL SERVICIO NACIONAL DE FROTERAS”.

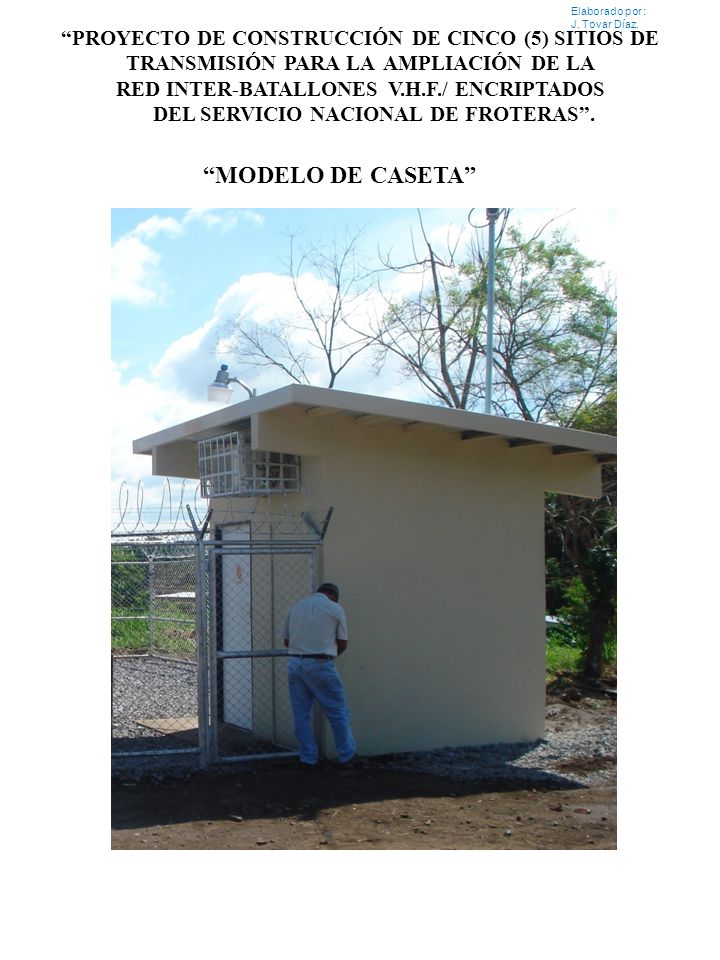

Elaborado por : J. Tovar Díaz. “PROYECTO DE CONSTRUCCIÓN DE CINCO (5) SITIOS DE TRANSMISIÓN PARA LA AMPLIACIÓN DE LA RED INTER-BATALLONES V.H.F./ ENCRIPTADOS DEL SERVICIO NACIONAL DE FROTERAS”. “MODELO DE CASETA”

21 Elaborado por : J. Tovar Díaz. “DISEÑO PARA LA CONSTRUCCIÓN DE LA CASETA BLOQUES Y TECHO DE LOS PARA LOS SITIOS DE TRANSMISIÓN DE 2.80m X 2.50m x 2.50m”

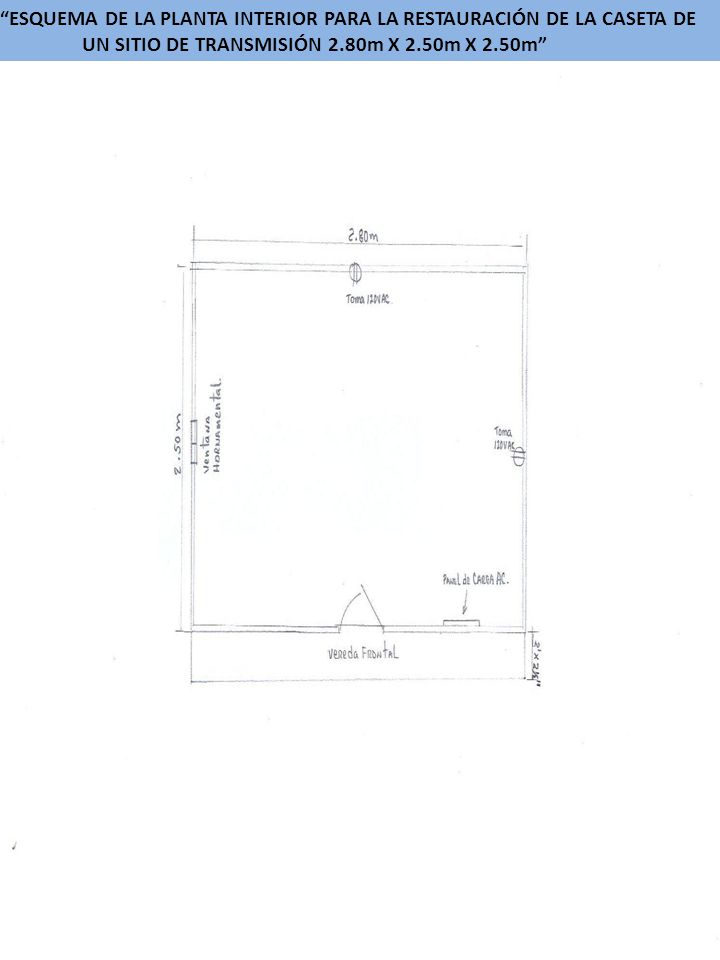

22 “ESQUEMA DE LA PLANTA INTERIOR PARA LA RESTAURACIÓN DE LA CASETA DE
Elaborado por : J. Tovar Díaz. “ESQUEMA DE LA PLANTA INTERIOR PARA LA RESTAURACIÓN DE LA CASETA DE UN SITIO DE TRANSMISIÓN 2.80m X 2.50m X 2.50m”

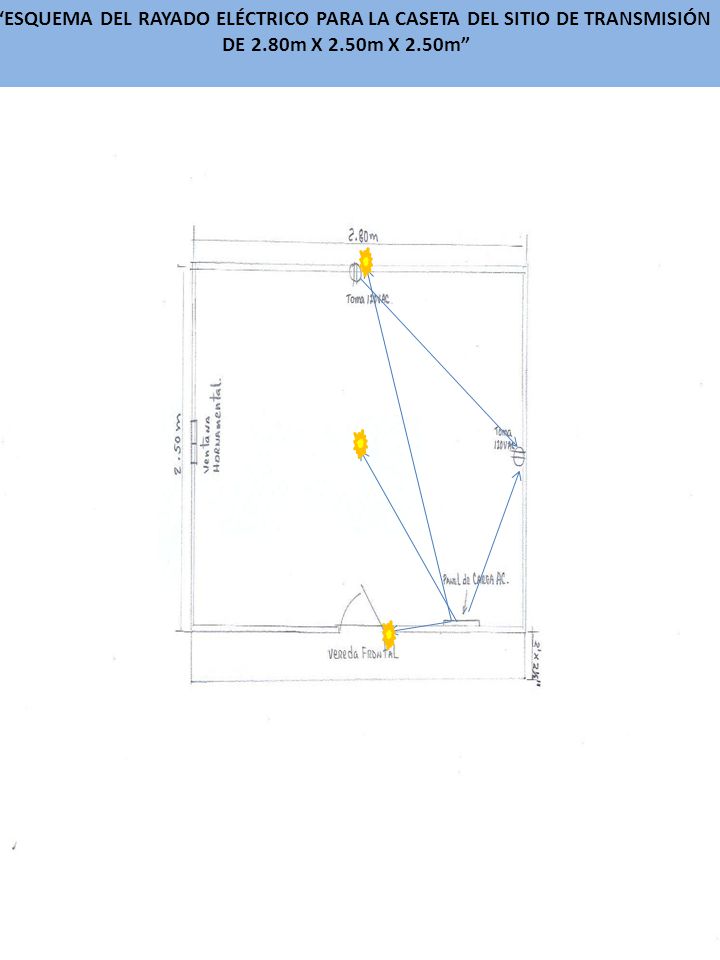

23 “ESQUEMA DEL RAYADO ELÉCTRICO PARA LA CASETA DEL SITIO DE TRANSMISIÓN
Elaborado por : J. Tovar Díaz. “ESQUEMA DEL RAYADO ELÉCTRICO PARA LA CASETA DEL SITIO DE TRANSMISIÓN DE 2.80m X 2.50m X 2.50m”

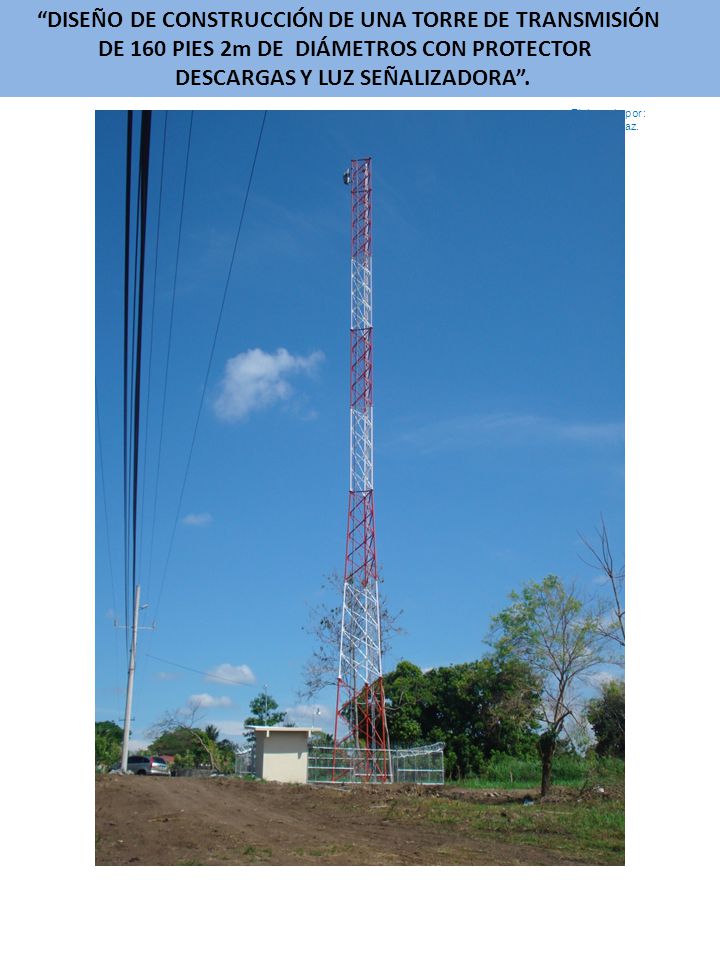

24 “DISEÑO DE CONSTRUCCIÓN DE UNA TORRE DE TRANSMISIÓN
DE 160 PIES 2m DE DIÁMETROS CON PROTECTOR DESCARGAS Y LUZ SEÑALIZADORA”. Elaborado por : J. Tovar Díaz.

25

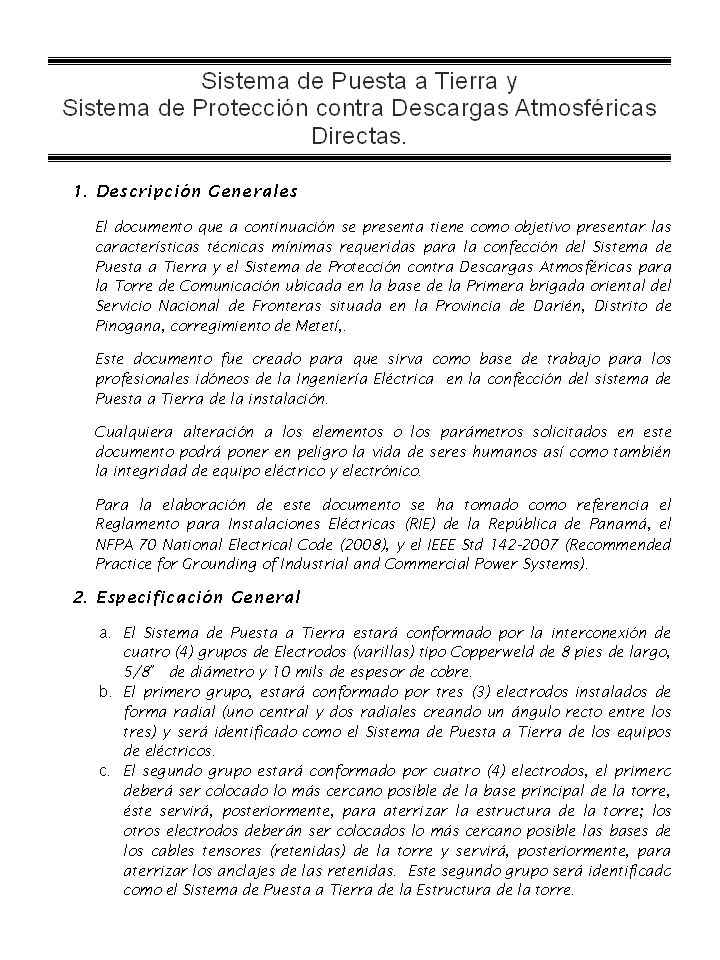

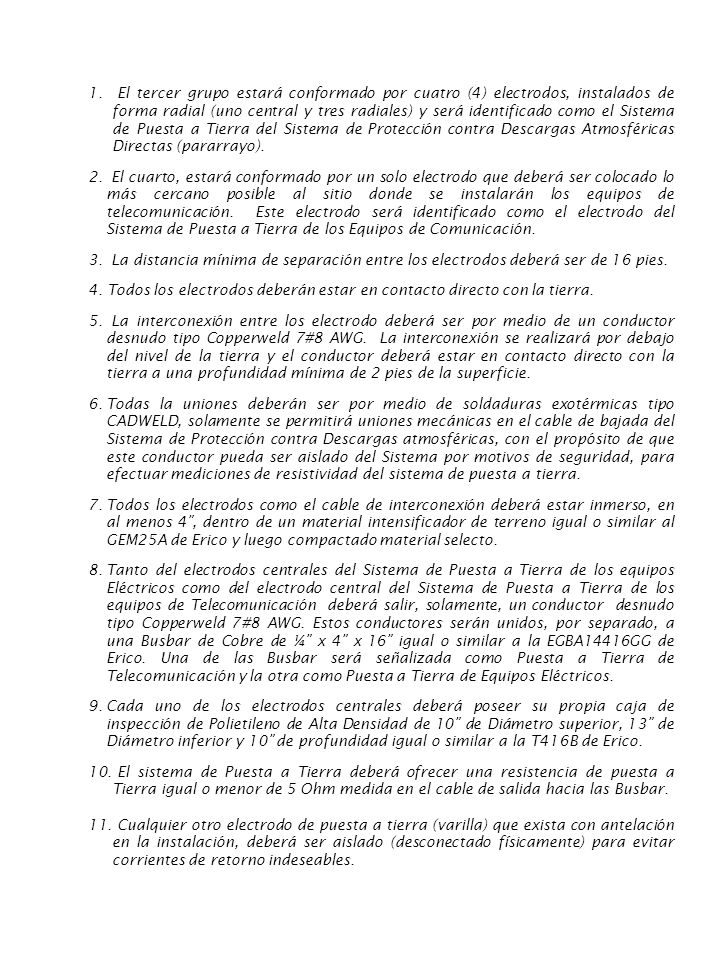

26 El tercer grupo estará conformado por cuatro (4) electrodos, instalados de forma radial (uno central y tres radiales) y será identificado como el Sistema de Puesta a Tierra del Sistema de Protección contra Descargas Atmosféricas Directas (pararrayo). El cuarto, estará conformado por un solo electrodo que deberá ser colocado lo más cercano posible al sitio donde se instalarán los equipos de telecomunicación. Este electrodo será identificado como el electrodo del Sistema de Puesta a Tierra de los Equipos de Comunicación. La distancia mínima de separación entre los electrodos deberá ser de 16 pies. Todos los electrodos deberán estar en contacto directo con la tierra. La interconexión entre los electrodo deberá ser por medio de un conductor desnudo tipo Copperweld 7#8 AWG. La interconexión se realizará por debajo del nivel de la tierra y el conductor deberá estar en contacto directo con la tierra a una profundidad mínima de 2 pies de la superficie. Todas la uniones deberán ser por medio de soldaduras exotérmicas tipo CADWELD, solamente se permitirá uniones mecánicas en el cable de bajada del Sistema de Protección contra Descargas atmosféricas, con el propósito de que este conductor pueda ser aislado del Sistema por motivos de seguridad, para efectuar mediciones de resistividad del sistema de puesta a tierra. Todos los electrodos como el cable de interconexión deberá estar inmerso, en al menos 4”, dentro de un material intensificador de terreno igual o similar al GEM25A de Erico y luego compactado material selecto. Tanto del electrodos centrales del Sistema de Puesta a Tierra de los equipos Eléctricos como del electrodo central del Sistema de Puesta a Tierra de los equipos de Telecomunicación deberá salir, solamente, un conductor desnudo tipo Copperweld 7#8 AWG. Estos conductores serán unidos, por separado, a una Busbar de Cobre de ¼” x 4” x 16” igual o similar a la EGBA14416GG de Erico. Una de las Busbar será señalizada como Puesta a Tierra de Telecomunicación y la otra como Puesta a Tierra de Equipos Eléctricos. Cada uno de los electrodos centrales deberá poseer su propia caja de inspección de Polietileno de Alta Densidad de 10” de Diámetro superior, 13” de Diámetro inferior y 10” de profundidad igual o similar a la T416B de Erico. El sistema de Puesta a Tierra deberá ofrecer una resistencia de puesta a Tierra igual o menor de 5 Ohm medida en el cable de salida hacia las Busbar. 11. Cualquier otro electrodo de puesta a tierra (varilla) que exista con antelación en la instalación, deberá ser aislado (desconectado físicamente) para evitar corrientes de retorno indeseables.

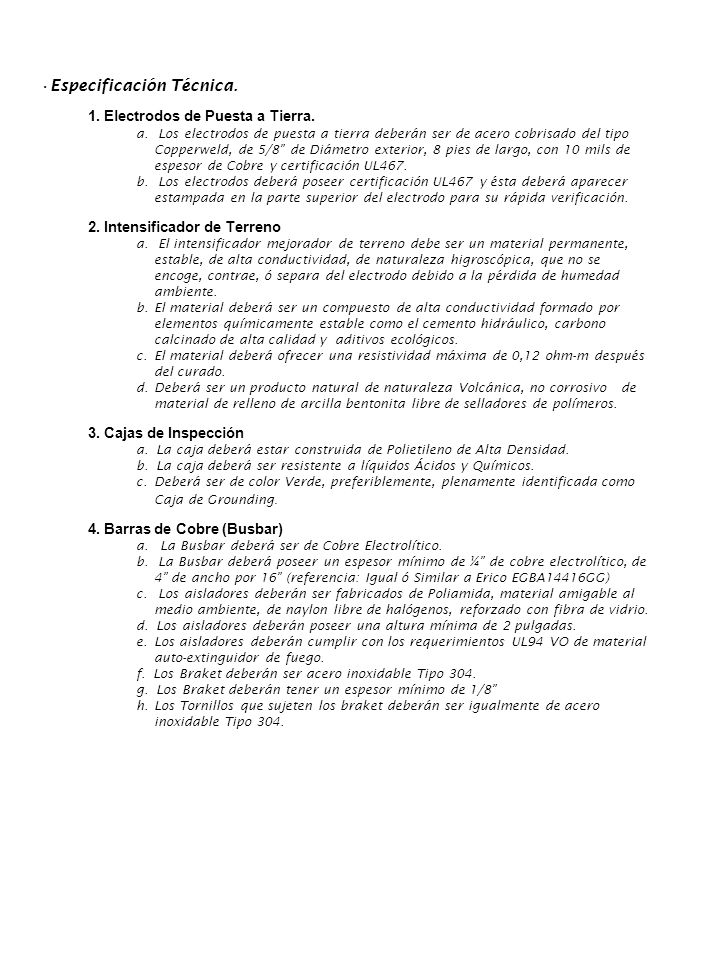

27 Especificación Técnica.
Electrodos de Puesta a Tierra. Los electrodos de puesta a tierra deberán ser de acero cobrisado del tipo Copperweld, de 5/8” de Diámetro exterior, 8 pies de largo, con 10 mils de espesor de Cobre y certificación UL467. Los electrodos deberá poseer certificación UL467 y ésta deberá aparecer estampada en la parte superior del electrodo para su rápida verificación. Intensificador de Terreno El intensificador mejorador de terreno debe ser un material permanente, estable, de alta conductividad, de naturaleza higroscópica, que no se encoge, contrae, ó separa del electrodo debido a la pérdida de humedad ambiente. El material deberá ser un compuesto de alta conductividad formado por elementos químicamente estable como el cemento hidráulico, carbono calcinado de alta calidad y aditivos ecológicos. El material deberá ofrecer una resistividad máxima de 0,12 ohm-m después del curado. Deberá ser un producto natural de naturaleza Volcánica, no corrosivo de material de relleno de arcilla bentonita libre de selladores de polímeros. Cajas de Inspección La caja deberá estar construida de Polietileno de Alta Densidad. La caja deberá ser resistente a líquidos Ácidos y Químicos. Deberá ser de color Verde, preferiblemente, plenamente identificada como Caja de Grounding. Barras de Cobre (Busbar) La Busbar deberá ser de Cobre Electrolítico. La Busbar deberá poseer un espesor mínimo de ¼” de cobre electrolítico, de 4” de ancho por 16” (referencia: Igual ó Similar a Erico EGBA14416GG) Los aisladores deberán ser fabricados de Poliamida, material amigable al medio ambiente, de naylon libre de halógenos, reforzado con fibra de vidrio. Los aisladores deberán poseer una altura mínima de 2 pulgadas. Los aisladores deberán cumplir con los requerimientos UL94 VO de material auto-extinguidor de fuego. Los Braket deberán ser acero inoxidable Tipo 304. Los Braket deberán tener un espesor mínimo de 1/8” Los Tornillos que sujeten los braket deberán ser igualmente de acero inoxidable Tipo 304.

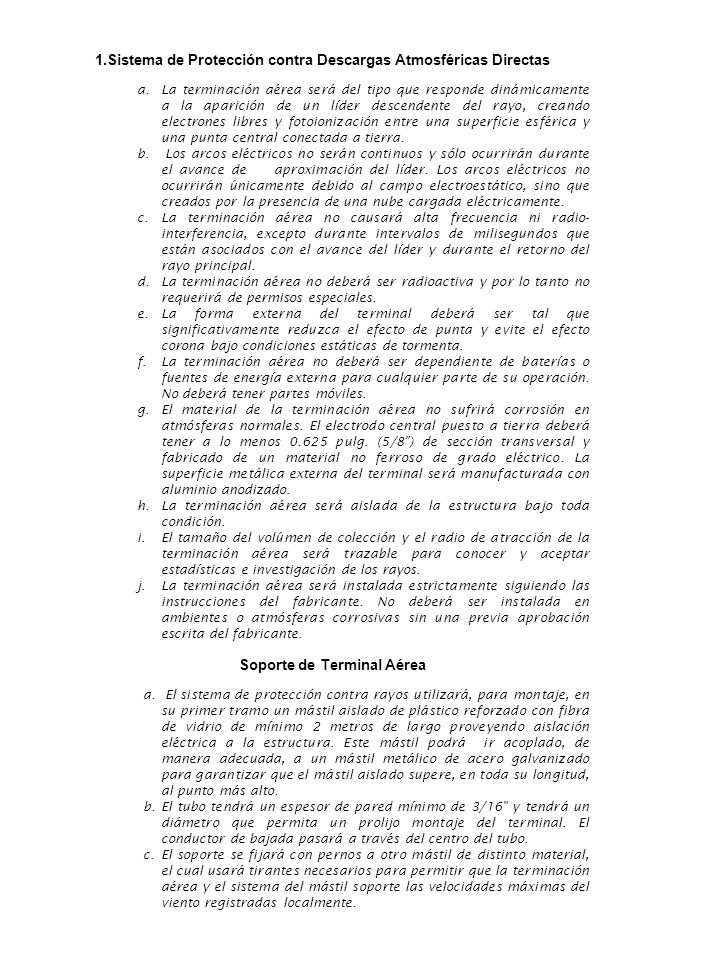

28 Soporte de Terminal Aérea
Sistema de Protección contra Descargas Atmosféricas Directas La terminación aérea será del tipo que responde dinámicamente a la aparición de un líder descendente del rayo, creando electrones libres y fotoionización entre una superficie esférica y una punta central conectada a tierra. Los arcos eléctricos no serán continuos y sólo ocurrirán durante el avance de aproximación del líder. Los arcos eléctricos no ocurrirán únicamente debido al campo electroestático, sino que creados por la presencia de una nube cargada eléctricamente. La terminación aérea no causará alta frecuencia ni radio-interferencia, excepto durante intervalos de milisegundos que están asociados con el avance del líder y durante el retorno del rayo principal. La terminación aérea no deberá ser radioactiva y por lo tanto no requerirá de permisos especiales. La forma externa del terminal deberá ser tal que significativamente reduzca el efecto de punta y evite el efecto corona bajo condiciones estáticas de tormenta. La terminación aérea no deberá ser dependiente de baterías o fuentes de energía externa para cualquier parte de su operación. No deberá tener partes móviles. El material de la terminación aérea no sufrirá corrosión en atmósferas normales. El electrodo central puesto a tierra deberá tener a lo menos pulg. (5/8”) de sección transversal y fabricado de un material no ferroso de grado eléctrico. La superficie metálica externa del terminal será manufacturada con aluminio anodizado. La terminación aérea será aislada de la estructura bajo toda condición. El tamaño del volúmen de colección y el radio de atracción de la terminación aérea será trazable para conocer y aceptar estadísticas e investigación de los rayos. La terminación aérea será instalada estrictamente siguiendo las instrucciones del fabricante. No deberá ser instalada en ambientes o atmósferas corrosivas sin una previa aprobación escrita del fabricante. Soporte de Terminal Aérea El sistema de protección contra rayos utilizará, para montaje, en su primer tramo un mástil aislado de plástico reforzado con fibra de vidrio de mínimo 2 metros de largo proveyendo aislación eléctrica a la estructura. Este mástil podrá ir acoplado, de manera adecuada, a un mástil metálico de acero galvanizado para garantizar que el mástil aislado supere, en toda su longitud, al punto más alto. El tubo tendrá un espesor de pared mínimo de 3/16" y tendrá un diámetro que permita un prolijo montaje del terminal. El conductor de bajada pasará a través del centro del tubo. El soporte se fijará con pernos a otro mástil de distinto material, el cual usará tirantes necesarios para permitir que la terminación aérea y el sistema del mástil soporte las velocidades máximas del viento registradas localmente.

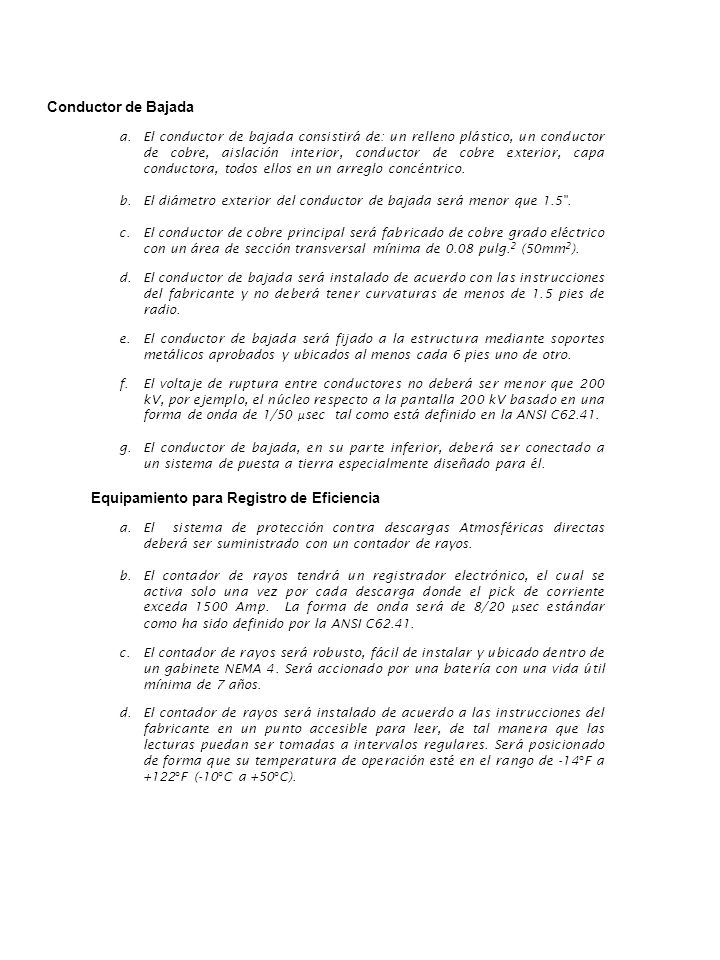

29 Equipamiento para Registro de Eficiencia
Conductor de Bajada El conductor de bajada consistirá de: un relleno plástico, un conductor de cobre, aislación interior, conductor de cobre exterior, capa conductora, todos ellos en un arreglo concéntrico. El diámetro exterior del conductor de bajada será menor que 1.5". El conductor de cobre principal será fabricado de cobre grado eléctrico con un área de sección transversal mínima de 0.08 pulg.2 (50mm2). El conductor de bajada será instalado de acuerdo con las instrucciones del fabricante y no deberá tener curvaturas de menos de 1.5 pies de radio. El conductor de bajada será fijado a la estructura mediante soportes metálicos aprobados y ubicados al menos cada 6 pies uno de otro. El voltaje de ruptura entre conductores no deberá ser menor que 200 kV, por ejemplo, el núcleo respecto a la pantalla 200 kV basado en una forma de onda de 1/50 μsec tal como está definido en la ANSI C62.41. El conductor de bajada, en su parte inferior, deberá ser conectado a un sistema de puesta a tierra especialmente diseñado para él. Equipamiento para Registro de Eficiencia El sistema de protección contra descargas Atmosféricas directas deberá ser suministrado con un contador de rayos. El contador de rayos tendrá un registrador electrónico, el cual se activa solo una vez por cada descarga donde el pick de corriente exceda 1500 Amp. La forma de onda será de 8/20 μsec estándar como ha sido definido por la ANSI C62.41. El contador de rayos será robusto, fácil de instalar y ubicado dentro de un gabinete NEMA 4. Será accionado por una batería con una vida útil mínima de 7 años. El contador de rayos será instalado de acuerdo a las instrucciones del fabricante en un punto accesible para leer, de tal manera que las lecturas puedan ser tomadas a intervalos regulares. Será posicionado de forma que su temperatura de operación esté en el rango de -14°F a +122°F (-10°C a +50°C).

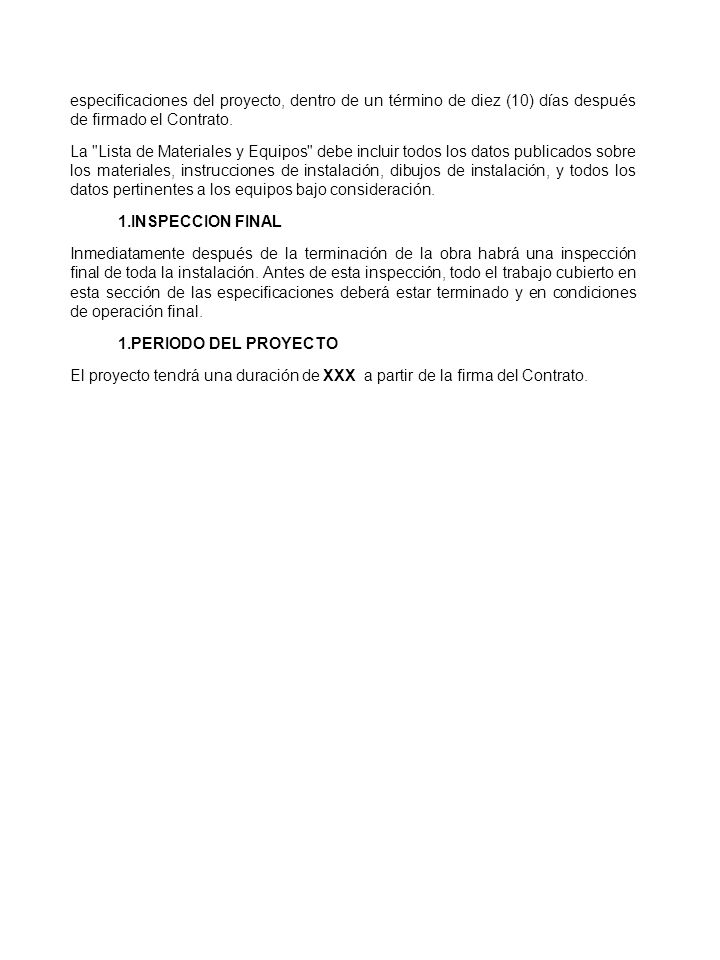

30 especificaciones del proyecto, dentro de un término de diez (10) días después de firmado el Contrato. La "Lista de Materiales y Equipos" debe incluir todos los datos publicados sobre los materiales, instrucciones de instalación, dibujos de instalación, y todos los datos pertinentes a los equipos bajo consideración. INSPECCION FINAL Inmediatamente después de la terminación de la obra habrá una inspección final de toda la instalación. Antes de esta inspección, todo el trabajo cubierto en esta sección de las especificaciones deberá estar terminado y en condiciones de operación final. PERIODO DEL PROYECTO El proyecto tendrá una duración de XXX a partir de la firma del Contrato.

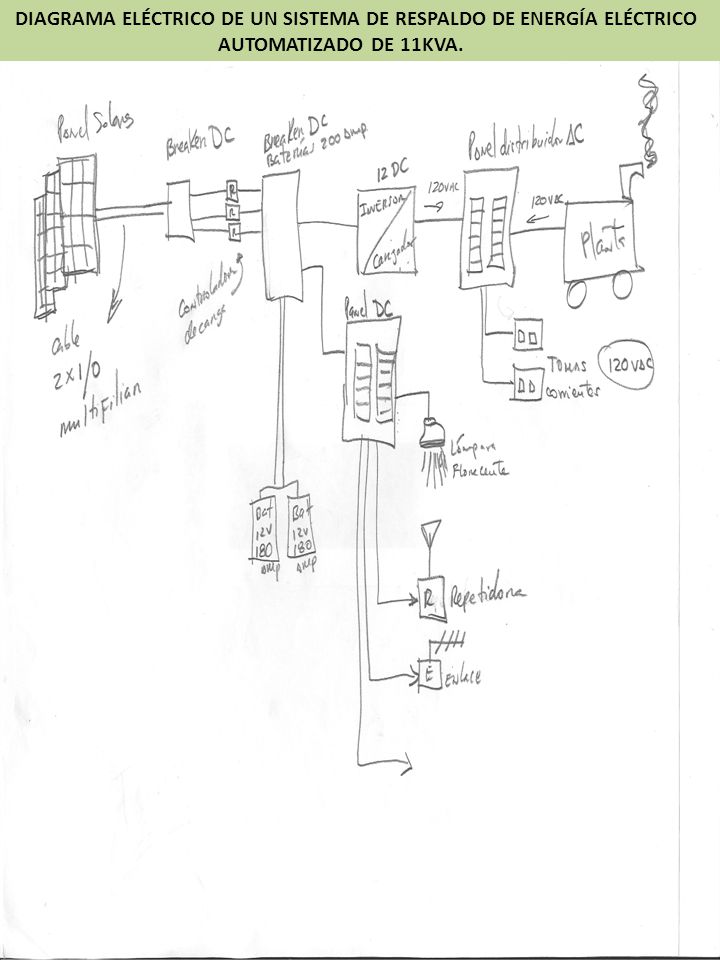

31 DIAGRAMA ELÉCTRICO DE UN SISTEMA DE RESPALDO DE ENERGÍA ELÉCTRICO
AUTOMATIZADO DE 11KVA.

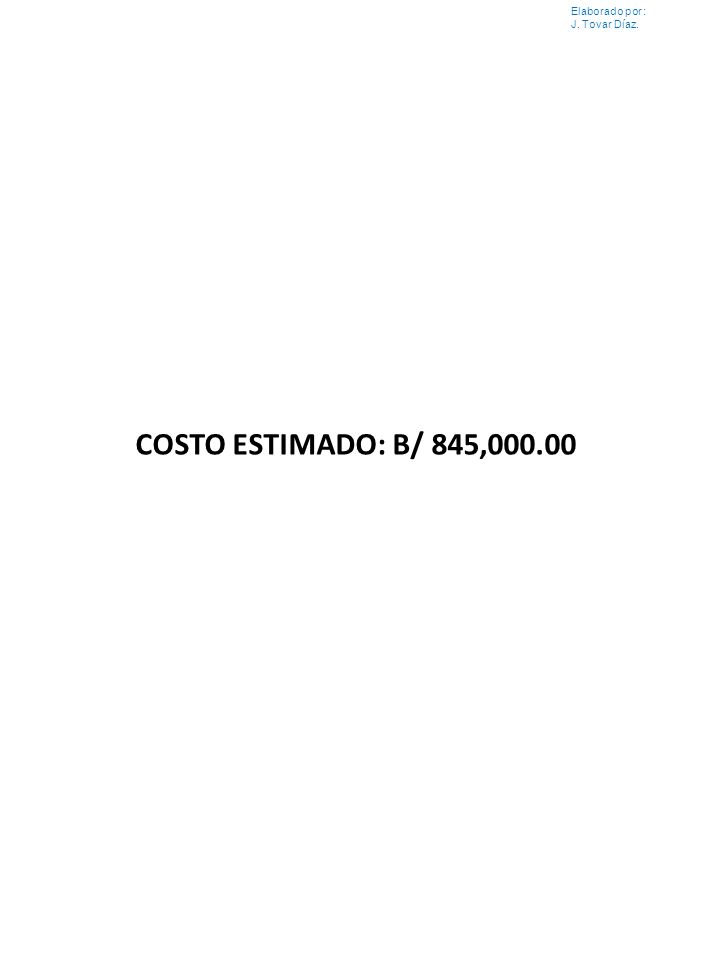

32 Elaborado por : J. Tovar Díaz. COSTO ESTIMADO: B/ 845,000.00

33 SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA
