1 Desmontaje y Montaje IMAC 2006 17 Pulgadas
SMR 1ºB

2 27/5/2015 Miembros del trabajo Noel Urbistondo Tomas Mendoza
Ignacio Camino José Carlos Montenegro Francisco Baquero Martin Santiago Quintero Raúl Fernández Juan José Castro Guillermo Picardo David San Román 27/5/2015

3 Desmontaje

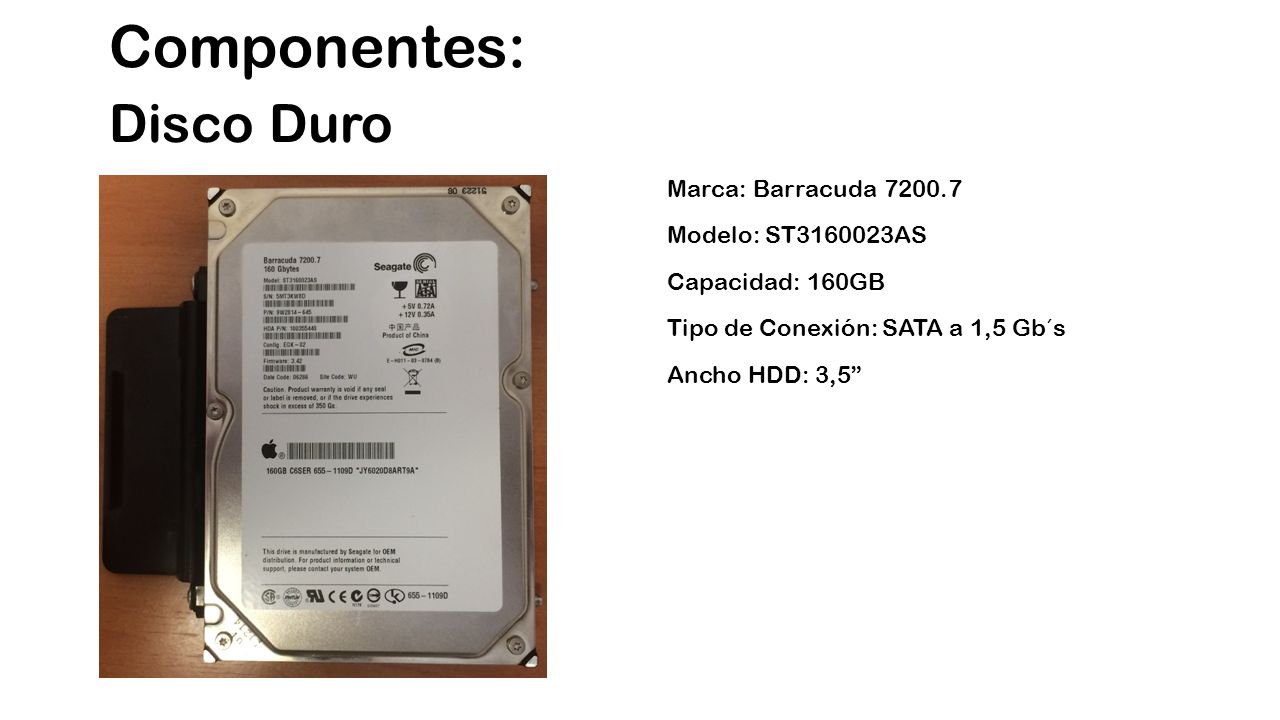

4 Componentes: Disco Duro Marca: Barracuda 7200.7 Modelo: ST3160023AS
Capacidad: 160GB Tipo de Conexión: SATA a 1,5 Gb´s Ancho HDD: 3,5”

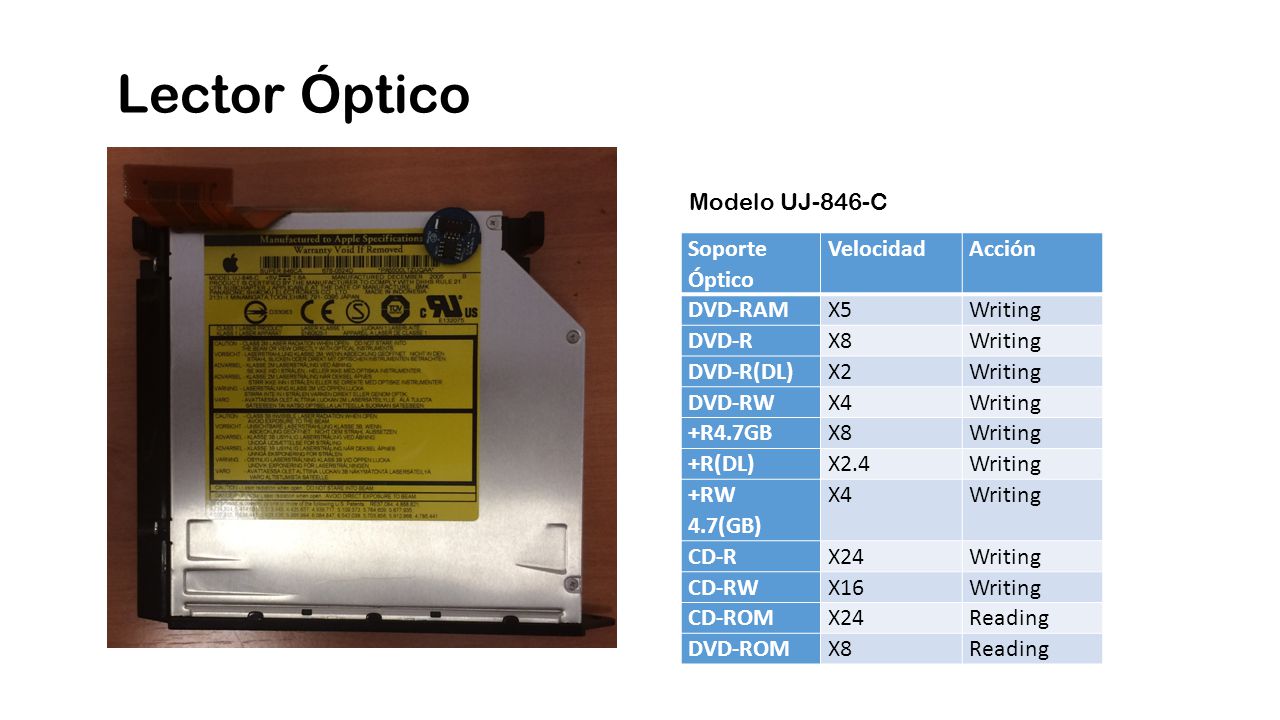

5 Lector Óptico Modelo UJ-846-C Soporte Óptico Velocidad Acción DVD-RAM
X5 Writing DVD-R X8 DVD-R(DL) X2 DVD-RW X4 +R4.7GB +R(DL) X2.4 +RW 4.7(GB) CD-R X24 CD-RW X16 CD-ROM Reading DVD-ROM

6 Memorias RAM Marca: Hynix Nombre en PC : PC-5300
Capacidad en MB : 512 MB Numero de serie: HYMP564S64BP6-Y5 AB-T Tipo DDR: DDR2-667 Velocidad de memoria: 533 Mhz Tipo de memoria SO-DIMM Latencia cas : 5 200 pines Voltaje 1.8 v

7 Microprocesador Marca : Intel Modelo : T2400

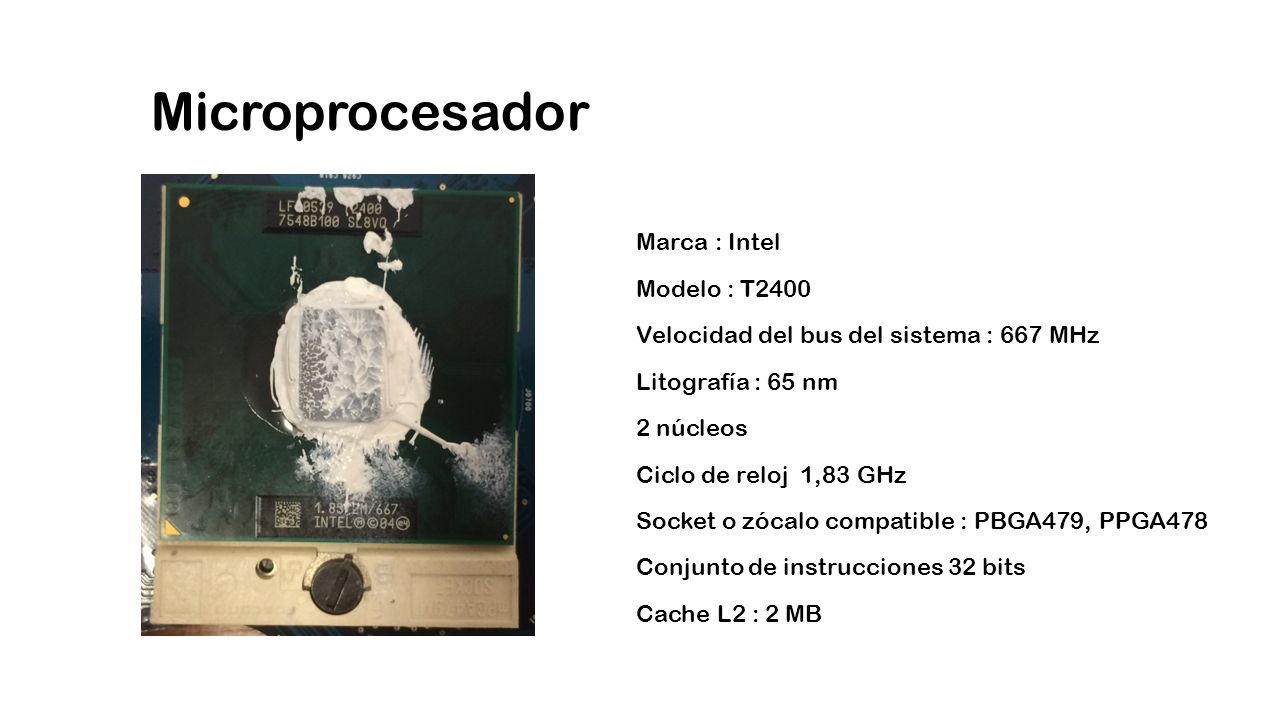

Marca : Intel Modelo : T2400 Velocidad del bus del sistema : 667 MHz Litografía : 65 nm 2 núcleos Ciclo de reloj 1,83 GHz Socket o zócalo compatible : PBGA479, PPGA478 Conjunto de instrucciones 32 bits Cache L2 : 2 MB

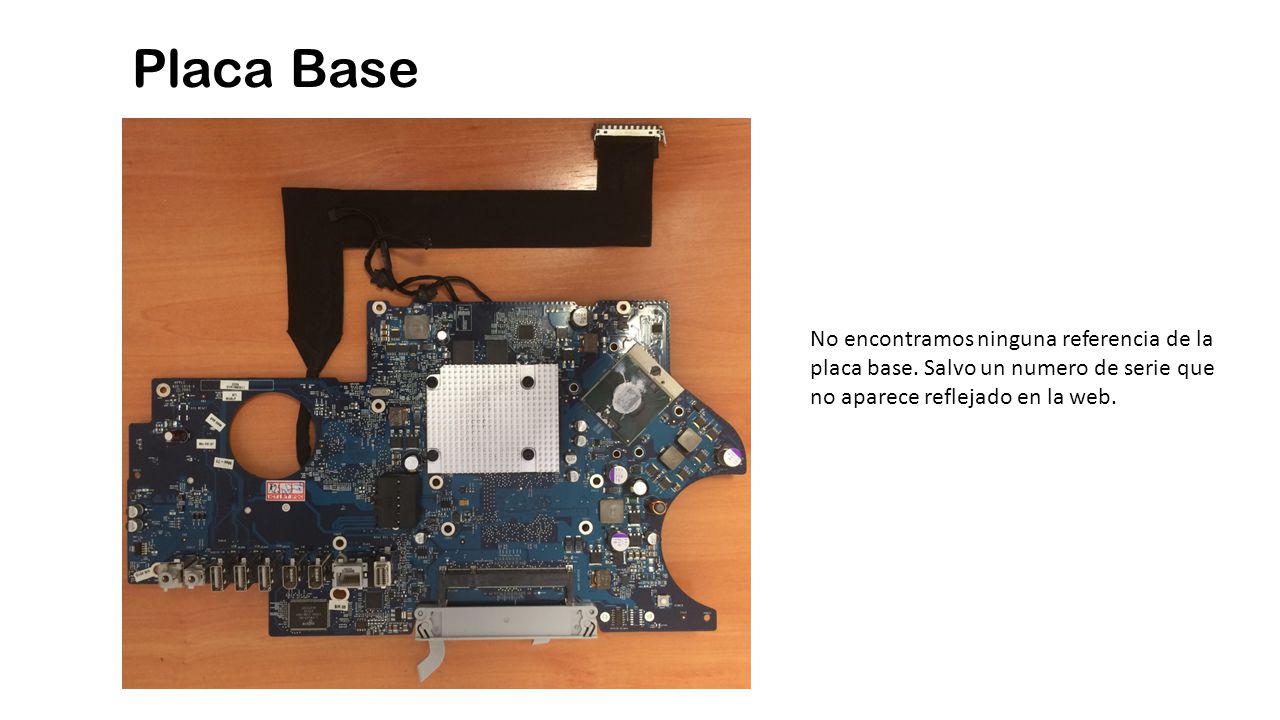

8 Placa Base No encontramos ninguna referencia de la placa base. Salvo un numero de serie que no aparece reflejado en la web.

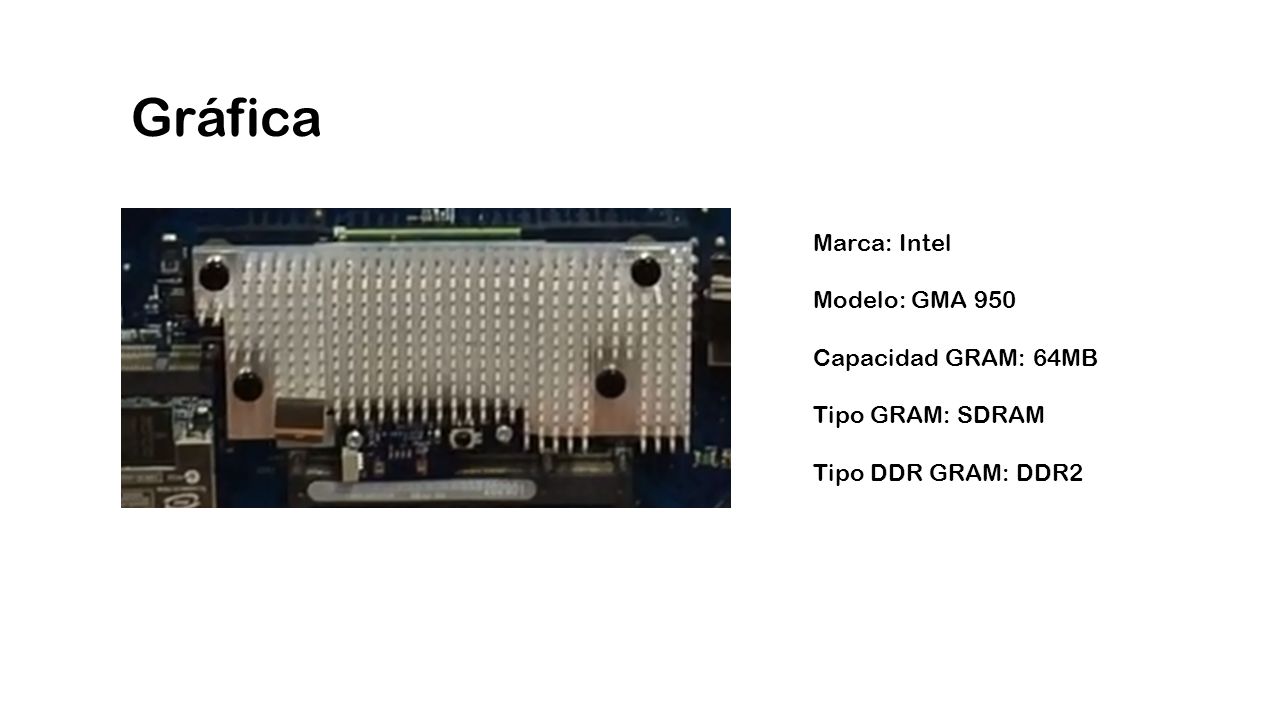

9 Gráfica Marca: Intel Modelo: GMA 950 Capacidad GRAM: 64MB
Tipo GRAM: SDRAM Tipo DDR GRAM: DDR2

10 Tarjeta de Red Built-In 10/100 1000BASE-T (Gigabit)

11 Conectores Parte Trasera

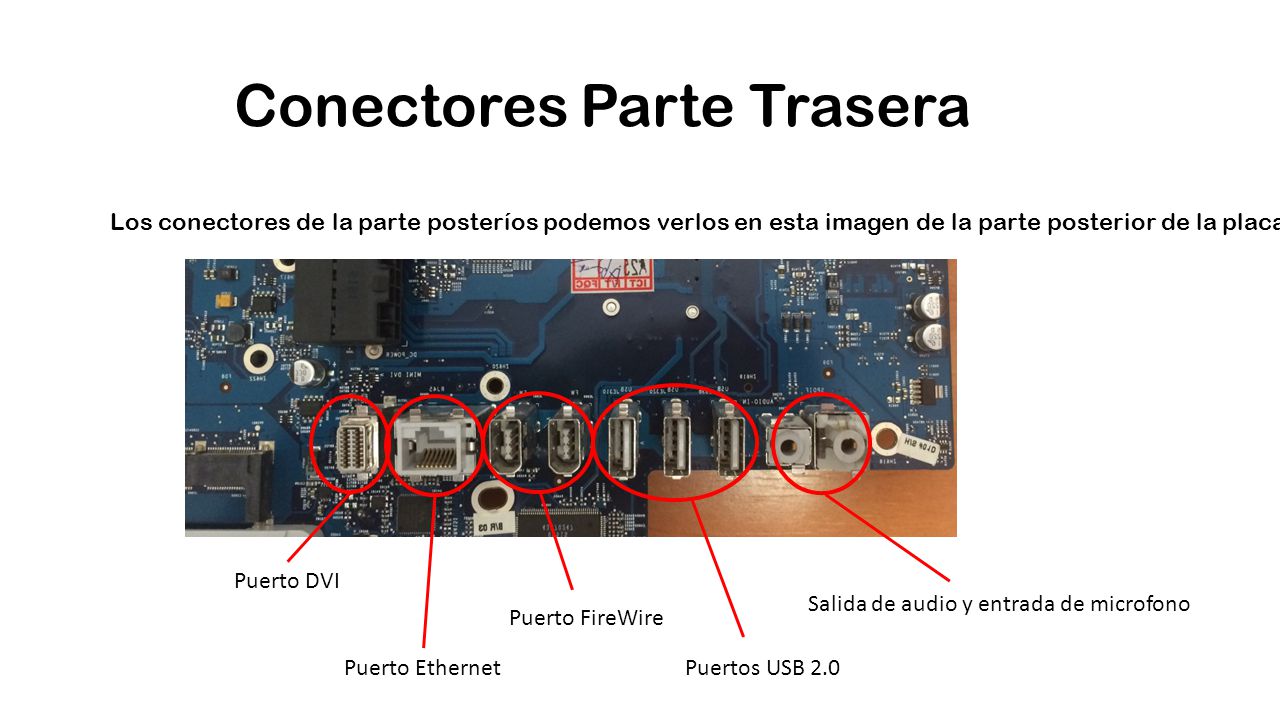

Los conectores de la parte posteríos podemos verlos en esta imagen de la parte posterior de la placa base Puerto DVI Salida de audio y entrada de microfono Puerto FireWire Puerto Ethernet Puertos USB 2.0

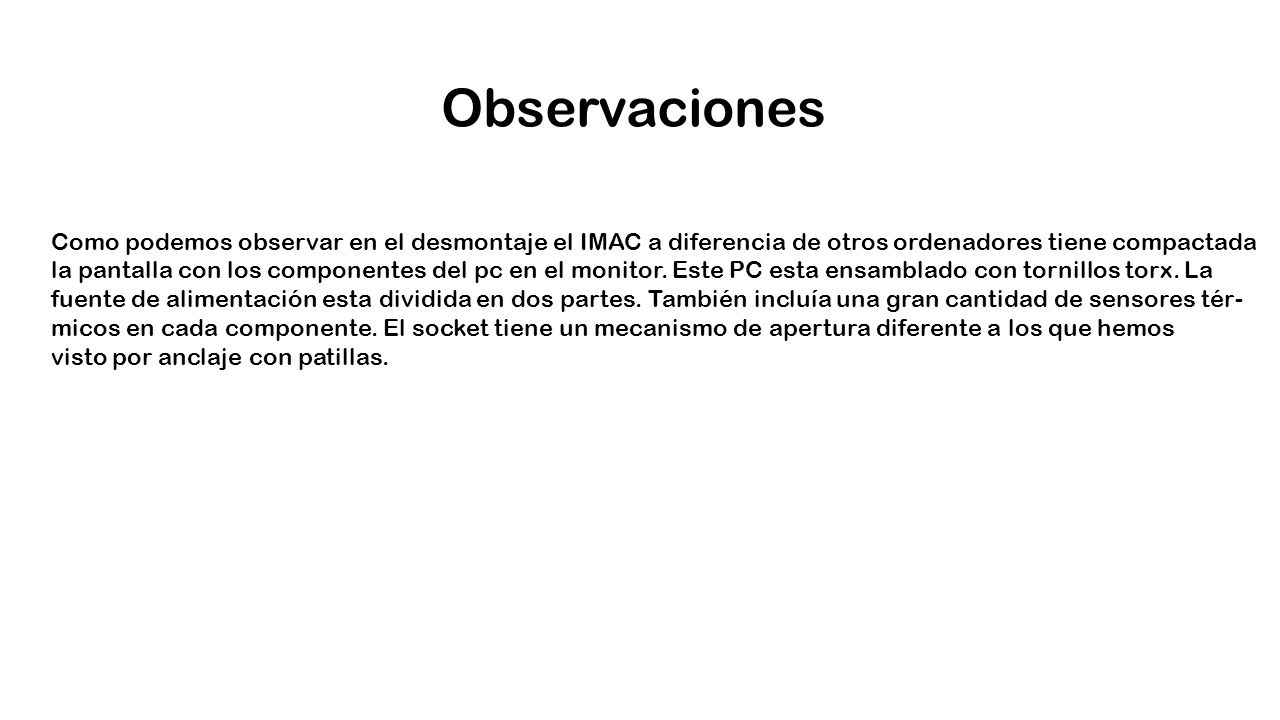

12 Observaciones Como podemos observar en el desmontaje el IMAC a diferencia de otros ordenadores tiene compactada la pantalla con los componentes del pc en el monitor. Este PC esta ensamblado con tornillos torx. La fuente de alimentación esta dividida en dos partes. También incluía una gran cantidad de sensores tér- micos en cada componente. El socket tiene un mecanismo de apertura diferente a los que hemos visto por anclaje con patillas.
