PROYECTO INGENIERIA DE SOFTWARE Facultad de Ingeniería UDELAR
BPM-NODUM FASE INICIAL Grupo 8 PIS 2009
2
EMPRESA: NODUM Es una empresa dedicada a proveer sistemas ERP a empresas u organizaciones en la región latinoamericana. Cuenta con una suite de herramientas propias para modelar los procesos de negocio en forma natural
3
PROYECTO BPM-NODUM Descripción del proyecto
¿ Como se distribuyó los RRHH ? ¿ Que estimaciones se hicieron ? ¿ Que se va a realizar (alcance) ? ¿ Qué se lleva realizado hasta el momento ? ¿ Es factible el proyecto ?
4
Descripción del Proyecto
Se desea construir una aplicación que permita modelar procesos de negocios usando el estándar BPMN, de modo que interactúe con el sistema del cliente Nodum y que mejore sustancialmente la interfaz gráfica del mismo y dotándolo de una visualización correcta del historial del proceso al que se quiere referir un usuario.
5
OBJETIVOS DEL PROYECTO
Diseñador Gráfico de los Procesos según normas especificadas BPMI (BPMI.org/OMG). (!) Definición y Registración de Atributos de Actividades de los Procesos (Ej. Actividad antecesora, manual o por sistema, roles, etc.). (!) Definición de Datos Básicos Conceptuales de las Actividades del Proceso (Ej. Cliente, Producto, Precio…) (!) Diseño de Estructura Soporte de los Procesos de tal forma de utilizar como base de menú gráfico. (!)
6

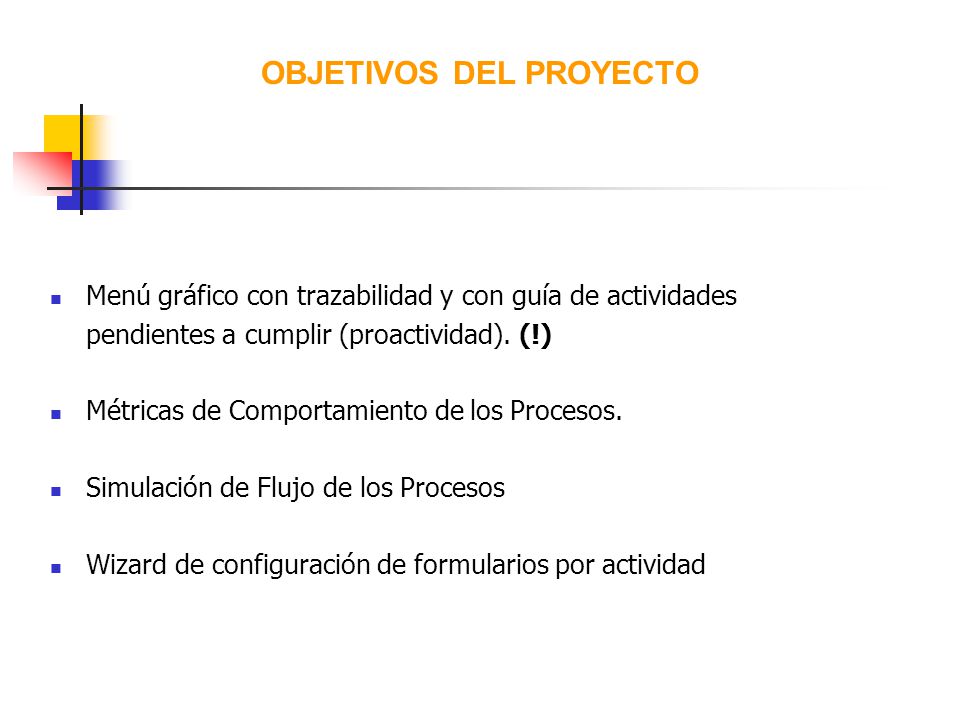

OBJETIVOS DEL PROYECTO
Menú gráfico con trazabilidad y con guía de actividades pendientes a cumplir (proactividad). (!) Métricas de Comportamiento de los Procesos. Simulación de Flujo de los Procesos Wizard de configuración de formularios por actividad
7

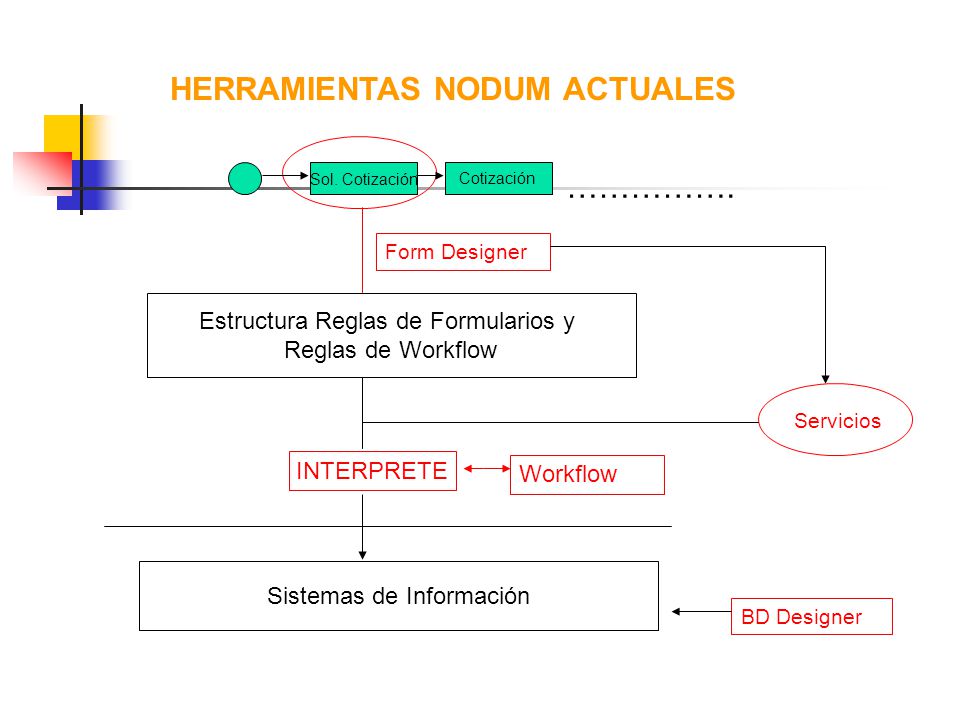

HERRAMIENTAS NODUM ACTUALES
Cotización Sol. Cotización ……………. Estructura Reglas de Formularios y Reglas de Workflow Form Designer Sistemas de Información INTERPRETE Workflow Servicios BD Designer
8
Menú gráfico y proactivo

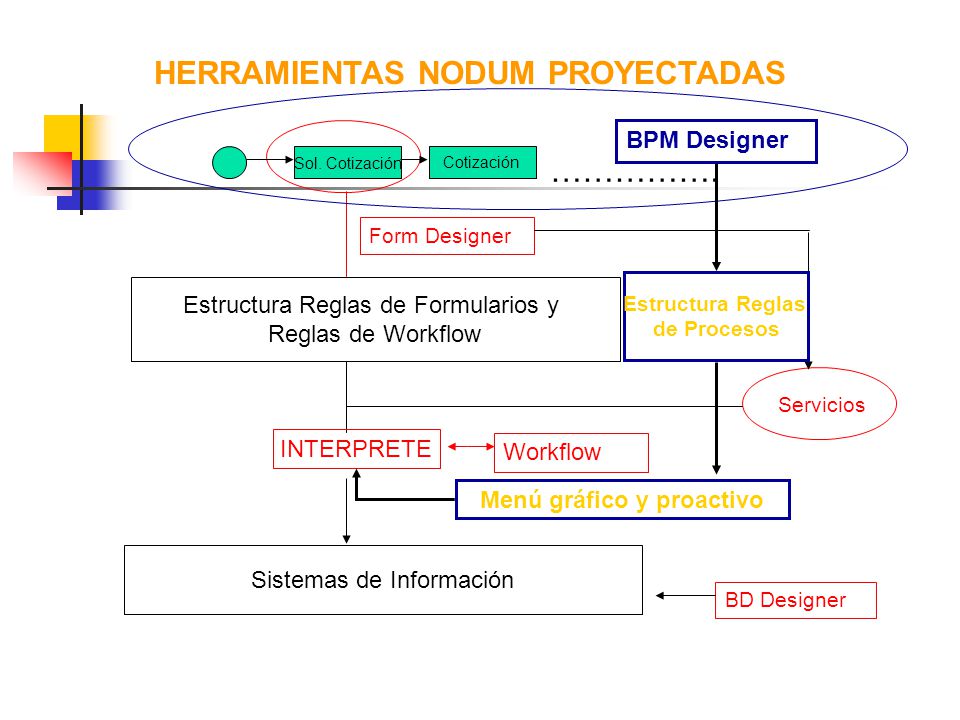

HERRAMIENTAS NODUM PROYECTADAS BPM Designer Sol. Cotización Cotización ……………. Form Designer Estructura Reglas de Formularios y Reglas de Workflow Estructura Reglas de Procesos Servicios INTERPRETE Workflow Menú gráfico y proactivo Sistemas de Información BD Designer
9
¿Cómo se distribuyó los RRHH?
Conformación del grupo Forma de trabajo Esfuerzo realizado hasta el momento
10

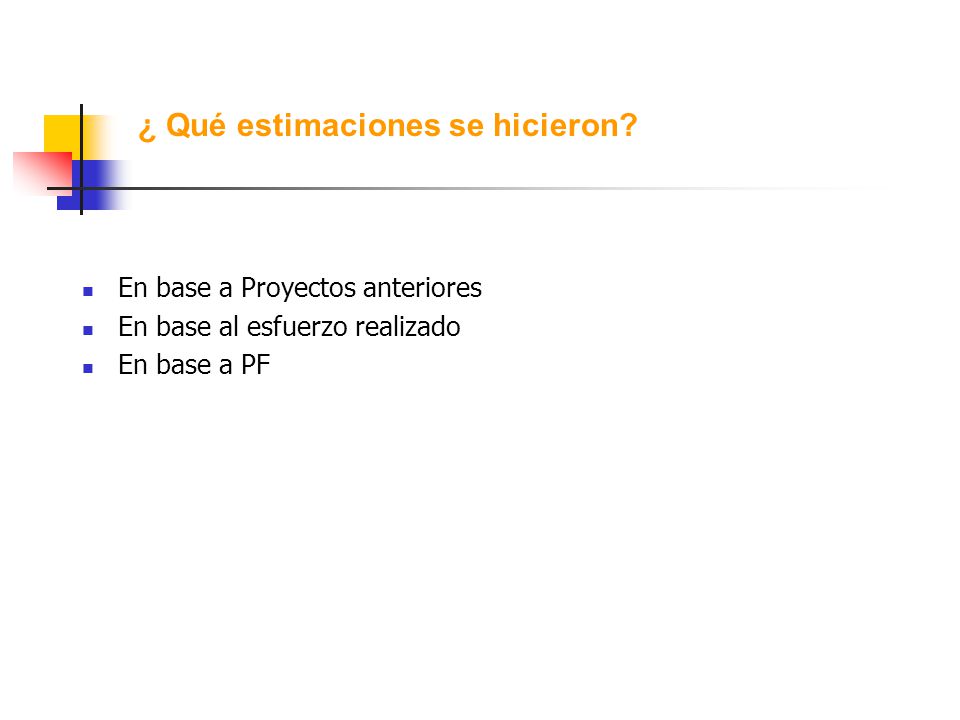

¿ Qué estimaciones se hicieron?
En base a Proyectos anteriores En base al esfuerzo realizado En base a PF
11
ALCANCE DEL PROYECTO Se implementara un Diseñador Gráfico de los Procesos Diseño de procesos, según normas especificadas BPMI (BPMI.org/OMG). Definición y asociación de atributos y formularios a los componentes del proceso. Exportar e Importar a XML. Generación del proceso en la base del motor del workflow (aplicaciones NODUM) Se implementara la totalidad de los componentes BPMN, Solicitados. Servicio de validación de procesos
12
ALCANCE DEL PROYECTO Modificaciones en el Motor del workflow
Se implementara un Navegador de procesos Muestra los procesos en activos. Despliega gráficamente el proceso seleccionado Trazabilidad de tareas Acceder a formularios por tarea Ver tareas pendientes
13

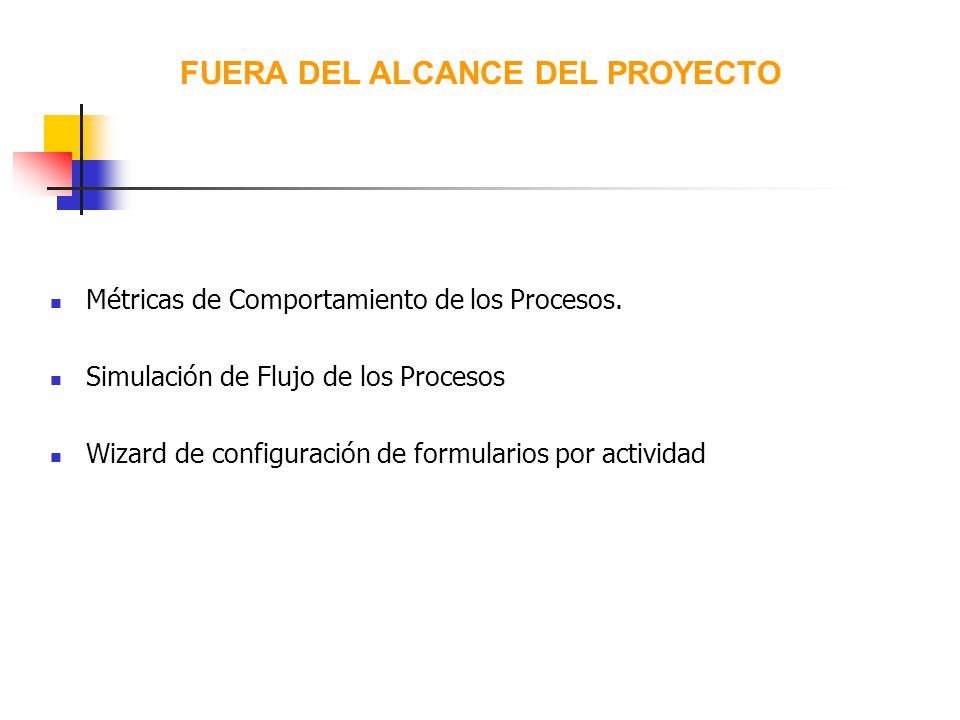

FUERA DEL ALCANCE DEL PROYECTO
Métricas de Comportamiento de los Procesos. Simulación de Flujo de los Procesos Wizard de configuración de formularios por actividad
14
OBSERVACIONES El alcance del proyecto, esta sujeto a las modificaciones que se deban implementar en el Motor del workflow, existente en la aplicación NODUM
15

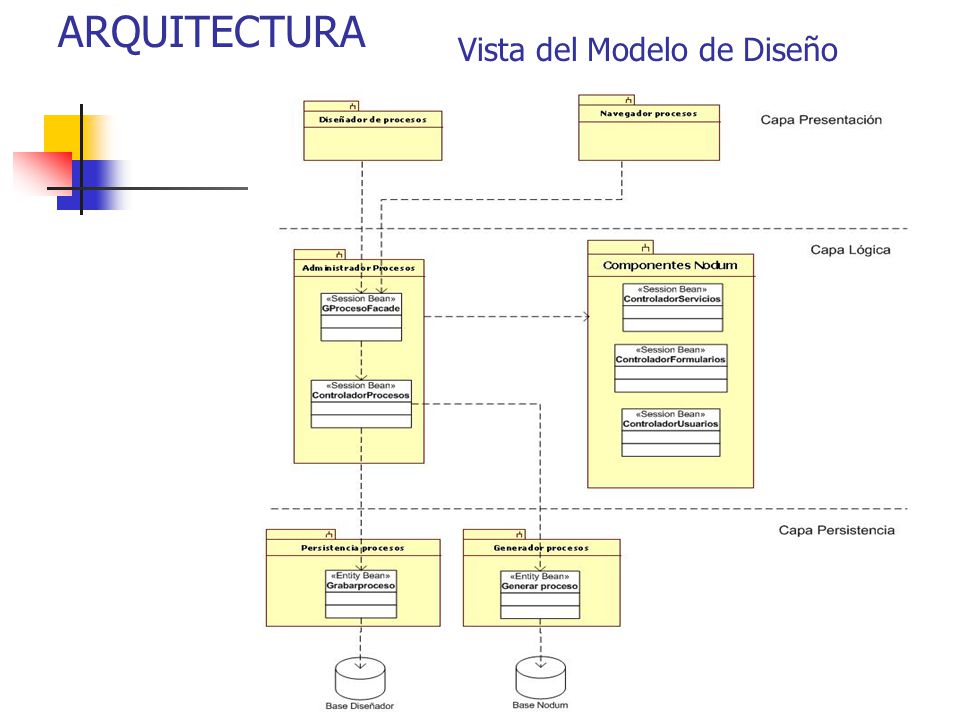

ARQUITECTURA Vista del Modelo de Diseño
16

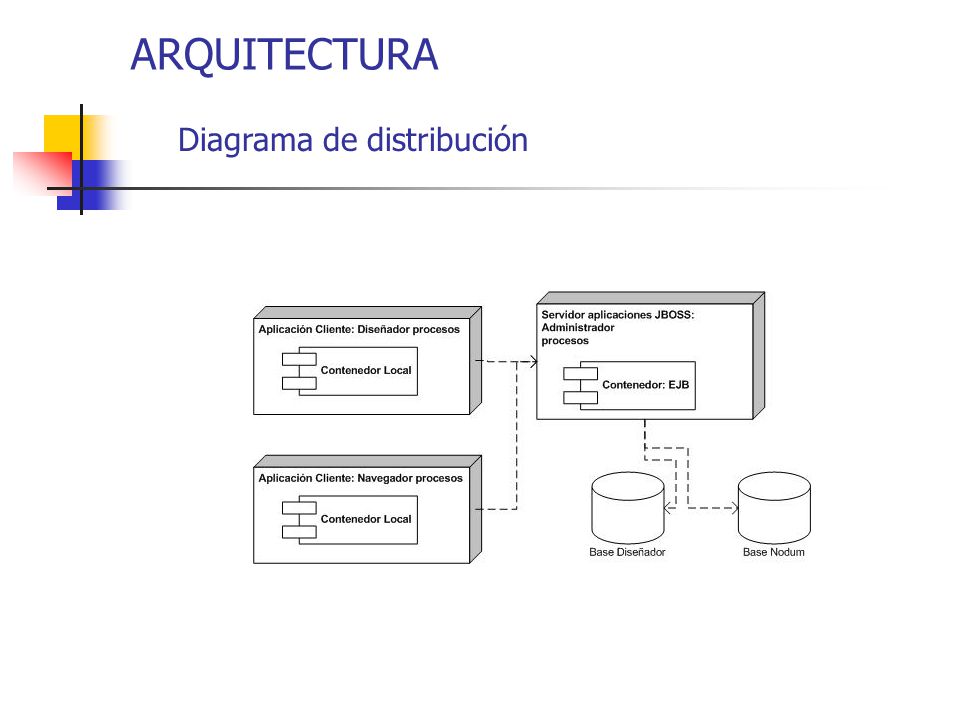

ARQUITECTURA Diagrama de distribución
17
ARQUITECTURA Diagrama de distribución
18
TECNOLOGÍAS - JAVA J2EE - SQL puro
(para desarrollo: SQL SERVER 2005 EXPRESS) - JBOSS 4.0.4 - JPA - JGraphX (Editor grafico) - IDE: Eclipse Galileo + Plugin Visual Editor
