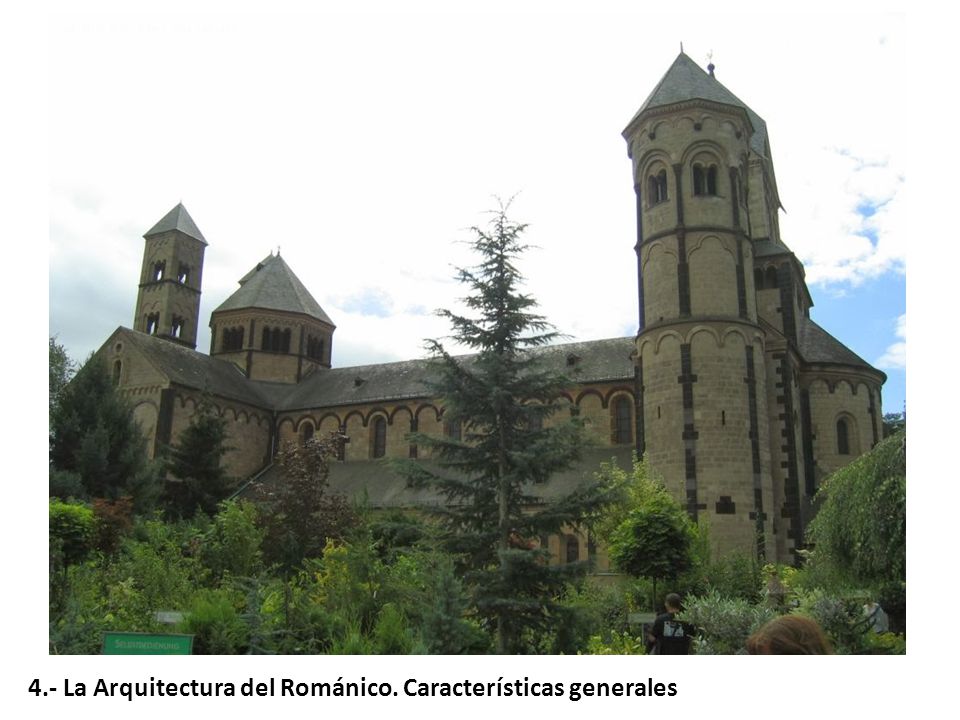

4.- La Arquitectura del Románico. Características generales

Presentación del tema: "4.- La Arquitectura del Románico. Características generales"— Transcripción de la presentación:

1 4.- La Arquitectura del Románico. Características generales

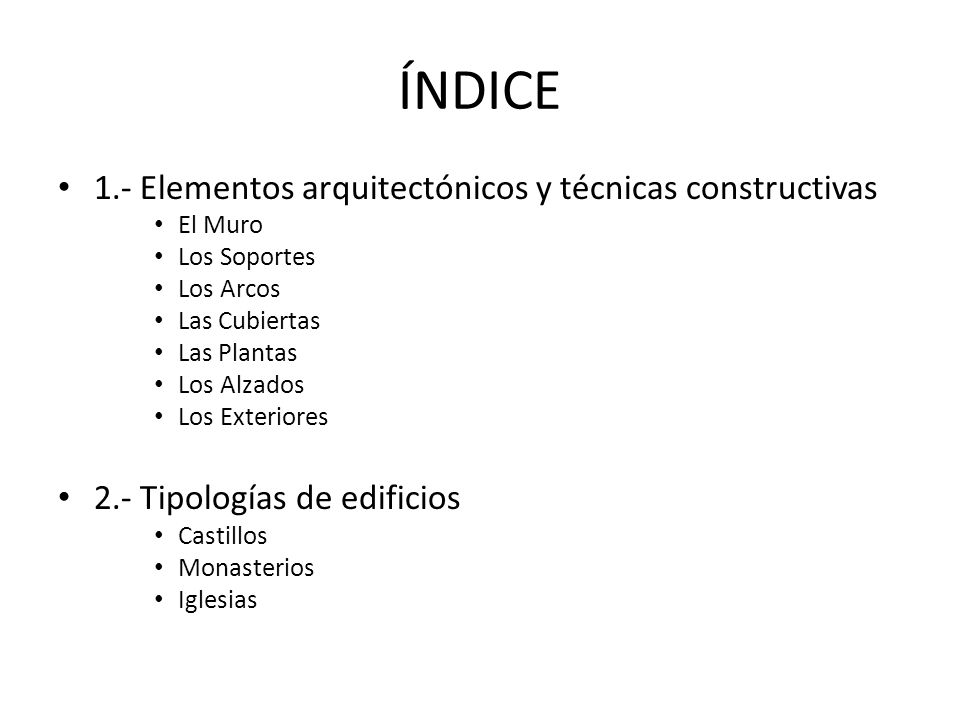

2 ÍNDICE 1.- Elementos arquitectónicos y técnicas constructivas
El Muro Los Soportes Los Arcos Las Cubiertas Las Plantas Los Alzados Los Exteriores 2.- Tipologías de edificios Castillos Monasterios Iglesias

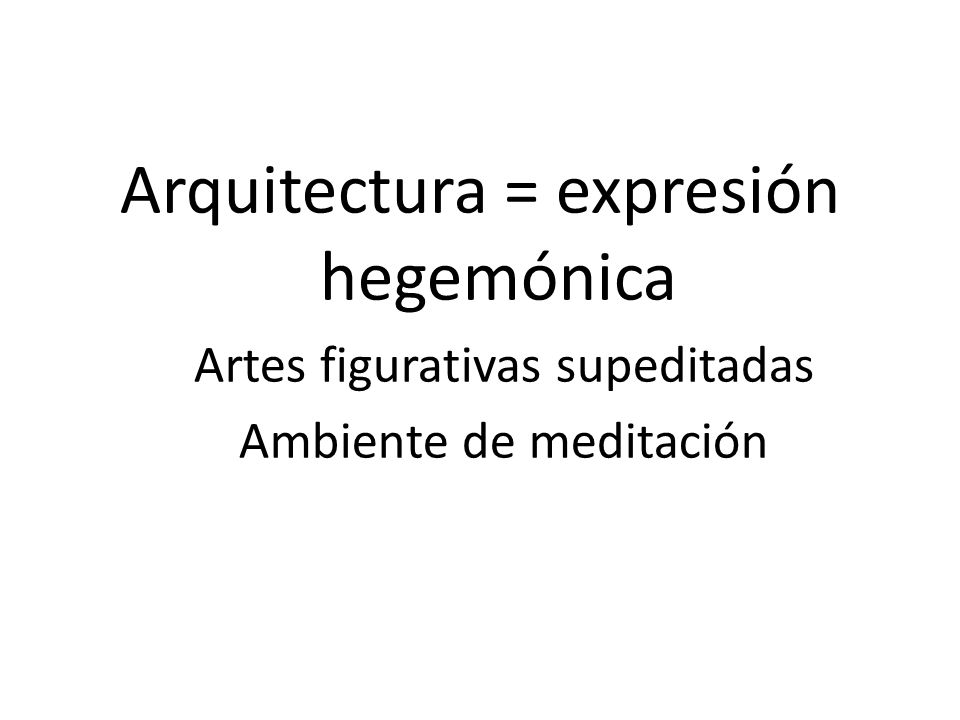

3 Arquitectura = expresión hegemónica
Artes figurativas supeditadas Ambiente de meditación

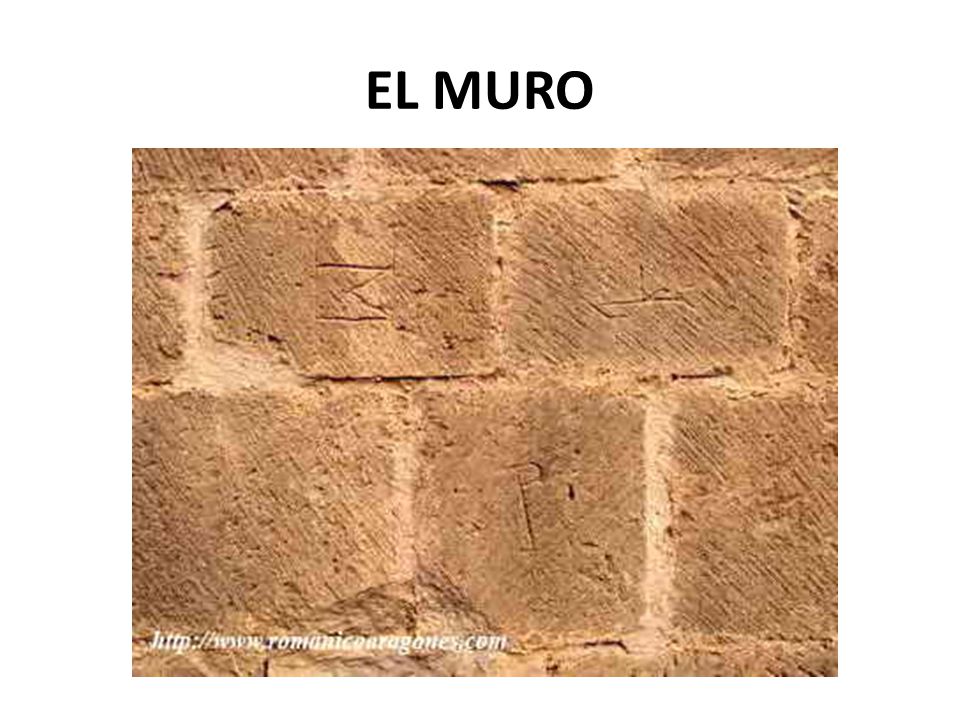

4 EL MURO

5 EL MURO Muro espeso, compacto Materiales 60 – 100 cm de grosor
Para soportar el peso de las cubiertas (bóvedas, cimborrios, torres,…) Materiales Piedra; labrada en sillares (a partir del Pleno Románico) Estructuras internas de mampostería (mayor solidez y economía)

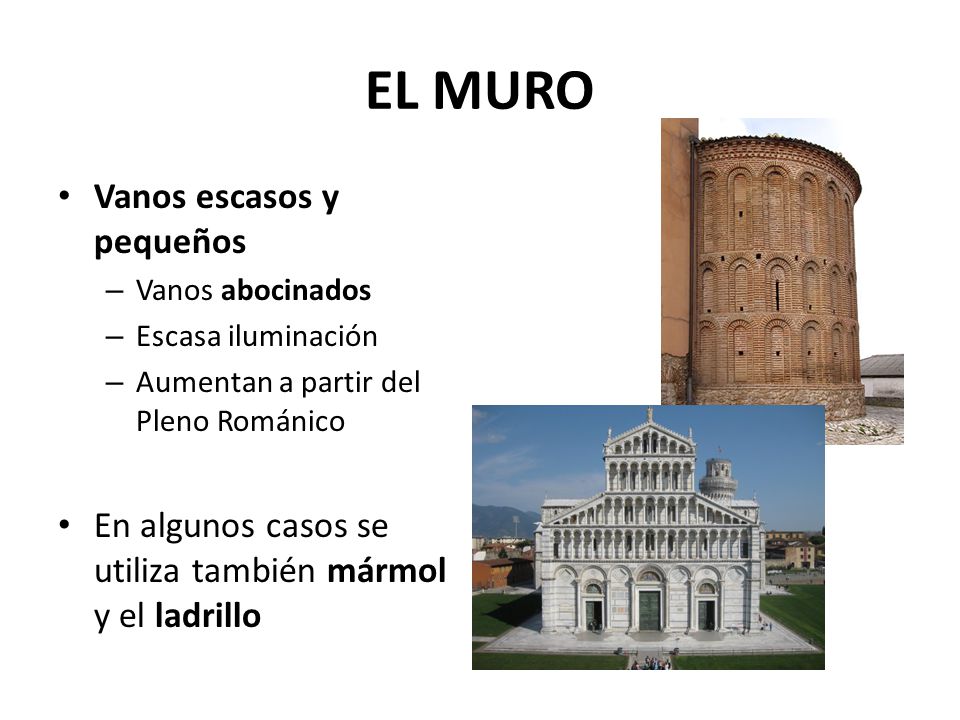

6 EL MURO Vanos escasos y pequeños
Vanos abocinados Escasa iluminación Aumentan a partir del Pleno Románico En algunos casos se utiliza también mármol y el ladrillo

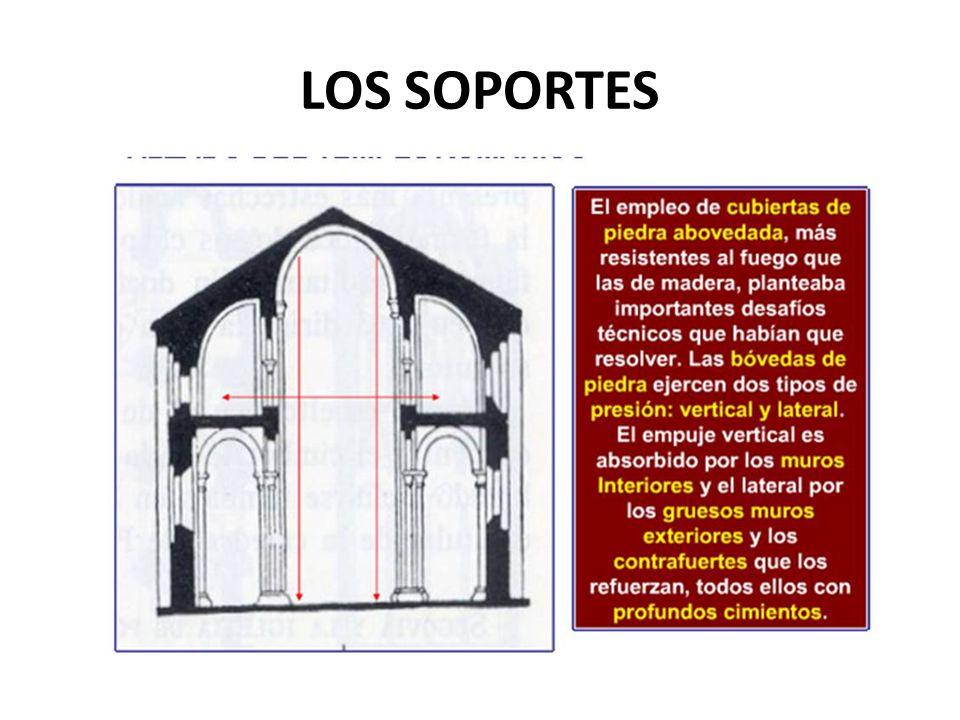

7 LOS SOPORTES

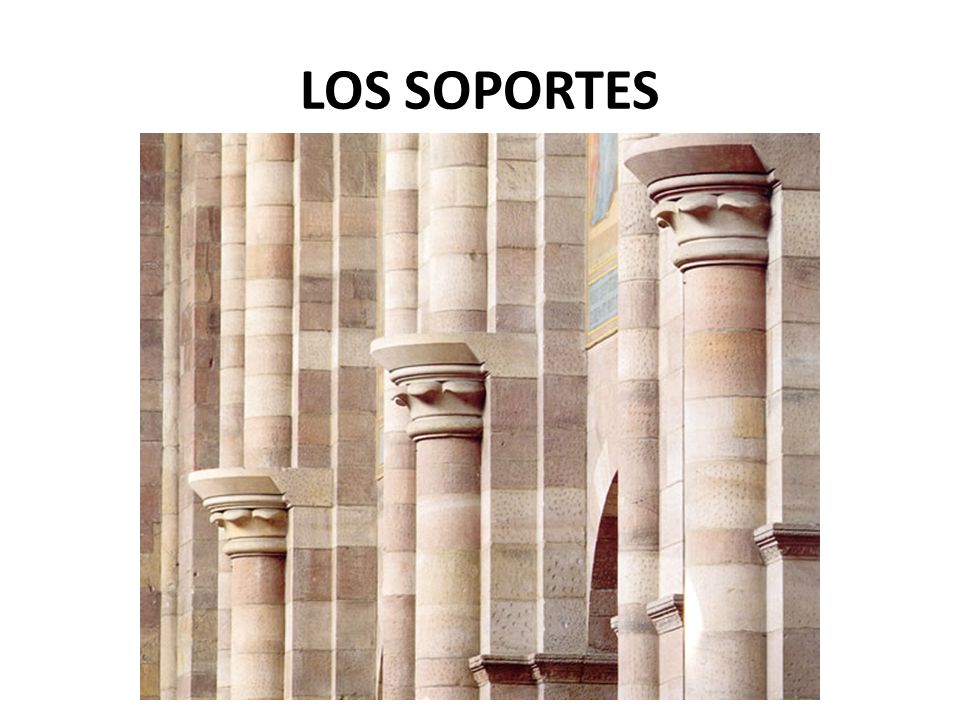

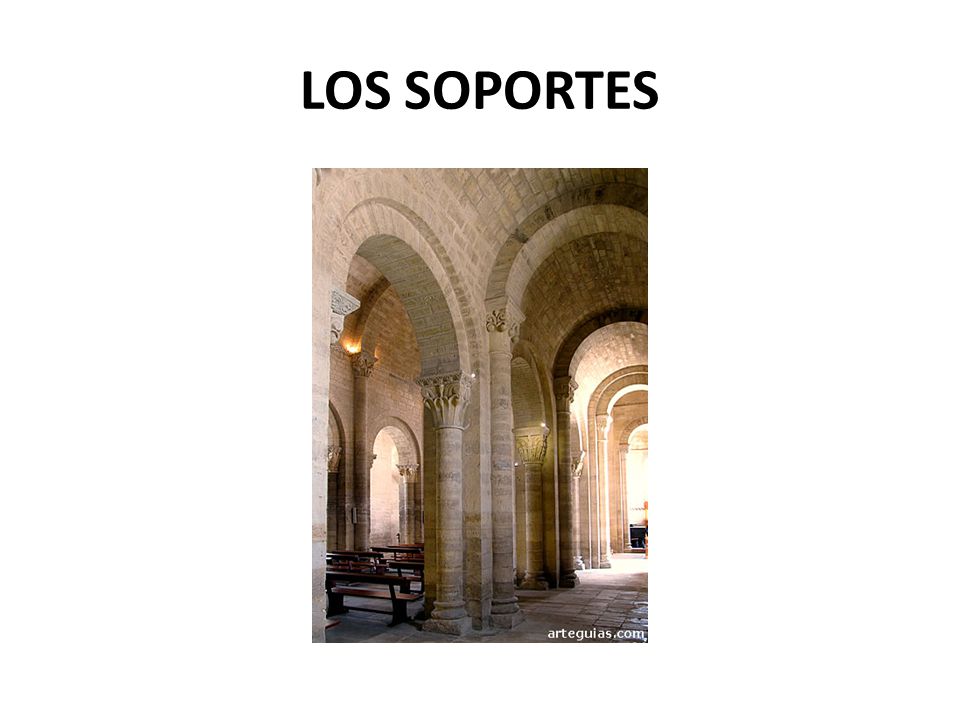

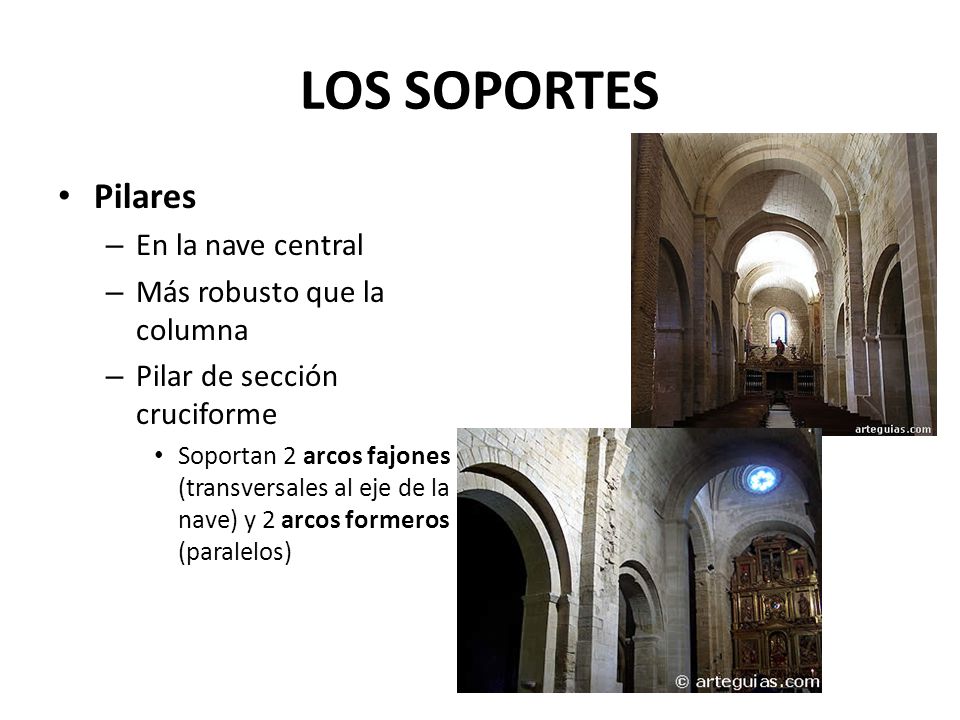

8 LOS SOPORTES Pilares En la nave central Más robusto que la columna
Pilar de sección cruciforme Soportan 2 arcos fajones (transversales al eje de la nave) y 2 arcos formeros (paralelos)

9 LOS SOPORTES Pilares Evolución desde el pilar de sección cruciforme

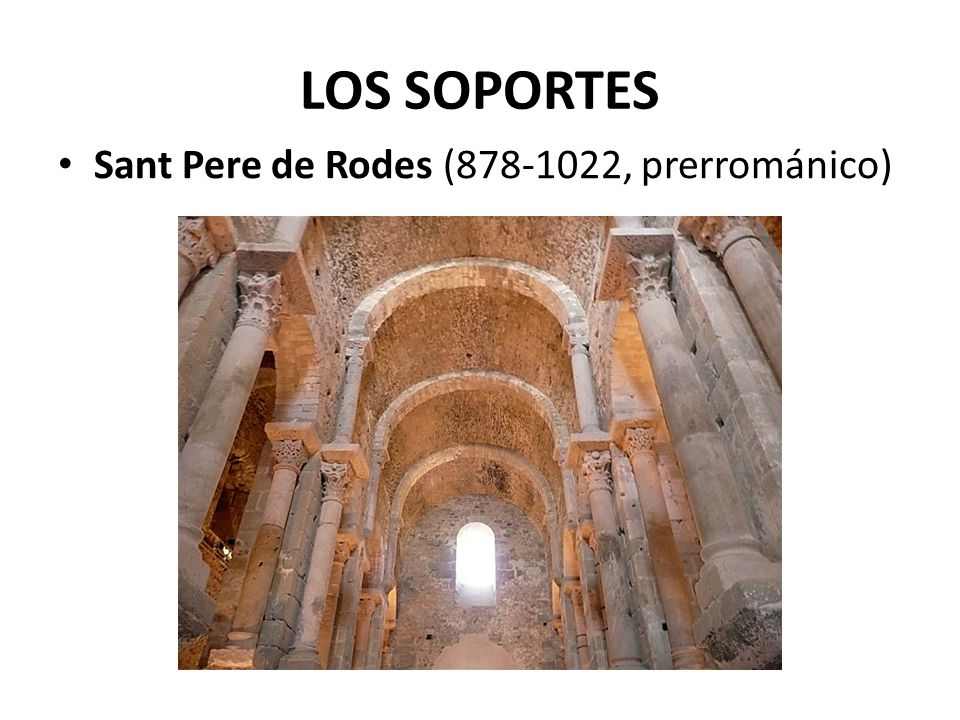

10 LOS SOPORTES Sant Pere de Rodes ( , prerrománico)

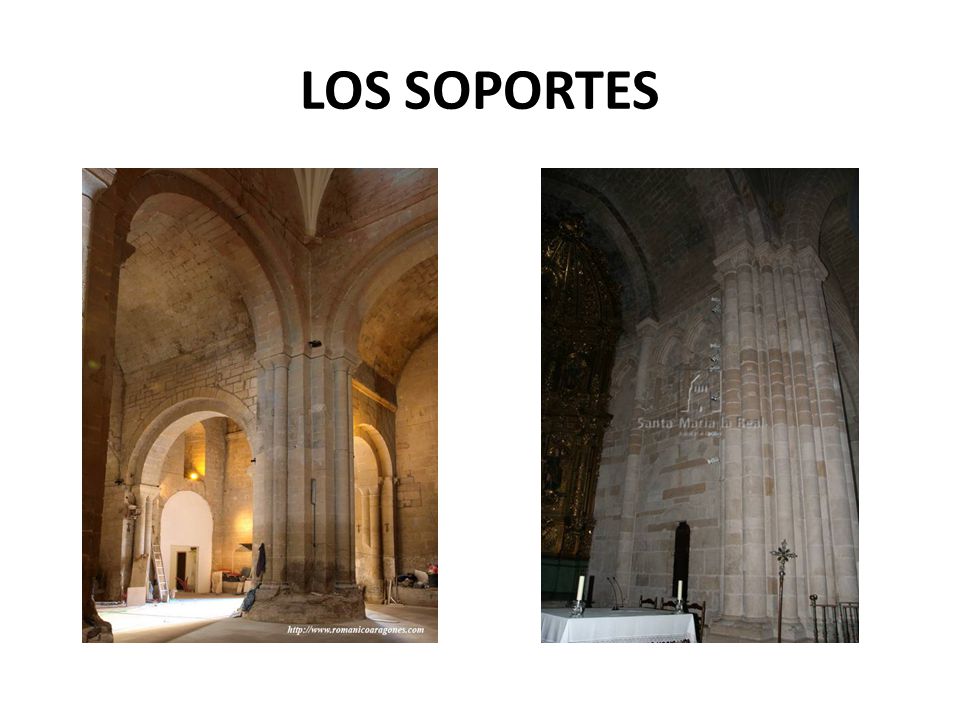

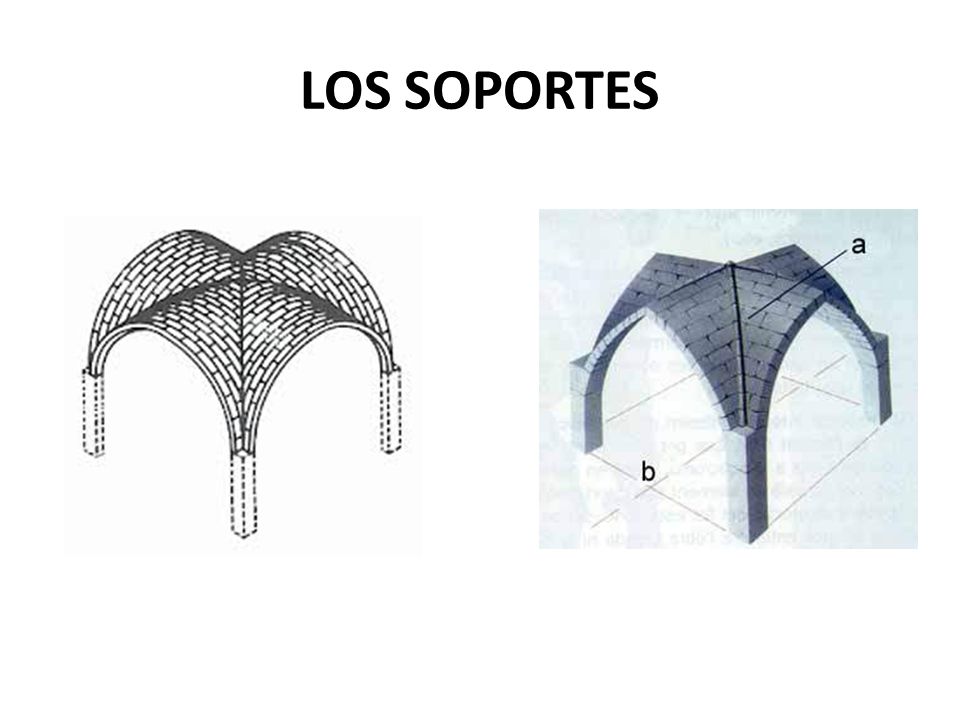

11 LOS SOPORTES

12 LOS SOPORTES

13 LOS SOPORTES

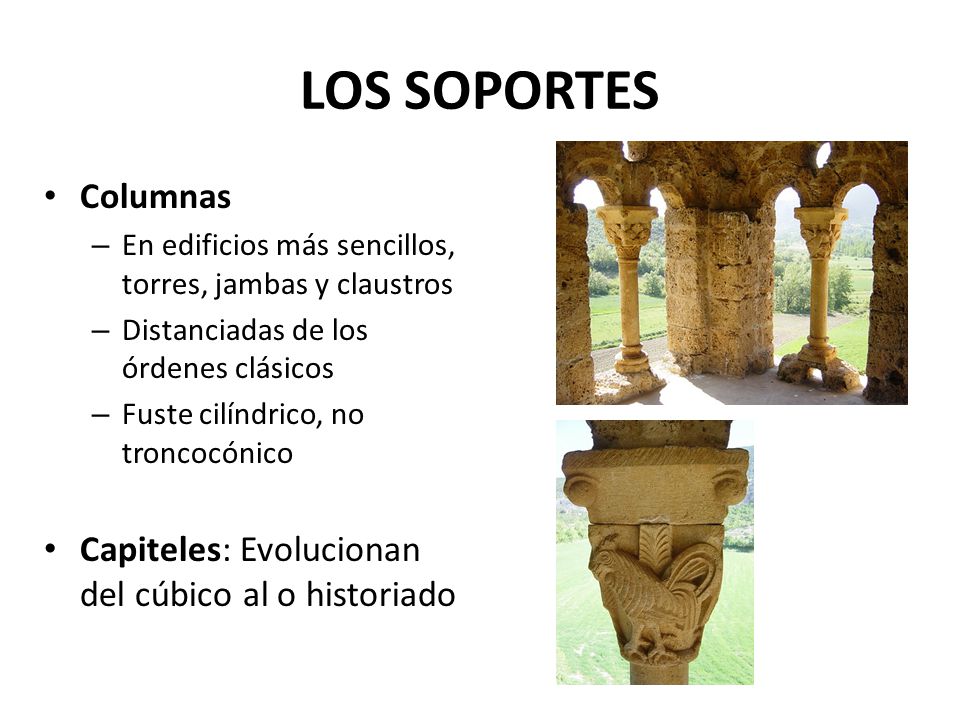

14 LOS SOPORTES Columnas En edificios más sencillos, torres, jambas y claustros Distanciadas de los órdenes clásicos Fuste cilíndrico, no troncocónico Capiteles: Evolucionan del cúbico al o historiado

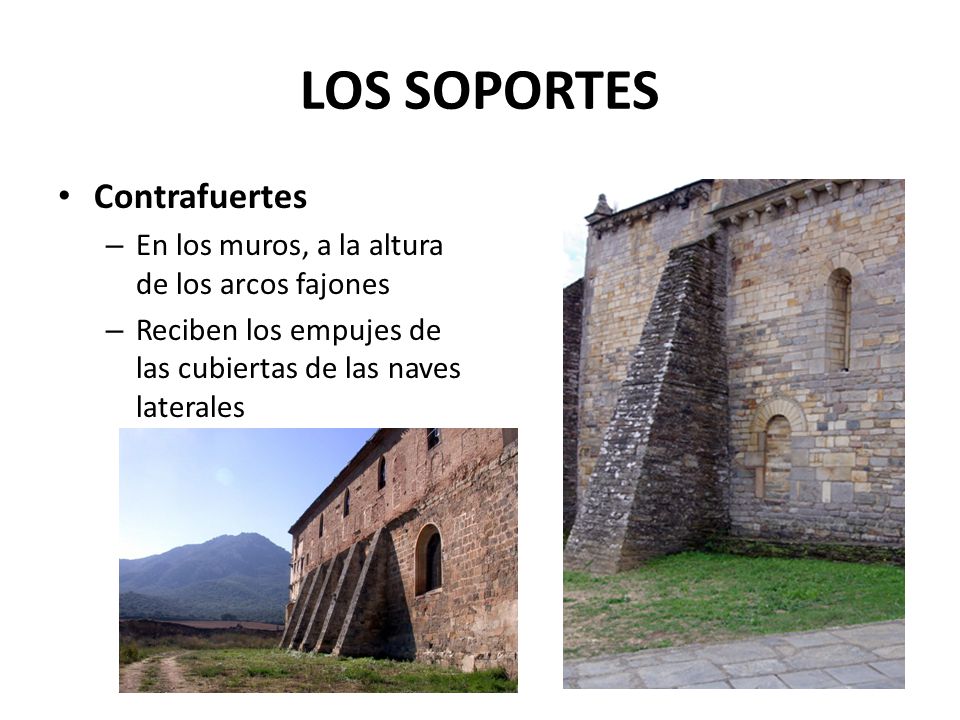

15 LOS SOPORTES Contrafuertes
En los muros, a la altura de los arcos fajones Reciben los empujes de las cubiertas de las naves laterales

16 LOS SOPORTES

17 LOS SOPORTES Contrafuertes Arbotantes

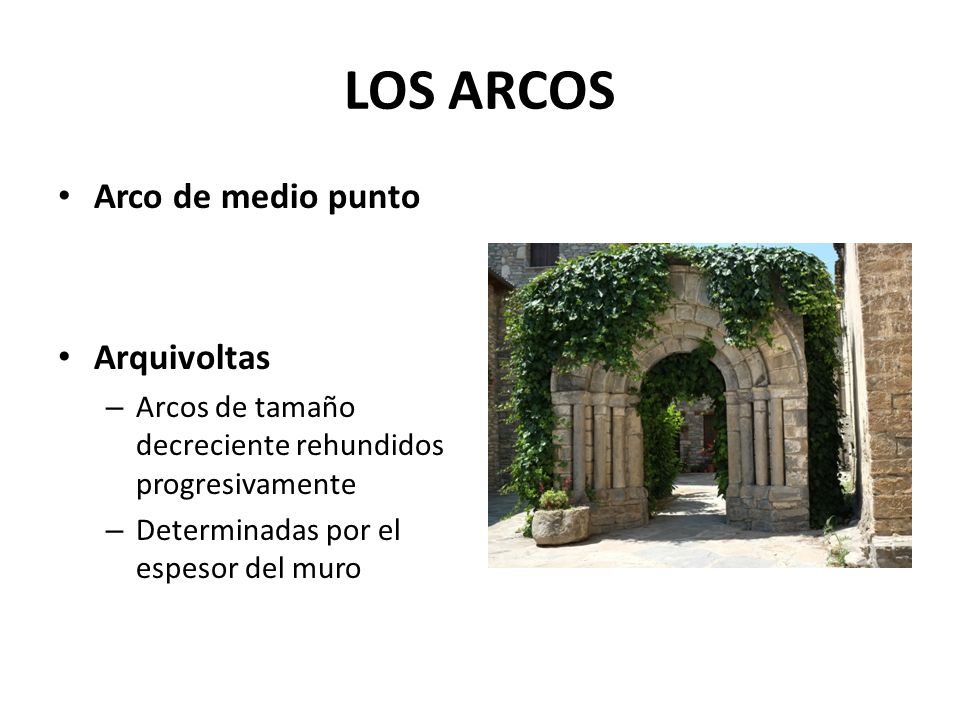

18 LOS ARCOS Arco de medio punto Arquivoltas
Arcos de tamaño decreciente rehundidos progresivamente Determinadas por el espesor del muro

19 LAS CUBIERTAS

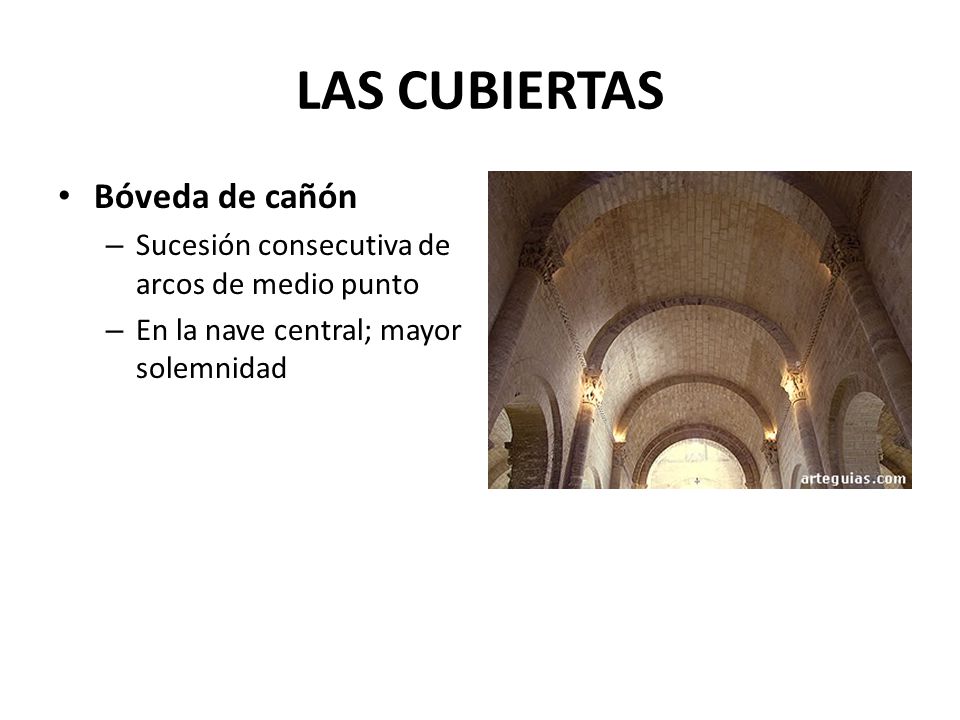

20 LAS CUBIERTAS Bóveda de cañón
Sucesión consecutiva de arcos de medio punto En la nave central; mayor solemnidad

21 LAS CUBIERTAS

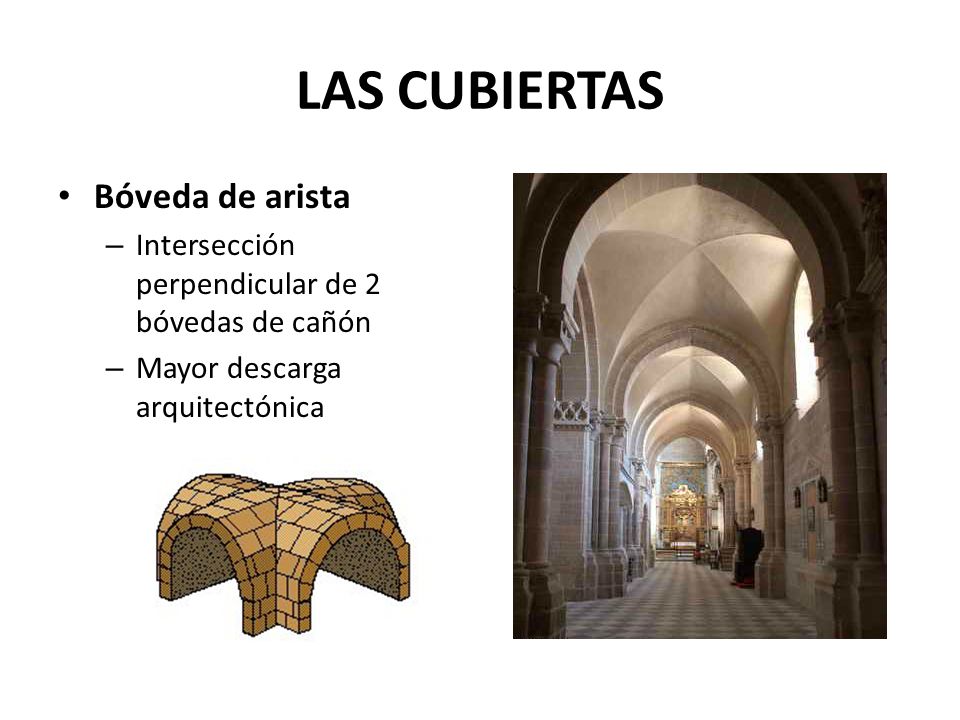

22 LAS CUBIERTAS Bóveda de arista
Intersección perpendicular de 2 bóvedas de cañón Mayor descarga arquitectónica

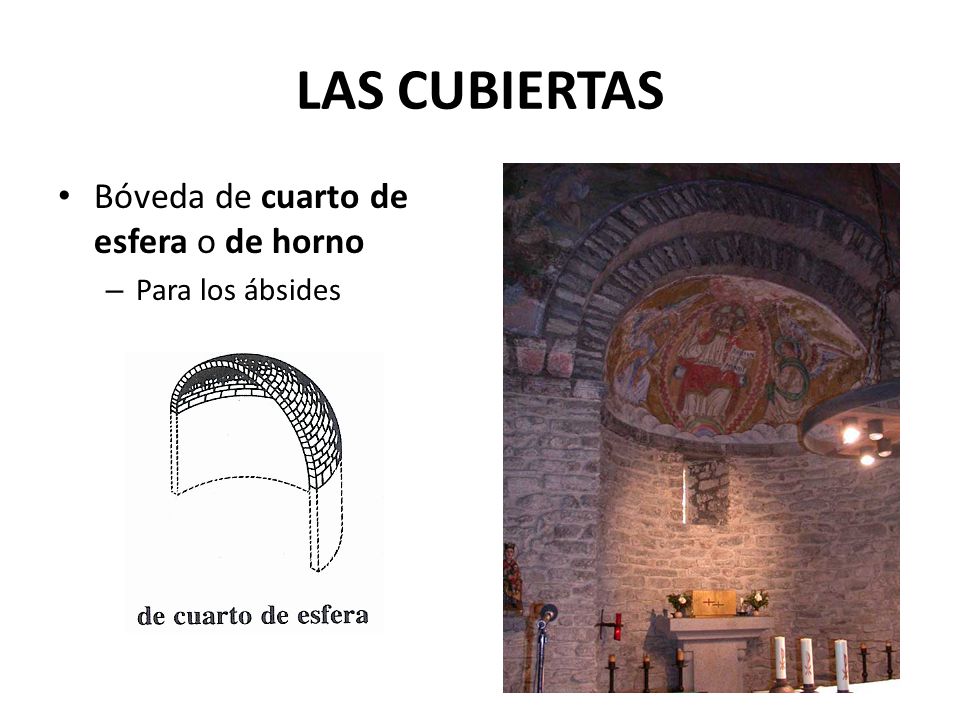

23 LAS CUBIERTAS Bóveda de cuarto de esfera o de horno Para los ábsides

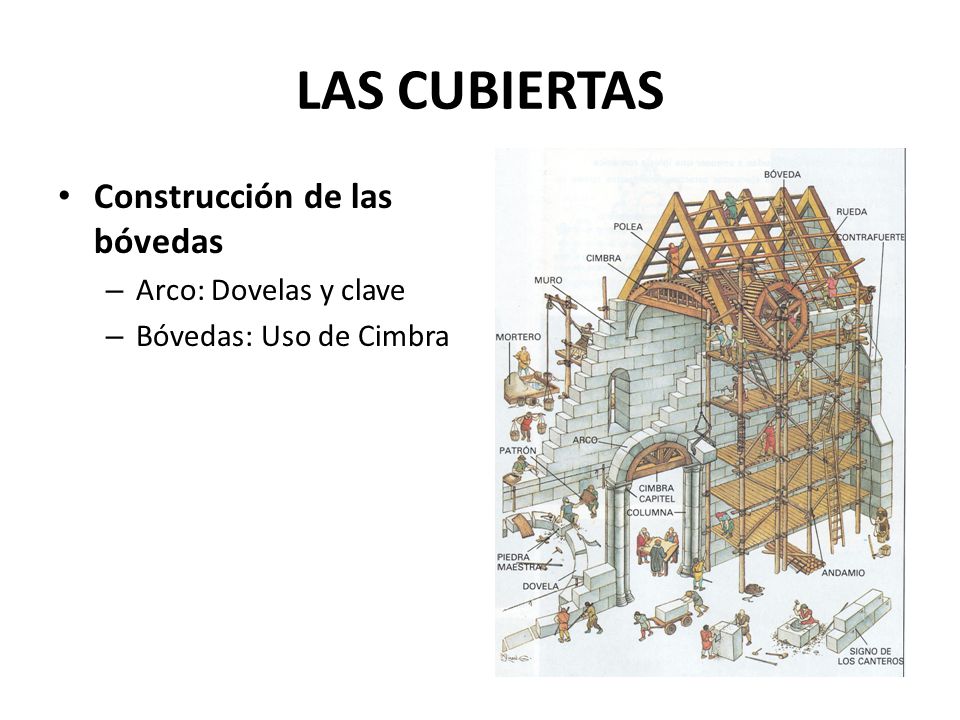

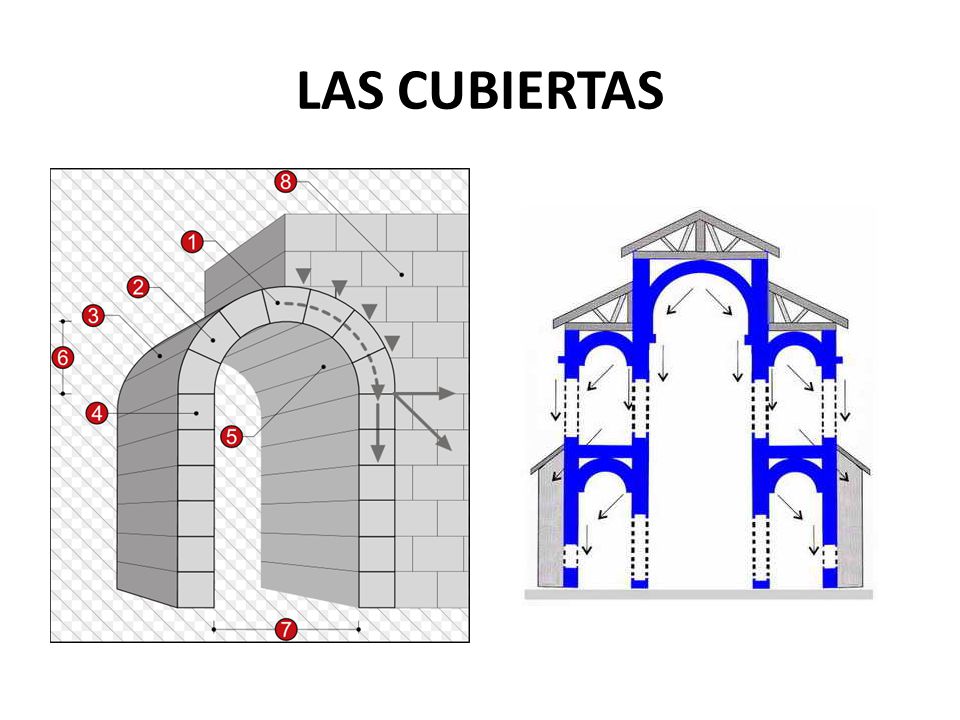

24 LAS CUBIERTAS Construcción de las bóvedas Arco: Dovelas y clave
Bóvedas: Uso de Cimbra

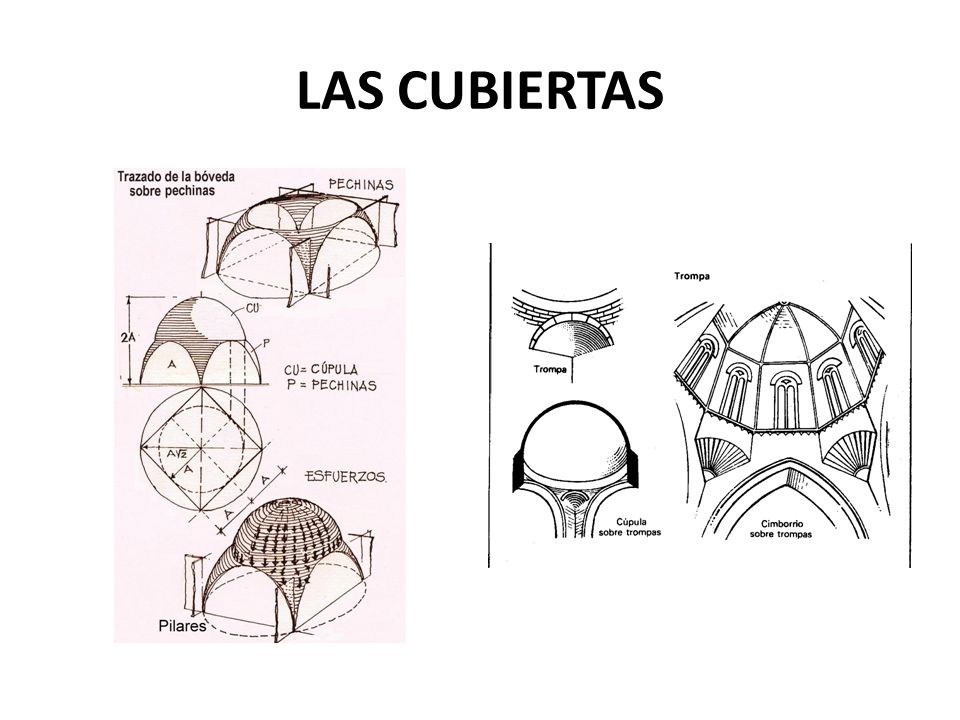

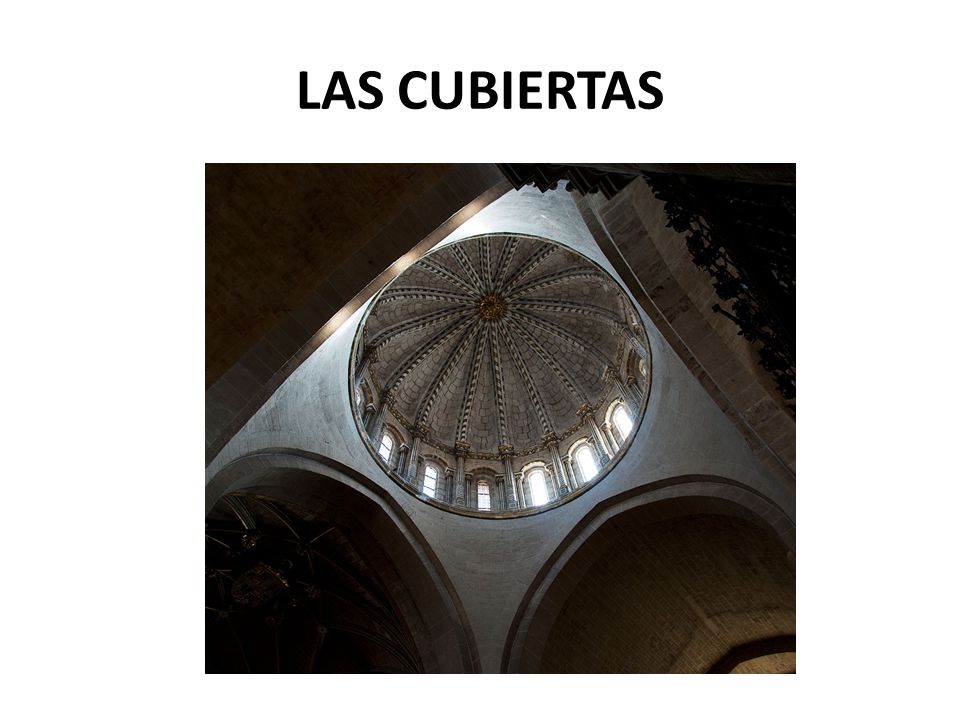

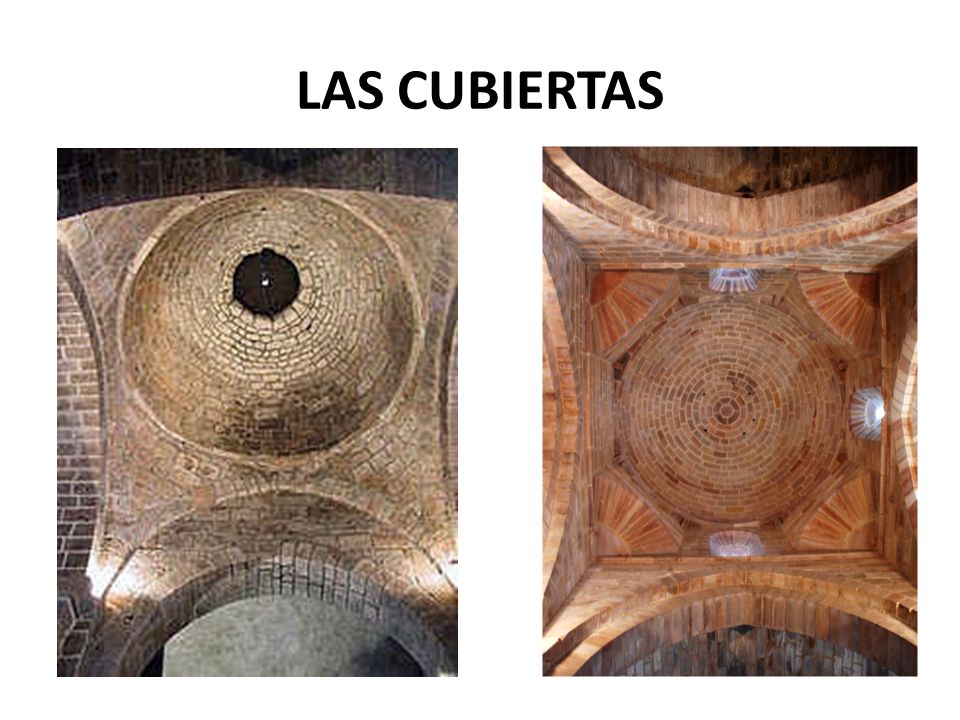

25 LAS CUBIERTAS Cúpulas y cimborrios En el tramo del crucero
Sobre pechinas (triángulo curvilíneo)

26 LAS CUBIERTAS Cúpulas y cimborrios En el tramo del crucero
Sobre trompas Bovedilla semicónica voladiza Convierte un espacio cuadrado en octogonal

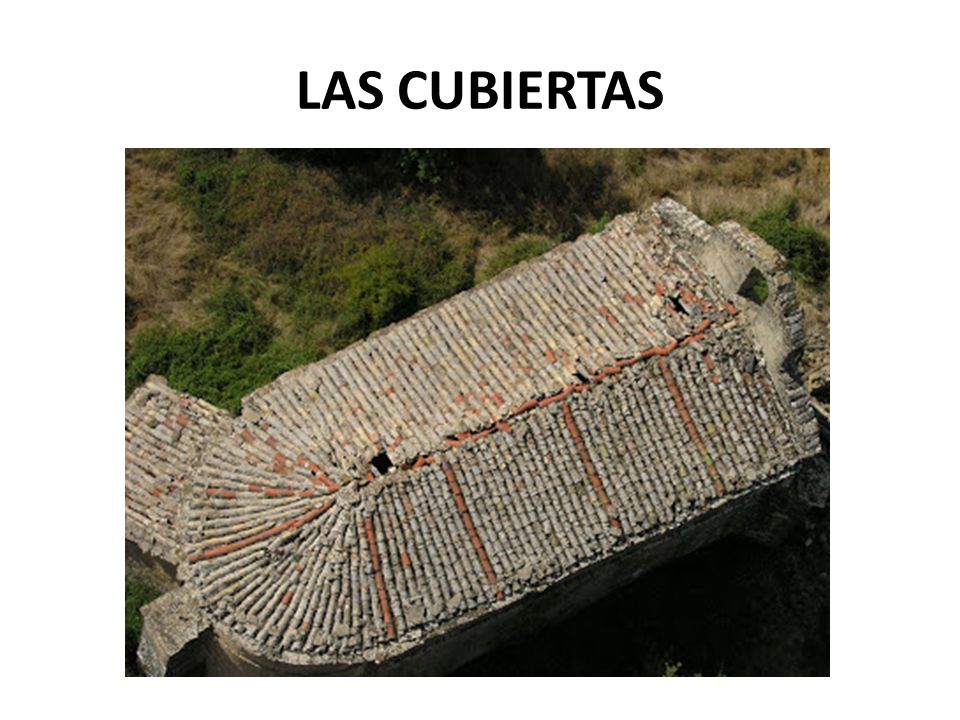

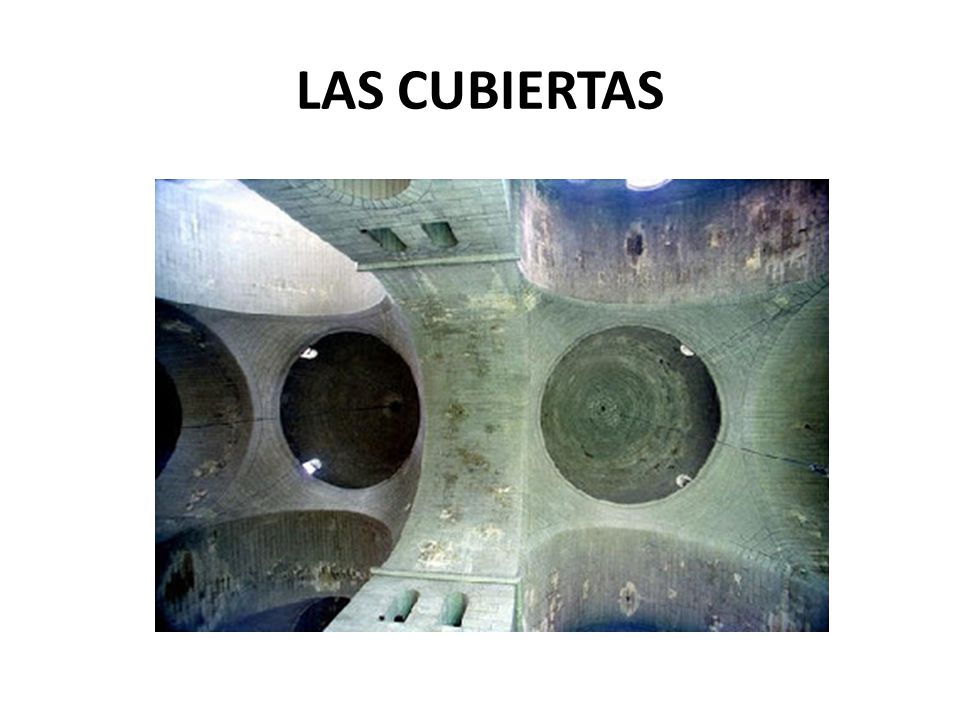

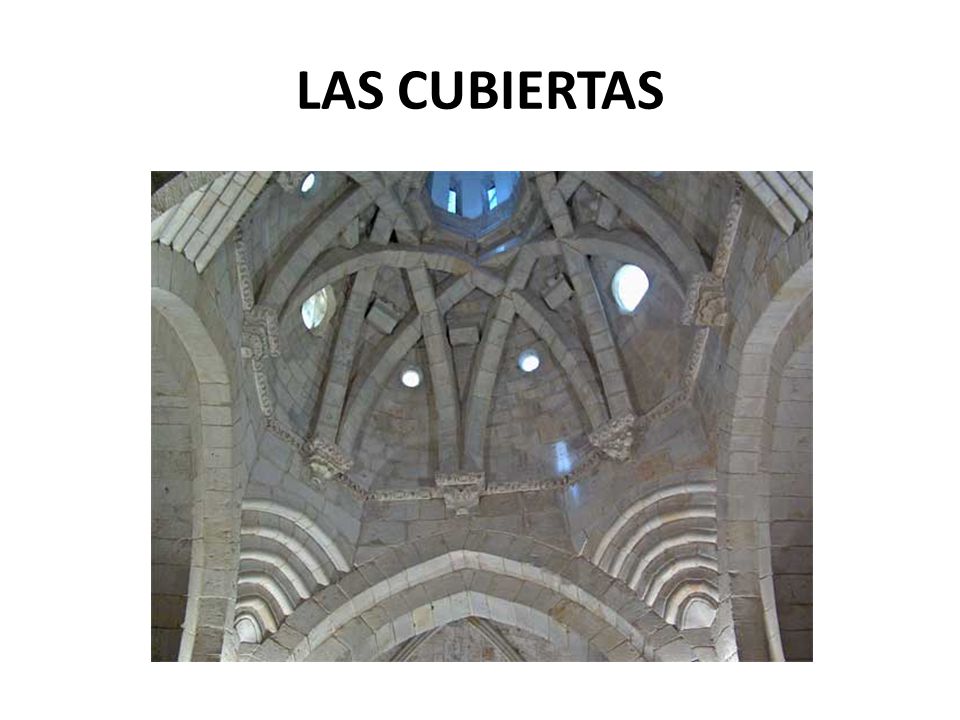

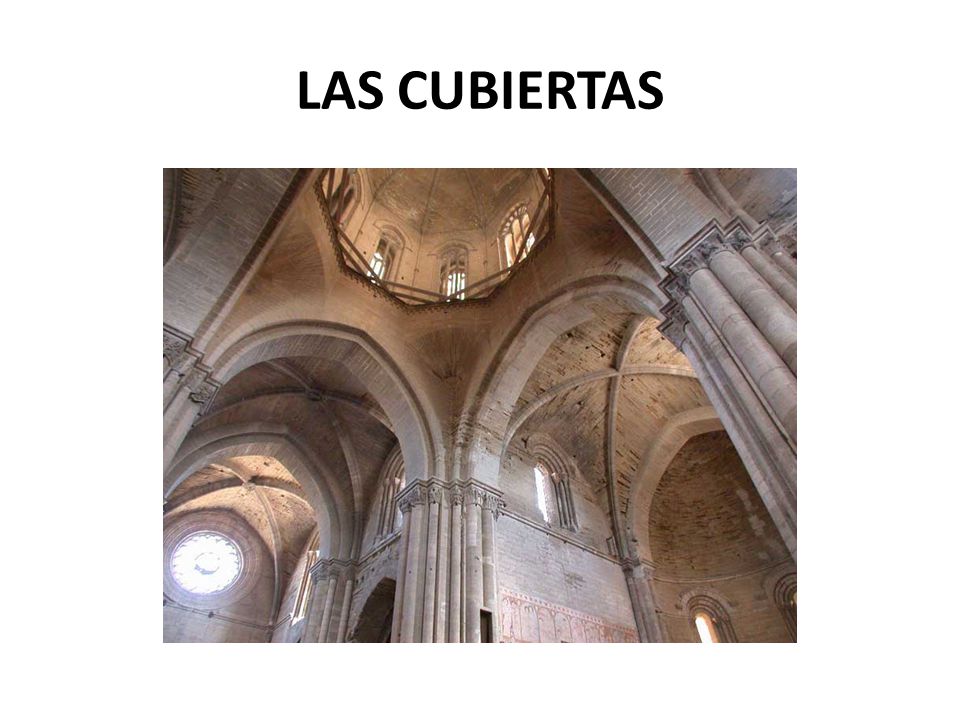

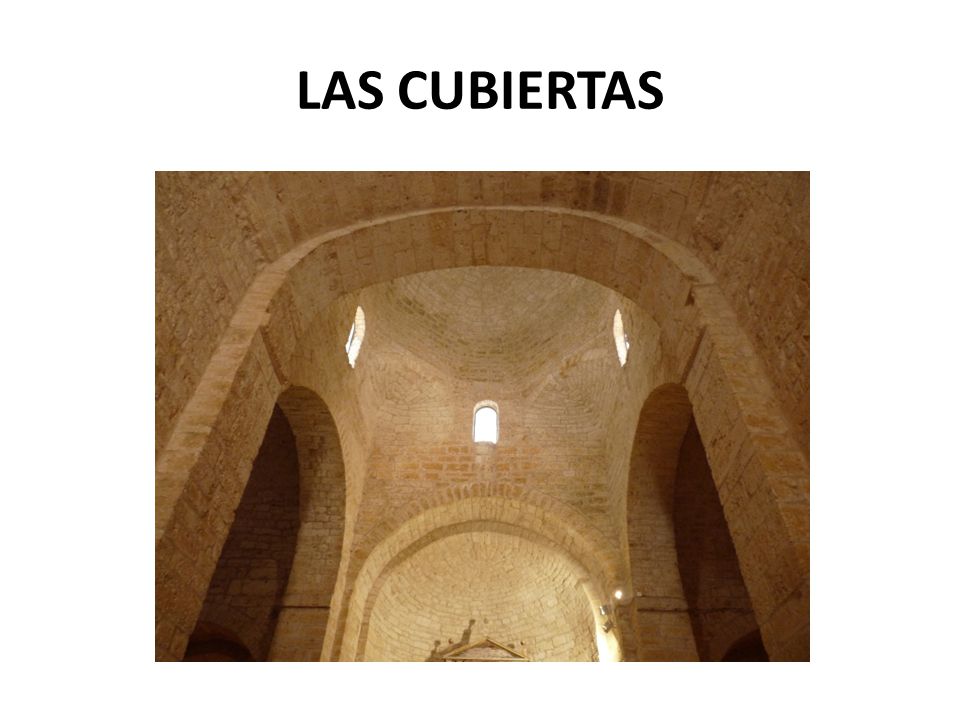

27 LAS CUBIERTAS

28 LAS CUBIERTAS

29 LAS CUBIERTAS

30 LAS CUBIERTAS

31 LAS CUBIERTAS

32 LAS CUBIERTAS

33 LAS CUBIERTAS

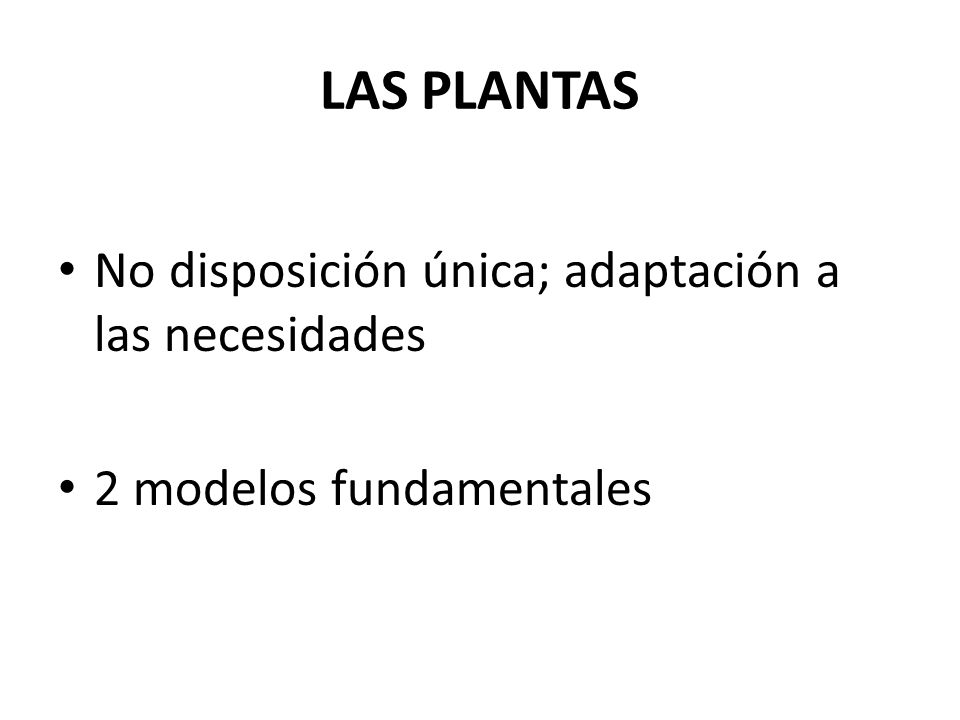

34 LAS PLANTAS No disposición única; adaptación a las necesidades
2 modelos fundamentales

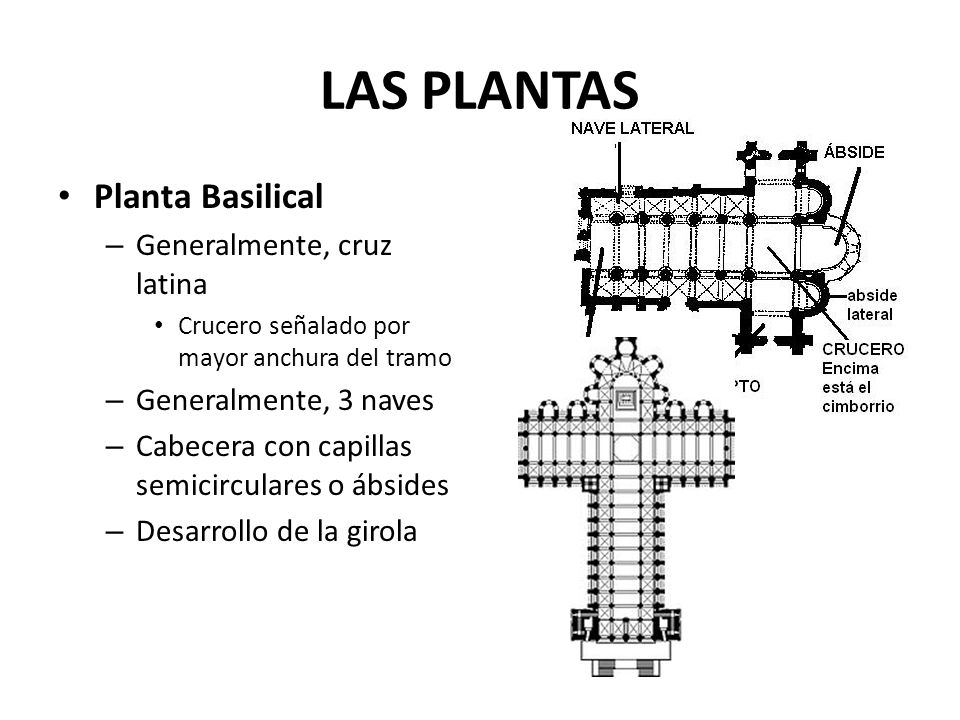

35 LAS PLANTAS Planta Basilical Generalmente, cruz latina
Crucero señalado por mayor anchura del tramo Generalmente, 3 naves Cabecera con capillas semicirculares o ábsides Desarrollo de la girola

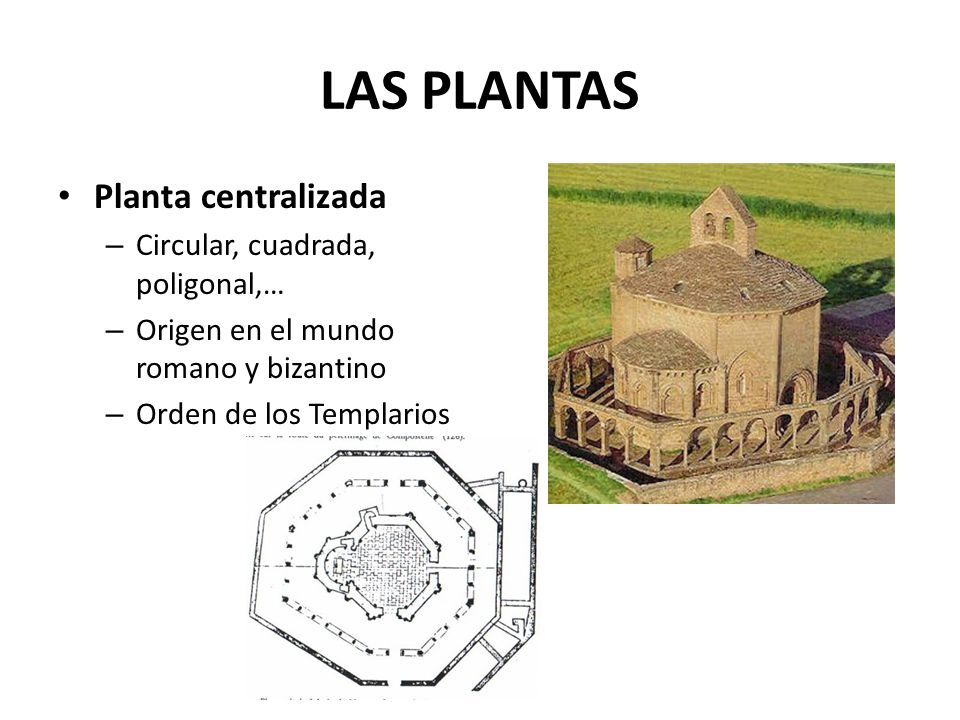

36 LAS PLANTAS Planta centralizada Circular, cuadrada, poligonal,…
Origen en el mundo romano y bizantino Orden de los Templarios

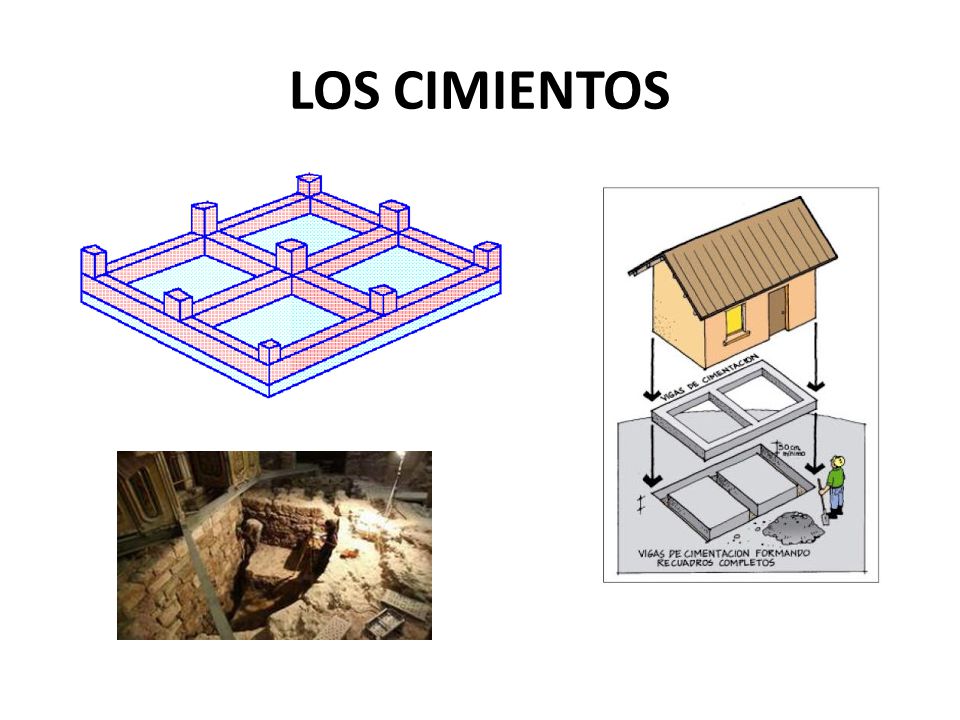

37 LOS CIMIENTOS

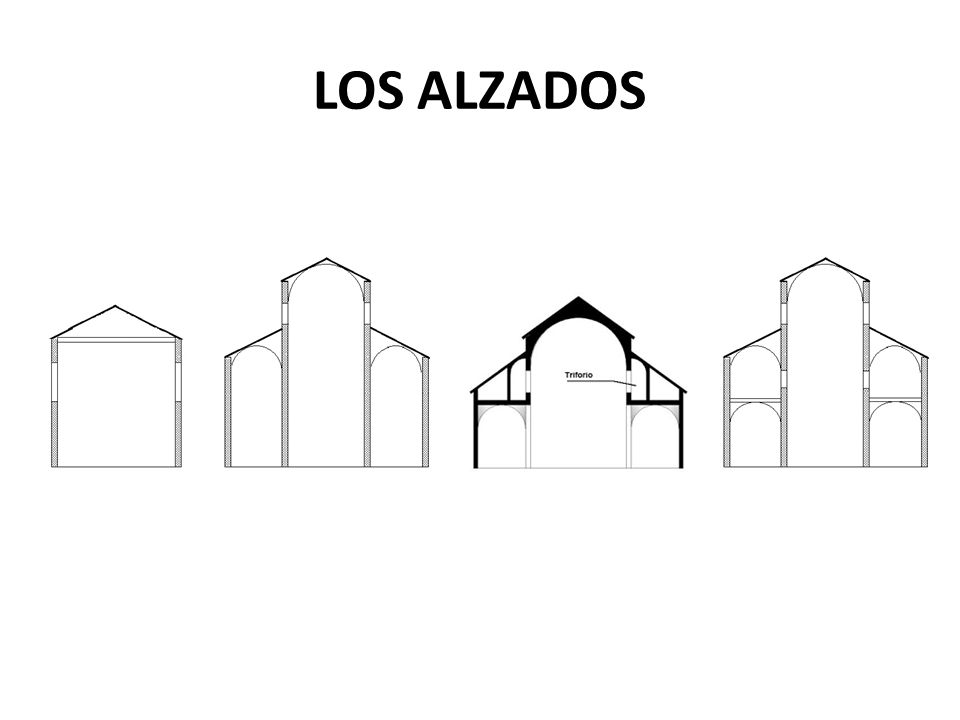

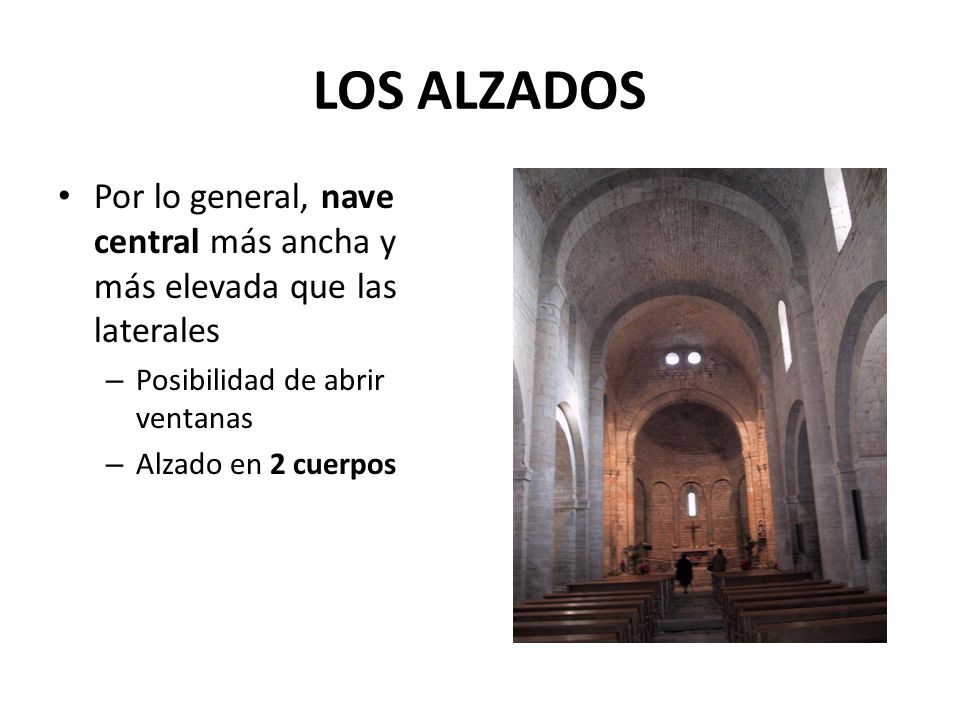

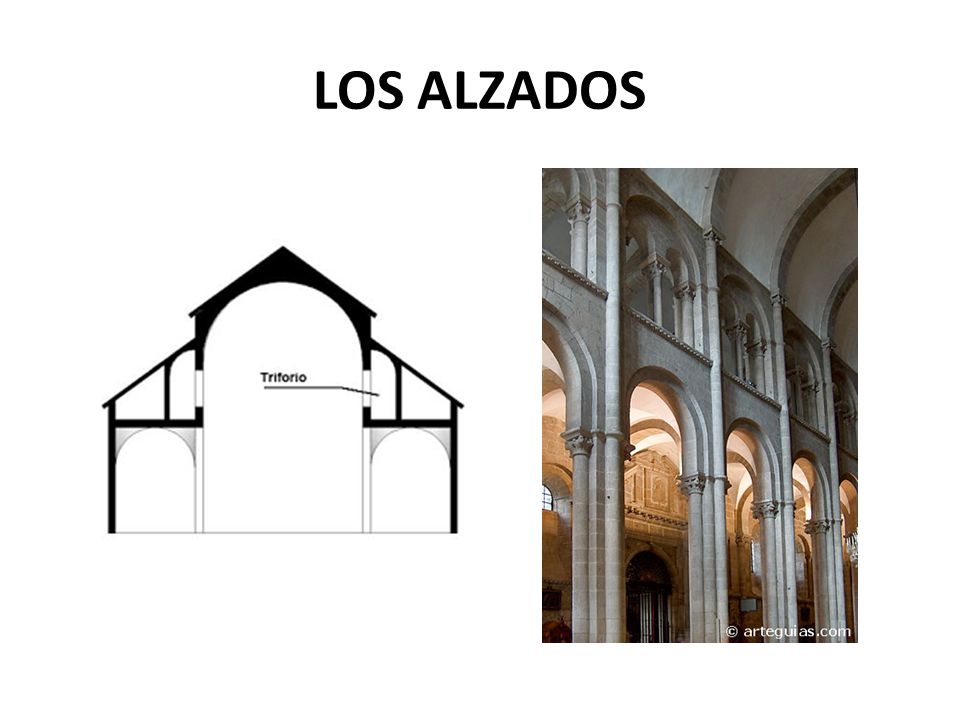

38 LOS ALZADOS Por lo general, nave central más ancha y más elevada que las laterales Posibilidad de abrir ventanas Alzado en 2 cuerpos

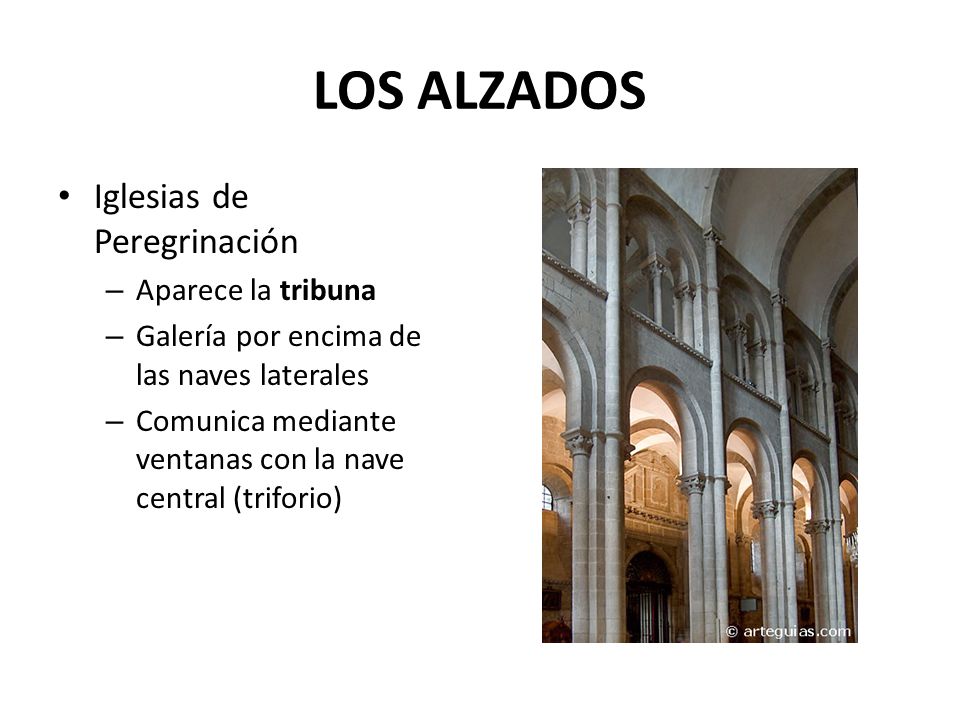

39 LOS ALZADOS Iglesias de Peregrinación Aparece la tribuna
Galería por encima de las naves laterales Comunica mediante ventanas con la nave central (triforio)

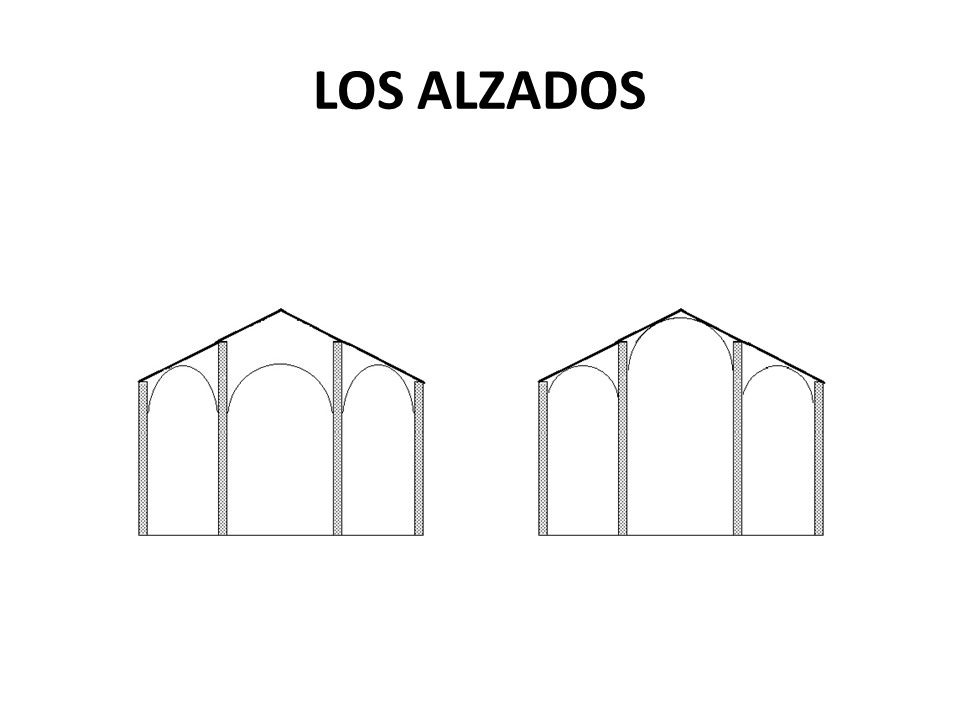

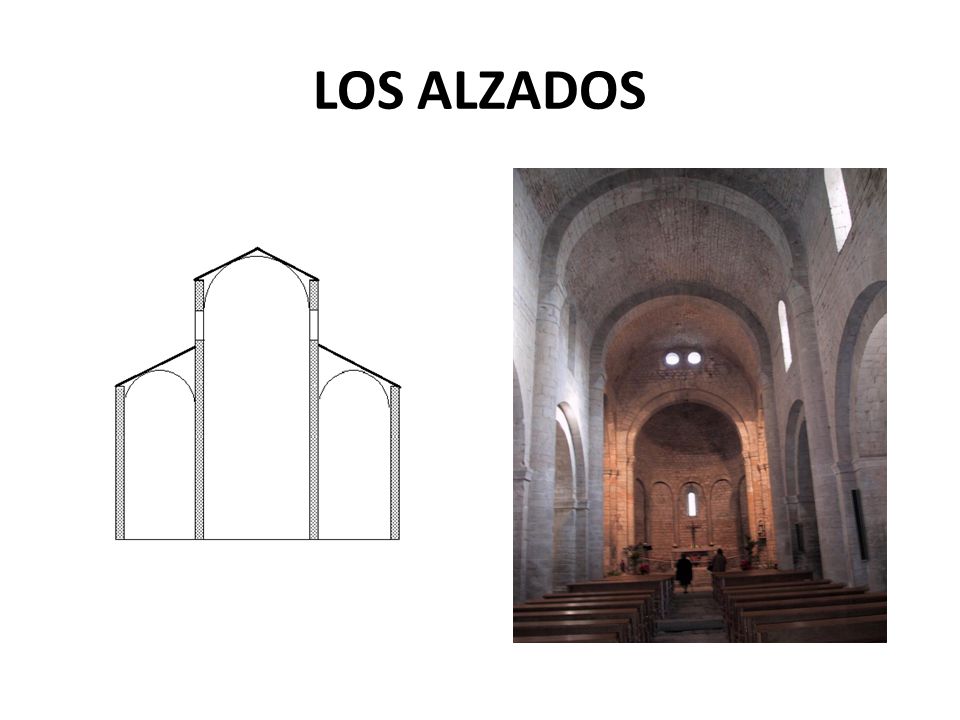

40 LOS ALZADOS

41 LOS ALZADOS

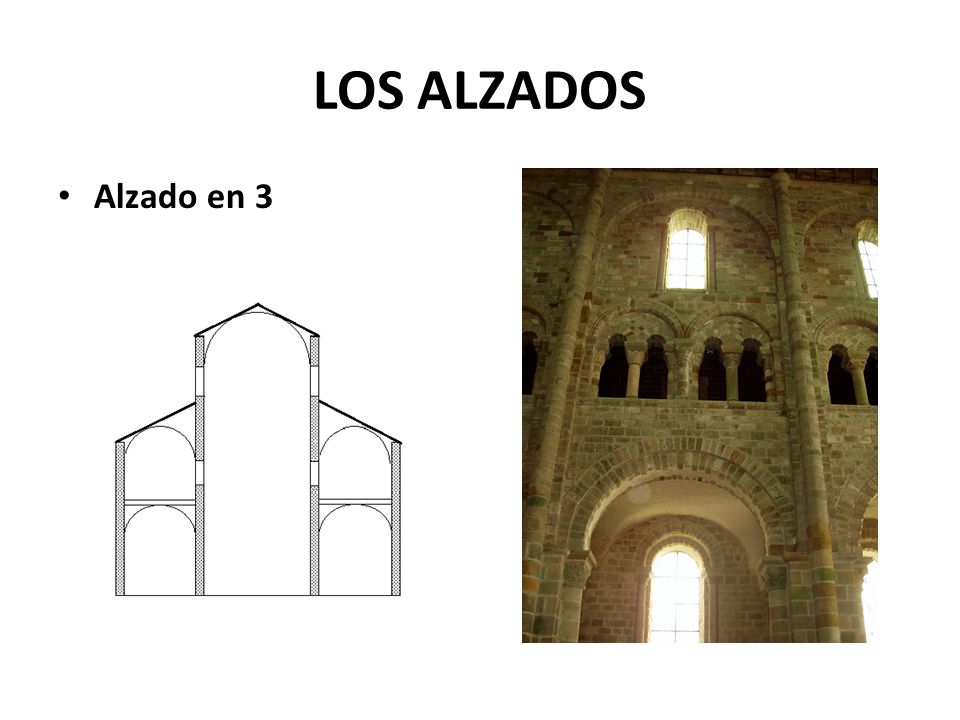

42 LOS ALZADOS Alzado en 3

43 LOS ALZADOS

44 LOS ALZADOS

45 LOS EXTERIORES

46 LOS EXTERIORES Ordenamiento claro y en altura de los diferentes elementos Nave central más elevada Techumbres a dos aguas Torres y cimborrios Ábsides

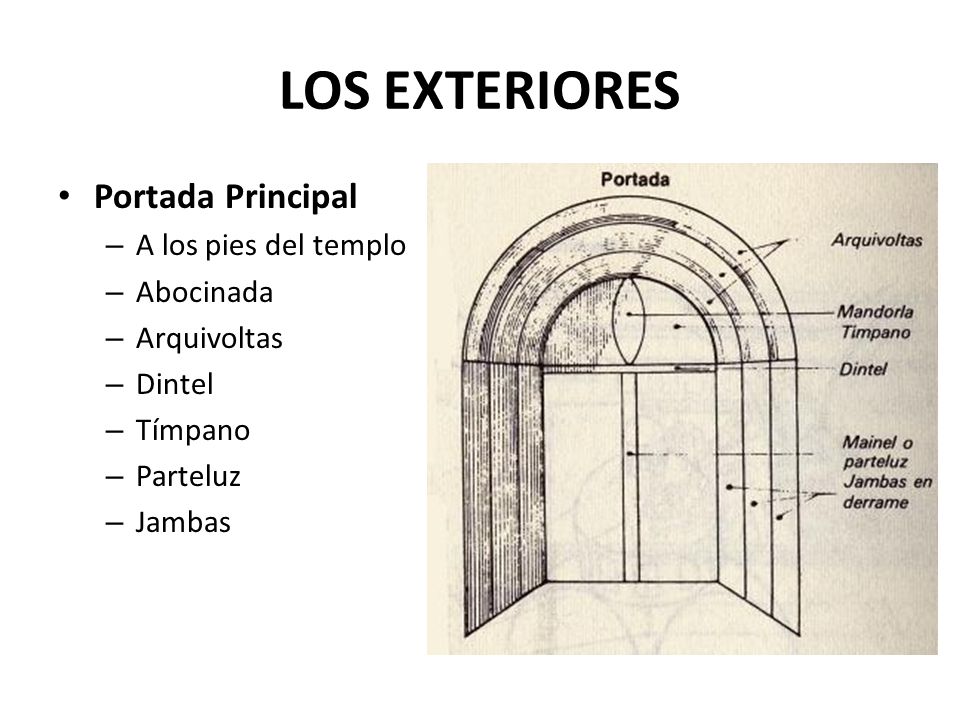

47 LOS EXTERIORES Portada Principal A los pies del templo Abocinada
Arquivoltas Dintel Tímpano Parteluz Jambas

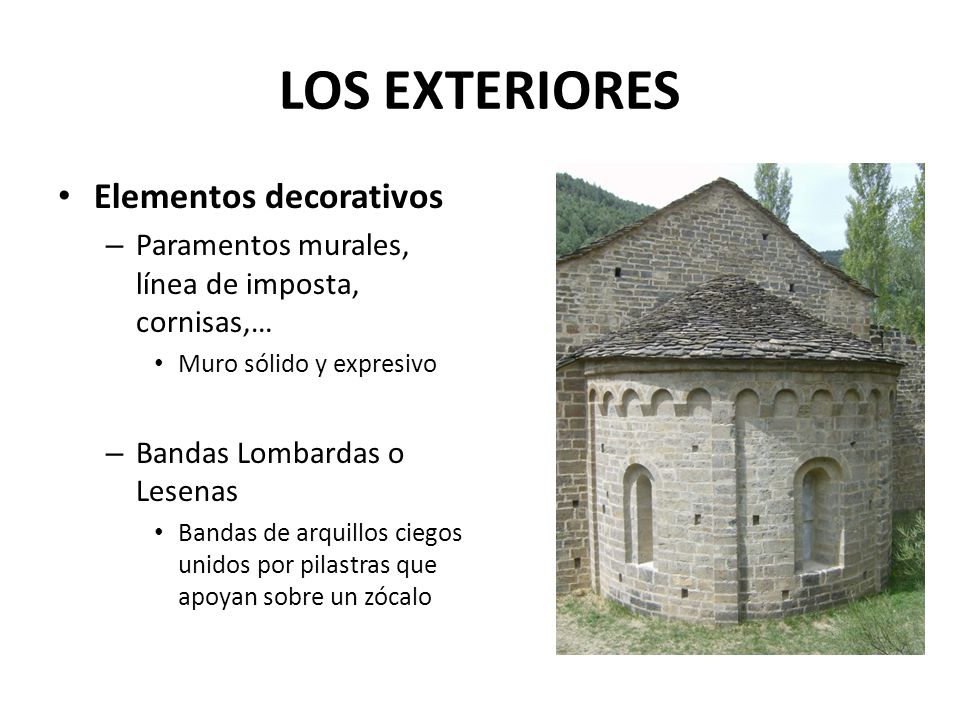

48 LOS EXTERIORES Elementos decorativos
Paramentos murales, línea de imposta, cornisas,… Muro sólido y expresivo Bandas Lombardas o Lesenas Bandas de arquillos ciegos unidos por pilastras que apoyan sobre un zócalo

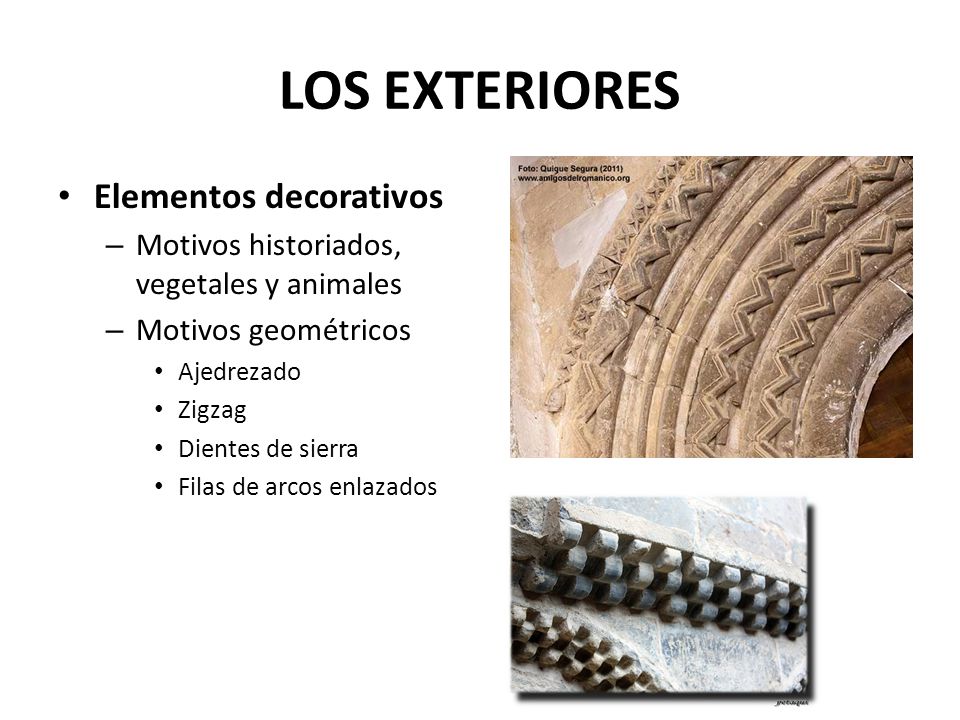

49 LOS EXTERIORES Elementos decorativos
Motivos historiados, vegetales y animales Motivos geométricos Ajedrezado Zigzag Dientes de sierra Filas de arcos enlazados

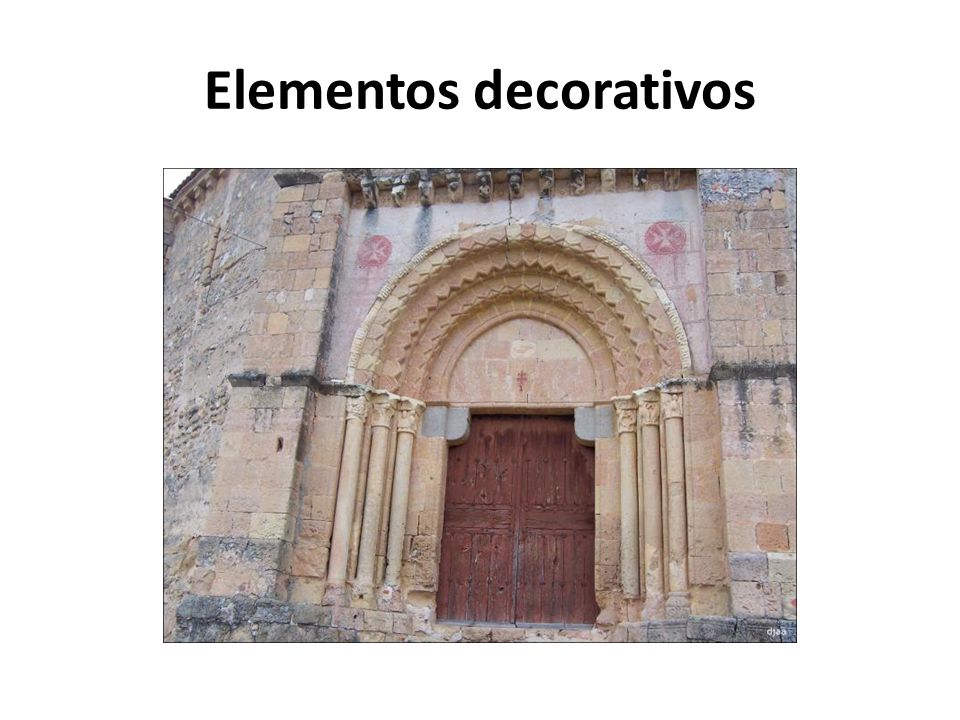

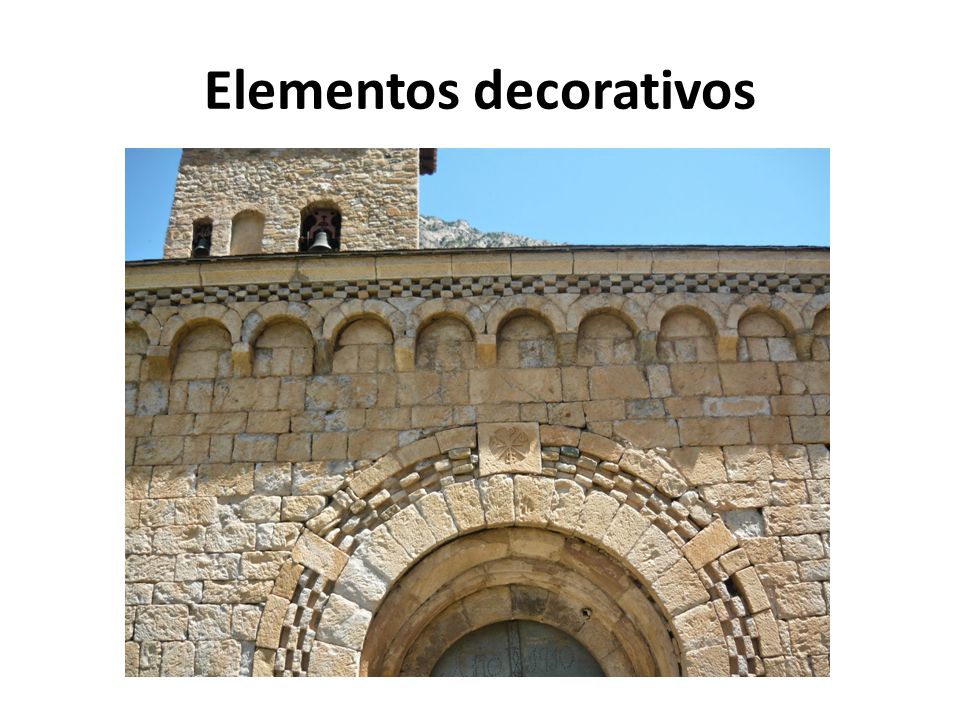

50 Elementos decorativos

51 Elementos decorativos

52 Elementos decorativos

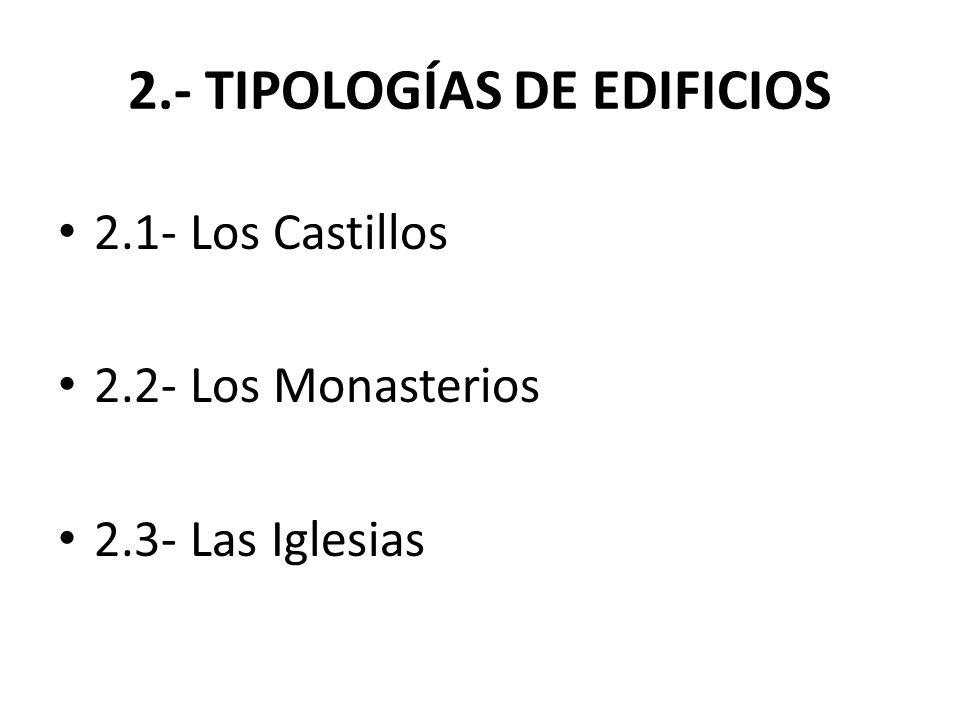

53 2.- TIPOLOGÍAS DE EDIFICIOS
2.1- Los Castillos 2.2- Los Monasterios 2.3- Las Iglesias

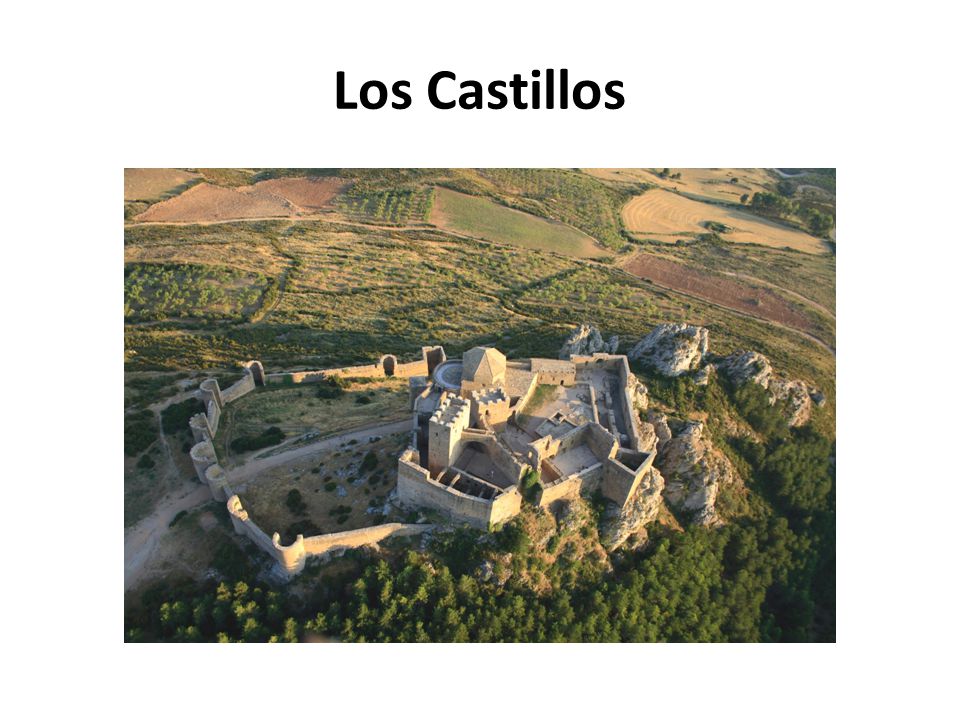

54 Los Castillos

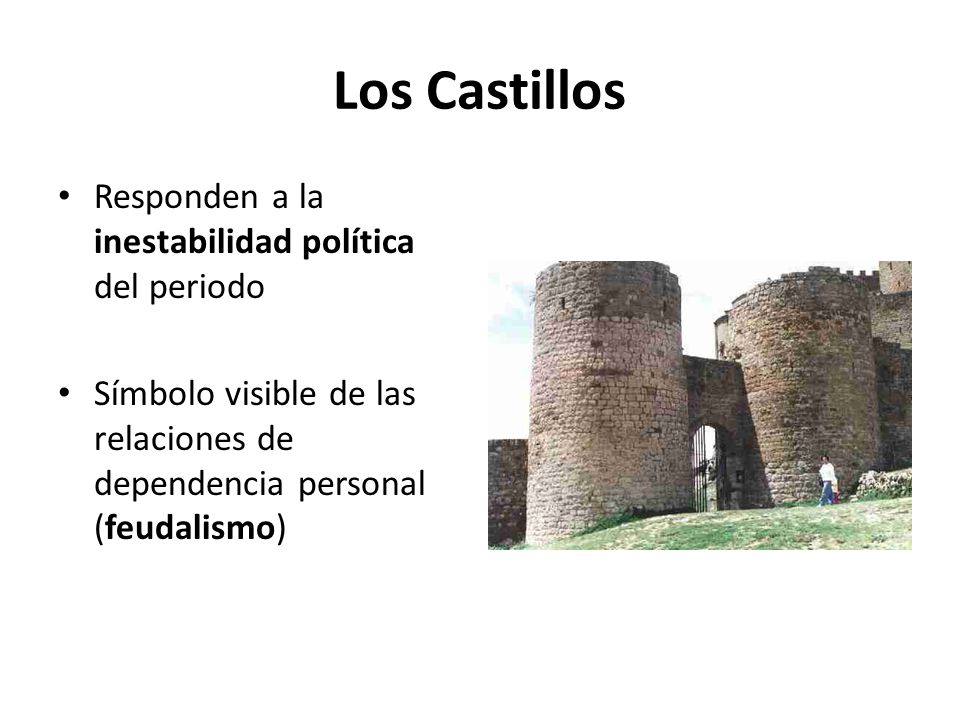

55 Los Castillos Responden a la inestabilidad política del periodo
Símbolo visible de las relaciones de dependencia personal (feudalismo)

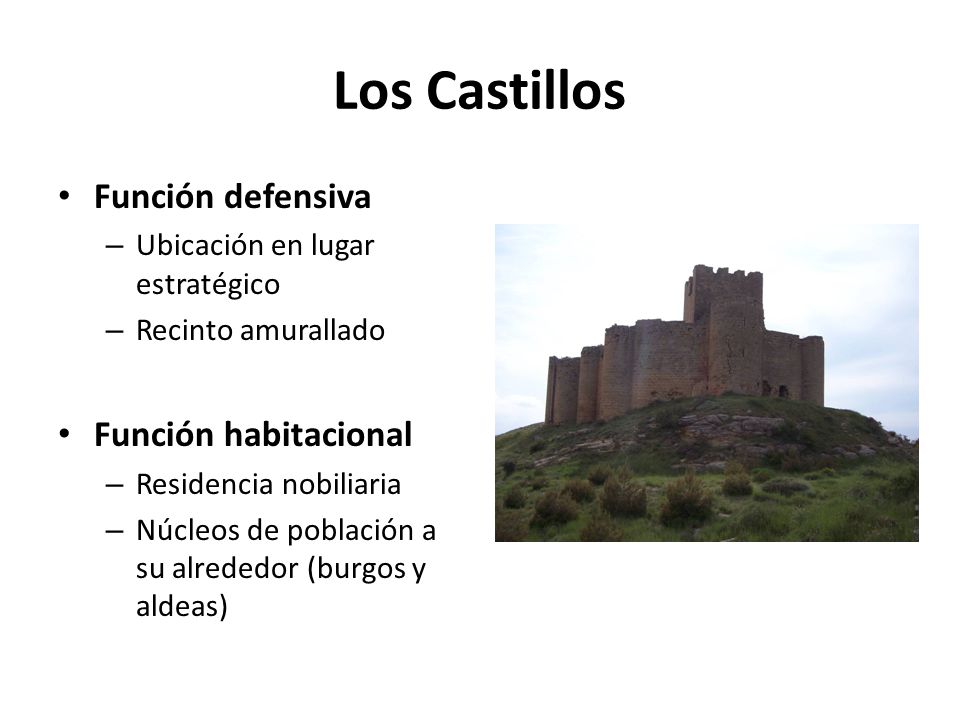

56 Los Castillos Función defensiva Función habitacional
Ubicación en lugar estratégico Recinto amurallado Función habitacional Residencia nobiliaria Núcleos de población a su alrededor (burgos y aldeas)

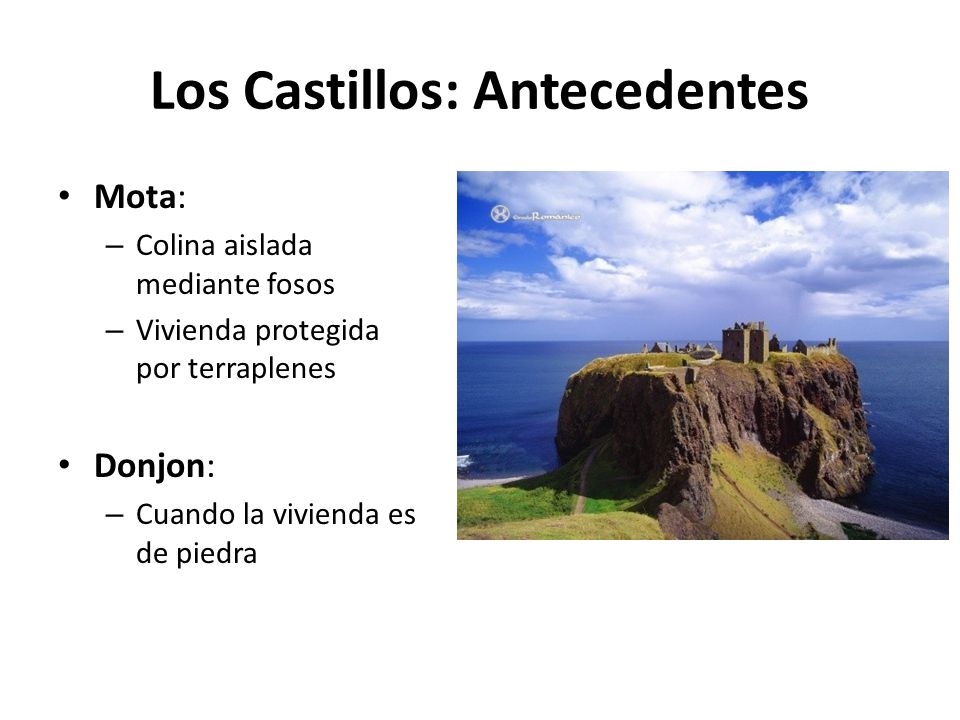

57 Los Castillos: Antecedentes
Mota: Colina aislada mediante fosos Vivienda protegida por terraplenes Donjon: Cuando la vivienda es de piedra

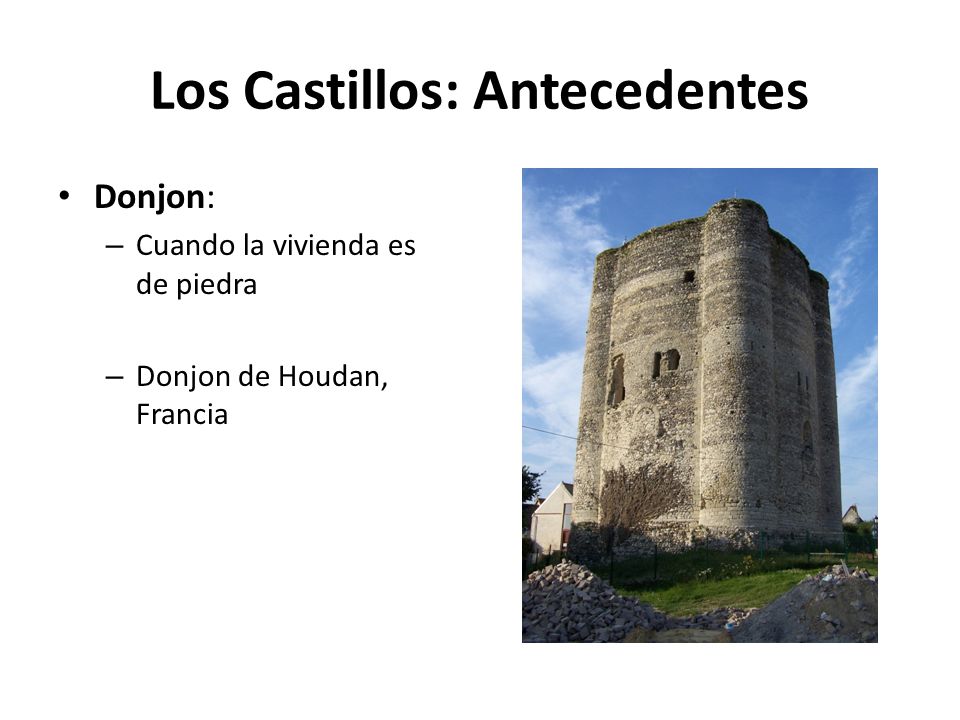

58 Los Castillos: Antecedentes
Donjon: Cuando la vivienda es de piedra Donjon de Houdan, Francia

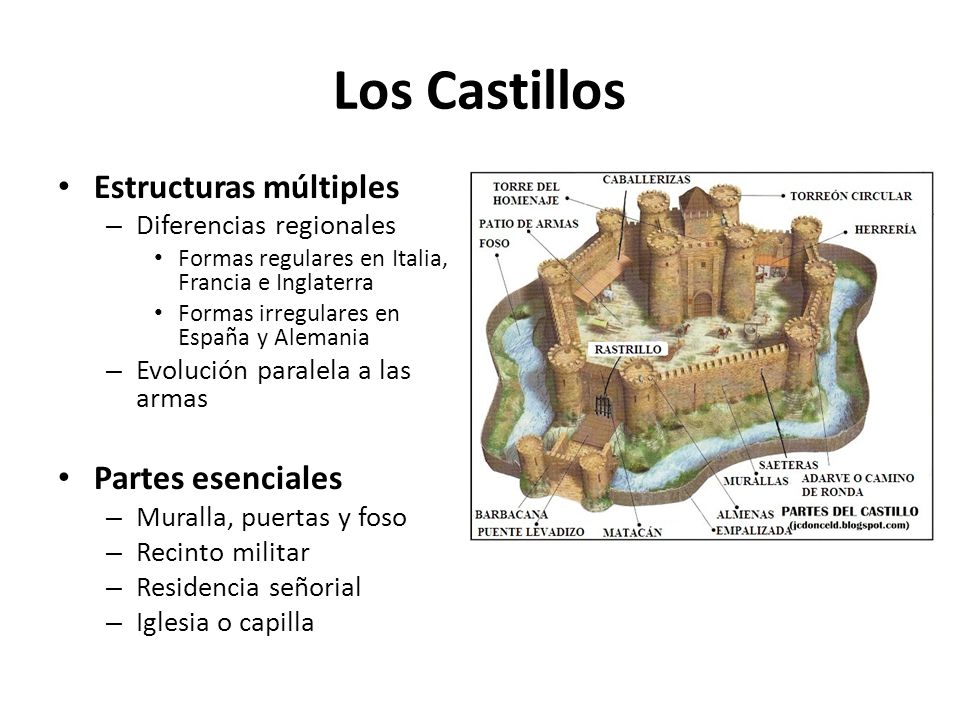

59 Los Castillos Estructuras múltiples Partes esenciales
Diferencias regionales Formas regulares en Italia, Francia e Inglaterra Formas irregulares en España y Alemania Evolución paralela a las armas Partes esenciales Muralla, puertas y foso Recinto militar Residencia señorial Iglesia o capilla

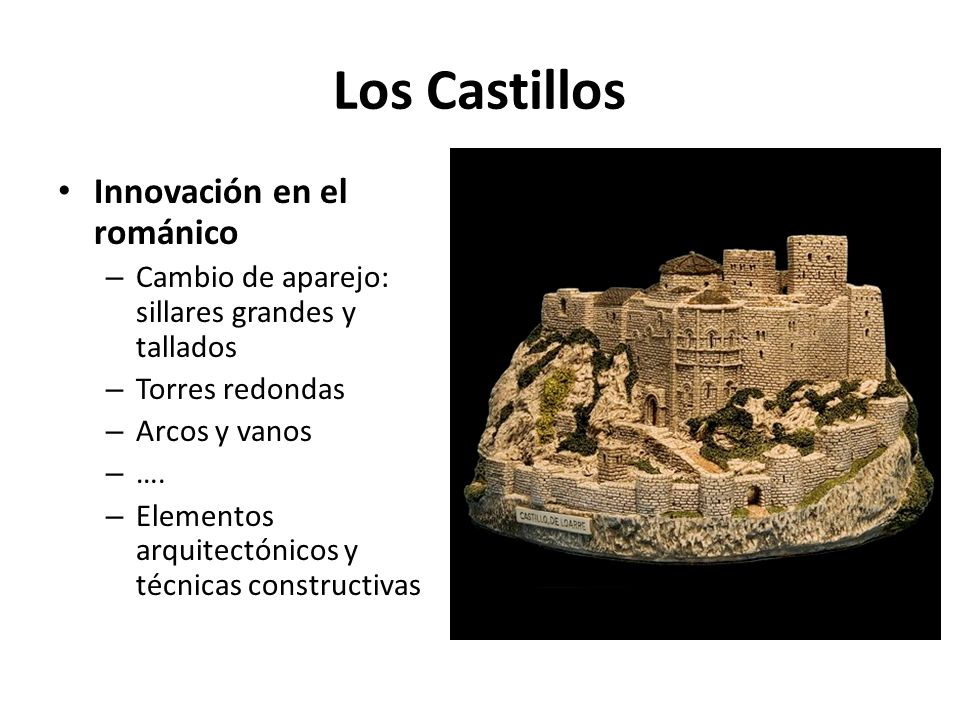

60 Los Castillos Innovación en el románico
Cambio de aparejo: sillares grandes y tallados Torres redondas Arcos y vanos …. Elementos arquitectónicos y técnicas constructivas

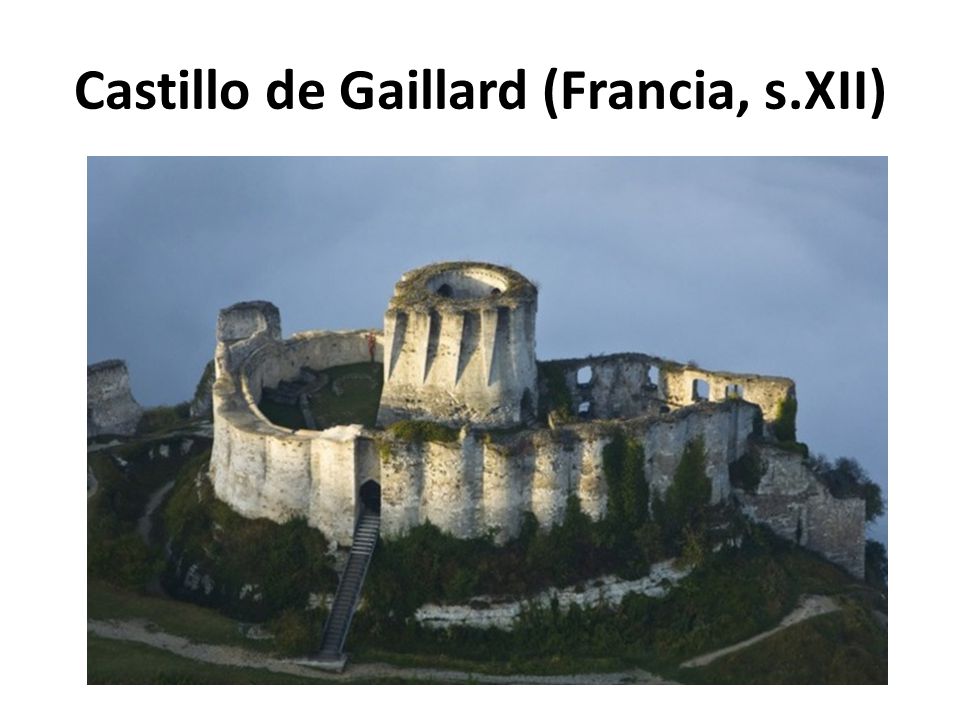

61 Castillo de Gaillard (Francia, s.XII)

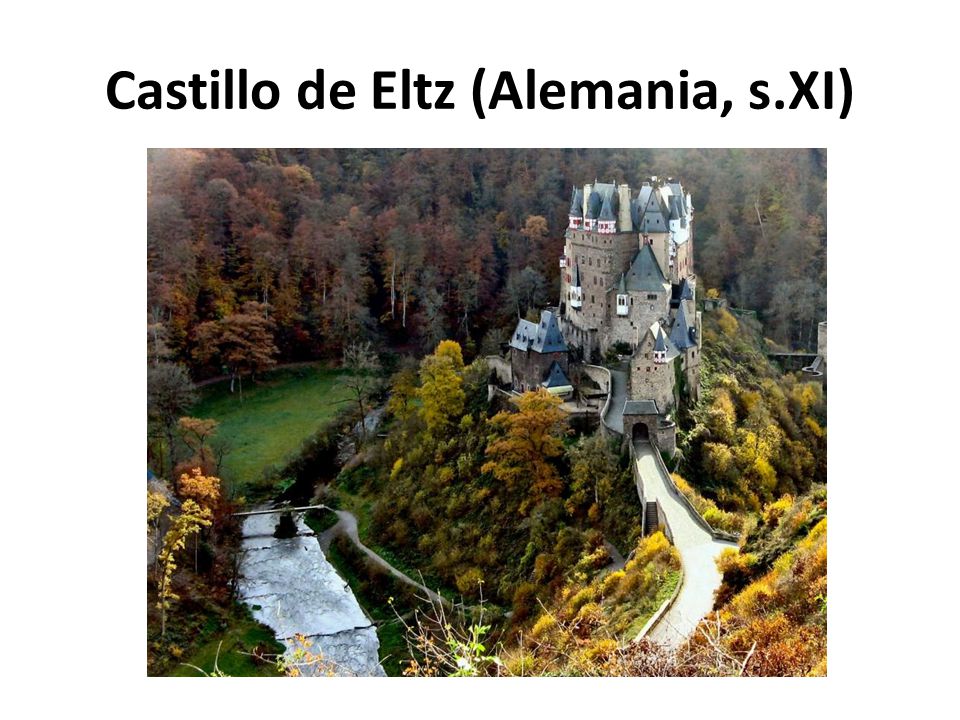

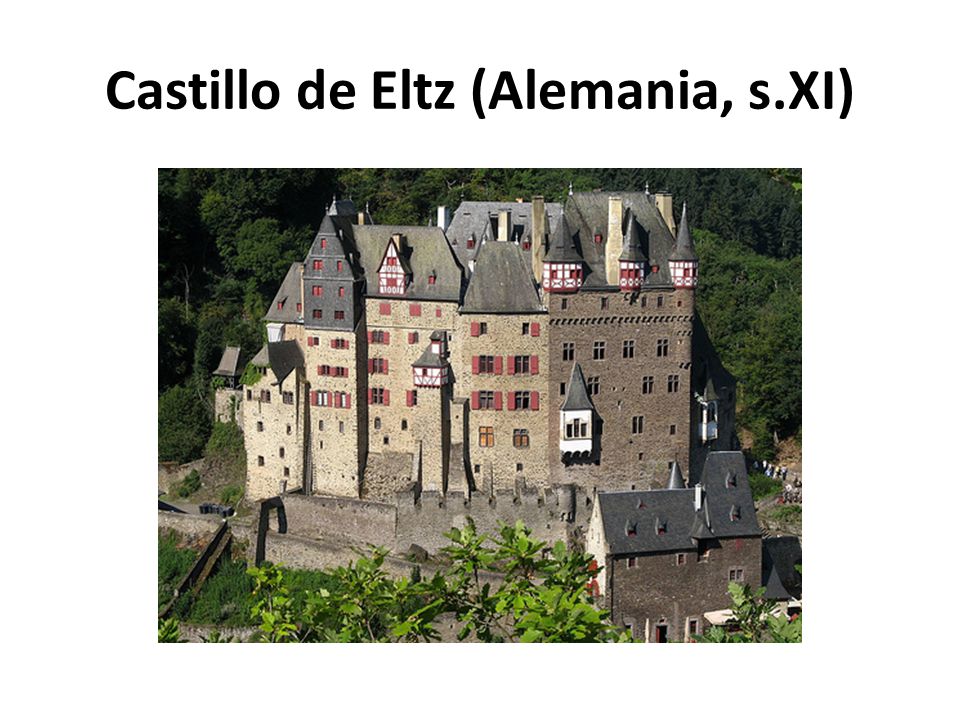

62 Castillo de Eltz (Alemania, s.XI)

63 Castillo de Eltz (Alemania, s.XI)

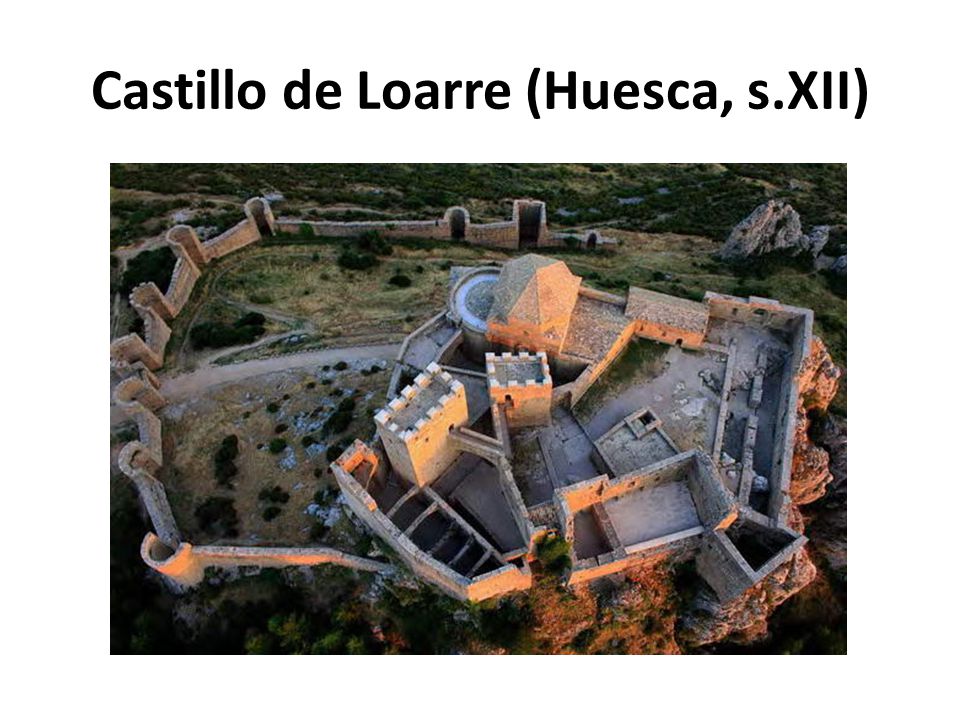

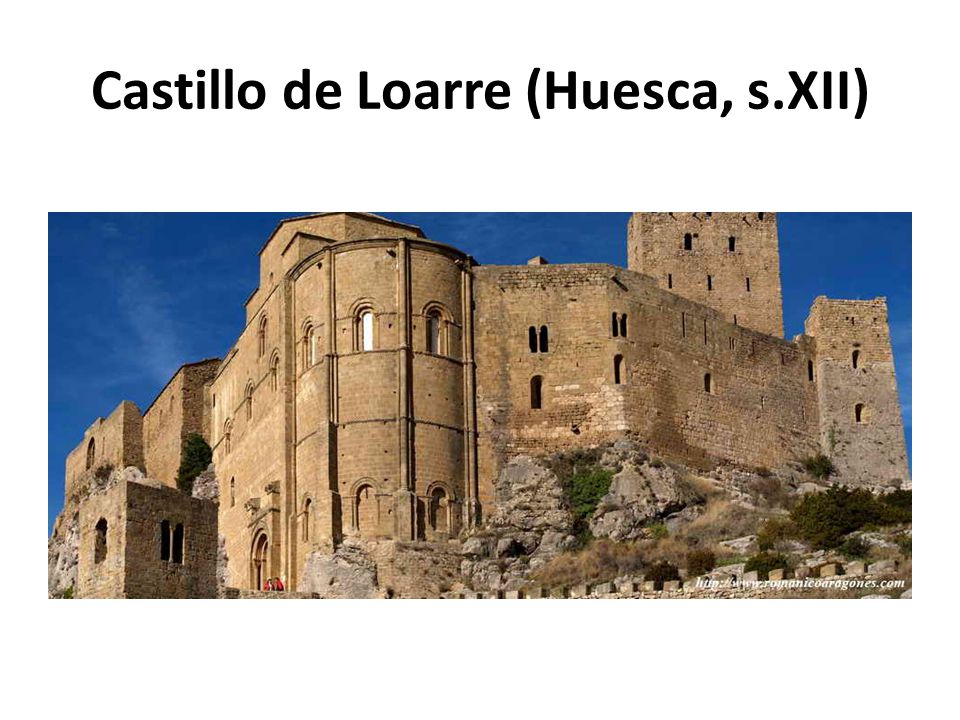

64 Castillo de Loarre (Huesca, s.XII)

65 Castillo de Loarre (Huesca, s.XII)

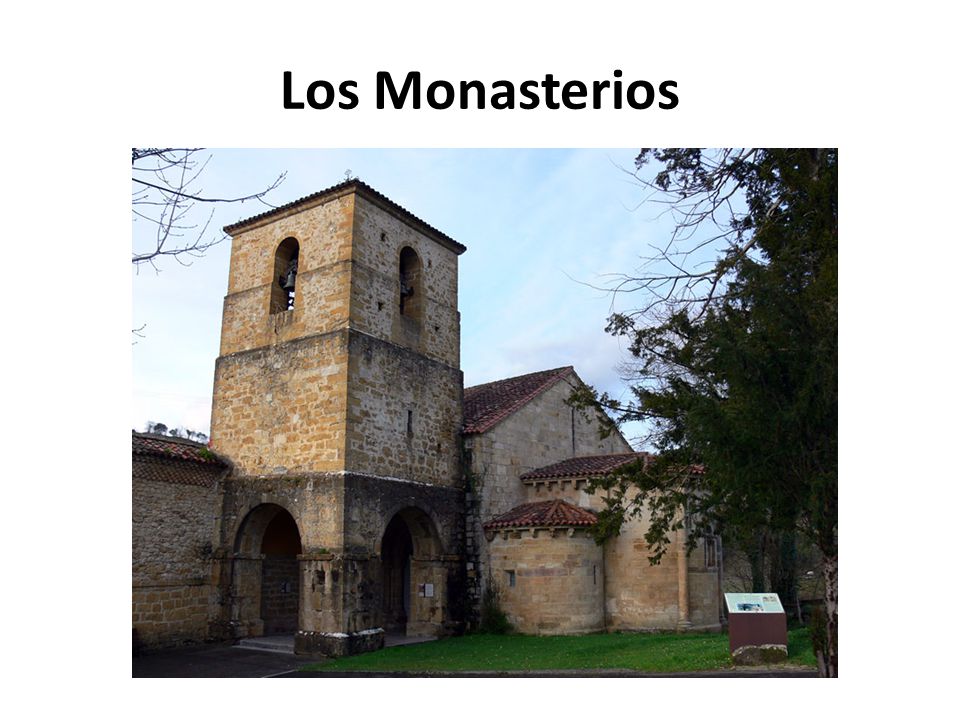

66 Los Monasterios

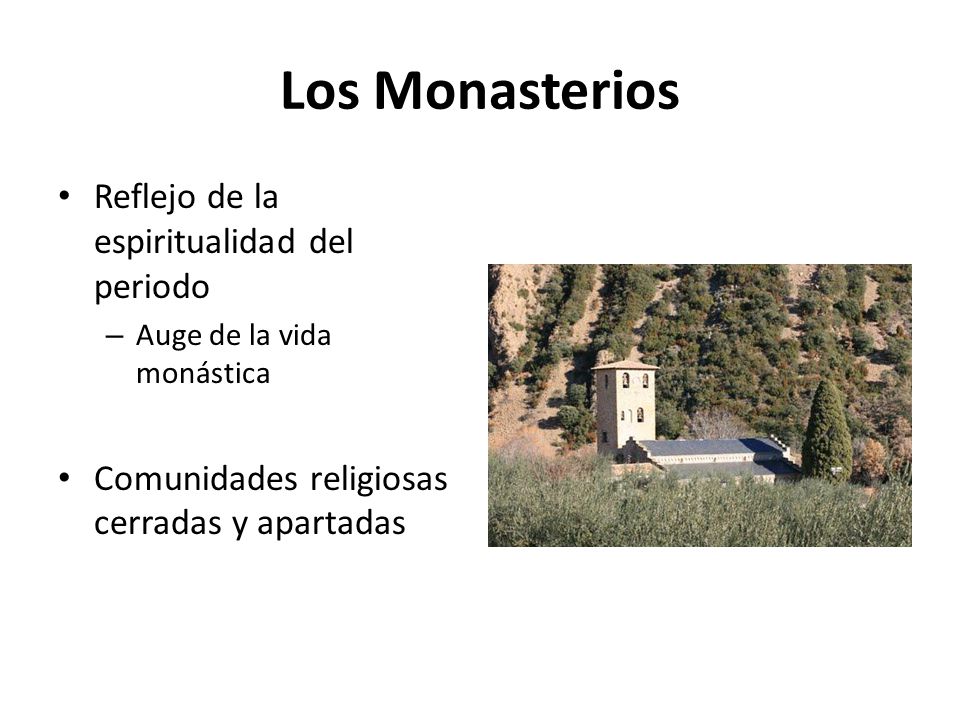

67 Los Monasterios Reflejo de la espiritualidad del periodo
Auge de la vida monástica Comunidades religiosas cerradas y apartadas

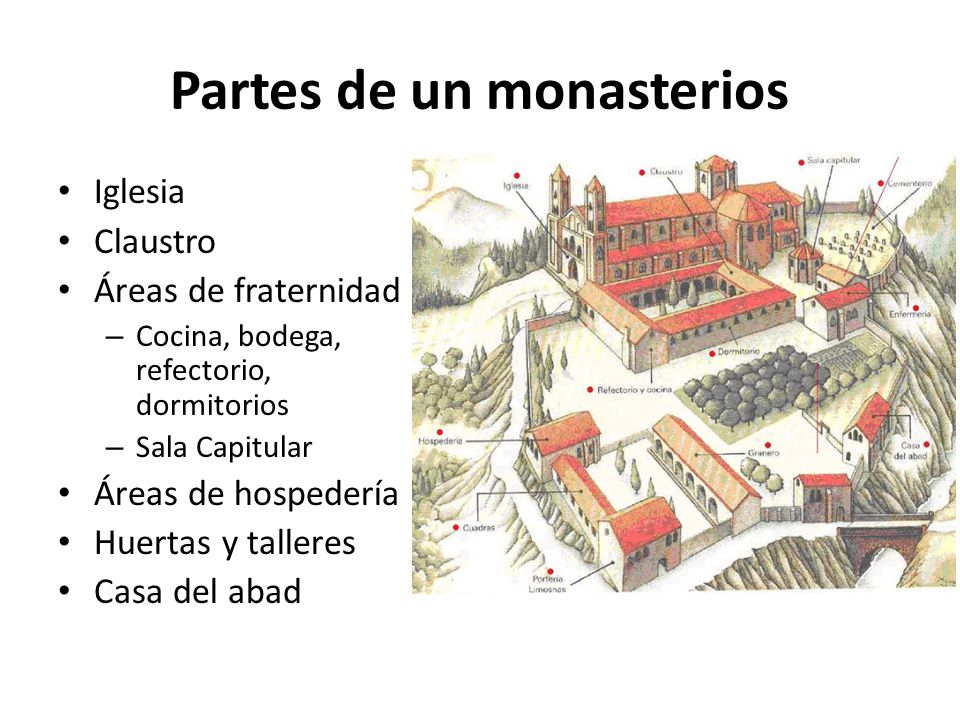

68 Partes de un monasterios
Iglesia Claustro Áreas de fraternidad Cocina, bodega, refectorio, dormitorios Sala Capitular Áreas de hospedería Huertas y talleres Casa del abad

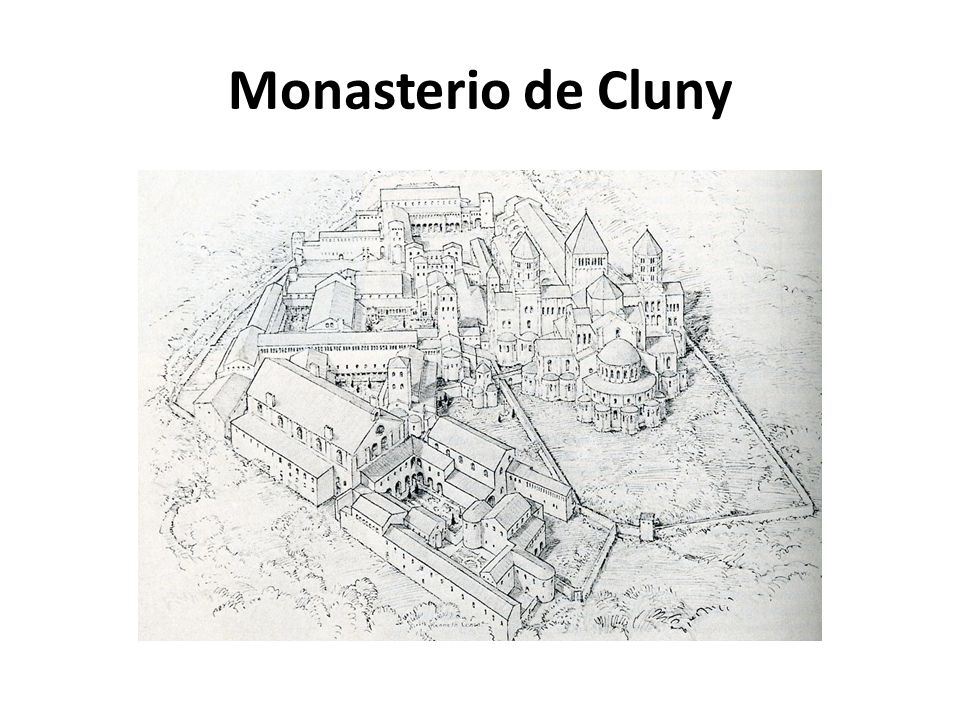

69 Monasterio de Cluny

70 Monasterio de Cluny

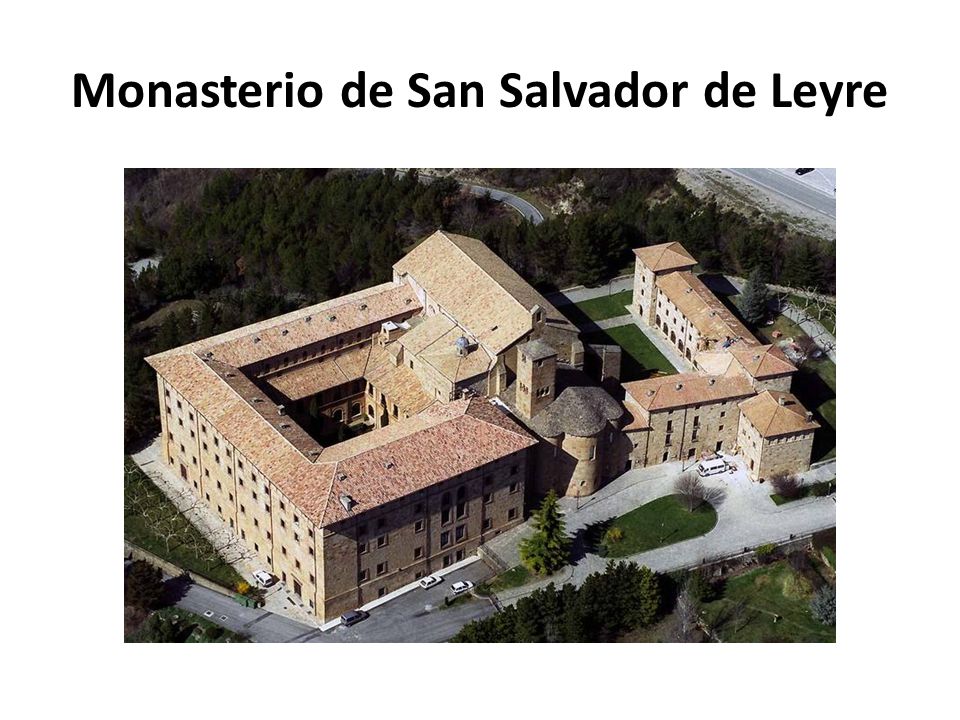

71 Monasterio de San Salvador de Leyre

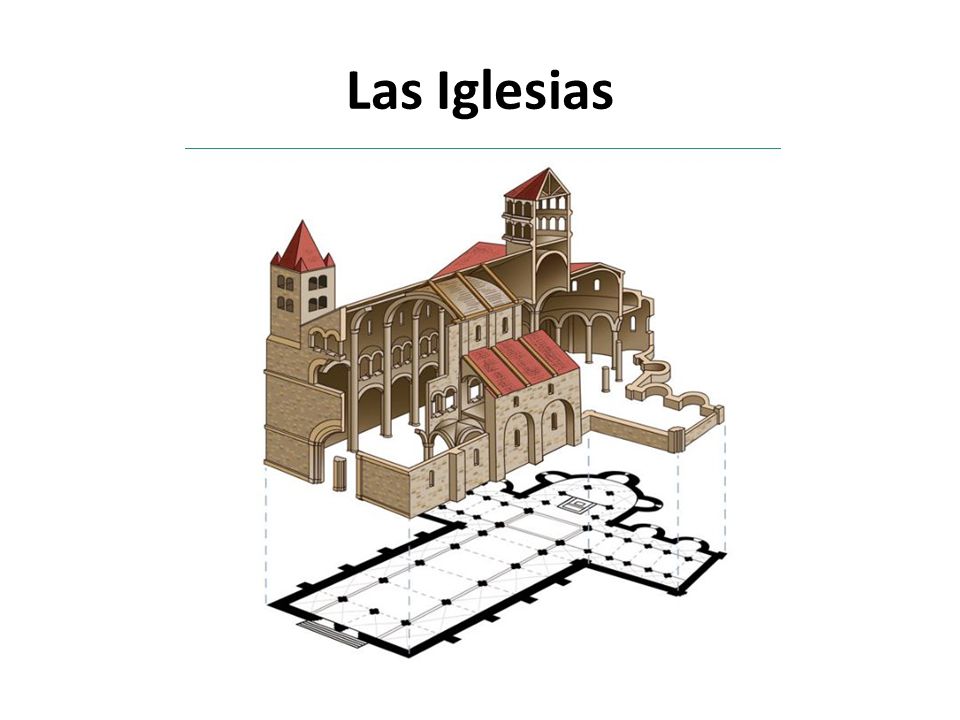

72 Las Iglesias

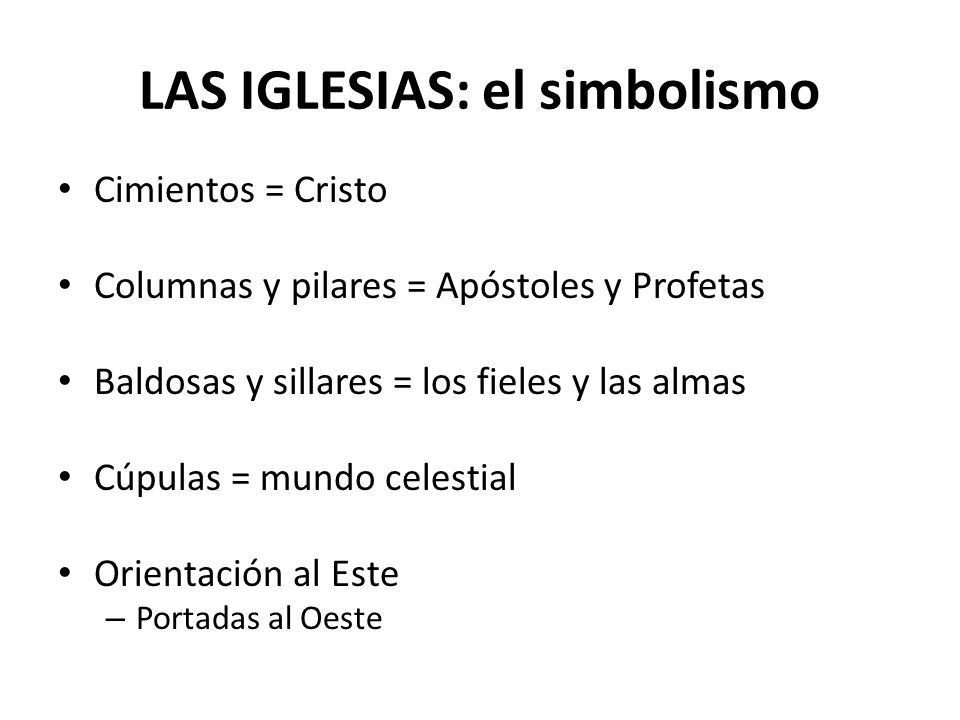

73 LAS IGLESIAS: el simbolismo
Cimientos = Cristo Columnas y pilares = Apóstoles y Profetas Baldosas y sillares = los fieles y las almas Cúpulas = mundo celestial Orientación al Este Portadas al Oeste

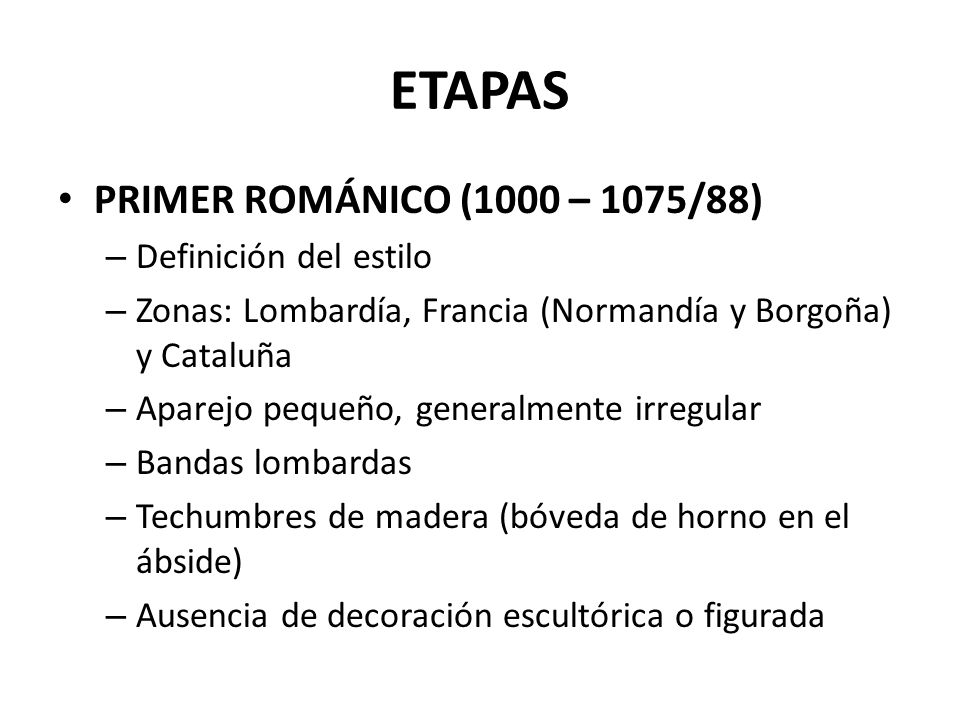

74 ETAPAS PRIMER ROMÁNICO (1000 – 1075/88) Definición del estilo
Zonas: Lombardía, Francia (Normandía y Borgoña) y Cataluña Aparejo pequeño, generalmente irregular Bandas lombardas Techumbres de madera (bóveda de horno en el ábside) Ausencia de decoración escultórica o figurada

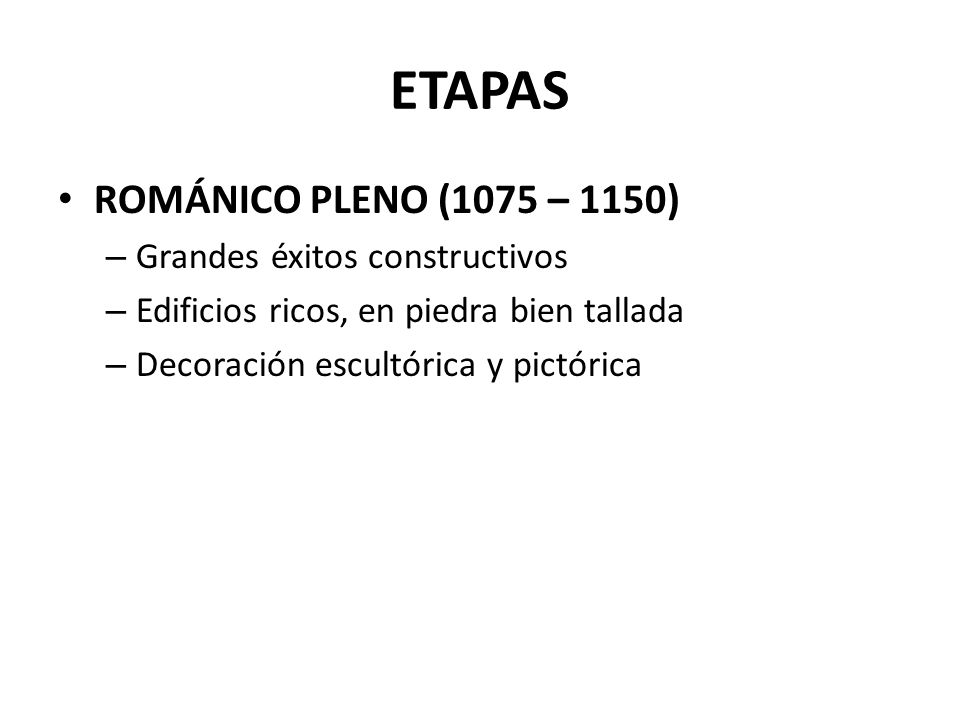

75 ETAPAS ROMÁNICO PLENO (1075 – 1150) Grandes éxitos constructivos
Edificios ricos, en piedra bien tallada Decoración escultórica y pictórica

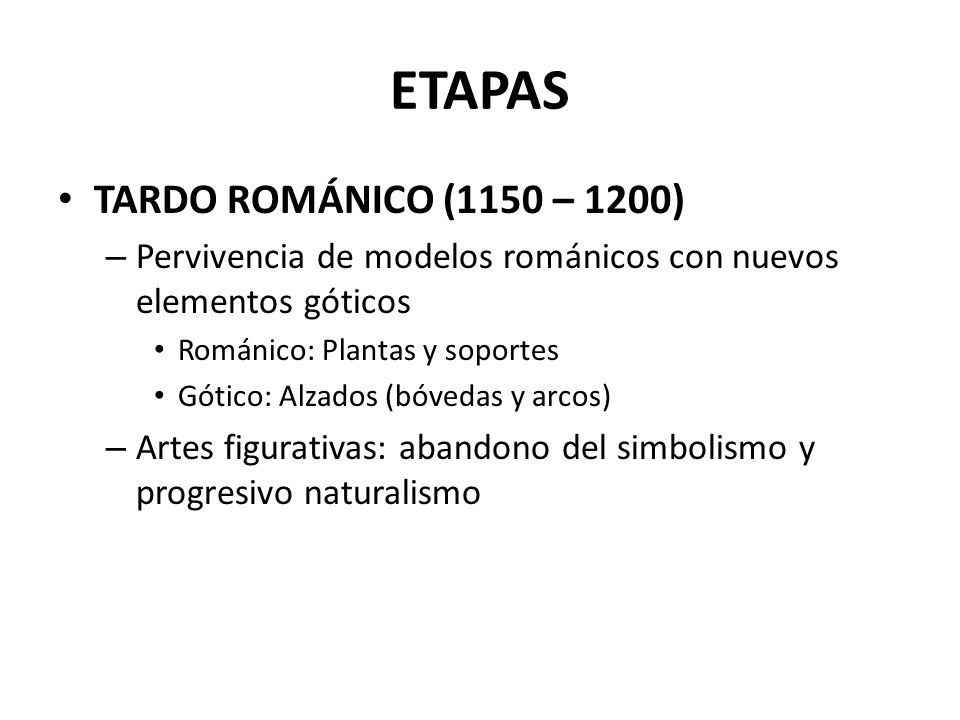

76 ETAPAS TARDO ROMÁNICO (1150 – 1200)
Pervivencia de modelos románicos con nuevos elementos góticos Románico: Plantas y soportes Gótico: Alzados (bóvedas y arcos) Artes figurativas: abandono del simbolismo y progresivo naturalismo
