Fernando Moreno Madrid, 6 de abril 2005. GRUPO DE ÓPTICA (Dpto. Física Aplicada) F. González J. M. Saiz O. Merchiers (Becario) P. Albella (Becario)

Presentación del tema: "Fernando Moreno Madrid, 6 de abril 2005. GRUPO DE ÓPTICA (Dpto. Física Aplicada) F. González J. M. Saiz O. Merchiers (Becario) P. Albella (Becario)"— Transcripción de la presentación:

1 Fernando Moreno Madrid, 6 de abril 2005

2 GRUPO DE ÓPTICA (Dpto. Física Aplicada) F. González J. M. Saiz O. Merchiers (Becario) P. Albella (Becario)

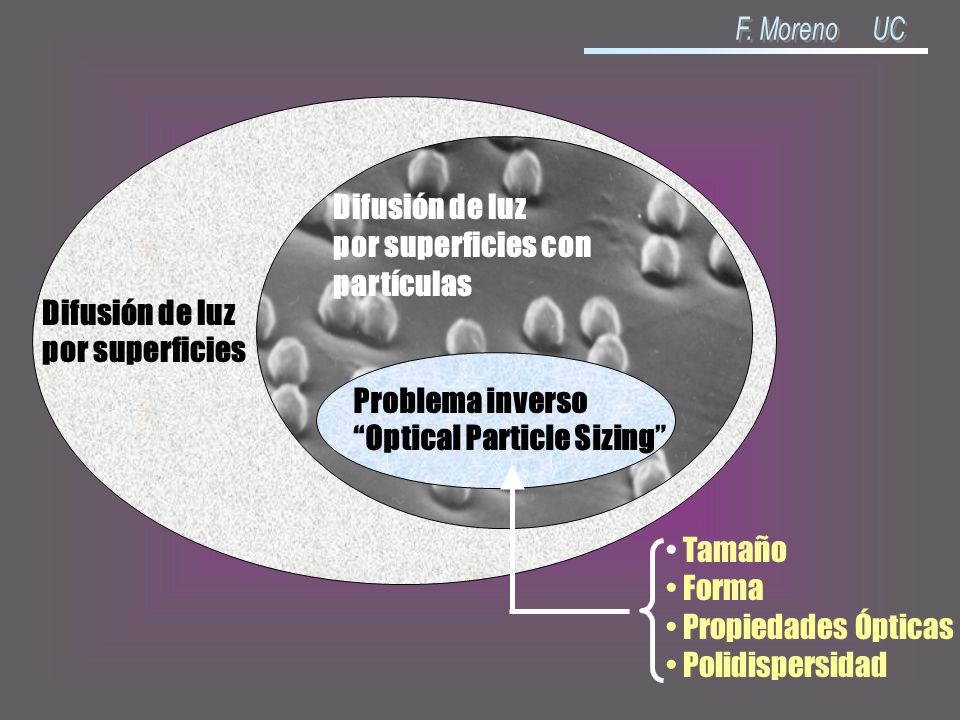

3 Difusión de luz por superficies con partículas Difusión de luz por superficies Problema inverso “Optical Particle Sizing” Tamaño Forma Propiedades Ópticas Polidispersidad

4

5 Investigación Básica  Problema electromagnético de interés  Modelización de superficies más complejas  Detección de contaminantes  Industria de Semiconductores  SERS (biosensores)  Generación de Ondas Superficiales  Caracterización de Partículas Aplicaciones Rango del visible Partículas del orden de la longitud de onda incidente,

6

7

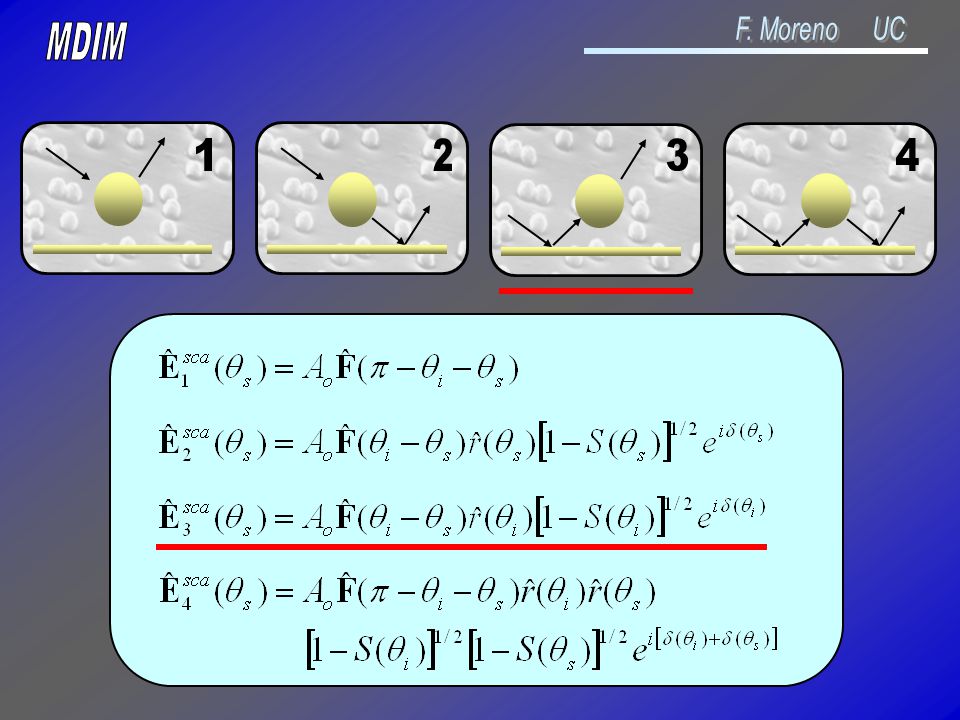

8

9

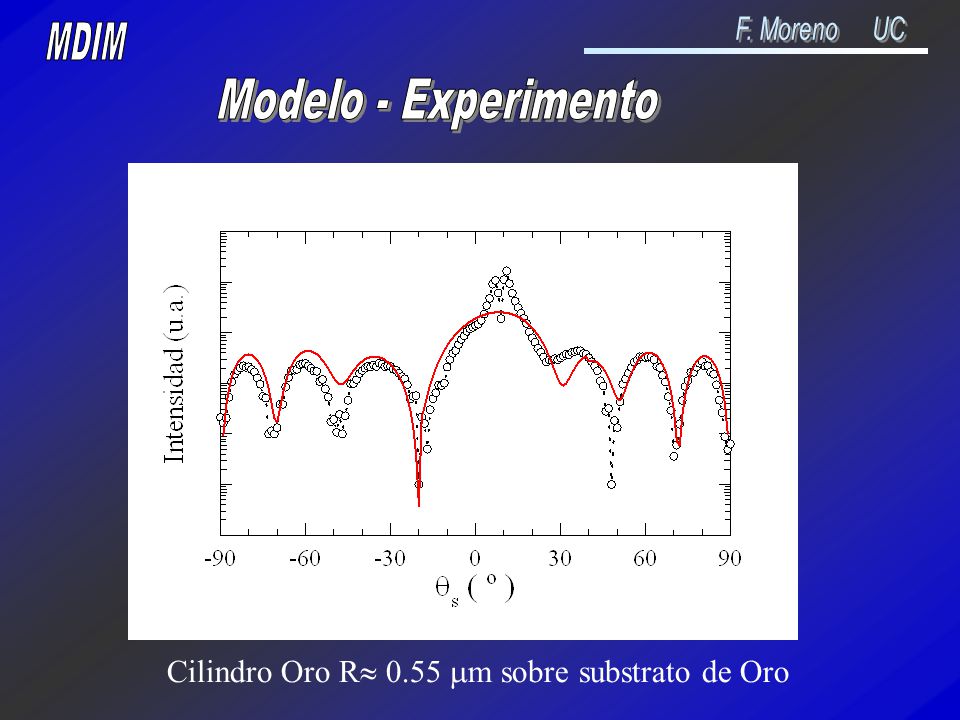

10 Cilindro Oro R  0.55  m sobre substrato de Oro

11 Sencillo Transparente Rápido de computación Fiable Válido para esferas y cilindros metálicos  Física del problema

12

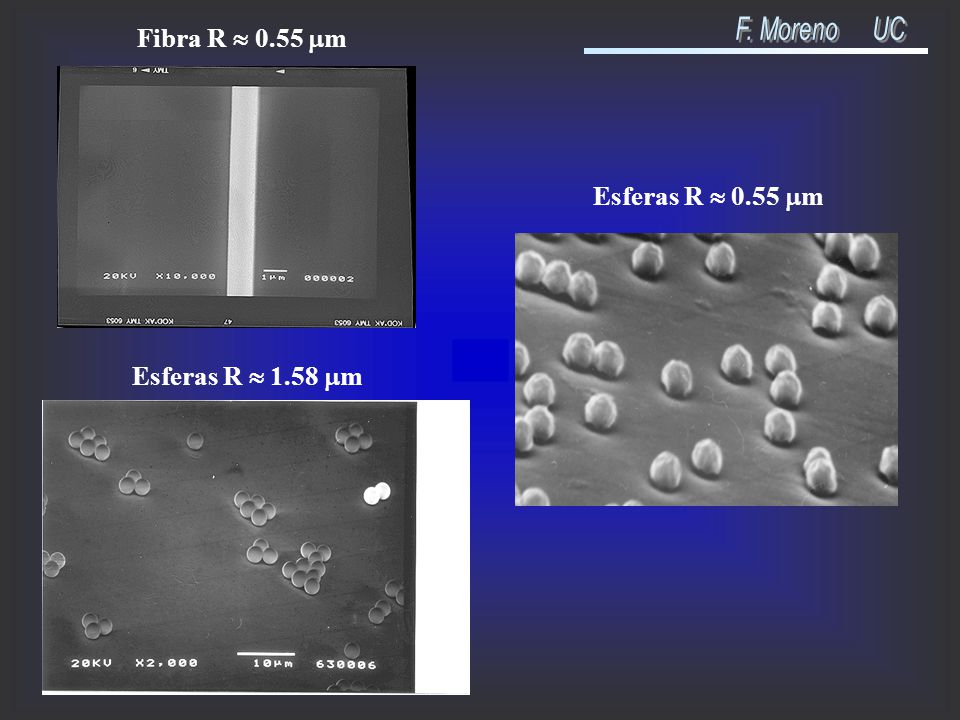

13 Fibra R  0.55  m Esferas R  0.55  m Esferas R  1.58  m

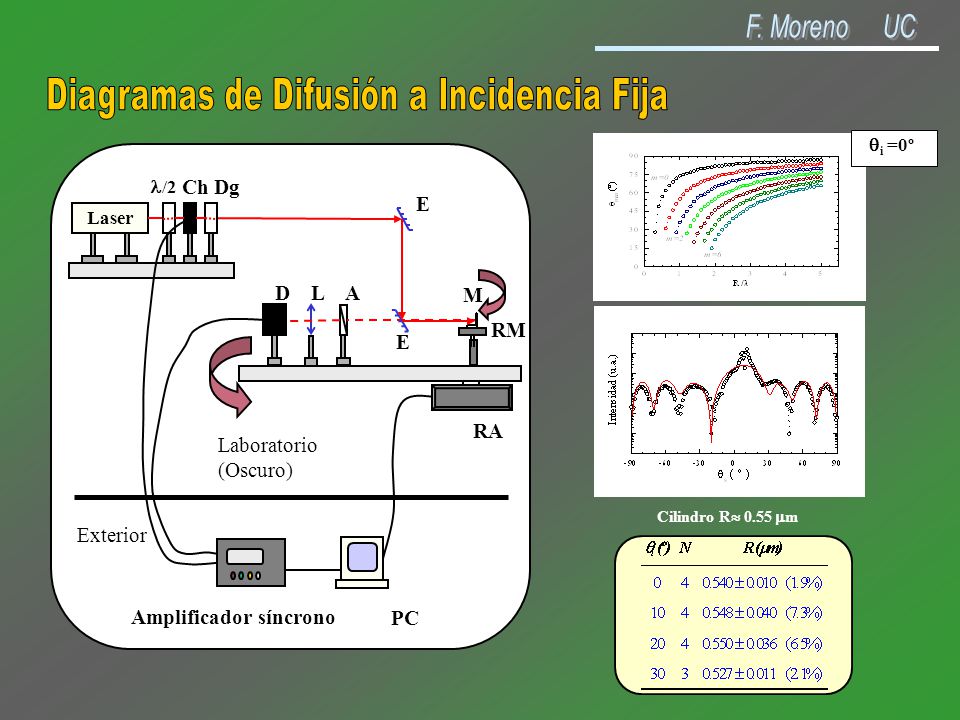

14 DLA Laser /2 ChDg E E M RM RA Amplificador síncrono PC Laboratorio (Oscuro) Exterior  i =0º Cilindro R  0.55  m

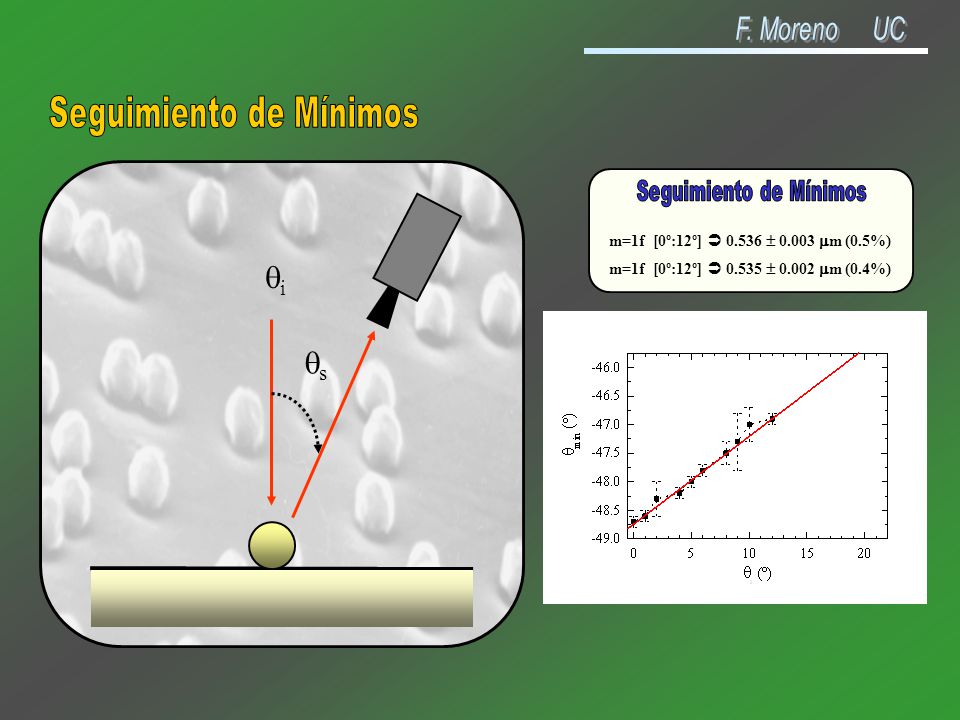

15 ii ss m=1f [0º:12º]  0.536  0.003  m (0.5%) m=1f [0º:12º]  0.535  0.002  m (0.4%)

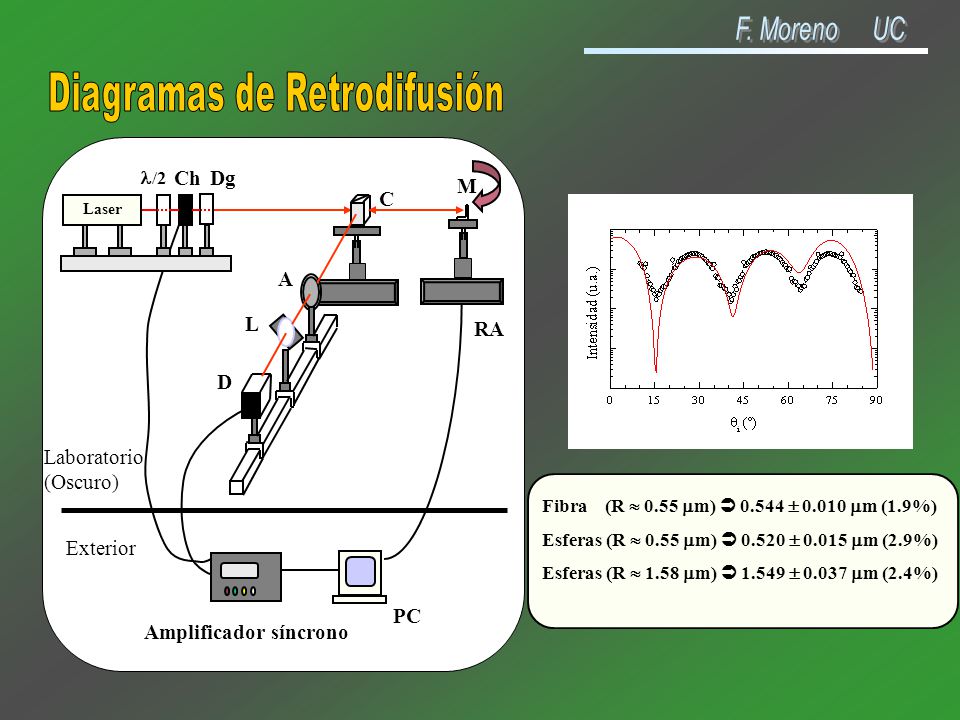

16 D L A M RA C Laser /2 ChDg Amplificador síncrono PC Laboratorio (Oscuro) Exterior Fibra (R  0.55  m)  0.544  0.010  m (1.9%) Esferas (R  0.55  m)  0.520  0.015  m (2.9%) Esferas (R  1.58  m)  1.549  0.037  m (2.4%)

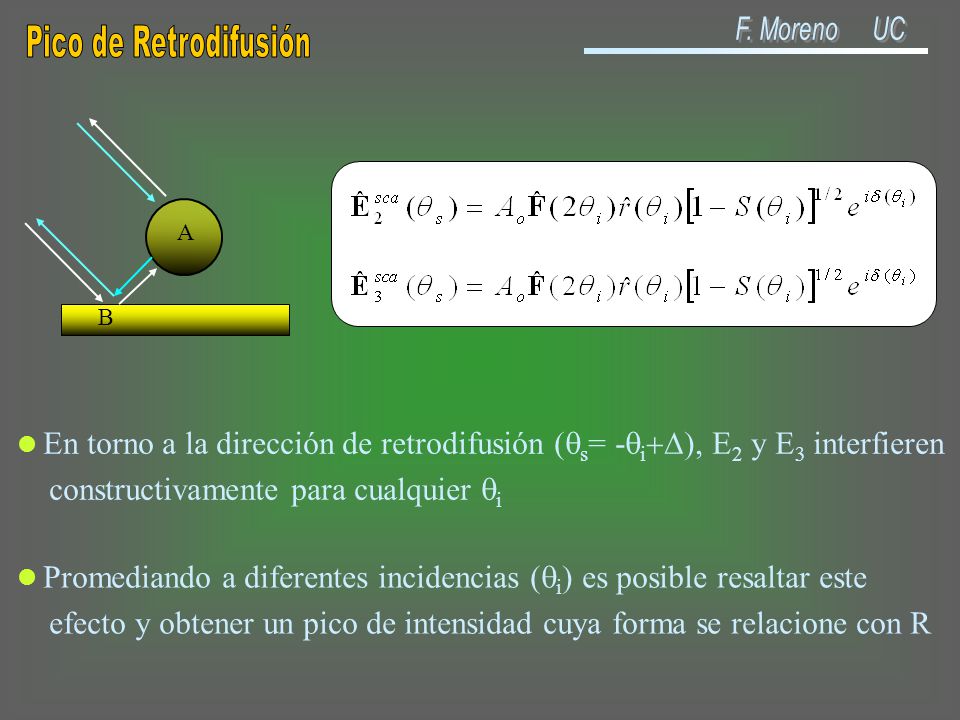

17 A B En torno a la dirección de retrodifusión (  s = -  i  )  E 2 y E 3 interfieren constructivamente para cualquier  i Promediando a diferentes incidencias (  i ) es posible resaltar este efecto y obtener un pico de intensidad cuya forma se relacione con R

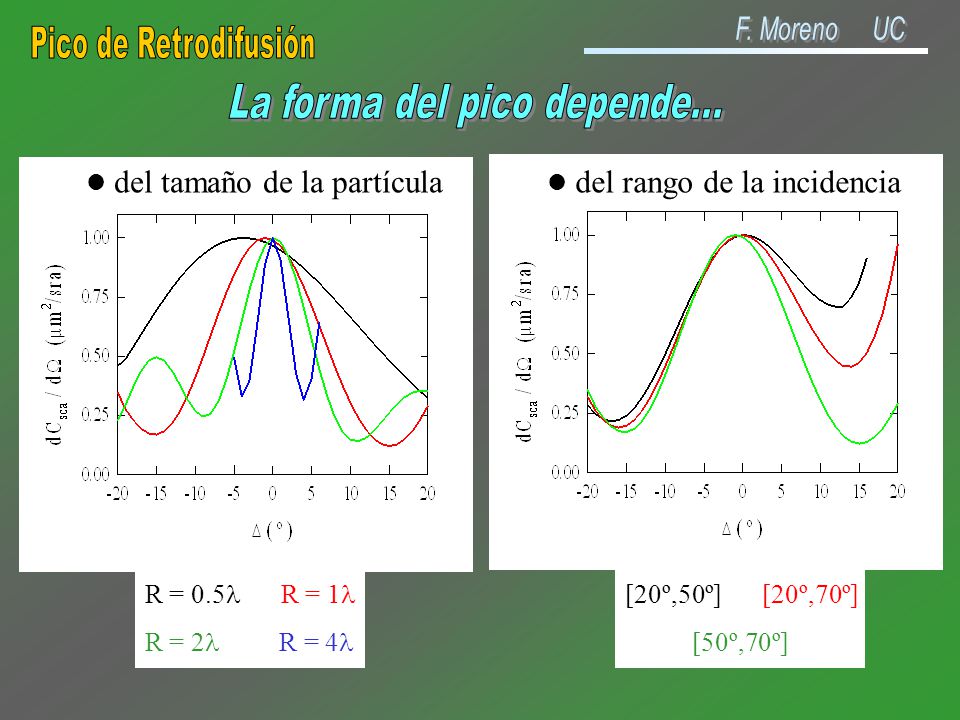

18 del tamaño de la partícula R = 0.5 R = 1 R = 2 R = 4 del rango de la incidencia [20º,50º]  [20º,70º] [50º,70º]

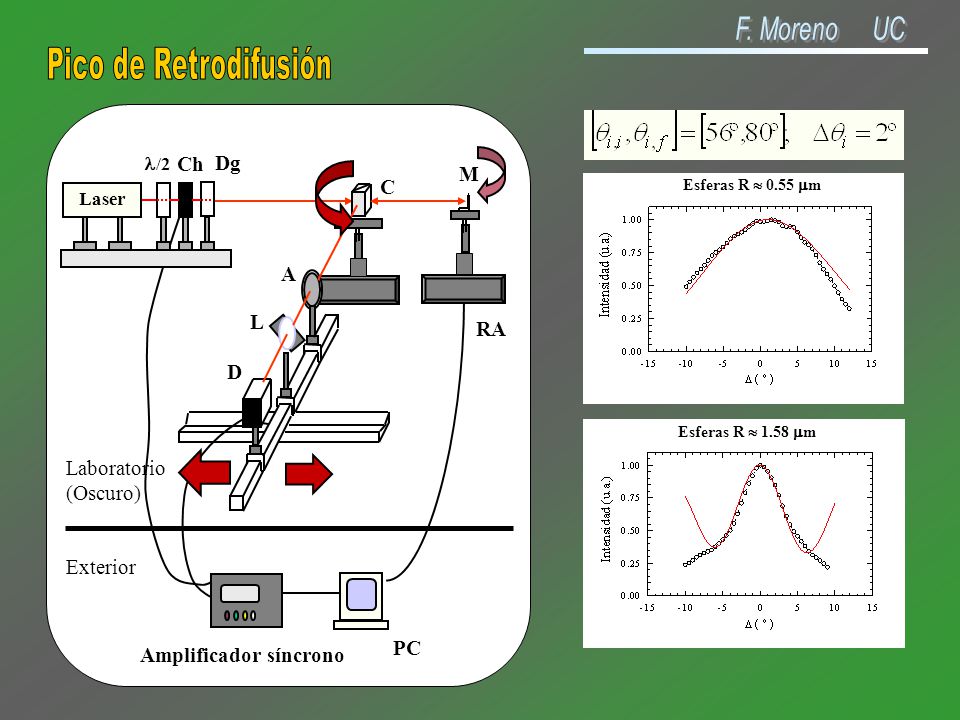

19 Esferas R  0.55  m Esferas R  1.58  m

20

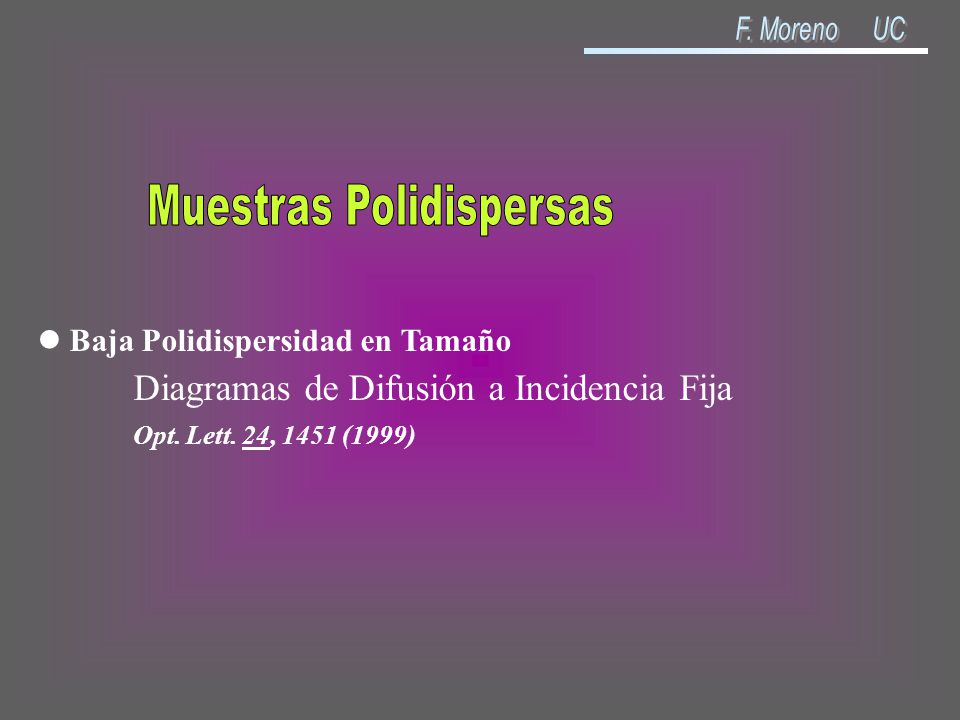

21 Baja Polidispersidad en Tamaño Diagramas de Difusión a Incidencia Fija Opt. Lett. 24, 1451 (1999)

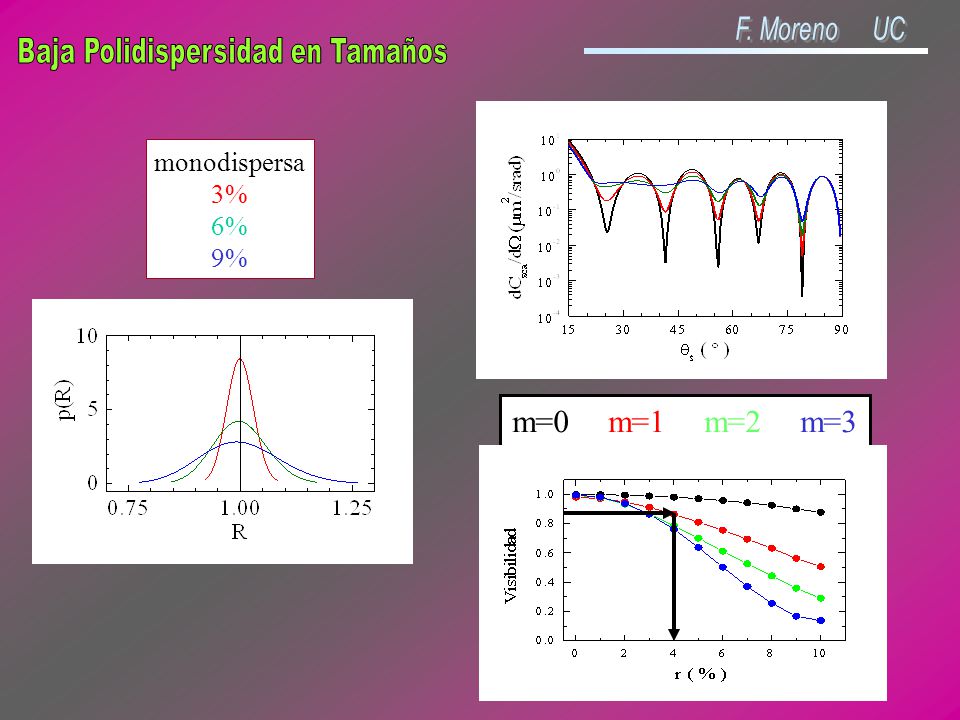

22 monodispersa 3% 6% 9% m=0m=1m=2m=3

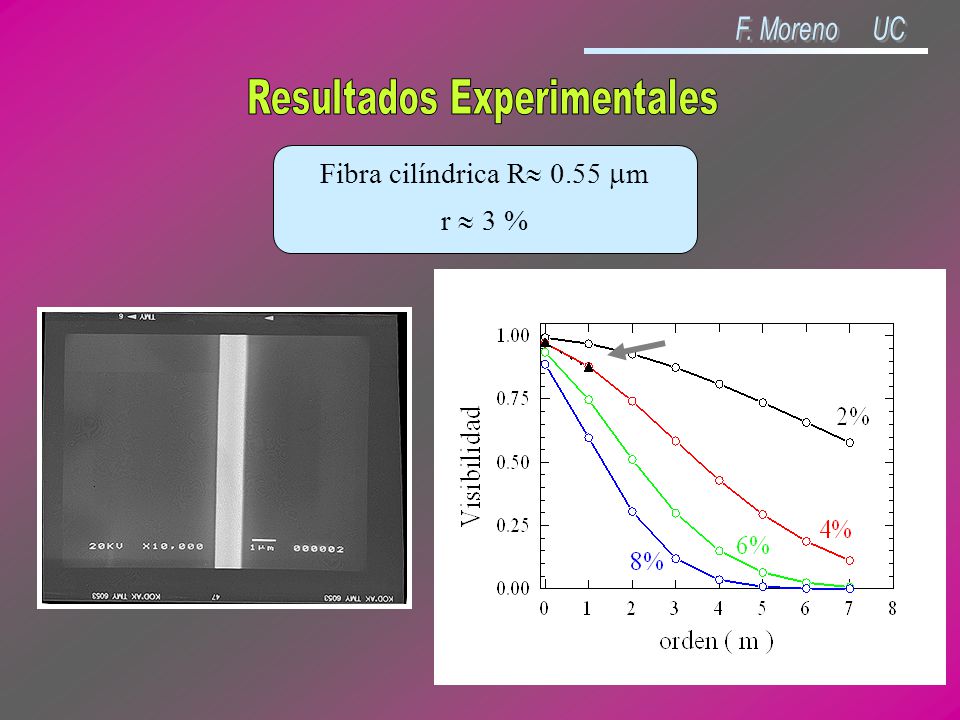

23 Fibra cilíndrica R  0.55  m r  3 %

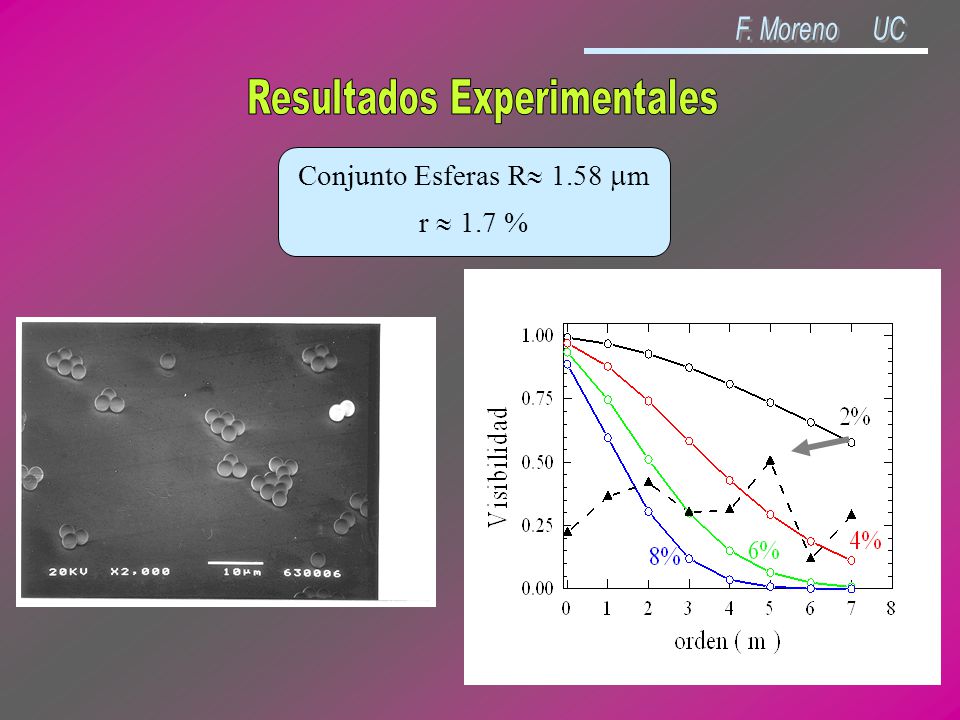

24 Conjunto Esferas R  1.58  m r  1.7 %

25

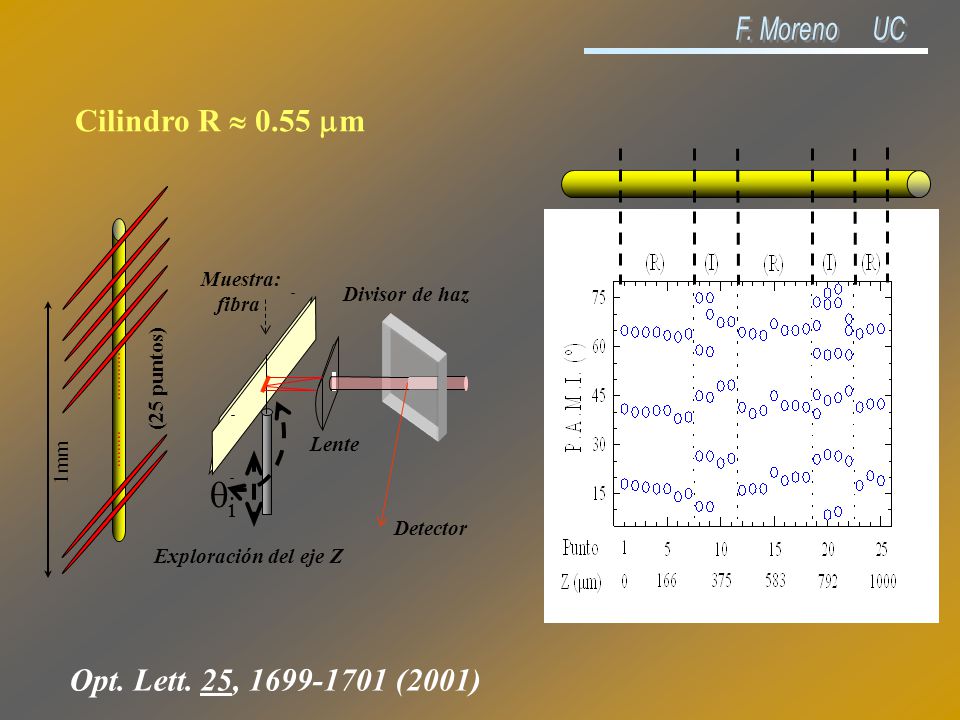

26 Opt. Lett. 25, 1699-1701 (2001) Cilindro R  0.55  m Detector Exploración del eje Z Muestra: fibra ii Lente Divisor de haz (25 puntos) 1mm

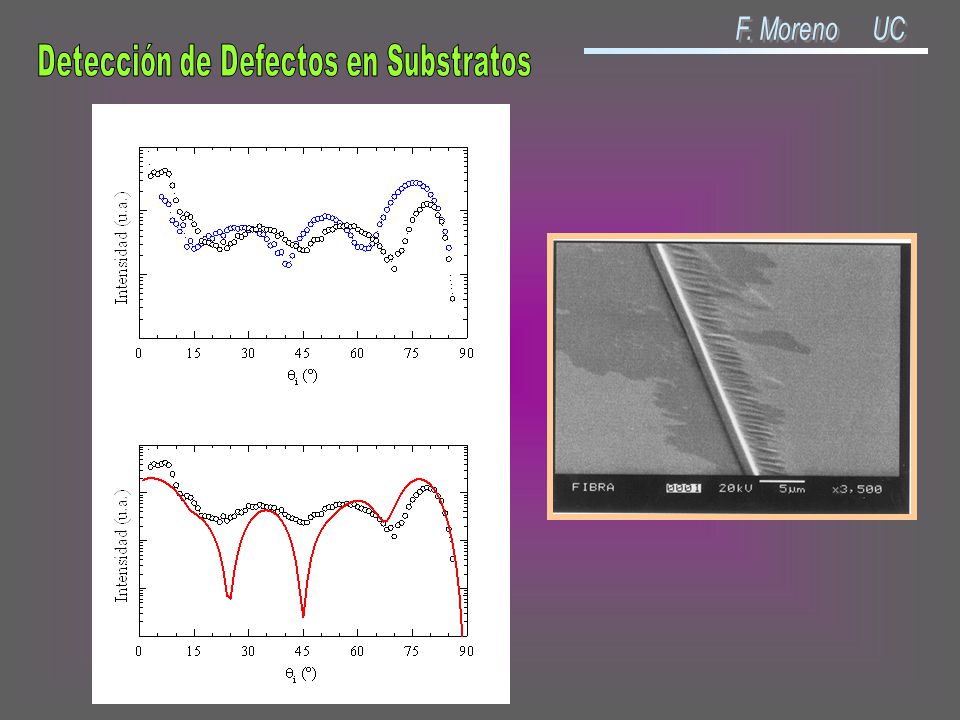

27

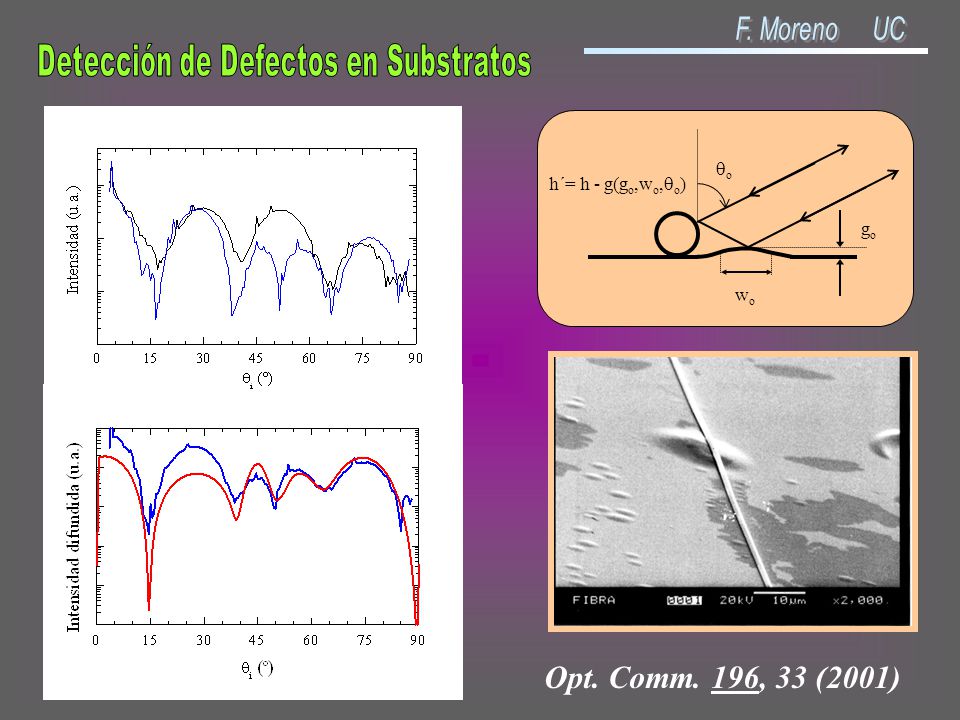

28 h´= h - g(g o,w o,  o ) gogo oo wowo Opt. Comm. 196, 33 (2001)

29
