LA ENVOLVENTE ESTRUCTURAL

Presentación del tema: "LA ENVOLVENTE ESTRUCTURAL"— Transcripción de la presentación:

1 LA ENVOLVENTE ESTRUCTURAL
CONTEMPORÁNEA

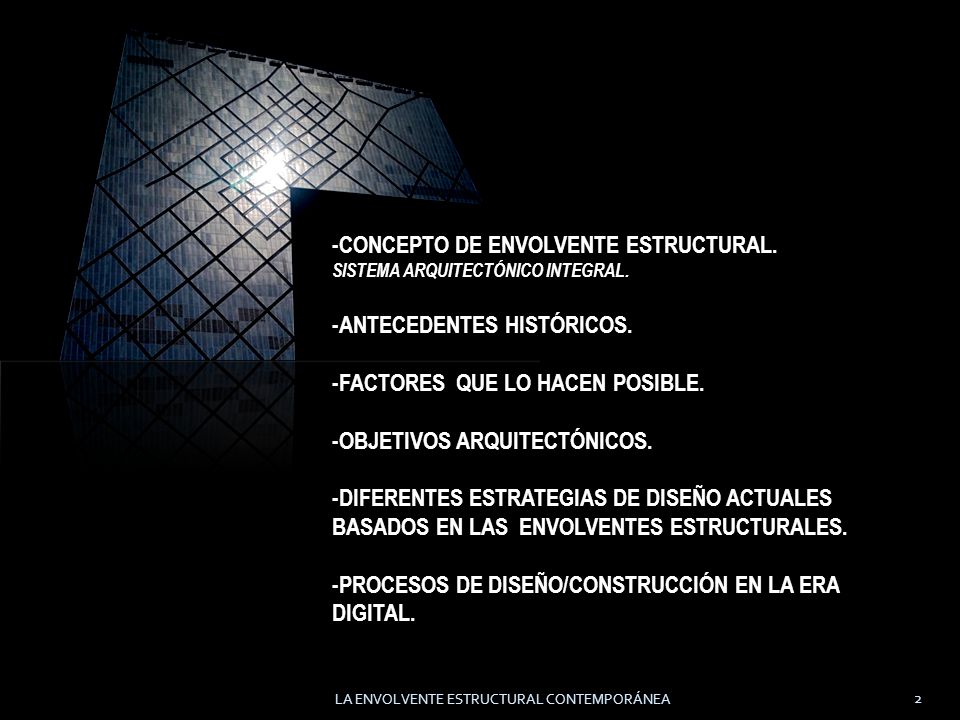

2 -CONCEPTO DE ENVOLVENTE ESTRUCTURAL.
SISTEMA ARQUITECTÓNICO INTEGRAL. -ANTECEDENTES HISTÓRICOS. -FACTORES QUE LO HACEN POSIBLE. -OBJETIVOS ARQUITECTÓNICOS. -DIFERENTES ESTRATEGIAS DE DISEÑO ACTUALES BASADOS EN LAS ENVOLVENTES ESTRUCTURALES. -PROCESOS DE DISEÑO/CONSTRUCCIÓN EN LA ERA DIGITAL. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

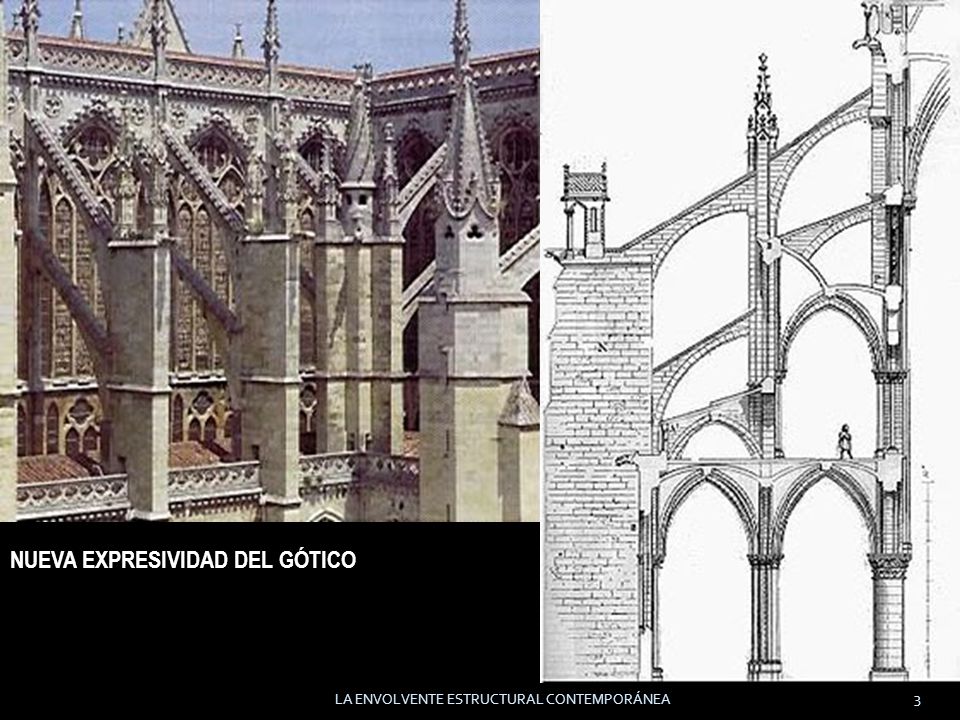

3 NUEVA EXPRESIVIDAD DEL GÓTICO
LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

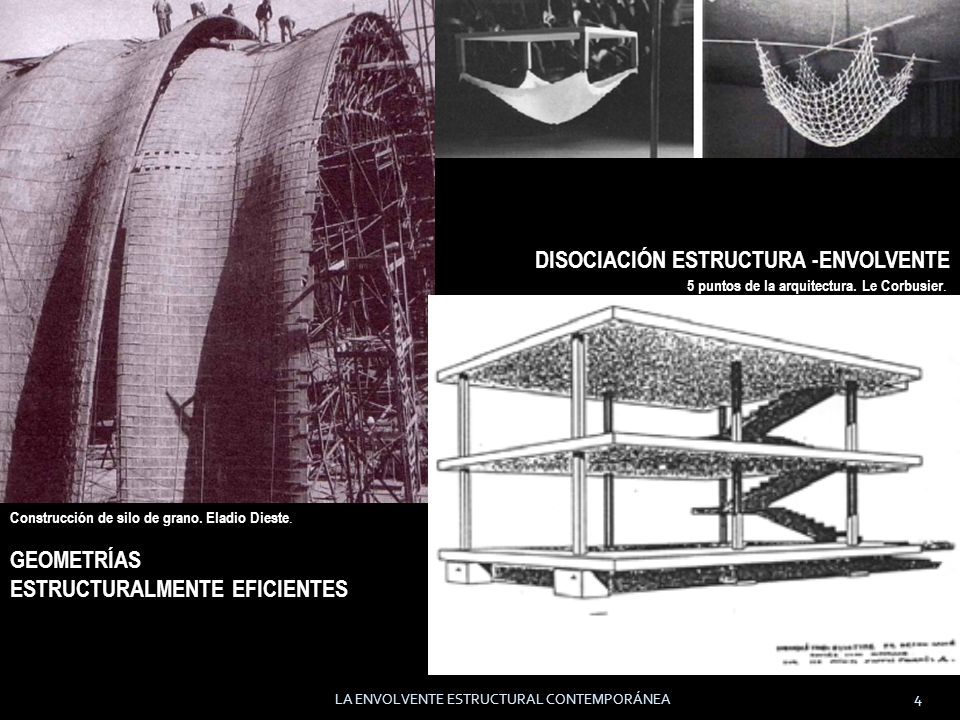

4 DISOCIACIÓN ESTRUCTURA -ENVOLVENTE
5 puntos de la arquitectura. Le Corbusier. Construcción de silo de grano. Eladio Dieste. GEOMETRÍAS ESTRUCTURALMENTE EFICIENTES LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

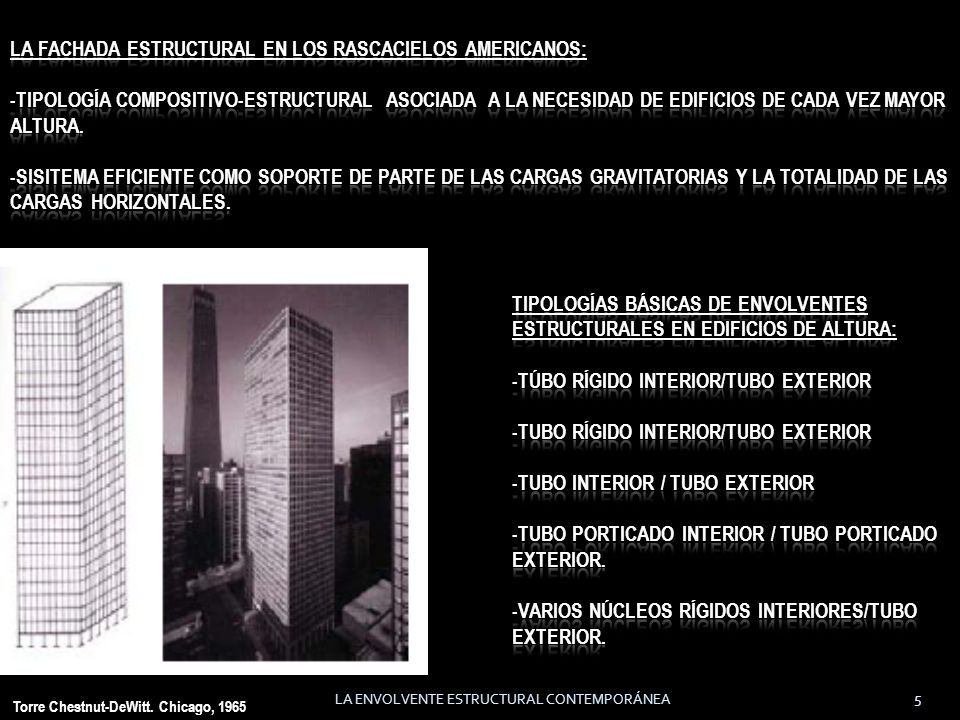

5 Torre Chestnut-DeWitt. Chicago, 1965
LA FACHADA ESTRUCTURAL EN LOS RASCACIELOS AMERICANOS: -TIPOLOGÍA COMPOSITIVO-ESTRUCTURAL ASOCIADA A LA NECESIDAD DE EDIFICIOS DE cada vez MAYOR ALTURA. -SISITEMA EFICIENTE COMO SOPORTE DE PARTE DE LAS CARGAS GRAVITATORIAS Y LA TOTALIDAD DE LAS CARGAS HORIZONTALES. TIPOLOGÍAS BÁSICAS DE ENVOLVENTES ESTRUCTURALES EN EDIFICIOS DE ALTURA:   -TÚBO RÍGIDO INTERIOR/TUBO EXTERIOR -TUBO RÍGIDO INTERIOR/TUBO EXTERIOR -TUBO INTERIOR / TUBO EXTERIOR -TUBO PORTICADO INTERIOR / TUBO PORTICADO EXTERIOR. -VARIOS NÚCLEOS RÍGIDOS INTERIORES/TUBO EXTERIOR. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA Torre Chestnut-DeWitt. Chicago, 1965

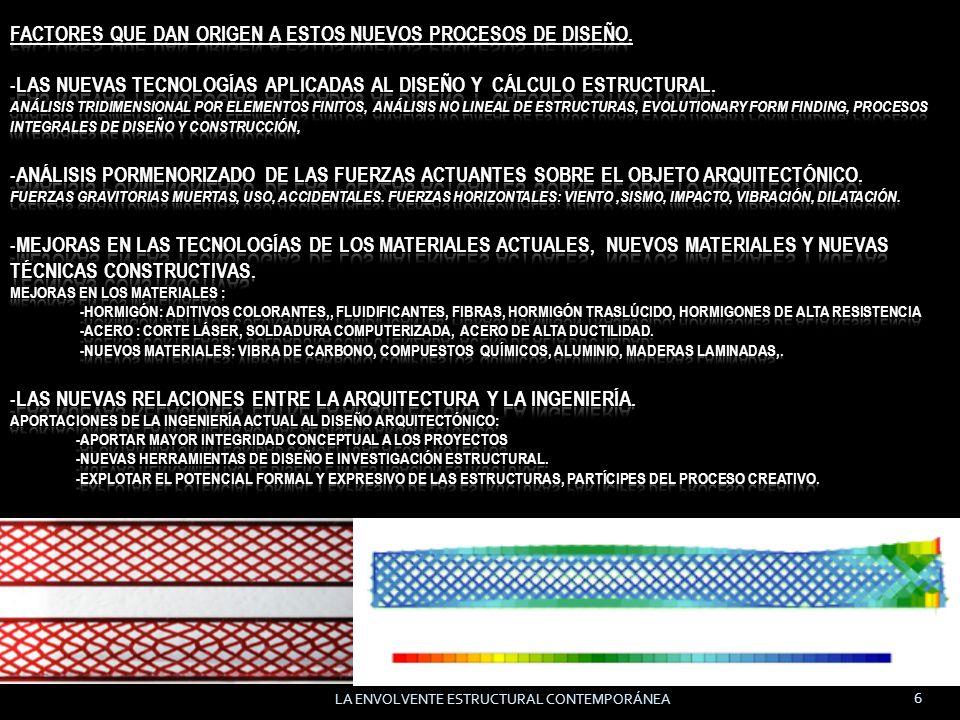

6 Factores que dan origen a estos nuevos procesos de diseño
Factores que dan origen a estos nuevos procesos de diseño.   -Las nuevas tecnologías aplicadas al diseño y cálculo estructural. ANÁLISIS TRIDIMENSIONAL POR ELEMENTOS FINITOS, análisis no lineal de estructuras, EVOLUTIONARY FORM FINDING, PROCESOS INTEGRALES DE DISEÑO Y CONSTRUCCIÓN,   -Análisis pormenorizado de las fuerzas actuantes sobre el objeto arquitectónico. FUERZAS GRAVITORIAS MUERTAS, USO, ACCIDENTALES. FUERZAS HORIZONTALES: VIENTO ,SISMO, IMPACTO, VIBRACIÓN, DILATACIÓN.   -Mejoras en las tecnologías de los materiales actuales, nuevos materiales y nuevas técnicas constructivas. MEJORAS EN LOS MATERIALES : HORMIGÓN: ADITIVOS COLORANTES,, FLUIDIFICANTES, FIBRAS, HORMIGÓN TRASLÚCIDO, hormigones de alta resistencia ACERO : CORTE LÁSER, SOLDADURA COMPUTERIZADA, ACERO DE ALTA DUCTILIDAD NUEVOS MATERIALES: VIBRA DE CARBONO, COMPUESTOS QUÍMICOS, ALUMINIO, MADERAS LAMINADAS,.   -Las nuevas relaciones entre la arquitectura y la ingeniería. APORTACIONES DE LA INGENIERÍA ACTUAL AL DISEÑO ARQUITECTÓNICO: APORTAR MAYOR INTEGRIDAD CONCEPTUAL A LOS PROYECTOS NUEVAS HERRAMIENTAS DE DISEÑO E INVESTIGACIÓN ESTRUCTURAL EXPLOTAR EL POTENCIAL FORMAL Y EXPRESIVO DE LAS ESTRUCTURAS, PARTÍCIPES DEL PROCESO CREATIVO. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

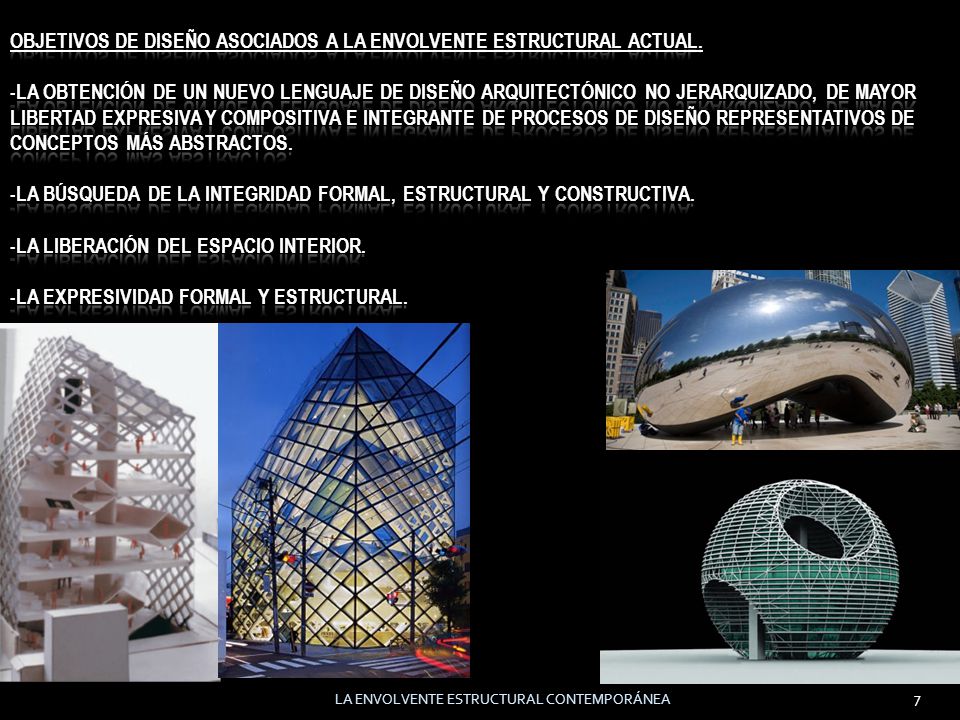

7 Objetivos de diseño asociados a la envolvente estructural actual
Objetivos de diseño asociados a la envolvente estructural actual. -La obtención de un nuevo lenguaje de diseño arquitectónico no jerarquizado, de mayor libertad expresiva y compositiva e integrante de procesos de diseño representativos de conceptos más abstractos. -La búsqueda de la integridad formal, estructural y constructiva. -La liberación del espacio interior. -La expresividad formal Y estructural. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

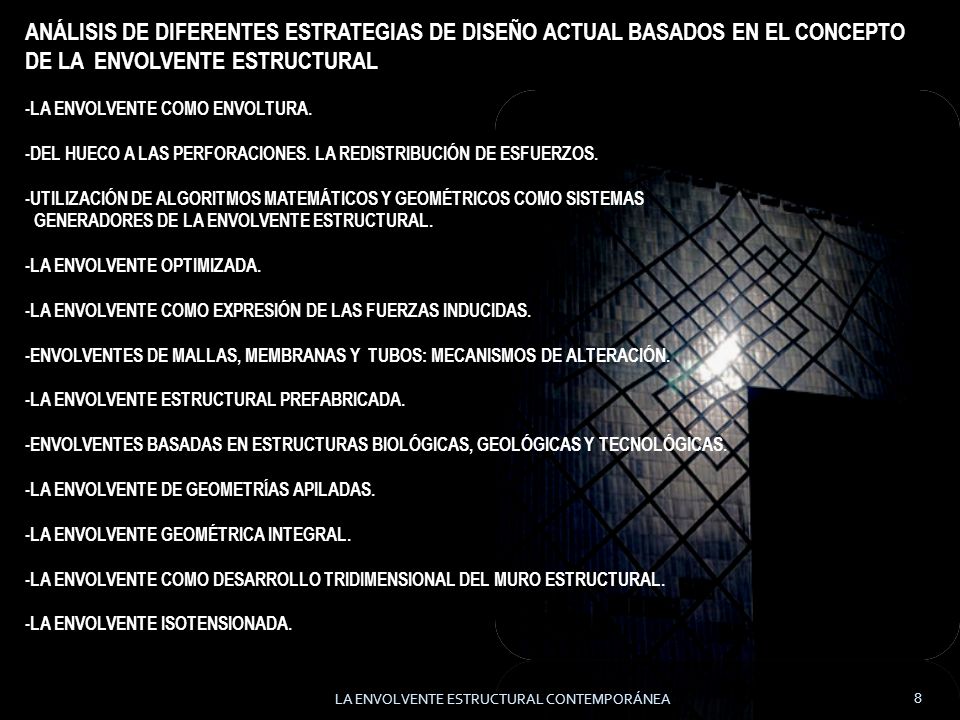

8 ANÁLISIS DE DIFERENTES ESTRATEGIAS DE DISEÑO ACTUAL BASADOS EN EL CONCEPTO DE LA ENVOLVENTE ESTRUCTURAL -LA ENVOLVENTE COMO ENVOLTURA. -DEL HUECO A LAS PERFORACIONES. LA REDISTRIBUCIÓN DE ESFUERZOS. -UTILIZACIÓN DE ALGORITMOS MATEMÁTICOS Y GEOMÉTRICOS COMO SISTEMAS GENERADORES DE LA ENVOLVENTE ESTRUCTURAL. -LA ENVOLVENTE OPTIMIZADA. -LA ENVOLVENTE COMO EXPRESIÓN DE LAS FUERZAS INDUCIDAS. -ENVOLVENTES DE MALLAS, MEMBRANAS Y TUBOS: MECANISMOS DE ALTERACIÓN. -LA ENVOLVENTE ESTRUCTURAL PREFABRICADA. -ENVOLVENTES BASADAS EN ESTRUCTURAS BIOLÓGICAS, GEOLÓGICAS Y TECNOLÓGICAS. -LA ENVOLVENTE DE GEOMETRÍAS APILADAS. -LA ENVOLVENTE GEOMÉTRICA INTEGRAL. -LA ENVOLVENTE COMO DESARROLLO TRIDIMENSIONAL DEL MURO ESTRUCTURAL. -LA ENVOLVENTE ISOTENSIONADA. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

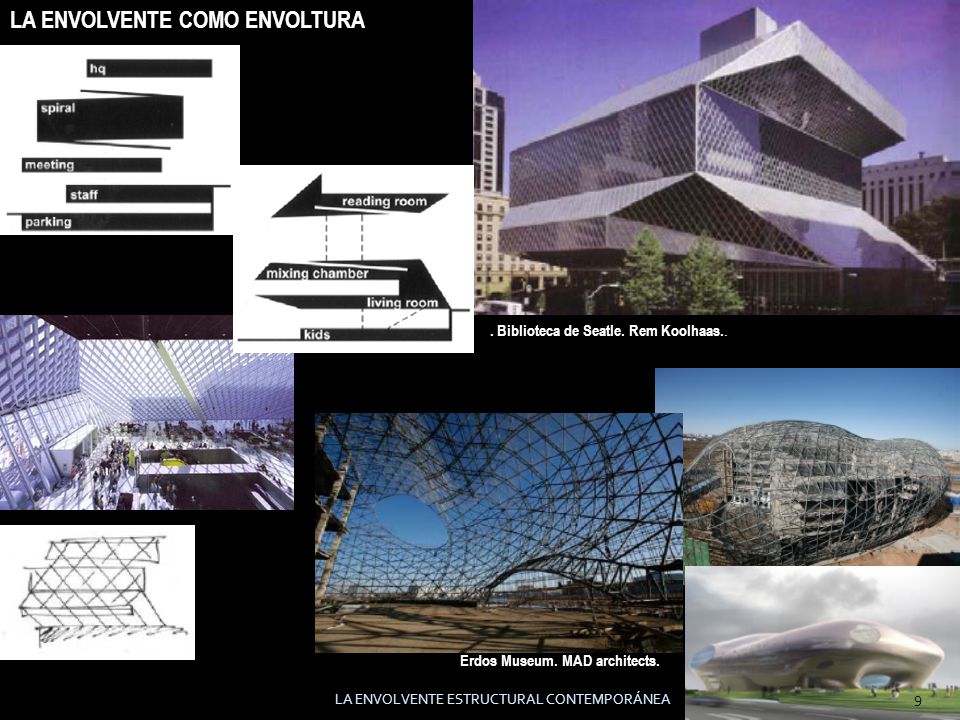

9 LA ENVOLVENTE COMO ENVOLTURA
. Biblioteca de Seatle. Rem Koolhaas.. Erdos Museum. MAD architects. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

10 DEL HUECO A LAS PERFORACIONES. LA REDISTRIBUCIÓN DE ESFUERZOS.
Torre Agbar. Jean Nouvel. Swiss RE. N. Foster. Ciudad del Flamenco. H&Meuron. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

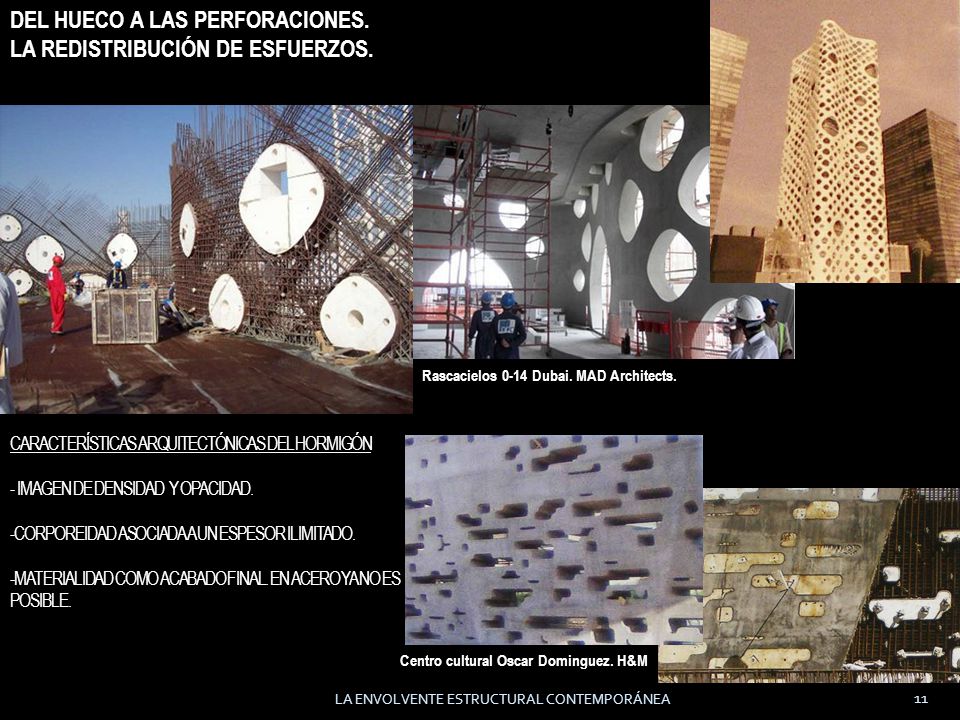

11 DEL HUECO A LAS PERFORACIONES. LA REDISTRIBUCIÓN DE ESFUERZOS.
Rascacielos 0-14 Dubai. MAD Architects. CARACTERÍSTICAS ARQUITECTÓNICAS DEL HORMIGÓN - IMAGEN DE DENSIDAD Y OPACIDAD. -CORPOREIDAD ASOCIADA A UN ESPESOR ILIMITADO. -MATERIALIDAD COMO ACABADO FINAL. EN ACERO YA NO ES POSIBLE. Centro cultural Oscar Dominguez. H&M LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

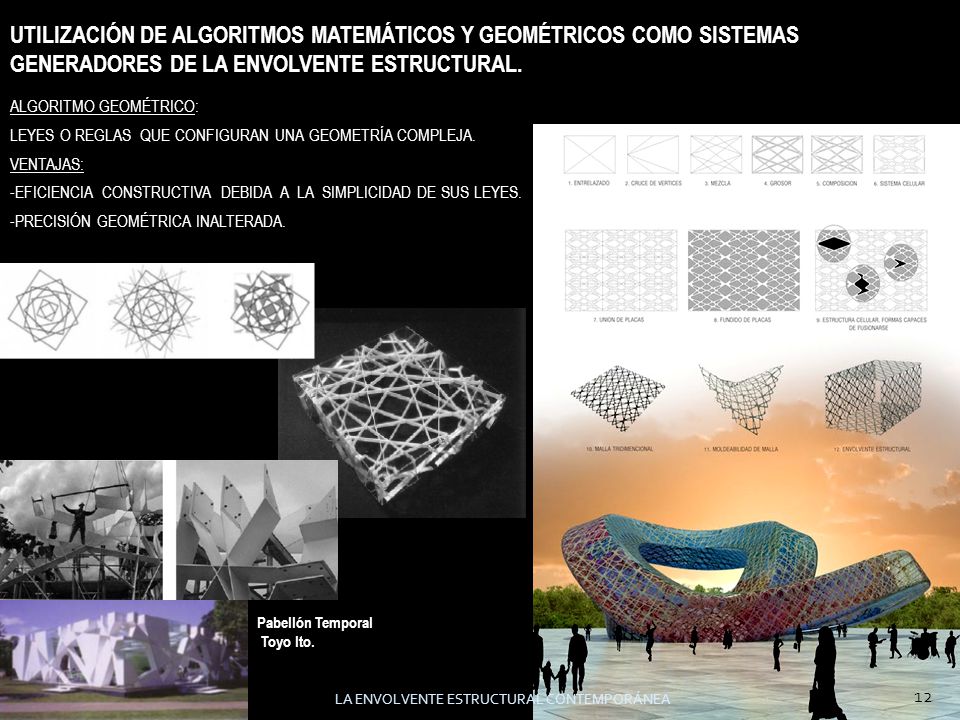

12 UTILIZACIÓN DE ALGORITMOS MATEMÁTICOS Y GEOMÉTRICOS COMO SISTEMAS
GENERADORES DE LA ENVOLVENTE ESTRUCTURAL. ALGORITMO GEOMÉTRICO: LEYES O REGLAS QUE CONFIGURAN UNA GEOMETRÍA COMPLEJA. VENTAJAS: -EFICIENCIA CONSTRUCTIVA DEBIDA A LA SIMPLICIDAD DE SUS LEYES. -PRECISIÓN GEOMÉTRICA INALTERADA. Pabellón Temporal Toyo Ito. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

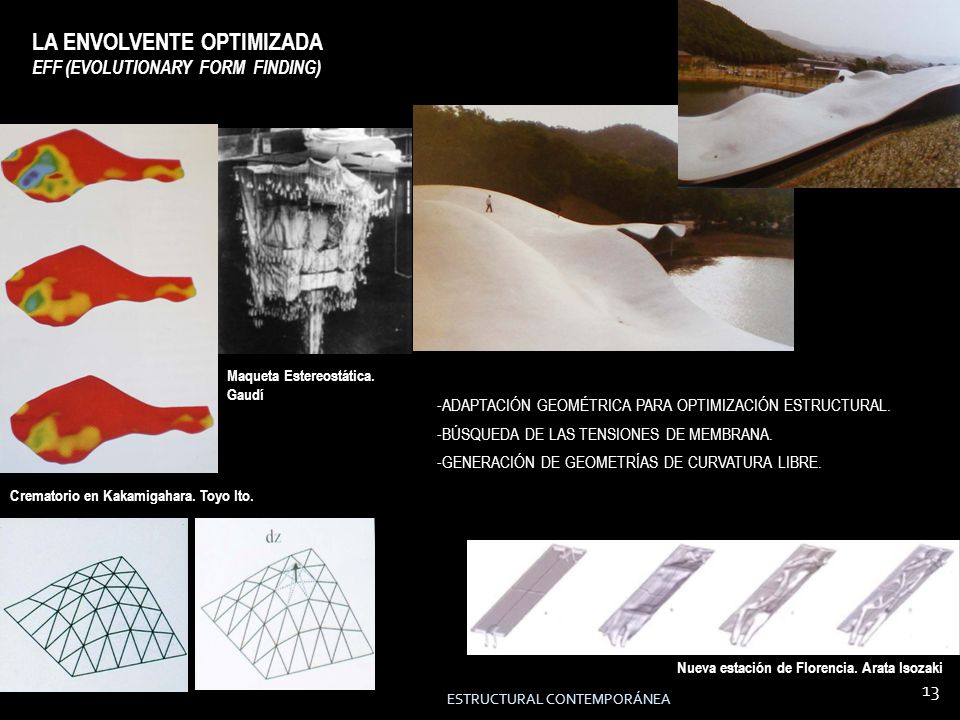

13 LA ENVOLVENTE OPTIMIZADA
EFF (EVOLUTIONARY FORM FINDING) Maqueta Estereostática. Gaudí -ADAPTACIÓN GEOMÉTRICA PARA OPTIMIZACIÓN ESTRUCTURAL. -BÚSQUEDA DE LAS TENSIONES DE MEMBRANA. -GENERACIÓN DE GEOMETRÍAS DE CURVATURA LIBRE. Crematorio en Kakamigahara. Toyo Ito. Nueva estación de Florencia. Arata Isozaki LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA 13

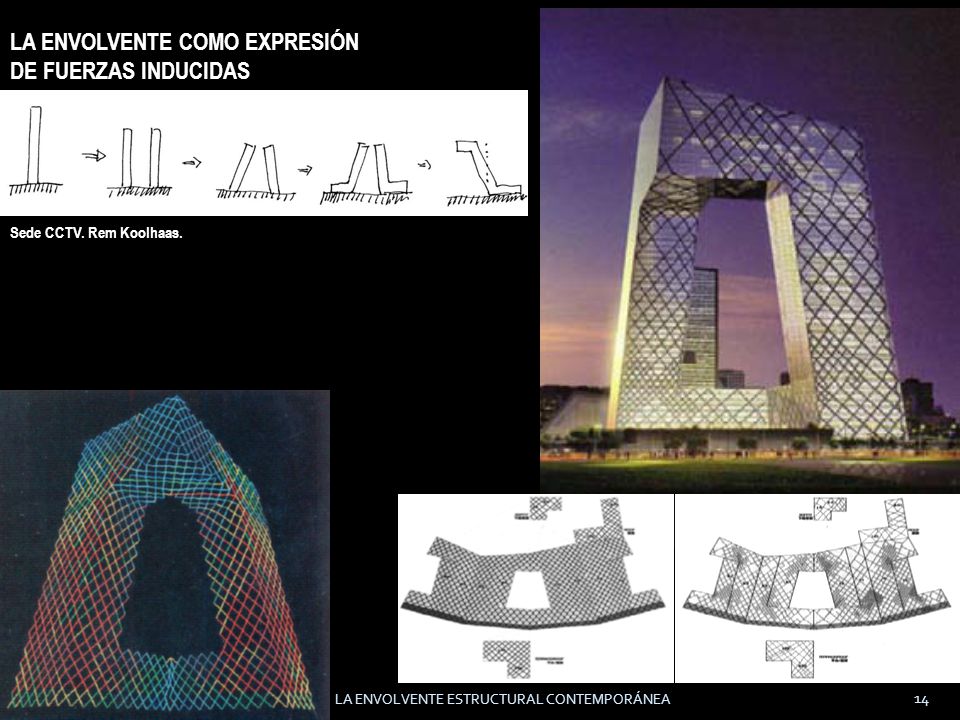

14 LA ENVOLVENTE COMO EXPRESIÓN DE FUERZAS INDUCIDAS
Sede CCTV. Rem Koolhaas. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

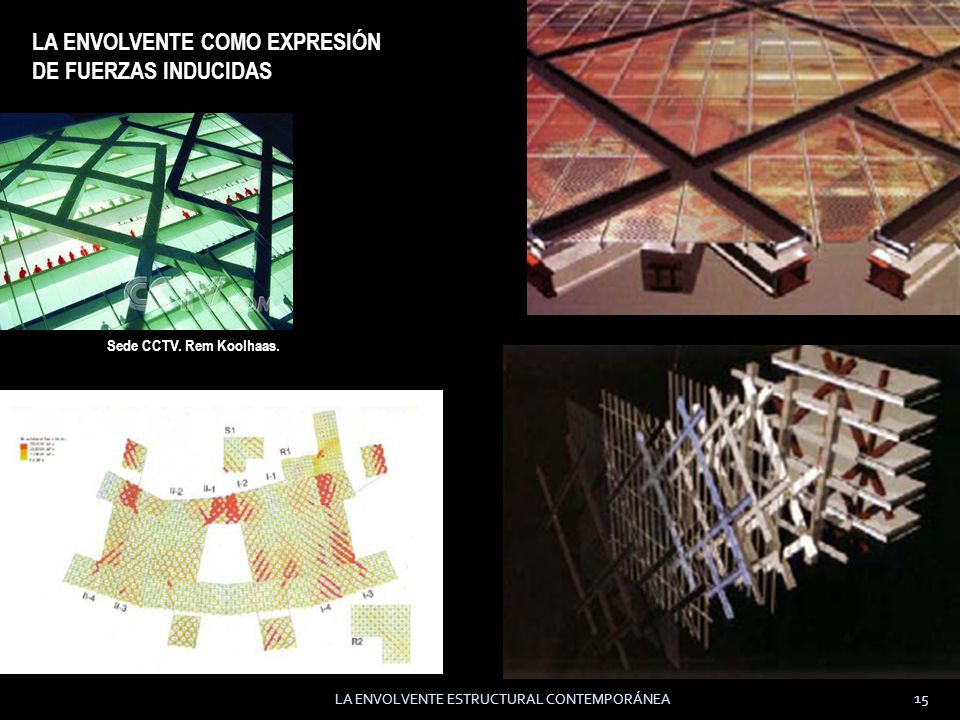

15 LA ENVOLVENTE COMO EXPRESIÓN DE FUERZAS INDUCIDAS
Sede CCTV. Rem Koolhaas. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

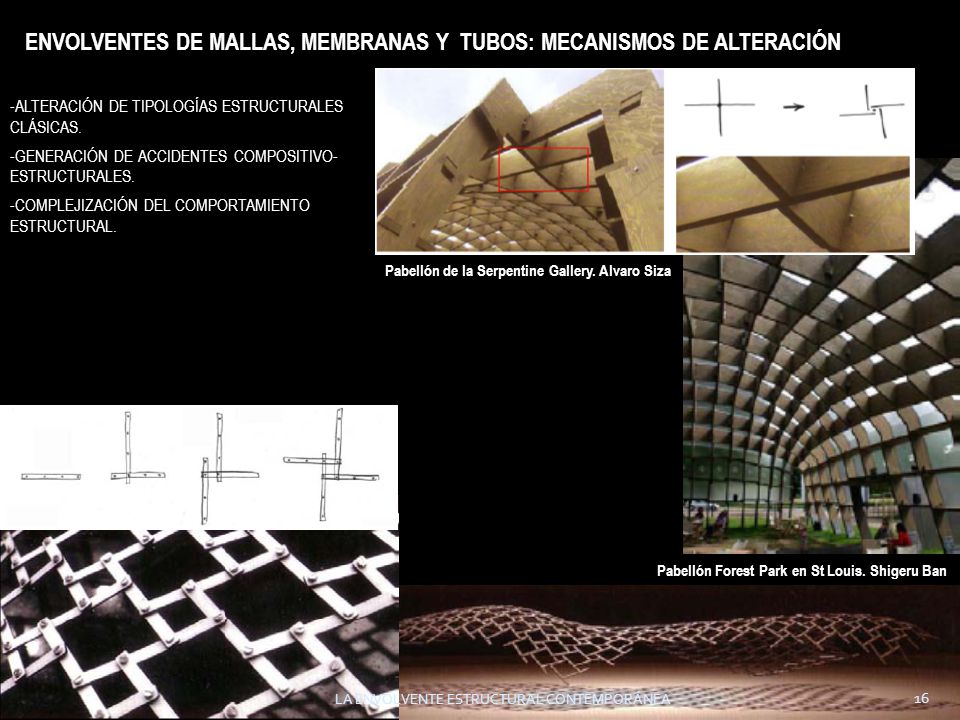

16 ENVOLVENTES DE MALLAS, MEMBRANAS Y TUBOS: MECANISMOS DE ALTERACIÓN
-ALTERACIÓN DE TIPOLOGÍAS ESTRUCTURALES CLÁSICAS. -GENERACIÓN DE ACCIDENTES COMPOSITIVO- ESTRUCTURALES. -COMPLEJIZACIÓN DEL COMPORTAMIENTO ESTRUCTURAL. Pabellón de la Serpentine Gallery. Alvaro Siza Pabellón Forest Park en St Louis. Shigeru Ban LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

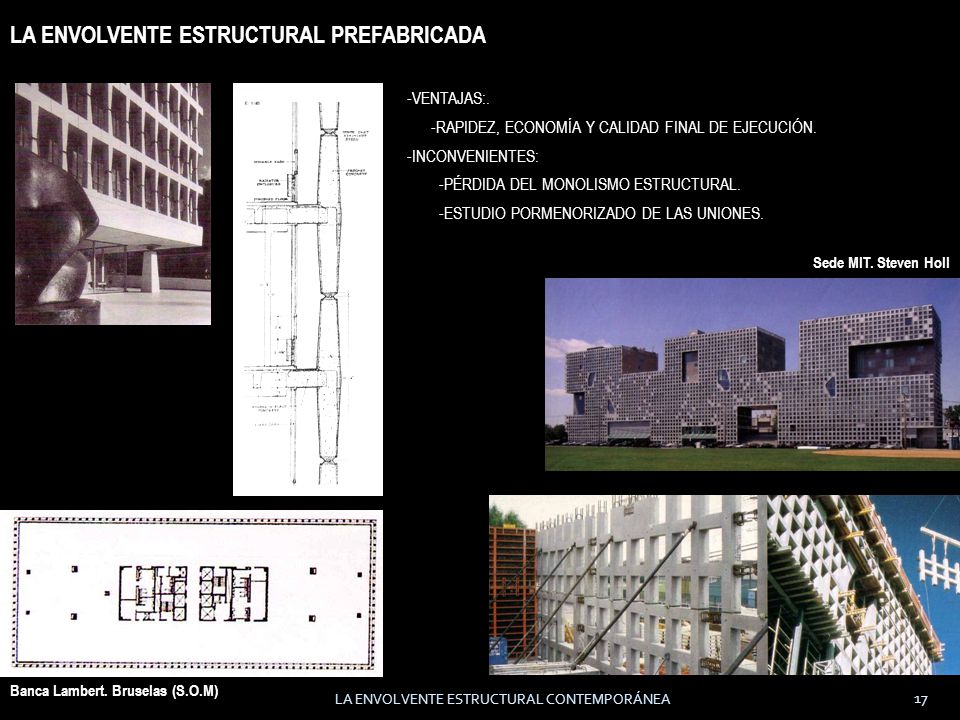

17 LA ENVOLVENTE ESTRUCTURAL PREFABRICADA
-VENTAJAS:. -RAPIDEZ, ECONOMÍA Y CALIDAD FINAL DE EJECUCIÓN. -INCONVENIENTES: -PÉRDIDA DEL MONOLISMO ESTRUCTURAL. -ESTUDIO PORMENORIZADO DE LAS UNIONES. Sede MIT. Steven Holl Banca Lambert. Bruselas (S.O.M) LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

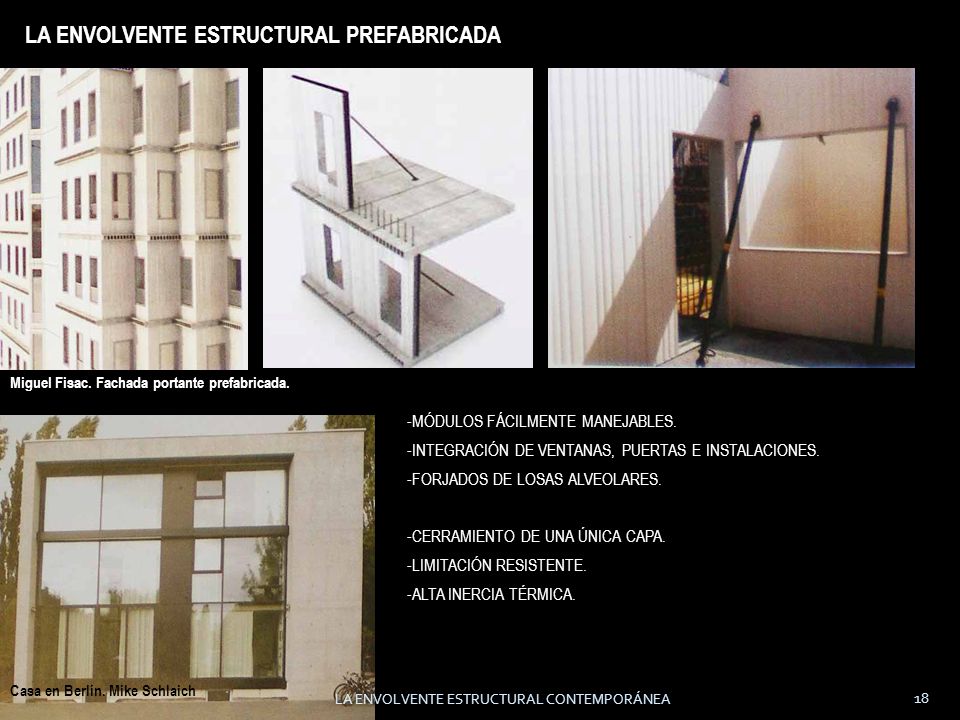

18 LA ENVOLVENTE ESTRUCTURAL PREFABRICADA
Miguel Fisac. Fachada portante prefabricada. -MÓDULOS FÁCILMENTE MANEJABLES. -INTEGRACIÓN DE VENTANAS, PUERTAS E INSTALACIONES. -FORJADOS DE LOSAS ALVEOLARES. -CERRAMIENTO DE UNA ÚNICA CAPA. -LIMITACIÓN RESISTENTE. -ALTA INERCIA TÉRMICA. Casa en Berlín. Mike Schlaich LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

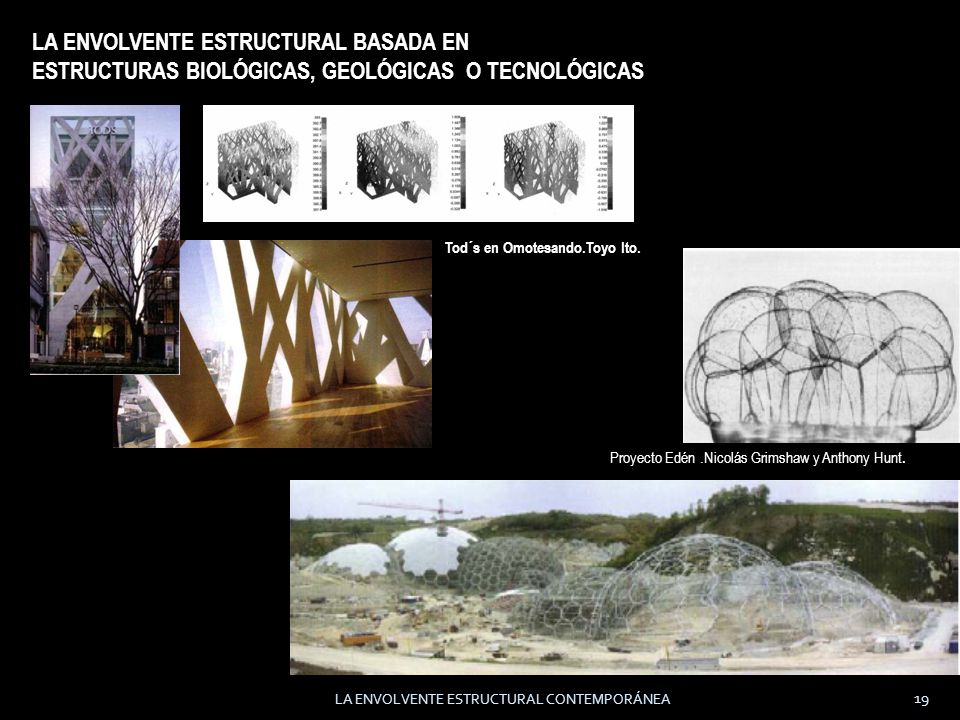

19 LA ENVOLVENTE ESTRUCTURAL BASADA EN
ESTRUCTURAS BIOLÓGICAS, GEOLÓGICAS O TECNOLÓGICAS Tod´s en Omotesando.Toyo Ito. Proyecto Edén .Nicolás Grimshaw y Anthony Hunt. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

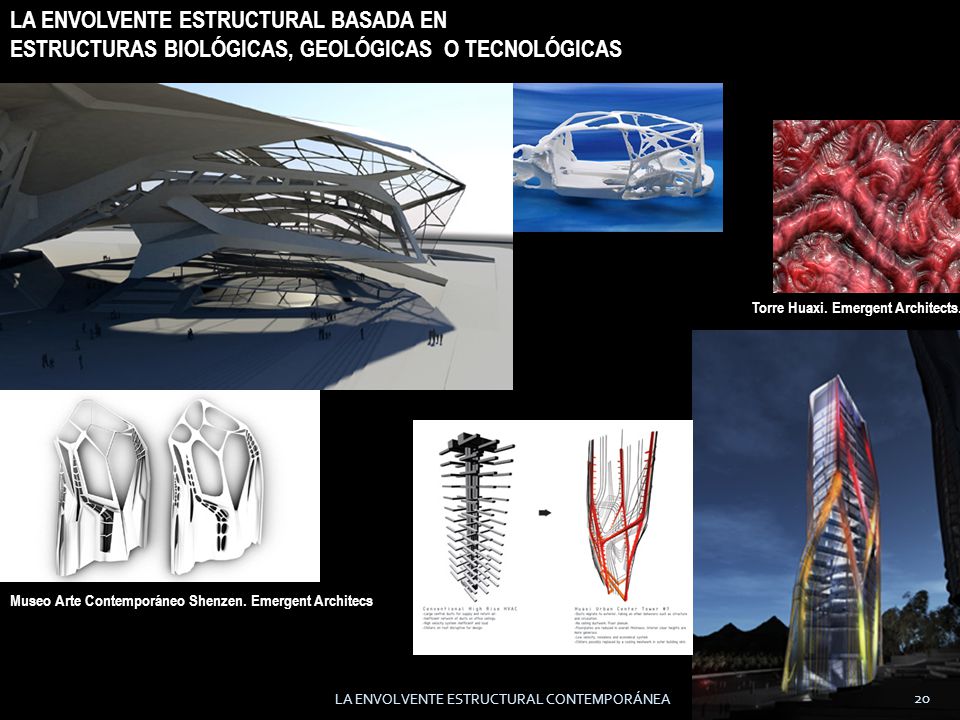

20 LA ENVOLVENTE ESTRUCTURAL BASADA EN
ESTRUCTURAS BIOLÓGICAS, GEOLÓGICAS O TECNOLÓGICAS Torre Huaxi. Emergent Architects. Museo Arte Contemporáneo Shenzen. Emergent Architecs LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

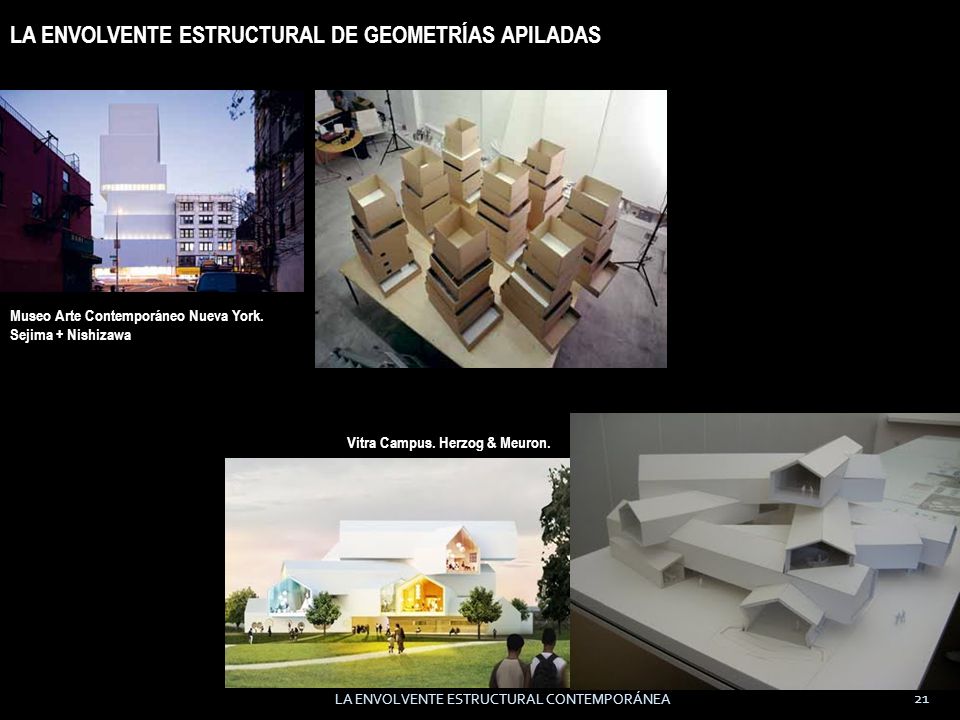

21 LA ENVOLVENTE ESTRUCTURAL DE GEOMETRÍAS APILADAS
Museo Arte Contemporáneo Nueva York. Sejima + Nishizawa Vitra Campus. Herzog & Meuron. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

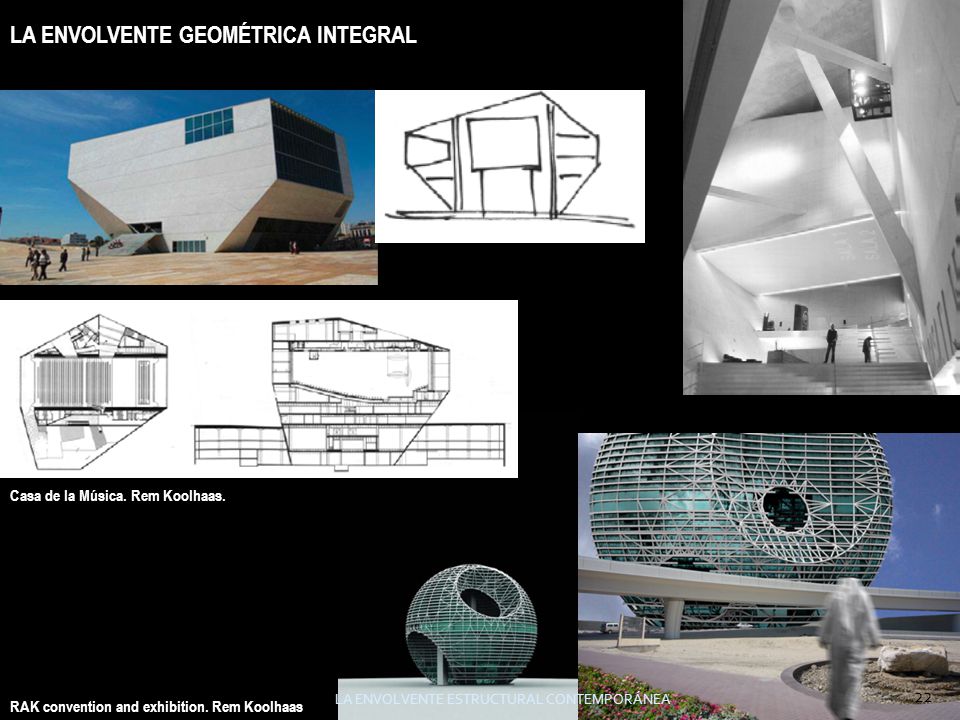

22 LA ENVOLVENTE GEOMÉTRICA INTEGRAL
Casa de la Música. Rem Koolhaas. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA RAK convention and exhibition. Rem Koolhaas

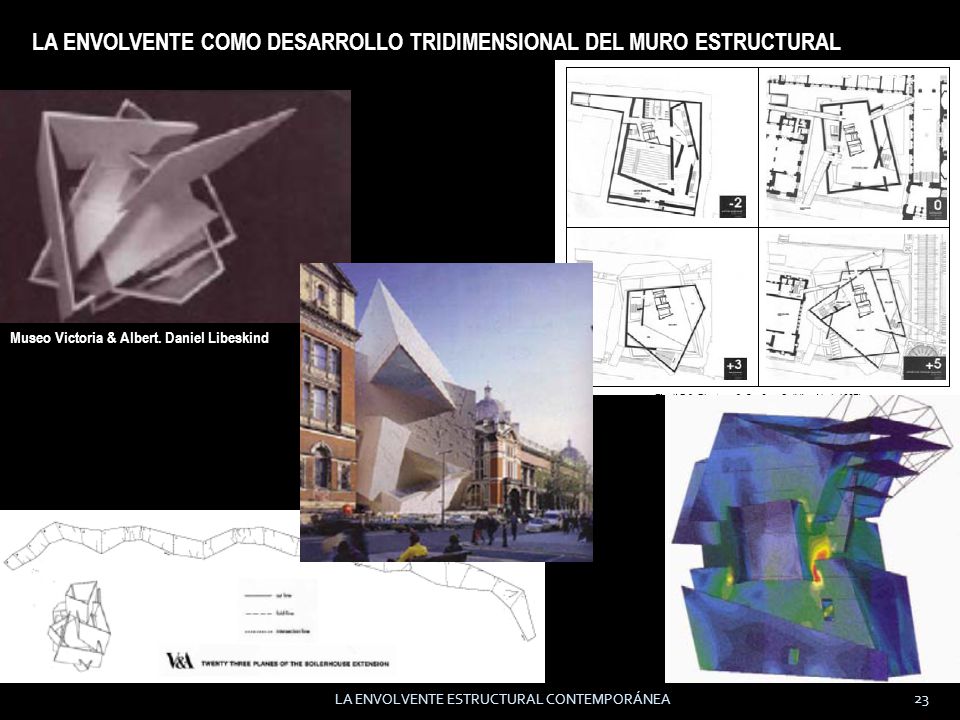

23 LA ENVOLVENTE COMO DESARROLLO TRIDIMENSIONAL DEL MURO ESTRUCTURAL
Museo Victoria & Albert. Daniel Libeskind LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

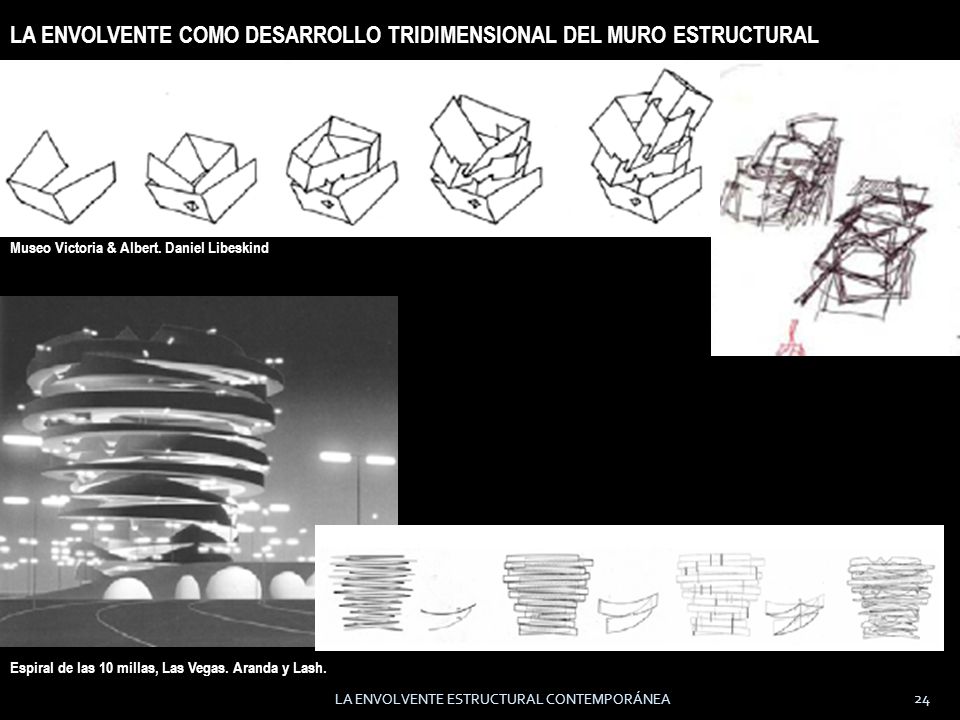

24 LA ENVOLVENTE COMO DESARROLLO TRIDIMENSIONAL DEL MURO ESTRUCTURAL
Museo Victoria & Albert. Daniel Libeskind Espiral de las 10 millas, Las Vegas. Aranda y Lash. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

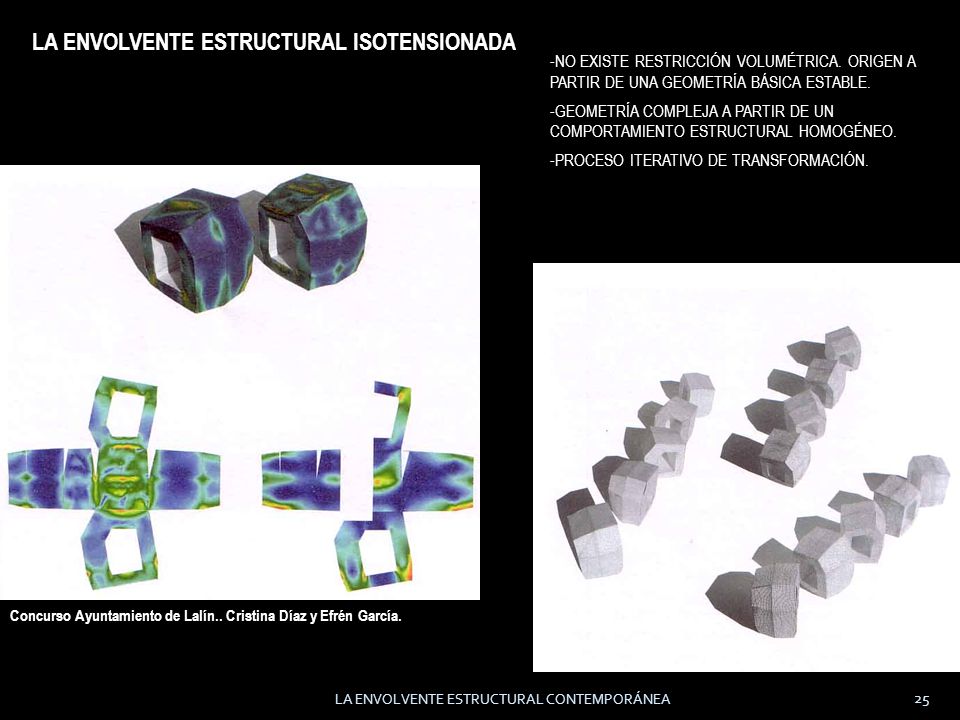

25 LA ENVOLVENTE ESTRUCTURAL ISOTENSIONADA
-NO EXISTE RESTRICCIÓN VOLUMÉTRICA. ORIGEN A PARTIR DE UNA GEOMETRÍA BÁSICA ESTABLE. -GEOMETRÍA COMPLEJA A PARTIR DE UN COMPORTAMIENTO ESTRUCTURAL HOMOGÉNEO. -PROCESO ITERATIVO DE TRANSFORMACIÓN. Concurso Ayuntamiento de Lalín.. Cristina Díaz y Efrén García. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

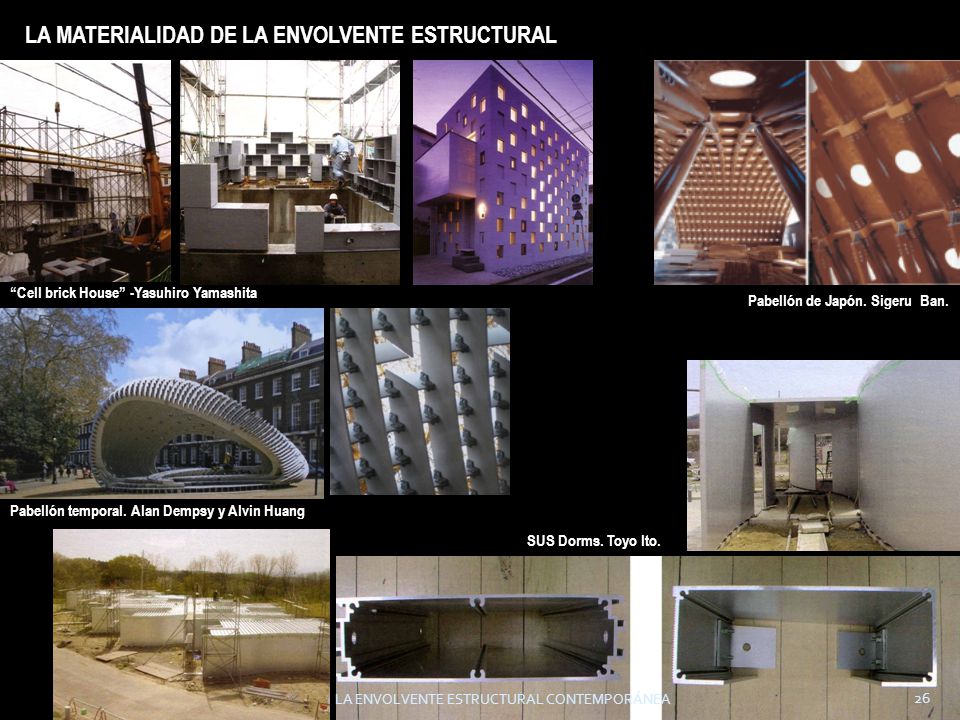

26 LA MATERIALIDAD DE LA ENVOLVENTE ESTRUCTURAL
“Cell brick House” -Yasuhiro Yamashita Pabellón de Japón. Sigeru Ban. Pabellón temporal. Alan Dempsy y Alvin Huang SUS Dorms. Toyo Ito. LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA

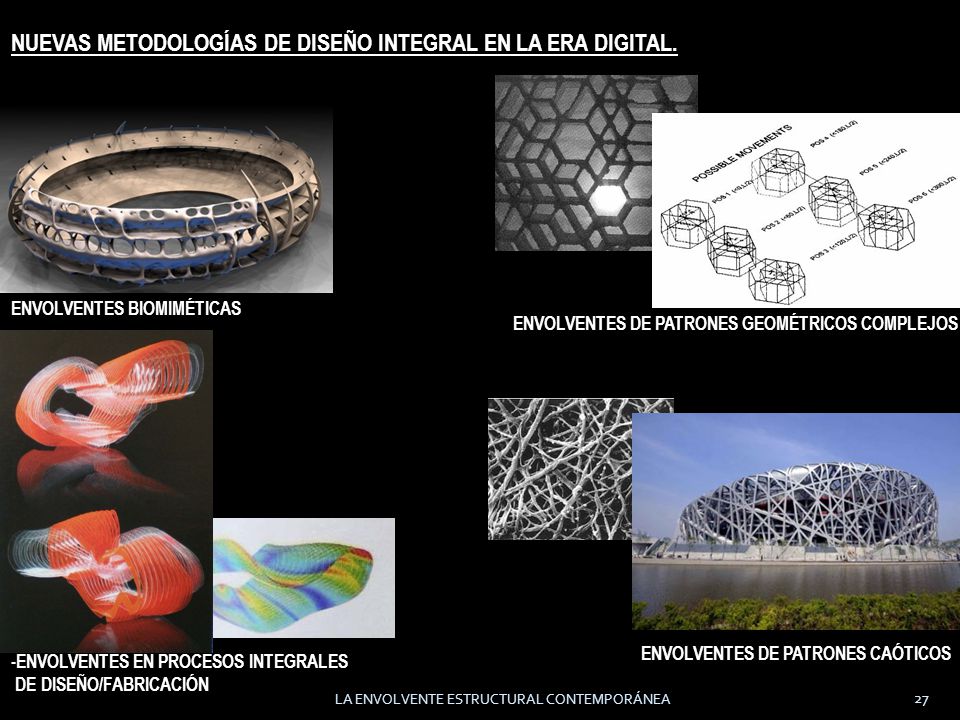

27 NUEVAS METODOLOGÍAS DE DISEÑO INTEGRAL EN LA ERA DIGITAL.
ENVOLVENTES BIOMIMÉTICAS ENVOLVENTES DE PATRONES GEOMÉTRICOS COMPLEJOS ENVOLVENTES DE PATRONES CAÓTICOS -ENVOLVENTES EN PROCESOS INTEGRALES DE DISEÑO/FABRICACIÓN LA ENVOLVENTE ESTRUCTURAL CONTEMPORÁNEA
