1 Microprocesador

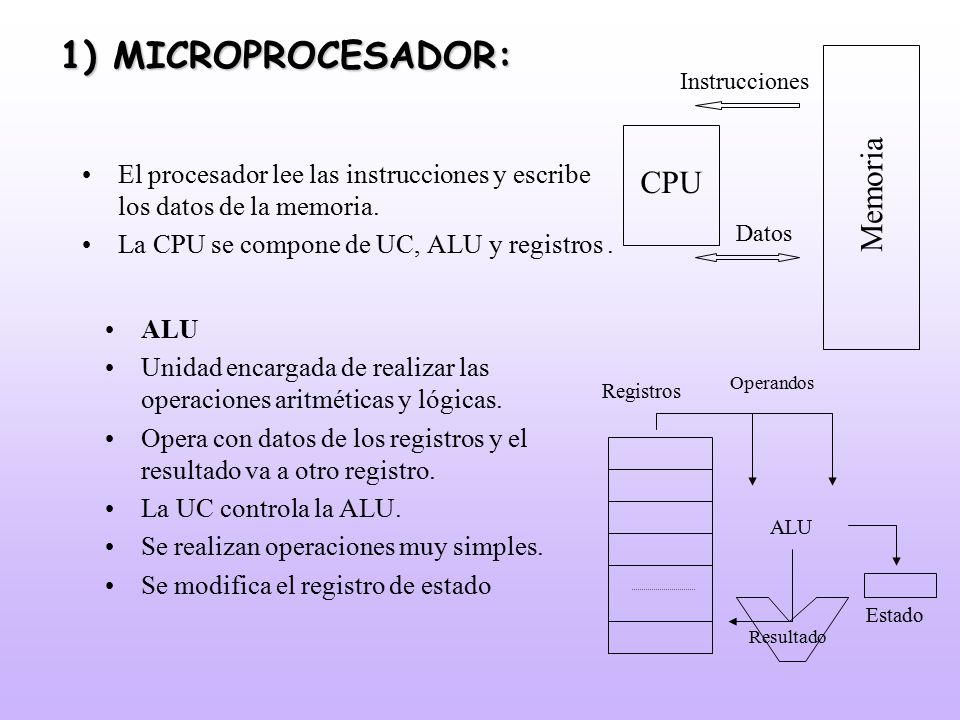

2 1) MICROPROCESADOR: Memoria CPU
Instrucciones Datos El procesador lee las instrucciones y escribe los datos de la memoria. La CPU se compone de UC, ALU y registros . ALU Unidad encargada de realizar las operaciones aritméticas y lógicas. Opera con datos de los registros y el resultado va a otro registro. La UC controla la ALU. Se realizan operaciones muy simples. Se modifica el registro de estado Registros Estado ALU Operandos Resultado

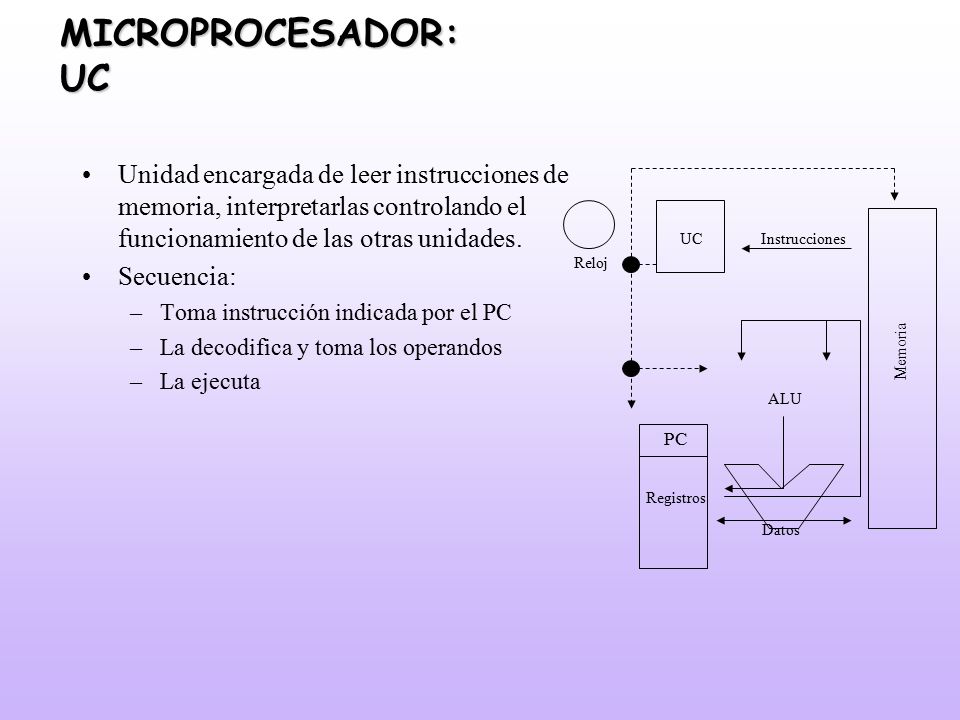

3 MICROPROCESADOR: UC Unidad encargada de leer instrucciones de memoria, interpretarlas controlando el funcionamiento de las otras unidades. Secuencia: Toma instrucción indicada por el PC La decodifica y toma los operandos La ejecuta UC Reloj ALU Registros PC Instrucciones Datos Memoria

4 1) MICROPROCESADOR: Sus funciones son:
1) Realizar todas las operaciones de cálculo. 2) Controlar lo que pasa en el ordenador dando órdenes a los demás componentes para que trabajen. Como un director de orquesta Es el cerebro del ordenador.

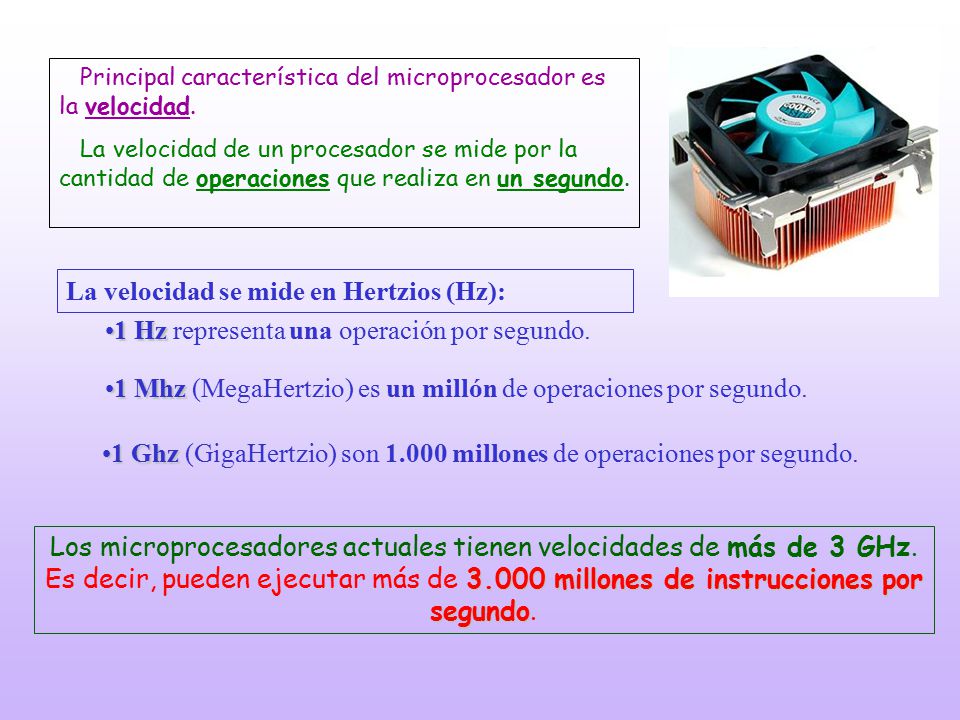

5 La velocidad se mide en Hertzios (Hz):
Principal característica del microprocesador es la velocidad. La velocidad de un procesador se mide por la cantidad de operaciones que realiza en un segundo. La velocidad se mide en Hertzios (Hz): 1 Hz representa una operación por segundo. 1 Mhz (MegaHertzio) es un millón de operaciones por segundo. 1 Ghz (GigaHertzio) son millones de operaciones por segundo. Los microprocesadores actuales tienen velocidades de más de 3 GHz. Es decir, pueden ejecutar más de millones de instrucciones por segundo.

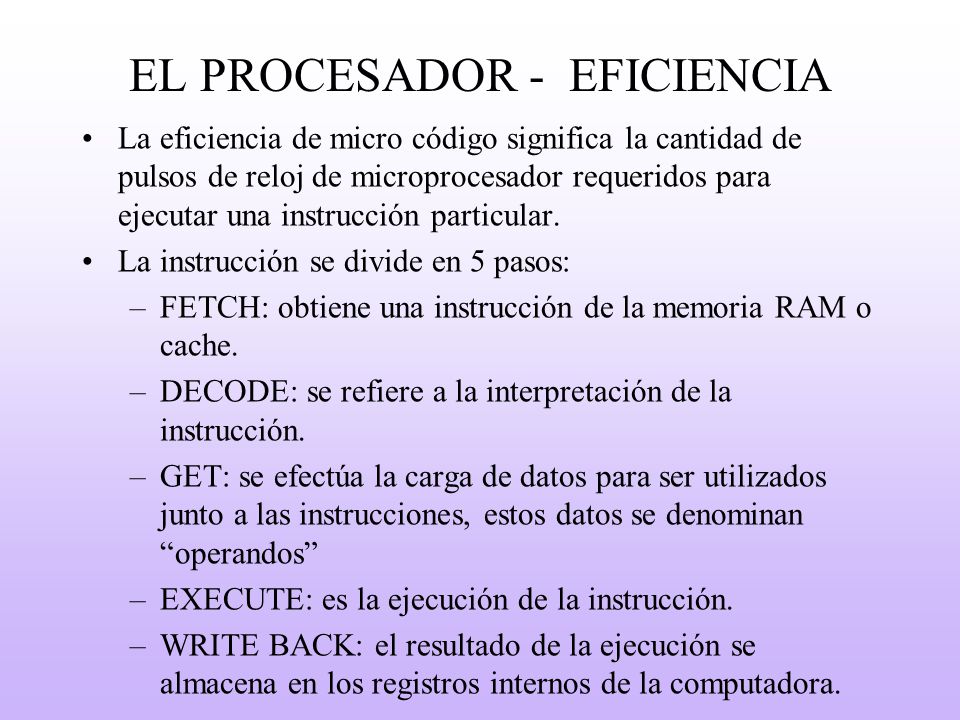

6 EL PROCESADOR - EFICIENCIA
La eficiencia de micro código significa la cantidad de pulsos de reloj de microprocesador requeridos para ejecutar una instrucción particular. La instrucción se divide en 5 pasos: FETCH: obtiene una instrucción de la memoria RAM o cache. DECODE: se refiere a la interpretación de la instrucción. GET: se efectúa la carga de datos para ser utilizados junto a las instrucciones, estos datos se denominan “operandos” EXECUTE: es la ejecución de la instrucción. WRITE BACK: el resultado de la ejecución se almacena en los registros internos de la computadora.

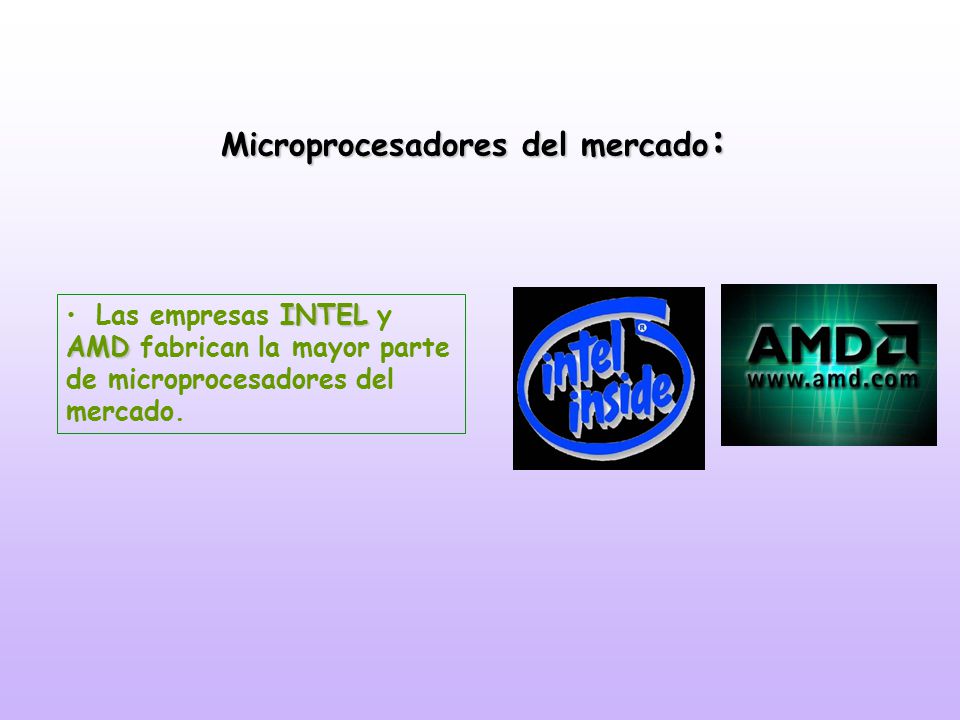

7 Microprocesadores del mercado:
Las empresas INTEL y AMD fabrican la mayor parte de microprocesadores del mercado.

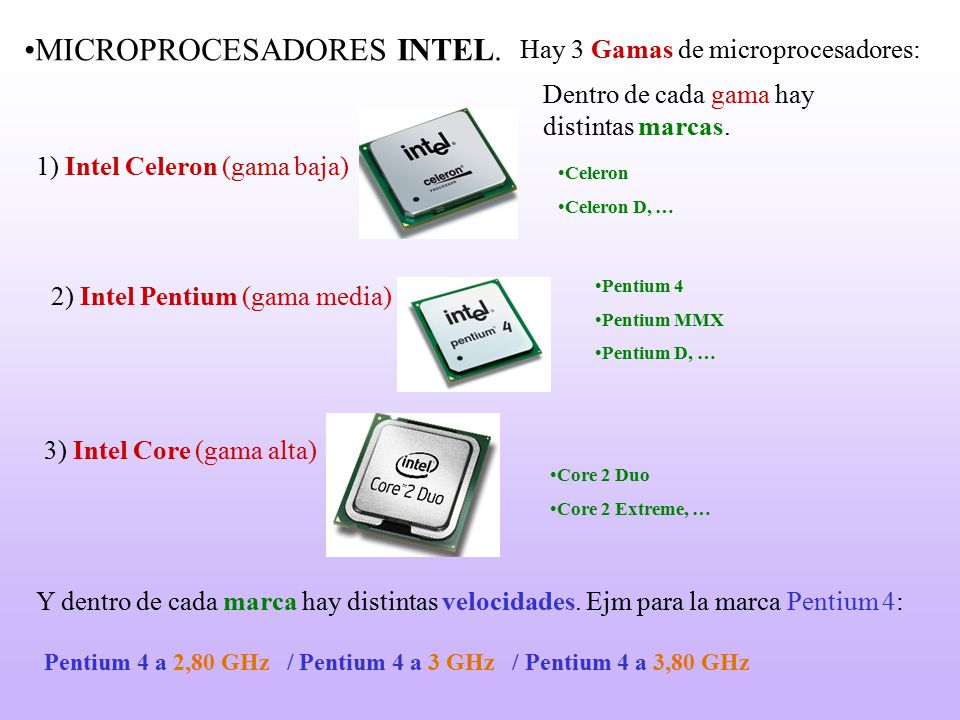

8 MICROPROCESADORES INTEL.
Hay 3 Gamas de microprocesadores: Dentro de cada gama hay distintas marcas. 1) Intel Celeron (gama baja) Celeron Celeron D, … 2) Intel Pentium (gama media) Pentium 4 Pentium MMX Pentium D, … 3) Intel Core (gama alta) Core 2 Duo Core 2 Extreme, … Y dentro de cada marca hay distintas velocidades. Ejm para la marca Pentium 4: Pentium 4 a 2,80 GHz / Pentium 4 a 3 GHz / Pentium 4 a 3,80 GHz

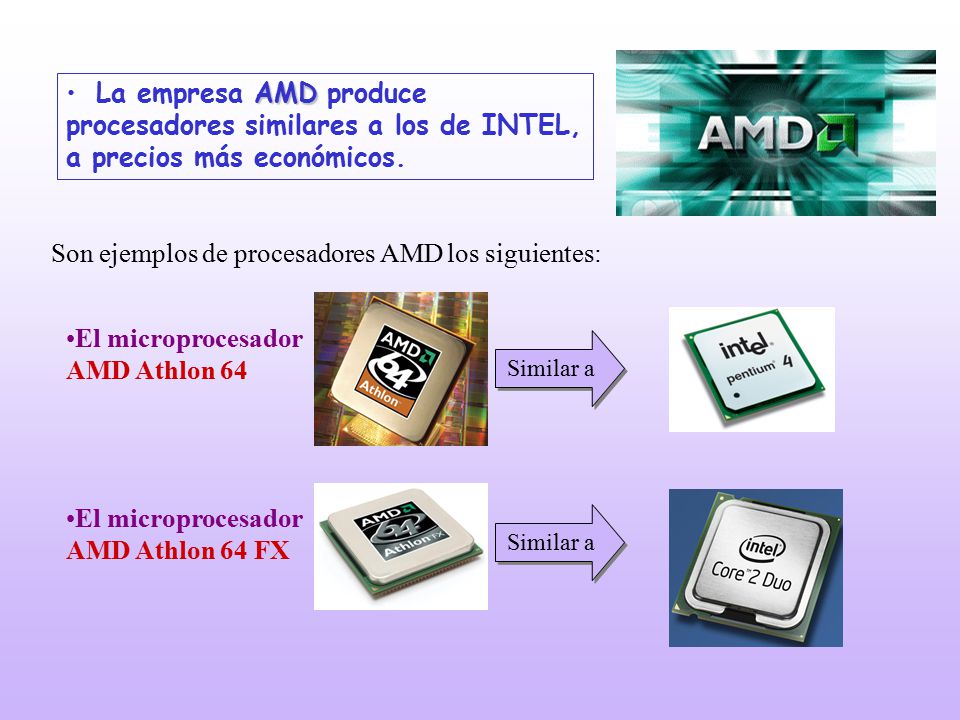

9 Son ejemplos de procesadores AMD los siguientes:
La empresa AMD produce procesadores similares a los de INTEL, a precios más económicos. Son ejemplos de procesadores AMD los siguientes: El microprocesador AMD Athlon 64 Similar a El microprocesador AMD Athlon 64 FX Similar a

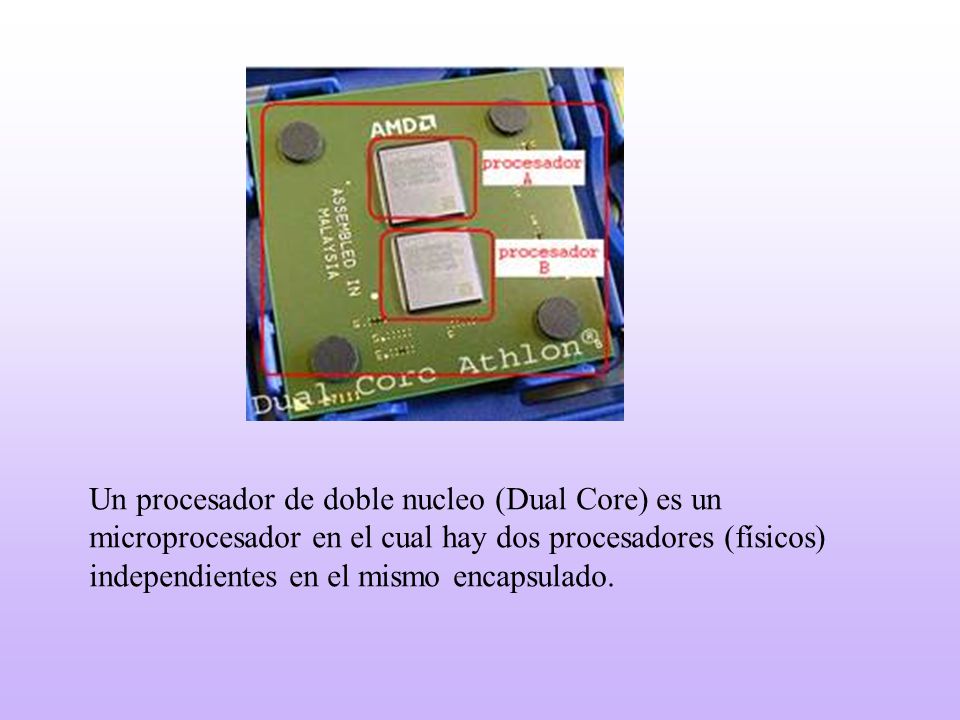

10 Un procesador de doble nucleo (Dual Core) es un microprocesador en el cual hay dos procesadores (físicos) independientes en el mismo encapsulado.

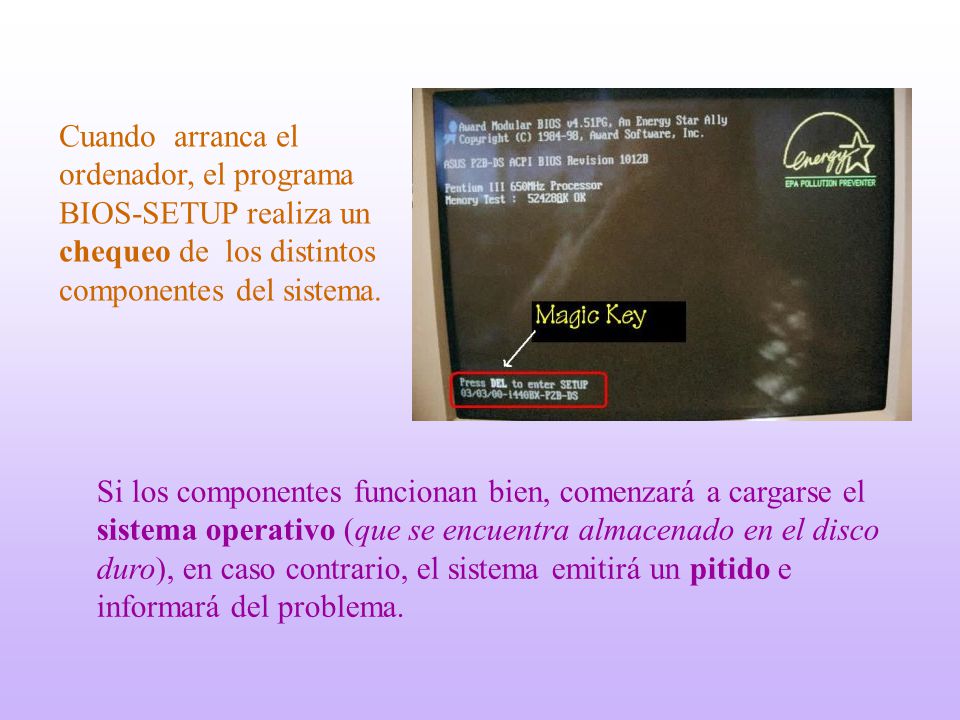

11 Cuando arranca el ordenador, el programa BIOS-SETUP realiza un chequeo de los distintos componentes del sistema. Si los componentes funcionan bien, comenzará a cargarse el sistema operativo (que se encuentra almacenado en el disco duro), en caso contrario, el sistema emitirá un pitido e informará del problema.

12 A practicar lo que has aprendido.
Y ahora.... A practicar lo que has aprendido. Estudia para mañana. ¡Suerte!
