NORTE DE MONAGAS - ANACO GAS

Presentación del tema: "NORTE DE MONAGAS - ANACO GAS"— Transcripción de la presentación:

1 NORTE DE MONAGAS - ANACO GAS
OPORTUNIDADES IDEAS SOBRE OPTIMIZACION GLOBAL NORTE DE MONAGAS - ANACO GAS

2 UBICACION PIAMO RESOR IGF ANACO PIGAP I PLANTA DE INYECCIÓN DE GAS
SUCRE MATURÍN MATURIN DELTA AMACURO MONAGAS PIAMO MONAGAS RESOR ANZOÁTEGUI CARITO NORTE PUNTA DE MATA # EL FURRIAL CARITO OESTE CARITO OESTE EL TEJERO # IGF ANACO ANACO CARITO CENTRAL CARITO CENTRAL SANTA PIGAP I BÁRBARA SAN ROQUE SAN JOAQUIN SANTA ANA PLANTA DE INYECCIÓN DE GAS PLANTA DE INYECCIÓN DE AGUA

3 OBJETIVOS EXPONER POSIBLES NUEVAS ESTRATEGIAS DE EXPLOTACION VISTAS DE MANERA INTEGRAL. NECESIDAD DE INTENSIFICAR ESTUDIOS DE OPTIMIZACION GLOBAL Y POR CAMPO. EXPLORAR NOMBRES DE EQUIPOS TRABUCOS Y DE LA NECESIDAD DE UN COMITÉ GUIA.

4 CONTENIDO CARACTERISTICAS Y ESTRATEGIA ACTUAL.
OPORTUNIDADES / PROBLEMAS. VISION. NECESIDADES DE ESTUDIO Y ACCIONES A CORTO PLAZO.

5 SITUACION ACTUAL ESTRATEGIA PARA ELEVAR PRODUCTIVIDAD EN CADA REGION SIMULTANEAMENTE INVERSIONES MAYORES EN TODO N.M. ESCASEZ DE RECURSOS FINANCIEROS NO HAY ESTUDIO DE OPTIMIZACION GLOBAL RECURSOS TECNICOS DISPERSOS.

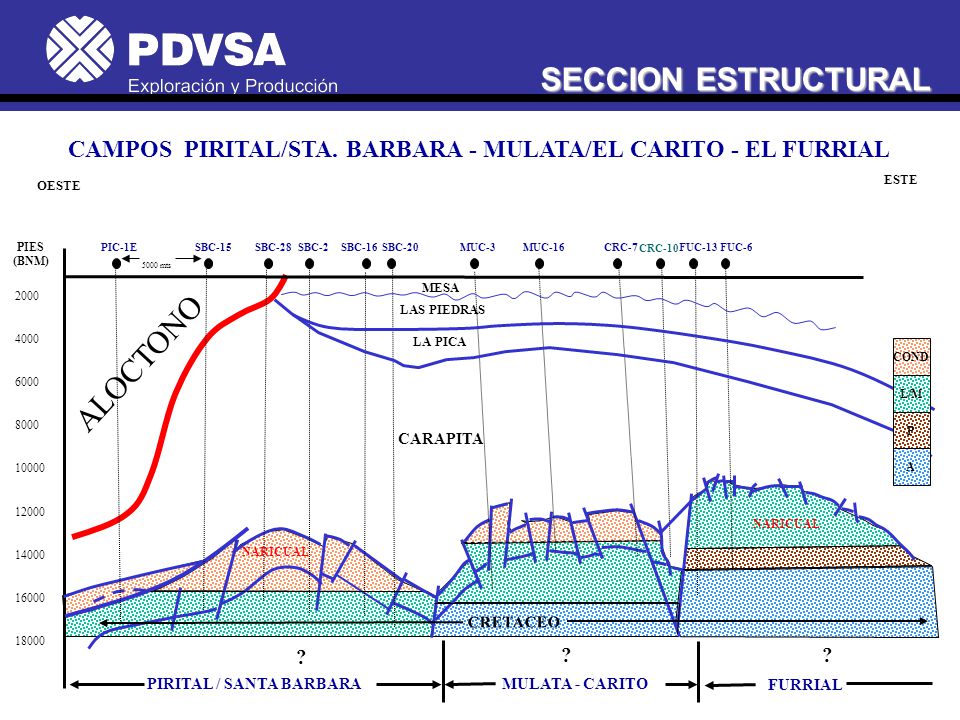

6 CAMPOS PIRITAL/STA. BARBARA - MULATA/EL CARITO - EL FURRIAL
SECCION ESTRUCTURAL CAMPOS PIRITAL/STA. BARBARA - MULATA/EL CARITO - EL FURRIAL OESTE ESTE PIES (BNM) PIC-1E SBC-15 SBC-28 SBC-2 SBC-16 SBC-20 MUC-3 MUC-16 CRC-7 CRC-10 FUC-13 FUC-6 5000 mts MESA 2000 4000 6000 8000 10000 12000 14000 16000 18000 LAS PIEDRAS LA PICA ALOCTONO COND L/M P CARAPITA A NARICUAL NARICUAL CRETACEO ? ? ? PIRITAL / SANTA BARBARA MULATA - CARITO FURRIAL

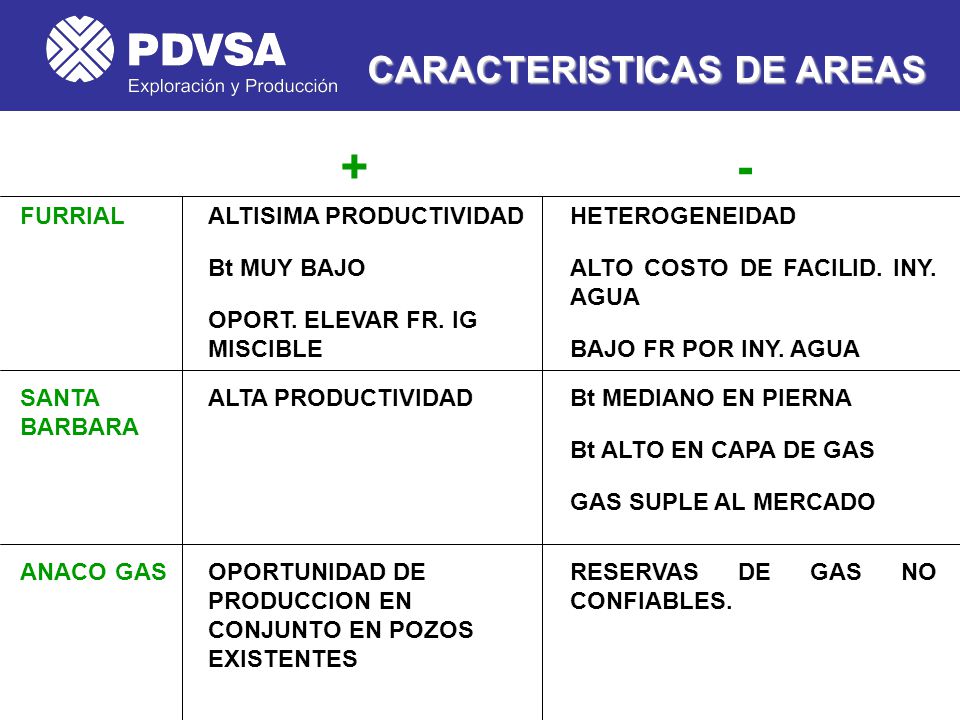

7 + - CARACTERISTICAS DE AREAS FURRIAL ALTISIMA PRODUCTIVIDAD
Bt MUY BAJO OPORT. ELEVAR FR. IG MISCIBLE HETEROGENEIDAD ALTO COSTO DE FACILID. INY. AGUA BAJO FR POR INY. AGUA + -

8 FURRIAL 1” IP: 80 B/D/LPC S/R IP: 36 B/D/LPC IP: 17 B/D/LPC

9 SANTA BARBARA 48/64  Tub: 6” 1”  LF : 12” IP: 12 B/D/LPC S/R

10 CARITO

11 ANACO

12 INCREMENTO DE RESERVAS EN EL FURRIAL
MBPD RPR 8% RPR 7% 800 470 RR IG MISCIBLE 2300 3200 RR (MMBN)

13 + - CARACTERISTICAS DE AREAS FURRIAL ALTISIMA PRODUCTIVIDAD
Bt MUY BAJO OPORT. ELEVAR FR. IG MISCIBLE HETEROGENEIDAD ALTO COSTO DE FACILID. INY. AGUA BAJO FR POR INY. AGUA + - SANTA BARBARA ALTA PRODUCTIVIDAD Bt MEDIANO EN PIERNA Bt ALTO EN CAPA DE GAS GAS SUPLE AL MERCADO ANACO GAS OPORTUNIDAD DE PRODUCCION EN CONJUNTO EN POZOS EXISTENTES RESERVAS DE GAS NO CONFIABLES.

14 (PARA COMPENSAR DEFICIT TEMPORAL)
RESERVAS ADICIONALES DE GAS EN ANACO P/Z (PARA COMPENSAR DEFICIT TEMPORAL) P. Aband. 1 COMPRESION DE 60 -> 1200 P. Aband. 2 RESERVAS ADICIONALES GP1 (CONCEPTUAL) GP2 GP

15 PRODUCTORES/OBSERVADORES PARA CONTROL AVANZADO DE YACIMIENTOS
OPEN HOLE? COMPLET. INTELIGENTES PARA AUTOCONTROL OBSERVADORES. STINGER PARA REDUCIR CONING RA/RC NAR 1/2 OBS. NAR 3 OBS.

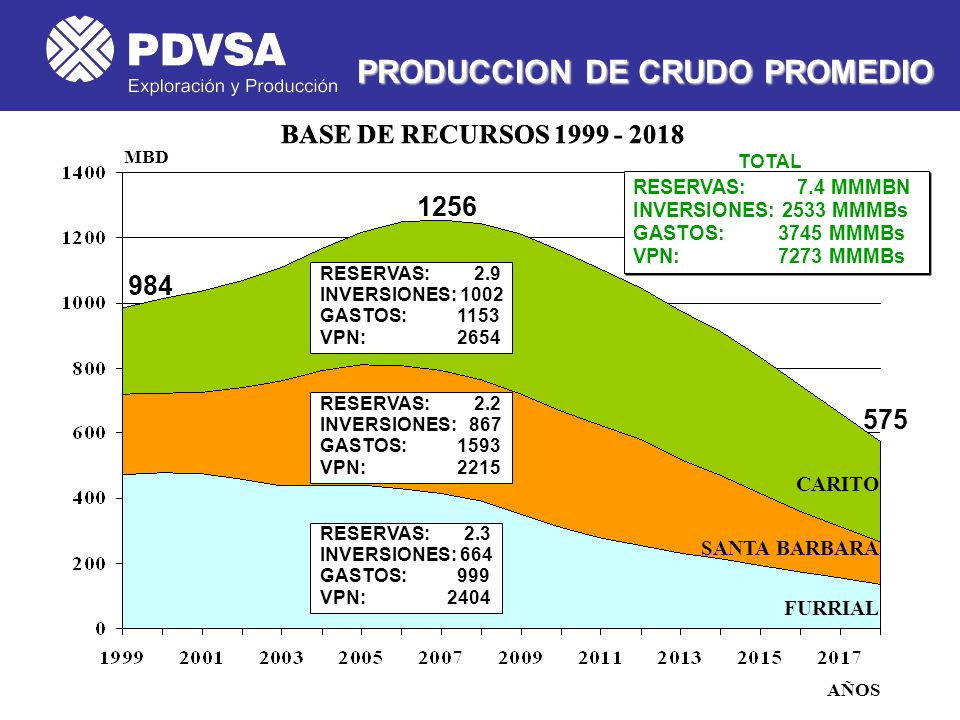

16 PRODUCCION DE CRUDO PROMEDIO
BASE DE RECURSOS MBD TOTAL RESERVAS: MMMBN INVERSIONES: 2533 MMMBs GASTOS: MMMBs VPN: MMMBs 1256 984 RESERVAS: INVERSIONES: 1002 GASTOS: VPN: RESERVAS: INVERSIONES: 867 GASTOS: VPN: 575 CARITO RESERVAS: INVERSIONES: 664 GASTOS: VPN: SANTA BARBARA FURRIAL AÑOS

17 PRODUCCION DE CRUDO PROMEDIO
BASE DE RECURSOS MBD FURRIAL CARITO SANTA BARBARA AÑOS

18 BASE DE RECURSOS ACTUAL Y NUEVA
VISUALIZACION DE IMPACTO EN FLUJO DE CAJA BASE DE RECURSOS ACTUAL Y NUEVA   FLUJO DE CAJA NETO DESCONTADO ACUMULADO Compresión Anaco AÑOS

19 VISION REQUERIMIENTOS DE GAS > 600 MMPCGD < 400 MMPCGD FURRIAL
ANACO P/Z MBD 800 FURRIAL COMPRESION 60 -> 1200 GP1 GP2 GP 10-15 AÑOS GAS REQUERIMIENTOS DE GAS GAS MBD STA. BARBARA Potencial Gas Libre + Asociado (MMPC) 370 3516 YUCAL-PLACER 245 1900 150 626 < 400 MMPCGD 10-15 AÑOS

20 ESQUEMA DE MODELO DE OPTIMIZACION GLOBAL
PROG. DINAMICA INTEGRADA YACIMIENTO, INFRAESTRUCTURA, VENTAS, ECONOMIA F C SB A

21 NECESIDADES DE ESTUDIO OPTIMIZACION GLOBAL
PREGUNTAS A RESOLVER: ¿QUE ESCENARIOS ORIGINAN EL MEJOR PERFIL DE FLUJO DE CAJA PARA LA NACION? OPTIMIZACION INTEGRADA YAC.,SUP.,VENTAS Y ECONOMIA ¿SE CUMPLE LA DEMANDA DE GAS? NECESIDADES DE BUSCAR NUEVAS OPORTUNIDADES. ¿CUANDO DESINFLAR? ¿COMO MAXIMIZAR USO DE FACILIDADES?

22 NECESIDADES DE INTENSIFICACION ESTUDIOS Y CONTROL DE YACIM.
¿COMO LOGRAR BALANCE DE PRODUCCION E INYECCION PARA OPTIMIZAR EVB, EVR Y Ps.? TEAMS ROBUSTOS SALAS DE CONTROL AVANZADO DE YACIMIENTO YACIMIENTO DEL FUTURO.

23 ACCIONES INMEDIATAS UTILIZAR TODA LA CAPACIDAD DISPONIBLE DE INYECCION DE GAS EN EL FURRIAL EN 1999. REDUCIR LA TASA DE INYECCION DE AGUA EN EL FURRIAL EN UN VOLUMEN EQUIVALENTE AL INCREMENTO DEL GAS. REALIZAR ESTUDIOS DE OPTIMIZACION GLOBAL EXPLOTACION NORTE DE MONAGAS - ANACO. ACELERAR ESTUDIOS DE TODAS LAS AREAS VIA CONCENTRACION DE RECURSOS DISPERSOS.

24 POSIBLE ESTRATEGIA DE EXPLOTACION EN ANACO
PERFORAR ~10 POZOS EN TODA EL AREA. TOMAR DATOS Y PROBAR TECNOLOGIAS PARA ELEVAR PRODUCTIVIDAD Y REDUCIR COSTOS. DECIDIR SI CRETACEO ES RENTABLE. COMENZAR DESARROLLO EN CRETACEO + MERECURE POZOS ALTAMENTE DESVIADOS EN AREAS MEJORES DEL CAMPO. COMPLETACION OPTIMA. FRAC.? OPTIMIZACION DE OPERAC. DE SUPERFICIE. ESQUEMA DE COMPRESION. SEGUIR DESPUES CON OFICINA (TODO EN CONJUNTO).

25 PARA ELEVAR PRODUCCION Y PRODUCTIVIDAD DE GAS EN ANACO
1325’ Gross H 5750’ 8530’ 250’ a 350’ 1650’ Ø 19 286 md 10210’ 300’ a 670’ 2400’ 11250’ Ø 13 150 md 230’ a 350’ Ø 8 100 md

26 Automatización integral
ESQUEMA IDEAL 10 pozos/macolla Macolla con est.Flujo Automatización integral Inteligente Monitoreo y simulación en tiempo real. Varios taladros simultáneos en una macolla. x x x x x x x x x x Nar 1,2 Nar 3 Cretaceo

27 MANEJO DE GAS ORIENTE MUSCAR-S. JOAQUIN EXT. 1 GASDUCTO 36” 950 MMPCND
SUCRE PTO.LA CRUZ MIRANDA ACOGAS JOSE C. O. A. PIGAP C. O. T. ANACO-CARACAS COMPLEJO MUSCAR ANACO COMPLEJO STA. ROSA AGUASAY SAN JOAQUIN EXTRACCION STA. BARBARA EXTRACCION 93 PLANTAS ZAPATOS COMPRESORAS GUARICO EST. PPAL. ANACO LA CEIBITA MONAGAS ANACO SAN JOAQ. BOOSTER MATA-R SAN TOMÉ SANTA ANA PUNTA MATA 4 EST. SOTO EL TOCO MATURIN OSCUROTE MORICHAL ANZOATEGUI ANACO - PTO.ORDAZ N MUSCAR-S. JOAQUIN EXT. 1 GASDUCTO 36” MMPCND 2 GASDUCTO 26” MMPCND O E BOLIVAR S

28 SISTEMAS DE COMPRESION DE GAS - ORIENTE ESQUEMA DE CENTRALIZACION
9 CENTROS DE COMP. EN OPERACION P MATA (4) (13) OROCUAL TEJERO AMANA MUSCAR JUSEPIN- QUIRIQUIRE ANACO MATURIN BOQUERON CICLICA PIGAP MARIPOSA AGUASAY BOOSTER NORTE EL ROBLE S. ROSA 2 S. JOAQUIN 4 ANACO AGUASAY 3A ANACO S. JOAQUIN 2 GUARIO ZAPATOS AGUASAY P S.JOAQUIN 1 PLANTA 1 AGUASAY 5A ONADO MATA R BAT. 12 PLANTA 5 LA CEIBA CEIBITA PLANTA 6 BAT. 13 SANTA ANA 3 ZORRO NIGUA PLANTA 100 PLANTA 2 EL TOCO SOTO PLANTA 3 PLANTA 200 MAPIRI NARDO ZUMO PLANTA 300 KAKI OSCUROTE PILON NIPA 100 NIEBLAS SAN TOME JOBO NIPA B LIMON ACEMA I ACEMA II (2) SAN TOME NIPA 1 LIDO ORITUPANO N LEONA CHIMIRE N CHIMIRE P GUICO GUARA E DACION I MORICHAL GUARA O 1 BOCA DACION II DACION III CAICO S. I CHIMIRE R SAN GANSO CAICO S. II GUARA O 2 EL TIGRE TOME CARACOLES CENTROS DE COMP. NUEVOS PLANTAS EN OPERACIÓN PLANTAS EN CONVENIOS OFICINA ISLA YOPALES N OSTRA YOPALES C OVEJA ELOTES BARE YOPALES S BUDARE

29 MARZO 2001 PROCESAMIENTO DE GAS - ORIENTE ALMACENAMIENTO
FRACCIONAMIENTO 50 MBD 10 MB 600 MB ACOGAS 250 MMPCND JOSE 164 Km. 150 MBD 113 Km. 16” 16” INSTALACIONES NUEVAS STA. BÁRBARA EXTRACCIÓN 800 MMPCND S. JOAQUÍN FRACCIONAMIENTO 1000 MMPCND ALMACENAMIENTO EXTRACCIÓN 400 MMPCND (c/u) MARZO 2001

30 Coord.: T. Mata Simulación Infraestructura Caracterización
EQUIPO SWAT PARA ESTUDIO RAPIDO DE OPTIMIZACION Coord.: T. Mata Simulación Infraestructura Caracterización H. López N. Maan M. Villalba I. Echeverría L. Diamond J. Cabrera S. Quiroz Y. Hernandez D. Ochoa C. Coll J. Almeida Z. Jimenez G. Gonzalez I. Aspiritxaga Tecnol. Perfor./Comp. ? Coaching F. García A. Rattia Explotación Well Testing/ Anal.Nodal N. Pinto A. Russo M. Vasquez A. Falagan Optim. proceso M. Ramones A. Ferrer G. Hedder.

31 OBJETIVOS EXPONER POSIBLES NUEVAS ESTRATEGIAS DE EXPLOTACION VISTAS DE MANERA INTEGRAL. NECESIDAD DE INTENSIFICAR ESTUDIOS DE OPTIMIZACION GLOBAL Y POR CAMPO. EXPLORAR NOMBRES DE EQUIPOS TRABUCOS Y DE LA NECESIDAD DE UN COMITÉ GUIA.

32 NORTE DE MONAGAS - ANACO GAS
OPORTUNIDADES IDEAS SOBRE OPTIMIZACION GLOBAL NORTE DE MONAGAS - ANACO GAS
