3º E.S.O. Electricidad U.1 La carga eléctrica A.2 Experiencias y modelos.

Presentación del tema: "3º E.S.O. Electricidad U.1 La carga eléctrica A.2 Experiencias y modelos."— Transcripción de la presentación:

1 3º E.S.O. Electricidad U.1 La carga eléctrica A.2 Experiencias y modelos

2 +− + + −− La lámina, antes de ser frotada, no ejerce ninguna influencia al ponerla sobre el electrómetro La lámina es un cuerpo en estado neutro. Tiene la misma cantidad de carga positiva y negativa y sus efectos se neutralizan Observación experimental Interpretación teórica

3 Cuando se acerca la lámina y el tubo, después de que han sido frotados con la piel, se separan Observación experimental

4 +− + + −− +− + + −− −− Al frotar, pasa carga negativa de la piel a la lámina y al tubo +− + + −− + + − − − − reiniciar Interpretación teórica

5 +− + + −− −− + + − − − − Al tener ambos el mismo tipo de carga neta, se repelen Interpretación teórica

6 Al tocar el electrómetro con la lámina frotada, el indicador gira Observación experimental

7 − De la lámina, que está cargada, pasan cargas negativas al electrómetro Como la parte fija y la móvil están cargadas con el mismo tipo de cargas, se repelen reiniciar Interpretación teórica +− + + −− −−−− +− + + −− −−−−

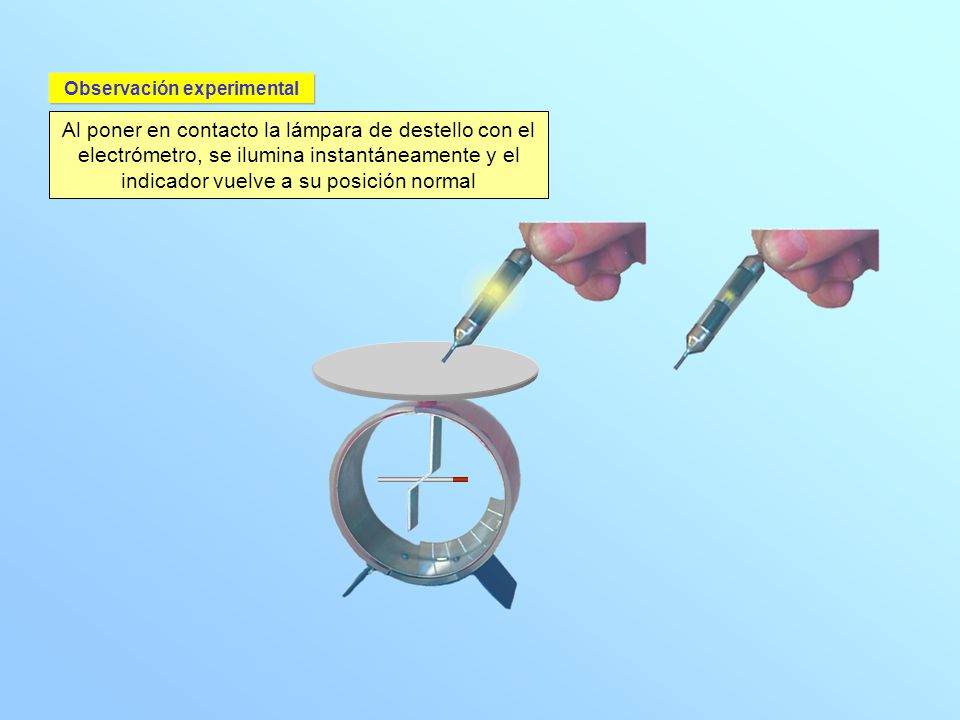

8 Al poner en contacto la lámpara de destello con el electrómetro, se ilumina instantáneamente y el indicador vuelve a su posición normal Observación experimental

9 − − − − Las cargas negativas pasan a través de la lámpara reiniciar Interpretación teórica

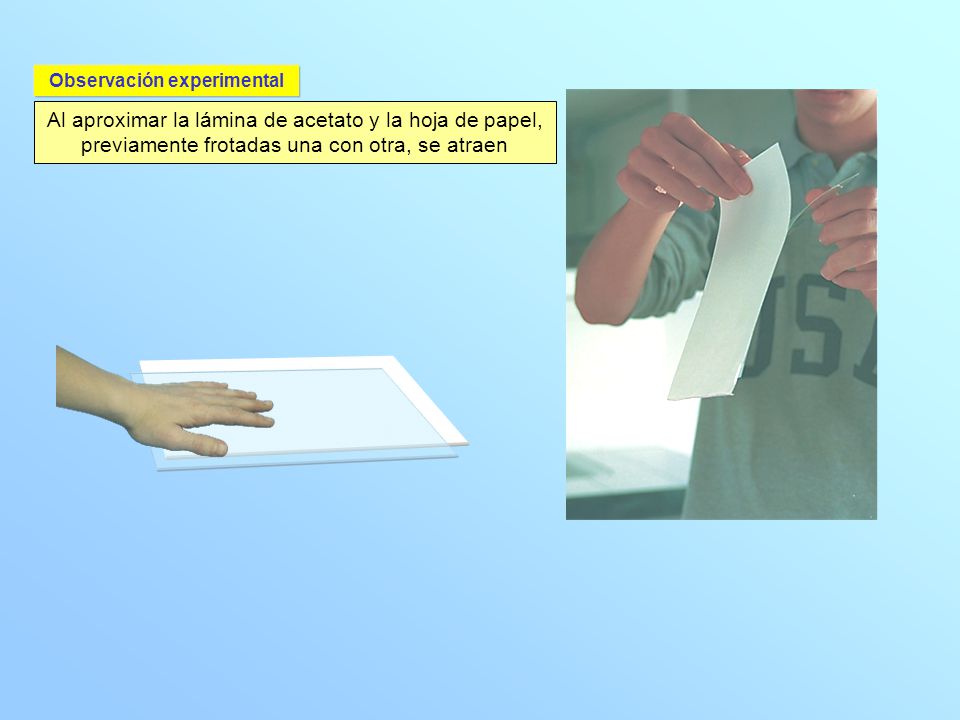

10 Al aproximar la lámina de acetato y la hoja de papel, previamente frotadas una con otra, se atraen Observación experimental

11 +−+− +−+− − Al frotar, pasa carga negativa del papel a la hoja de acetato + − + − − + − + Como el papel y la hoja de acetato tienen distinta carga neta, se atraen reiniciar Interpretación teórica
