1 Comunicaciones asíncronas locales RS 232

2 mayo de 2005Cesar Guisado 20052 Introducción Debido a que los computadores son dispositivos digitales, utilizan dígitos binarios (bits) para representar datos. Para transmitir estos datos, se utiliza un medio de transmisión. En forma física, los sistemas de transmisión utilizan impulsos eléctricos, ondas de radio, o señales lumínicas para transmitir datos..

3 mayo de 2005Cesar Guisado 20053 La necesidad de comunicaciones asíncronas Una comunicación es asíncrona, si el que produce la señal y el que la recibe no necesitan coordinarse para transmitir datos. De esta manera, el emisor puede esperar en forma arbitraria y el receptor puede transmitir cuando los datos estén disponibles.

4 mayo de 2005Cesar Guisado 20054 La necesidad de comunicaciones asíncronas En un sistema de comunicaciones asincrono, el receptor debe estar preparado para aceptar datos en el momento que sea necesario. Esta forma de comunicación es especialmente importante, por ejemplo en un teclado, donde el sistema debe recibir los datos apenas se pulse una tecla.

5 mayo de 2005Cesar Guisado 20055 La necesidad de comunicaciones asíncronas En un sentido mas tecnico, los dispositivos de transmision asincrona, son definidos de esta manera, si la señal que envia el trasmisor, no contiene informacion que el receptor puede utilizar para determinar cuando comienza y termina la trasmision.

6 mayo de 2005Cesar Guisado 20056 Usos de corriente eléctrica para enviar bits Los sistemas de comunicaciones mas simples utilizan una pequeña cantidad de corriente electrica para codificar datos. De esta manera un 0 o un 1 puede ser representado con diferencias de voltaje.

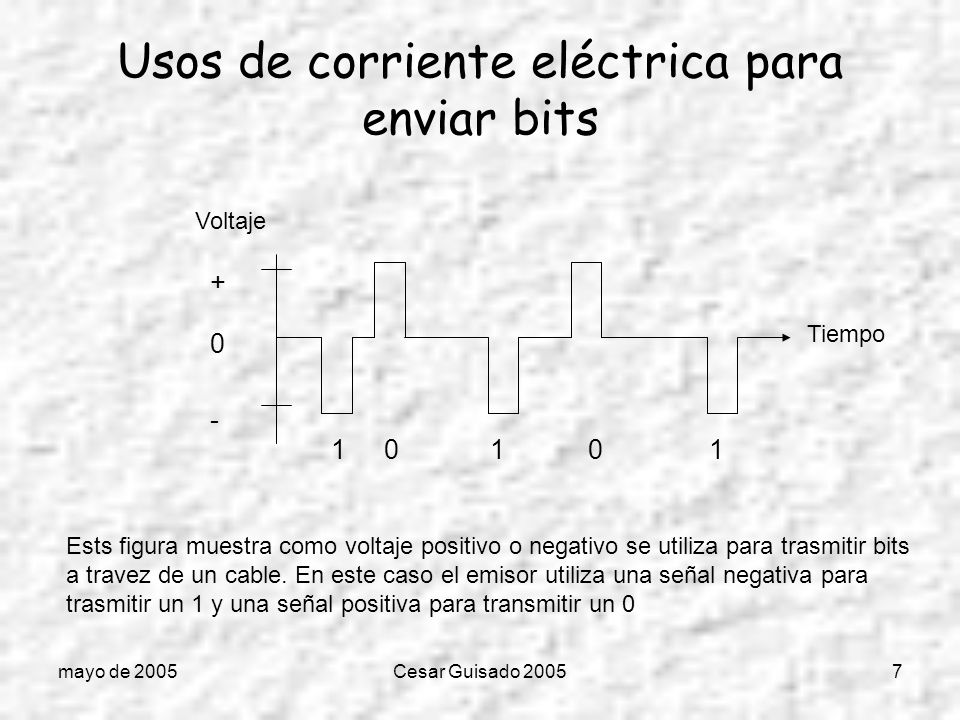

7 mayo de 2005Cesar Guisado 20057 Usos de corriente eléctrica para enviar bits Tiempo + - 0 Voltaje Ests figura muestra como voltaje positivo o negativo se utiliza para trasmitir bits a travez de un cable. En este caso el emisor utiliza una señal negativa para trasmitir un 1 y una señal positiva para transmitir un 0 00111

8 mayo de 2005Cesar Guisado 20058 Estándares para comunicaciones La figura anterior muestra una forma posible de utilizar voltajes en trasmisiones digitales. Sin embargo, es necesario responder a algunas interrogantes a este respecto. ¿Por cuánto tiempo debe el emisor mantener el nivel de voltaje en el cable para un bit? ¿Cual es el tiempo máximo que se debe mantener en el cable para cambiar la señal? ¿Como sabe una persona si el dispositivo que adquiere de un proveedor es compatible con otro? ¿Existe la posibilidad de enviar mas datos en la misma cantidad de tiempo?

9 mayo de 2005Cesar Guisado 20059 Estándares para comunicaciones Para asegurar que el hardware construido por diferentes proveedores, puedan operar en forma conjunta, se han creado estándares de comunicaciones. La ITU, la EIA y el IEEE han publicado especificaciones para equipos de comunicaciones. Los proveedores se rigen por estos estándares para construir el hardware.

10 mayo de 2005Cesar Guisado 200510 Estándares para comunicaciones El Standard producido por la EIA es el mas utilizado para trasmisión de datos es el RS- 232 C, que especifica los detalles de la comunicación eléctrica. Por ejemplo, especifica la longitud de cable, el rango de voltajes, como se transmiten caracteres, y otros. Aunque el RS 232 puede ser configurado para trasmitir 8 bits para un carácter, es común configurar el dispositivo para trasmitir 7 bits.

11 mayo de 2005Cesar Guisado 200511 Estándares para comunicaciones El Standard RS 232 define señales en serie en comunicaciones asíncronas. Este estándar permite trasmitir una señal y demorar un tiempo indeterminado para enviar otra. En general, los datos son trasmitidos uno tras otro sin tomar nunca un valor 0. Al terminar la trasmisión el cable envía señales positivas (1)

12 mayo de 2005Cesar Guisado 200512 Estándares para comunicaciones Para reconocer donde comienza el BIT y donde termina, se utiliza un BIT extra al comienzo, (start BIT) y un BIT extra al final (stop BIT) Tiempo +15 0 idle StartStop1110001

13 mayo de 2005Cesar Guisado 200513 Baud rate, Framing y Errores Tanto el receptor como el emisor deben ponerse de acuerdo en el tiempo que el voltaje debe mantenerse para cada bit. Sin embargo en vez de especificar este tiempo, se especifica la cantidad de bits que se transfieren en un segundo. Al comienzo de las comunicaciones era típico transmitir 300 bits por segundo, hoy utilizamos 19.200 y 33.600.

14 mayo de 2005Cesar Guisado 200514 Baud rate, Framing y Errores Los dispositivos de hardware pueden ser configurados a distintas velocidades de envío. Esto se puede hacer mediante switches en el hardware o a través de drivers. La trasmisión a 9600 bauds significa la trasmisión de 9600 bits por segundo

15 mayo de 2005Cesar Guisado 200515 Baud rate, Framing y Errores Si dos dispositivos de comunicaciones no se configuran a mantener una trasmision a la misma velocidad, se producen errores (frame error, error de trama). Si un stop bit no se encuentra en el lugar adecuado, se produce uno de estos errores.

16 mayo de 2005Cesar Guisado 200516 Trabajo Busque definicionews de BANDWIDTH (Ancho de banda) y su relacion con las trasmision de bits. El termino baud se reconoce por los aportes de Emile Baudot, Busque quien fue Baudot y cual ha sido su contribucion a los sistemas de comunicaciones. Dibuje una grafica de ondas (waveform) para la palabra bit. Utilice el 7 bit codigo ASCII
