MANUAL DE INSPECCIÓN ESTRUCTURA

Presentación del tema: "MANUAL DE INSPECCIÓN ESTRUCTURA"— Transcripción de la presentación:

1

2 MANUAL DE INSPECCIÓN ESTRUCTURA
Oscar Gonzalez Carlos Parraguez

3 ARMADO DE PARRILLA DE PISO Y TECHO

4 PUNTOS DE INSPECCIÓN Parrilla de Piso Perfilaría según tabla
Dimensiones según OP Cuadratura Distancia entre vigas (verificar procedimientos) Distancia del ángulo de amarre para forrado metálico Soporte de amarre para transporte Continuidad y penetración de soldadura (visual) Orificios y pulido en soldaduras. Nota: Los ángulos de amarre deben de ir a 40 mm del exterior hacia el interior de la canal.

5 Parrilla de Techo Perfilaría según tabla
Distancias entre viguetas (verificar procedimientos) Distancia y terminaciones del ángulo de amarre (forrado metálico) Soldadura y ubicación de cáncamos Unión de frontones Continuidad y penetración de soldadura (visual) Orificios y pulidos en soldaduras

6 Defectos Falla en las dimensiones Descuadres
Mala distribución de vigas y viguetas Ángulos de amarre (cortos o largos) Orificios Falla en las dimensiones Escorias

7 Ejemplo ESCORIA EN CORDONES

8 CORDONES DE SOLDADURA DESCONTINUOS
Ejemplo CORDONES DE SOLDADURA DESCONTINUOS

9 ÁNGULOS DE FIJACIÓN PARA FORRADO METÁLICO CORTOS
Ejemplo ÁNGULOS DE FIJACIÓN PARA FORRADO METÁLICO CORTOS

10 ORIFICIOS POR SOLDADURA
Ejemplo ORIFICIOS POR SOLDADURA

11

12 Emballetado y armado de techo

13 Puntos de inspección Emballetado
Sello interior y uniforme a lo largo de toda la plancha

14 Armado de techo Fijación de los alambres (dos líneas por agua, fijadas con autoperforantes) Pegado y traslape de papel fieltro Largo de la pestaña de techo (25 a 30 mm) Separación de autoperforantes de fijación (160 mm). Ver procedimientos Ángulos de terminación (fijación y terminación) Estado de planchas Sellos

15 Defectos Emballetado defectuoso (abertura)
Falta de sello interno del emballetado Planchas (quemadas, sin pintura o rotas) Excesiva separación de autoperforantes Papel fieltro mal traslapado, mal pegado y orificios Pestañas superan el rango máximo (30mm) Ángulos de techo cortos o pasados en sus terminaciones y separados de la parrilla Orificios en el sello

16 Ejemplo EXCESIVA SEPARACIÓN DE AUTOPERFORANTES

17 TERMINACIONES DEFECTUOSAS
Ejemplo TERMINACIONES DEFECTUOSAS

18 PAPEL FIELTRO MAL PEGADO
Ejemplo PAPEL FIELTRO MAL PEGADO

19 Ejemplo PLANCHAS SIN PINTURA

20 Ejemplo FALTA DE SELLO

21 Ejemplo 

22 Ejemplo 

23 Ejemplo 

24 Ejemplo 

25

26 FORRADO PERIMETRAL METÁLICO

27 Puntos de inspección Dimensiones según OP Cuadratura
Largo y estado de las planchas Ubicación y dimensiones de rasgos de puertas, ventanas u otros según OP (aplicable en marítimos) Altura y fijación de soportes según OP Ubicación y fijación de soportes de artefactos según OP (aplicable en marítimos) Fijación de ángulo de ventanas, margen superior e inferior (3 a 5 mm) (aplicable en marítimos perfil 40x40) Fijación de remaches Ensamblado y unión de planchas (autoperforantes) Corte de autoperforantes en unión de planchas Altura y firmeza de la corona superior. Ángulos de techo en marítimos : distribución, pintura y fijación

28 Defectos Descuadres Planchas cortas Abolladuras
Planchas quemadas o sin pintura Rasgos sobre dimensionados Soportes desnivelados Soportes cortos (especial cuidado en bodegas) Remaches (instalación incorrecta ó ausencia) Autoperforantes pasados Coronas sueltas Incorrecta ubicación de rasgos

29 Ejemplo RASGOS MAL EJECUTADOS

30 MAL ENSAMBLADO DE PLANCHAS
Ejemplo MAL ENSAMBLADO DE PLANCHAS

31 Ejemplo DESCUADRE

32 SOPORTES DESALINEADOS
Ejemplo SOPORTES DESALINEADOS

33 MALA FIJACIÓN DE REMACHES
Ejemplo MALA FIJACIÓN DE REMACHES

34 Ejemplo AUSENCIA DE REMACHE

35 Ejemplo PLANCHAS ABOLLADAS

36 Ejemplo  RASGO CORRECTO

37 Ejemplo 

38

39 PINTURA DE PARRILLAS

40 Puntos de inspección Limpieza (aceite) Anticorrosivos Esmalte distribuido homogéneo

41 Defectos Estructura mal lavada Desprendimientos
Falta de pintura (transparencias) Exceso de pintura (lágrimas, grumos)

42 Ejemplo AUSENCIAS DE PINTURA

43 Ejemplo AUSENCIA DE PINTURA

44 Ejemplo AUSENCIA DE PINTURA

45 Ejemplo EXCESO DE PINTURA

46

47 REMATE DE PUERTA Y MARCO DE PUERTA EN PILARES

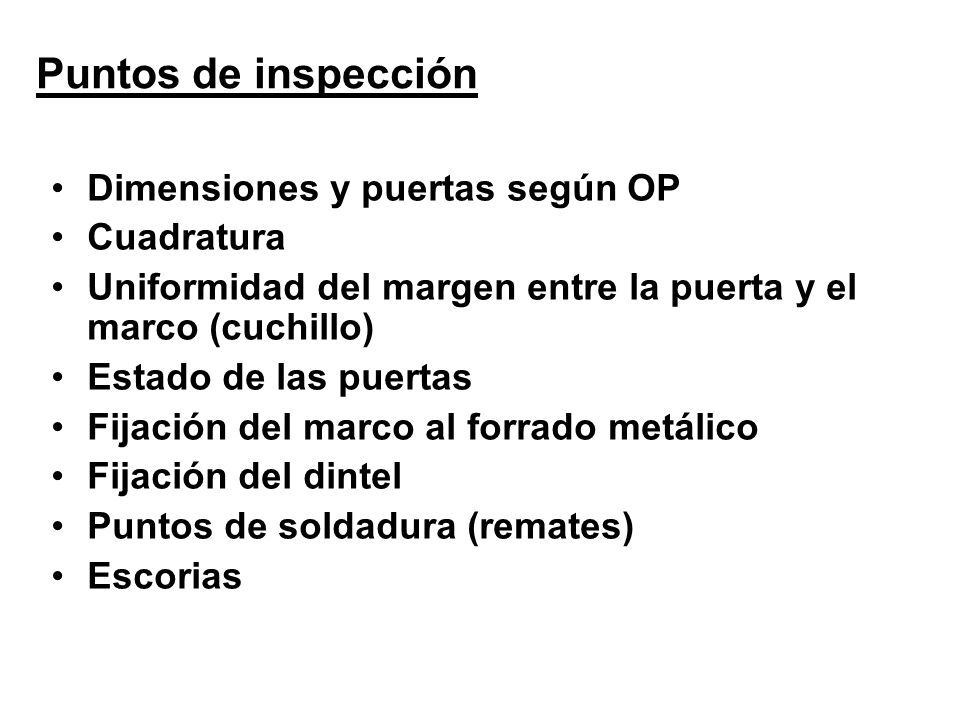

48 Puntos de inspección Dimensiones y puertas según OP Cuadratura
Uniformidad del margen entre la puerta y el marco (cuchillo) Estado de las puertas Fijación del marco al forrado metálico Fijación del dintel Puntos de soldadura (remates) Escorias

49 Defectos Descuadres Diferencias en el ancho del marco (superior, centro, inferior) Cuchillos Falta de soldadura, defectuosas, etc… Hoyos por soldadura Puertas viradas Destaje de puertas incorrectos según op (cerraduras) Separaciones (aberturas) entre el marco y el forrado metálico Dinteles cortos, chuecos y abollados

50 ORIFICIOS POR SOLDADURA
Ejemplo ORIFICIOS POR SOLDADURA

51 Ejemplo CUCHILLOS

52 Ejemplo AUSENCIA DE SOLDADURA

53 DINTELES SEPARADOS Y CORTOS
Ejemplo DINTELES SEPARADOS Y CORTOS

54 Ejemplo ALAMBRES EN POMELES

55 Ejemplo 

56 Ejemplo 

57

58 PILARES RETICULADOS

59 Puntos de inspección Dimensiones y armado Pintura (anticorrosivo) Alineación (plomo visual) Cortes de soportes (lo más cercano al pilar) Fijación del pilar a la canal (alma) Soldadura

60 Defectos Pilares cortos (altura total del contenedor)
Falta de pintura (anticorrosivo) Desaplome (pilares chuecos) Cortes defectuosos en soportes Anclaje por medio de soldadura Falta de soldadura Nota (el pilar debe quedar a tope en ambas canales, inferior y superior).

61 Ejemplo RETICULADOS CORTOS

62 Ejemplo 

63 AUSENCIA DE ANTICORROSIVO
Ejemplo AUSENCIA DE ANTICORROSIVO

64 FIJACIÓN INCORRECTA A LA CANAL
Ejemplo FIJACIÓN INCORRECTA A LA CANAL

65

66 INSTALACIÓN DE PATAS DE BAÑO

67 Puntos de inspección Instalación , fijación Pintura (anticorrosivo)

68 Defectos Mal ancladas Ausencia de pintura Ausencia de patas Pintura defectuosa

69 Ejemplo 
