CICLO FORMATIVO DESARROLLO DE PRODUCTOS ELECTRÓNICOS.

Presentación del tema: "CICLO FORMATIVO DESARROLLO DE PRODUCTOS ELECTRÓNICOS."— Transcripción de la presentación:

1 CICLO FORMATIVO DESARROLLO DE PRODUCTOS ELECTRÓNICOS

2 PROYECTOS DEL DPE2 DESARROLLO DE PROYECTOS DE PRODUCTOS ELECTRÓNICOS

3 PROYECTOS DEL DPE3 TEMA 1.- FASES EN EL DESARROLLO DE UN PROYECTO ELECTRÓNICO Especificaciones del proyecto. Recogida de información. Normativa. Ideación de soluciones. Tecnologías que se deben utilizar. Selección de componentes, disponibilidad de los mismos. Valoración de tiempos y costes. Desarrollo de los esquemas de la solución adoptada. Simulación electrónica de circuitos analógicos y digitales. Construcción de la maqueta electrónica. Aplicación de técnicas de montaje rápido. Elaboración de los programas para sistemas microcontrolados. Utilización de equipos de desarrollo. Pruebas y puesta punto. Utilización de instrumentación de medida y prueba. Determinación de las pruebas de calidad y fiabilidad para prototipos electrónicos. Elaboración de documentación técnica: lista de materiales, esquemas, planos, instrucciones de montaje y puesta a punto, pruebas funcionales, de calidad y de fiabilidad, memoria descriptiva y programas.

4 PROYECTOS DEL DPE4 CONCEPTO DE PROYECTO "Una operación de envergadura, compleja, de carácter no repetitivo, llevada a cabo para realizar una obra de importancia, requiriendo la colaboración tanto de varios departamentos de la organización como de terceros" ¿DÓNDE?EN LA EMPRESA

5 PROYECTOS DEL DPE5 LA ACTIVIDAD ECONÓMICA EMPRESASFAMILIAS ADMINISTRACIONES PÚBLICAS PRODUCTOS TRABAJO CAPITAL Mecanismos reguladores del procedo pagos remuneración

6 PROYECTOS DEL DPE6 1.1.- ESPECIFICACIONES DEL PROYECTO Proyecto: es la realización de una actividad compleja. Gestión de un Proyecto : conseguir unos objetivos finales frente a toda clase de riesgos y problemas, y para conseguirlo de debe de definir y realizar: Claramente sus objetivos desde el comienzo. Un diseño preliminar. Estudio de mercado. Costes de producción. Previsión de ventas de al menos tres años. Un organigrama general del proyecto y debiendo definir: definidas todas las actividades en objetivos, tiempo y coste. La estructura de trabajo. Beneficio esperado (deferencia ente precio de venta y la inversión). Fecha de salida al mercado para darle la suficiente publicidad. Mecanismos de control en: Durante la producción. Autorización o no de cambios de diseño del conjunto.

7 PROYECTOS DEL DPE7 1.1.1.- Los Subsistemas de la Empresa: Dimensiones del Proyecto 1.1.- ESPECIFICACIONES DE UN PROYECTO

8 PROYECTOS DEL DPE8 1.1.2.- FASES DEL DESARROLLO DEL PRODUCTO 1.1.- ESPECIFICACIONES DE UN PROYECTO El Proceso de un Proyecto Técnico Sigue un largo proceso –subdividido en fases- hasta conseguir el funcionamiento y aceptación del PRODUCTO. Fase 1. Estudio Previo. Fase 2. Anteproyecto. Fase 3. Proyecto. Fase 4. Tramitación Fase 5. Ejecución. Fase 6. Recepción.

9 PROYECTOS DEL DPE9 1.1.1.- FASE 1: ESTUDIO PREVIO Establecida la necesidad de elaborar un Proyecto Técnico para cualquier activividad industrial, se analizan previa y objetivamente los condicionantes sociales, económicos y técnicos del producto. Asimismo: Se estudia Periodo anual de producción Mercados. Clientes Cuantia de facturación Formas pago,........ 1.1.- ESPECIFICACIONES DE UN PROYECTO

10 PROYECTOS DEL DPE10 1.1.2.- FASE 2: ANTEPROYECTO 1 Cálculos previos => Se diseña y se estudia la forma de posibles soluciones, mediante cálculos previos. 2 Forma => Después, se adopta la forma que se considera más adecuada. 3 Maqueta => Realizándose la maqueta en Wire- Wrapping, madera, plástico, Uniprint, Board,... 4 Prototipo y Pruebas => Posteriormente, se construye un prototipo, que se somete a ensayos y retoques, debiendo estar en condiciones de sufrir las pruebas imprescindibles del producto terminado (ruido eléctrico, temperatura, tiempo..). 1.1.- ESPECIFICACIONES DE UN PROYECTO

11 PROYECTOS DEL DPE11

12 PROYECTOS DEL DPE12

13 PROYECTOS DEL DPE13

14 PROYECTOS DEL DPE14

15 PROYECTOS DEL DPE15

16 PROYECTOS DEL DPE16

17 PROYECTOS DEL DPE17

18 PROYECTOS DEL DPE18

19 PROYECTOS DEL DPE19

20 PROYECTOS DEL DPE20

21 PROYECTOS DEL DPE21

22 PROYECTOS DEL DPE22

23 PROYECTOS DEL DPE23

24 PROYECTOS DEL DPE24

25 PROYECTOS DEL DPE25

26 PROYECTOS DEL DPE26

27 PROYECTOS DEL DPE27

28 PROYECTOS DEL DPE28

29 PROYECTOS DEL DPE29 1.1.3.- FASE 3: PROYECTO 1. Memoria Enunciado del problema. Justificación y necesidad del proyecto. Explicaciones sobre el funcionamiento. Cálculos. Bibliografía. Normativas, hipótesis,... Planificación y programación Diagramas. Proceso Producción Anexos 1.1.3.- FASE 3: PROYECTO. 1. MEMORIA

30 PROYECTOS DEL DPE30 1.1.3.- FASE 3: PROYECTO 2. Planos: Planos generales o diagramas de bloques Planos de detalle de cada bloque 1.1.3.- FASE 3: PROYECTO. 1. PLANOS

31 PROYECTOS DEL DPE31 1.1.3.- FASE 3: PROYECTO 3. Pliegos de condiciones : Establece los requisitos que deben considerarse en la ejecución y dirección del proyecto, así como en la aceptación del producto. Condiciones generales (Normativas). Condiciones de materiales o equipos Condiciones de ejecución. Condiciones económicas. Garantías. Responsabilidades. Especificaciones. Rescisiones. Liquidaciones. Ejecuciones. 1.1.- ESPECIFICACIONES DE UN PROYECTO

32 PROYECTOS DEL DPE32 1.1.3.- FASE 3: PROYECTO 4. Mediciones y presupuesto: Mediciones. Precios unitarios y descompuestos. Presupuestos parciales Presupuesto general. Beneficios. Estudio económico: Influencias regionales, comunitarias. Mercados Financiación. Imprevistos 1.1.- ESPECIFICACIONES DE UN PROYECTO

33 PROYECTOS DEL DPE33 1.1.4.- FASE 4: TRAMITACIÓN El proyecto después de visado por el Colegio Profesional – quién lo defiende si da lugar- se presenta a los Organismos Oficiales – Ayuntamientos, Ministerios - y no oficiales - Empresas Suministradoras de energía eléctrica, gas, agua,...., para de esta forma obtener los permisos y licencias para realizar la obra proyectada. 1.1.- ESPECIFICACIONES DE UN PROYECTO

34 PROYECTOS DEL DPE34 1.1.5.- FASE 5: EJECUCIÓN Corresponde a la fabricación del conjunto o elementos proyectados. Las demandas de oferta para la adjudicación de la obra,se difunden con la amplitud y en el ámbito que se juzguen más convenientes. En ciertos casos,los Organismos Oficiales a quienes preceptivamente se ha presentado el proyecto,lo publica en la prensa o en los Boletines Oficiales. Entre las condiciones presentadas por el adjudicatario,figuran: Programas de fabricación y montaje. Plazos de entrega. Obligaciones de notificar adelantos y retrasos que se originen. Y demás incidencias. 1.1.- ESPECIFICACIONES DE UN PROYECTO

35 PROYECTOS DEL DPE35 1.1.6.- FASE 6: RECEPCIÓN Después de obtenido el producto, se somete a las oportunas y preceptivas pruebas de resistencia, funcionamiento, producción, verificaciones de calidad y restantes especificaciones técnicas. Superadas las pruebas,se acepta el producto,firmándose el acta de recepción. 1.1.- ESPECIFICACIONES DE UN PROYECTO

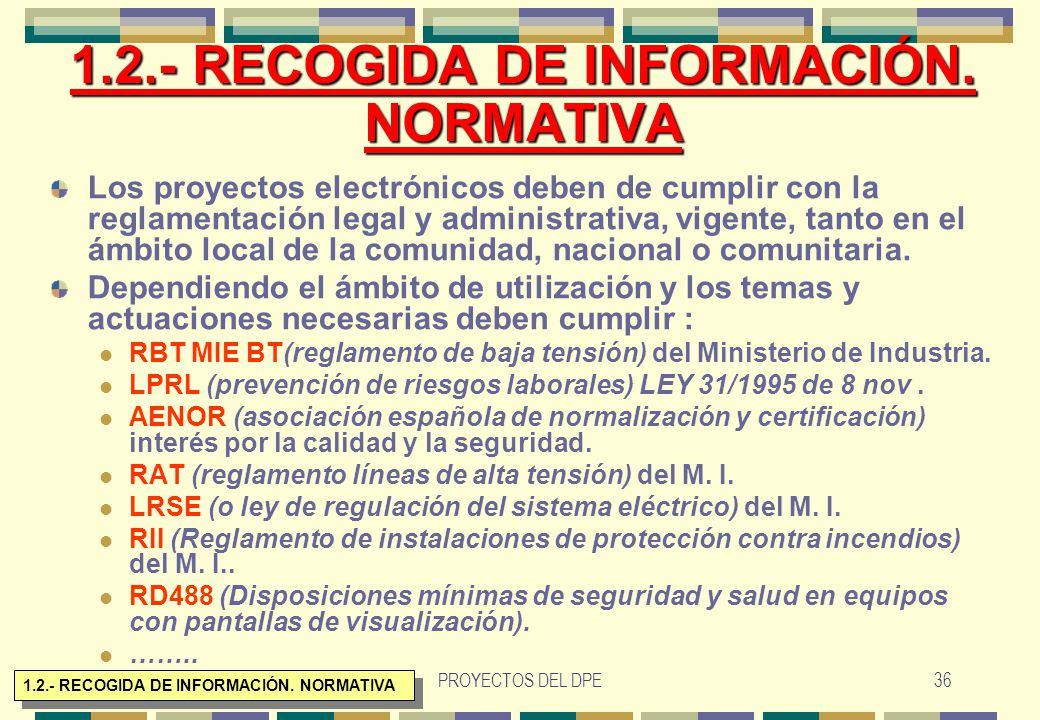

36 PROYECTOS DEL DPE36 1.2.- RECOGIDA DE INFORMACIÓN. NORMATIVA Los proyectos electrónicos deben de cumplir con la reglamentación legal y administrativa, vigente, tanto en el ámbito local de la comunidad, nacional o comunitaria. Dependiendo el ámbito de utilización y los temas y actuaciones necesarias deben cumplir : RBT MIE BT(reglamento de baja tensión) del Ministerio de Industria. LPRL (prevención de riesgos laborales) LEY 31/1995 de 8 nov. AENOR (asociación española de normalización y certificación) interés por la calidad y la seguridad. RAT (reglamento líneas de alta tensión) del M. I. LRSE (o ley de regulación del sistema eléctrico) del M. I. RII (Reglamento de instalaciones de protección contra incendios) del M. I.. RD488 (Disposiciones mínimas de seguridad y salud en equipos con pantallas de visualización). …….. 1.2.- RECOGIDA DE INFORMACIÓN. NORMATIVA

37 PROYECTOS DEL DPE37 AENOR UNE-61030, para sistemas de audio, video y sistemas audiovisuales. Bus digital domestico Cenelec EN50173 Basada en la norma ISO11801 y actualizada eliminando categorías y clases obsoletas. De obligado cumplimiento en contrataciones públicas. Directivas EUROPEA sobre compatibilidad electromagnética, tanto en inmunidad como en radiación. Obligado cumplimiento en cualquier instalación. Normas UNE EN55022, EN55024 y EN55082. En 50081 (emisión electromagnética) En 50082 (inmunidad electromagnética) En 55011 (limitación en la emisión) En 55011 (limitación en equipos informáticos ) 1.2.- RECOGIDA DE INFORMACIÓN. NORMATIVA

38 PROYECTOS DEL DPE38 1.3.- IDEACIÓN DE SOLUCIONES. TECNOLOGÍAS QUE SE DEBEN UTILIZAR

39 PROYECTOS DEL DPE39 1.4.- SELECCIÓN DE COMPONENTES, DISPONIBILIDAD DE LOS MISMOS Dispositivos optoelectrónicos

40 PROYECTOS DEL DPE40 1.5.- VALORACIÓN DE TIEMPOS Y COSTES

41 PROYECTOS DEL DPE41 1.6.- DESARROLLO DE LOS ESQUEMAS DE LA SOLUCIÓN ADOPTADA

42 PROYECTOS DEL DPE42 1.7.- SIMULACIÓN ELECTRÓNICA DE CIRCUITOS ANALÓGICOS Y DIGITALES

43 PROYECTOS DEL DPE43 1.8.- CONSTRUCCIÓN DE LA MAQUETA ELECTRÓNICA. APLICACIÓN DE TÉCNICAS DE MONTAJE RÁPIDO

44 PROYECTOS DEL DPE44 1.8.- CONSTRUCCIÓN DE LA MAQUETA ELECTRÓNICA. APLICACIÓN DE TÉCNICAS DE MONTAJE RÁPIDO

45 PROYECTOS DEL DPE45 1.9.- ELABORACIÓN DE LOS PROGRAMAS PARA SISTEMAS MICROCONTROLADOS. UTILIZACIÓN DE EQUIPOS DE DESARROLLO

46 PROYECTOS DEL DPE46 1.10.- PRUEBAS Y PUESTA PUNTO. UTILIZACIÓN DE INSTRUMENTACIÓN DE MEDIDA Y PRUEBA.

47 PROYECTOS DEL DPE47 1.11.- DETERMINACIÓN DE LAS PRUEBAS DE CALIDAD Y FIABILIDAD PARA PROTOTIPOS ELECTRÓNICOS

48 PROYECTOS DEL DPE48 1.12.- ELABORACIÓN DE DOCUMENTACIÓN TÉCNICA: LISTA DE MATERIALES, ESQUEMAS, PLANOS, INSTRUCCIONES DE MONTAJE Y PUESTA A PUNTO, PRUEBAS FUNCIONALES, DE CALIDAD Y DE FIABILIDAD, MEMORIA DESCRIPTIVA Y PROGRAMAS. Después de diseñar y verificar el nuevo producto se hace necesario elaborar una documentación técnica donde queden especificadas sus características técnicas para poder hacer entrega del proyecto. 1.12.- ELABORACIÓN DE DOCUMENTACIÓN TÉCNICA (10)
