2 MANUAL DE INSPECCION ESTRUCTURA

3 ARMADO DE PARRILLA DE PISO Y TECHO

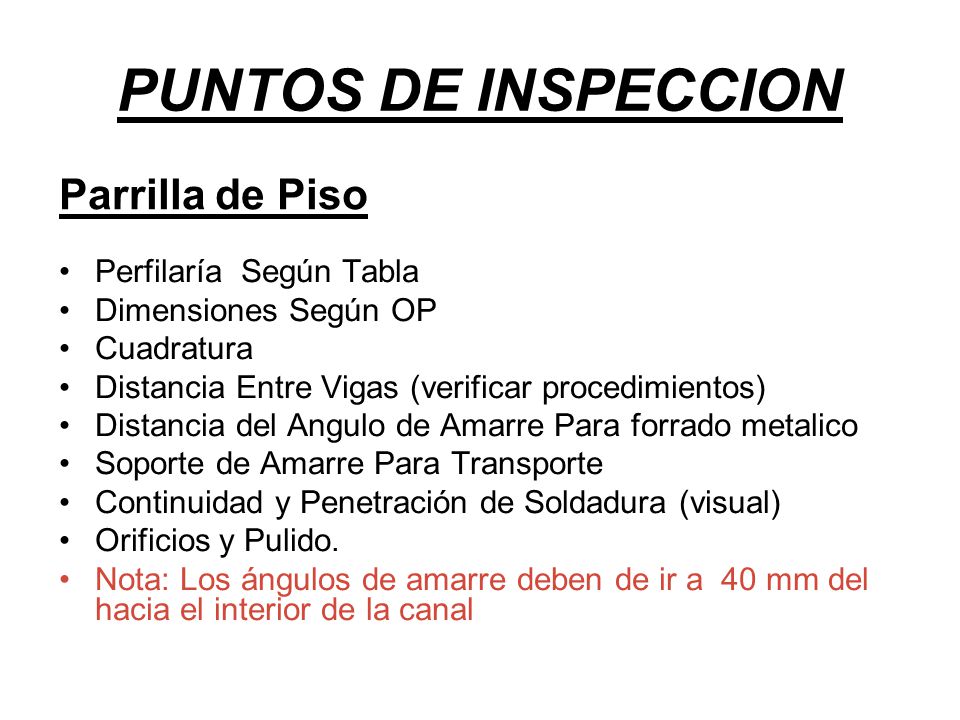

4 PUNTOS DE INSPECCION Parrilla de Piso Perfilaría Según Tabla
Dimensiones Según OP Cuadratura Distancia Entre Vigas (verificar procedimientos) Distancia del Angulo de Amarre Para forrado metalico Soporte de Amarre Para Transporte Continuidad y Penetración de Soldadura (visual) Orificios y Pulido. Nota: Los ángulos de amarre deben de ir a 40 mm del hacia el interior de la canal

5 Parrilla de Techo Perfilaría Según Tabla
Distancias Entre Viguetas (verificar procedimientos) Distancia y Terminaciones del Angulo de Amarre (forrado metalico) Soldadura Y Ubicación de Cancamos Unión de Frontones Continuidad y Penetración de Soldadura (visual) Orificios Y Pulidos

6 Defectos Falla en las Dimensiones - Descuadres - Mala distribución de vigas y viguetas - Ángulos de amarre (cortos o largos) Orificios - Falla en las Dimensiones - Escorias

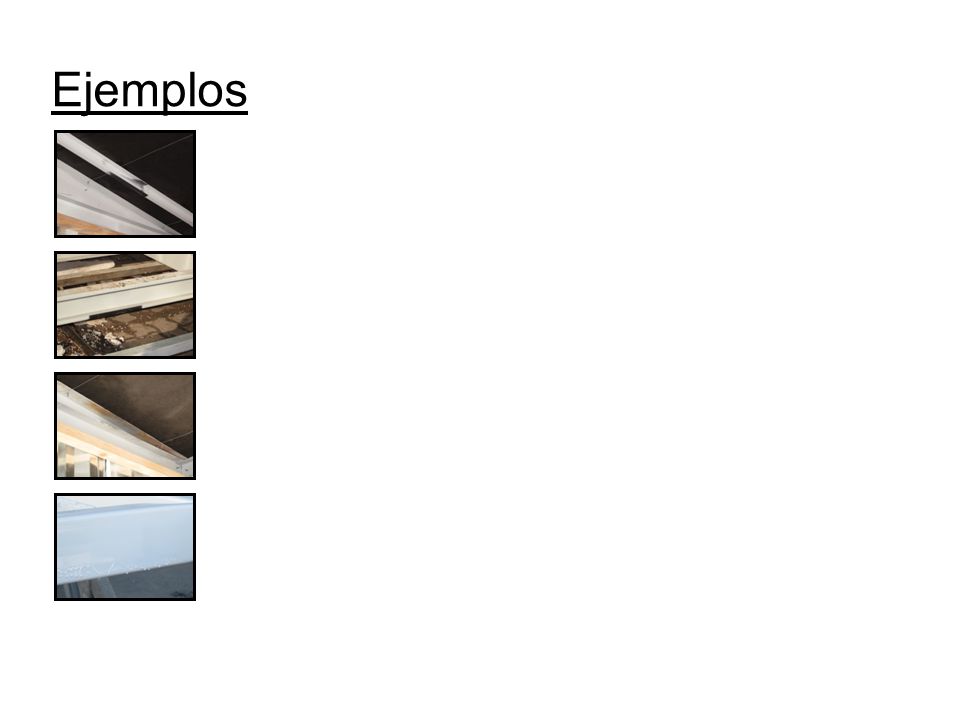

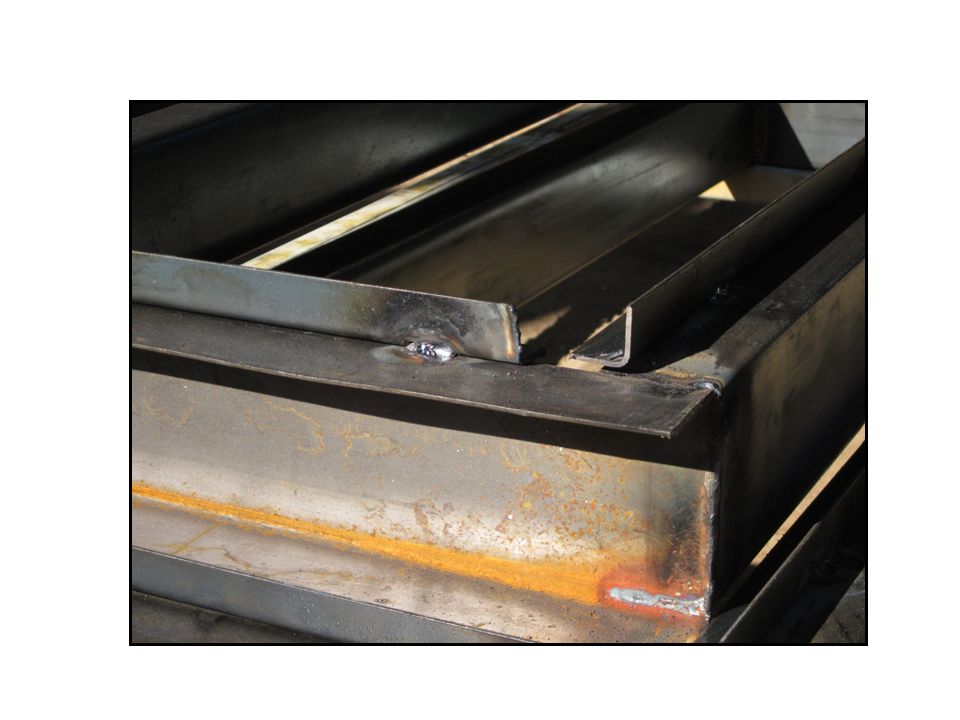

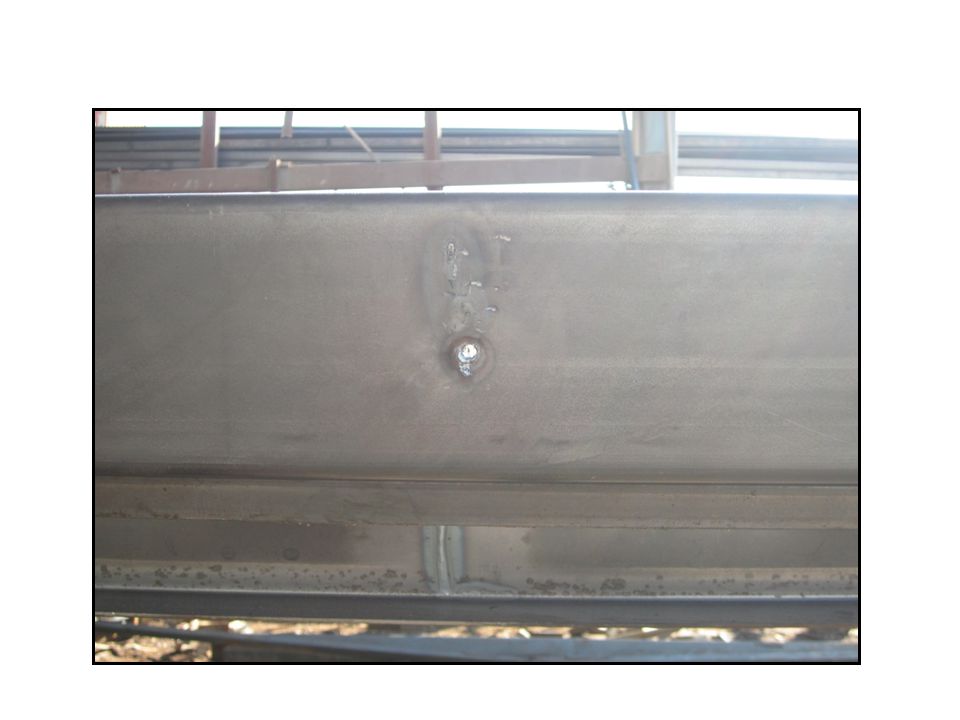

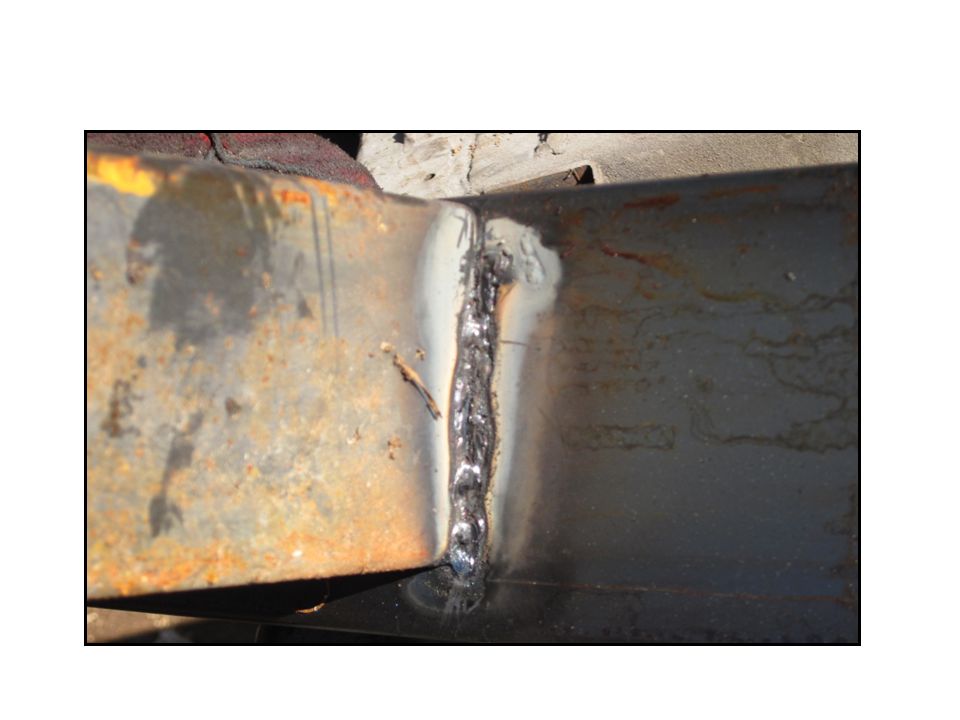

7 Ejemplos Escoria en cordones

8

9

10

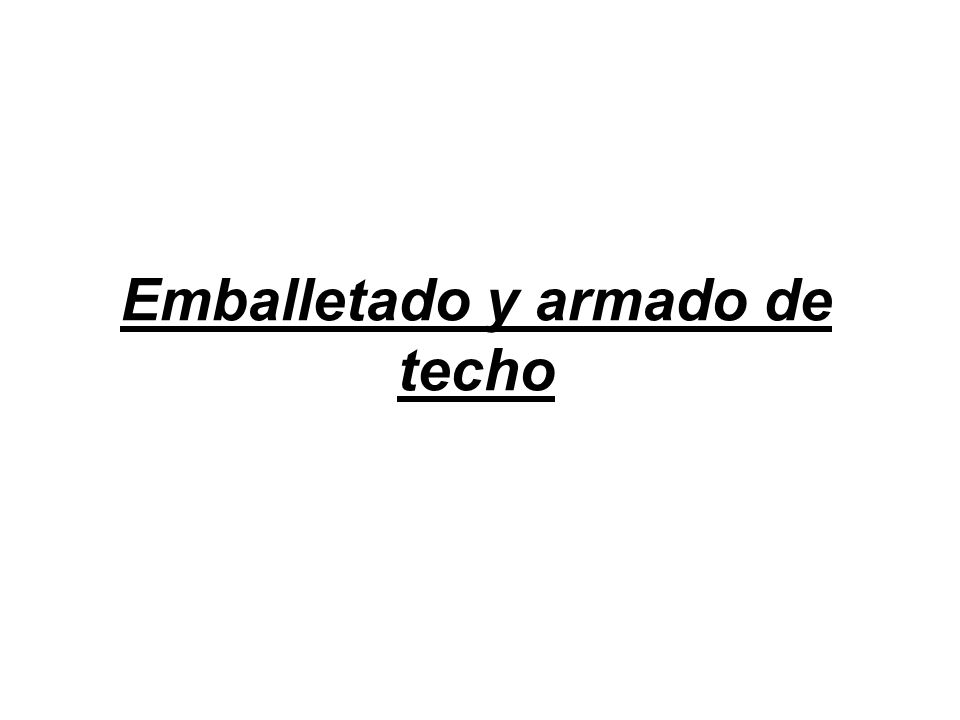

11 Emballetado y armado de techo

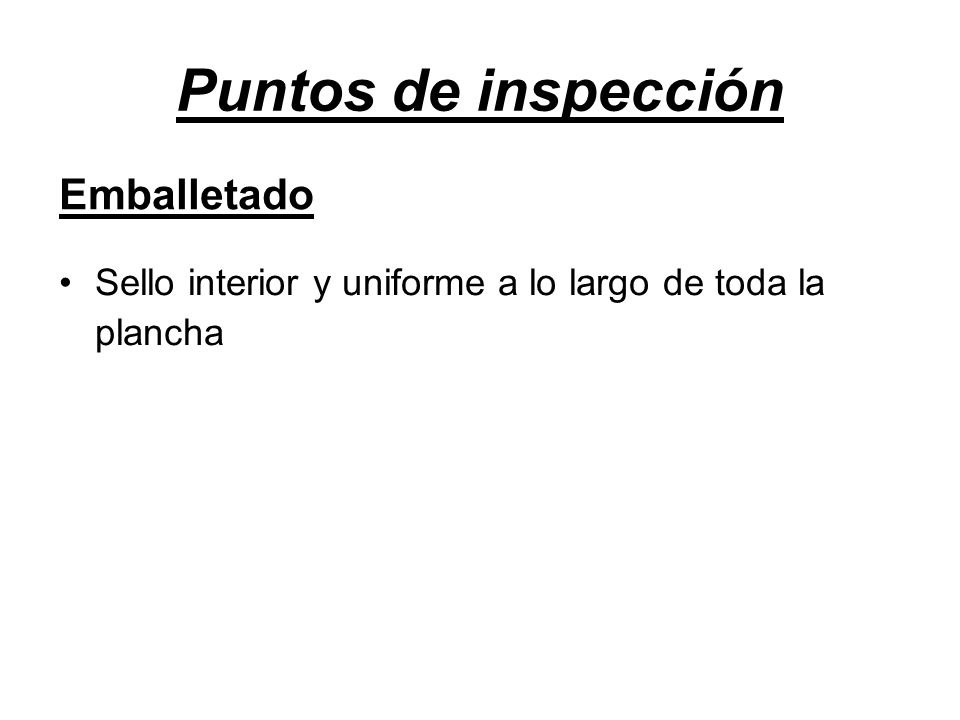

12 Puntos de inspección Emballetado
Sello interior y uniforme a lo largo de toda la plancha

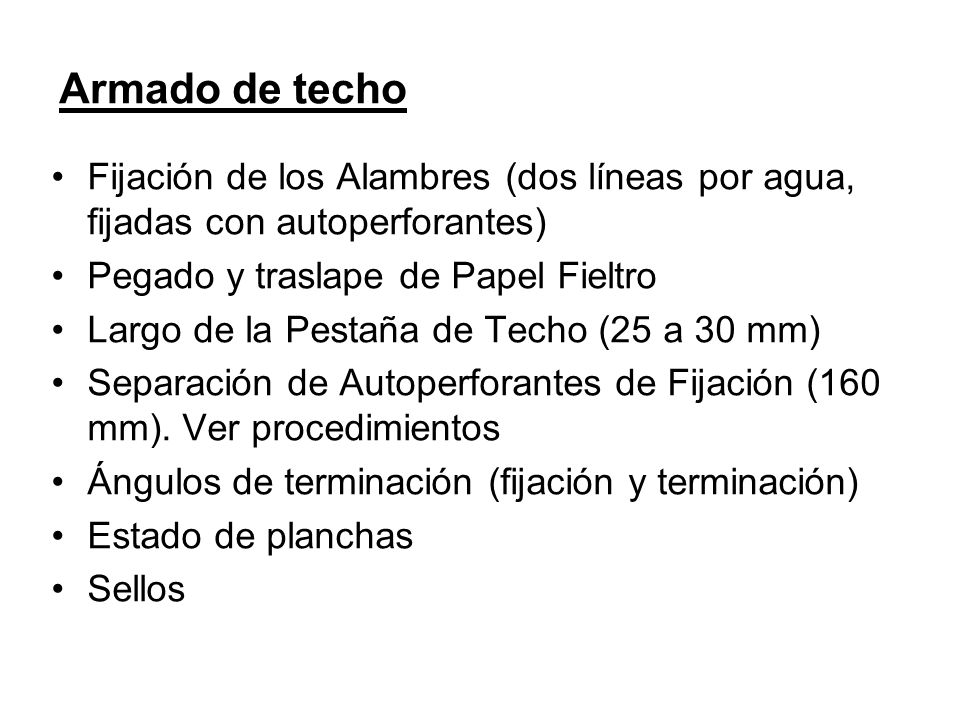

13 Armado de techo Fijación de los Alambres (dos líneas por agua, fijadas con autoperforantes) Pegado y traslape de Papel Fieltro Largo de la Pestaña de Techo (25 a 30 mm) Separación de Autoperforantes de Fijación (160 mm). Ver procedimientos Ángulos de terminación (fijación y terminación) Estado de planchas Sellos

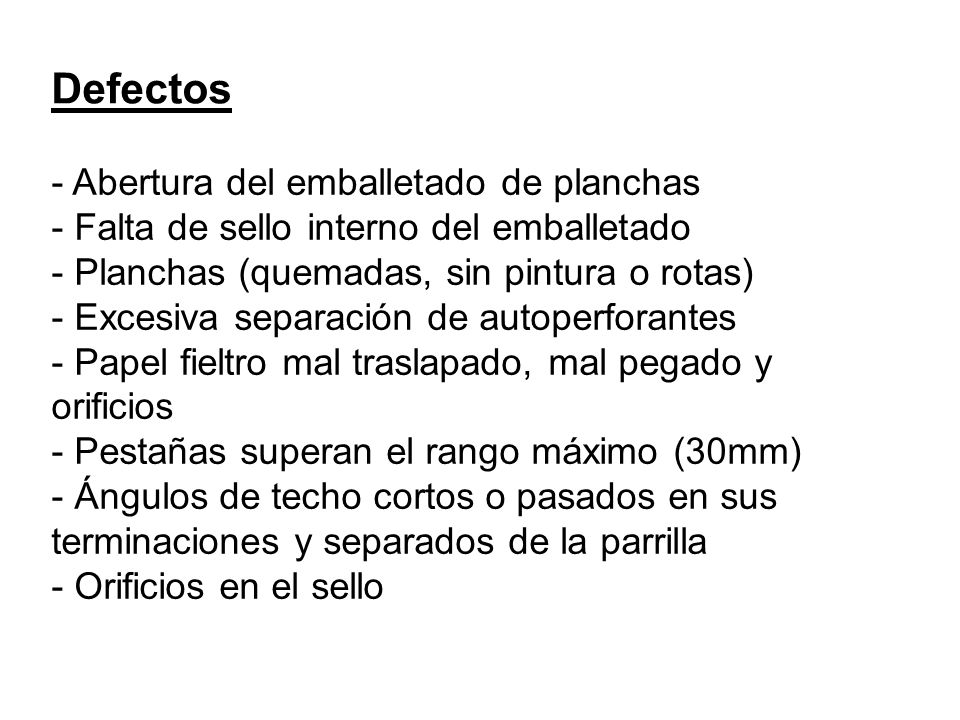

14 Defectos Abertura del emballetado de planchas - Falta de sello interno del emballetado - Planchas (quemadas, sin pintura o rotas) - Excesiva separación de autoperforantes - Papel fieltro mal traslapado, mal pegado y orificios - Pestañas superan el rango máximo (30mm) - Ángulos de techo cortos o pasados en sus terminaciones y separados de la parrilla - Orificios en el sello

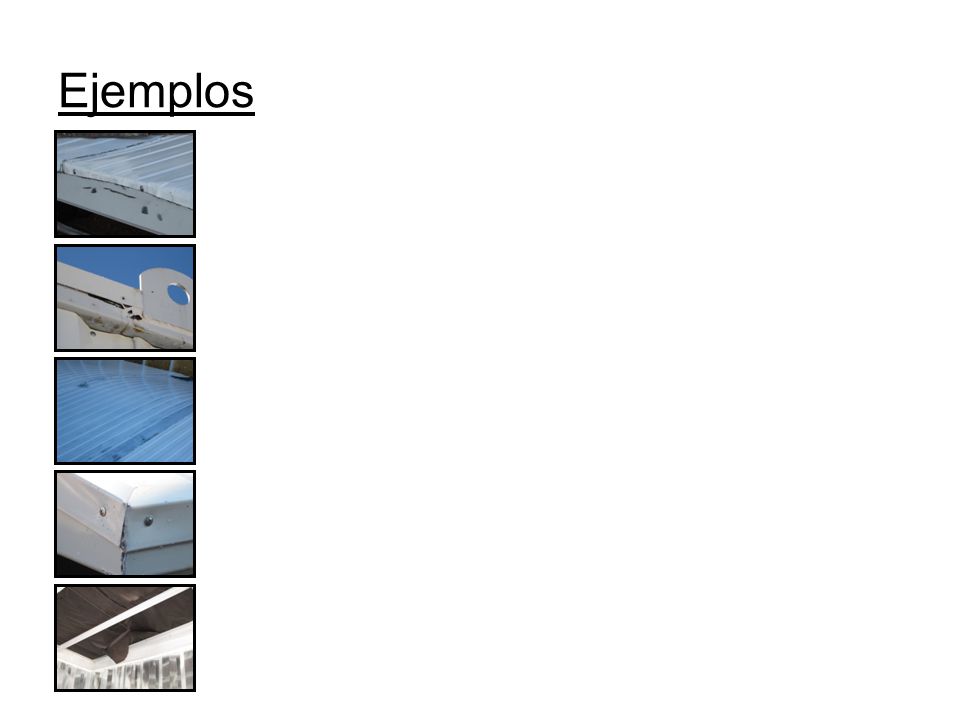

15 Ejemplos

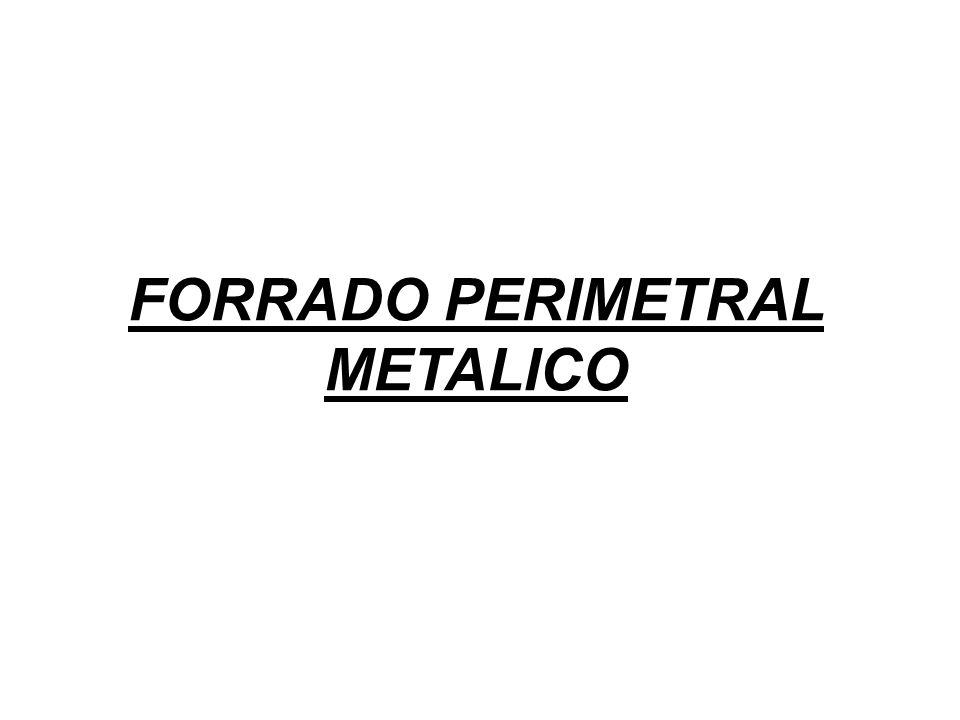

16 FORRADO PERIMETRAL METALICO

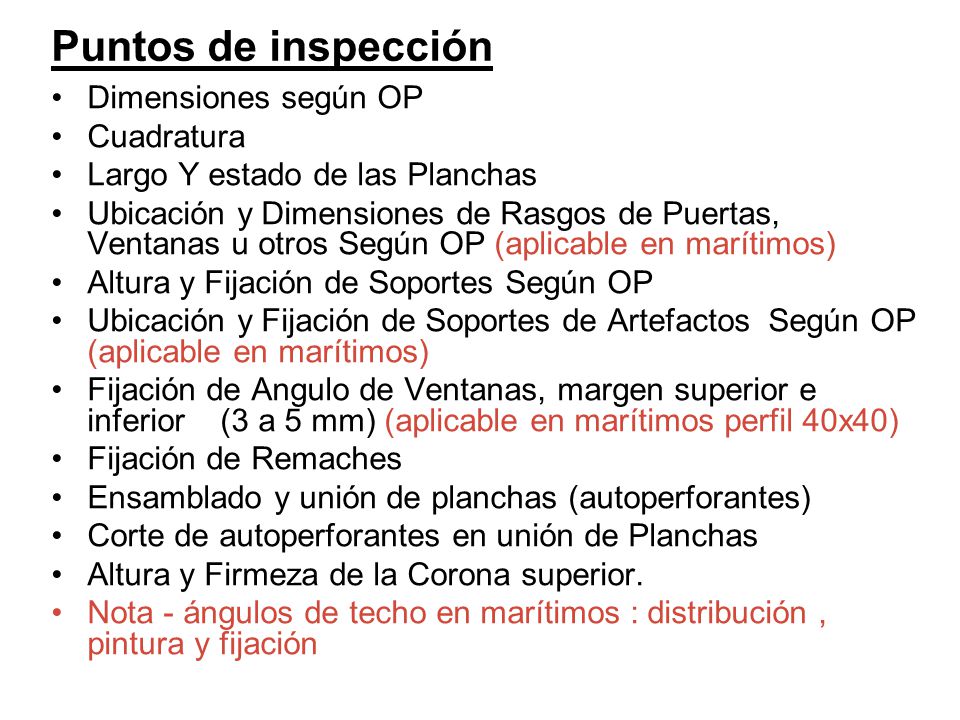

17 Puntos de inspección Dimensiones según OP Cuadratura
Largo Y estado de las Planchas Ubicación y Dimensiones de Rasgos de Puertas, Ventanas u otros Según OP (aplicable en marítimos) Altura y Fijación de Soportes Según OP Ubicación y Fijación de Soportes de Artefactos Según OP (aplicable en marítimos) Fijación de Angulo de Ventanas, margen superior e inferior (3 a 5 mm) (aplicable en marítimos perfil 40x40) Fijación de Remaches Ensamblado y unión de planchas (autoperforantes) Corte de autoperforantes en unión de Planchas Altura y Firmeza de la Corona superior. Nota - ángulos de techo en marítimos : distribución , pintura y fijación

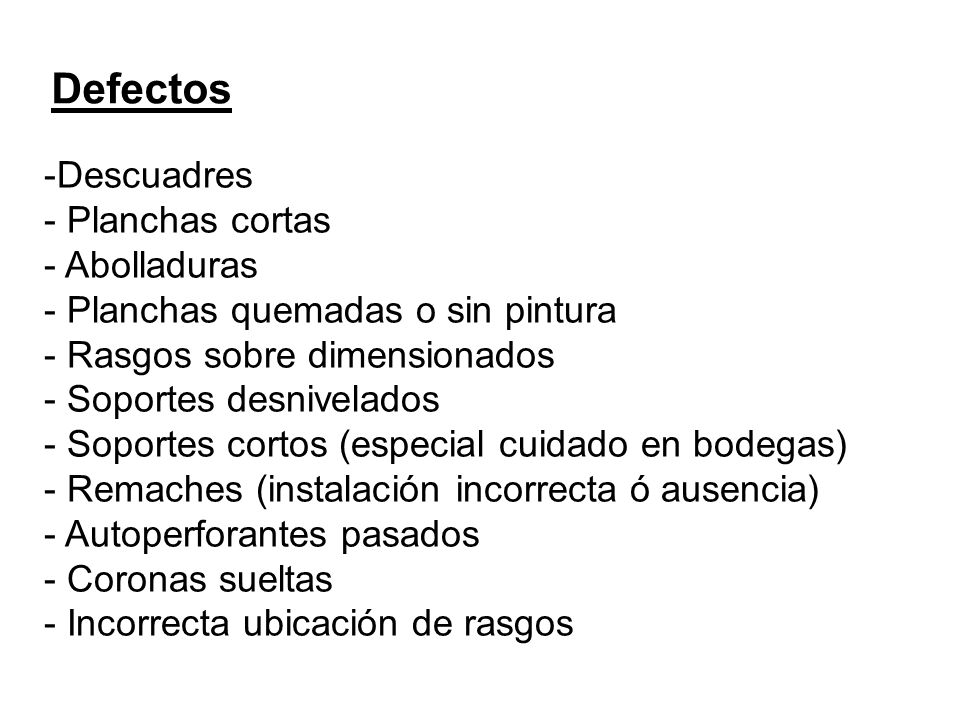

18 Defectos Descuadres - Planchas cortas - Abolladuras - Planchas quemadas o sin pintura - Rasgos sobre dimensionados - Soportes desnivelados - Soportes cortos (especial cuidado en bodegas) - Remaches (instalación incorrecta ó ausencia) - Autoperforantes pasados - Coronas sueltas - Incorrecta ubicación de rasgos

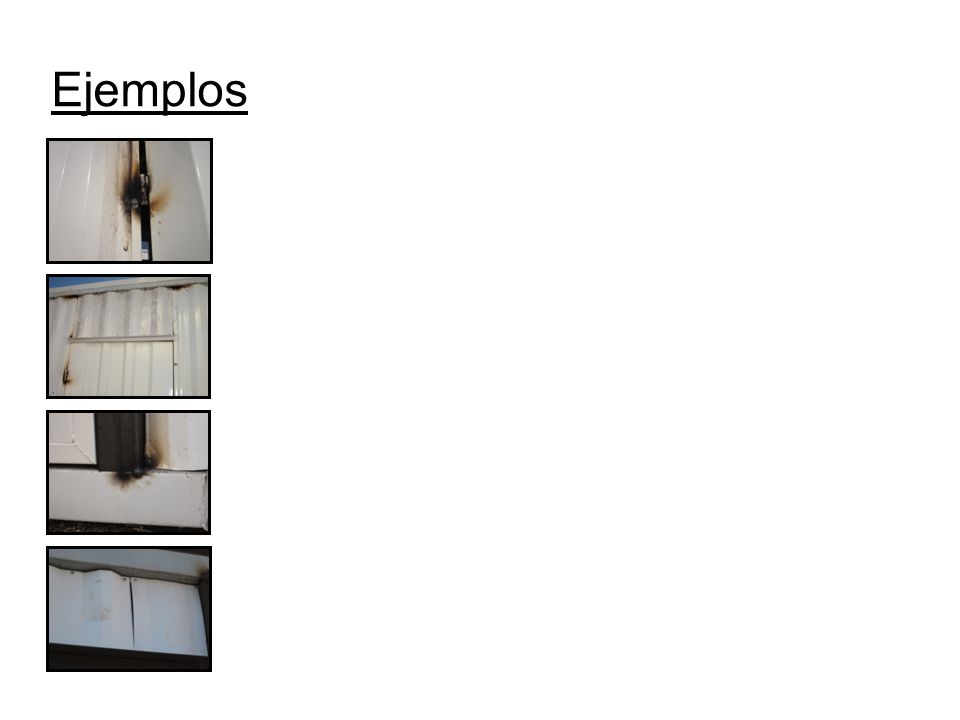

19 Ejemplos

20 PINTURA DE PARRILLAS

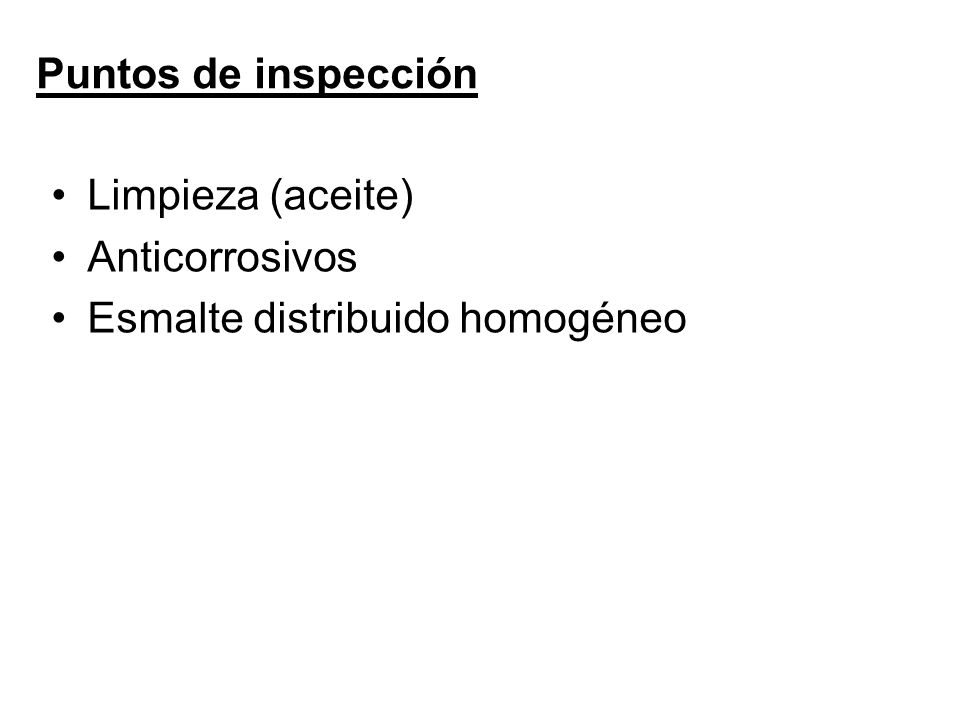

21 Puntos de inspección Limpieza (aceite) Anticorrosivos Esmalte distribuido homogéneo

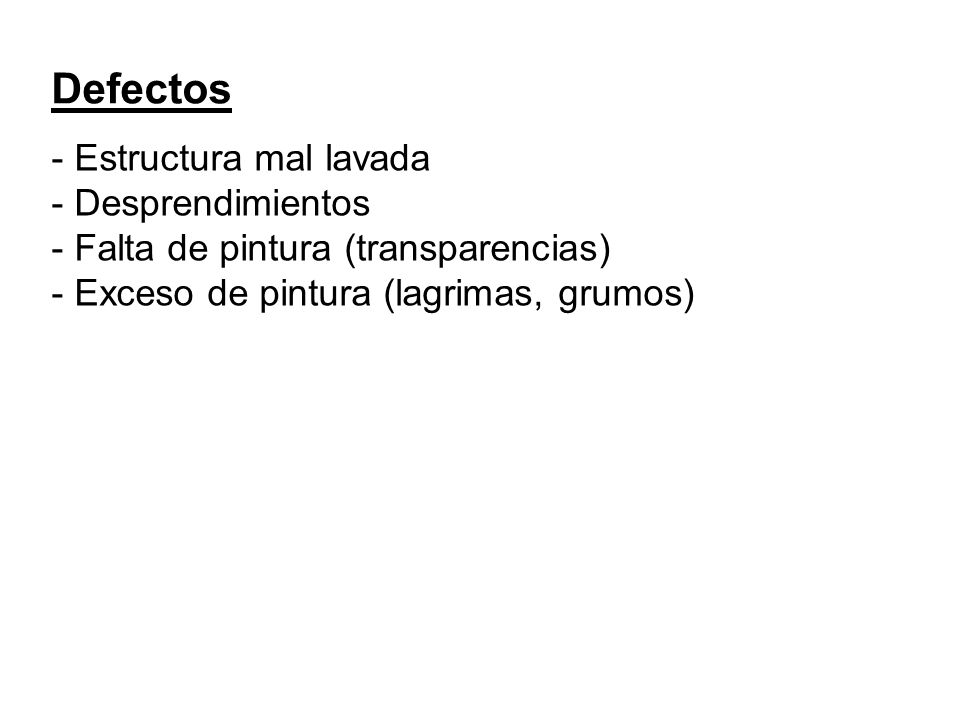

22 Defectos - Estructura mal lavada - Desprendimientos - Falta de pintura (transparencias) - Exceso de pintura (lagrimas, grumos)

23 Ejemplos

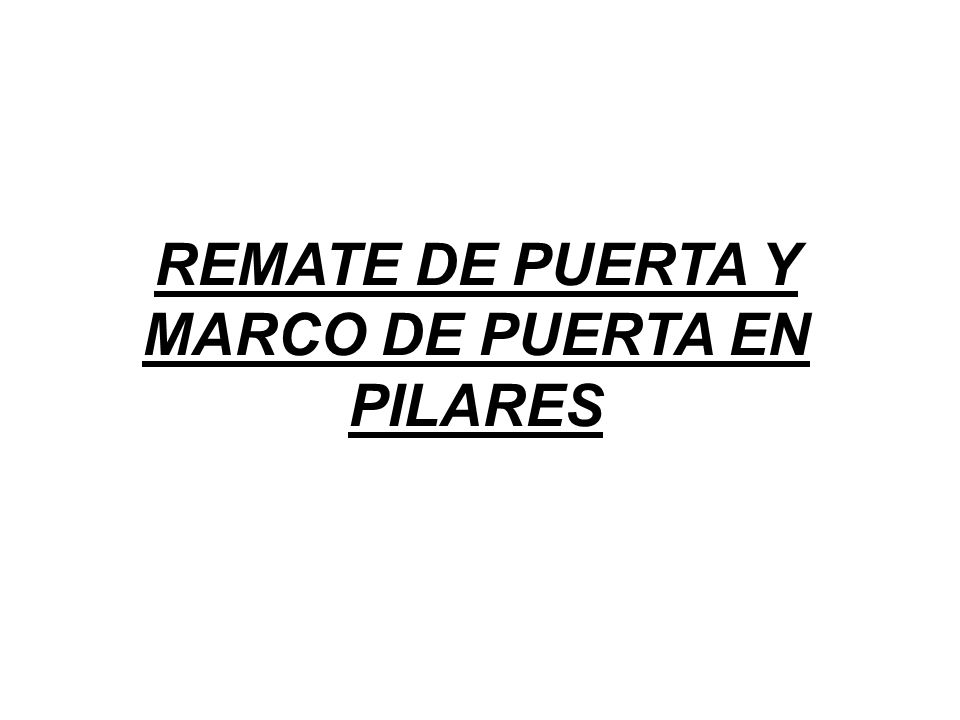

24 REMATE DE PUERTA Y MARCO DE PUERTA EN PILARES

25 Puntos de inspección Dimensiones y puertas según OP Cuadratura
Uniformidad del margen entre la puerta y el marco (cuchillo) Estado de las puertas Fijación del marco al forrado metálico Fijación del dintel Puntos de soldadura (remates) Escorias

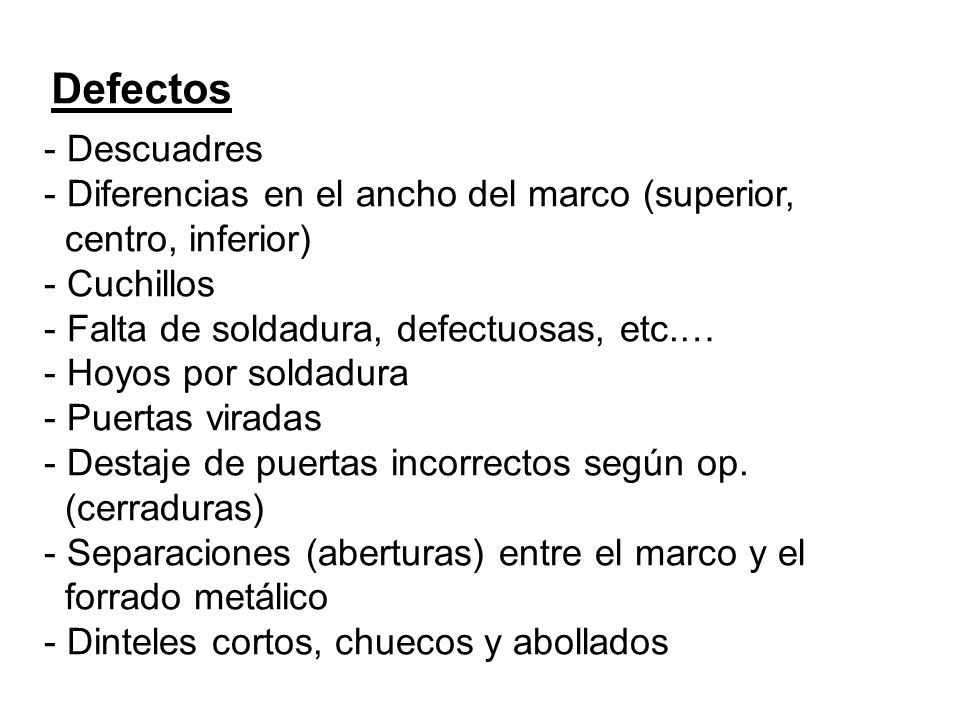

26 Defectos Descuadres - Diferencias en el ancho del marco (superior, centro, inferior) - Cuchillos - Falta de soldadura, defectuosas, etc.… - Hoyos por soldadura - Puertas viradas - Destaje de puertas incorrectos según op. (cerraduras) - Separaciones (aberturas) entre el marco y el forrado metálico - Dinteles cortos, chuecos y abollados

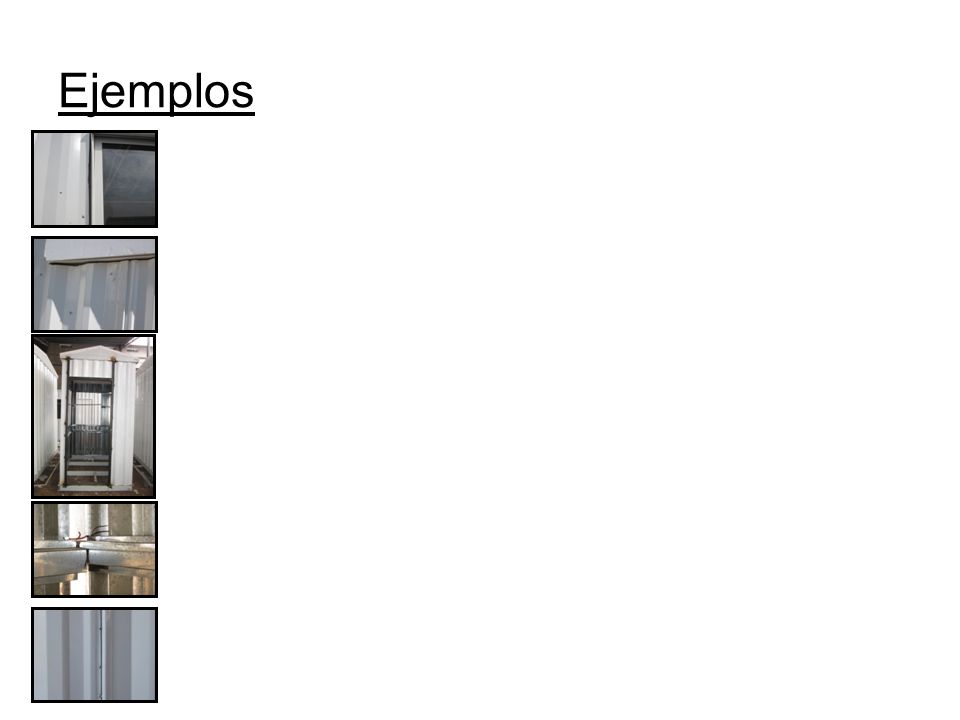

27 Ejemplos

28 PILARES RETICULADOS

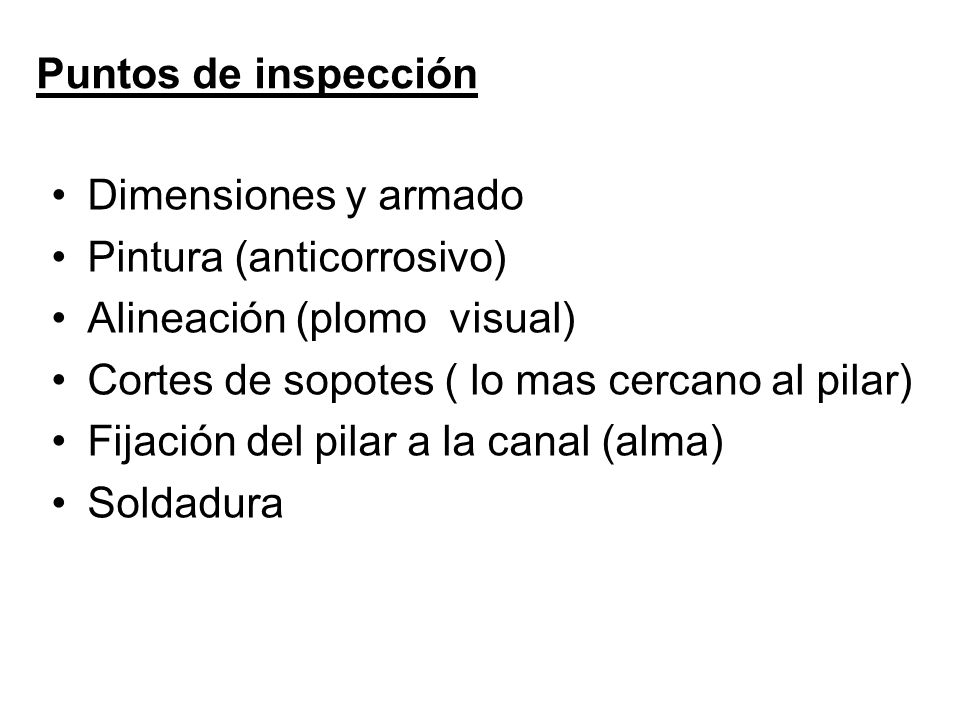

29 Puntos de inspección Dimensiones y armado Pintura (anticorrosivo) Alineación (plomo visual) Cortes de sopotes ( lo mas cercano al pilar) Fijación del pilar a la canal (alma) Soldadura

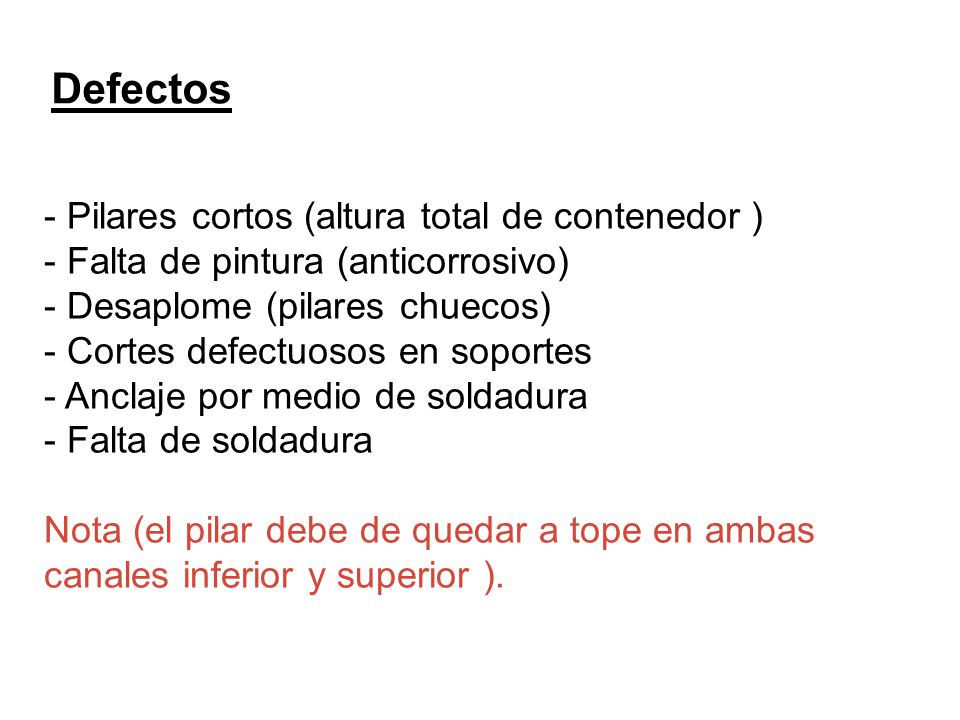

30 Defectos Pilares cortos (altura total de contenedor ) - Falta de pintura (anticorrosivo) - Desaplome (pilares chuecos) - Cortes defectuosos en soportes - Anclaje por medio de soldadura - Falta de soldadura Nota (el pilar debe de quedar a tope en ambas canales inferior y superior ).

31 Ejemplos
