1 Artefactos radiológicos en
Radiología simple Y TAC. Bachilleres: Albarrán Edward Albarrán Jonathan Barrueta Antonio Prof. Fermín.

2 Artefactos radiológicos.
Un artefacto se define como toda densidad óptica presente en una radiografía que no ha sido causada por la interposición de la estructura anatomica de interés en el haz de rayos X.

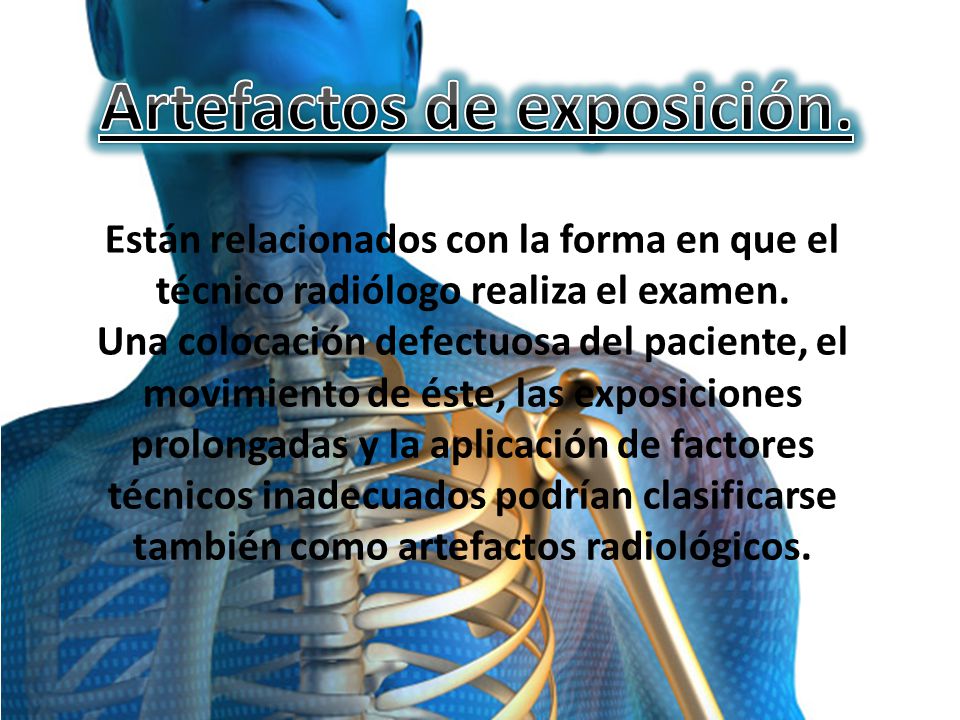

3 Artefactos de exposición.
Están relacionados con la forma en que el técnico radiólogo realiza el examen. Una colocación defectuosa del paciente, el movimiento de éste, las exposiciones prolongadas y la aplicación de factores técnicos inadecuados podrían clasificarse también como artefactos radiológicos.

4

5

6 Artefactos de revelado
Pueden producirse numerosos defectos en la imagen. En su mayoría se deben a presiones indebidas provocadas por el sistema de trasporte del equipo de revelado.

7

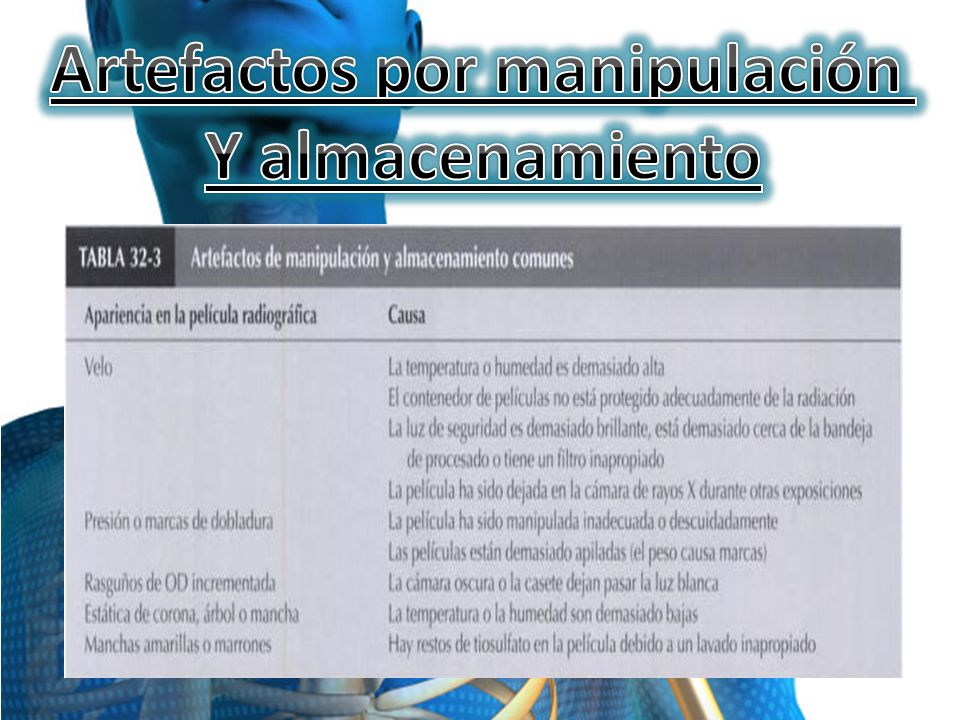

8 Artefactos por manipulación
Y almacenamiento

9

10

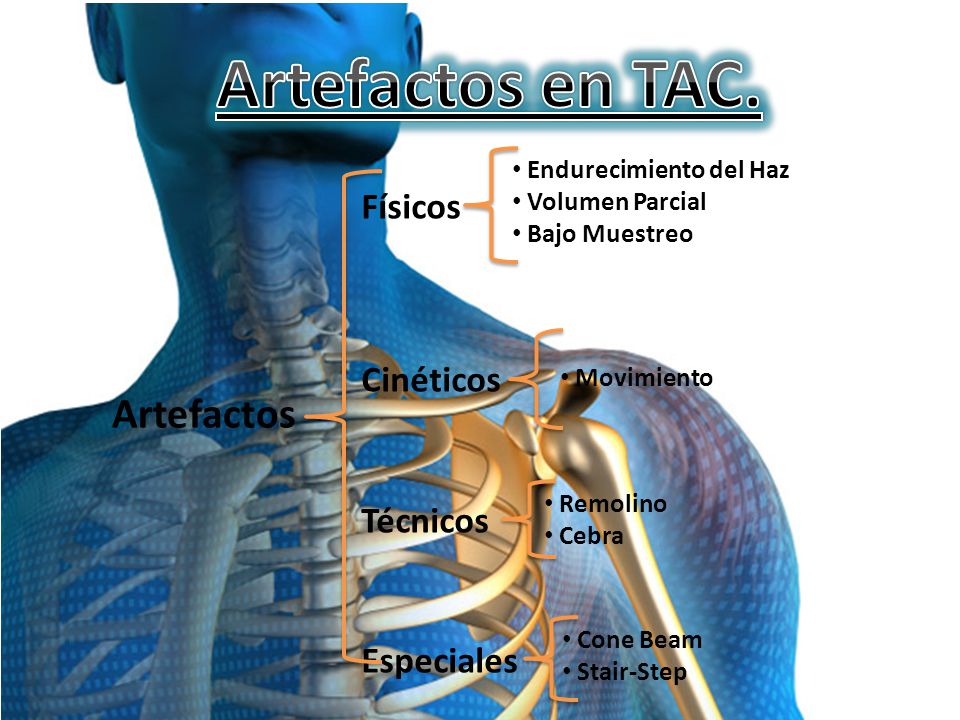

11 Artefactos en TAC. Artefactos Físicos Cinéticos Técnicos Especiales
Endurecimiento del Haz Volumen Parcial Bajo Muestreo Físicos Cinéticos Técnicos Especiales Movimiento Artefactos Remolino Cebra Cone Beam Stair-Step

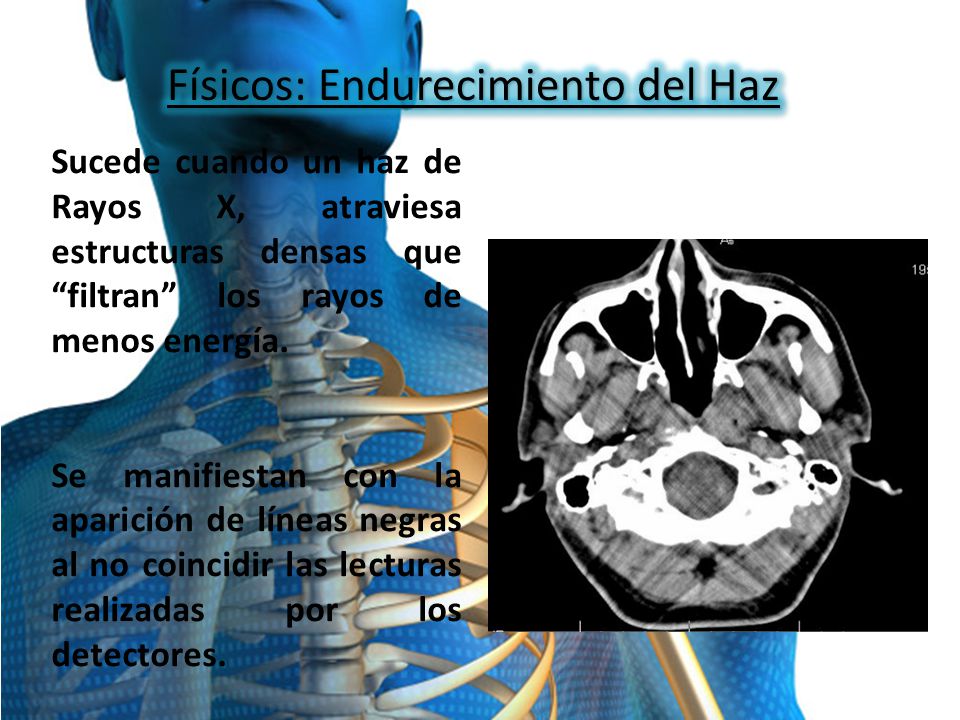

12 Físicos: Endurecimiento del Haz
Sucede cuando un haz de Rayos X, atraviesa estructuras densas que “filtran” los rayos de menos energía. Se manifiestan con la aparición de líneas negras al no coincidir las lecturas realizadas por los detectores.

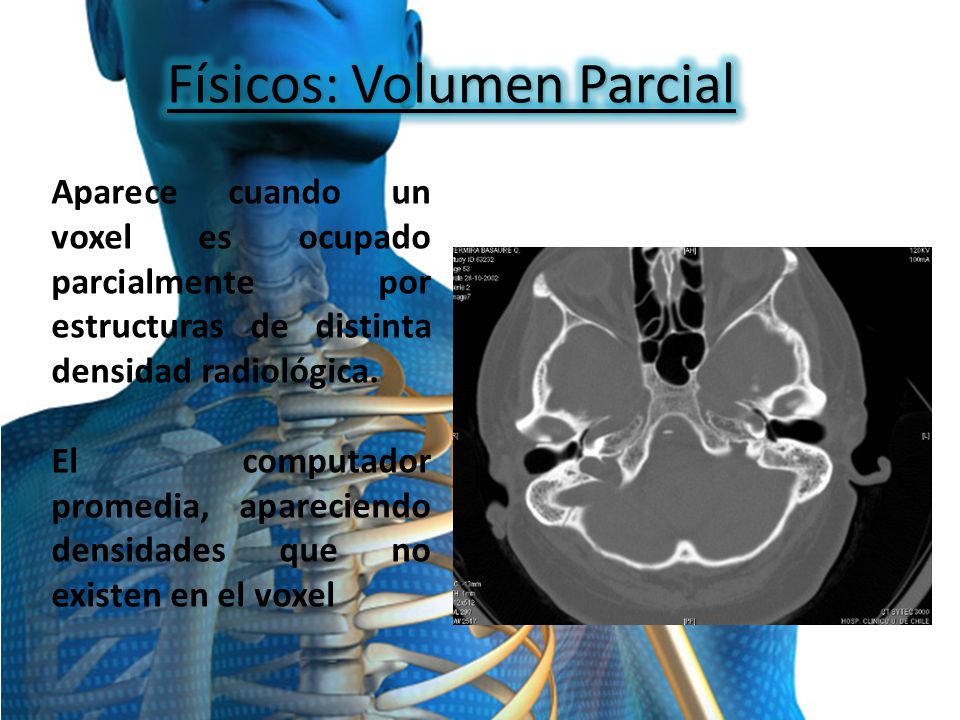

13 Físicos: Volumen Parcial
Aparece cuando un voxel es ocupado parcialmente por estructuras de distinta densidad radiológica. El computador promedia, apareciendo densidades que no existen en el voxel

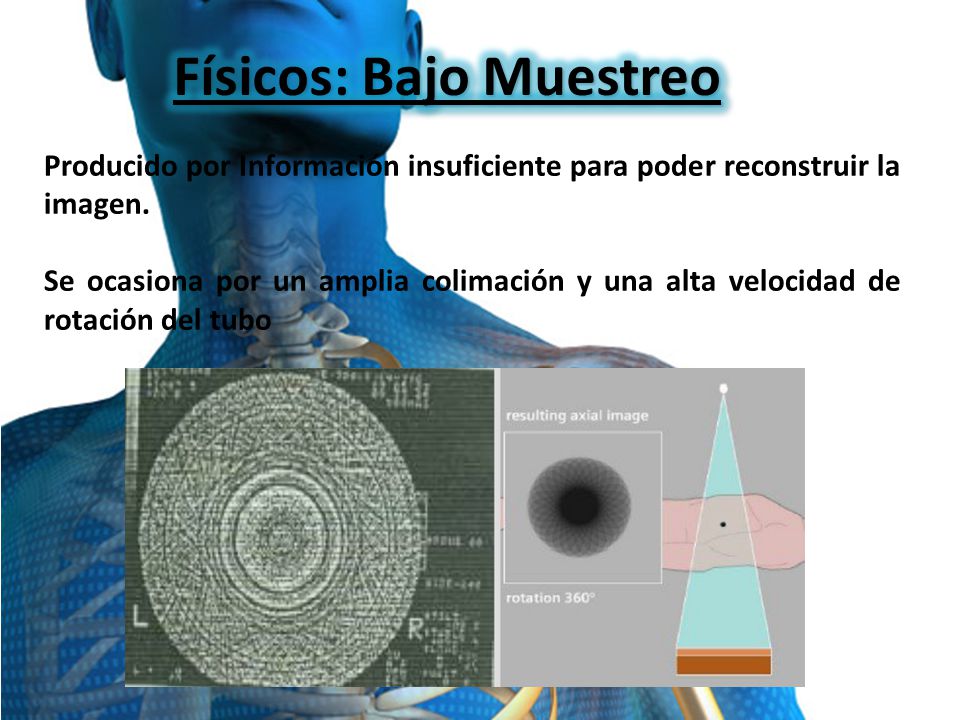

14 Físicos: Bajo Muestreo
Producido por Información insuficiente para poder reconstruir la imagen. Se ocasiona por un amplia colimación y una alta velocidad de rotación del tubo

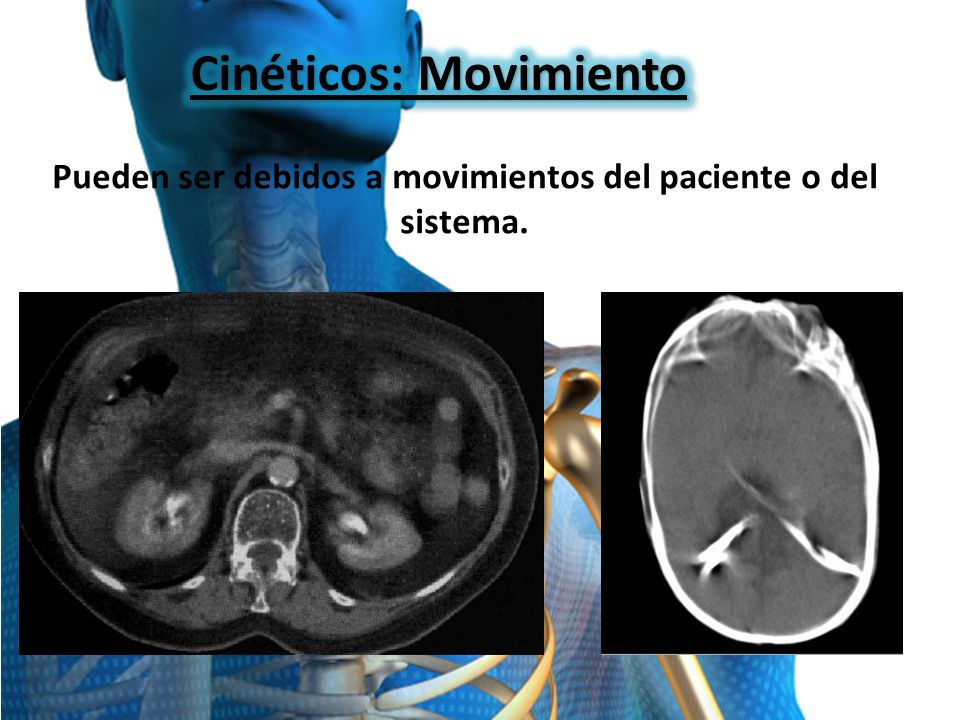

15 Cinéticos: Movimiento
Pueden ser debidos a movimientos del paciente o del sistema.

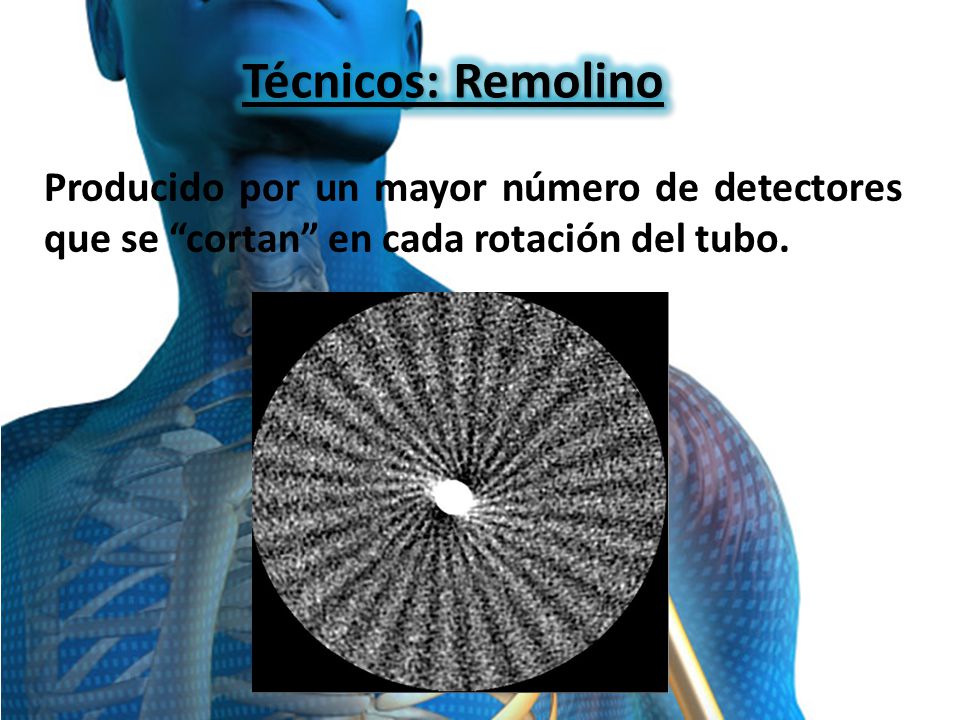

16 Técnicos: Remolino Producido por un mayor número de detectores que se “cortan” en cada rotación del tubo.

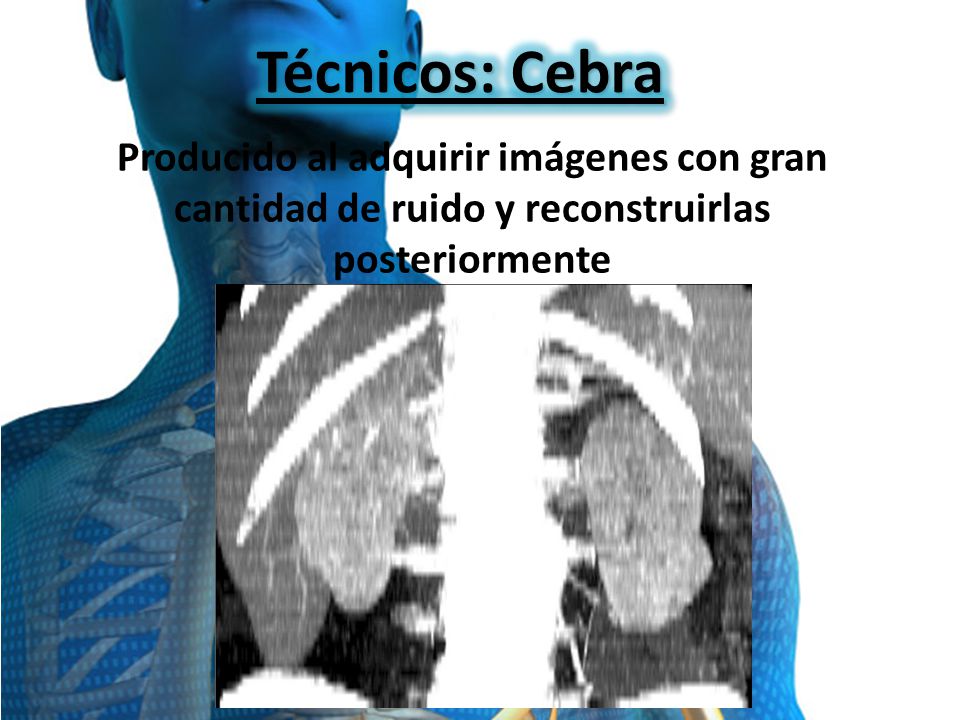

17 Técnicos: Cebra Producido al adquirir imágenes con gran cantidad de ruido y reconstruirlas posteriormente

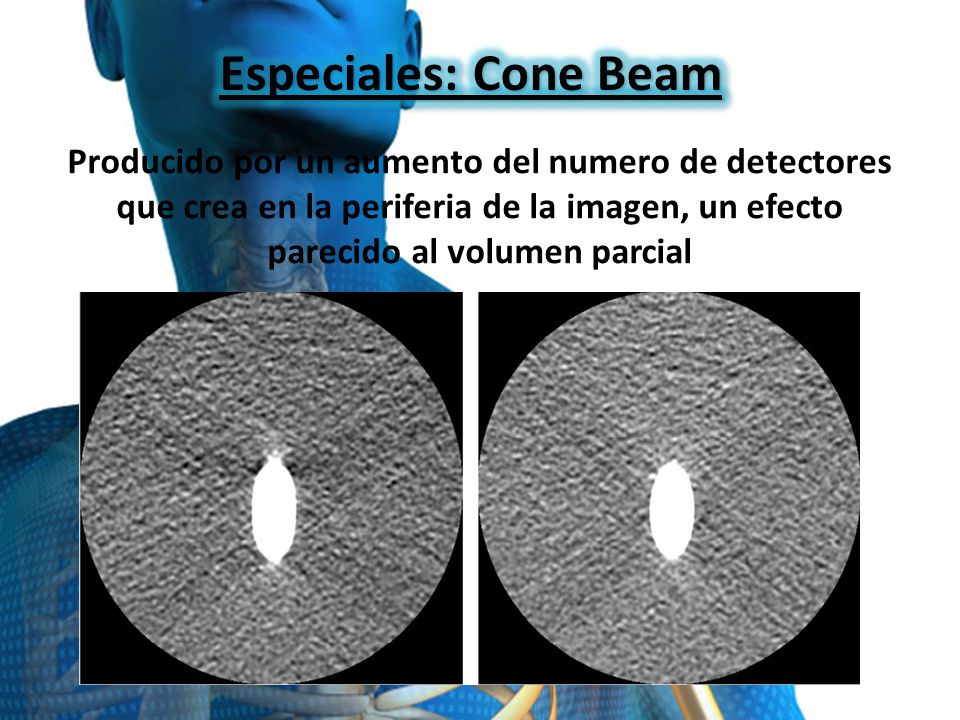

18 Especiales: Cone Beam Producido por un aumento del numero de detectores que crea en la periferia de la imagen, un efecto parecido al volumen parcial

19 Especiales: Stair-Step
Este artefacto se produce por un solapamiento de distintos cortes

20 Muchas Gracias…!!!
