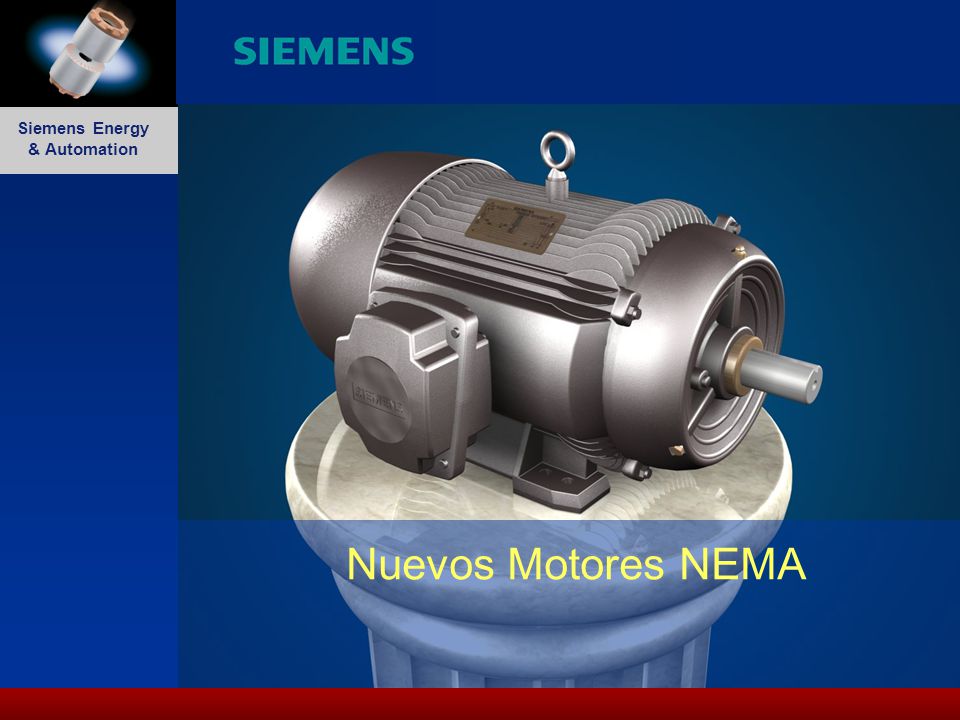

1 Nuevos Motores NEMA

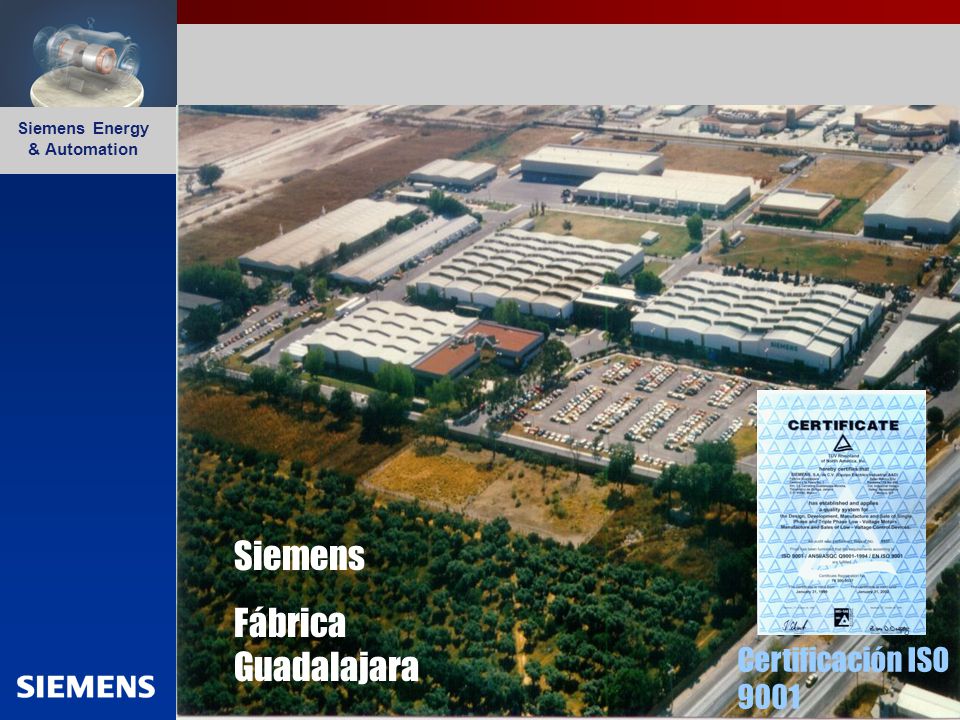

2 Certificación ISO 9001 Siemens Fábrica Guadalajara

3 h = (Potencia Mecánica / Potencia Eléctrica)X100

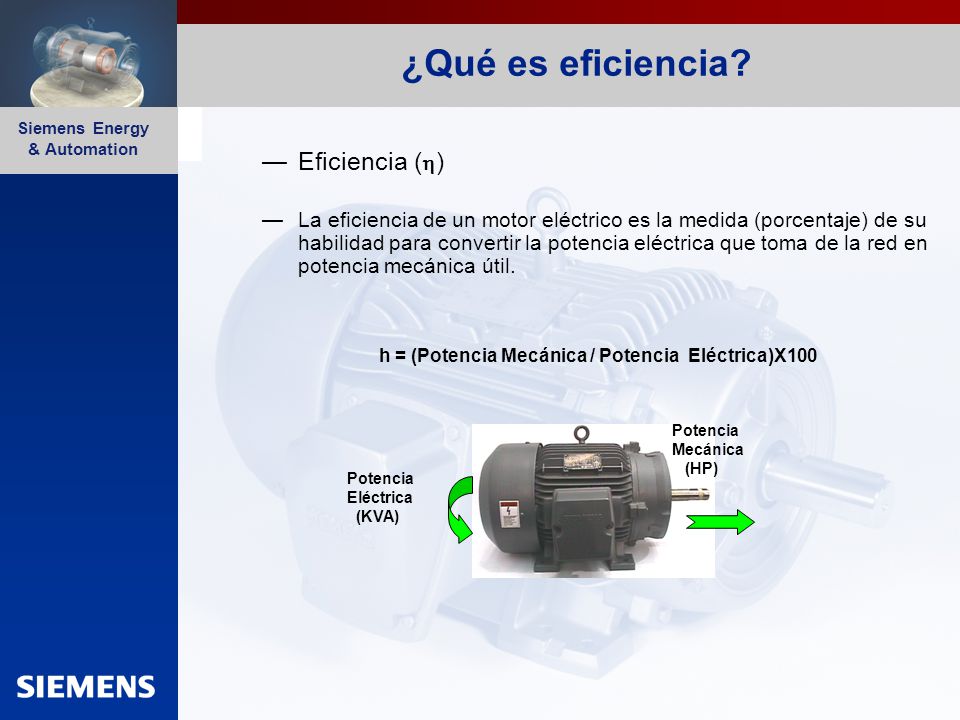

¿Qué es eficiencia? Eficiencia (h) La eficiencia de un motor eléctrico es la medida (porcentaje) de su habilidad para convertir la potencia eléctrica que toma de la red en potencia mecánica útil. h = (Potencia Mecánica / Potencia Eléctrica)X100 Potencia Mecánica (HP) Potencia Eléctrica (KVA)

4 Eficiencia EPAct (Alta Eficiencia)
La ley de política energética de 1992 en EUA Aplica a motores diseñados bajo la norma NEMA MG-1 Mas del 60% de la electricidad es consumida por motores eléctricos Se propuso para reducir la demanda de Electricidad Menos plantas generadoras Menos emisiones contaminantes de estas plantas

5 Eficiencia NEMA Premium

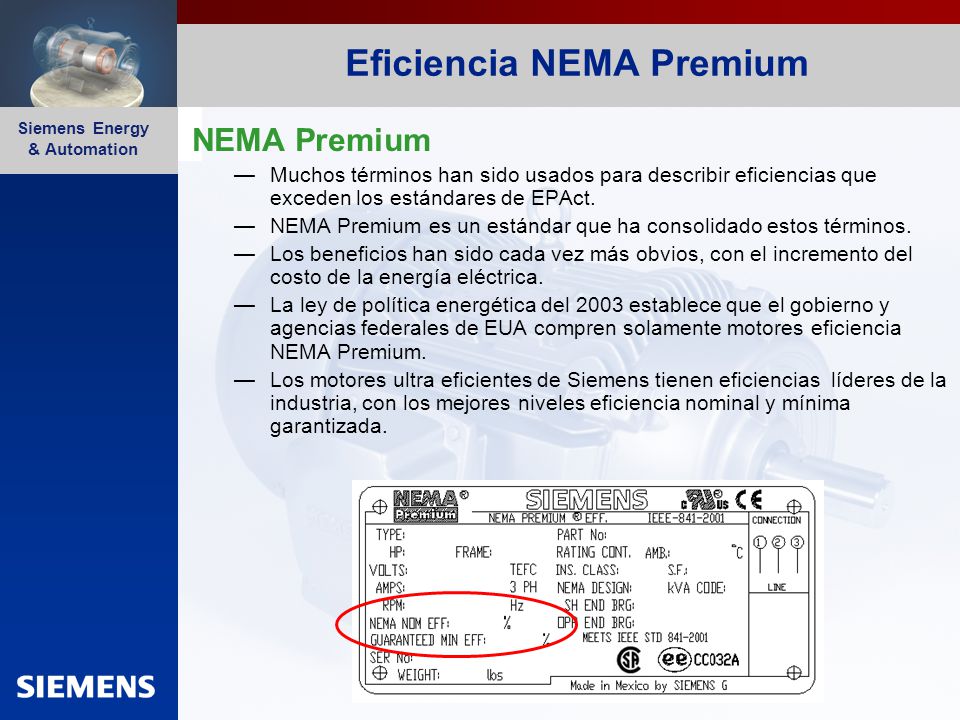

Muchos términos han sido usados para describir eficiencias que exceden los estándares de EPAct. NEMA Premium es un estándar que ha consolidado estos términos. Los beneficios han sido cada vez más obvios, con el incremento del costo de la energía eléctrica. La ley de política energética del 2003 establece que el gobierno y agencias federales de EUA compren solamente motores eficiencia NEMA Premium. Los motores ultra eficientes de Siemens tienen eficiencias líderes de la industria, con los mejores niveles eficiencia nominal y mínima garantizada.

6 Factores que influyen en rendimiento de motores (selección adecuada)
Potencia (HP o KW) Velocidad (RPM) Voltaje y frecuencia (Volts, Hz) Tipo de montaje Tipo de acoplamiento Condiciones de operación Temperatura ambiente Altitud (m.s.n.m.) Consumo de corriente

7 Sistema avanzado de Enfriamiento
Ventilador de policarbonato con gran capacidad de flujo y un capuchón con un diseño único de aberturas radiales que aseguran un flujo de aire optimo, bajo nivel de ruido y gran resistencia para un máximo enfriamiento.

8 Tipo de rodamientos (antifricción)

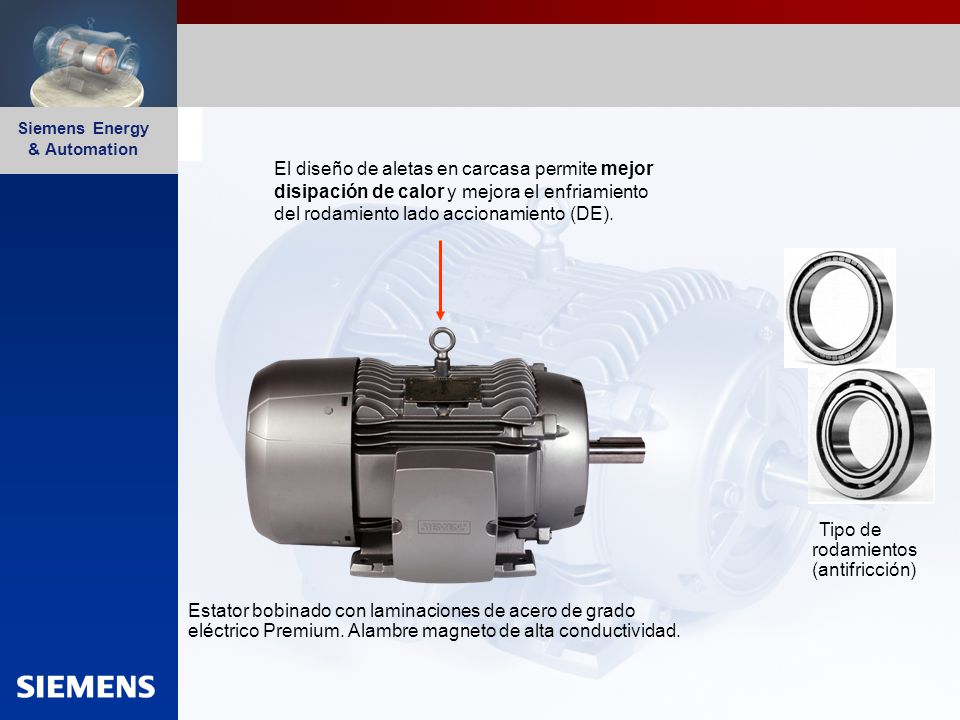

El diseño de aletas en carcasa permite mejor disipación de calor y mejora el enfriamiento del rodamiento lado accionamiento (DE). Tipo de rodamientos (antifricción) Estator bobinado con laminaciones de acero de grado eléctrico Premium. Alambre magneto de alta conductividad.

9 Cobre de Alta Conductividad.

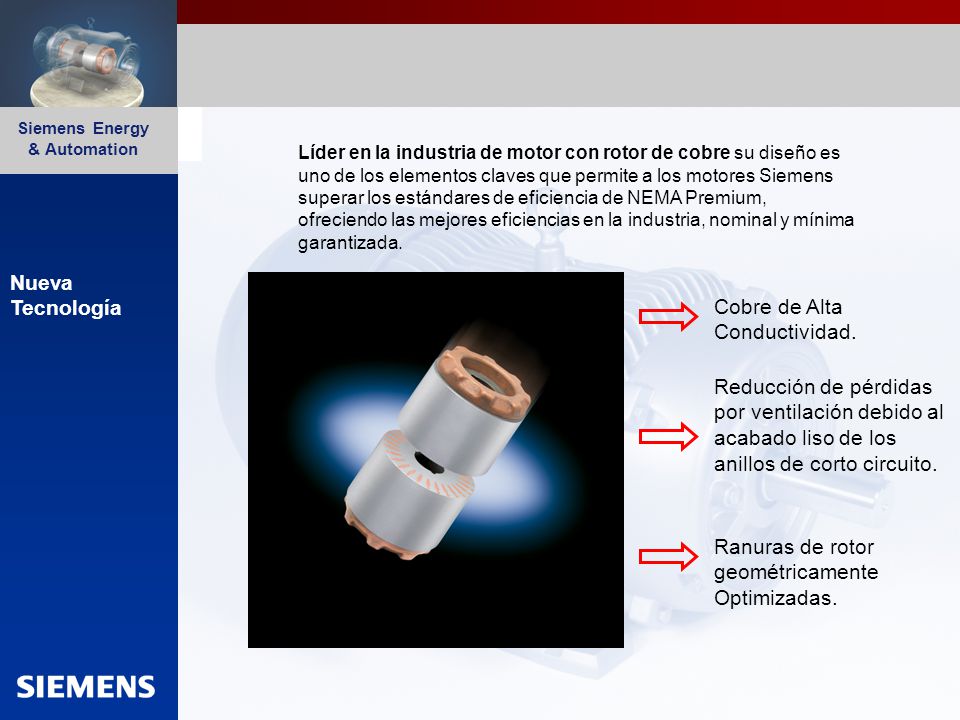

Líder en la industria de motor con rotor de cobre su diseño es uno de los elementos claves que permite a los motores Siemens superar los estándares de eficiencia de NEMA Premium, ofreciendo las mejores eficiencias en la industria, nominal y mínima garantizada. Nueva Tecnología Cobre de Alta Conductividad. Reducción de pérdidas por ventilación debido al acabado liso de los anillos de corto circuito. Ranuras de rotor geométricamente Optimizadas.

10 Los Motores ultra eficientes de Siemens NEMA Premium son líderes.

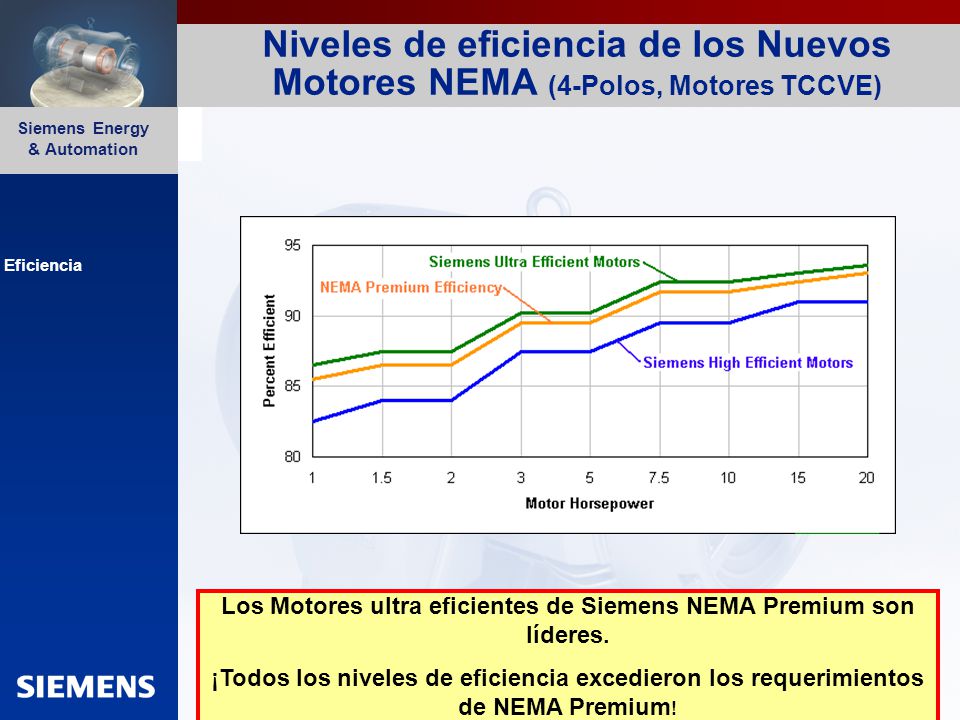

Niveles de eficiencia de los Nuevos Motores NEMA (4-Polos, Motores TCCVE) Eficiencia Los Motores ultra eficientes de Siemens NEMA Premium son líderes. ¡Todos los niveles de eficiencia excedieron los requerimientos de NEMA Premium!

11 Cálculo de ahorro de energía

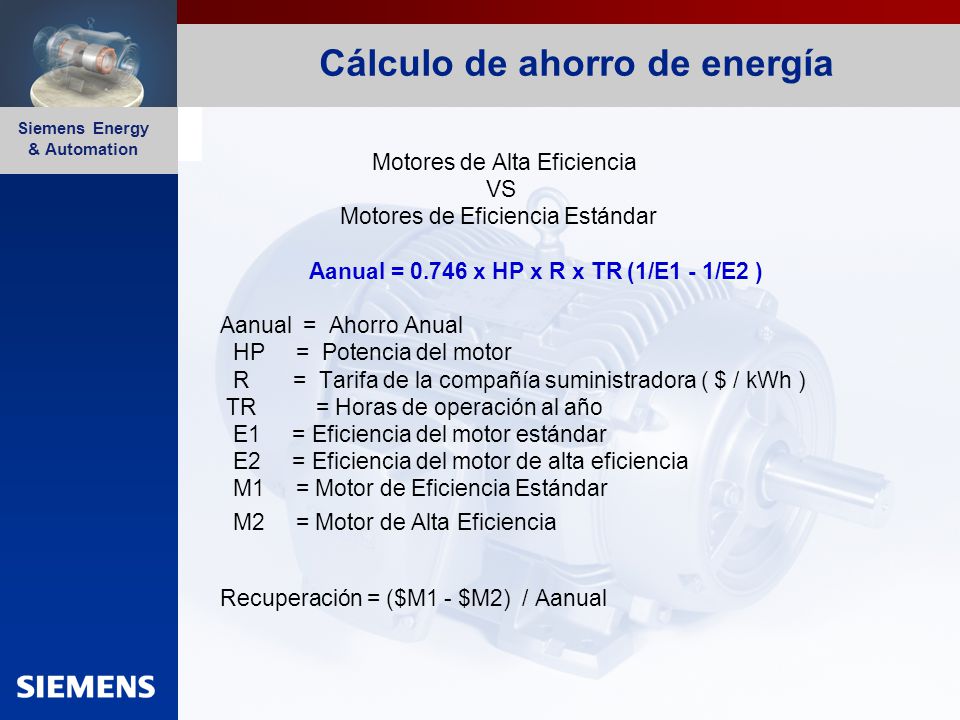

Motores de Alta Eficiencia VS Motores de Eficiencia Estándar Aanual = x HP x R x TR (1/E1 - 1/E2 ) Aanual = Ahorro Anual HP = Potencia del motor R = Tarifa de la compañía suministradora ( $ / kWh ) TR = Horas de operación al año E1 = Eficiencia del motor estándar E2 = Eficiencia del motor de alta eficiencia M1 = Motor de Eficiencia Estándar M2 = Motor de Alta Eficiencia Recuperación = ($M1 - $M2) / Aanual

12 Cálculo de ahorro de energía

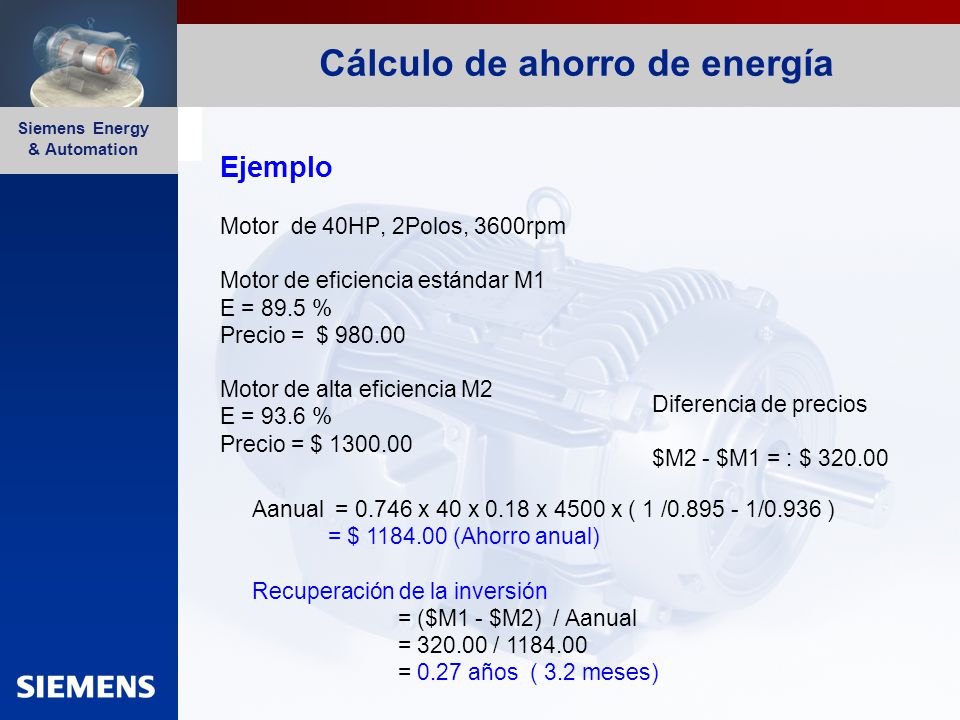

Ejemplo Motor de 40HP, 2Polos, 3600rpm Motor de eficiencia estándar M1 E = 89.5 % Precio = $ Motor de alta eficiencia M2 E = 93.6 % Precio = $ Diferencia de precios $M2 - $M1 = : $ Aanual = x 40 x 0.18 x 4500 x ( 1 / /0.936 ) = $ (Ahorro anual) Recuperación de la inversión = ($M1 - $M2) / Aanual = / = 0.27 años ( 3.2 meses)

13 Programa de Ahorro de Energía SinaSaveTM

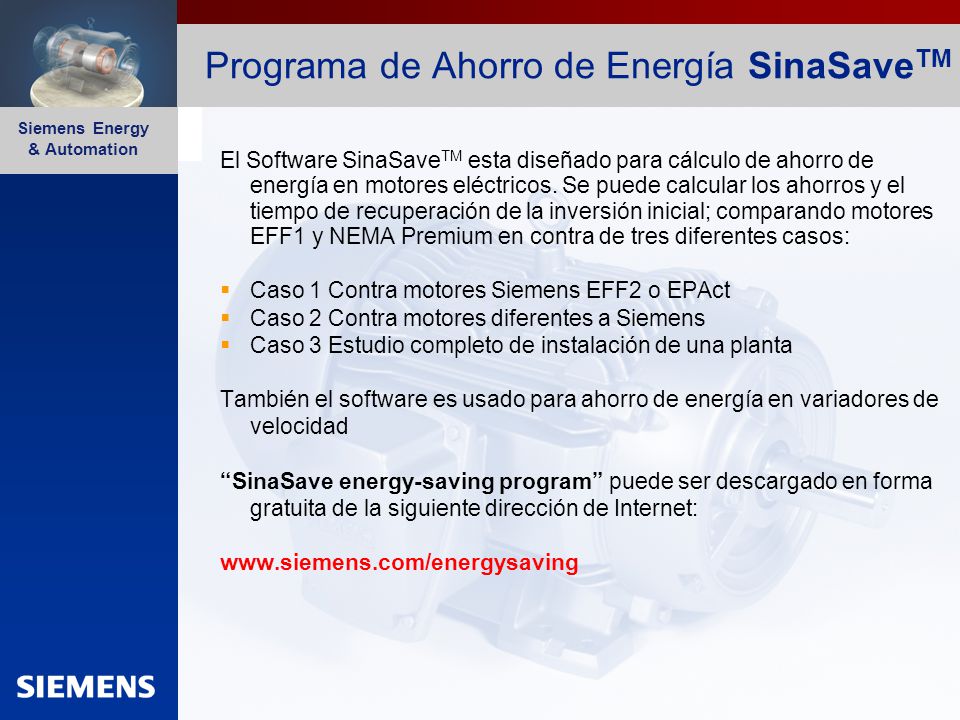

El Software SinaSaveTM esta diseñado para cálculo de ahorro de energía en motores eléctricos. Se puede calcular los ahorros y el tiempo de recuperación de la inversión inicial; comparando motores EFF1 y NEMA Premium en contra de tres diferentes casos: Caso 1 Contra motores Siemens EFF2 o EPAct Caso 2 Contra motores diferentes a Siemens Caso 3 Estudio completo de instalación de una planta También el software es usado para ahorro de energía en variadores de velocidad “SinaSave energy-saving program” puede ser descargado en forma gratuita de la siguiente dirección de Internet:

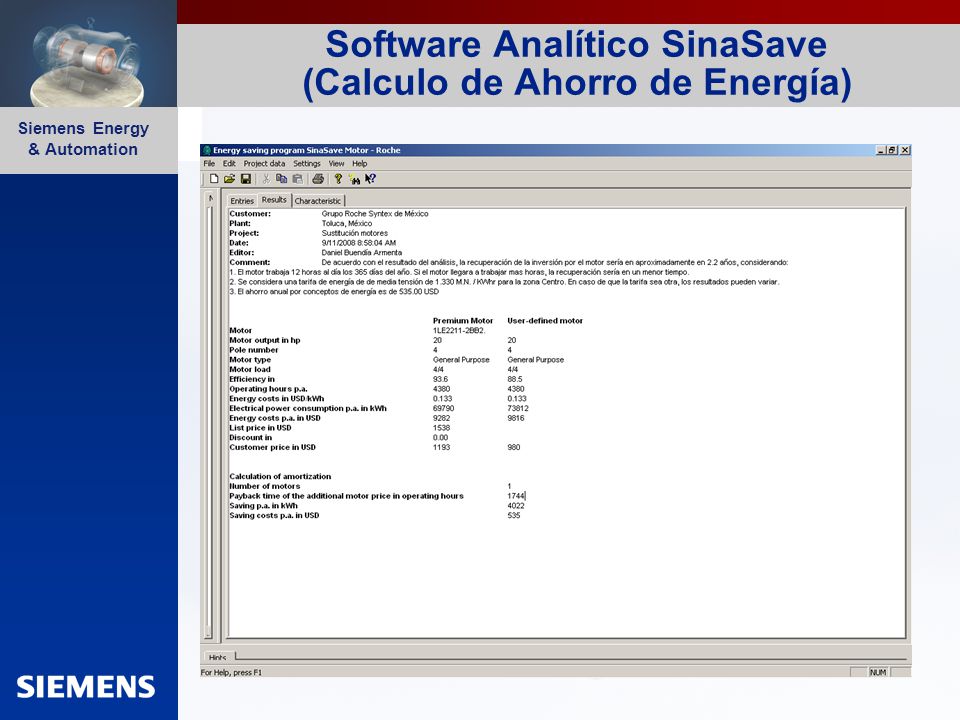

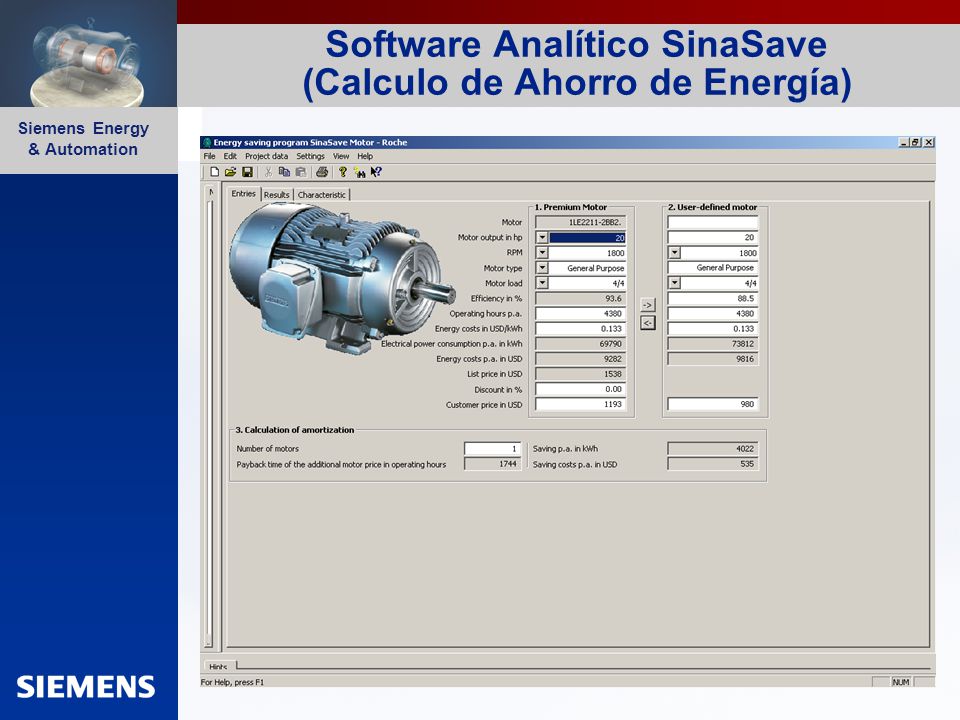

14 Software Analítico SinaSave (Calculo de Ahorro de Energía)

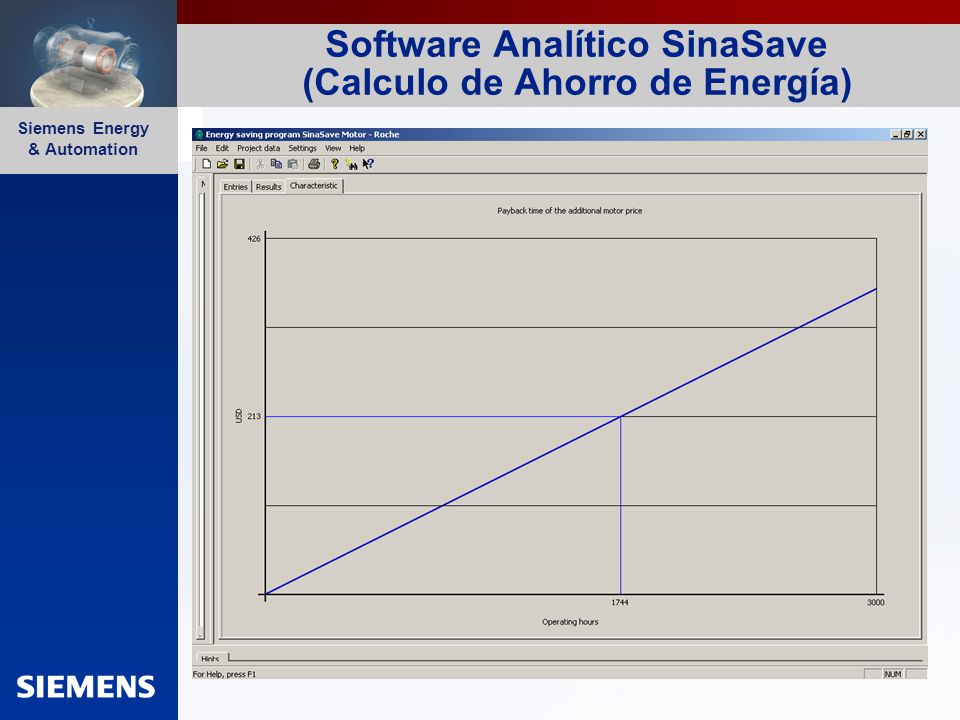

15 Software Analítico SinaSave (Calculo de Ahorro de Energía)

16 Software Analítico SinaSave (Calculo de Ahorro de Energía)

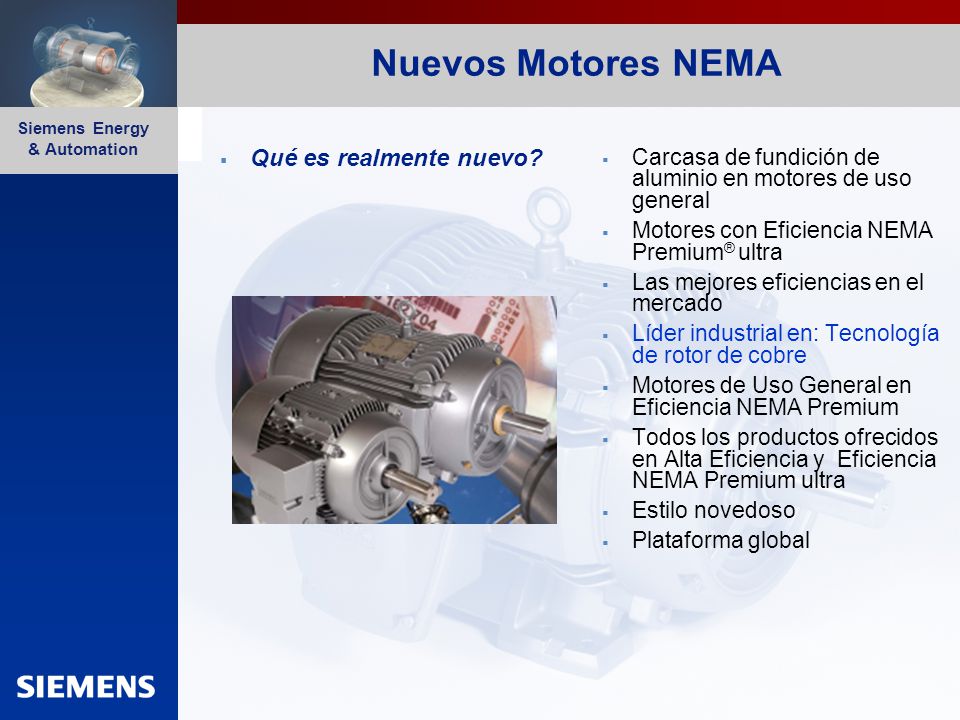

17 Nuevos Motores NEMA Qué es realmente nuevo?
Carcasa de fundición de aluminio en motores de uso general Motores con Eficiencia NEMA Premium® ultra Las mejores eficiencias en el mercado Líder industrial en: Tecnología de rotor de cobre Motores de Uso General en Eficiencia NEMA Premium Todos los productos ofrecidos en Alta Eficiencia y Eficiencia NEMA Premium ultra Estilo novedoso Plataforma global

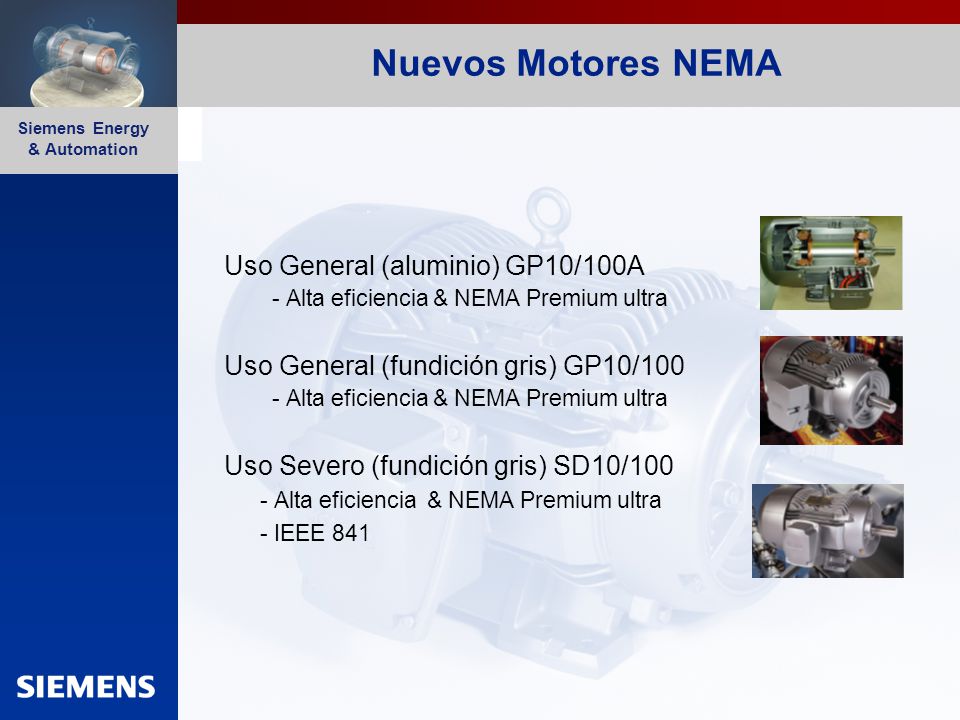

18 Nuevos Motores NEMA Uso General (aluminio) GP10/100A
- Alta eficiencia & NEMA Premium ultra Uso General (fundición gris) GP10/100 Uso Severo (fundición gris) SD10/100 - Alta eficiencia & NEMA Premium ultra - IEEE 841

19 Nuevos Motores NEMA Diseño e Innovación.

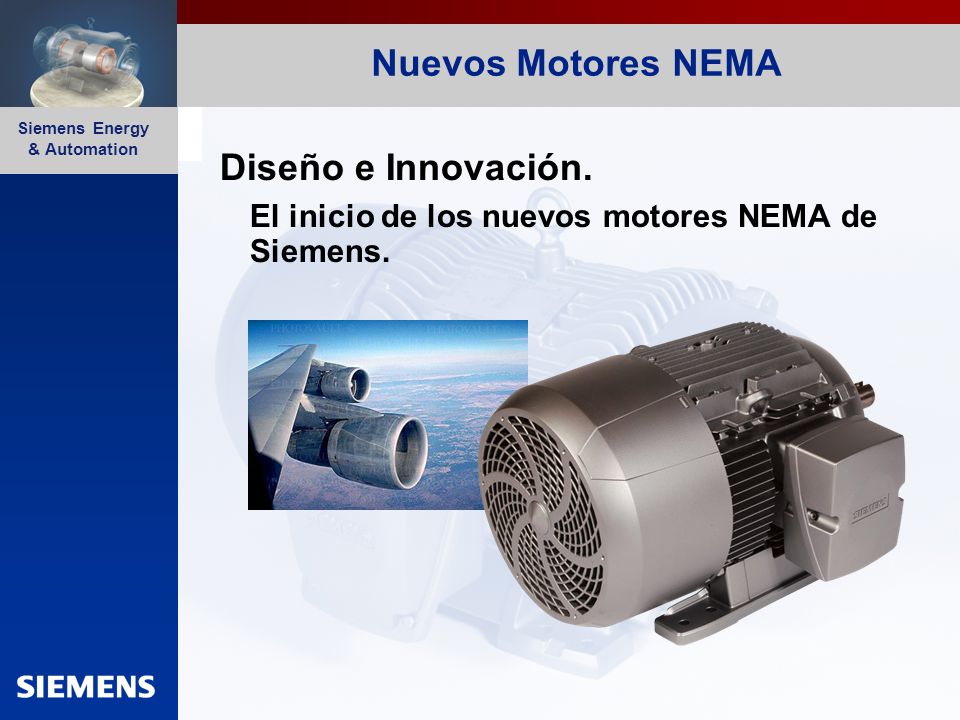

El inicio de los nuevos motores NEMA de Siemens.

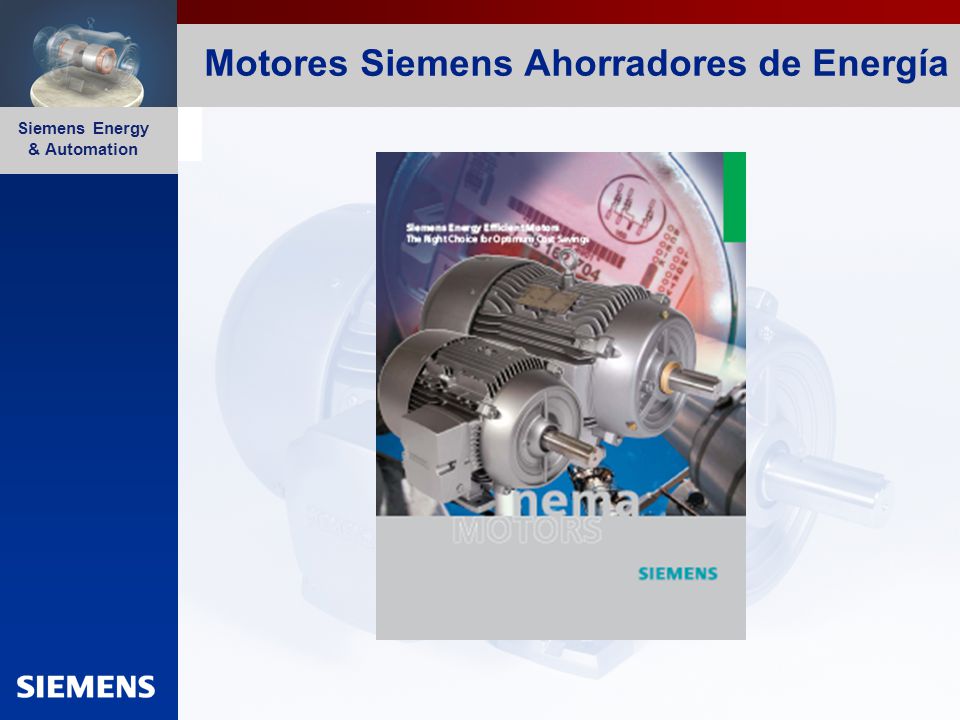

20 Motores Siemens Ahorradores de Energía

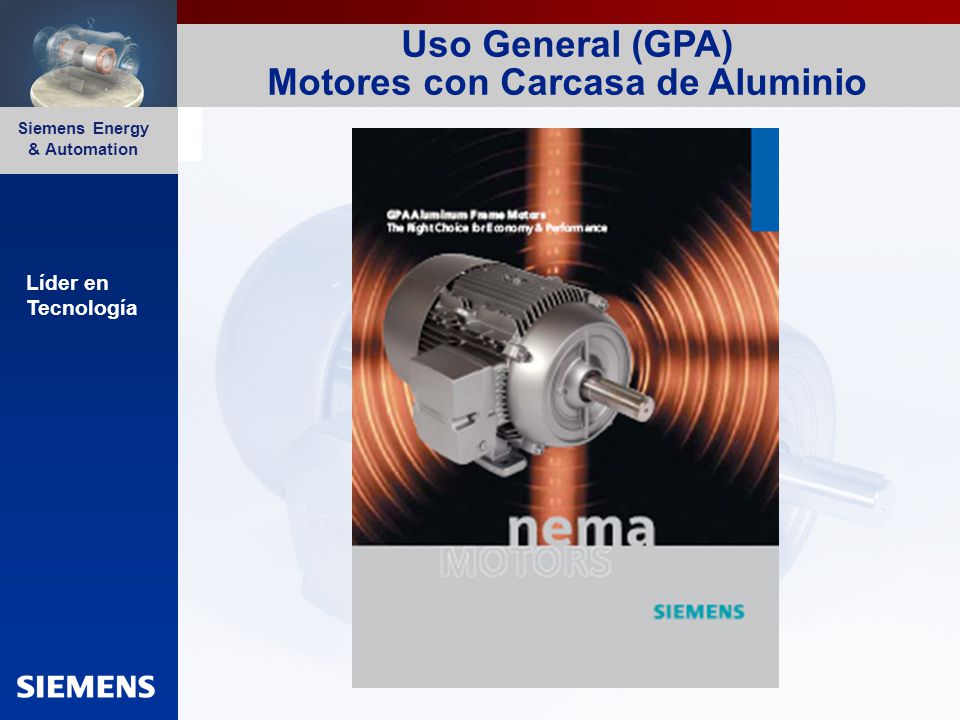

21 Uso General (GPA) Motores con Carcasa de Aluminio
Líder en Tecnología

22 Uso General (GP) Motores con Carcasa de Fundición Gris
Diseño e Innovación

23 Uso Severo (SD) Motores con Carcasa de Fundición Gris
Funcionamiento Riguroso

24 NEMA PREMIUM – USO GENERAL Y USO SEVERO

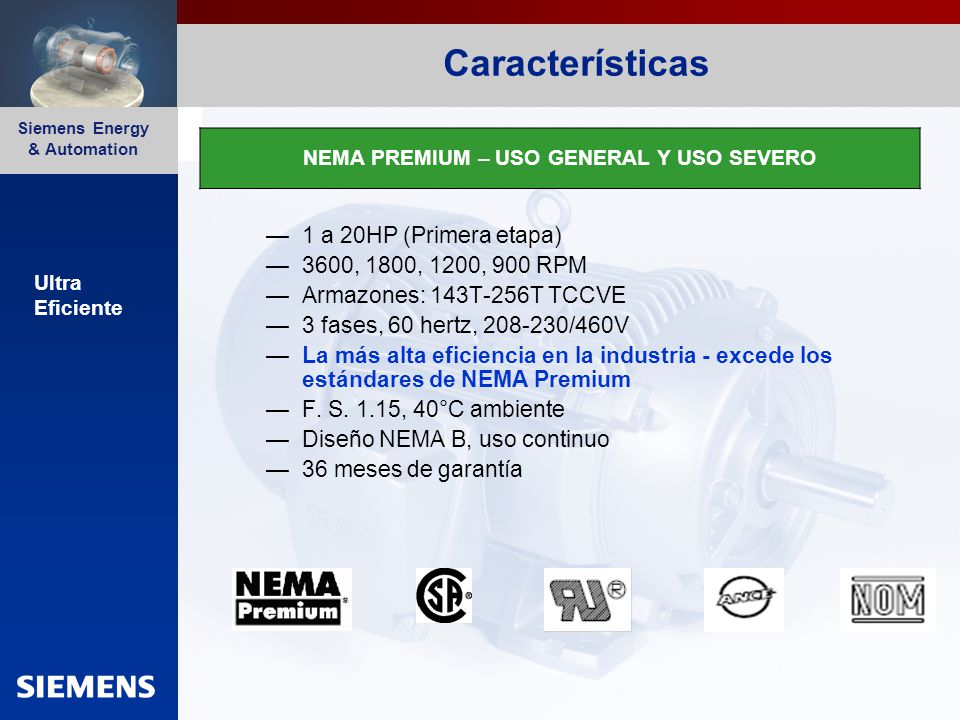

Características NEMA PREMIUM – USO GENERAL Y USO SEVERO 1 a 20HP (Primera etapa) 3600, 1800, 1200, 900 RPM Armazones: 143T-256T TCCVE 3 fases, 60 hertz, /460V La más alta eficiencia en la industria - excede los estándares de NEMA Premium F. S. 1.15, 40°C ambiente Diseño NEMA B, uso continuo 36 meses de garantía Ultra Eficiente

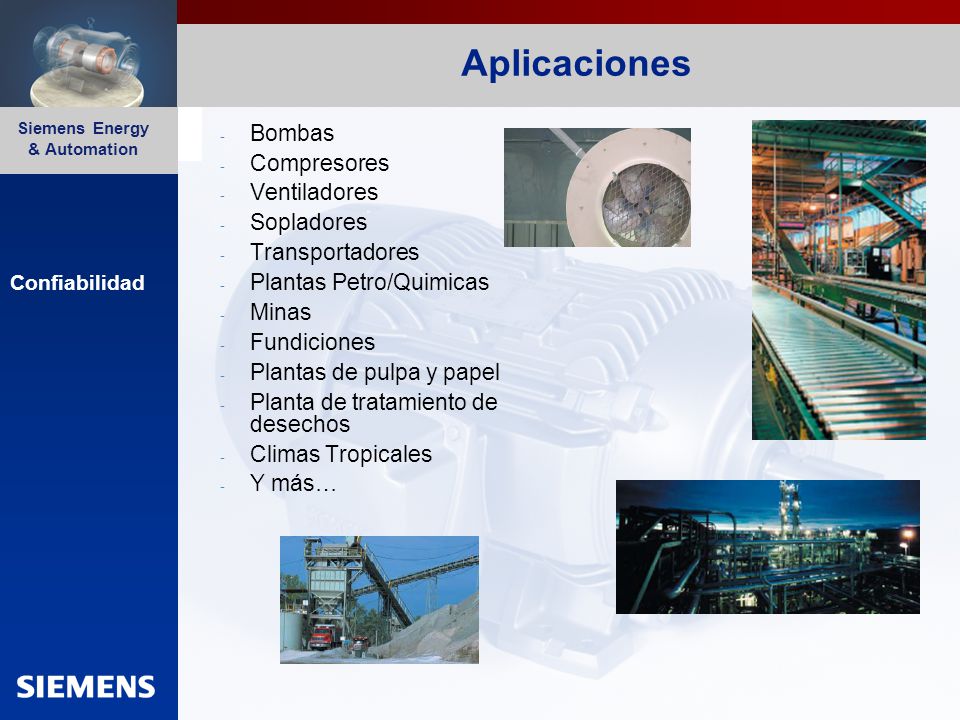

25 Aplicaciones Bombas Compresores Ventiladores Sopladores
Transportadores Plantas Petro/Quimicas Minas Fundiciones Plantas de pulpa y papel Planta de tratamiento de desechos Climas Tropicales Y más… Confiabilidad

26 Innovación Tecnológica
Nuevos Motores NEMA

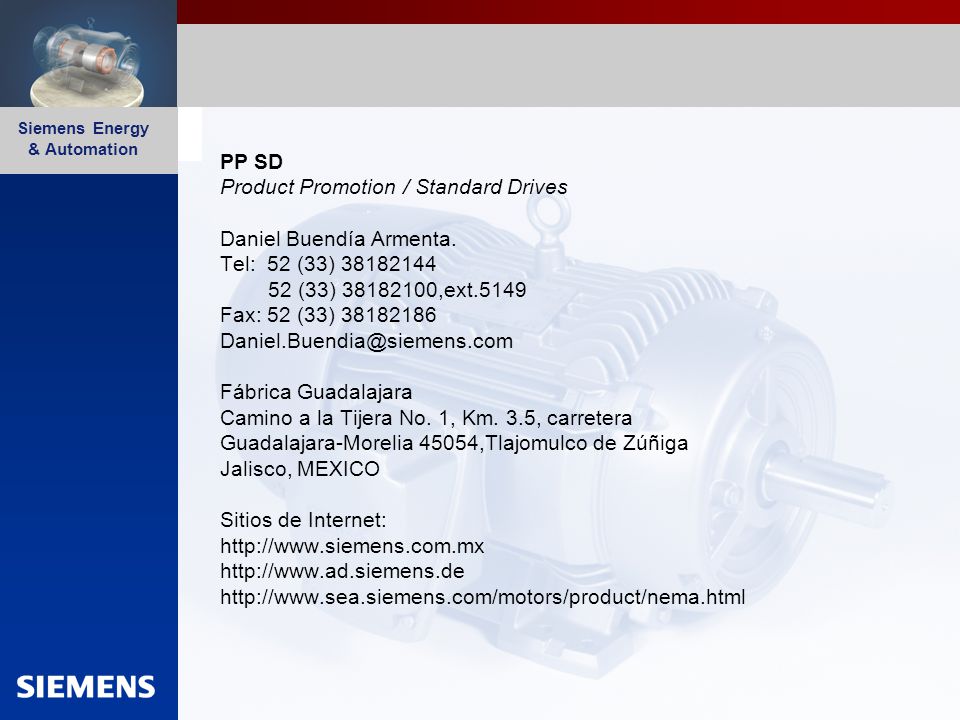

27 PP SD Product Promotion / Standard Drives Daniel Buendía Armenta. Tel: 52 (33) 52 (33) ,ext.5149 Fax: 52 (33) Fábrica Guadalajara Camino a la Tijera No. 1, Km. 3.5, carretera Guadalajara-Morelia 45054,Tlajomulco de Zúñiga Jalisco, MEXICO Sitios de Internet:
