1 CITAI: Un vistaso al Interior
Fernando Pérez Muñoz marzo 2007

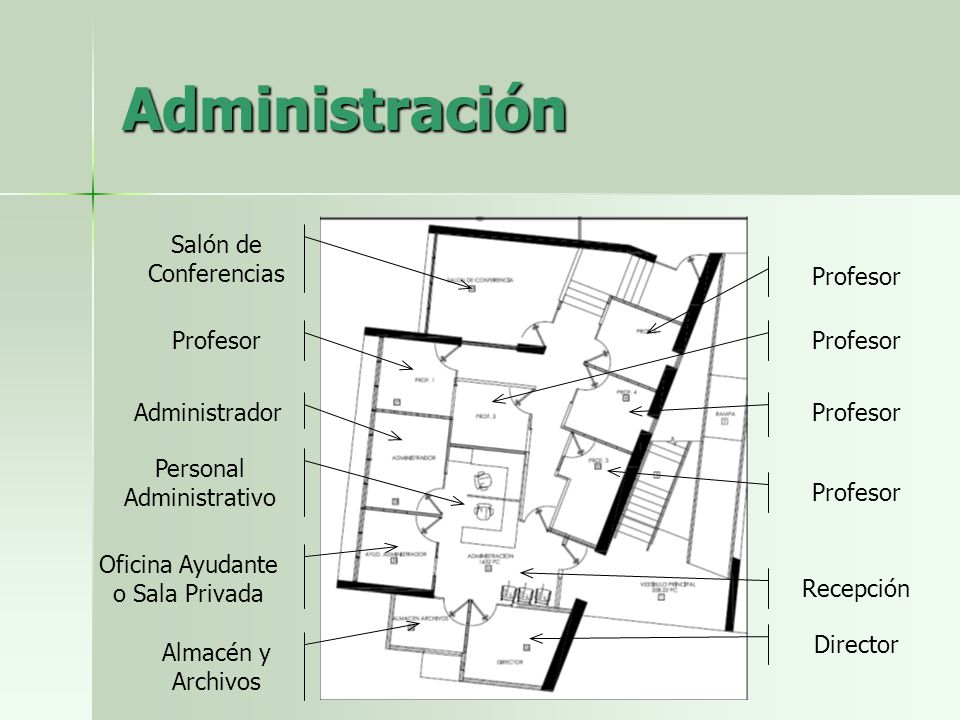

2 Administración Salón de Conferencias Profesor Profesor Profesor
Administrador Profesor Personal Administrativo Profesor Oficina Ayudante o Sala Privada Recepción Director Almacén y Archivos

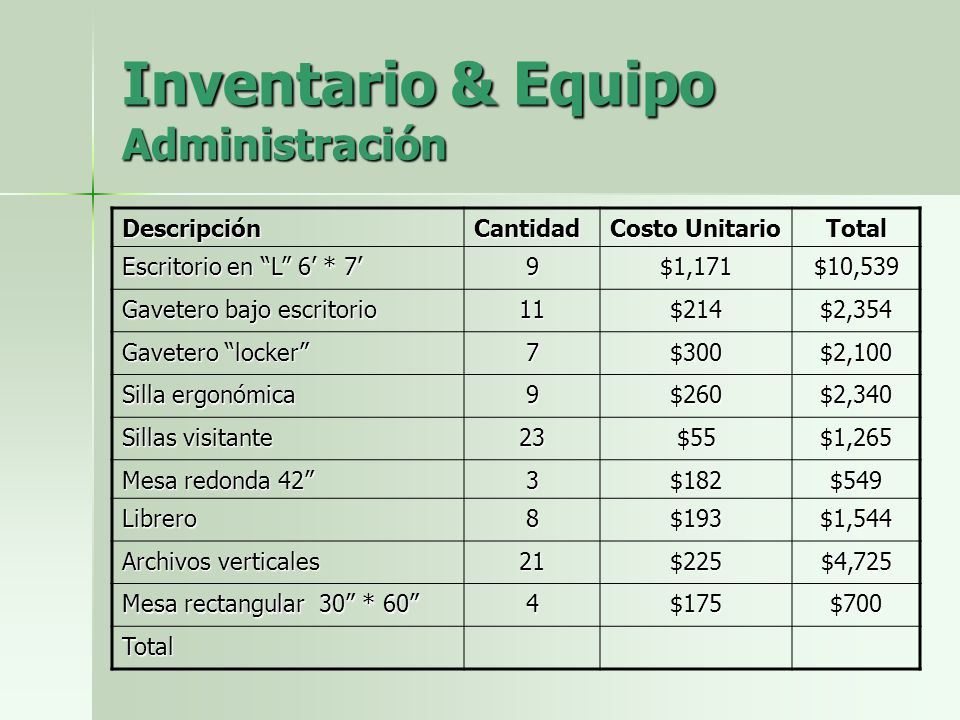

3 Inventario & Equipo Administración
Descripción Cantidad Costo Unitario Total Escritorio en “L” 6’ * 7’ 9 $1,171 $10,539 Gavetero bajo escritorio 11 $214 $2,354 Gavetero “locker” 7 $300 $2,100 Silla ergonómica $260 $2,340 Sillas visitante 23 $55 $1,265 Mesa redonda 42” 3 $182 $549 Librero 8 $193 $1,544 Archivos verticales 21 $225 $4,725 Mesa rectangular 30” * 60” 4 $175 $700

4 Cocina Experimental Horno de microondas Estación para lavado de manos
Closet Horno Pizza & Pan Gabinete/Counter para sensorial Nevera Mesa Stainless Steel (3’ * 8’) Hunter Lab Texture Analyzer Estación para lavado de manos Lavaplatos (bajo counter) Almacén de enseres eléctricos Estufa de 6 hornillas con horno Mesa de trabajo Fregadero de 3 compartimientos Estufa de 4 hornillas con horno & plancha Horno de gas para pan y pizza

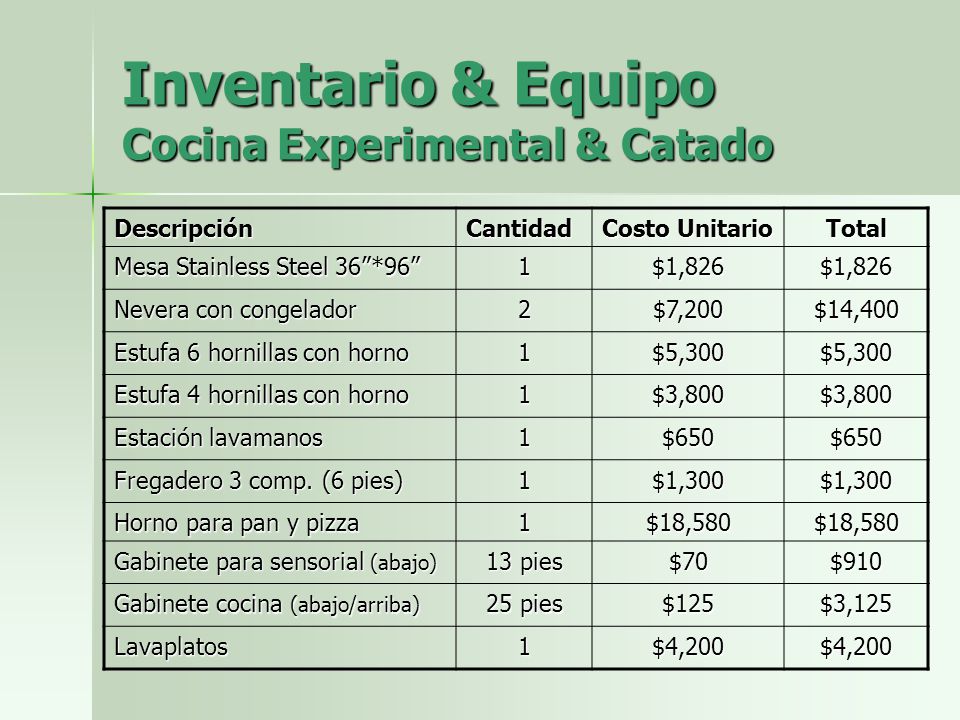

5 Inventario & Equipo Cocina Experimental & Catado
Descripción Cantidad Costo Unitario Total Mesa Stainless Steel 36”*96” 1 $1,826 Nevera con congelador 2 $7,200 $14,400 Estufa 6 hornillas con horno $5,300 Estufa 4 hornillas con horno $3,800 Estación lavamanos $650 Fregadero 3 comp. (6 pies) $1,300 Horno para pan y pizza $18,580 Gabinete para sensorial (abajo) 13 pies $70 $910 Gabinete cocina (abajo/arriba) 25 pies $125 $3,125 Lavaplatos $4,200

6 Inventario & Equipo Cocina Experimental & Catado
Descripción Cantidad Costo Unitario Total Silla ergonómica 6 $260 $1,560 Closet 8 ft2 $125 $1,000 Counter para área de catado 13 pies $40 $520 Mezcladora 1 $570 Procesador de alimentos $165 Licuadora $400 Balanza 2 $200 Horno Microondas $2,000 Colorímetro $10,000 Texture Analyzer $23,000

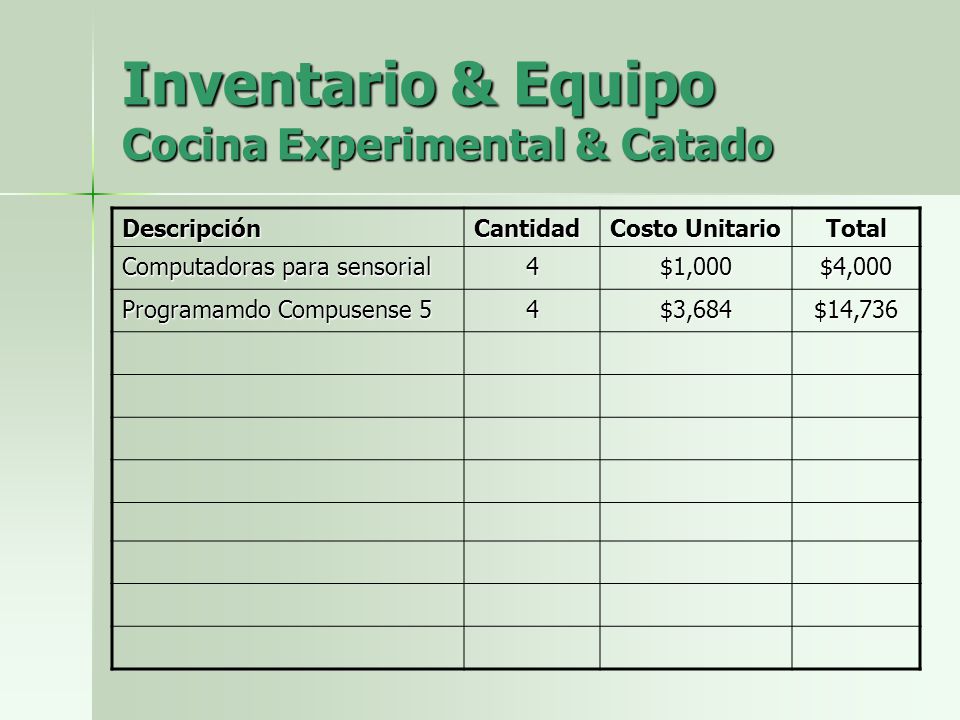

7 Inventario & Equipo Cocina Experimental & Catado
Descripción Cantidad Costo Unitario Total Computadoras para sensorial 4 $1,000 $4,000 Programamdo Compusense 5 $3,684 $14,736

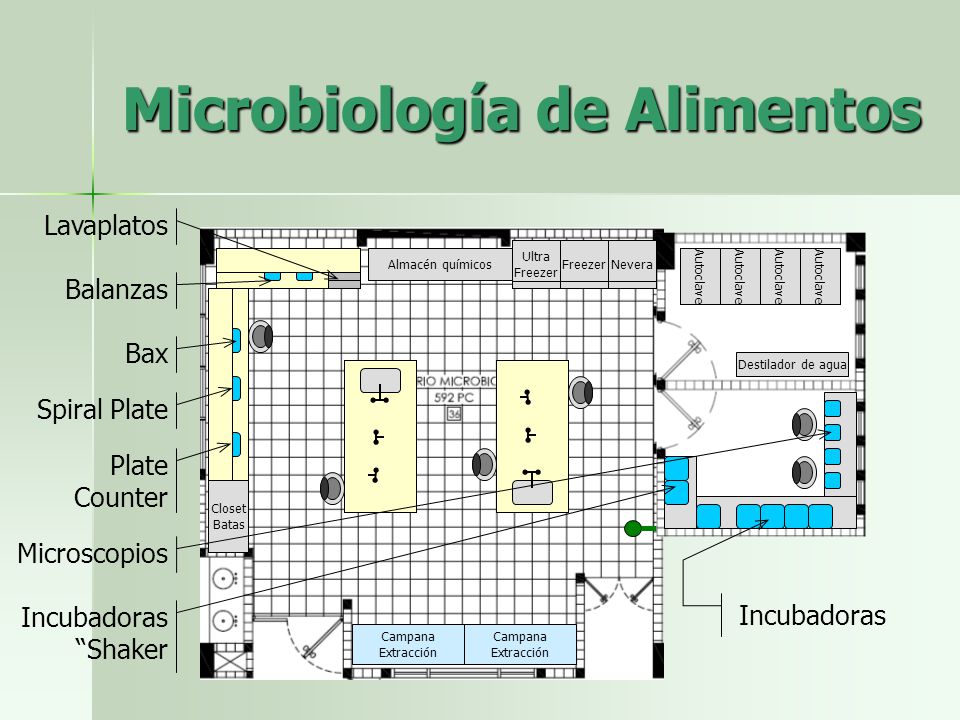

8 Microbiología de Alimentos
Lavaplatos Campana Extracción Autoclave Destilador de agua Nevera Freezer Closet Batas Ultra Almacén químicos Balanzas Bax Spiral Plate Plate Counter Microscopios Incubadoras Incubadoras “Shaker

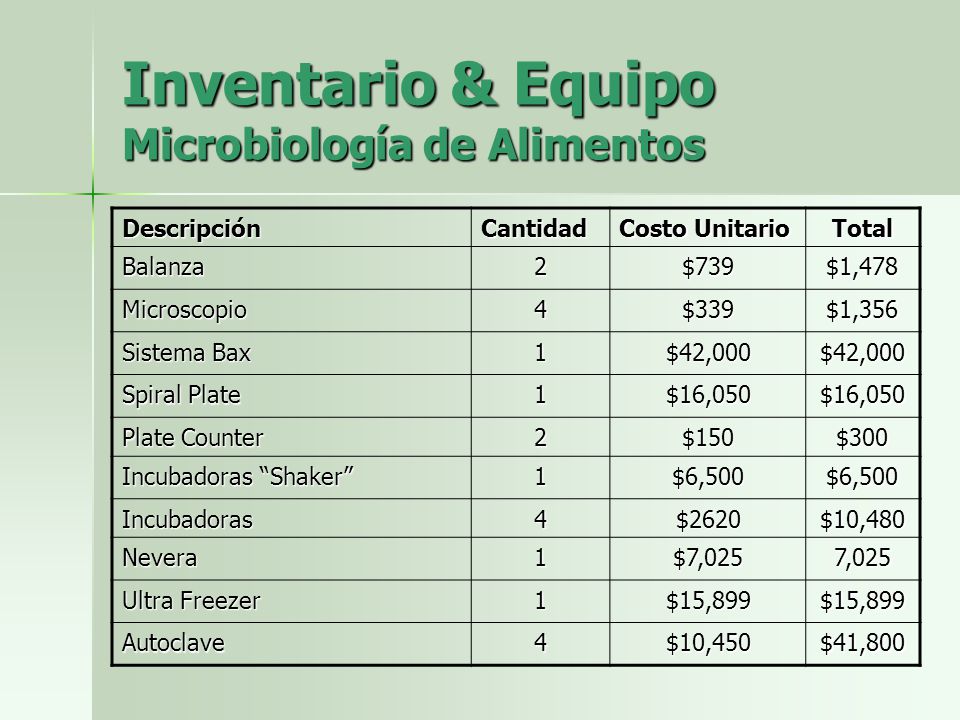

9 Inventario & Equipo Microbiología de Alimentos
Descripción Cantidad Costo Unitario Total Balanza 2 $739 $1,478 Microscopio 4 $339 $1,356 Sistema Bax 1 $42,000 Spiral Plate $16,050 Plate Counter $150 $300 Incubadoras “Shaker” $6,500 Incubadoras $2620 $10,480 Nevera $7,025 7,025 Ultra Freezer $15,899 Autoclave $10,450 $41,800

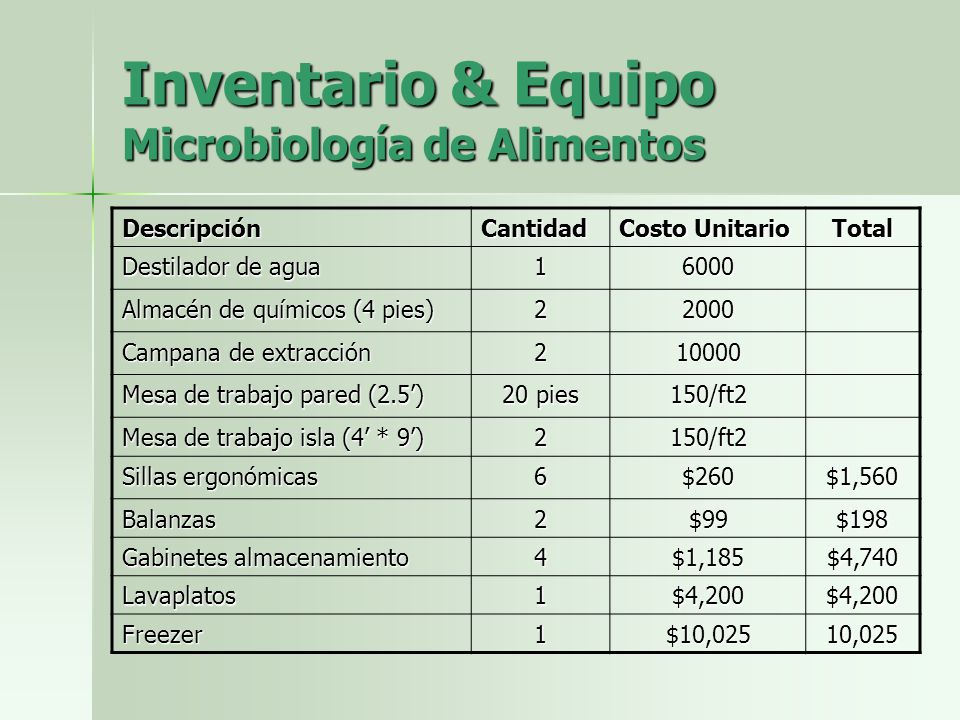

10 Inventario & Equipo Microbiología de Alimentos
Descripción Cantidad Costo Unitario Total Destilador de agua 1 6000 Almacén de químicos (4 pies) 2 2000 Campana de extracción 10000 Mesa de trabajo pared (2.5’) 20 pies 150/ft2 Mesa de trabajo isla (4’ * 9’) Sillas ergonómicas 6 $260 $1,560 Balanzas $99 $198 Gabinetes almacenamiento 4 $1,185 $4,740 Lavaplatos $4,200 Freezer $10,025 10,025

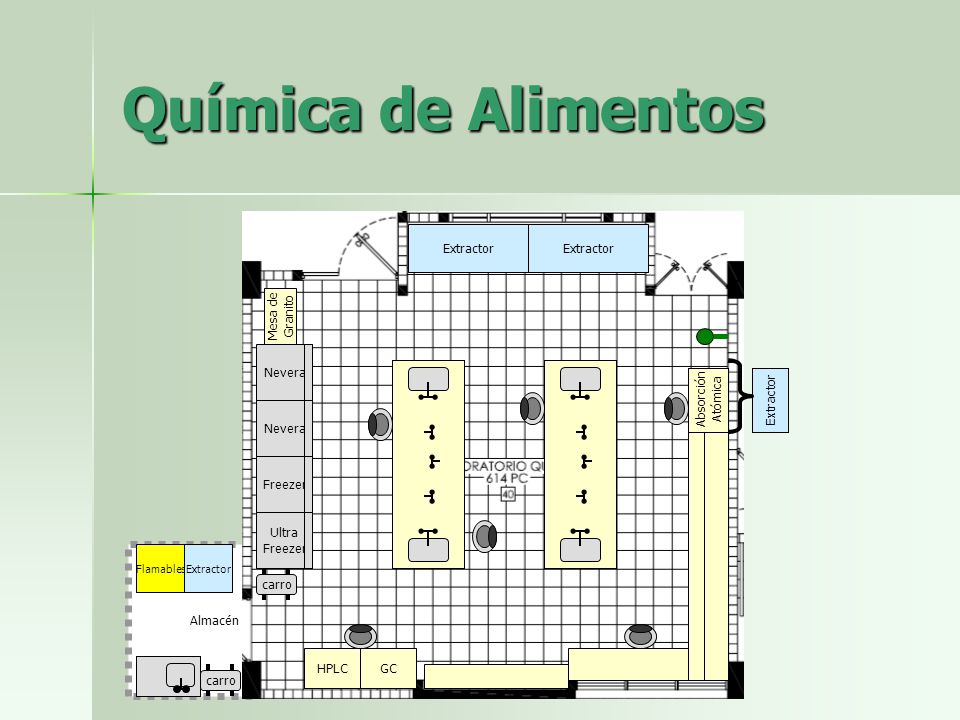

11 Química de Alimentos Almacén Nevera Freezer Ultra GC HPLC carro
Flamables Extractor Nevera Freezer Ultra GC HPLC carro Absorción Atómica Mesa de Granito

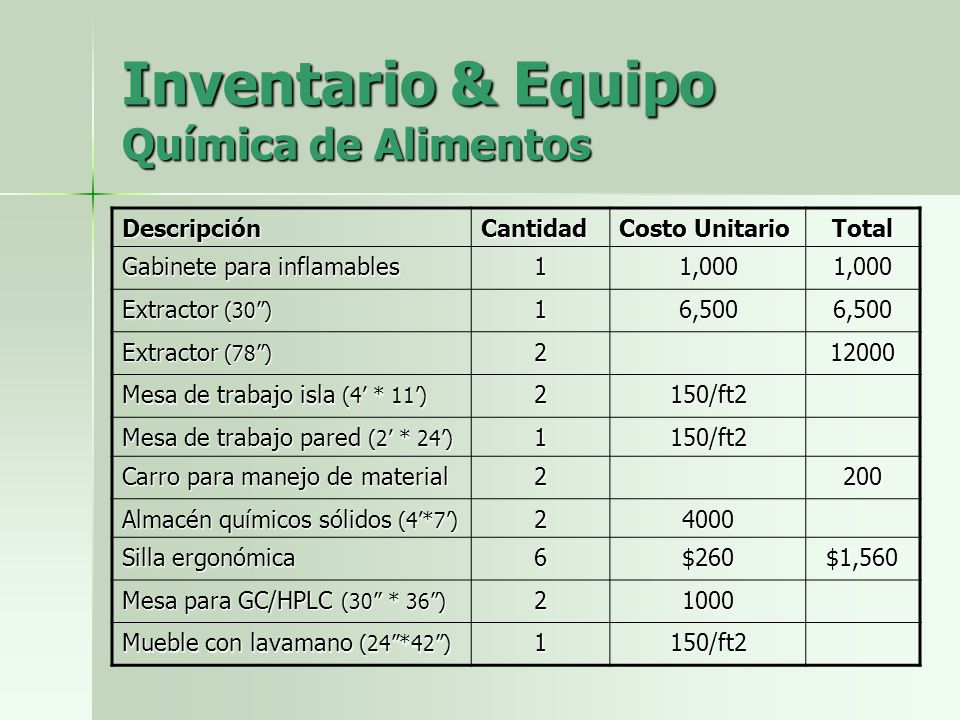

12 Inventario & Equipo Química de Alimentos
Descripción Cantidad Costo Unitario Total Gabinete para inflamables 1 1,000 Extractor (30”) 6,500 Extractor (78”) 2 12000 Mesa de trabajo isla (4’ * 11’) 150/ft2 Mesa de trabajo pared (2’ * 24’) Carro para manejo de material 200 Almacén químicos sólidos (4’*7’) 4000 Silla ergonómica 6 $260 $1,560 Mesa para GC/HPLC (30” * 36”) 1000 Mueble con lavamano (24”*42”)

13 Inventario & Equipo Química de Alimentos
Descripción Cantidad Costo Unitario Total Nevera 2 $7,025 $14,050 Freezer 1 $10,025 10,025 Ultra-freezer $15,899 Campana de Extracción 6000 Fat Analysis System $18,000 Fiber Analysis System $20,000 Mesa de granito 5000 Protein Analyzer 25000 Ash furnace 10000

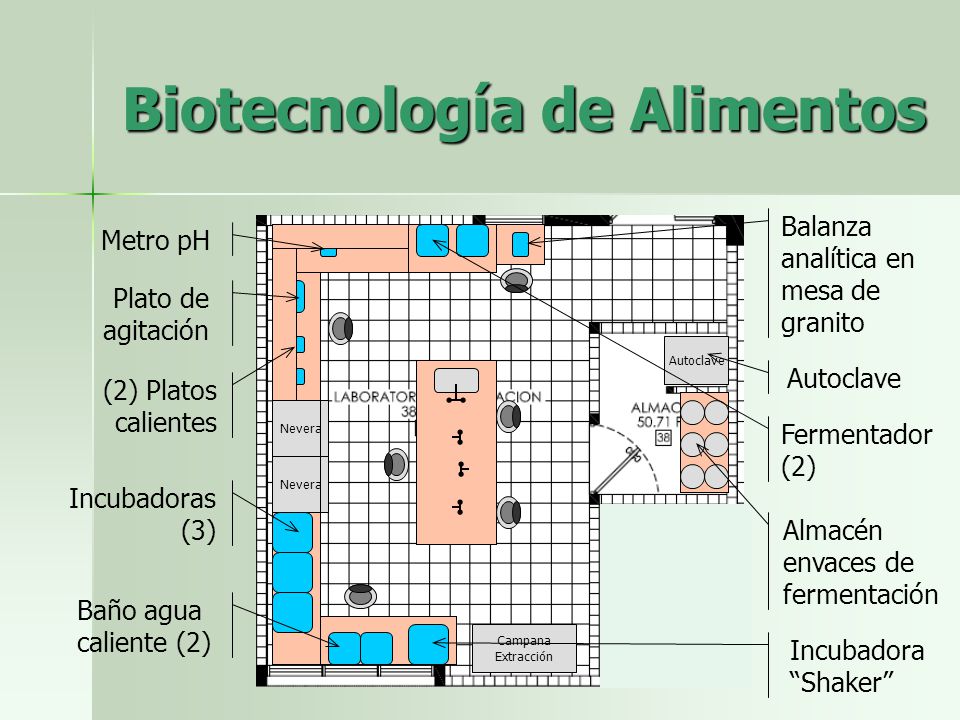

14 Biotecnología de Alimentos
Balanza analítica en mesa de granito Autoclave Nevera Campana Extracción Metro pH Plato de agitación Autoclave (2) Platos calientes Fermentador (2) Incubadoras (3) Almacén envaces de fermentación Baño agua caliente (2) Incubadora “Shaker”

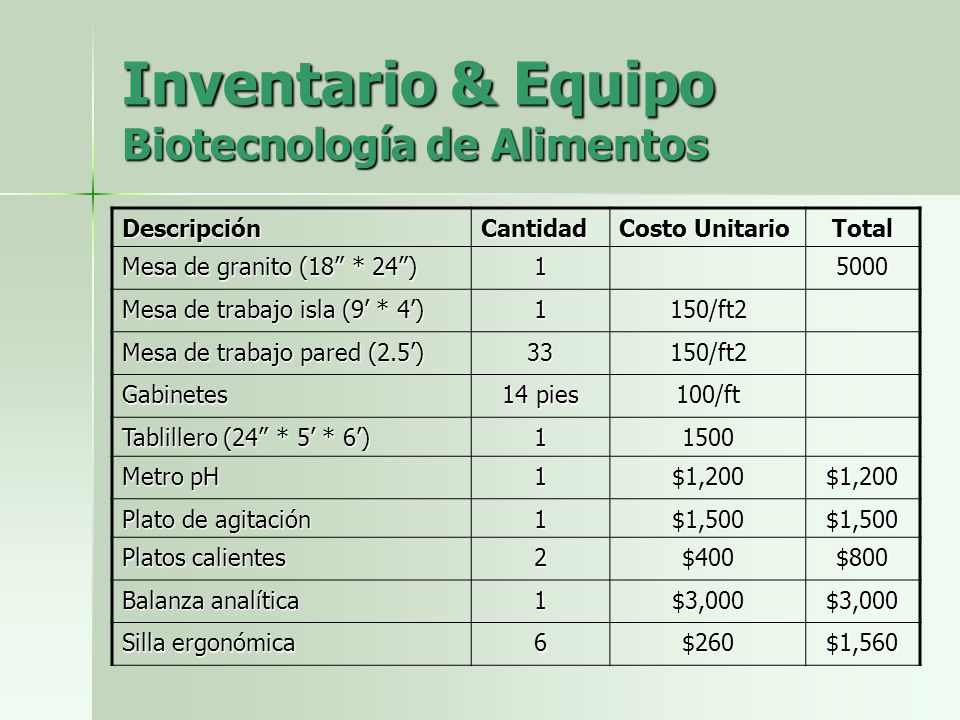

15 Inventario & Equipo Biotecnología de Alimentos
Descripción Cantidad Costo Unitario Total Mesa de granito (18” * 24”) 1 5000 Mesa de trabajo isla (9’ * 4’) 150/ft2 Mesa de trabajo pared (2.5’) 33 Gabinetes 14 pies 100/ft Tablillero (24” * 5’ * 6’) 1500 Metro pH $1,200 Plato de agitación $1,500 Platos calientes 2 $400 $800 Balanza analítica $3,000 Silla ergonómica 6 $260 $1,560

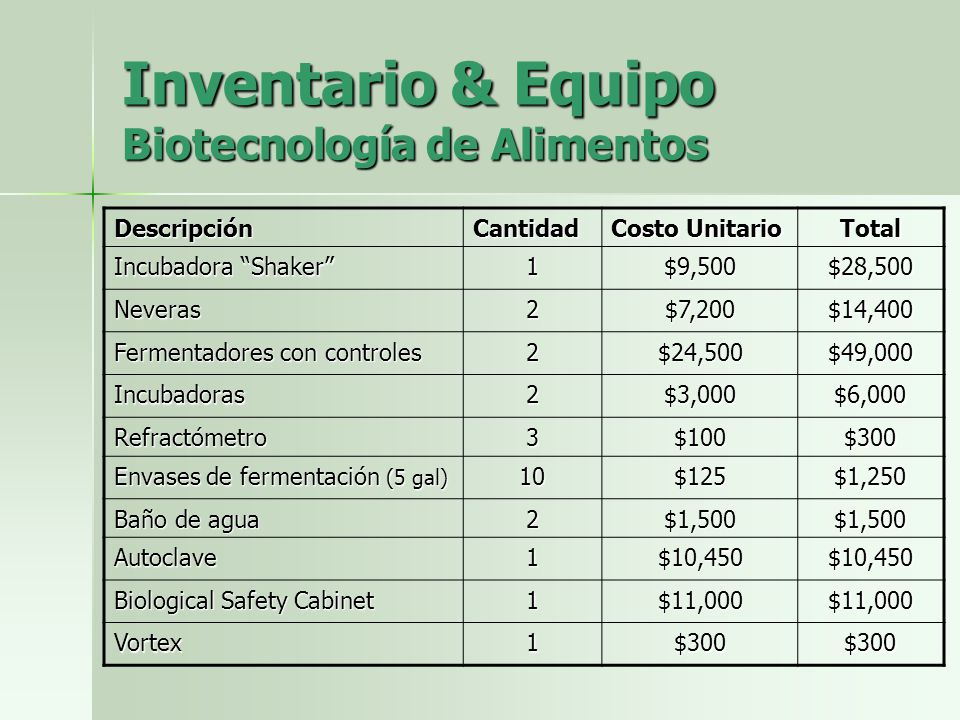

16 Inventario & Equipo Biotecnología de Alimentos
Descripción Cantidad Costo Unitario Total Incubadora “Shaker” 1 $9,500 $28,500 Neveras 2 $7,200 $14,400 Fermentadores con controles $24,500 $49,000 Incubadoras $3,000 $6,000 Refractómetro 3 $100 $300 Envases de fermentación (5 gal) 10 $125 $1,250 Baño de agua $1,500 Autoclave $10,450 Biological Safety Cabinet $11,000 Vortex

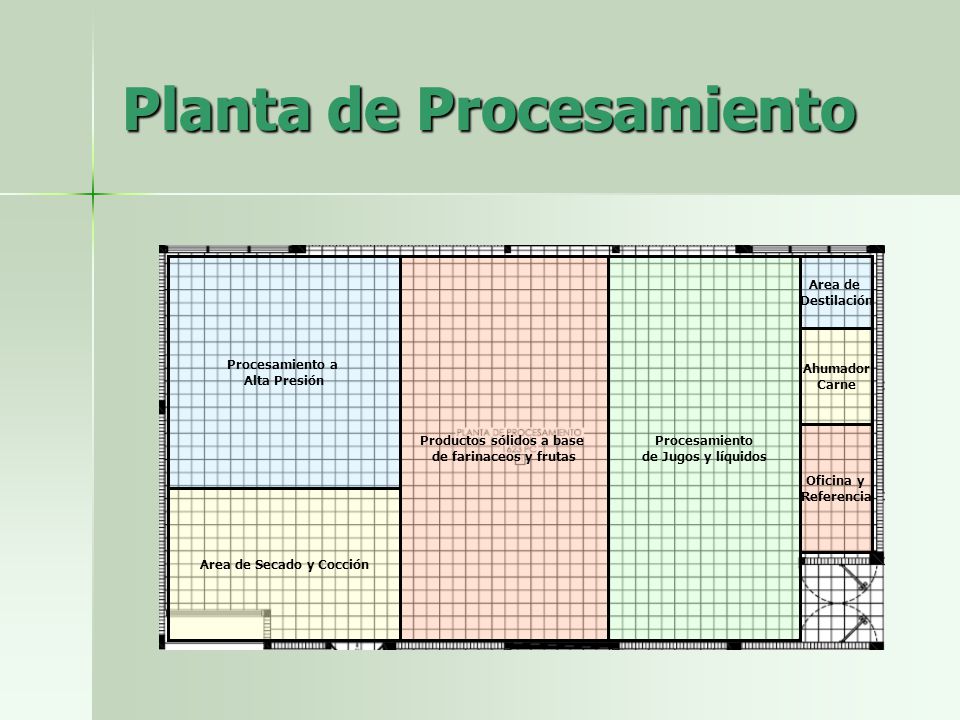

17 Planta de Procesamiento
Procesamiento a Alta Presión Productos sólidos a base de farinaceos y frutas Procesamiento de Jugos y líquidos Area de Destilación Ahumador Carne Oficina y Referencia Area de Secado y Cocción

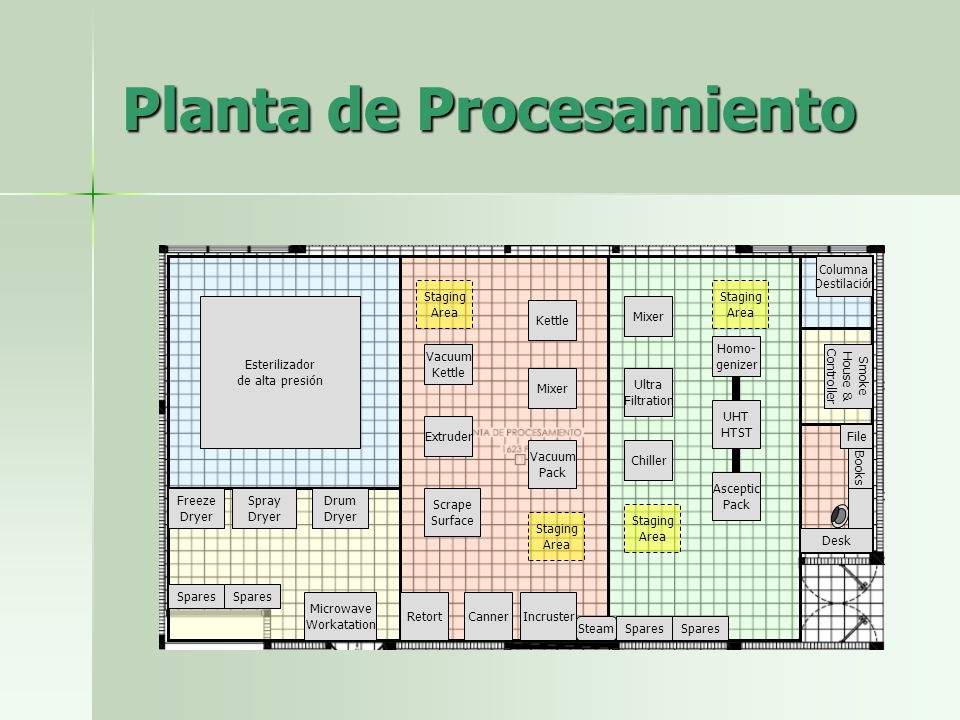

18 Planta de Procesamiento
Esterilizador de alta presión Columna Destilación Controller House & Smoke UHT HTST Asceptic Pack Microwave Workatation Homo- genizer Desk Books File Spares Chiller Ultra Filtration Spray Dryer Drum Scrape Surface Freeze Vacuum Kettle Extruder Incruster Retort Steam Canner Staging Area Mixer

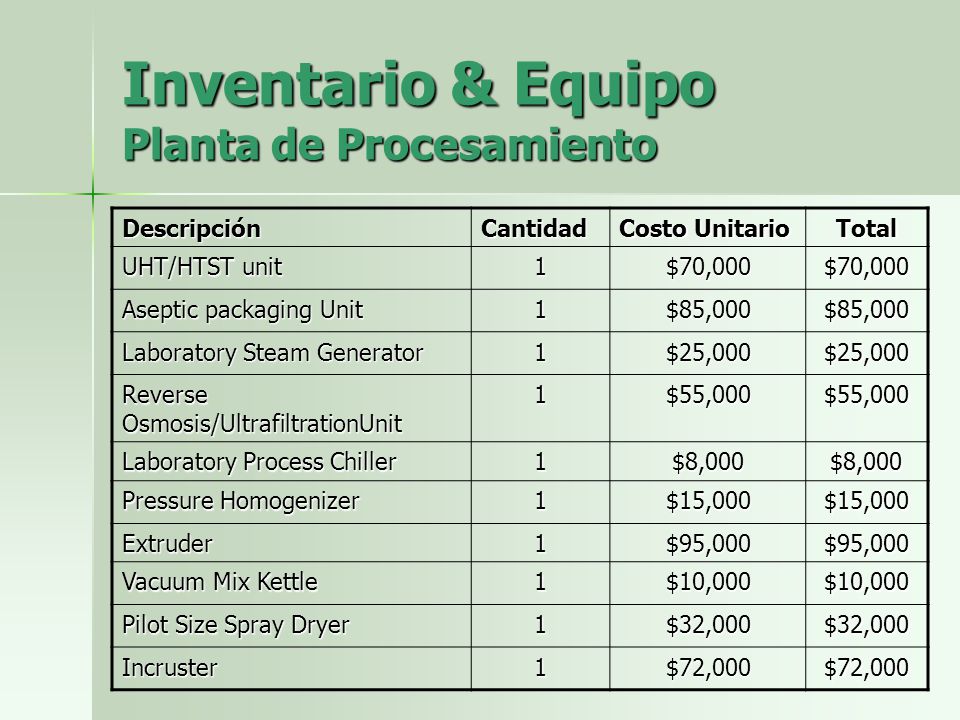

19 Inventario & Equipo Planta de Procesamiento
Descripción Cantidad Costo Unitario Total UHT/HTST unit 1 $70,000 Aseptic packaging Unit $85,000 Laboratory Steam Generator $25,000 Reverse Osmosis/UltrafiltrationUnit $55,000 Laboratory Process Chiller $8,000 Pressure Homogenizer $15,000 Extruder $95,000 Vacuum Mix Kettle $10,000 Pilot Size Spray Dryer $32,000 Incruster $72,000

20 Inventario & Equipo Planta de Procesamiento
Descripción Cantidad Costo Unitario Total Drum Dryer 1 $100,000 High Pressure Processing System $625,000 Planetary Mixer 2 $17,000 Swept Surface Cooker $19,000 Vacuum Packaging $22,000 Microwave Workstation $26,000 Columna de destilación 10000 SmokeHouse $25,000 Processing Kettle 20000 Canner

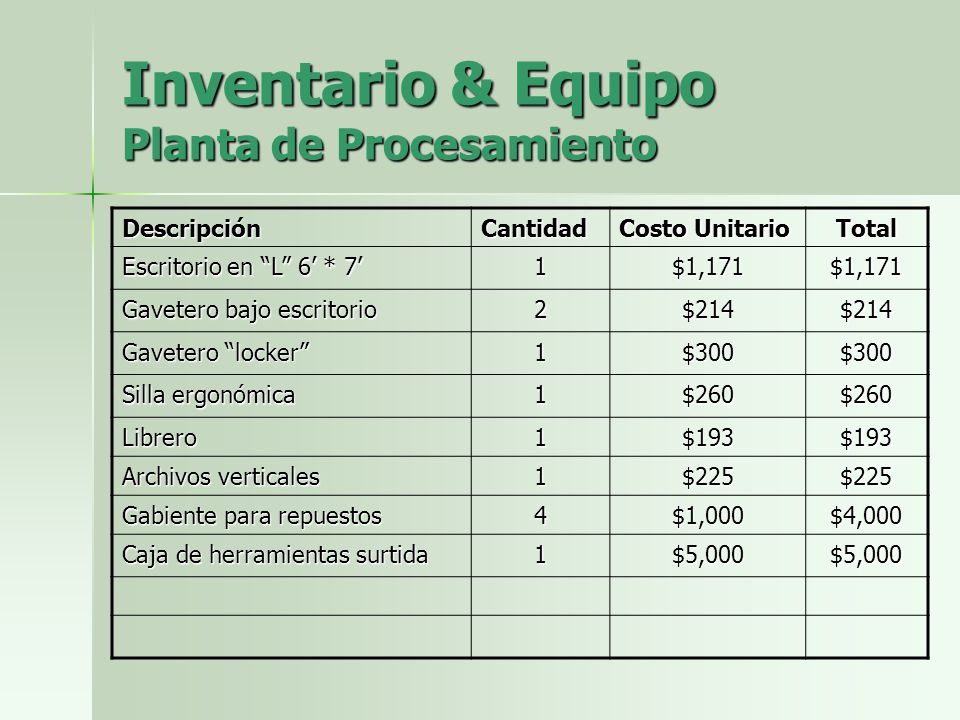

21 Inventario & Equipo Planta de Procesamiento
Descripción Cantidad Costo Unitario Total Escritorio en “L” 6’ * 7’ 1 $1,171 Gavetero bajo escritorio 2 $214 Gavetero “locker” $300 Silla ergonómica $260 Librero $193 Archivos verticales $225 Gabiente para repuestos 4 $1,000 $4,000 Caja de herramientas surtida $5,000

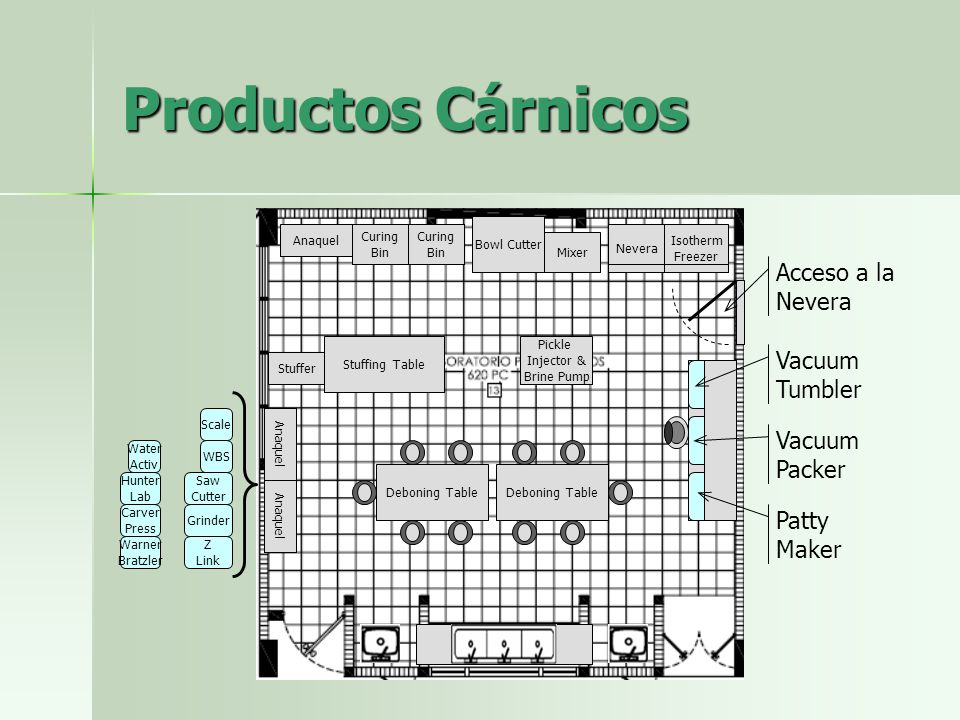

22 Productos Cárnicos Acceso a la Nevera Vacuum Tumbler Vacuum Packer
Anaquel Pickle Injector & Brine Pump Stuffer Stuffing Table Deboning Table Bowl Cutter Mixer Nevera Isotherm Freezer Curing Bin Acceso a la Nevera Vacuum Tumbler Scale Vacuum Packer Water Activ WBS Hunter Lab Saw Cutter Carver Press Grinder Patty Maker Warner Bratzler Z Link

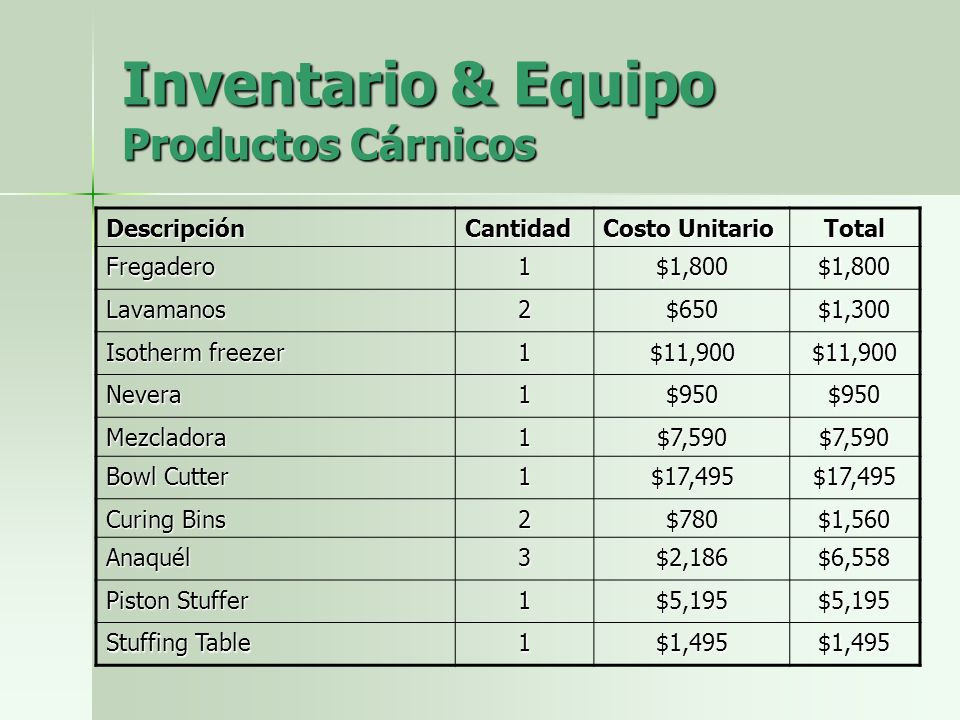

23 Inventario & Equipo Productos Cárnicos
Descripción Cantidad Costo Unitario Total Fregadero 1 $1,800 Lavamanos 2 $650 $1,300 Isotherm freezer $11,900 Nevera $950 Mezcladora $7,590 Bowl Cutter $17,495 Curing Bins $780 $1,560 Anaquél 3 $2,186 $6,558 Piston Stuffer $5,195 Stuffing Table $1,495

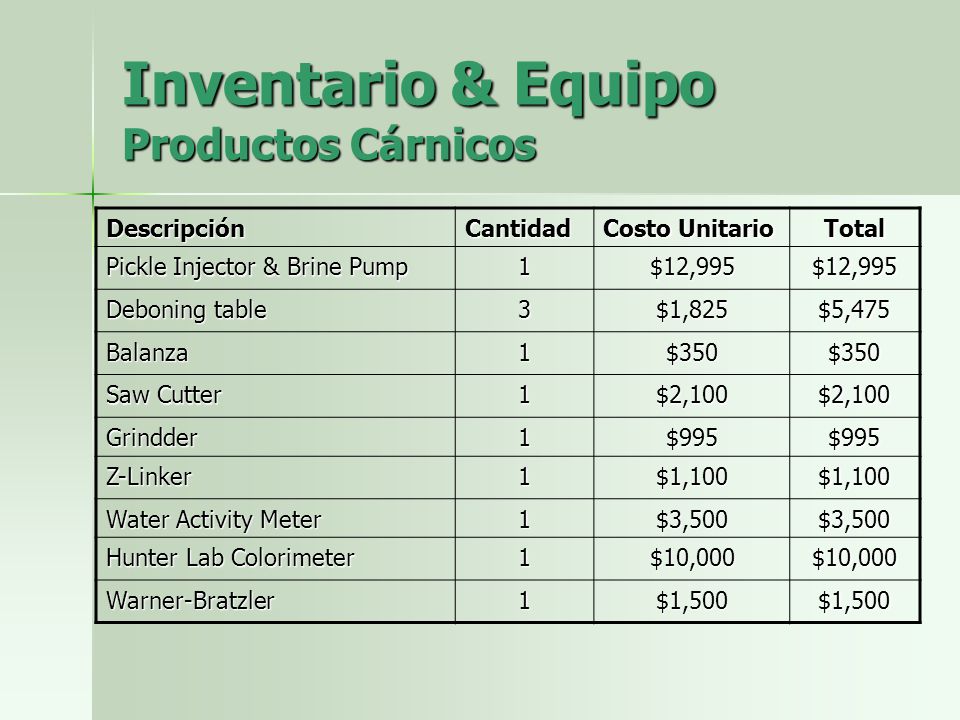

24 Inventario & Equipo Productos Cárnicos
Descripción Cantidad Costo Unitario Total Pickle Injector & Brine Pump 1 $12,995 Deboning table 3 $1,825 $5,475 Balanza $350 Saw Cutter $2,100 Grindder $995 Z-Linker $1,100 Water Activity Meter $3,500 Hunter Lab Colorimeter $10,000 Warner-Bratzler $1,500

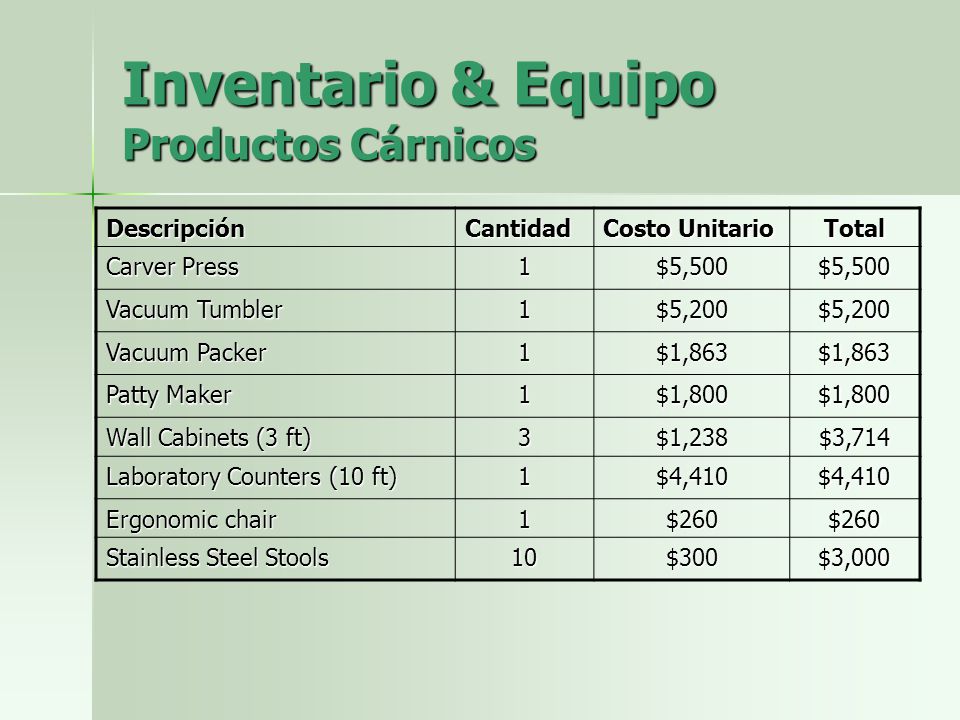

25 Inventario & Equipo Productos Cárnicos
Descripción Cantidad Costo Unitario Total Carver Press 1 $5,500 Vacuum Tumbler $5,200 Vacuum Packer $1,863 Patty Maker $1,800 Wall Cabinets (3 ft) 3 $1,238 $3,714 Laboratory Counters (10 ft) $4,410 Ergonomic chair $260 Stainless Steel Stools 10 $300 $3,000

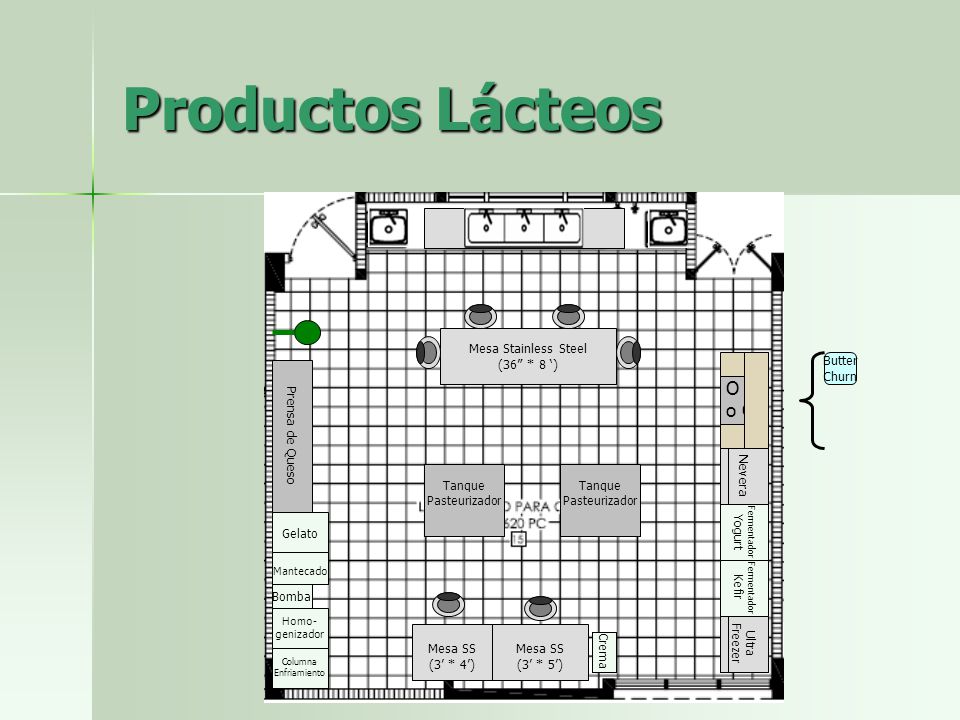

26 Productos Lácteos O o o O Mesa SS (3’ * 4’) Prensa de Queso Nevera
Tanque Pasteurizador Bomba Mesa SS (3’ * 4’) Prensa de Queso Nevera Mesa Stainless Steel (36” * 8 ‘) Gelato Mantecado Homo- genizador Columna Enfriamiento Fermentador Yogurt Kefir Freezer Ultra O o o O (3’ * 5’) Crema Butter Churn

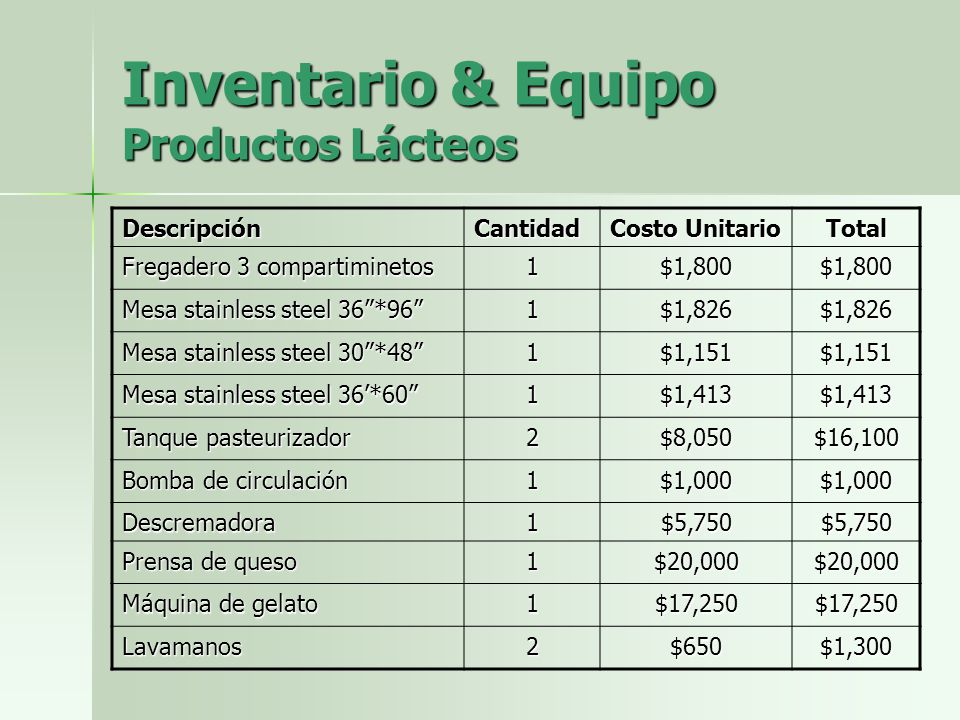

27 Inventario & Equipo Productos Lácteos
Descripción Cantidad Costo Unitario Total Fregadero 3 compartiminetos 1 $1,800 Mesa stainless steel 36”*96” $1,826 Mesa stainless steel 30”*48” $1,151 Mesa stainless steel 36’*60” $1,413 Tanque pasteurizador 2 $8,050 $16,100 Bomba de circulación $1,000 Descremadora $5,750 Prensa de queso $20,000 Máquina de gelato $17,250 Lavamanos $650 $1,300

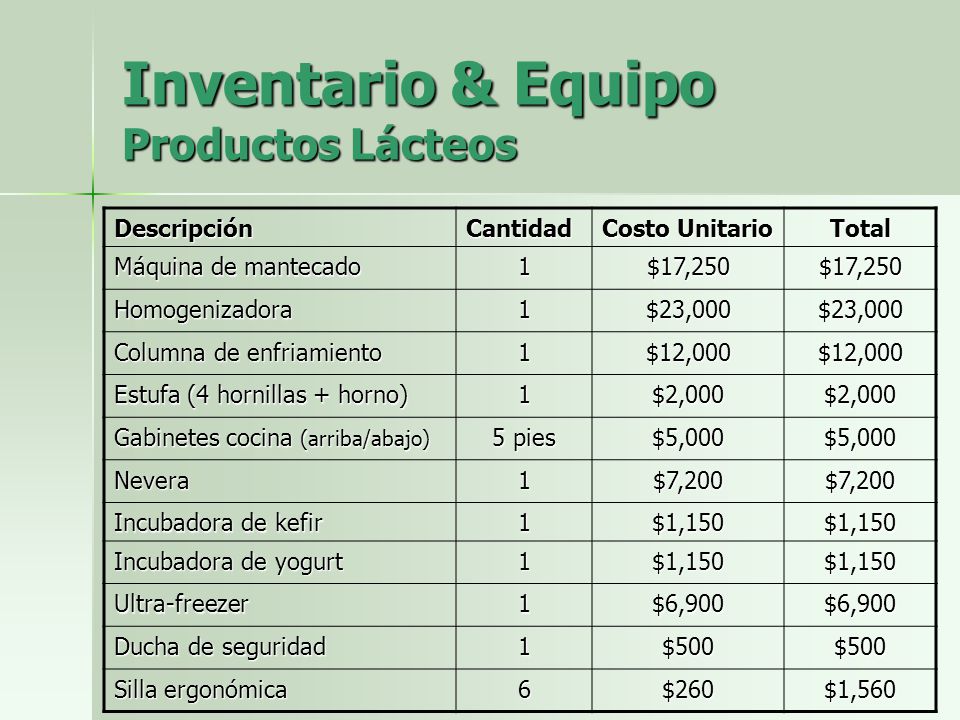

28 Inventario & Equipo Productos Lácteos
Descripción Cantidad Costo Unitario Total Máquina de mantecado 1 $17,250 Homogenizadora $23,000 Columna de enfriamiento $12,000 Estufa (4 hornillas + horno) $2,000 Gabinetes cocina (arriba/abajo) 5 pies $5,000 Nevera $7,200 Incubadora de kefir $1,150 Incubadora de yogurt Ultra-freezer $6,900 Ducha de seguridad $500 Silla ergonómica 6 $260 $1,560
