DESARROLLO DE LOS SISTEMAS ELECTRICOS DE POTENCIA

Presentación del tema: "DESARROLLO DE LOS SISTEMAS ELECTRICOS DE POTENCIA"— Transcripción de la presentación:

1 DESARROLLO DE LOS SISTEMAS ELECTRICOS DE POTENCIA
Foro Regional : Desarrollo del Servicio Eléctrico y Gas Natural en la Región de Apurimac DESARROLLO DE LOS SISTEMAS ELECTRICOS DE POTENCIA ING. FREDY GONZALES DE LA VEGA ING. NICANOR PALOMINO CARAZAS GERENCIA DE INGENIERIA

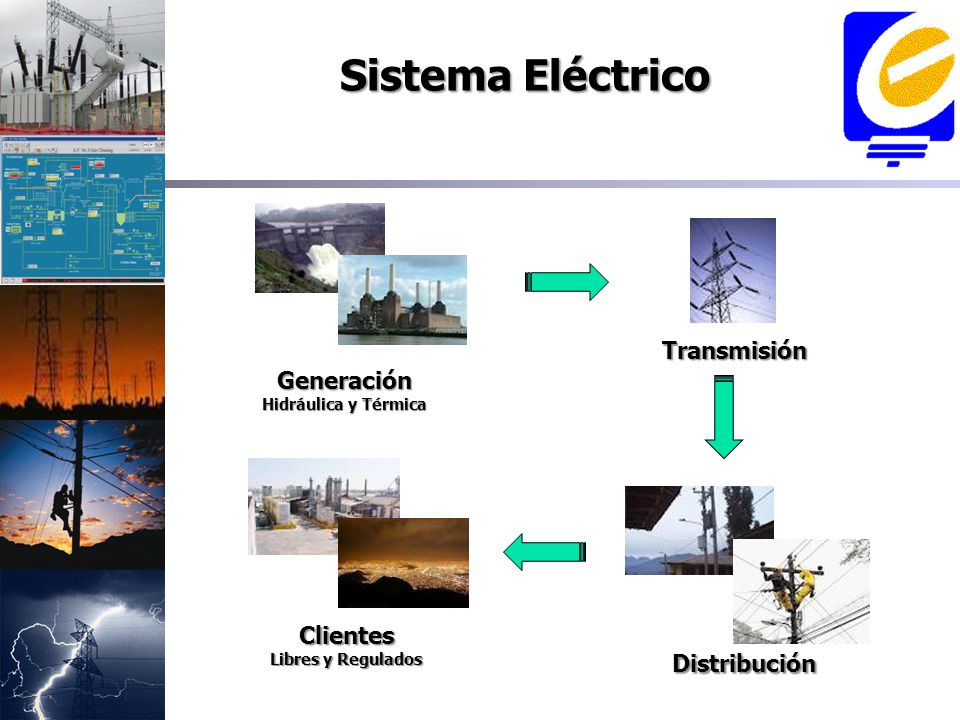

2 Sistema Eléctrico Transmisión Generación Clientes Distribución
Hidráulica y Térmica Transmisión Distribución Clientes Libres y Regulados

3 Sistema de Transmisión del SEIN
Mapa del SEIN Sistema de Transmisión del SEIN Ley de Concesiones Sistema Principal Sistema Secundario Ley Sistema Garantizado Sistema Complementario

4 Sistema de Transmisión
Electro Sur Este S.A.A.

5 Sistema de Transmisión

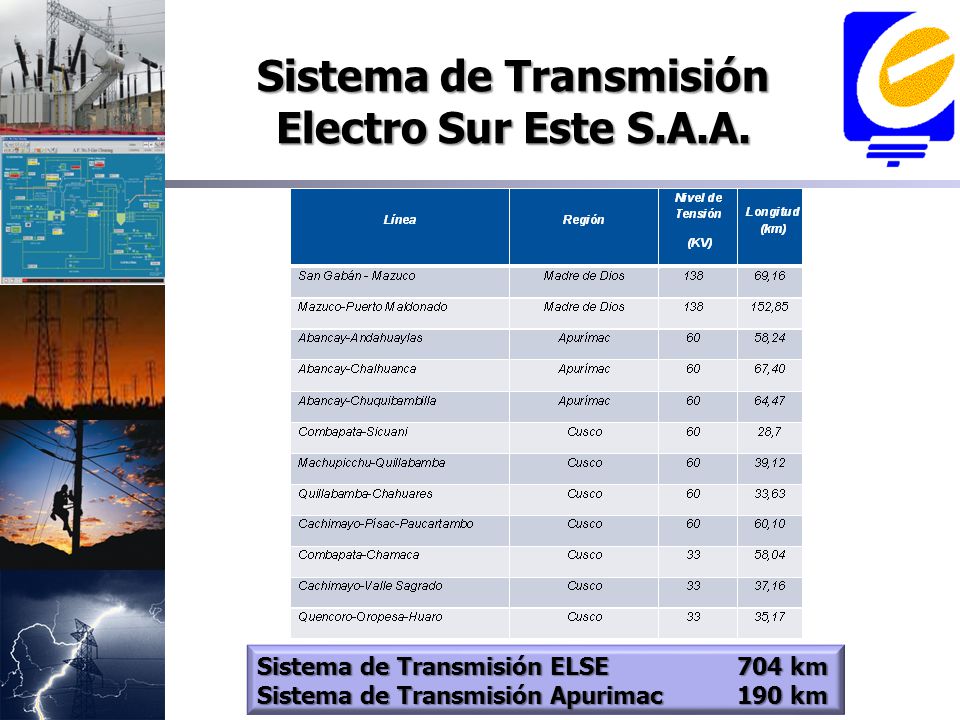

Electro Sur Este S.A.A. Sistema de Transmisión ELSE 704 km Sistema de Transmisión Apurimac 190 km

6 Sistema de Transmisión Operación del Sistema de Transmisión

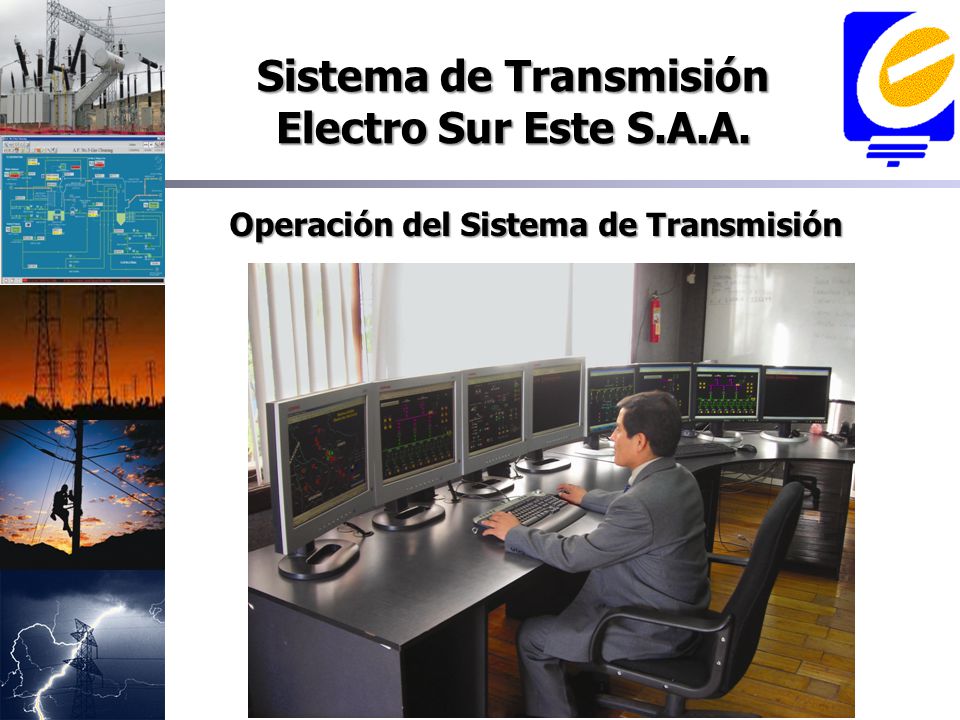

Electro Sur Este S.A.A. Operación del Sistema de Transmisión

7 Sistema de Transmisión Electro Sur Este S.A.A.

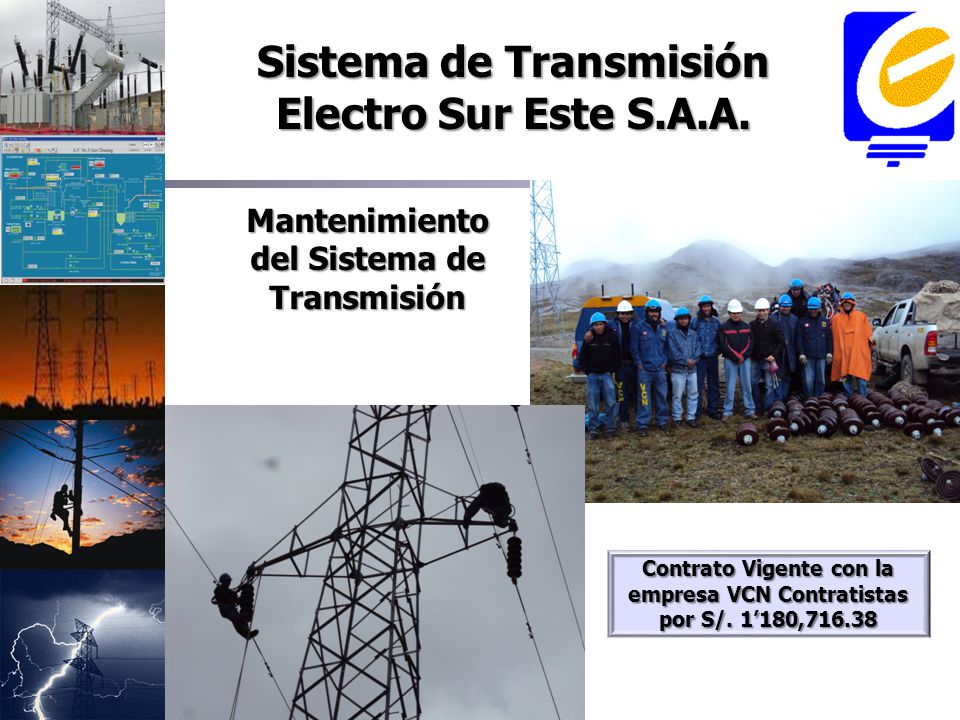

Mantenimiento del Sistema de Transmisión Contrato Vigente con la empresa VCN Contratistas por S/. 1’180,716.38

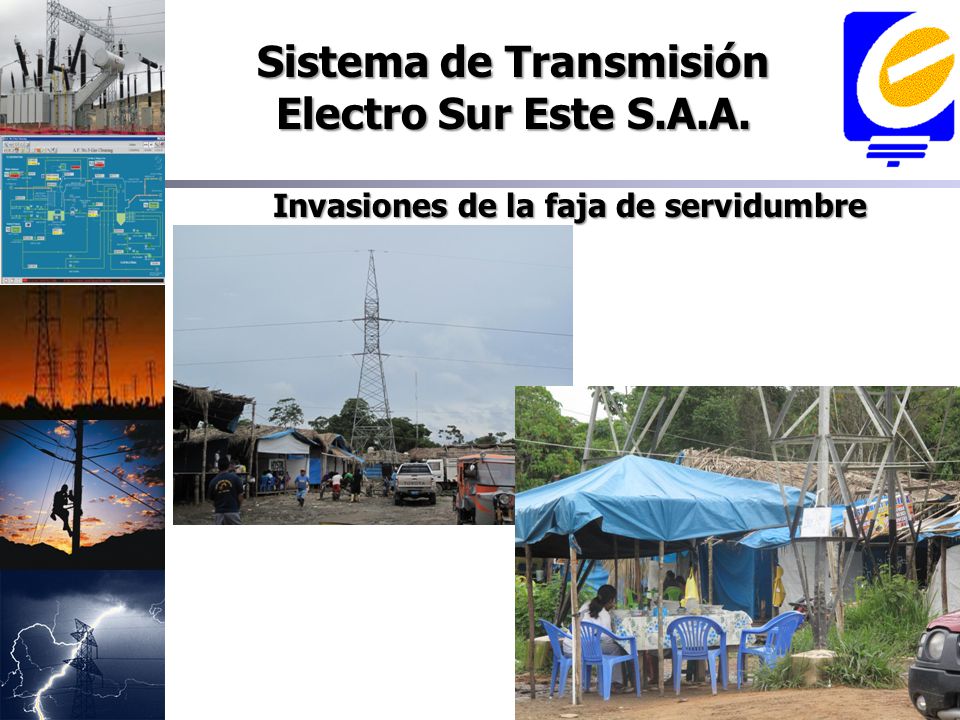

8 Sistema de Transmisión Invasiones de la faja de servidumbre
Electro Sur Este S.A.A. Invasiones de la faja de servidumbre

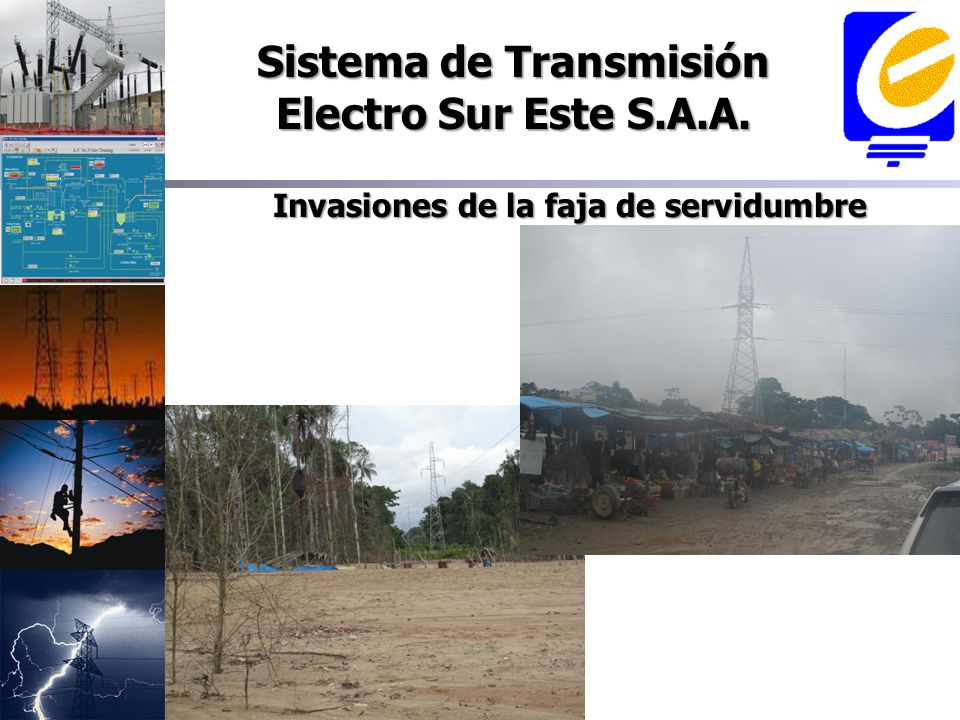

9 Sistema de Transmisión Invasiones de la faja de servidumbre
Electro Sur Este S.A.A. Invasiones de la faja de servidumbre

10 Sistema de Transmisión Invasiones de la faja de servidumbre
Electro Sur Este S.A.A. Invasiones de la faja de servidumbre

11 Sistema de Transmisión
Región de Apurimac

12 Sistema de Transmisión

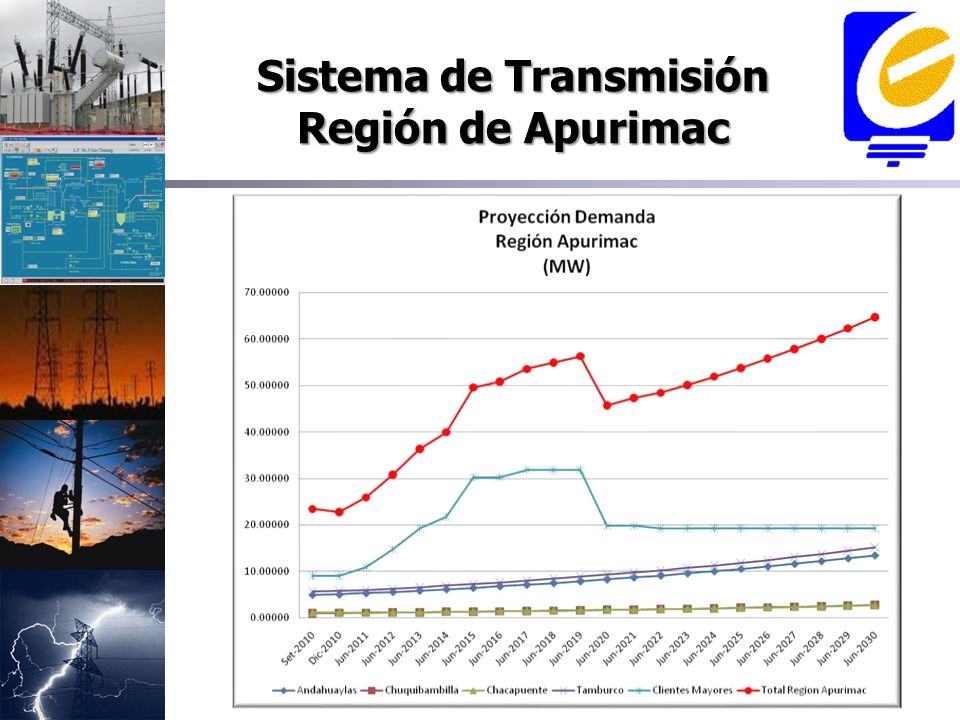

Región de Apurimac

13 Sistema de Transmisión Proyecto de Ampliación SET Tamburco

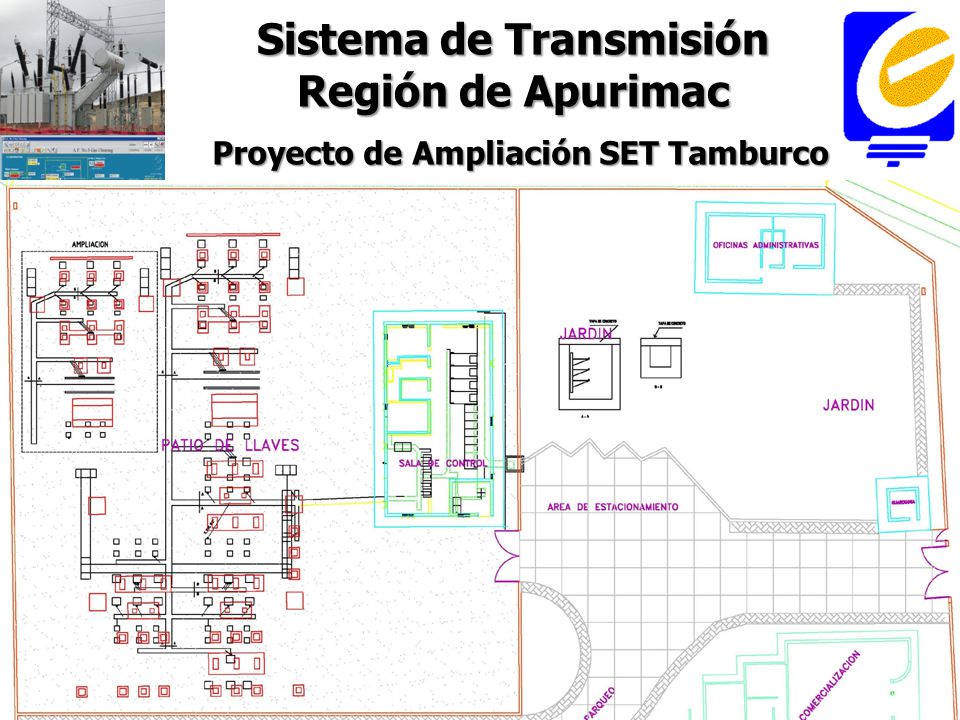

Región de Apurimac Proyecto de Ampliación SET Tamburco

14 Sistema de Transmisión Proyecto de Ampliación SET Tamburco

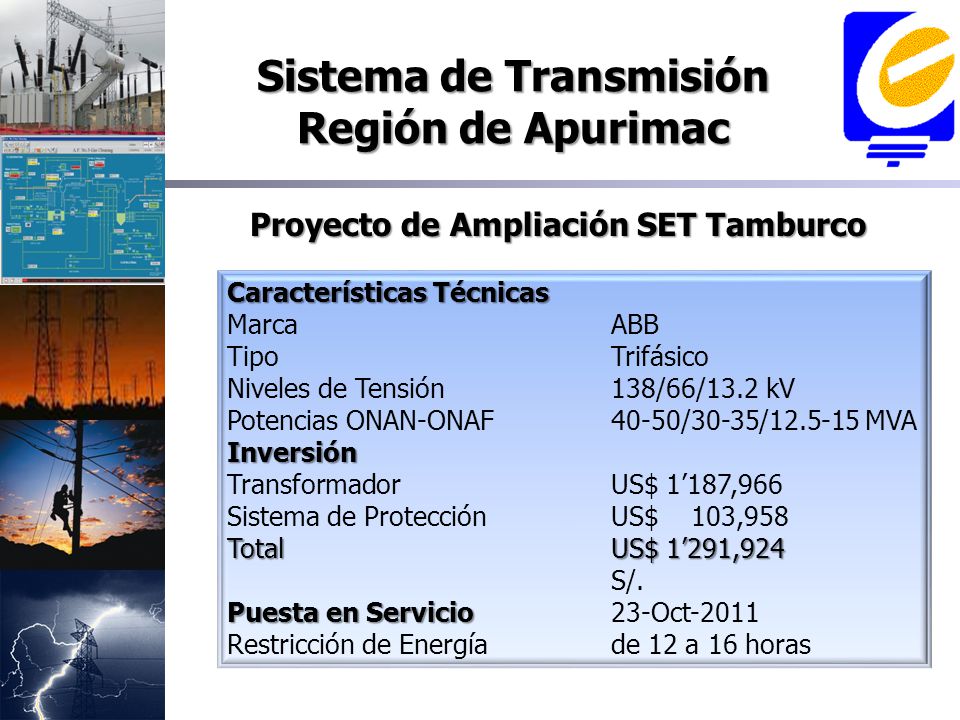

Región de Apurimac Proyecto de Ampliación SET Tamburco Características Técnicas Marca ABB Tipo Trifásico Niveles de Tensión 138/66/13.2 kV Potencias ONAN-ONAF /30-35/ MVA Inversión Transformador US$ 1’187,966 Sistema de Protección US$ ,958 Total US$ 1’291,924 S/. Puesta en Servicio 23-Oct-2011 Restricción de Energía de 12 a 16 horas

15 Proyecto de Ampliación

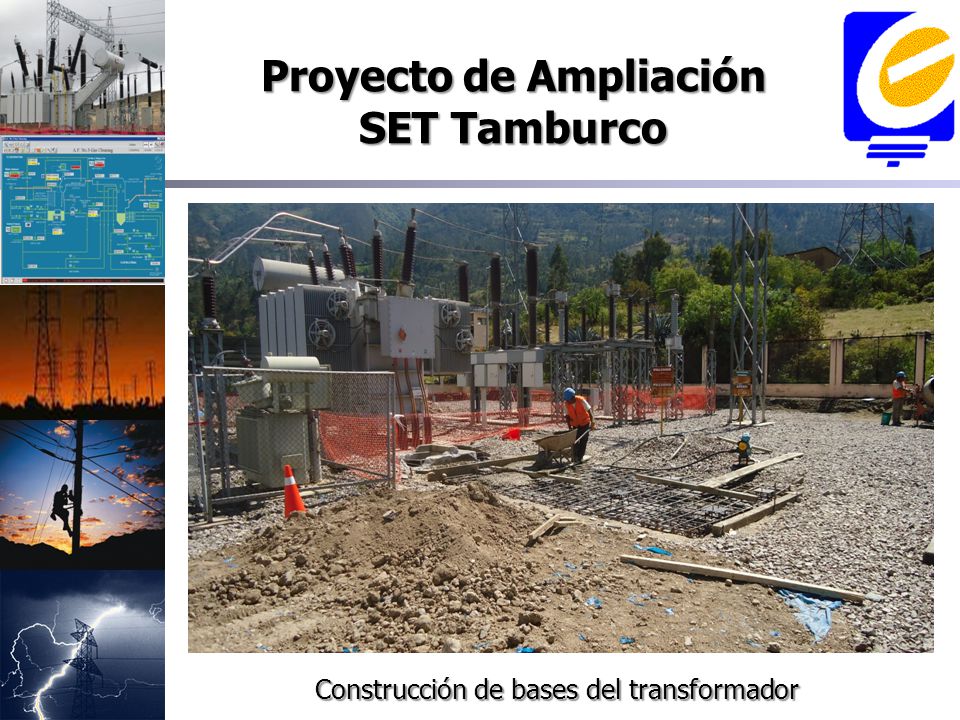

SET Tamburco Construcción de bases del transformador

16 Proyecto de Ampliación

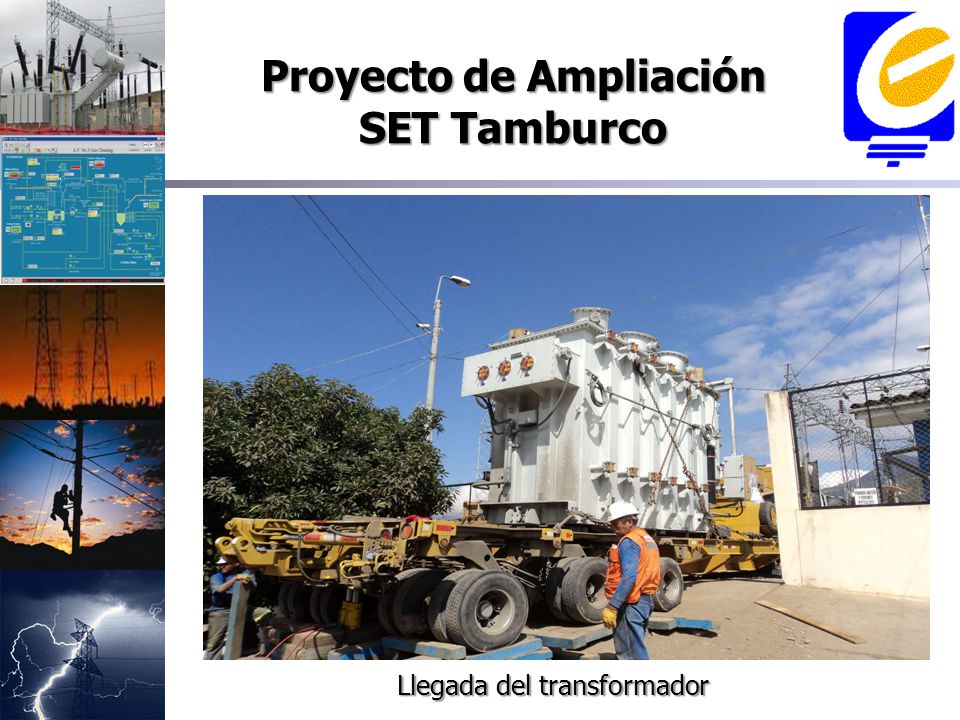

SET Tamburco Llegada del transformador

17 Proyecto de Ampliación

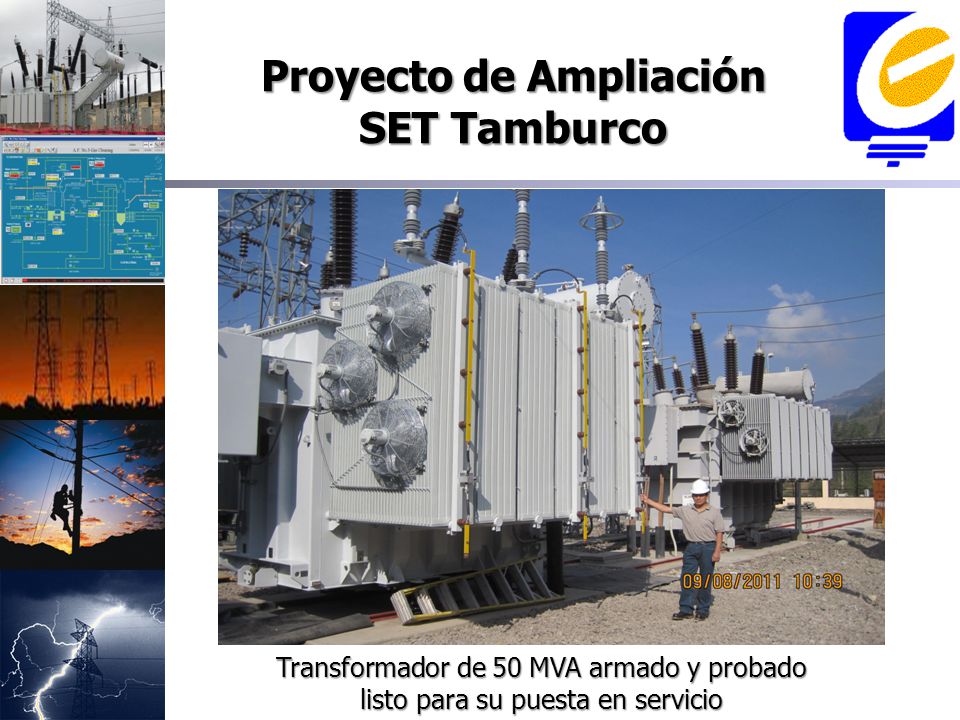

SET Tamburco Transformador de 50 MVA armado y probado listo para su puesta en servicio

18 Gracias por su atención…
