1 Diseño de Software y su Proceso
ISF5501 Ingeniería de Software Semana 13/1

2 Aprendizajes Esperados: Modela y Diseñar Sistemas de acuerdo a requerimientos de negocio.
Contenidos: Formula un proceso de diseño para el desarrollo de aplicaciones informáticas para la gestión.

3 Temario Semana 13-1 Diseño del Software Proceso del Diseño Síntesis

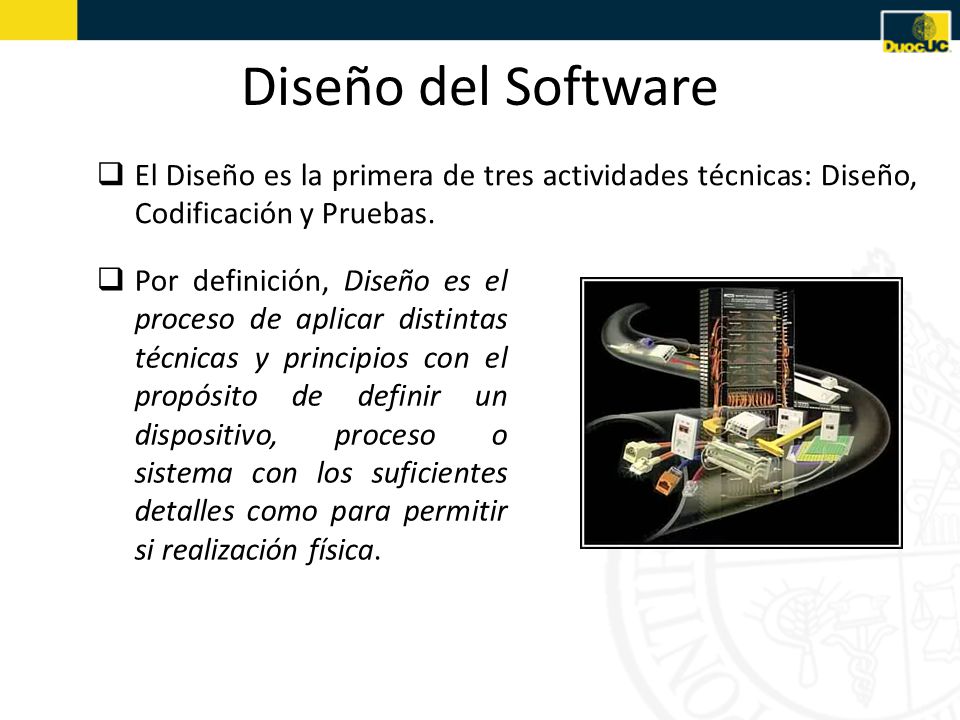

4 Diseño del Software El Diseño es la primera de tres actividades técnicas: Diseño, Codificación y Pruebas. Por definición, Diseño es el proceso de aplicar distintas técnicas y principios con el propósito de definir un dispositivo, proceso o sistema con los suficientes detalles como para permitir si realización física.

5 Diseño del Software Existen 3 metodologías de Diseño:
Diseño de Datos: transforma el modelo del campo de información, creado durante el análisis, en las estructuras de datos que se van a requerir para implementar el software. Diseño Arquitectónico: define las relaciones entre los principales elementos estructurales del programa. Diseño Procedimental: transforma los elementos estructurales en una descripción procedimental del software.

6 Diseño del Software Diseño de Software e Ingeniería de Software Diseño
Modelo Funcional Modelo de Información Diseño Arquitectónico Modelo de Comportamiento Diseño Otros Requisitos Diseño de Datos Codificación Módulos de Programas Diseño Procedimental Prueba SW Integrado y Validado Diseño de Software e Ingeniería de Software

7 Diseño del Software Diseño de Datos:
La actividad principal del Diseño de Datos es la selección de las representaciones lógicas de los objetos de datos, identificados durante la fase de definición y especificación de requisitos. Los datos bien diseñados pueden conducir a una mejor estructura de programa, a una modularidad efectiva y a una complejidad procedimental reducida.

8 Diseño del Software Diseño Arquitectónico:
Su principio es desarrollar una estructura de programa modular y representar las relaciones de control entre los módulos. Este Diseño mezcla la estructura de programas y la estructura de datos y define las interfaces que facilitan el flujo de datos a lo largo del programa.

9 Diseño del Software Diseño Procedimental:
Este Diseño se realiza una vez establecida la estructura de programa y de datos. El Diseño debe especificar los detalles de los procedimientos sin ambigüedad. Para representar los detalles procedimentales, se deben utilizar una forma mas restringida: Programación Estructurada Notaciones Gráficas de Diseño: (DFD) Generación de Tablas de Decisiones Lenguaje de Diseño de Programas: (Pseudocódigo).

10 Diseño del Software En la fase de Diseño es donde se deben tomar decisiones que afectarán finalmente el éxito de la implementación del software y su facilidad de mantenimiento. El Diseño es el proceso en el que se asienta la Calidad del desarrollo del software. El Diseño es la única forma mediante la cual podemos traducir con precisión los requisitos del cliente en un producto o sistema acabado. El Diseño es la base de todas las siguientes etapas del desarrollo y su posterior mantenimiento. Sin Diseño nos arriesgamos a construir un sistema inestable, un sistema que falle con pequeños cambios, un sistema difícil de probar, un sistema cuya calidad no pueda ser evaluada, etc.

11 Temario Semana 13-1 Diseño del Software Proceso del Diseño Síntesis

12 Proceso de Diseño El Diseño del software se realiza en dos pasos:
Diseño Preliminar: se centra en la transformación de los requisitos en los datos y la arquitectura del software. Diseño Detallado: se ocupa del refinamiento de la representación arquitectónica que lleva a una estructura de datos detallada y a las representaciones algorítmicas del software. Si bien existe el diseño de datos, arquitectónico y procedimental del software, hoy en día se requiere de una actividad adicional distinta a las anteriores denominada Diseño de Interfaz, que establece los mecanismo y la disposición para la integración hombre-máquina.

13 Proceso de Diseño Los criterios de calidad preliminar para un Diseño, incluye: Debe exhibir una organización jerárquica El Diseño al igual que el software, debe ser modular. Debe contener representaciones distintas y separadas de los datos y los procedimientos. Debe llevar a módulos que tenga características funcionales independientes. Debe llevar a interfaces que reduzcan la complejidad de las conexiones entre los módulos y el entorno exterior. Debe obtenerse mediante un método reproducible y que esté conducido por la información recolectada en el Análisis de Requisitos.

14 Temario Semana 13-1 Diseño del Software Proceso del Diseño Síntesis

15 Síntesis El Diseño del Software es la etapa de transición entre lo Analizado y lo que será Codificado. Esta etapa es fundamental, ya que entregará a los desarrolladores la información concreta sólo para código. El Diseño está compuesto por tres tipos: el diseño de datos, el arquitectónico y el procedimental. Si bien estos tipos de diseños son la base de esta etapa, sobretodo en los proyectos actuales cobran relevancia los denominados diseños de interfaz.
