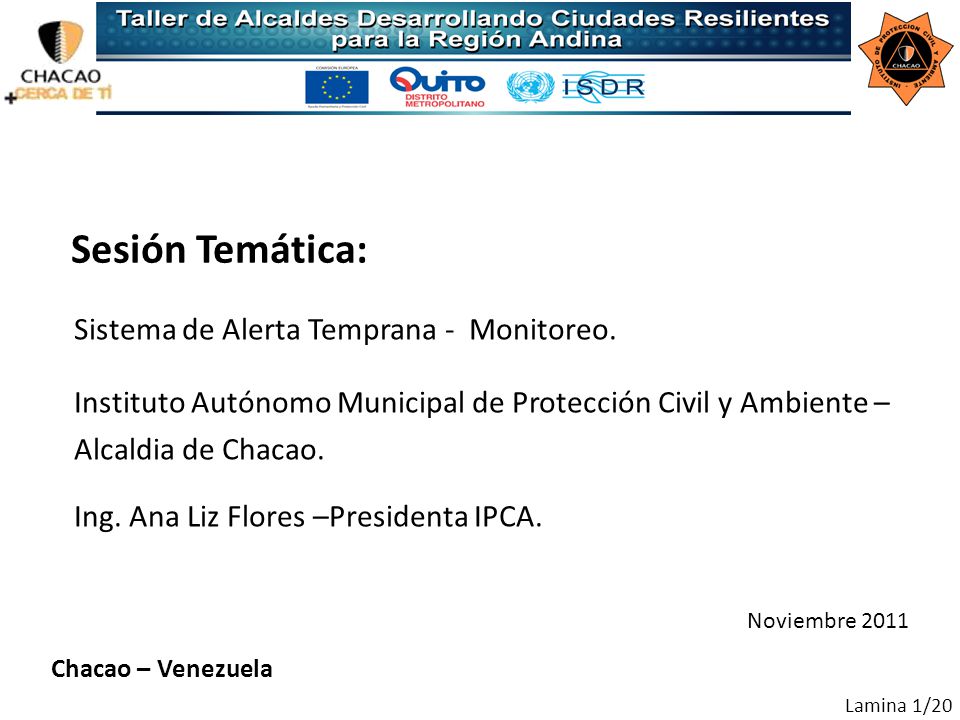

Sesión Temática: Sistema de Alerta Temprana - Monitoreo.

Presentación del tema: "Sesión Temática: Sistema de Alerta Temprana - Monitoreo."— Transcripción de la presentación:

1 Sesión Temática: Sistema de Alerta Temprana - Monitoreo.
Instituto Autónomo Municipal de Protección Civil y Ambiente – Alcaldia de Chacao. Ing. Ana Liz Flores –Presidenta IPCA. Noviembre 2011 Chacao – Venezuela Lamina 1/20

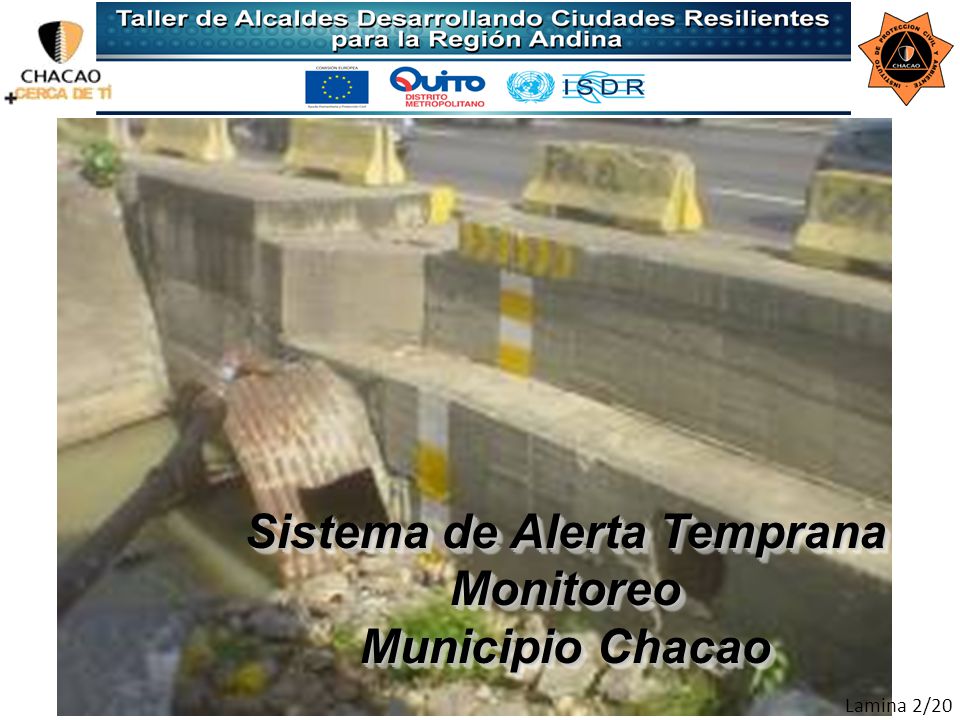

2 Sistema de Alerta Temprana
Monitoreo Municipio Chacao Lamina 2/20

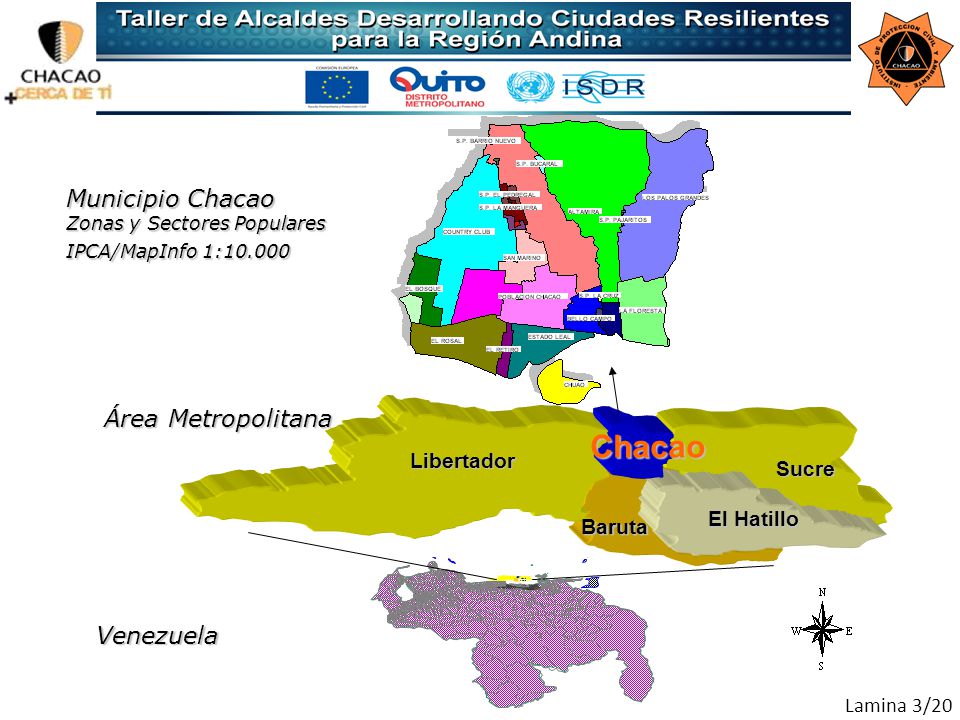

3 Municipio Chacao Área Metropolitana Venezuela Chacao Libertador Sucre
Zonas y Sectores Populares IPCA/MapInfo 1:10.000 Sucre El Hatillo Baruta Libertador Chacao Área Metropolitana Venezuela Lamina 3/20

4 Características del Municipio
75.000 Este municipio es uno de los 5 que componen el Distrito Metropolitano de Caracas (Libertador, Chacao, Baruta, Sucre y El Hatillo). Cuenta con una superficie aproximada de 13 Km2 o hectáreas de las cuales 900 son urbanas y forman parte del Parque Nacional El Ávila. Sede de las principales Corporaciones y Entidades Financieras del país. Grandes centros comerciales y recreacionales. Más de 60 Institutos Educativos en todo el sector. Municipio de paso obligatorio al tener vías principales de gran circulación. Lamina 4/20

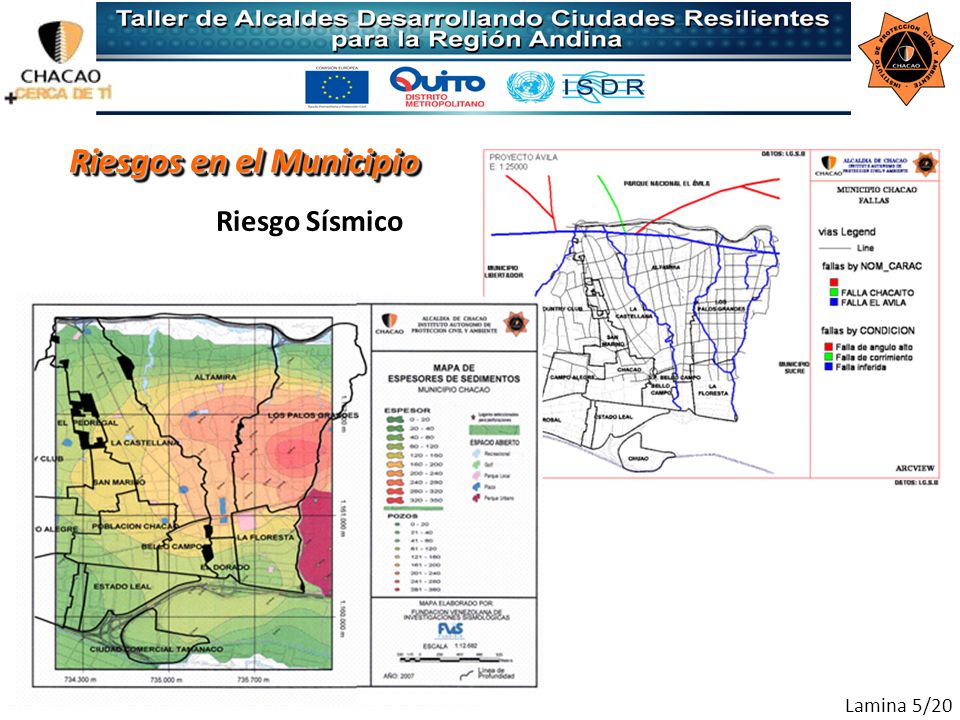

5 Riesgos en el Municipio
Riesgo Sísmico Lamina 5/20

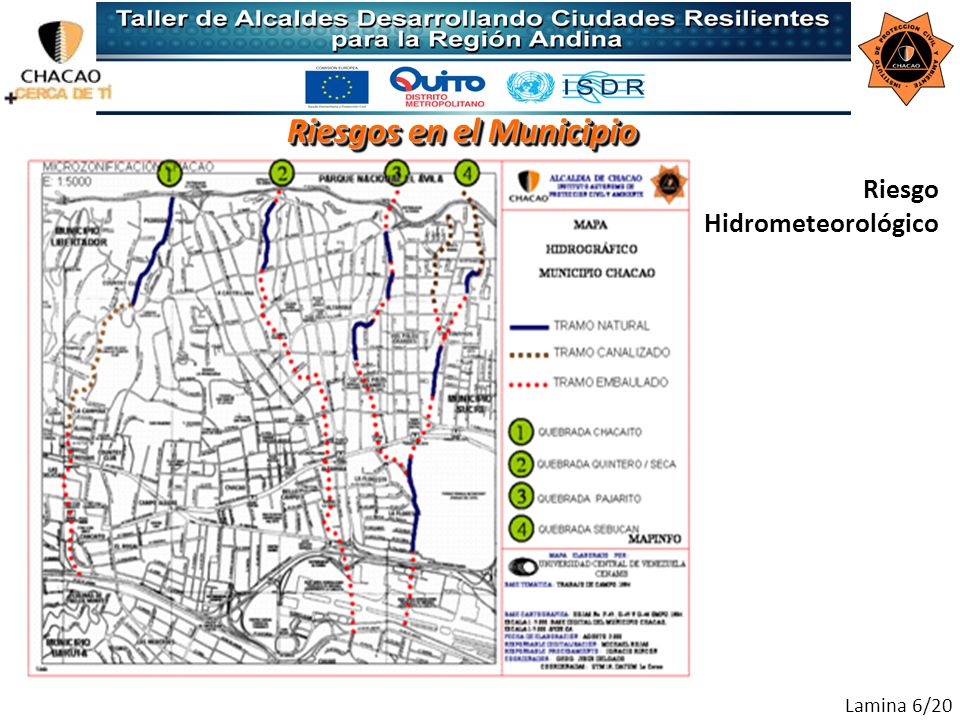

6 Riesgos en el Municipio
Riesgo Hidrometeorológico Lamina 6/20

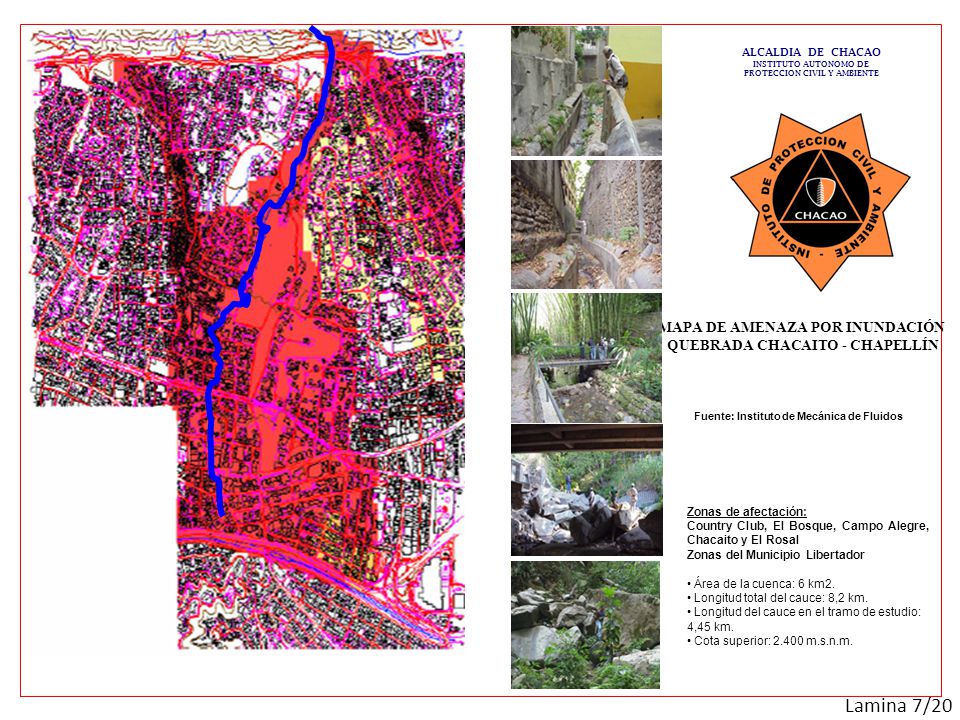

7 Lamina 7/20 MAPA DE AMENAZA POR INUNDACIÓN
ALCALDIA DE CHACAO INSTITUTO AUTONOMO DE PROTECCION CIVIL Y AMBIENTE MAPA DE AMENAZA POR INUNDACIÓN QUEBRADA CHACAITO - CHAPELLÍN Fuente: Instituto de Mecánica de Fluidos Zonas de afectación: Country Club, El Bosque, Campo Alegre, Chacaito y El Rosal Zonas del Municipio Libertador Área de la cuenca: 6 km2. Longitud total del cauce: 8,2 km. Longitud del cauce en el tramo de estudio: ,45 km. Cota superior: m.s.n.m. Lamina 7/20

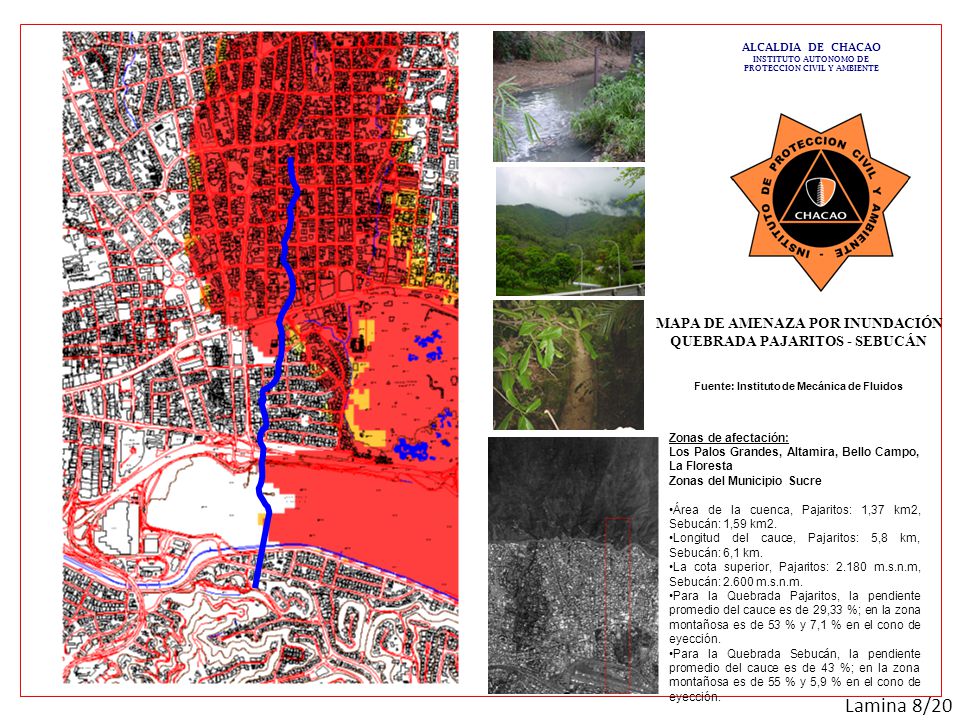

8 Lamina 8/20 MAPA DE AMENAZA POR INUNDACIÓN
ALCALDIA DE CHACAO INSTITUTO AUTONOMO DE PROTECCION CIVIL Y AMBIENTE MAPA DE AMENAZA POR INUNDACIÓN QUEBRADA PAJARITOS - SEBUCÁN Fuente: Instituto de Mecánica de Fluidos Zonas de afectación: Los Palos Grandes, Altamira, Bello Campo, La Floresta Zonas del Municipio Sucre Área de la cuenca, Pajaritos: 1,37 km2, Sebucán: 1,59 km2. Longitud del cauce, Pajaritos: 5,8 km, Sebucán: 6,1 km. La cota superior, Pajaritos: m.s.n.m, Sebucán: m.s.n.m. Para la Quebrada Pajaritos, la pendiente promedio del cauce es de 29,33 %; en la zona montañosa es de 53 % y 7,1 % en el cono de eyección. Para la Quebrada Sebucán, la pendiente promedio del cauce es de 43 %; en la zona montañosa es de 55 % y 5,9 % en el cono de eyección. Lamina 8/20

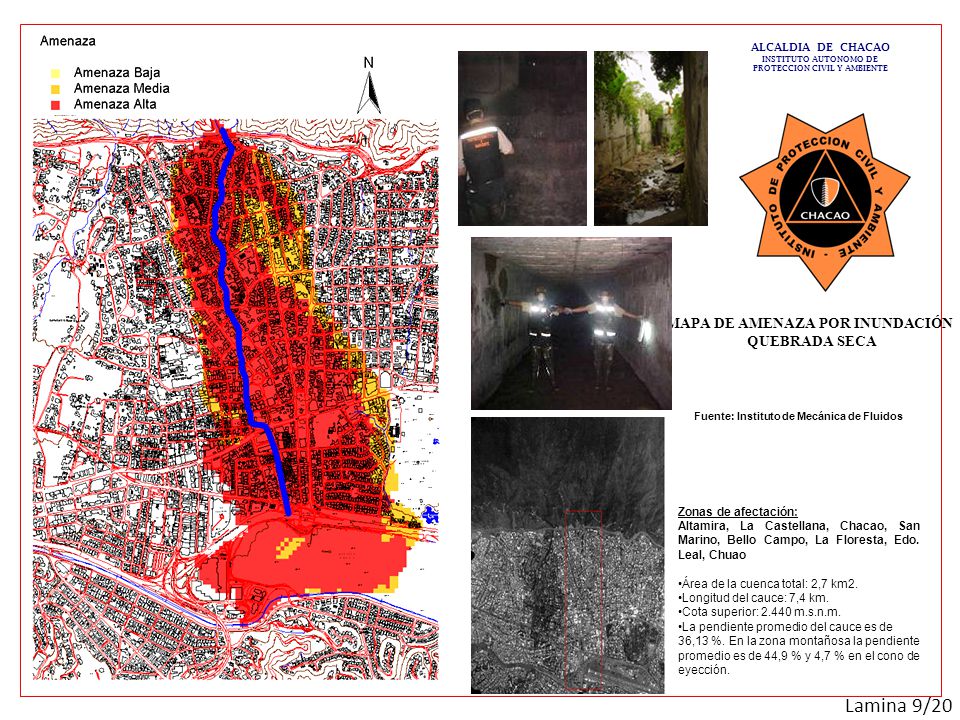

9 Lamina 9/20 MAPA DE AMENAZA POR INUNDACIÓN QUEBRADA SECA
ALCALDIA DE CHACAO INSTITUTO AUTONOMO DE PROTECCION CIVIL Y AMBIENTE MAPA DE AMENAZA POR INUNDACIÓN QUEBRADA SECA Fuente: Instituto de Mecánica de Fluidos Zonas de afectación: Altamira, La Castellana, Chacao, San Marino, Bello Campo, La Floresta, Edo. Leal, Chuao Área de la cuenca total: 2,7 km2. Longitud del cauce: 7,4 km. Cota superior: m.s.n.m. La pendiente promedio del cauce es de 36,13 %. En la zona montañosa la pendiente promedio es de 44,9 % y 4,7 % en el cono de eyección. Lamina 9/20

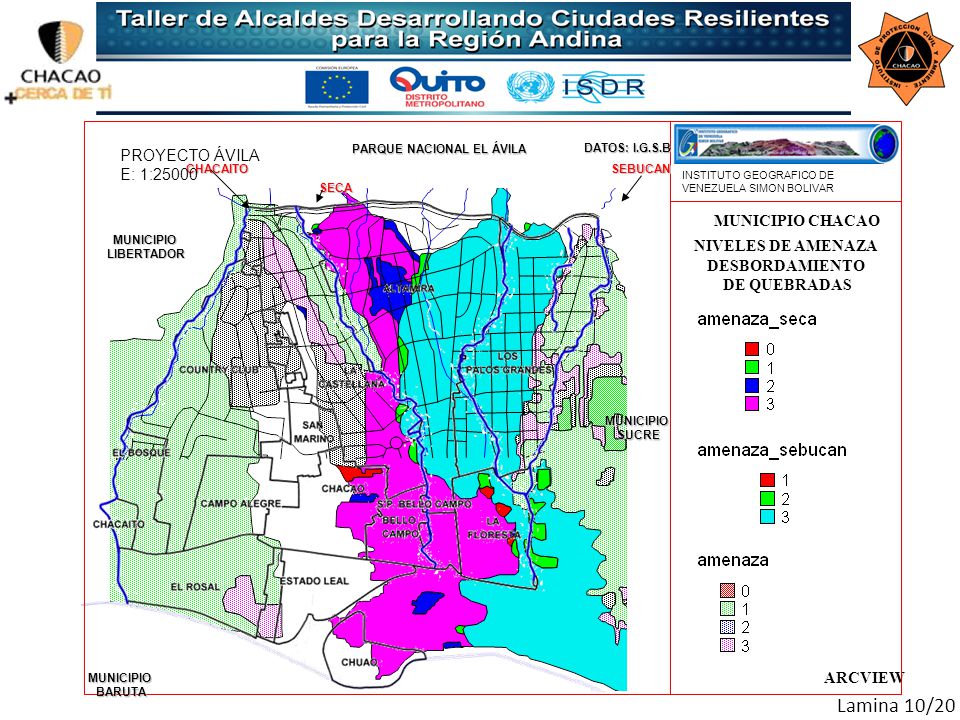

10 Lamina 10/20 PROYECTO ÁVILA E: 1:25000 MUNICIPIO CHACAO
NIVELES DE AMENAZA DESBORDAMIENTO DE QUEBRADAS ARCVIEW SEBUCAN SECA CHACAITO DATOS: I.G.S.B PROYECTO ÁVILA E: 1:25000 PARQUE NACIONAL EL ÁVILA MUNICIPIO SUCRE LIBERTADOR BARUTA INSTITUTO GEOGRAFICO DE VENEZUELA SIMON BOLIVAR Lamina 10/20

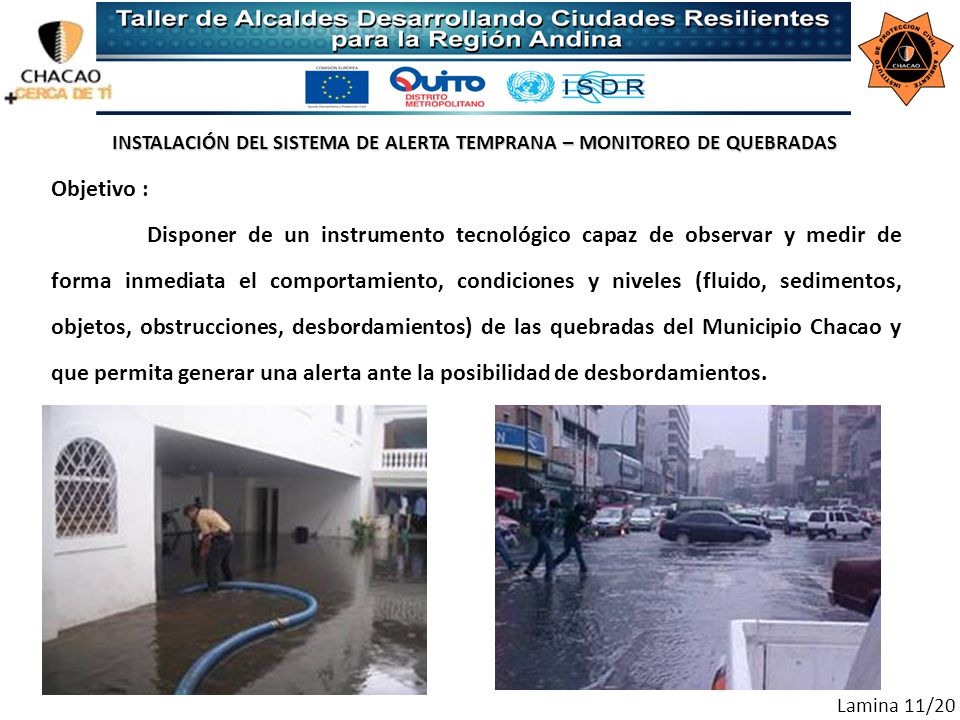

11 INSTALACIÓN DEL SISTEMA DE ALERTA TEMPRANA – MONITOREO DE QUEBRADAS
Objetivo : Disponer de un instrumento tecnológico capaz de observar y medir de forma inmediata el comportamiento, condiciones y niveles (fluido, sedimentos, objetos, obstrucciones, desbordamientos) de las quebradas del Municipio Chacao y que permita generar una alerta ante la posibilidad de desbordamientos. Lamina 11/20

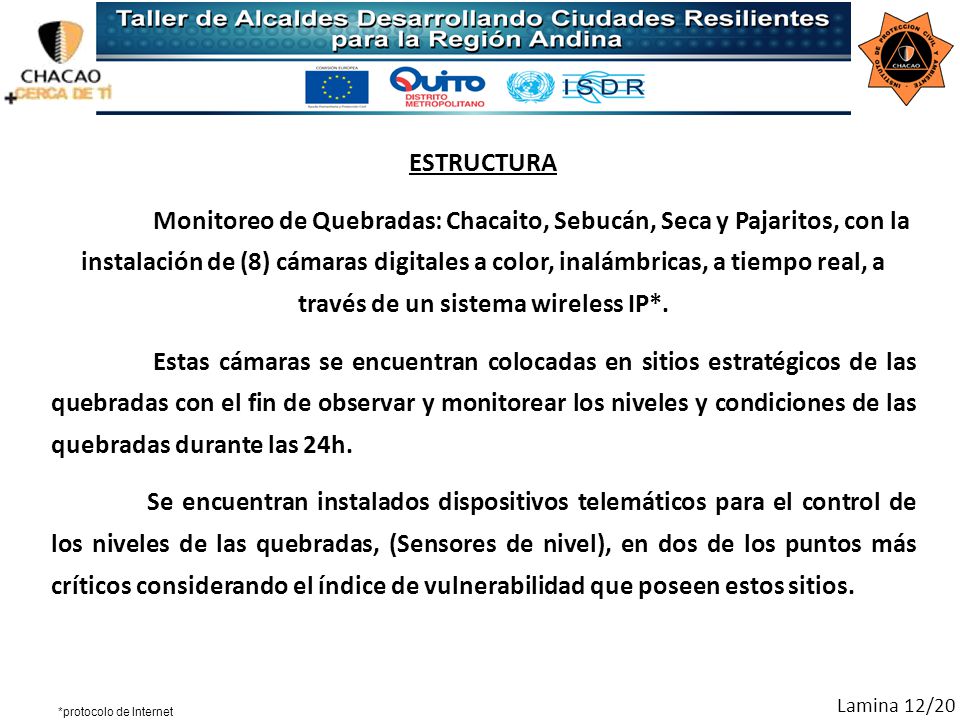

12 ESTRUCTURA Monitoreo de Quebradas: Chacaito, Sebucán, Seca y Pajaritos, con la instalación de (8) cámaras digitales a color, inalámbricas, a tiempo real, a través de un sistema wireless IP*. Estas cámaras se encuentran colocadas en sitios estratégicos de las quebradas con el fin de observar y monitorear los niveles y condiciones de las quebradas durante las 24h. Se encuentran instalados dispositivos telemáticos para el control de los niveles de las quebradas, (Sensores de nivel), en dos de los puntos más críticos considerando el índice de vulnerabilidad que poseen estos sitios. Lamina 12/20 *protocolo de Internet

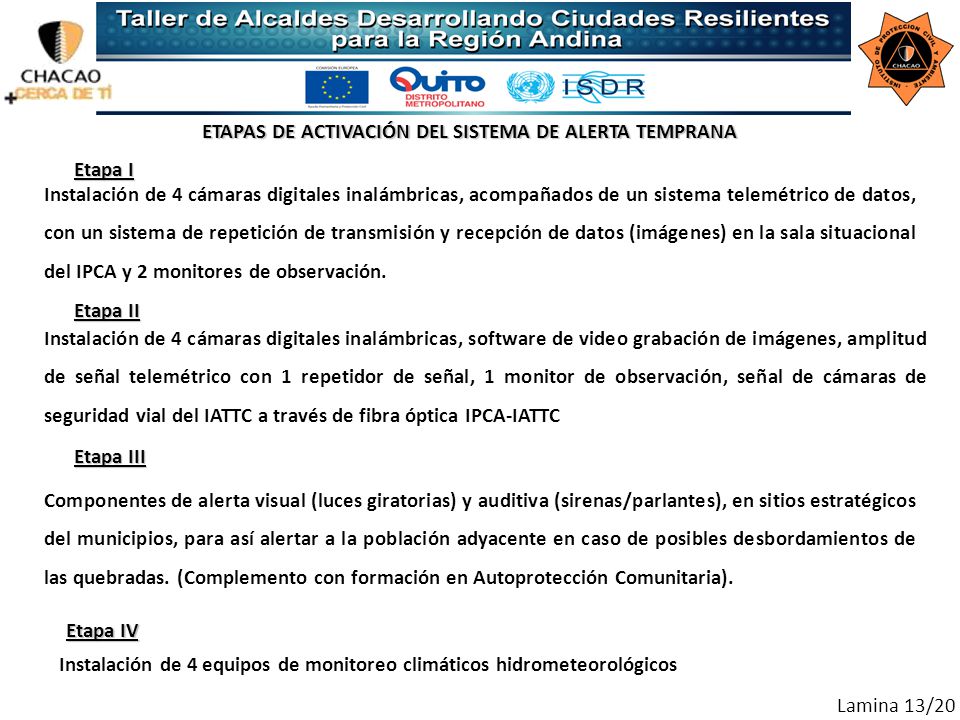

13 ETAPAS DE ACTIVACIÓN DEL SISTEMA DE ALERTA TEMPRANA
Etapa I Instalación de 4 cámaras digitales inalámbricas, acompañados de un sistema telemétrico de datos, con un sistema de repetición de transmisión y recepción de datos (imágenes) en la sala situacional del IPCA y 2 monitores de observación. Etapa II Instalación de 4 cámaras digitales inalámbricas, software de video grabación de imágenes, amplitud de señal telemétrico con 1 repetidor de señal, 1 monitor de observación, señal de cámaras de seguridad vial del IATTC a través de fibra óptica IPCA-IATTC Etapa III Componentes de alerta visual (luces giratorias) y auditiva (sirenas/parlantes), en sitios estratégicos del municipios, para así alertar a la población adyacente en caso de posibles desbordamientos de las quebradas. (Complemento con formación en Autoprotección Comunitaria). Etapa IV Instalación de 4 equipos de monitoreo climáticos hidrometeorológicos Lamina 13/20

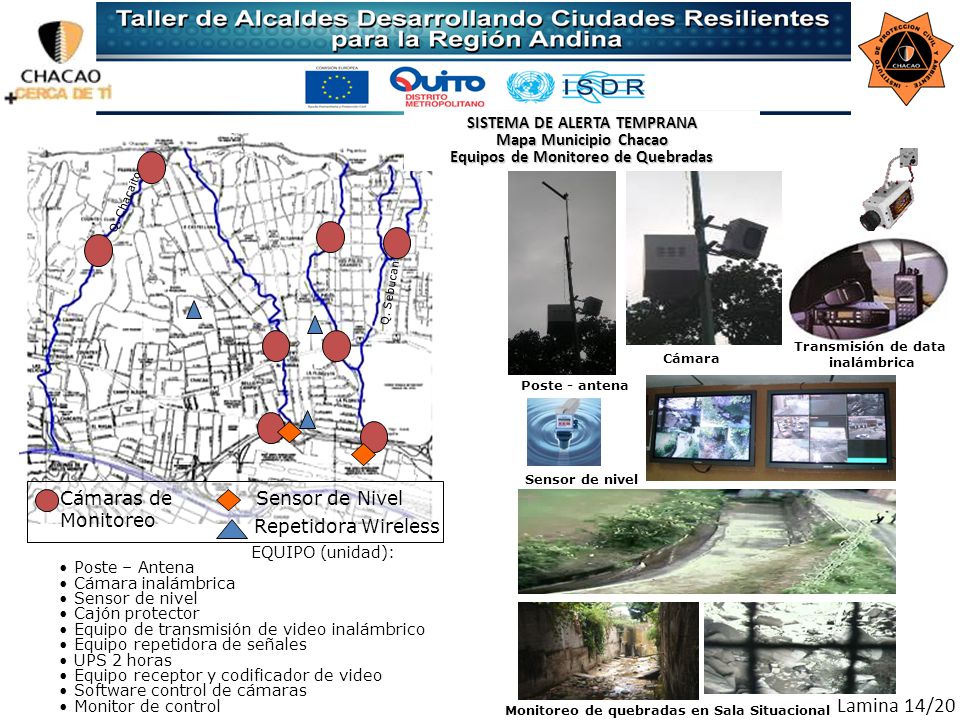

14 Lamina 14/20 Cámaras de Monitoreo Sensor de Nivel Repetidora Wireless
SISTEMA DE ALERTA TEMPRANA Mapa Municipio Chacao Equipos de Monitoreo de Quebradas Q. Chacaito Q. Sebucan Transmisión de data inalámbrica Cámara Poste - antena Sensor de nivel Cámaras de Monitoreo Sensor de Nivel Repetidora Wireless EQUIPO (unidad): Poste – Antena Cámara inalámbrica Sensor de nivel Cajón protector Equipo de transmisión de video inalámbrico Equipo repetidora de señales UPS 2 horas Equipo receptor y codificador de video Software control de cámaras Monitor de control Lamina 14/20 Monitoreo de quebradas en Sala Situacional

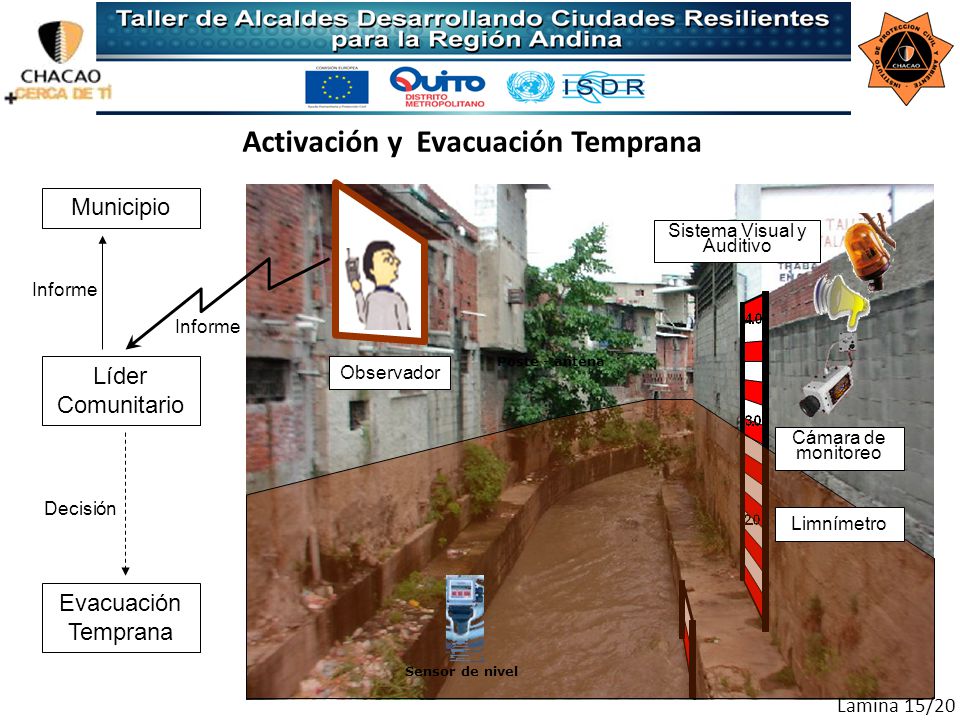

15 Activación y Evacuación Temprana
Municipio Sistema Visual y Auditivo Informe Informe Poste - antena Líder Comunitario Observador Cámara de monitoreo Decisión Limnímetro Evacuación Temprana Sensor de nivel Lamina 15/20

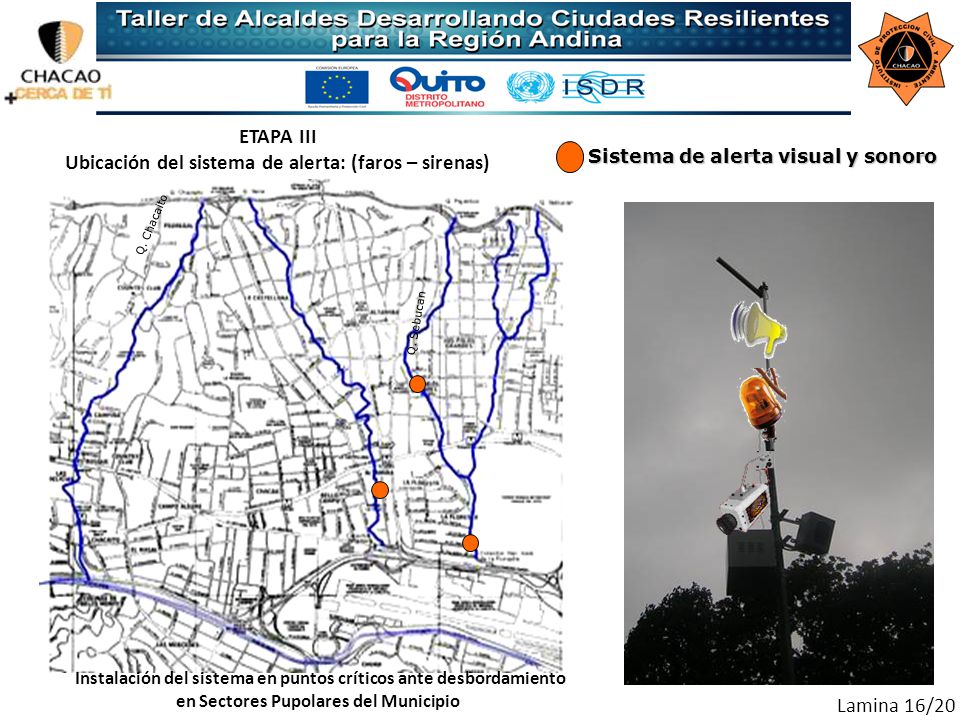

16 ETAPA III Ubicación del sistema de alerta: (faros – sirenas)
Sistema de alerta visual y sonoro Q. Chacaito Q. Sebucan Instalación del sistema en puntos críticos ante desbordamiento en Sectores Pupolares del Municipio Lamina 16/20

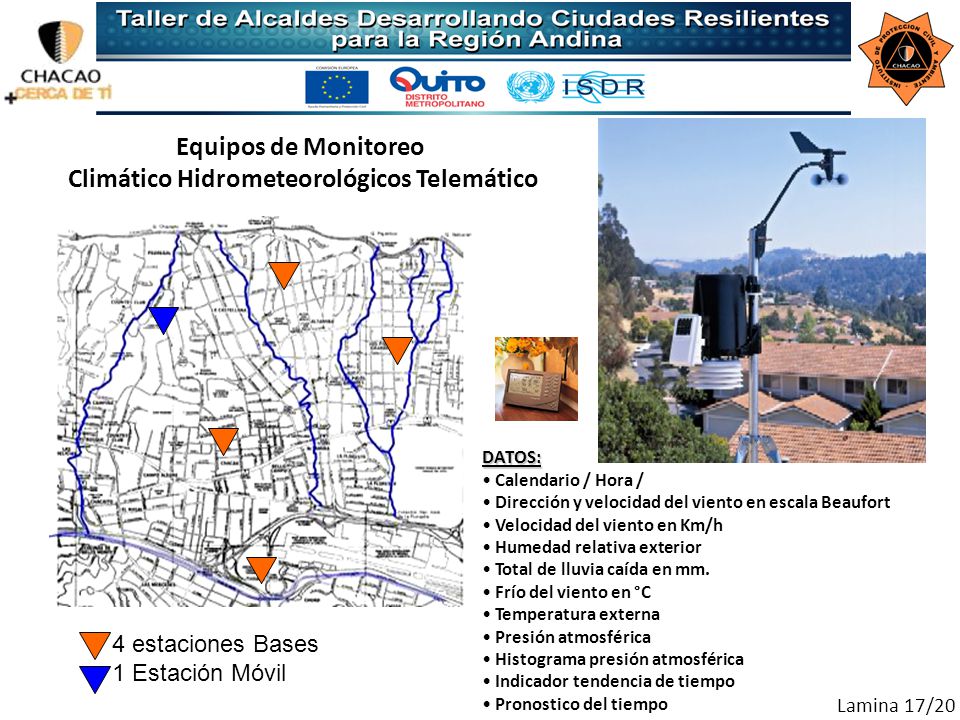

17 Climático Hidrometeorológicos Telemático
Equipos de Monitoreo Climático Hidrometeorológicos Telemático DATOS: Calendario / Hora / Dirección y velocidad del viento en escala Beaufort Velocidad del viento en Km/h Humedad relativa exterior Total de lluvia caída en mm. Frío del viento en °C Temperatura externa Presión atmosférica Histograma presión atmosférica Indicador tendencia de tiempo Pronostico del tiempo 4 estaciones Bases 1 Estación Móvil Lamina 17/20

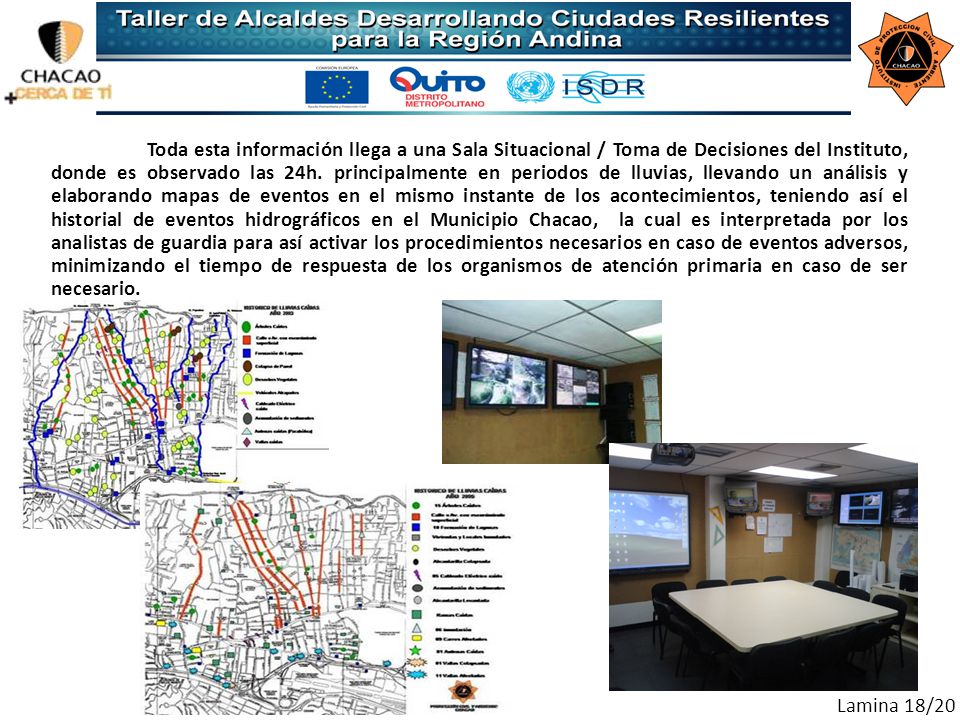

18 Toda esta información llega a una Sala Situacional / Toma de Decisiones del Instituto, donde es observado las 24h. principalmente en periodos de lluvias, llevando un análisis y elaborando mapas de eventos en el mismo instante de los acontecimientos, teniendo así el historial de eventos hidrográficos en el Municipio Chacao, la cual es interpretada por los analistas de guardia para así activar los procedimientos necesarios en caso de eventos adversos, minimizando el tiempo de respuesta de los organismos de atención primaria en caso de ser necesario. Lamina 18/20

19 GRACIAS por su atención
Lamina 19/20

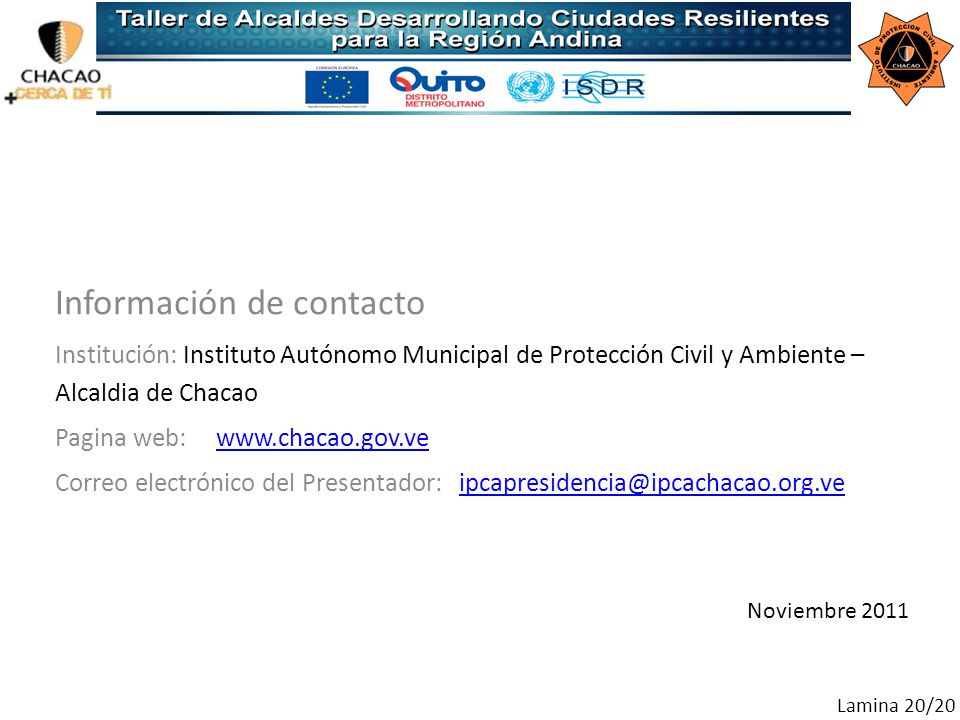

20 Información de contacto
Institución: Instituto Autónomo Municipal de Protección Civil y Ambiente – Alcaldia de Chacao Pagina web: Correo electrónico del Presentador: Noviembre 2011 Lamina 20/20
