Objetivo de la Sesión. Al concluir esta sesión manejaras los principales sistemas de numeración.

Presentación del tema: "Objetivo de la Sesión. Al concluir esta sesión manejaras los principales sistemas de numeración."— Transcripción de la presentación:

1 Objetivo de la Sesión. Al concluir esta sesión manejaras los principales sistemas de numeración

2 Mapa Conceptual de la Sesión.
Sistemas de Numeración Conversión entre bases Sistema binario Sistema octal Sistema hexadecimal Sistema Binario Integrado por Sistema decimal

3 ¿Qué son los sistemas de numeración ?
Un sistema de numeración es un conjunto de símbolos y reglas que permiten representar datos numéricos. Los sistemas de numeración actuales son sistemas de tipo posicional, que se caracterizan porque cada elemento tiene valor distinto según la posición que ocupa en la cifra o cantidad representada. MSD – Most Significant Digit (Digito más significativo) LSD – Least Significant Digit (Digito menos significativo)

4 Sistemas de Numeración
Un sistema de numeración en base b utiliza para representar los números un alfabeto compuesto por b símbolos o cifras Ejemplos: b = 10 (decimal) {0,1,2,3,4,5,6,7,8,9} b = 16 (hexadecimal) {0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F} b = 2 (binario) {0,1} El número se expresa mediante una secuencia de cifras: N  ... n4 n3 n2 n1 n0 n-1 n-2 n-3 ... El valor de cada cifra depende de la cifra en sí y de la posición que ocupa en la secuencia

5 ¿A que nos referimos con conversión entre bases?
La forma más comúnmente usada para realizar la conversión entre diferentes bases es utilizando el sistema posicional; el valor significativo asignado a cada digito es una cantidad que está en función de su posición. N = dp-1np dp-2np-2 + … + d0n0 + d-(q-1) + d-(q-2)n-(q-2) Forma compacta d  son los dígitos (coeficientes del número) n  la base del sistema P  el número de dígitos externos q  el número de dígitos fraccionarios El digito más a la derecha se le conoce como menos significativo El dígito más a la izquierda se le conoce como más significativo N = dini djn-(j)

6 La siguiente tabla muestra los sistemas numéricos más comunes y su relación.
Decimal Binario Octal Hexadecimal 1 2 3 4 5 6 7 8 10 9 11 12 A 13 B 14 C 15 D 16 E 17 F

7 Sistema Decimal Emplea diez diferentes dígitos { 0,1,2,3,4,5,6,7,8,9 }
Por esto se dice que la base del sistema decimal es diez. Ejemplo. Representar el número en forma posicional. Datos: 4 dígitos, p = 4 y 2 dígitos fraccionarios q=2 = di 10i dj 10 –(i) = [ 7x x x x103 ] + [ 2x x10-2 ] = [ 7x x x x1000 ] + [ 2/ /100 ] = [ ] + [ ] =

8 Conversión de decimal a binario
El método para convertir un número decimal a binario es el método de divisiones sucesivas. Dividir el numero decimal entre 2. El residuo (uno o cero) es el dígito menos significativo, el cual se almacena en un arreglo unidimensional. Dividir entre 2 el cociente de la división anterior, pero ahora el residuo se coloca en la siguiente posición de más significativo valor. Repetir el paso anterior y el residuo se coloca en la siguiente posición de más significativo valor. Repetir el paso anterior hasta obtener un cociente cero. Los números en el arreglo unidimensional se muestran de abajo hacia arriba.

9 Conversión de decimal a binario, ejemplo:
2610 = 0, = 0,00112 26, = 11010,00112 Fuente:Higinio Mora Mora;

10 Conversión de decimal a binario, ejemplo:
Convertir a ?2 17310 = Convertir a ?2 =

11 Conversión de decimal a Octal
Primer Método. [ ]10  [ ]2  [ ]8 Decimal a binario, de binario a octal Ejem. Convertir el número a base ()8 15310  [ ]2  2318 (en la lamina 7 podrá visualizar esta relación) Nota: La conversión de binario a octal se explicara con más detalle cuando se vea el sistema binario

12 Conversión de decimal a Octal
Segundo Método. De las divisiones sucesivas, consiste en dividir el número decimal entre 8 hasta que el cociente sea igual a cero. Convertir a ?8 = Convertir a ?8 =

13 Conversión de decimal a Hexadecimal

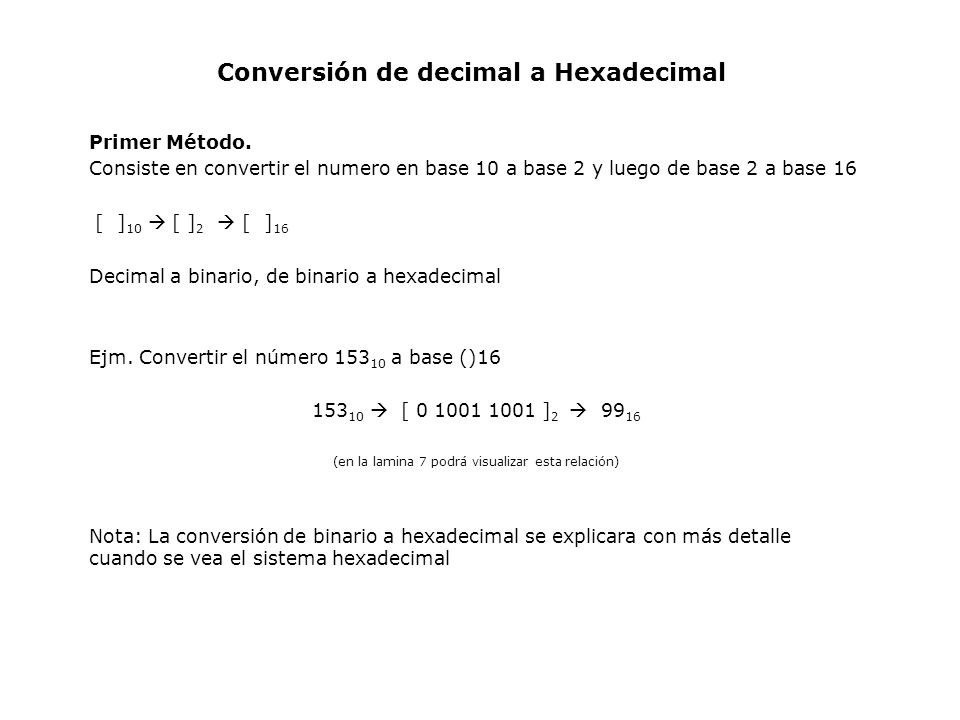

Primer Método. Consiste en convertir el numero en base 10 a base 2 y luego de base 2 a base 16 [ ]10  [ ]2  [ ]16 Decimal a binario, de binario a hexadecimal Ejm. Convertir el número a base ()16 15310  [ ]2  9916 (en la lamina 7 podrá visualizar esta relación) Nota: La conversión de binario a hexadecimal se explicara con más detalle cuando se vea el sistema hexadecimal

14 Conversión de decimal a Hexadecimal
Segundo Método. Consiste en realizar divisiones sucesivas pero dividiendo entre 16 Convertir a ?16 B = 288B16

15 Sistema Binario El sistema de numeración binario utiliza sólo dos dígitos, el cero (0) y el uno (1). En una cifra binaria, cada dígito tiene distinto valor dependiendo de la posición que ocupe. El valor de cada posición es el de una potencia de base 2, elevada a un exponente igual a la posición del dígito menos uno. Se puede observar que, tal y como ocurría con el sistema decimal, la base de la potencia coincide con la cantidad de dígitos utilizados (2) para representar los números. Representar el número (1010)2 en forma posicional. Tiene cuatro dígitos enteros p=4 y 0 dígitos fraccionarios. (1010)2 = di2i d-j 2 –(i = d020 + d121 + d222 + d323 + d424 = 0 x x x x 8 (1010)2 = (10)10

16 Conversión de binario a decimal, ejemplo:
Convertir el número (11011) a decimal = 1 x x x x x 20 = = 2710

17 Conversión de binario a octal
Se forman bloques de tres bits, cada uno a partir del punto. Por tanto, el modo de conver­tir un número entre estos sistemas de numeración equivale a "expandir" cada dígito octal a tres dígitos bi­narios, o en "contraer" grupos de tres caracteres binarios a su correspondiente dígito octal. Convertir el siguiente numero binario a octal: a ()8 Por lo tanto = Binario Octal 1 2 3 4 5 6 7 Fuente:Higinio Mora Mora;

18 Conversión de binario a hexadecimal
La conversión entre números hexadecimales y binarios se realiza "expandiendo" o "con­trayendo" cada dígito hexadecimal a cuatro dígitos binarios., tanto a la derecha como a la izquierda del punto. Binario Hexadecimal 1 2 3 4 5 6 7 8 9 A B C D E F Convertir el siguiente numero binario a octal: a ()16 A B Por lo tanto = 3 A B16 Fuente:Higinio Mora Mora;

19 corresponde a 3 binarias
Sistema Octal En el sistema de numeración octal, los números se representan mediante ocho dígitos diferentes: 0, 1, 2, 3, 4, 5, 6 y 7. Cada dígito tiene, naturalmente, un valor distinto dependiendo del lu­gar que ocupen. El valor de cada una de las posiciones viene determinado por las potencias de base 8. Correspondencia con el binario: 8 = 23  Una cifra en octal corresponde a 3 binarias Ejemplos: = (Binario a Octal) = (Octal a Binario) Conversión Decimal – Octal  Fuente:Higinio Mora Mora;

20 Sistema Hexadecimal En el sistema hexadecimal los números se representan con dieciséis símbolos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E y F. Se utilizan los caracteres A, B, C, D, E y F representando las cantidades decima­les 10, 11, 12, 13, 14 y 15 respectivamente, porque no hay dígitos mayores que 9 en el sistema decimal. El valor de cada uno de estos símbolos depende, como es lógico, de su posición, que se calcula mediante potencias de base 16. Correspondencia con el binario: 16 = 24  Una cifra en hexadecimal corresponde a 4 binarias Binario Hexadecimal 1 2 3 4 5 6 7 8 9 A B C D E F

21 Sistema Hexadecimal Ejemplos 10010111011111.10111012 = 25DF.BAH
Conversión Decimal - Hexadecimal  1115.CA3D16 273 5 53 117 4373 17 113 16 1 Fuente:Higinio Mora Mora;

22 Actividad de sesión 3 UNIDAD 2. Sistemas de numeración
Tipo de actividad: Test Memorama (Arrastre01) Descripción: La carta con la respuesta correcta. Propósito: Autoevaluar tus conocimientos sobre lo visto hasta ahora. El número 425 en forma posicional Convertir de hexadecimal a decimal D52 Convertir de binario a hexadecimal Convertir de binario a octal Convertir de decimal a binario 258 [Se desea que el alumno pueda realizar el test y el sistema le informe acerca de la veracidad de sus respuestas] 3410 176.04 =425 A7.EC

23 Conclusiones En este momento eres capaz comprender lo que es un microprocesador y reconocer los elementos que lo integran Ingresa al link y ejercita, estudia el primer capitulo para reafirmar tus conocimientos.

24 Lo que veremos en la sesión próxima.
En la siguiente sesión conoceremos aritmética binaria

25 GLOSARIO sistemas posicionales. se caracterizan porque un símbo­lo tiene distinto valor según la posición que ocupa en la cifra. Bit: 0 ó 1

26 Referencias de Consulta
Tocci, Ronald J y Widmer Neals. Sistemas Digitales, Octava Edición. Ed. Pearson Educación. Mexico 2003 DE MIGUEL, Miguel, Arquitectura de computadoras, Teoría y ejercicios resueltos, España, Alfa omega-Rama, 2002.

27 ¡Enhorabuena! Has concluido la Sesión 3 de la Asignatura Arquitectura de Computadoras, correspondiente al Cuarto Cuatrimestre. Continúa incrementando tus conocimientos, revisa tu siguiente sesión programada.
