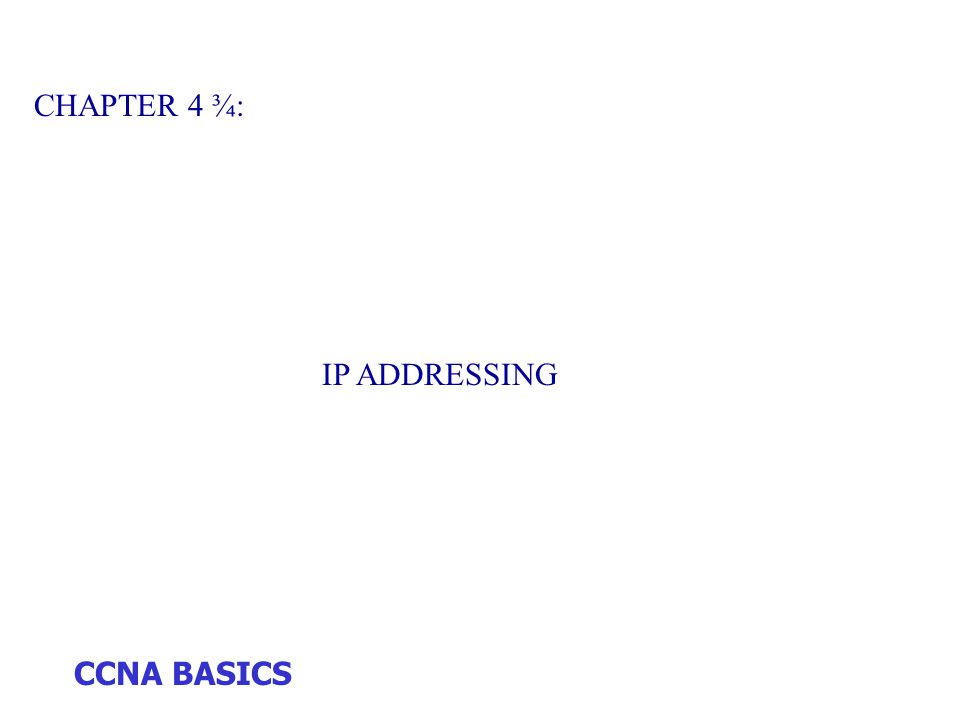

1 CCNA BASICS CHAPTER 4 ¾: IP ADDRESSING

2 CCNA BASICS SOME BASIC BASIS BASE 2 BASE 16 BASE 10

3 CCNA BASICS IP ADDRESSING - USED IN TCP/IP ENVIRONMETS - IP ADDRESS IS UNIQUE - A WAY TO LOCATE COMPUTERS WORLD WIDE - SEGMENT ORIENTED

4 CCNA BASICS Router Portion of Routing Table 192.168.1.0 255.255.255.0 192.168.1.1 192.168.2.0 255.255.255.0 192.168.2.1 192.168.3.0 255.255.255.0 192.168.3.1 192.168.4.0 255.255.255.0 192.168.4.1 192.168.5.0 255.255.255.0 192.168.5.1 192.168.6.0 255.255.255.0 192.168.6.1 192.168.7.0 255.255.255.0 192.168.7.1 192.168.8.0 255.255.255.0 192.168.8.1 ROUTING

5 CCNA BASICS Is destination local? Yes, add the destination MAC address No, add the Router’s MAC address Always add the destination’s IP address Is destination local? Yes, add the destination MAC address No, add the Router’s MAC address Always add the destination’s IP address Verify packet Decrease TTL Is destination local? Yes, add the destination MAC address No, add another Router’s MAC address Verify packet Decrease TTL Is destination local? Yes, add the destination MAC address No, add another Router’s MAC address Verify packet Verify IP address Send the packet up to the next layer Verify packet Verify IP address Send the packet up to the next layer Is destination local? Yes, add the destination MAC address No, add the router’s MAC address Always add the destination’s IP address Is destination local? Yes, add the destination MAC address No, add the router’s MAC address Always add the destination’s IP address Verify packet Verify IP address Send the packet up to the next layer Verify packet Verify IP address Send the packet up to the next layer Verify packet Decrease TTL Is destination local? Yes, add the destination MAC address No, add another router’s MAC address Router 2 Router 1 A A B B C C D D

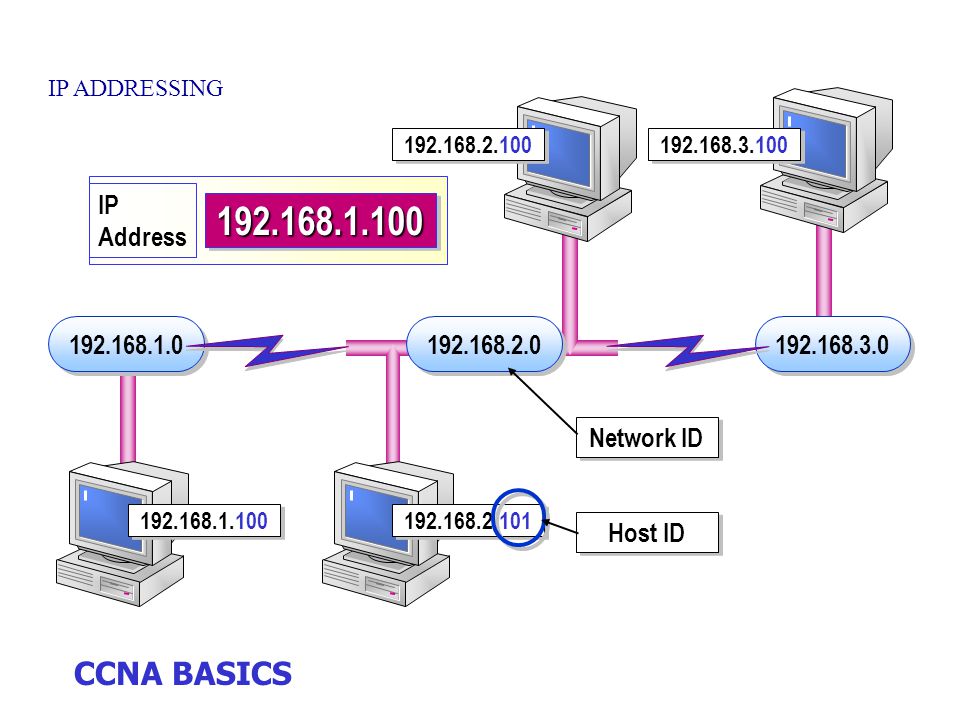

6 CCNA BASICS 192.168.1.0 192.168.3.0 192.168.1.100 192.168.2.101 192.168.2.100 192.168.3.100 192.168.2.0 192.168.1.100192.168.1.100 IP Address Host ID Network ID IP ADDRESSING

7 CCNA BASICS NET ID HOST ID 32 BITS IN DOTTED DECIMAL NOTATION MASK

8 CCNA BASICS ALL COMES OUT FROM THIS: CLASS A: IP BEGINS WITH 0 CLASS B: IP BEGINS WITH 10 CLASS C: IP BEGINS WITH 110 CLASS D: IP BEGINS WITH 1110 CLASS E: IP BEGINS WITH 1111

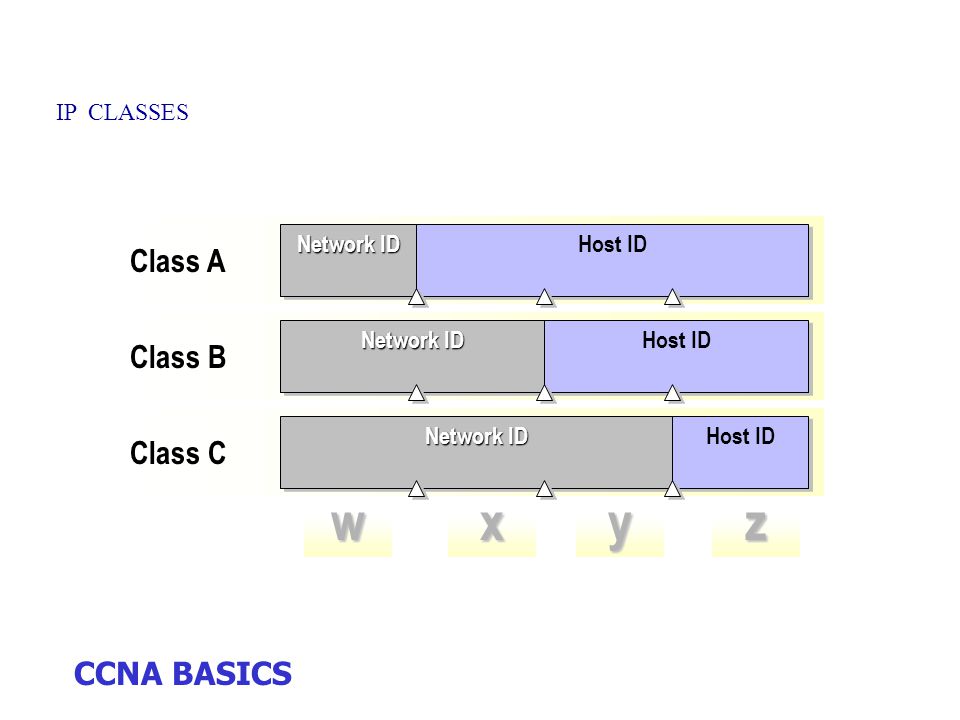

9 CCNA BASICS wxyz Class A Network ID Host ID Class B Network ID Host ID Class C Network ID Host ID IP CLASSES

10 CCNA BASICS wxyz Class A 255255 0 0 0 Class B 255 255 255 255 0 0 Class C 255 255 255 255 255 255 0 0 DEFAULT SUBNET MASKS

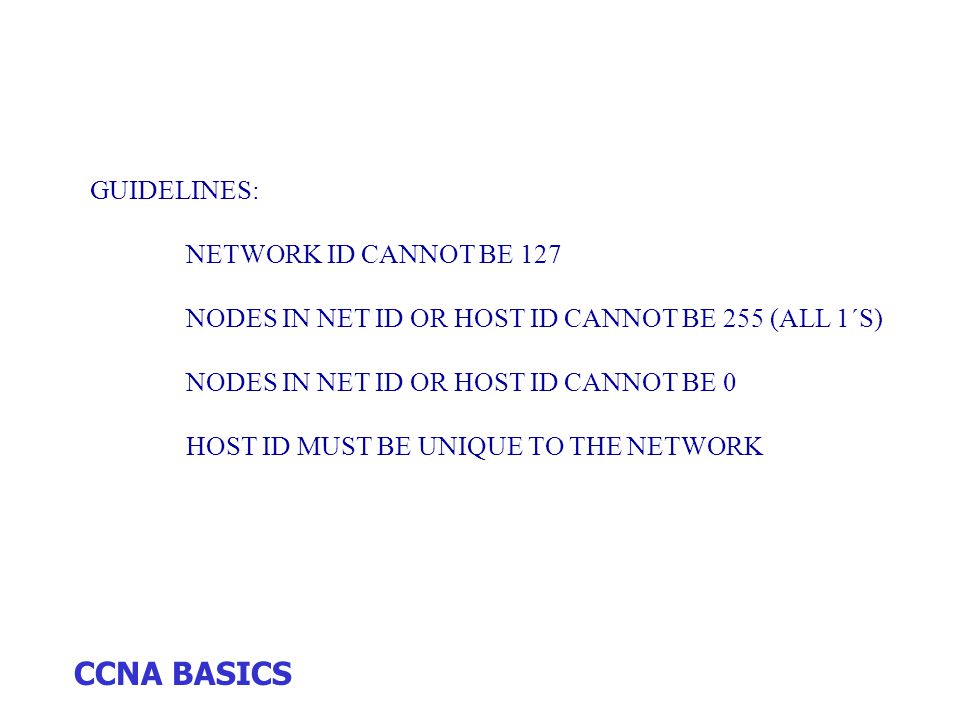

11 CCNA BASICS GUIDELINES: NETWORK ID CANNOT BE 127 NODES IN NET ID OR HOST ID CANNOT BE 255 (ALL 1´S) NODES IN NET ID OR HOST ID CANNOT BE 0 HOST ID MUST BE UNIQUE TO THE NETWORK

12 CCNA BASICS PRACTICE EXAM

13 CCNA BASICS

14

15

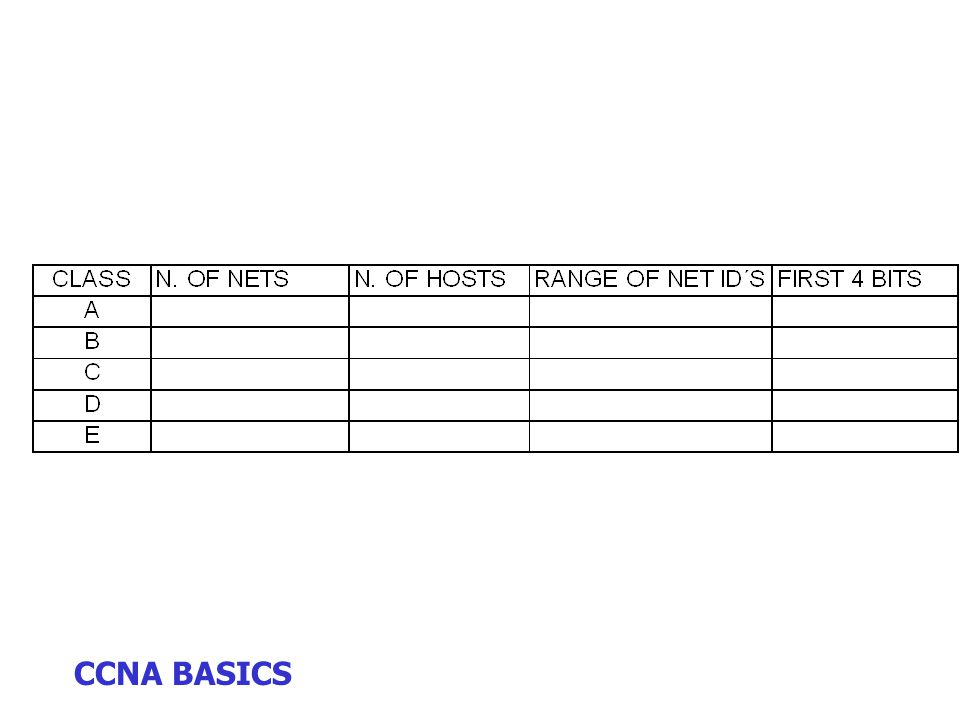

16 CAN THIS BE IP´S ON TWO HOSTS ON THE SAME NET? 172.16.20.89 172.16.89.20 10.23.30.129 10.98.134.43 198.45.60.34 198.45.61.35 200.200.98.3 200.200.56.3 125.34.12.8 125.215.34.6 127.0.0.1 127.0.0.2 236.45.45.45 120.23.56.12 120.24.56.13 241.19.23.67 241.19.23.100 176.99.123.0 176.99.0.234 199.12.165.0 199.12.165.1

17 CCNA BASICS CHAPTER 4 5/6 SUBNETTING

18 CCNA BASICS

19

20

21

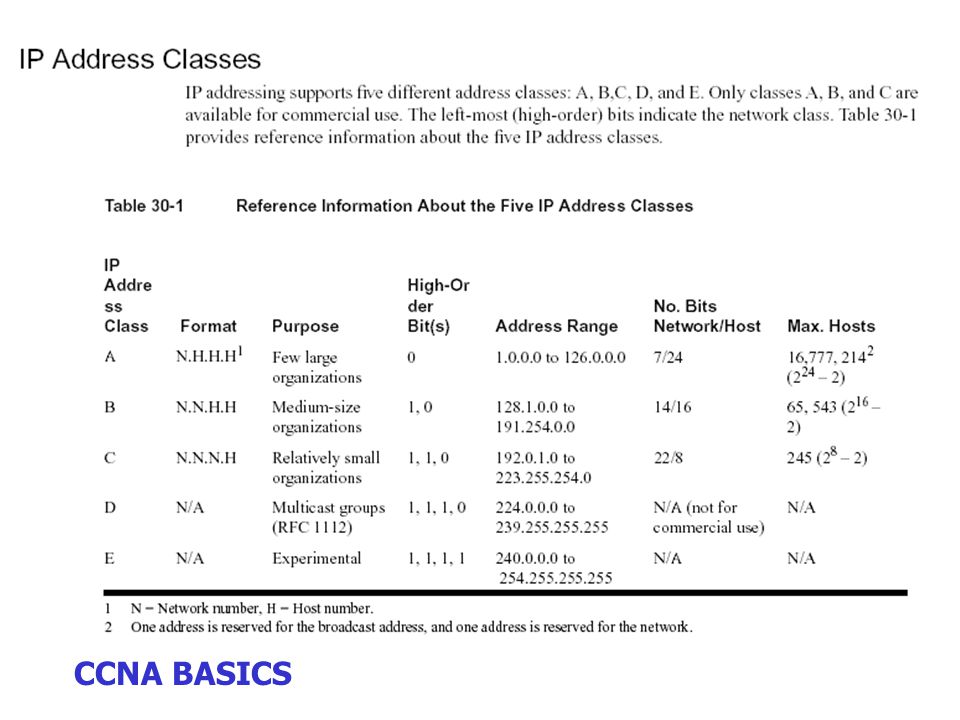

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

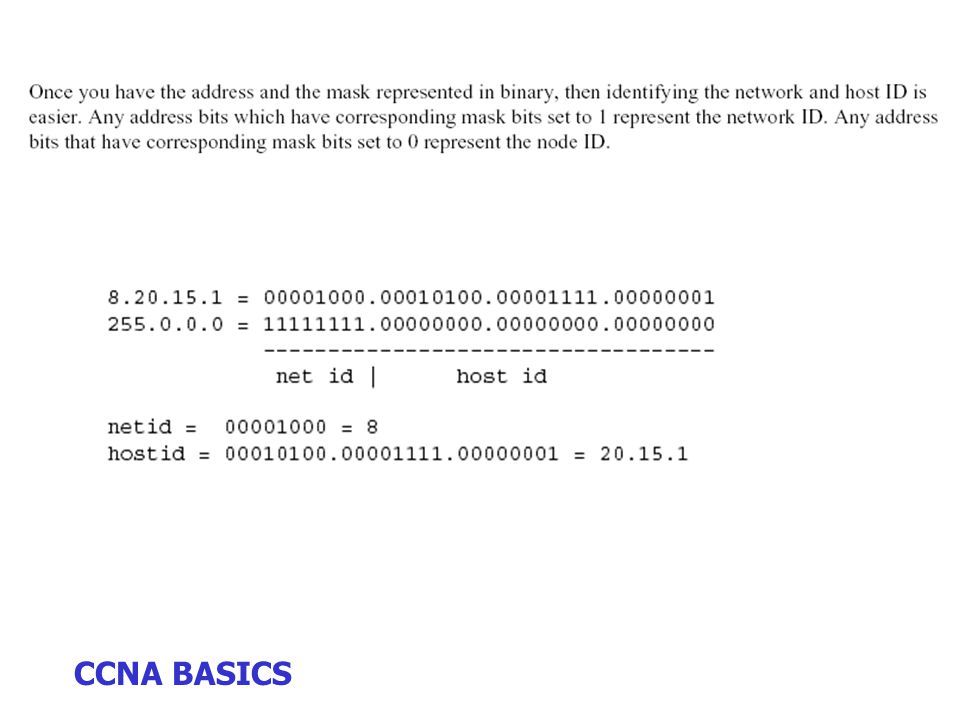

37

38

39

40

41

42

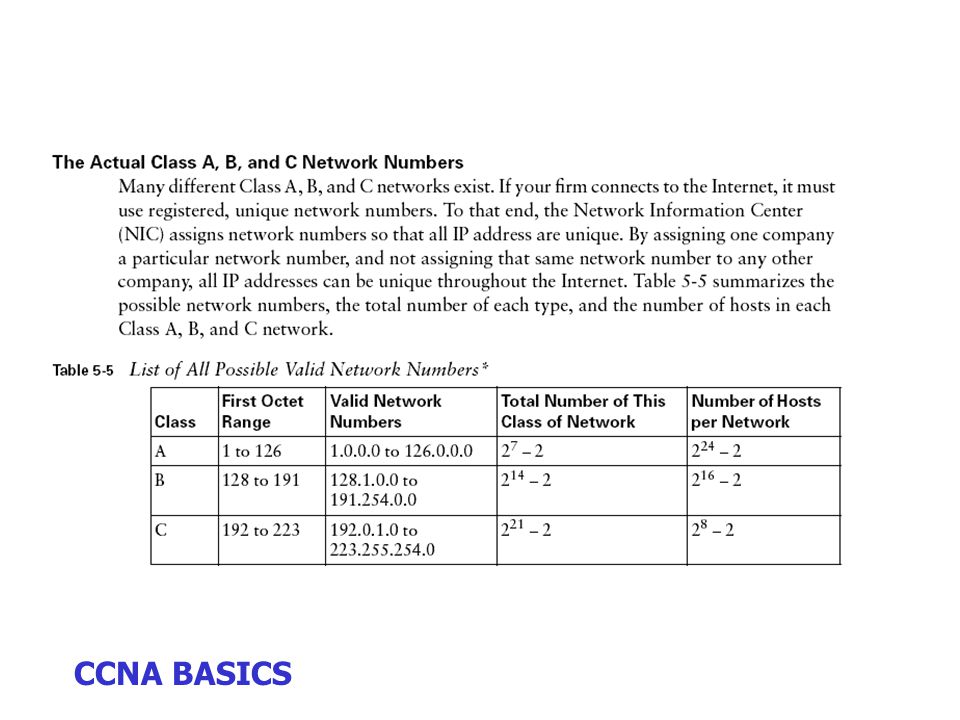

43

44 SUBNET MASK CODE 1S = Positions Rrepresenting Network or Subnet addresses 0S = Positions Representing host address

45 CCNA BASICS Binary numbering convention Position / value128 64 32 16 8 4 2 1 Binary example: Decimal Equivalent

46 CCNA BASICS The “bits to play with table”

47 CCNA BASICS 1. CONVIERTA EL IP EN CUESTION A BINARIO ASI COMO LA MASCARA DE RED. 2. DIBUJE UNA LINEA IMAGINARIA EN EL ULTIMO 1 DE LA MASCARA DE RED DONDE TERMINAN 1 CONSECUTIVOS 3.COPIE EL IP HOST A SUBNET Y LLENE DE CEROS A PARTIR DE LA LINEA IMAGINARIA Y RELLENO DE 0 EL RESULTADO SERA SU SUBNET 4. EL SUBNET SE COPIA A BROADCAST Y RELLENA A PARTIR DE LA LINEA IMAGINARIA POR PUROS UNOS PARA GENERAR EL ULTIMO RANGO. BRODCAST 5. COPIA EL SUBNET A PRIMERO Y ADICIONA 1 AL ULTIMO BIT Y OBTIENE EL PRIMER ASIGNABLE.

48 CCNA BASICS 32 by 32 or 16 by 16 to find out ranges

49 CCNA BASICS NO EXAM THIS TIME... (THIS TIME!!!)

50 CCNA BASICS NO EXAM...BUT SOME EXERCISES!!

51 CCNA BASICS WHICH OF THE FOLLOWING ARE HOST ASIGNABLE IP´S? 192.168.25.18/25 143.200.200.240/29 100.23.15.183/29 15.18.236.0/22 80.236.15.119/11 250.18.43.20/23 1.252.13.26/13 15.19.48.30/30 25.25.19.4/12 129.127.0.115/25 127.213.46.52/18 200.136.43.80/25 119.20.49.81/25 200.39.93.21/27

52 CCNA BASICS 170.16.224.18/20170.16.224.112/22170.16.231.18/20 170.16.231.39/21170.16.247.99/19170.16.234.19/21 170.16.232.39/21170.16.235.39/21170.16.230.39/21 170.16.230.29/21 QUIEN SE VE? CAMBIA MASCARAS.

53 CCNA BASICS 170.16.177.50/23170.16.177.235/27170.16.177.180/23 170.16.177.231/29170.16.177.75/22170.16.183.49/21 170.16.176.43/21170.16.183.15/22170.16.177.199/21 170.16.177.3/22170.16.180.90/22170.16.180.44/20

54 CCNA BASICS Asignar los 15 primeros hosts asignables a la red 195.28.99.0/27

55 CCNA BASICS Asignar la mascara a la red 150.120.0.0 para tener 70 subredes o más con el mayor numero de hosts por subred.

56 CCNA BASICS Asignar la mascara a la red 128.120.0.0 para tener al menos 400 hosts por subred y el maximo de subredes posibles

57 CCNA BASICS Determinar el net id, el numero de hosts, el numero de subredes, broadcast y rango de ip’s validas alrededor de las siguientes ip’s 129.15.18.39/26 200.29.15.42/29 36.15.18.143/22 195.48.52.18/27 199.15.15.15/25 203.43.18.69/26 240.43.45.9/28 139.200.195.139/28 99.99.192.168/28

58 CCNA BASICS Asignar ip’s a los hosts de la red 192.168.252.0 en el menor rango posible considerando el numero de maquinas con que se cuenta y que se prevee un crecimiento en este numero de hasta un 11% anual en los siguientes dos años. Se desea que las computadoras de cada area se vean entre si pero no se vean entre areas diferentes.

59 CCNA BASICS Cuantos routers hay entre los siguientes servidores, considerando que estos pueden compartir informacion y que sus ip’s son los siguientes: 119.12.200.4/18 119.12.208.14/18 119.15.200.8/16 119.15.200.7/16 119.12.200.6/19 119.12.200.16/19

60 CCNA BASICS Una maquina cuyo net id según su clase es 192.192.3.0 se encuentra en la sexta subred asignable según su ip y submascara actuales. Al cambiar su mascara a 255.255.255.224, esta maquina sera el decimo host asignable en su nuevo segmento, ( al mantener su actual ip). Cual es el ip y la mascara antes del cambio de esta maquina?

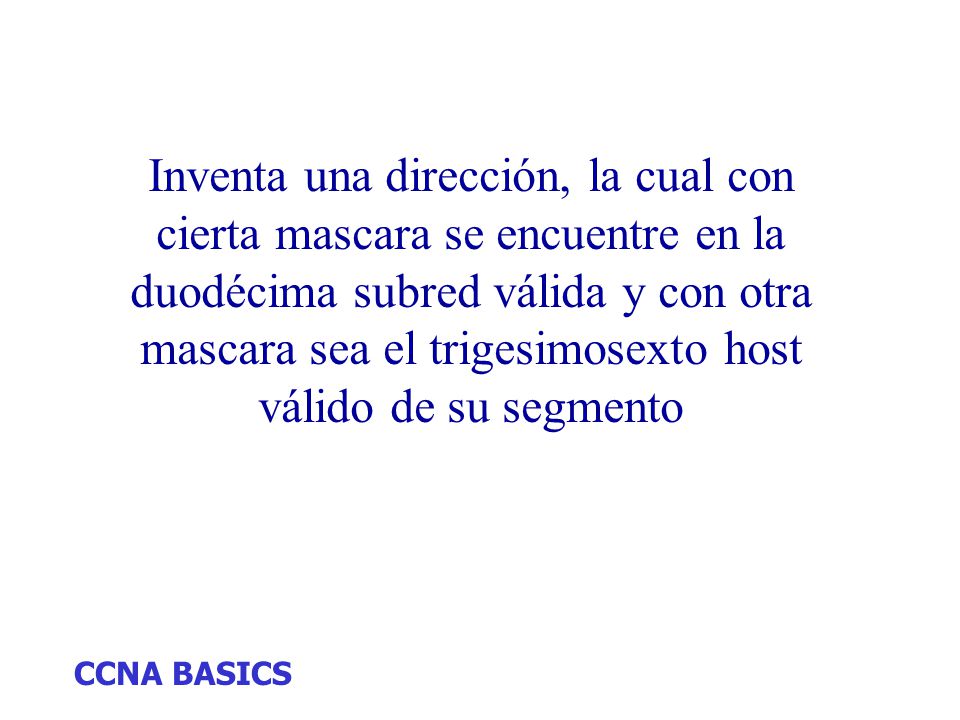

61 CCNA BASICS Inventa una dirección, la cual con cierta mascara se encuentre en la duodécima subred válida y con otra mascara sea el trigesimosexto host válido de su segmento
