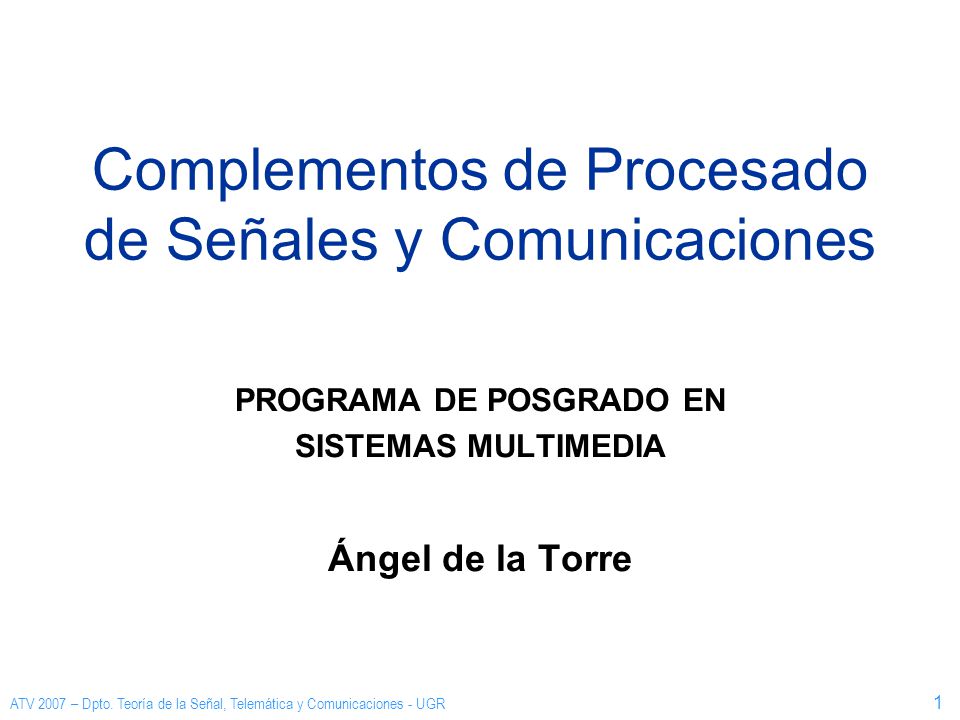

PROGRAMA DE POSGRADO EN SISTEMAS MULTIMEDIA Ángel de la Torre ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

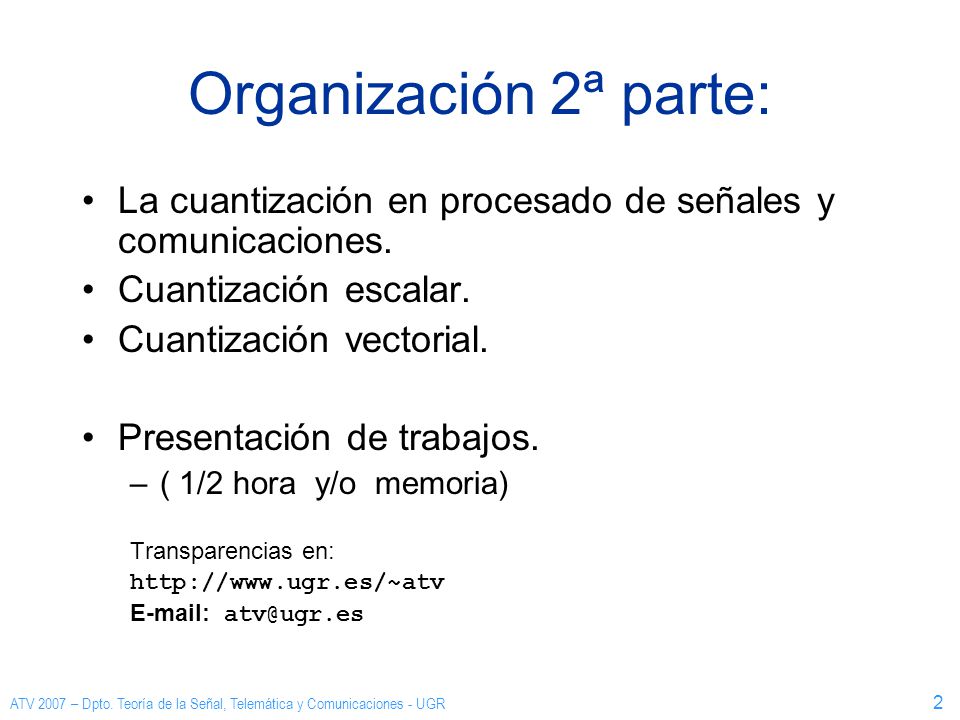

2 Organización 2ª parte: La cuantización en procesado de señales y comunicaciones. Cuantización escalar. Cuantización vectorial. Presentación de trabajos. ( 1/2 hora y/o memoria) Transparencias en: ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

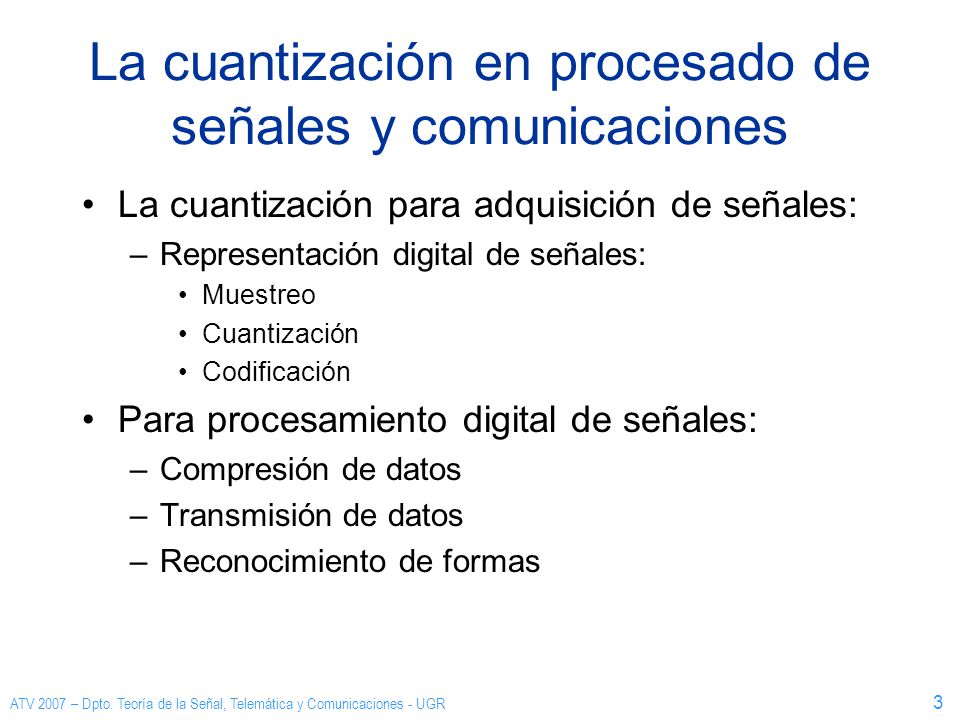

3 La cuantización en procesado de señales y comunicaciones
La cuantización para adquisición de señales: Representación digital de señales: Muestreo Cuantización Codificación Para procesamiento digital de señales: Compresión de datos Transmisión de datos Reconocimiento de formas ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

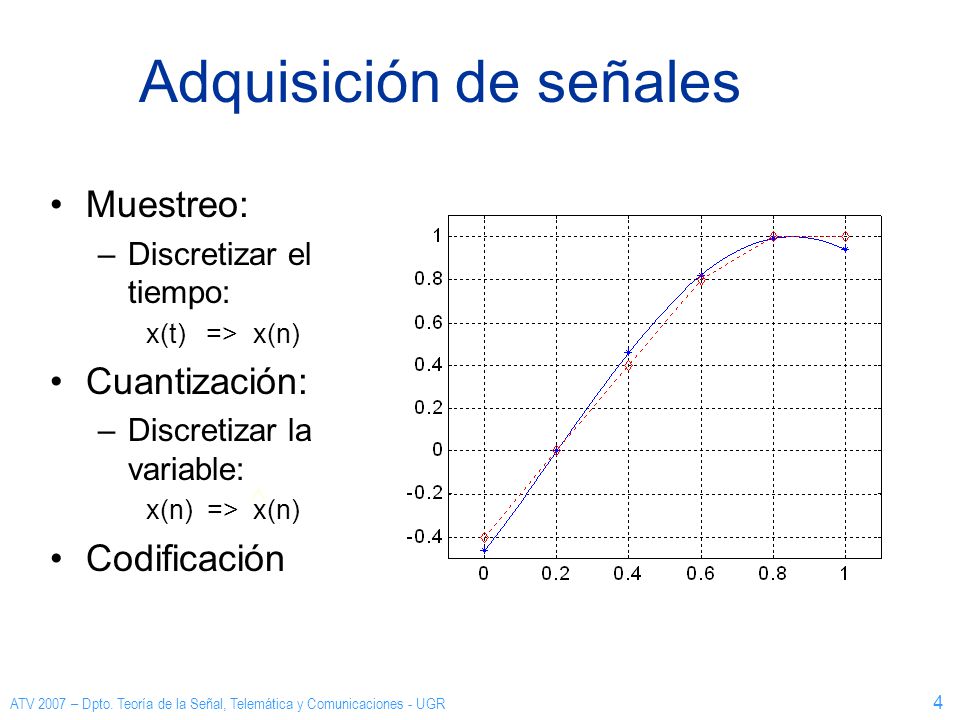

4 Adquisición de señales
Muestreo: Discretizar el tiempo: x(t) => x(n) Cuantización: Discretizar la variable: x(n) => x(n) Codificación ^ ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

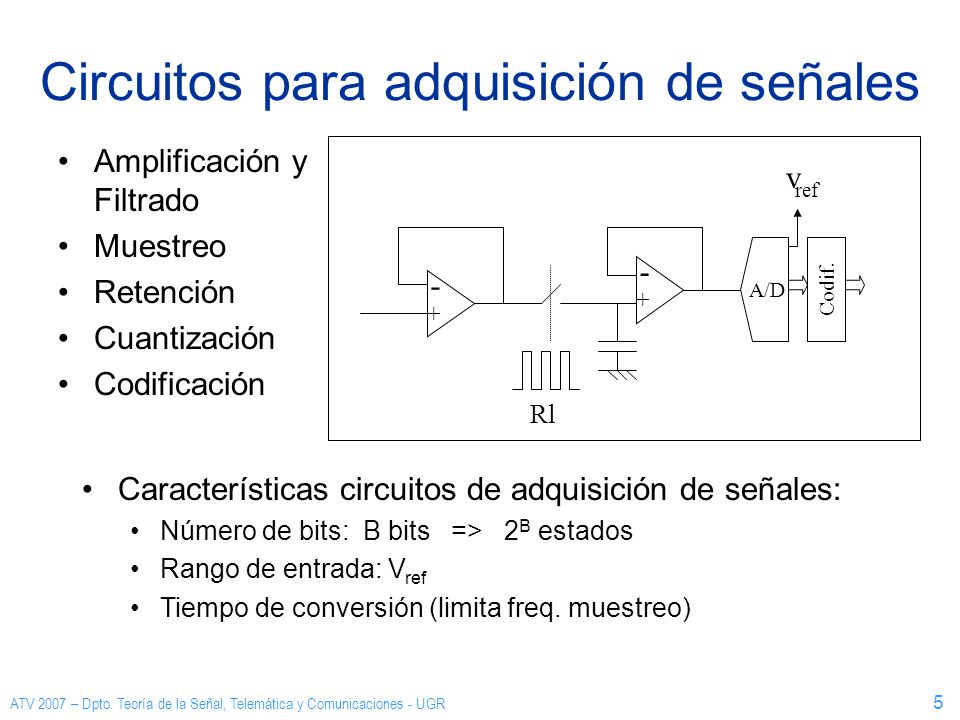

5 Circuitos para adquisición de señales
Amplificación y Filtrado Muestreo Retención Cuantización Codificación - + A/D Codif. v ref Rl Características circuitos de adquisición de señales: Número de bits: B bits => 2B estados Rango de entrada: Vref Tiempo de conversión (limita freq. muestreo) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

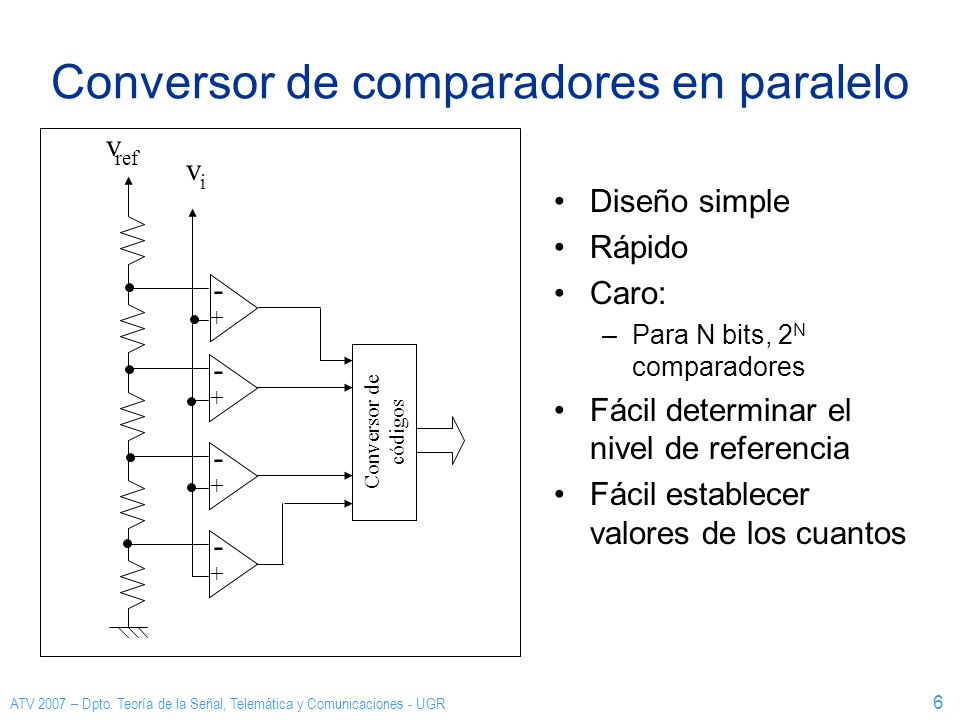

6 Conversor de comparadores en paralelo
- + Conversor de códigos v ref i Diseño simple Rápido Caro: Para N bits, 2N comparadores Fácil determinar el nivel de referencia Fácil establecer valores de los cuantos ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

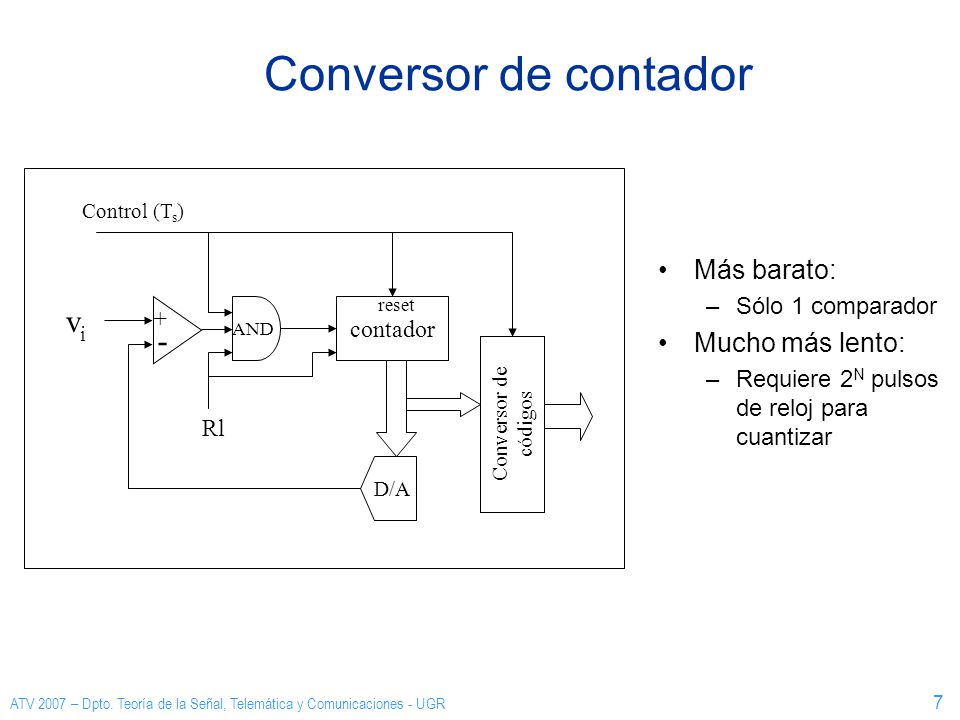

7 Conversor de contador v - Más barato: Mucho más lento:
+ Conversor de códigos v i AND contador Rl Control (Ts) reset D/A Más barato: Sólo 1 comparador Mucho más lento: Requiere 2N pulsos de reloj para cuantizar ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

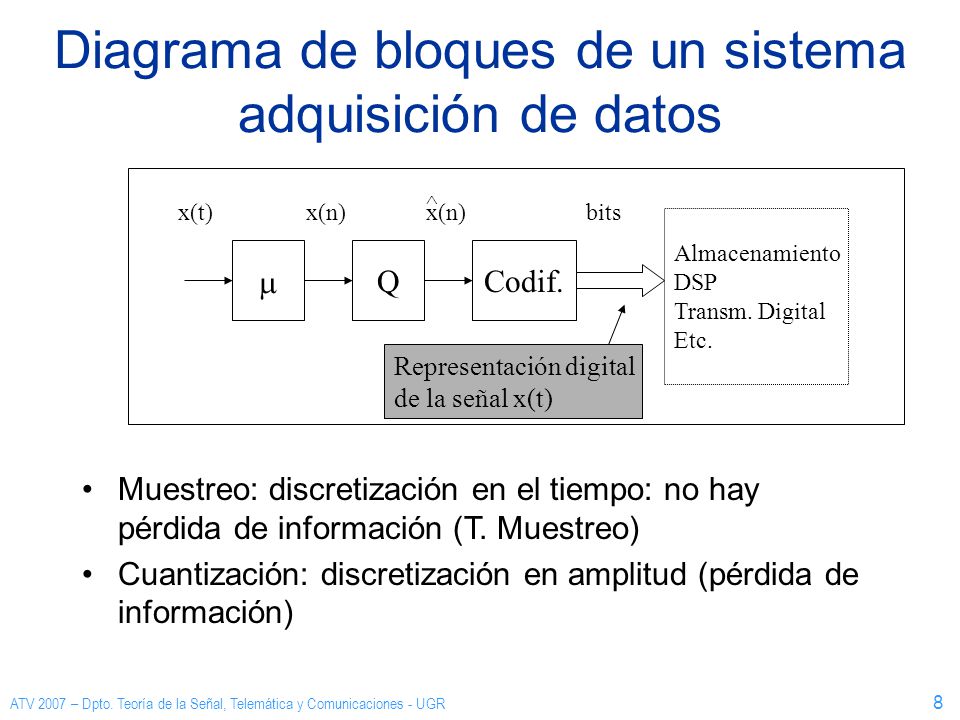

8 Diagrama de bloques de un sistema adquisición de datos
^ x(t) x(n) x(n) bits Almacenamiento DSP Transm. Digital Etc. m Q Codif. Representación digital de la señal x(t) Muestreo: discretización en el tiempo: no hay pérdida de información (T. Muestreo) Cuantización: discretización en amplitud (pérdida de información) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

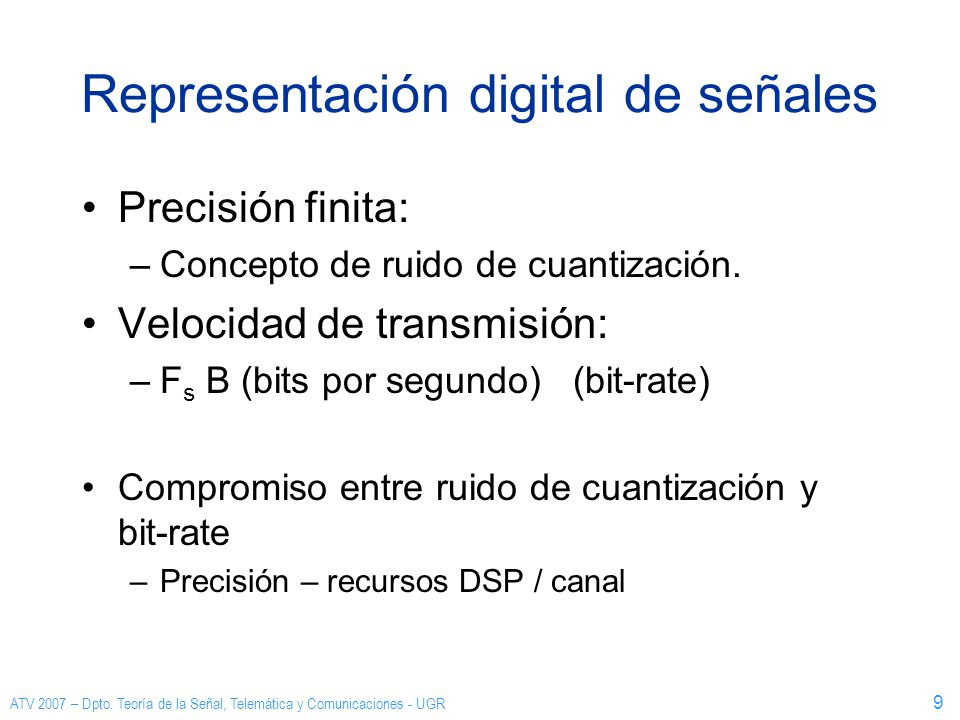

9 Representación digital de señales
Precisión finita: Concepto de ruido de cuantización. Velocidad de transmisión: Fs B (bits por segundo) (bit-rate) Compromiso entre ruido de cuantización y bit-rate Precisión – recursos DSP / canal ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

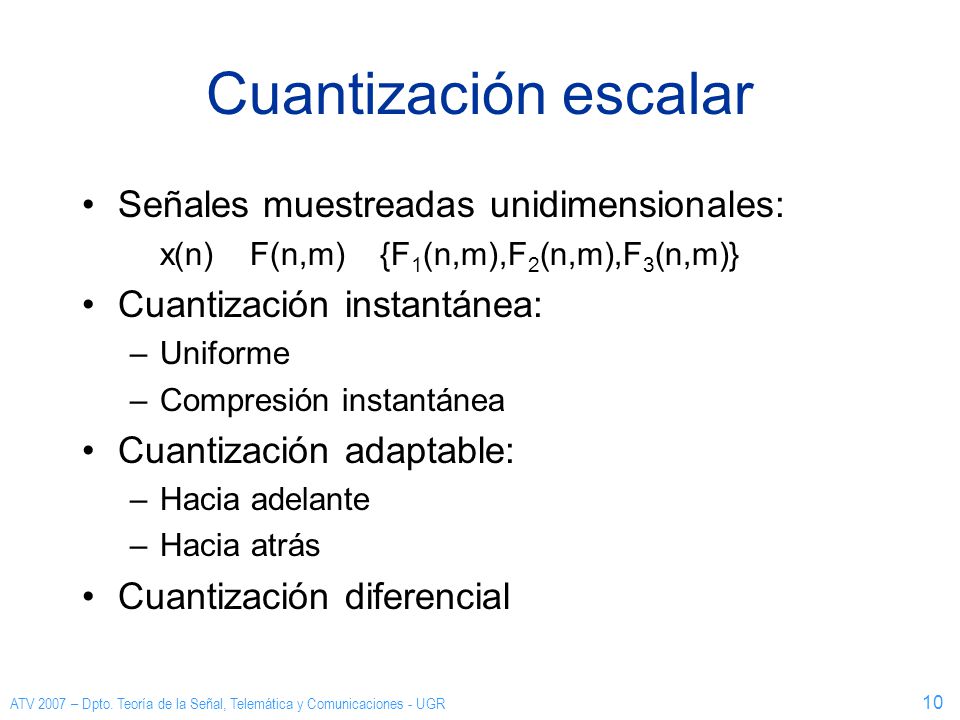

10 Cuantización escalar Señales muestreadas unidimensionales:
x(n) F(n,m) {F1(n,m),F2(n,m),F3(n,m)} Cuantización instantánea: Uniforme Compresión instantánea Cuantización adaptable: Hacia adelante Hacia atrás Cuantización diferencial ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

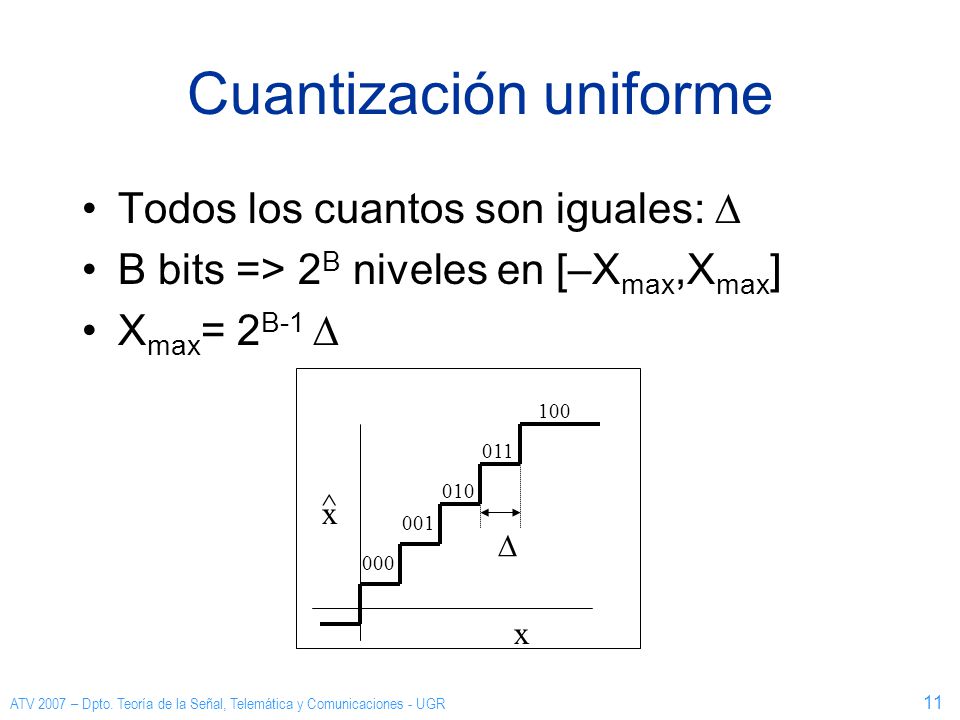

11 Cuantización uniforme
Todos los cuantos son iguales: D B bits => 2B niveles en [–Xmax,Xmax] Xmax= 2B-1 D 100 011 010 ^ x 001 D 000 x ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

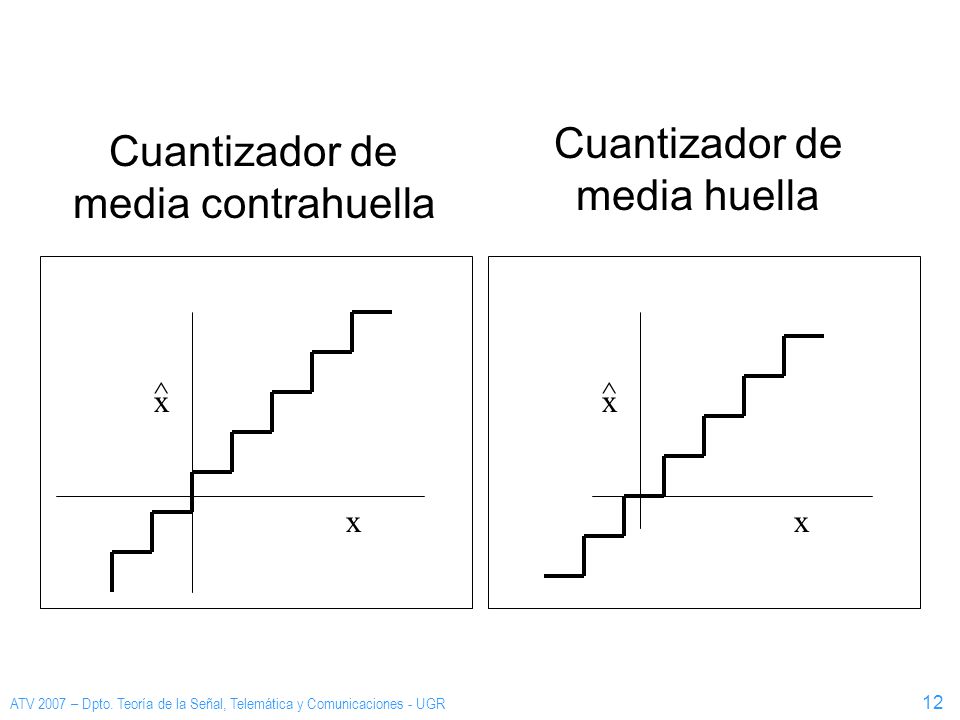

12 Cuantizador de Cuantizador de media huella media contrahuella ^ ^ x x
ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

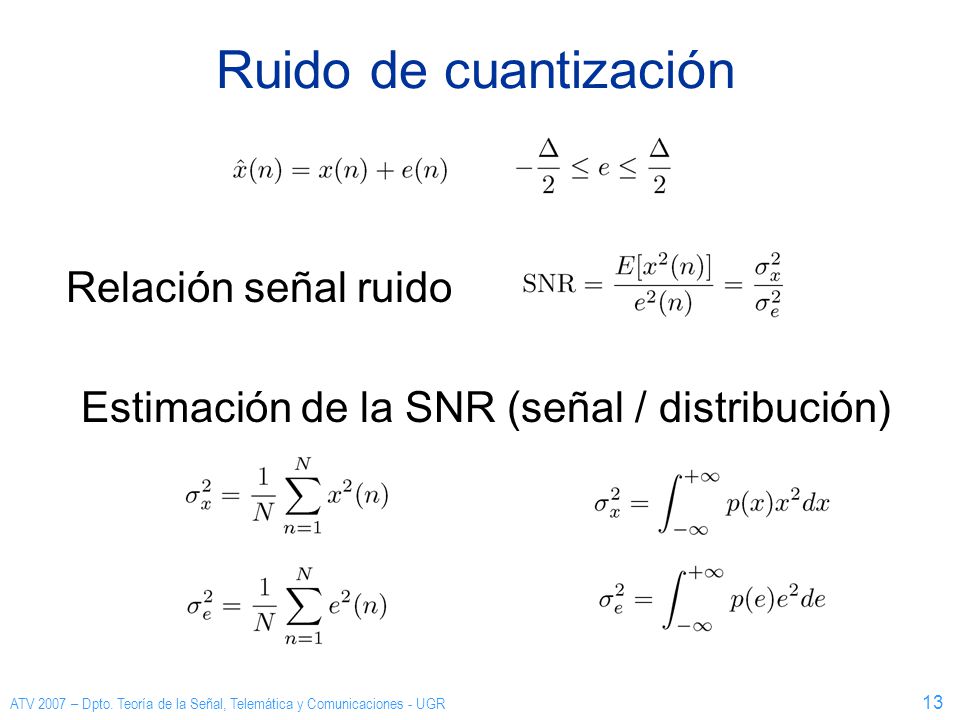

13 Estimación de la SNR (señal / distribución)
Ruido de cuantización Relación señal ruido Estimación de la SNR (señal / distribución) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

14 Cálculo del ruido de cuantización (ejemplo)
Saturación: Relación señal ruido: ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

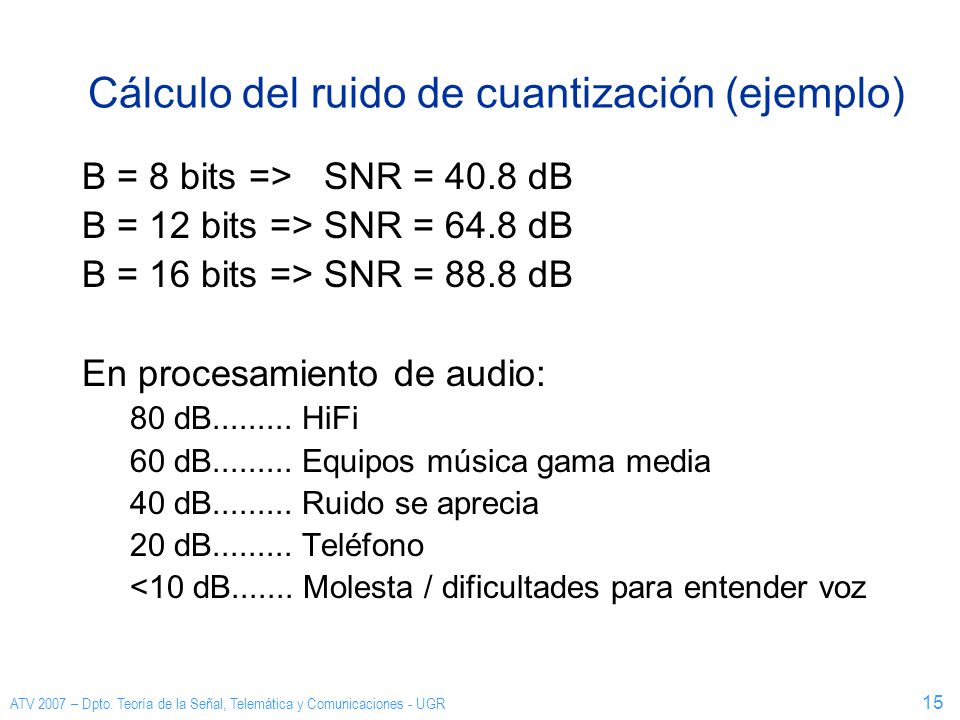

15 Cálculo del ruido de cuantización (ejemplo)
B = 8 bits => SNR = 40.8 dB B = 12 bits => SNR = 64.8 dB B = 16 bits => SNR = 88.8 dB En procesamiento de audio: 80 dB HiFi 60 dB Equipos música gama media 40 dB Ruido se aprecia 20 dB Teléfono <10 dB Molesta / dificultades para entender voz ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

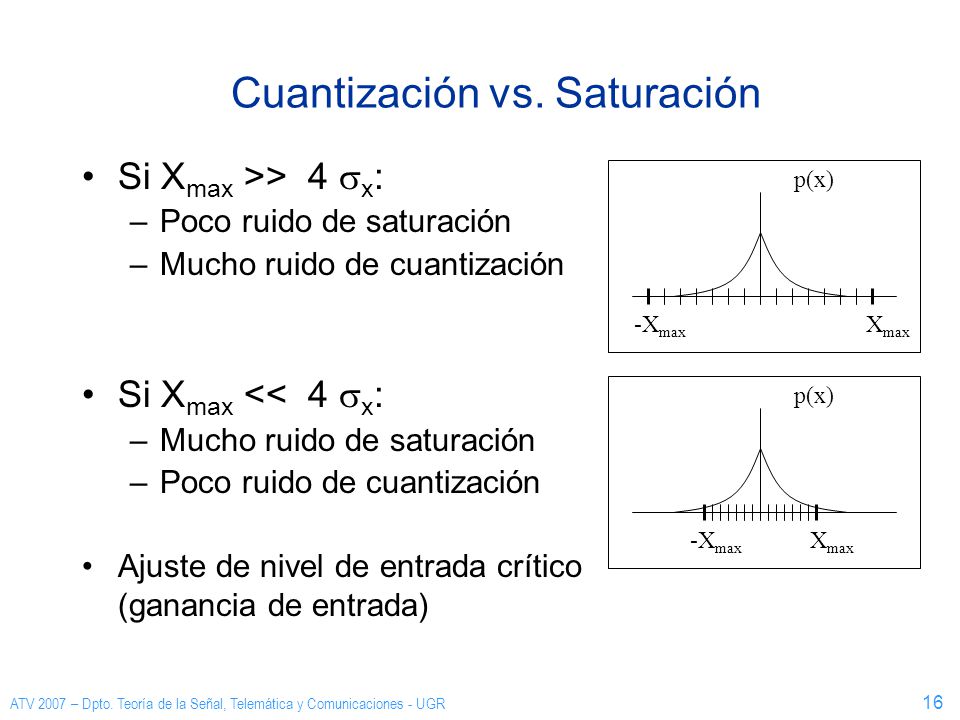

16 Cuantización vs. Saturación
Si Xmax >> 4 sx: Poco ruido de saturación Mucho ruido de cuantización Si Xmax << 4 sx: Mucho ruido de saturación Poco ruido de cuantización Ajuste de nivel de entrada crítico (ganancia de entrada) p(x) -Xmax Xmax p(x) -Xmax Xmax ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

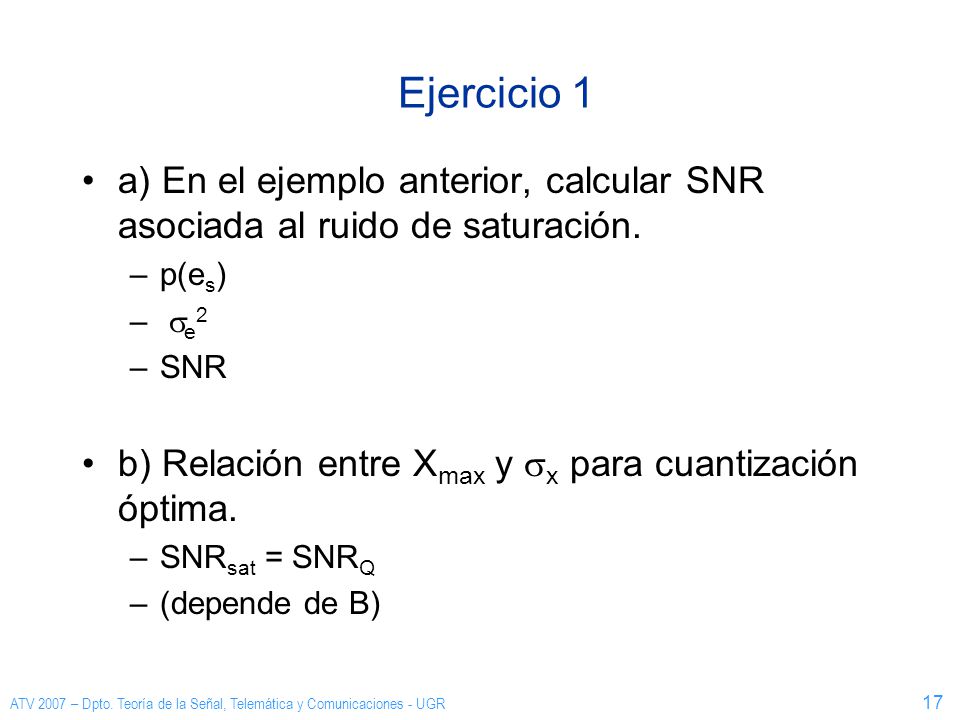

17 Ejercicio 1 a) En el ejemplo anterior, calcular SNR asociada al ruido de saturación. p(es) se2 SNR b) Relación entre Xmax y sx para cuantización óptima. SNRsat = SNRQ (depende de B) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

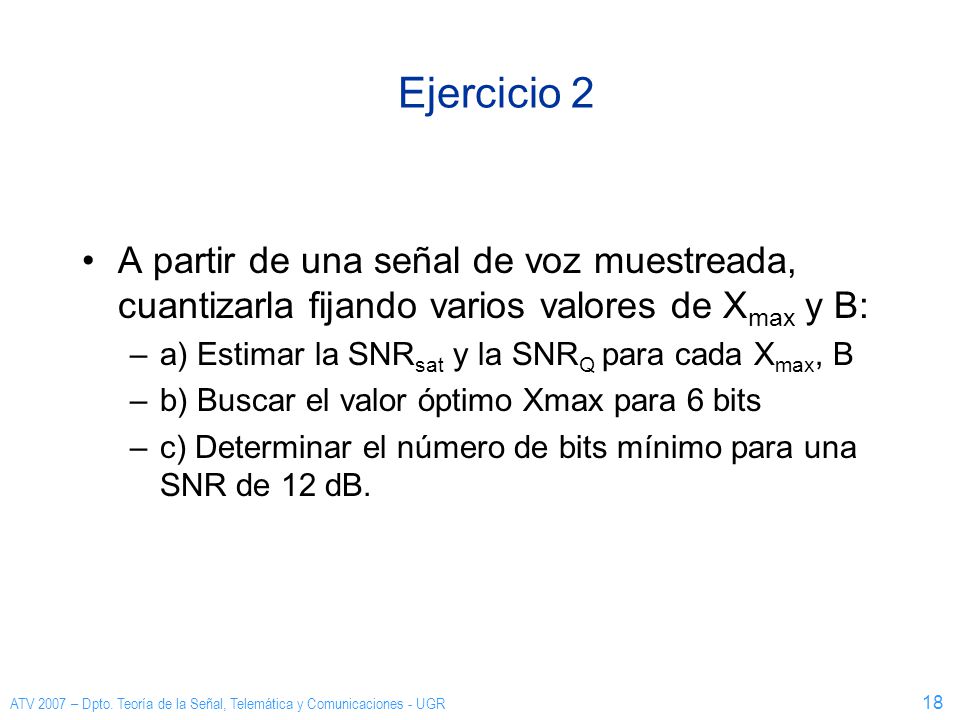

18 Ejercicio 2 A partir de una señal de voz muestreada, cuantizarla fijando varios valores de Xmax y B: a) Estimar la SNRsat y la SNRQ para cada Xmax, B b) Buscar el valor óptimo Xmax para 6 bits c) Determinar el número de bits mínimo para una SNR de 12 dB. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

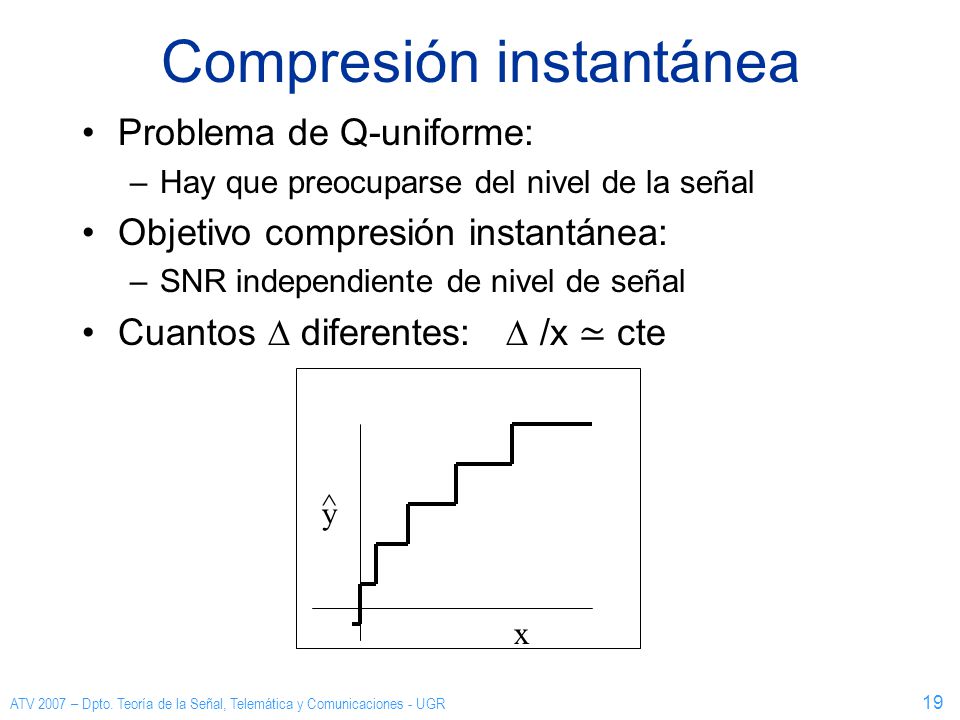

19 Compresión instantánea
Problema de Q-uniforme: Hay que preocuparse del nivel de la señal Objetivo compresión instantánea: SNR independiente de nivel de señal Cuantos D diferentes: D /x ≃ cte ^ y x ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

20 Compresión logarítmica
^ ^ ^ ^ x y y y |x| x log Q log Codif. Decod. sgn sgn(x) sgn(x) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

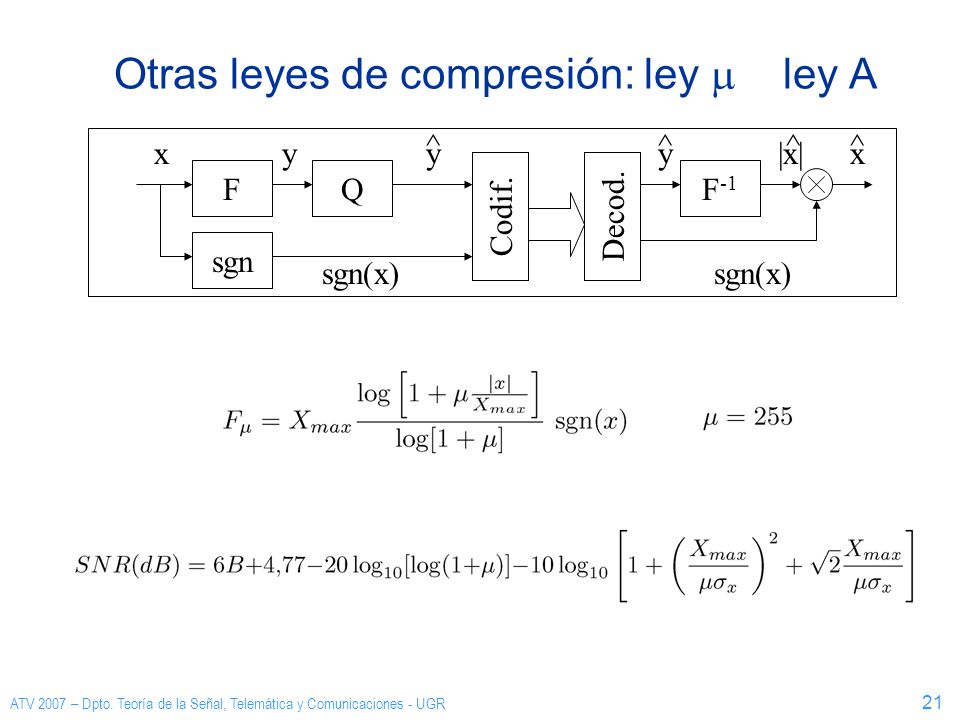

21 Otras leyes de compresión: ley m ley A
^ ^ ^ ^ x y y y |x| x F Q F-1 Codif. Decod. sgn sgn(x) sgn(x) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

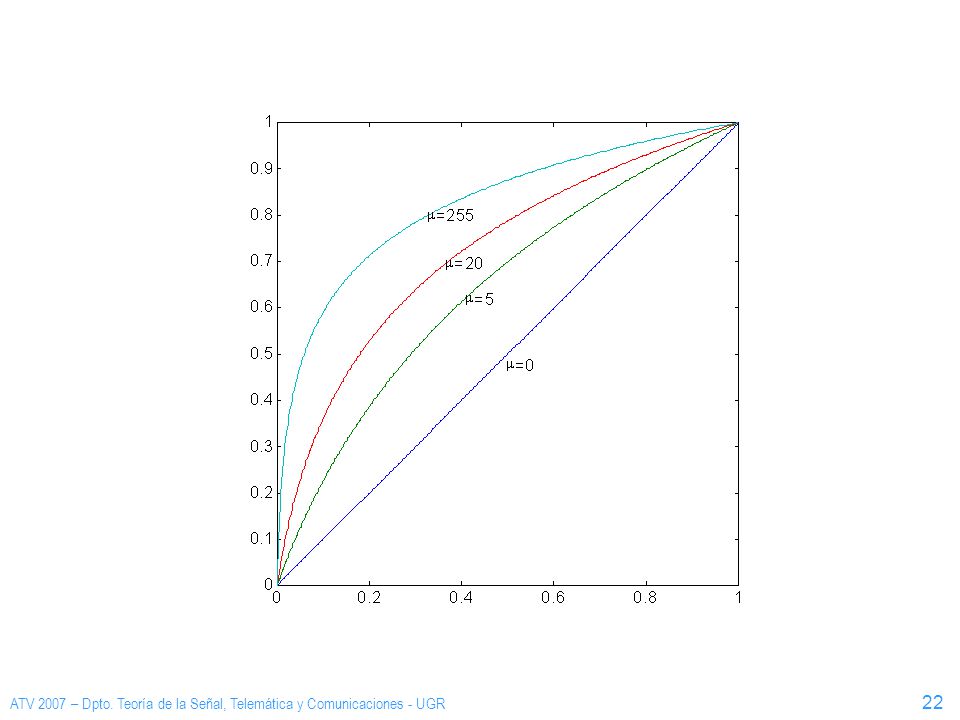

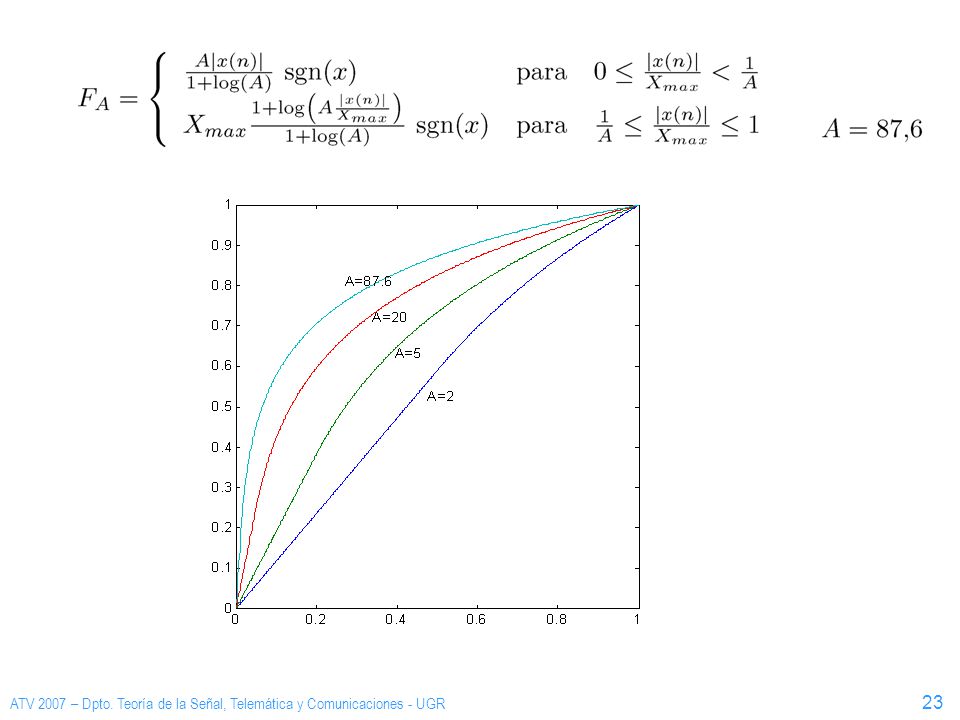

22 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

23 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

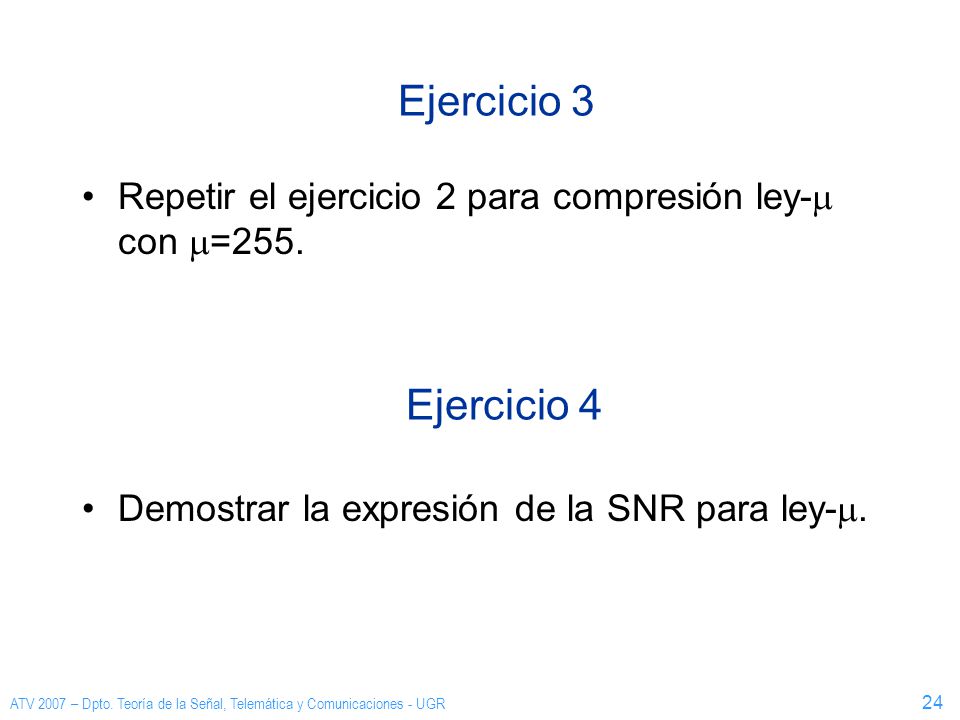

24 Ejercicio 3 Repetir el ejercicio 2 para compresión ley-m con m=255. Ejercicio 4 Demostrar la expresión de la SNR para ley-m. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

25 Cuantización adaptable
Interesa D grande para evitar saturación Interesa D pequeña para reducir eq Señales no estacionaria: sx2 varía con el tiempo Solución: Adaptar G ó D a la varianza de la señal ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

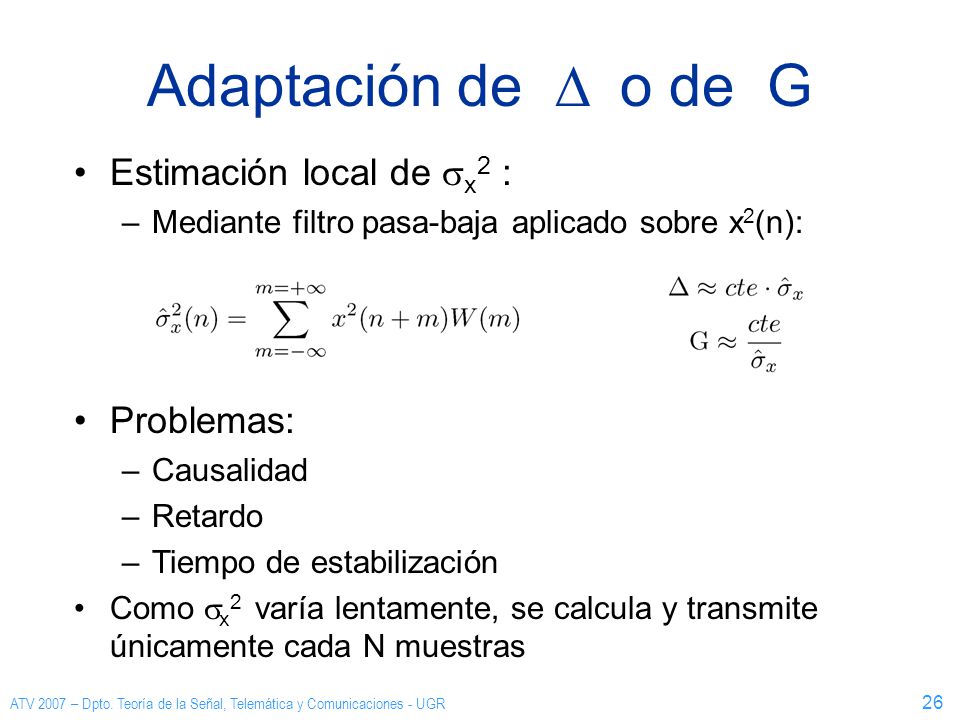

26 Adaptación de D o de G Estimación local de sx2 : Problemas:
Mediante filtro pasa-baja aplicado sobre x2(n): Problemas: Causalidad Retardo Tiempo de estabilización Como sx2 varía lentamente, se calcula y transmite únicamente cada N muestras ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

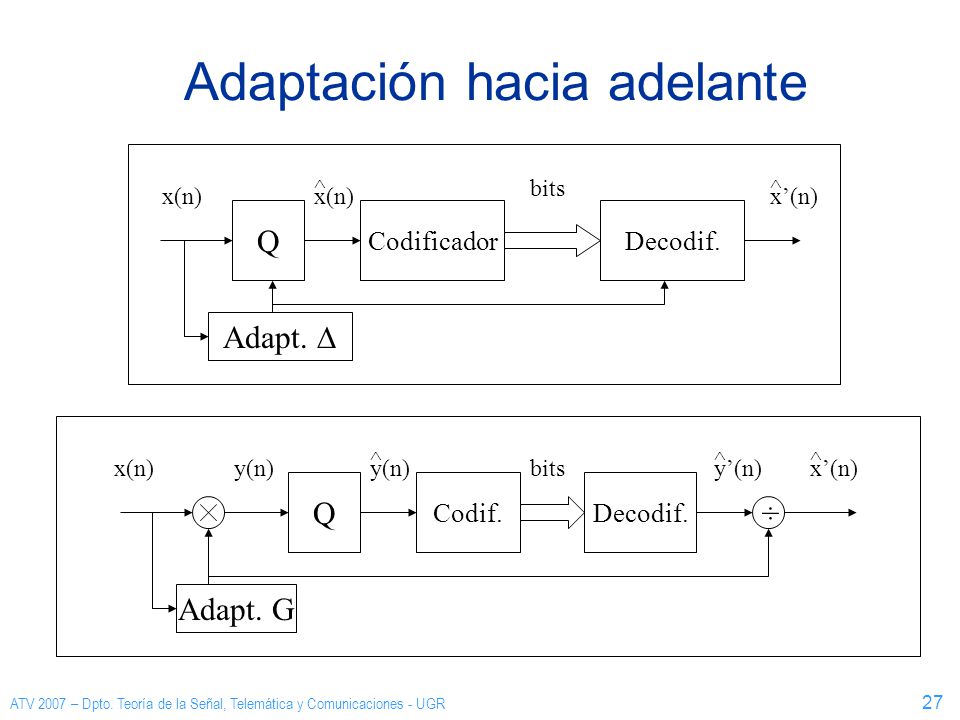

27 Adaptación hacia adelante
^ bits ^ x(n) x(n) x’(n) Q Codificador Decodif. Adapt. D ^ ^ ^ x(n) y(n) y(n) bits y’(n) x’(n) Q Codif. Decodif. ÷ Adapt. G ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

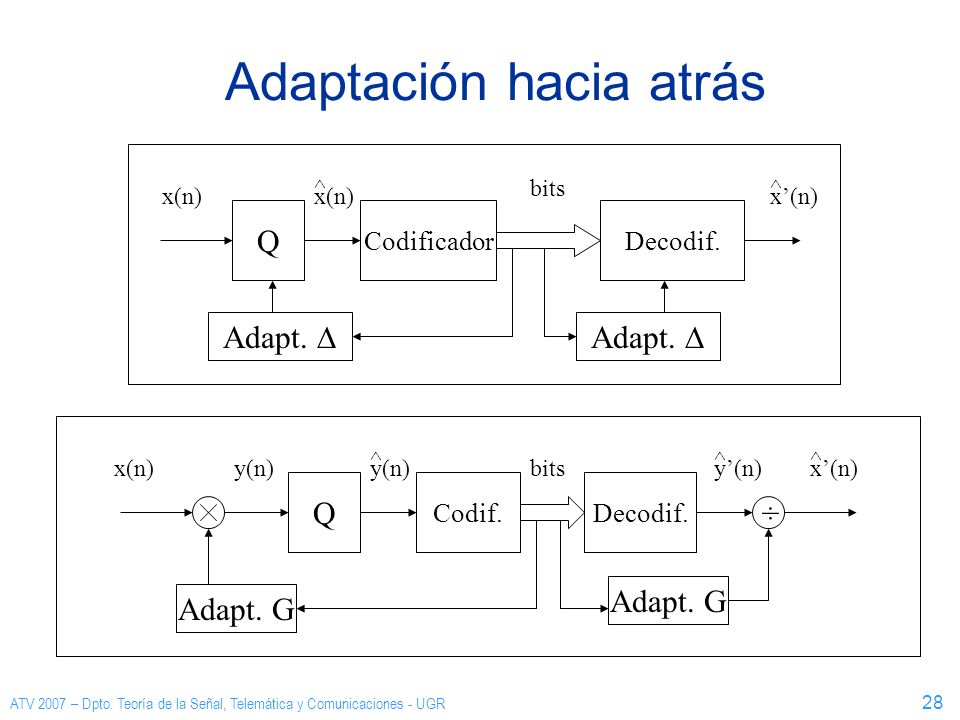

28 Adaptación hacia atrás
^ bits ^ x(n) x(n) x’(n) Q Codificador Decodif. Adapt. D Adapt. D ^ ^ ^ x(n) y(n) y(n) bits y’(n) x’(n) Q Codif. Decodif. ÷ Adapt. G Adapt. G ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

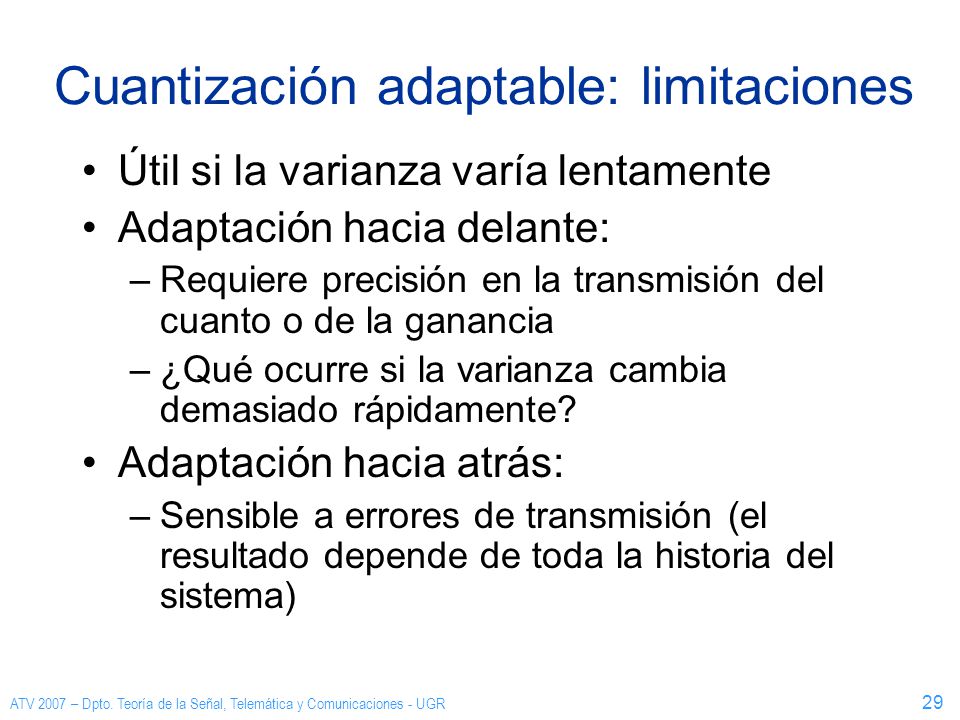

29 Cuantización adaptable: limitaciones
Útil si la varianza varía lentamente Adaptación hacia delante: Requiere precisión en la transmisión del cuanto o de la ganancia ¿Qué ocurre si la varianza cambia demasiado rápidamente? Adaptación hacia atrás: Sensible a errores de transmisión (el resultado depende de toda la historia del sistema) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

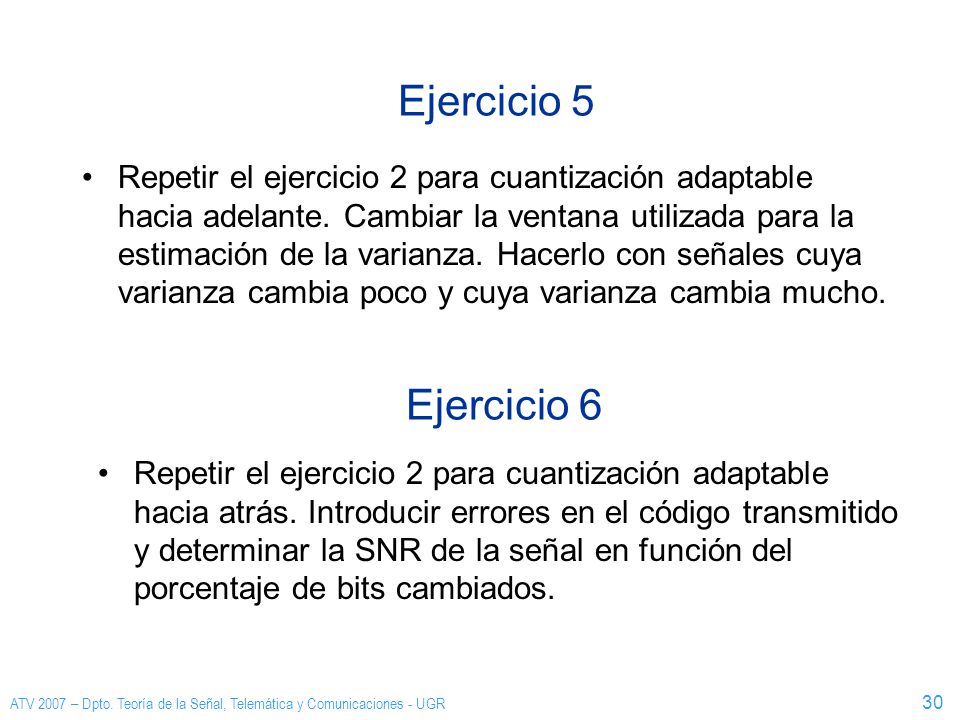

30 Ejercicio 5 Repetir el ejercicio 2 para cuantización adaptable hacia adelante. Cambiar la ventana utilizada para la estimación de la varianza. Hacerlo con señales cuya varianza cambia poco y cuya varianza cambia mucho. Ejercicio 6 Repetir el ejercicio 2 para cuantización adaptable hacia atrás. Introducir errores en el código transmitido y determinar la SNR de la señal en función del porcentaje de bits cambiados. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

31 Cuantización diferencial

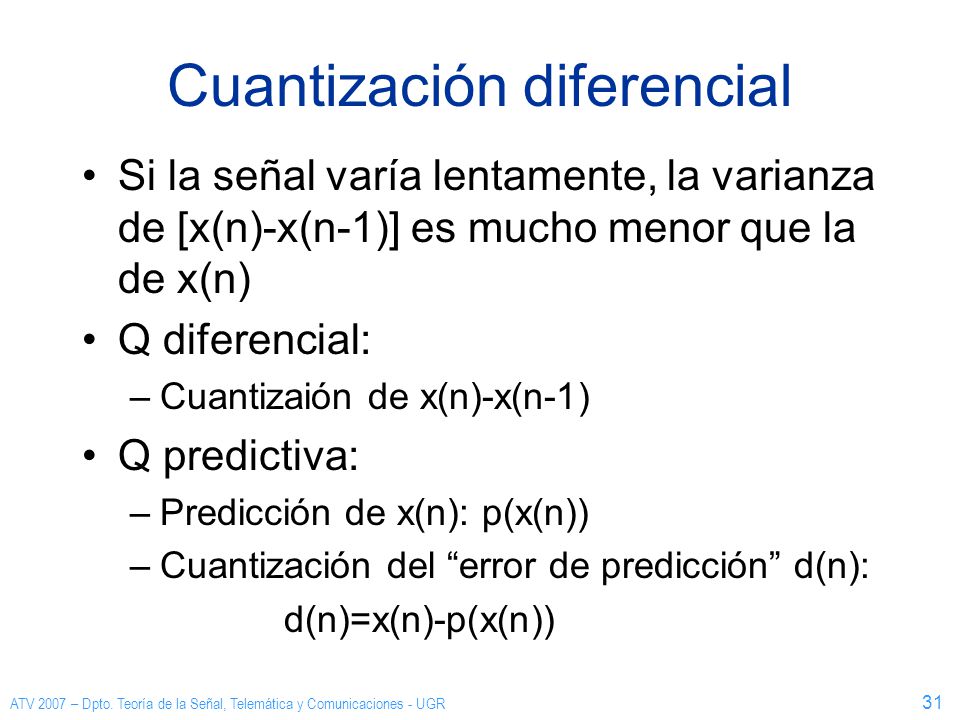

Si la señal varía lentamente, la varianza de [x(n)-x(n-1)] es mucho menor que la de x(n) Q diferencial: Cuantizaión de x(n)-x(n-1) Q predictiva: Predicción de x(n): p(x(n)) Cuantización del “error de predicción” d(n): d(n)=x(n)-p(x(n)) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

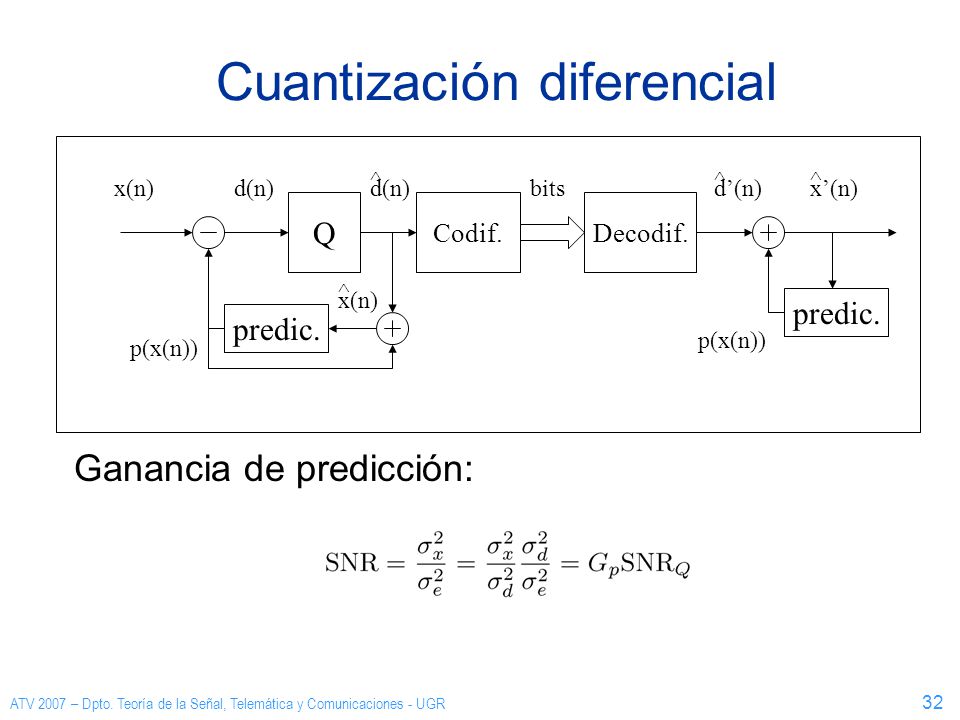

32 Cuantización diferencial
^ ^ ^ x(n) d(n) d(n) bits d’(n) x’(n) Q Codif. Decodif. ^ x(n) predic. predic. p(x(n)) p(x(n)) Ganancia de predicción: ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

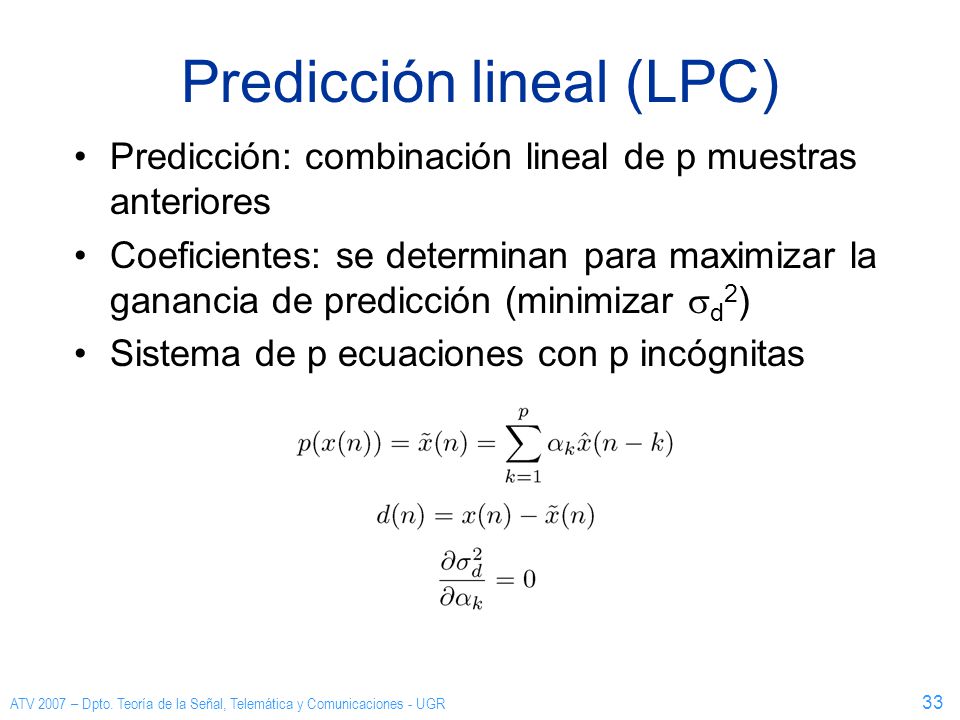

33 Predicción lineal (LPC)
Predicción: combinación lineal de p muestras anteriores Coeficientes: se determinan para maximizar la ganancia de predicción (minimizar sd2) Sistema de p ecuaciones con p incógnitas ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

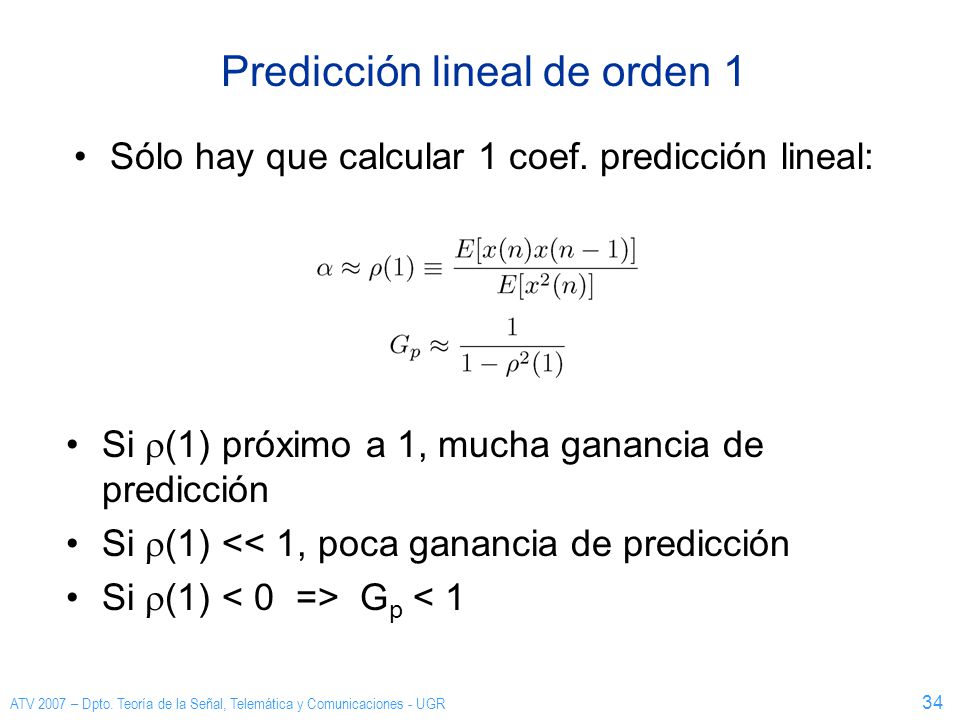

34 Predicción lineal de orden 1
Sólo hay que calcular 1 coef. predicción lineal: Si r(1) próximo a 1, mucha ganancia de predicción Si r(1) << 1, poca ganancia de predicción Si r(1) < 0 => Gp < 1 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

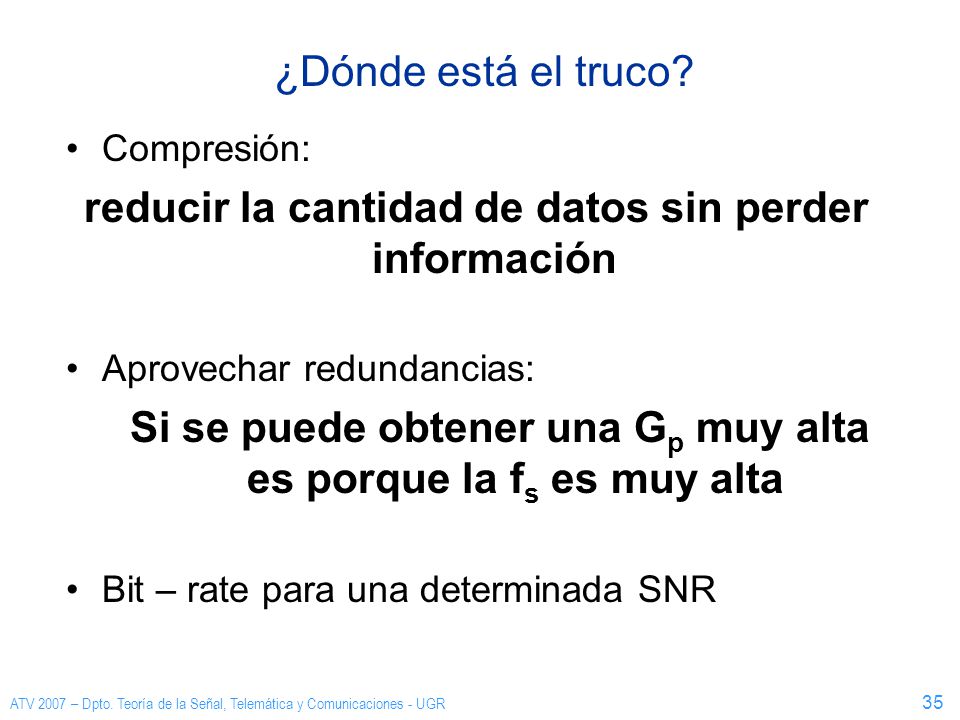

35 reducir la cantidad de datos sin perder información
¿Dónde está el truco? Compresión: reducir la cantidad de datos sin perder información Aprovechar redundancias: Si se puede obtener una Gp muy alta es porque la fs es muy alta Bit – rate para una determinada SNR ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

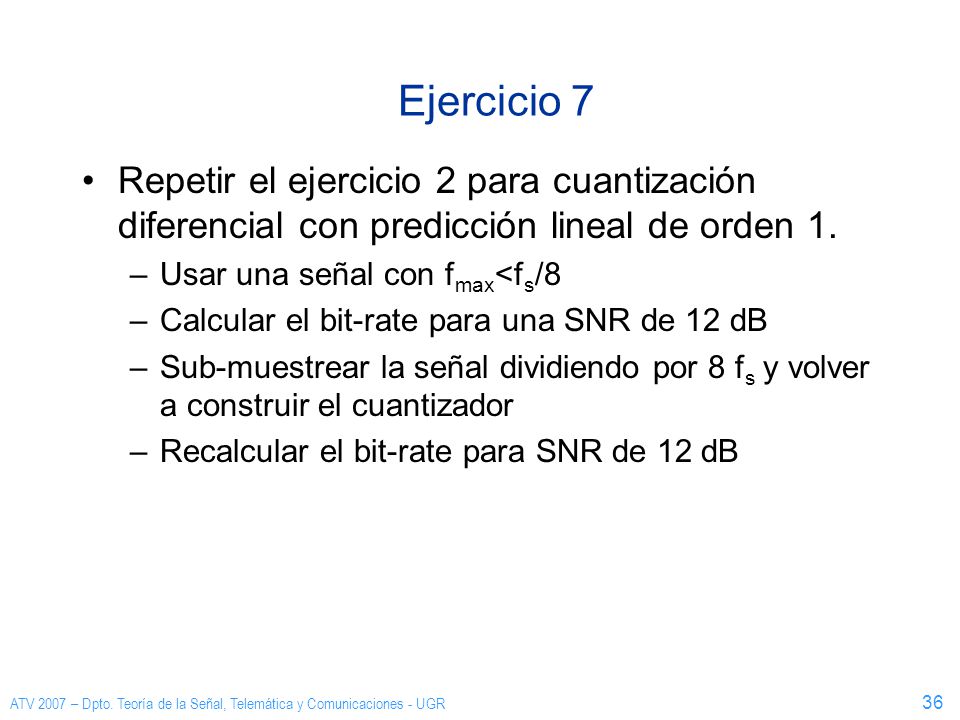

36 Ejercicio 7 Repetir el ejercicio 2 para cuantización diferencial con predicción lineal de orden 1. Usar una señal con fmax<fs/8 Calcular el bit-rate para una SNR de 12 dB Sub-muestrear la señal dividiendo por 8 fs y volver a construir el cuantizador Recalcular el bit-rate para SNR de 12 dB ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

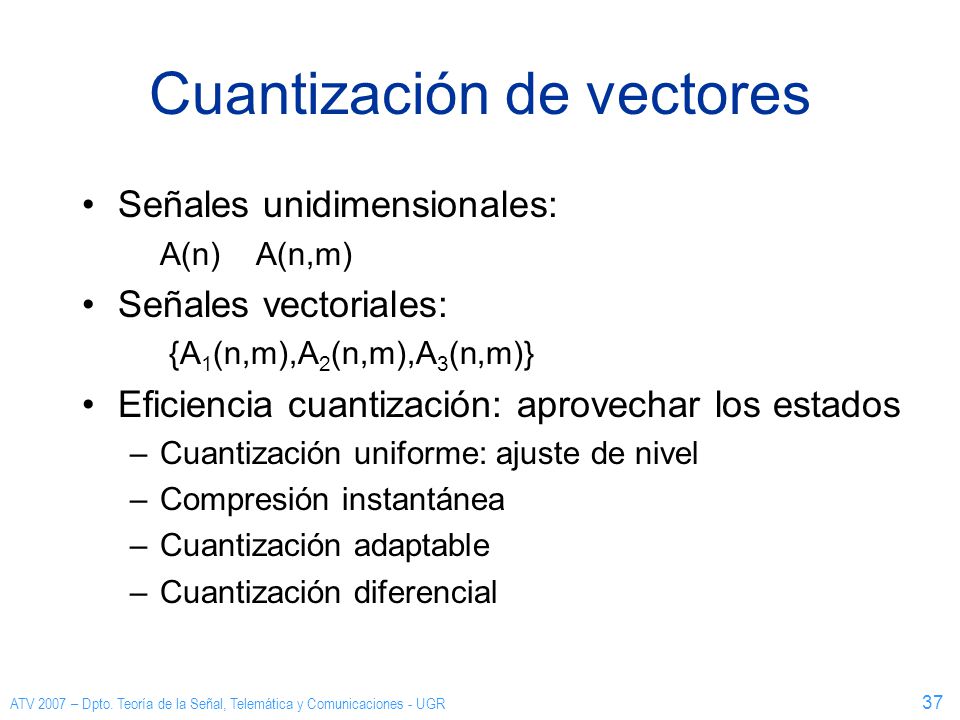

37 Cuantización de vectores
Señales unidimensionales: A(n) A(n,m) Señales vectoriales: {A1(n,m),A2(n,m),A3(n,m)} Eficiencia cuantización: aprovechar los estados Cuantización uniforme: ajuste de nivel Compresión instantánea Cuantización adaptable Cuantización diferencial ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

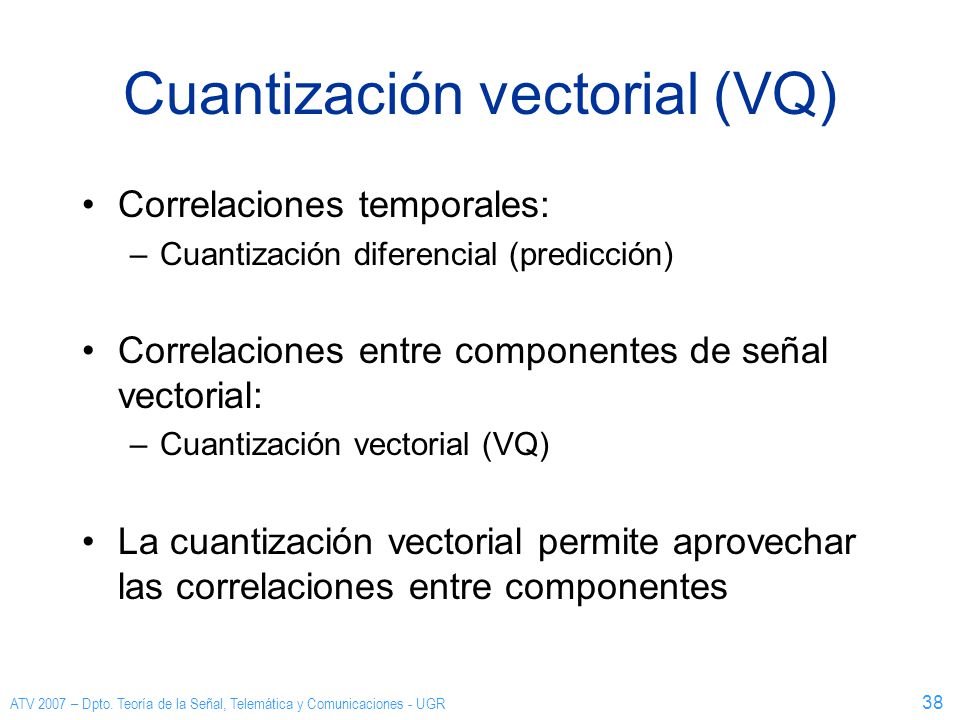

38 Cuantización vectorial (VQ)
Correlaciones temporales: Cuantización diferencial (predicción) Correlaciones entre componentes de señal vectorial: Cuantización vectorial (VQ) La cuantización vectorial permite aprovechar las correlaciones entre componentes ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

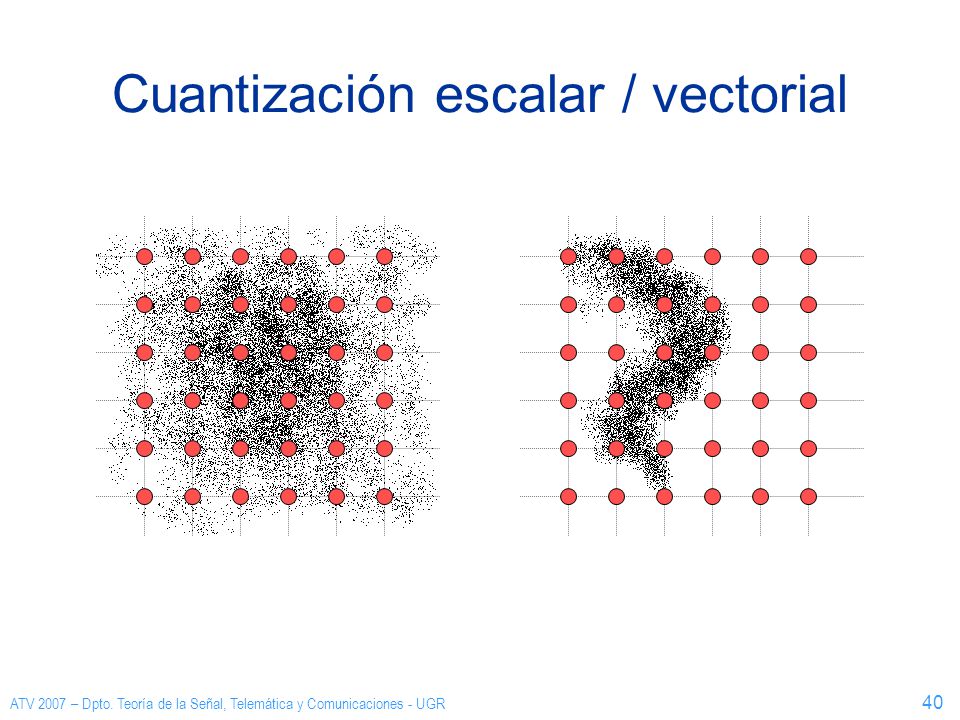

39 Cuantización escalar / vectorial
ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

40 Cuantización escalar / vectorial
ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

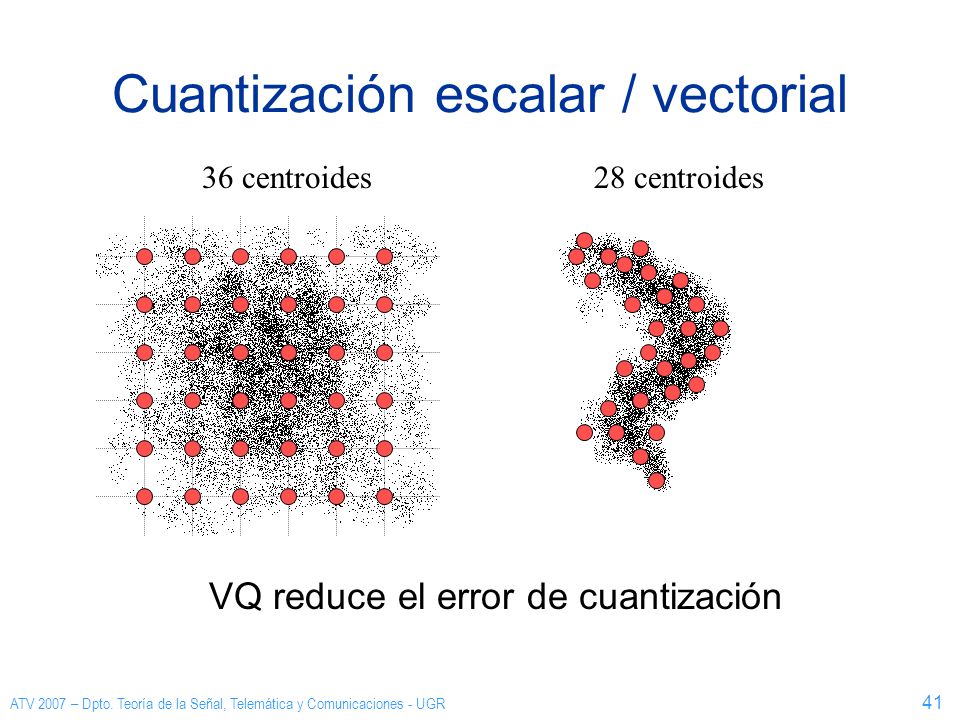

41 Cuantización escalar / vectorial
36 centroides 28 centroides VQ reduce el error de cuantización ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

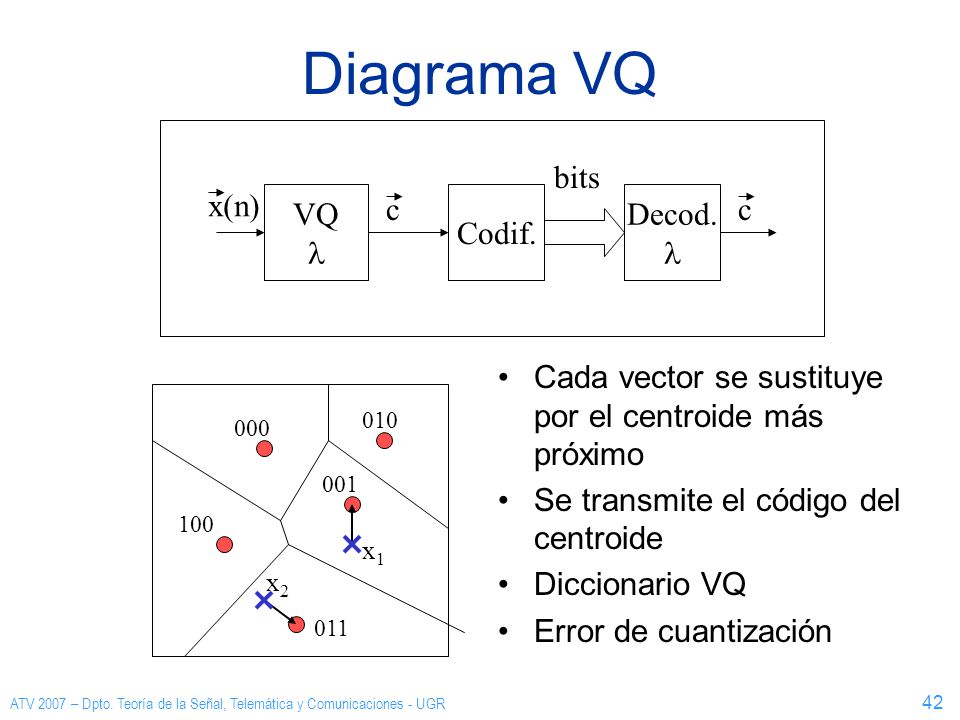

42 Diagrama VQ bits x(n) VQ l c Codif. Decod. l c
Cada vector se sustituye por el centroide más próximo Se transmite el código del centroide Diccionario VQ Error de cuantización 010 000 001 100 x1 x2 011 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

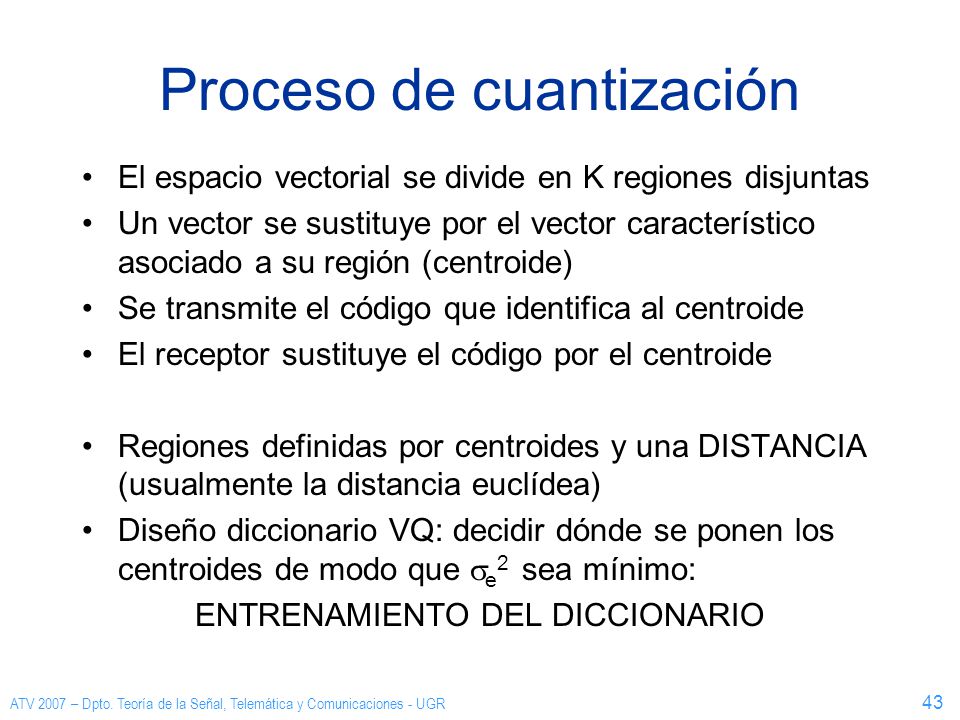

43 Proceso de cuantización
El espacio vectorial se divide en K regiones disjuntas Un vector se sustituye por el vector característico asociado a su región (centroide) Se transmite el código que identifica al centroide El receptor sustituye el código por el centroide Regiones definidas por centroides y una DISTANCIA (usualmente la distancia euclídea) Diseño diccionario VQ: decidir dónde se ponen los centroides de modo que se2 sea mínimo: ENTRENAMIENTO DEL DICCIONARIO ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

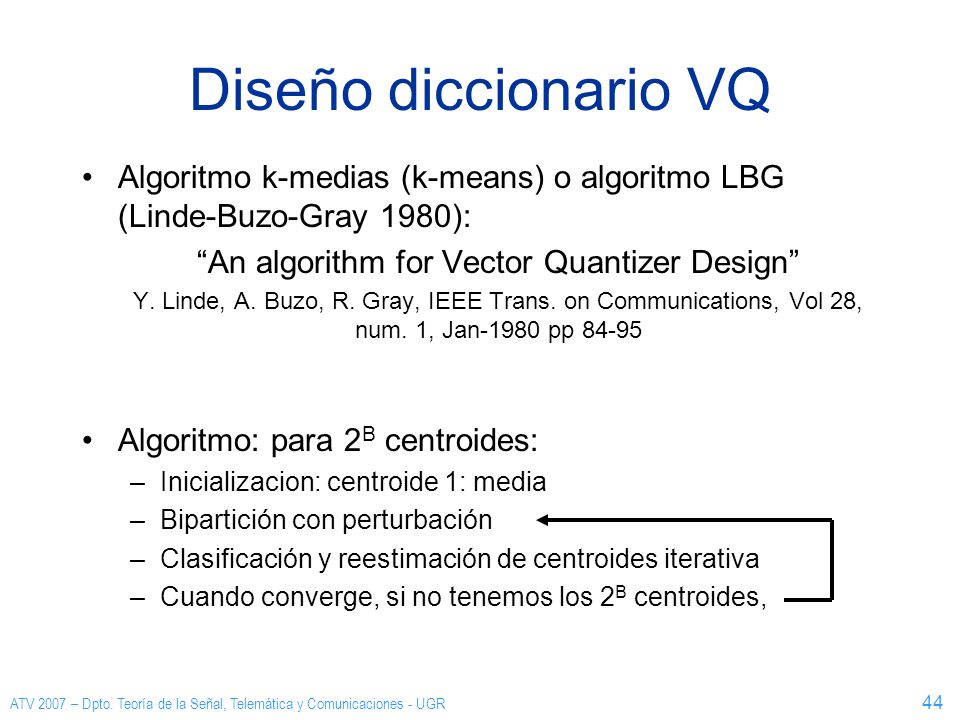

44 “An algorithm for Vector Quantizer Design”
Diseño diccionario VQ Algoritmo k-medias (k-means) o algoritmo LBG (Linde-Buzo-Gray 1980): “An algorithm for Vector Quantizer Design” Y. Linde, A. Buzo, R. Gray, IEEE Trans. on Communications, Vol 28, num. 1, Jan-1980 pp 84-95 Algoritmo: para 2B centroides: Inicializacion: centroide 1: media Bipartición con perturbación Clasificación y reestimación de centroides iterativa Cuando converge, si no tenemos los 2B centroides, ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

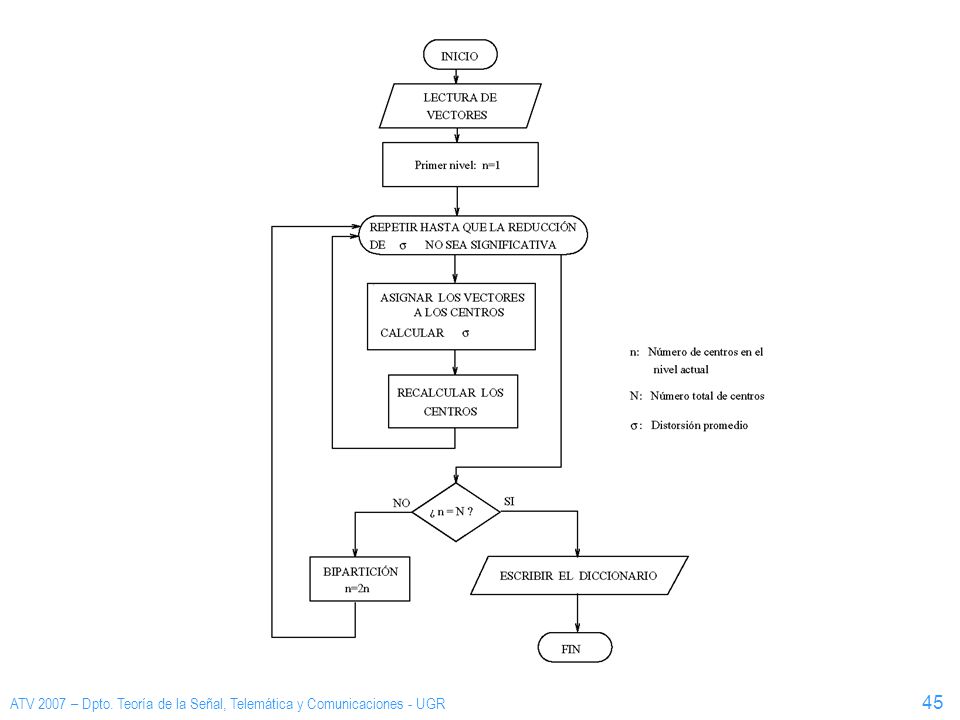

45 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

46 ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

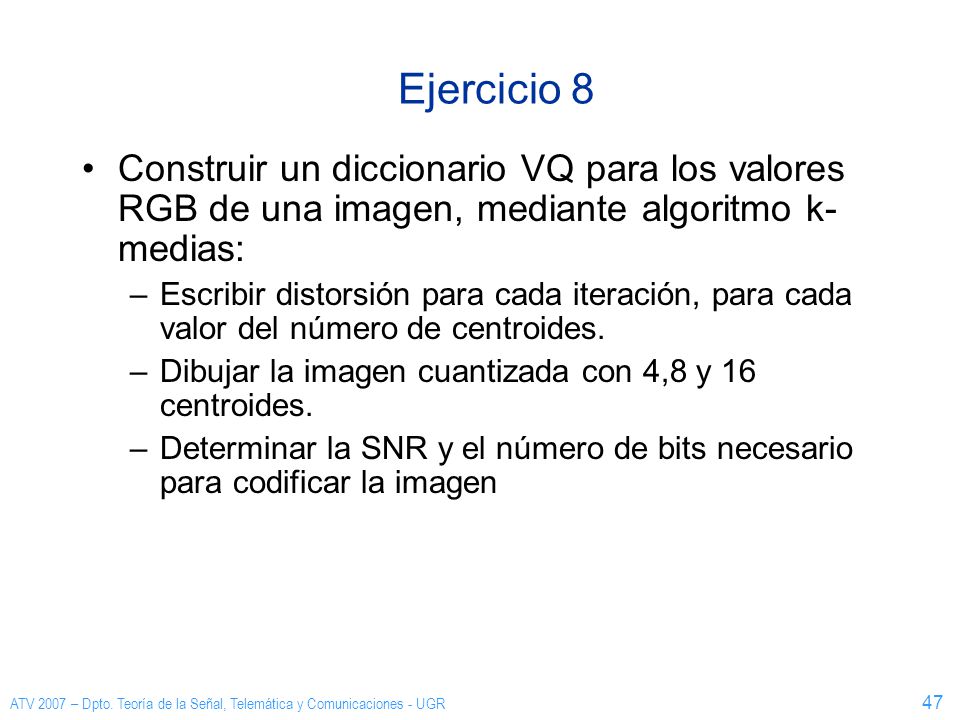

47 Ejercicio 8 Construir un diccionario VQ para los valores RGB de una imagen, mediante algoritmo k-medias: Escribir distorsión para cada iteración, para cada valor del número de centroides. Dibujar la imagen cuantizada con 4,8 y 16 centroides. Determinar la SNR y el número de bits necesario para codificar la imagen ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

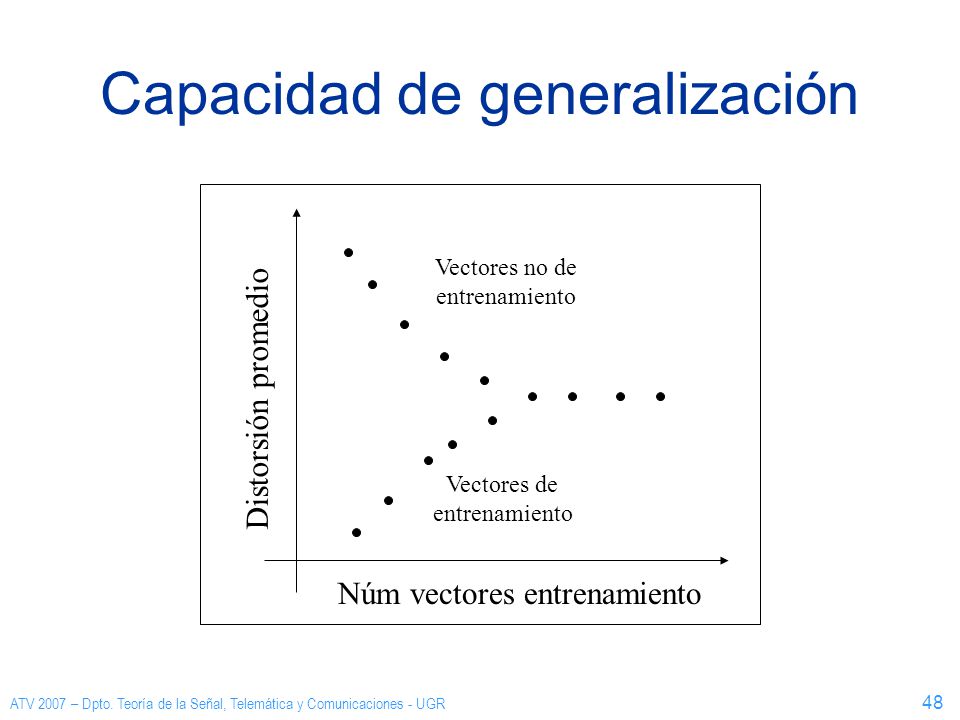

48 Capacidad de generalización
Vectores no de entrenamiento Distorsión promedio Vectores de entrenamiento Núm vectores entrenamiento ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

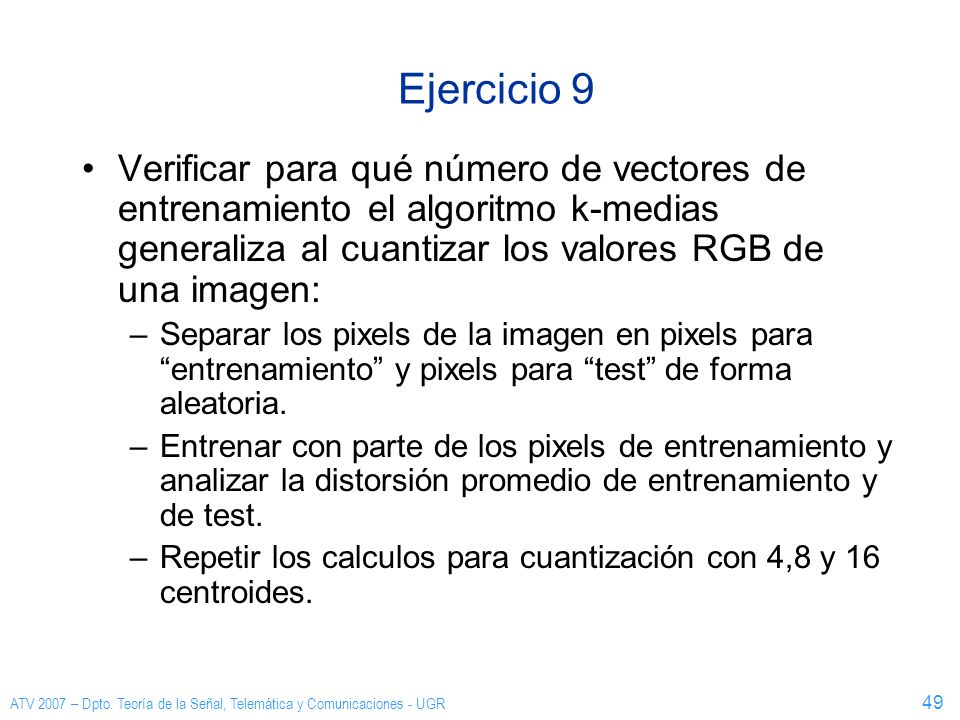

49 Ejercicio 9 Verificar para qué número de vectores de entrenamiento el algoritmo k-medias generaliza al cuantizar los valores RGB de una imagen: Separar los pixels de la imagen en pixels para “entrenamiento” y pixels para “test” de forma aleatoria. Entrenar con parte de los pixels de entrenamiento y analizar la distorsión promedio de entrenamiento y de test. Repetir los calculos para cuantización con 4,8 y 16 centroides. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

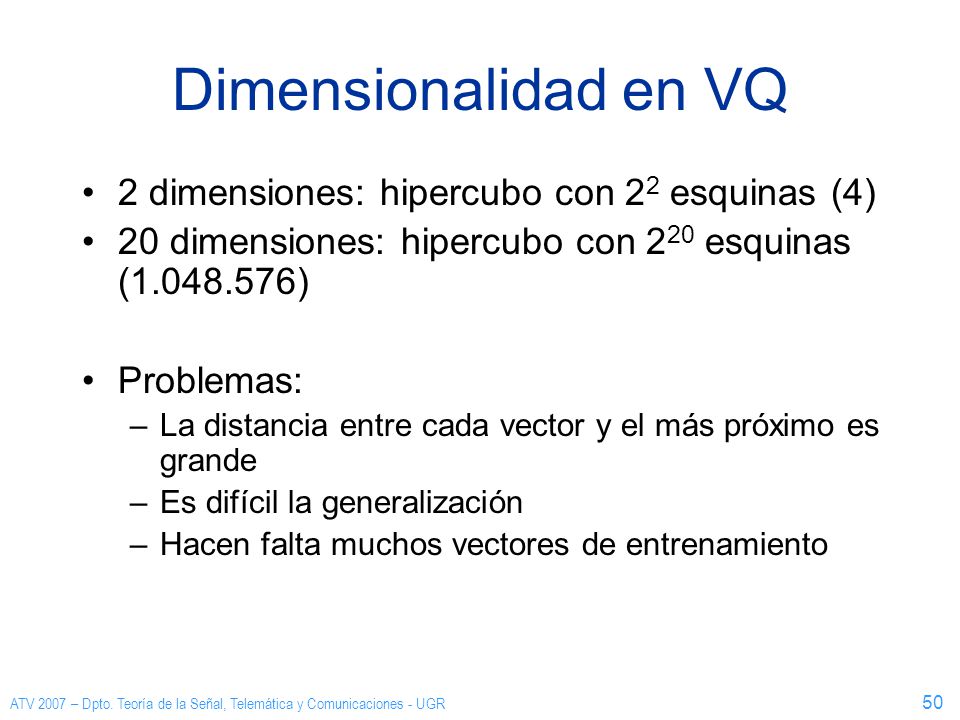

50 Dimensionalidad en VQ 2 dimensiones: hipercubo con 22 esquinas (4)
Problemas: La distancia entre cada vector y el más próximo es grande Es difícil la generalización Hacen falta muchos vectores de entrenamiento ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

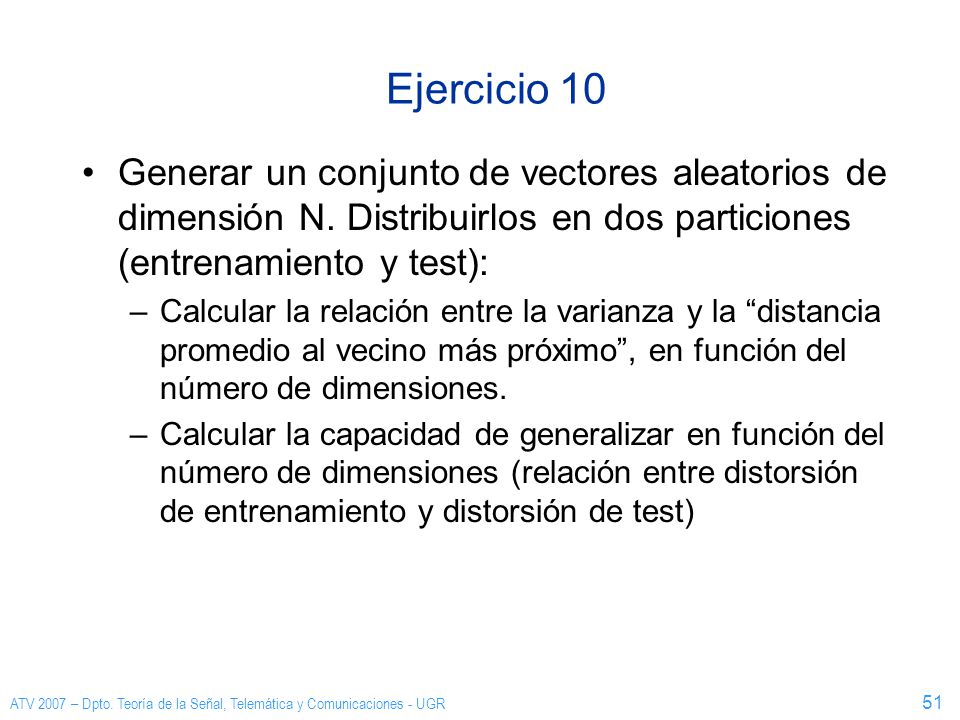

51 Ejercicio 10 Generar un conjunto de vectores aleatorios de dimensión N. Distribuirlos en dos particiones (entrenamiento y test): Calcular la relación entre la varianza y la “distancia promedio al vecino más próximo”, en función del número de dimensiones. Calcular la capacidad de generalizar en función del número de dimensiones (relación entre distorsión de entrenamiento y distorsión de test) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

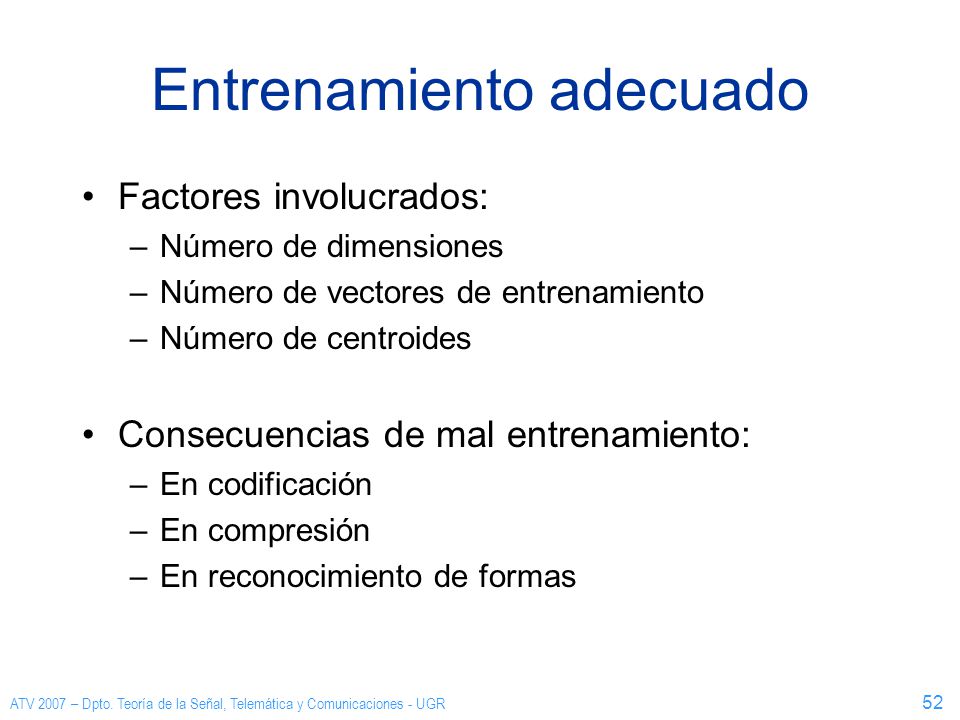

52 Entrenamiento adecuado
Factores involucrados: Número de dimensiones Número de vectores de entrenamiento Número de centroides Consecuencias de mal entrenamiento: En codificación En compresión En reconocimiento de formas ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

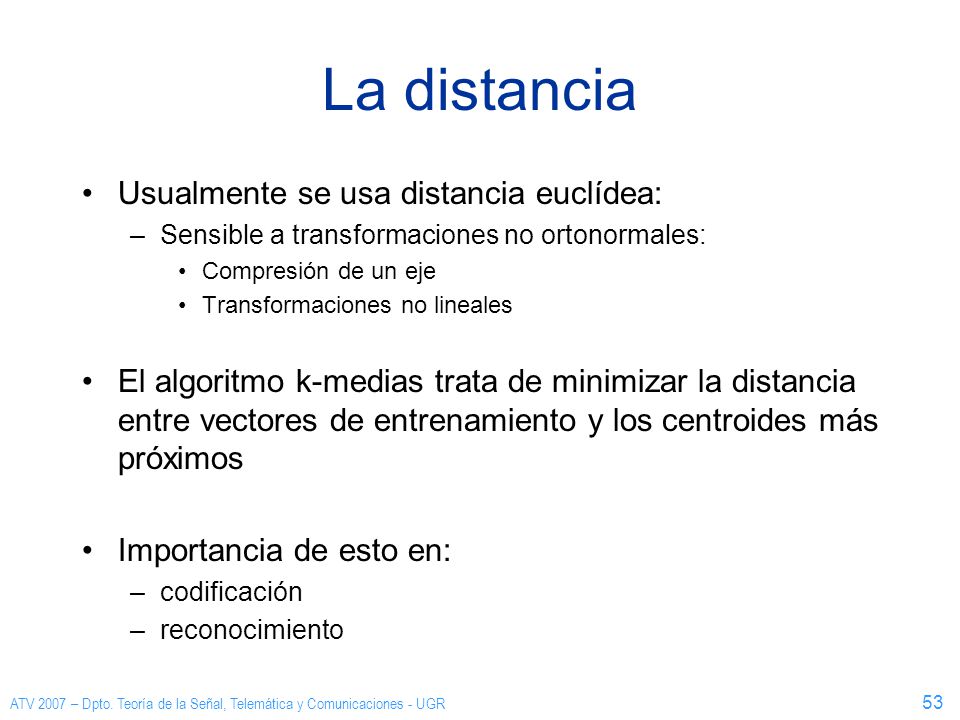

53 La distancia Usualmente se usa distancia euclídea:
Sensible a transformaciones no ortonormales: Compresión de un eje Transformaciones no lineales El algoritmo k-medias trata de minimizar la distancia entre vectores de entrenamiento y los centroides más próximos Importancia de esto en: codificación reconocimiento ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

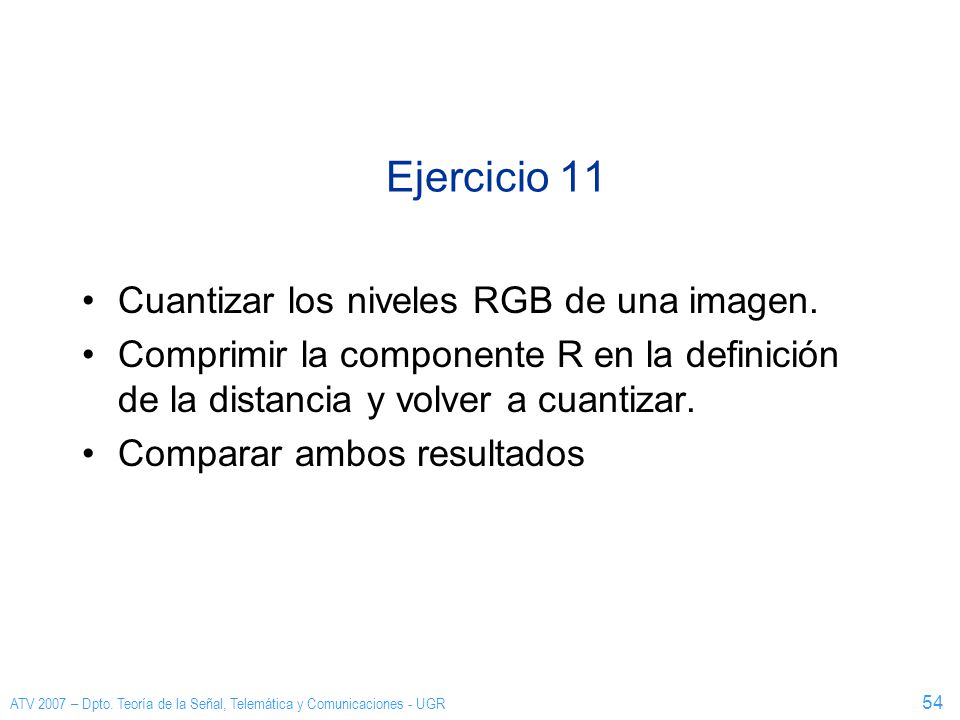

54 Ejercicio 11 Cuantizar los niveles RGB de una imagen.
Comprimir la componente R en la definición de la distancia y volver a cuantizar. Comparar ambos resultados ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

55 Aplicaciones VQ Compresión y codificación de voz
Compresión de imágenes Reconocimiento de formas ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

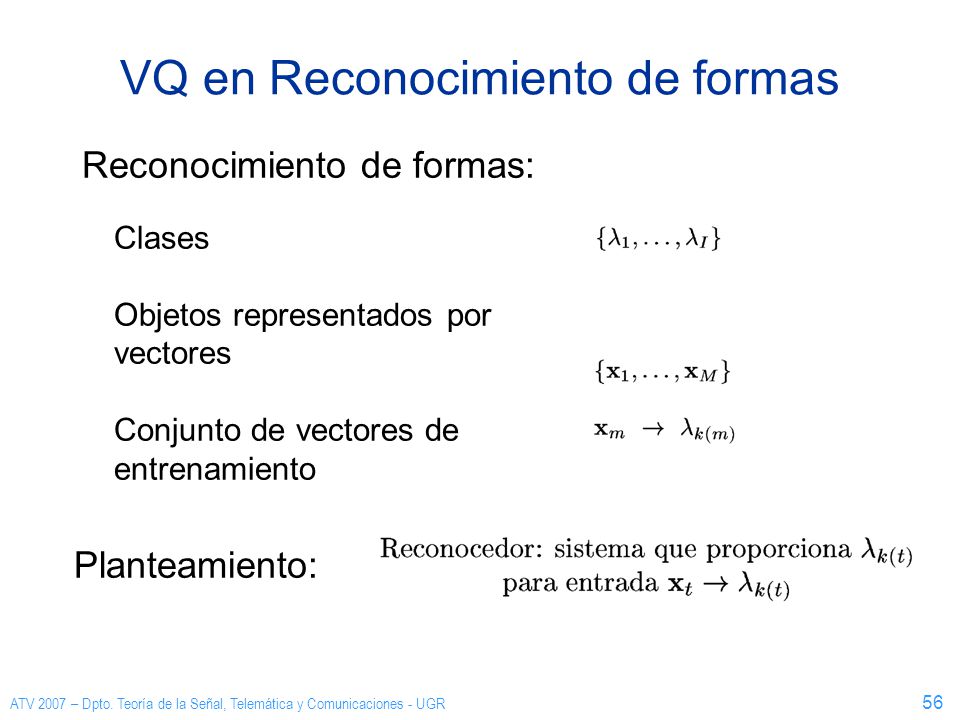

56 VQ en Reconocimiento de formas
Clases Objetos representados por vectores Conjunto de vectores de entrenamiento Planteamiento: ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

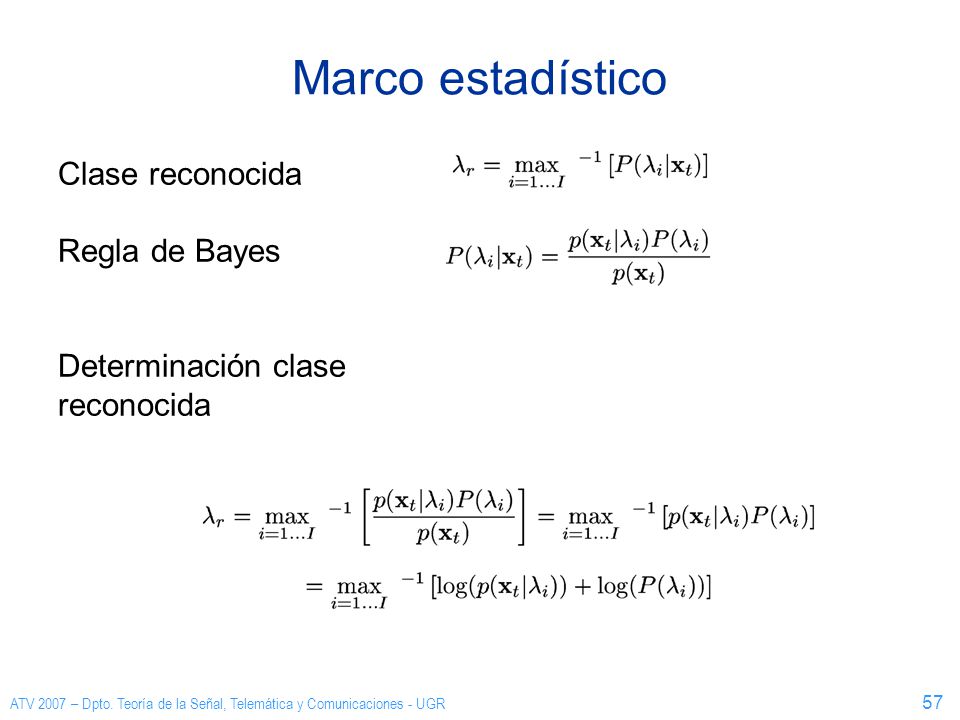

57 Marco estadístico Clase reconocida Regla de Bayes Determinación clase reconocida ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

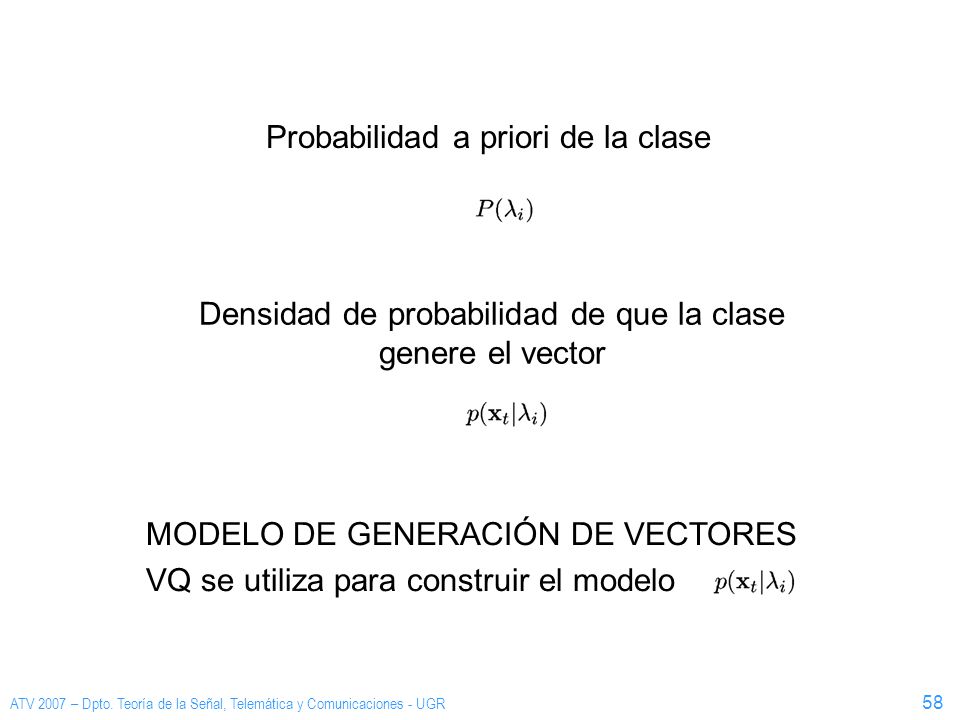

58 Probabilidad a priori de la clase
Densidad de probabilidad de que la clase genere el vector MODELO DE GENERACIÓN DE VECTORES VQ se utiliza para construir el modelo ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

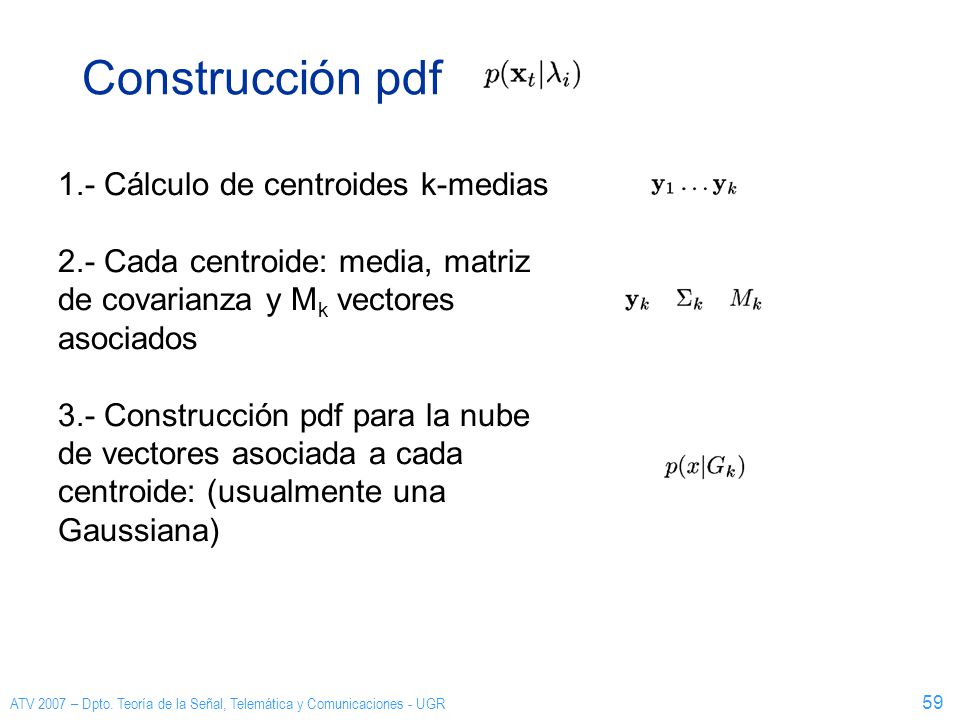

59 Construcción pdf 1.- Cálculo de centroides k-medias 2.- Cada centroide: media, matriz de covarianza y Mk vectores asociados 3.- Construcción pdf para la nube de vectores asociada a cada centroide: (usualmente una Gaussiana) ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

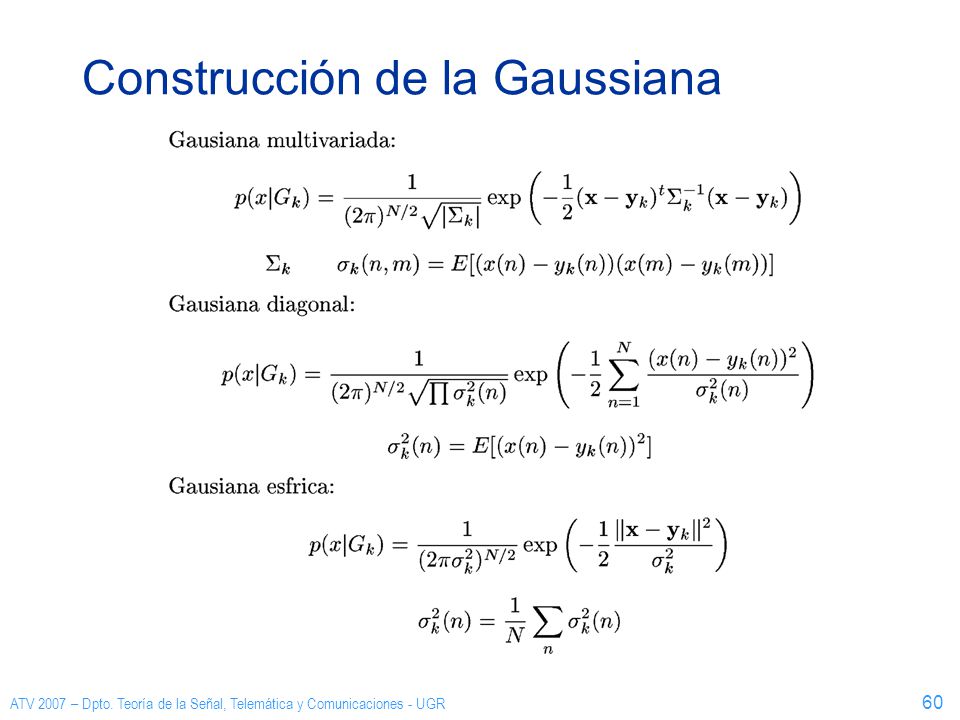

60 Construcción de la Gaussiana
ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

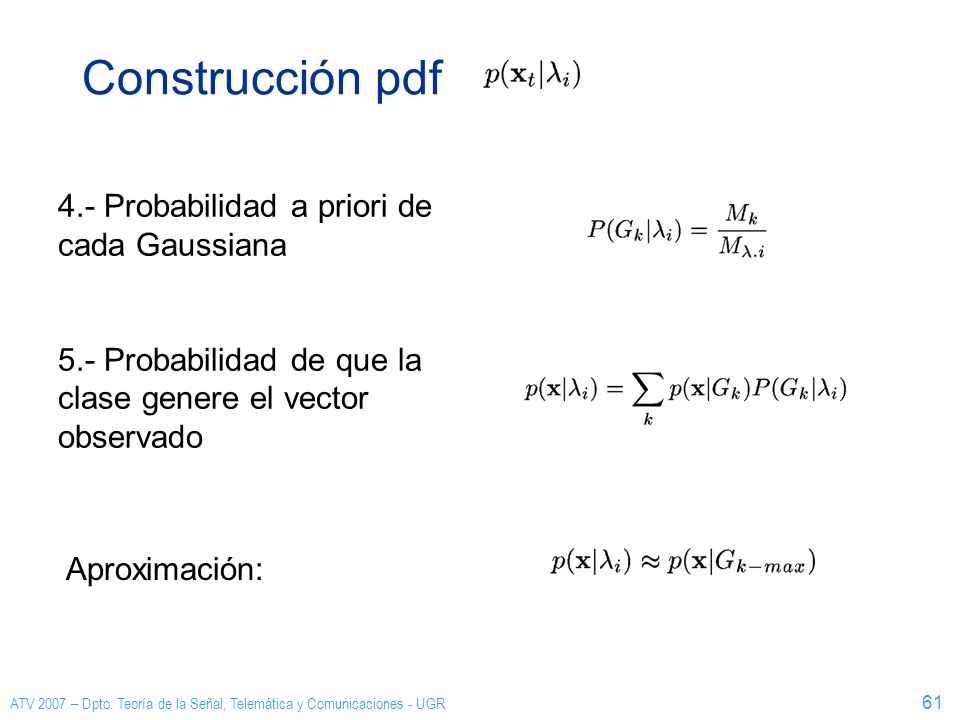

61 Construcción pdf 4.- Probabilidad a priori de cada Gaussiana Probabilidad de que la clase genere el vector observado Aproximación: ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

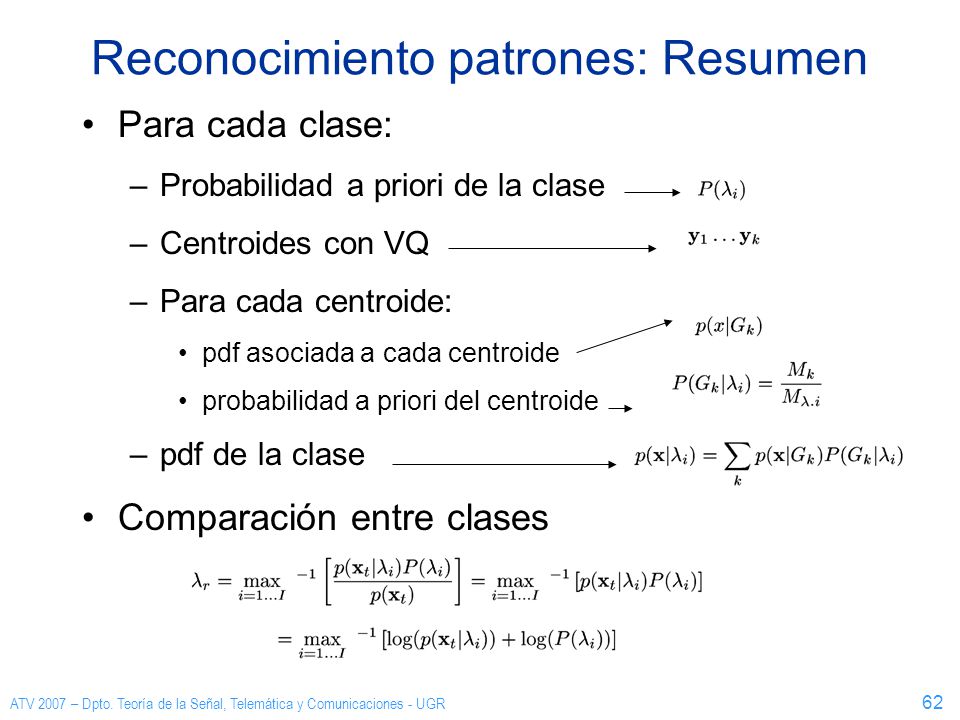

62 Reconocimiento patrones: Resumen
Para cada clase: Probabilidad a priori de la clase Centroides con VQ Para cada centroide: pdf asociada a cada centroide probabilidad a priori del centroide pdf de la clase Comparación entre clases ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

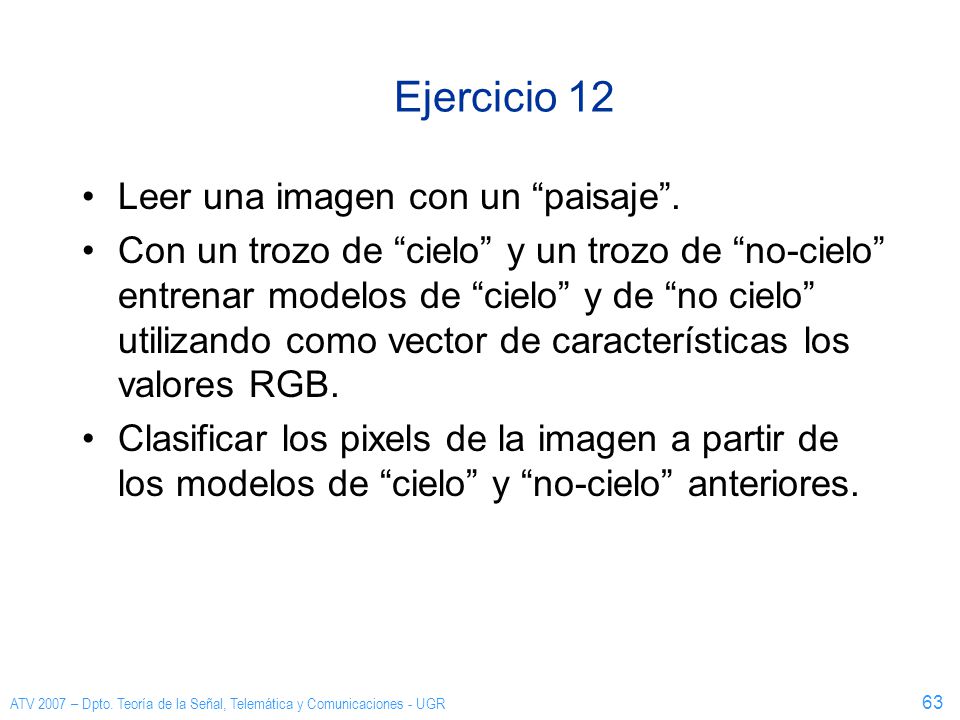

63 Ejercicio 12 Leer una imagen con un “paisaje”.
Con un trozo de “cielo” y un trozo de “no-cielo” entrenar modelos de “cielo” y de “no cielo” utilizando como vector de características los valores RGB. Clasificar los pixels de la imagen a partir de los modelos de “cielo” y “no-cielo” anteriores. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

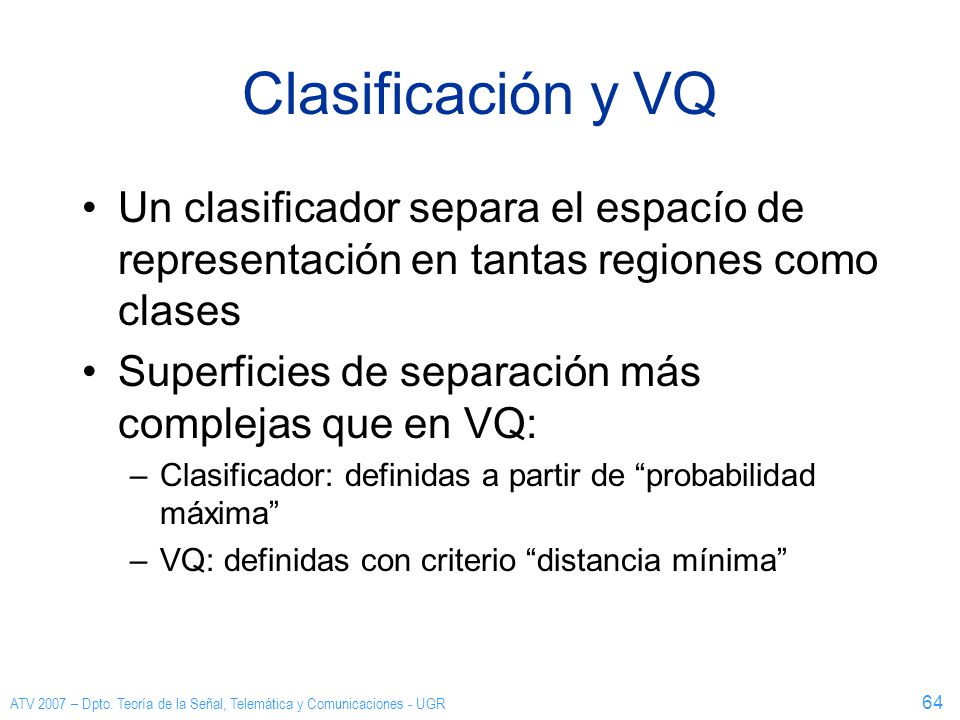

64 Clasificación y VQ Un clasificador separa el espacío de representación en tantas regiones como clases Superficies de separación más complejas que en VQ: Clasificador: definidas a partir de “probabilidad máxima” VQ: definidas con criterio “distancia mínima” ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

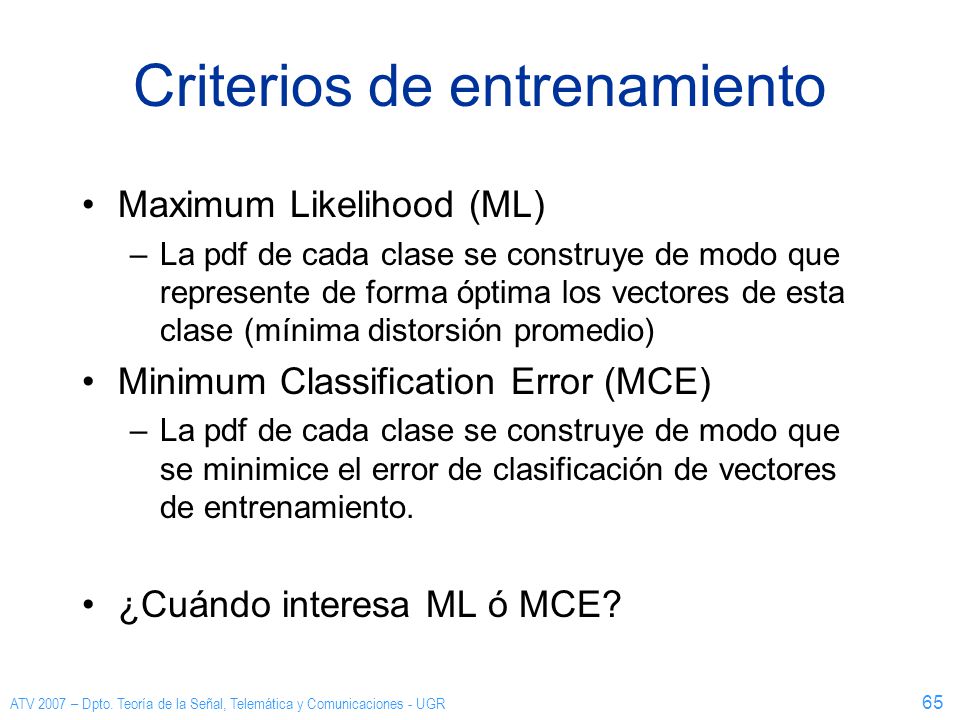

65 Criterios de entrenamiento
Maximum Likelihood (ML) La pdf de cada clase se construye de modo que represente de forma óptima los vectores de esta clase (mínima distorsión promedio) Minimum Classification Error (MCE) La pdf de cada clase se construye de modo que se minimice el error de clasificación de vectores de entrenamiento. ¿Cuándo interesa ML ó MCE? ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

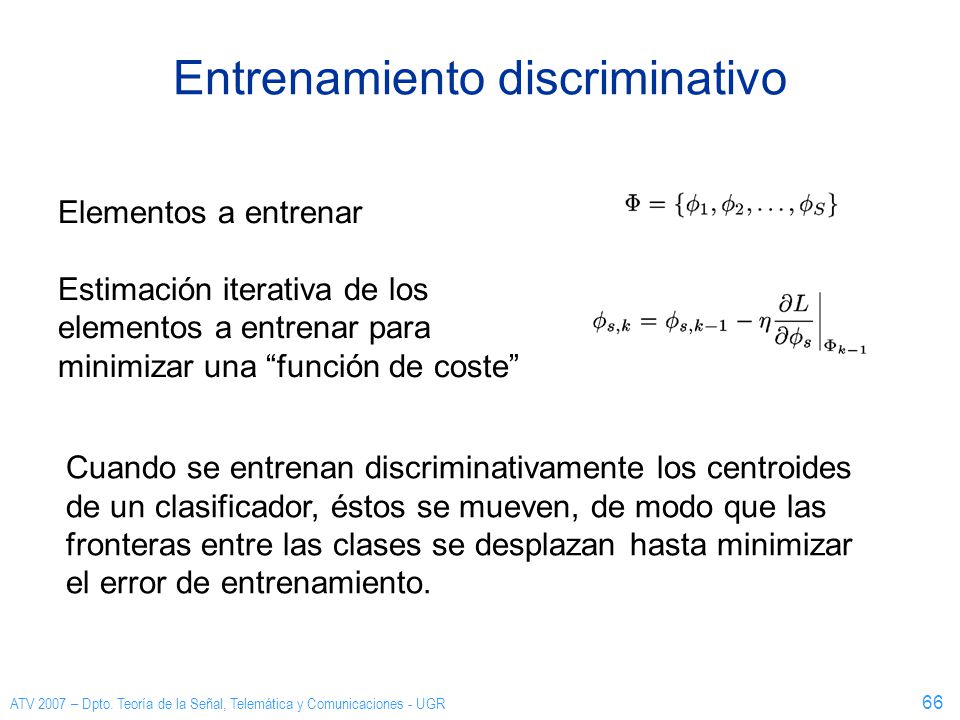

66 Entrenamiento discriminativo
Elementos a entrenar Estimación iterativa de los elementos a entrenar para minimizar una “función de coste” Cuando se entrenan discriminativamente los centroides de un clasificador, éstos se mueven, de modo que las fronteras entre las clases se desplazan hasta minimizar el error de entrenamiento. ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

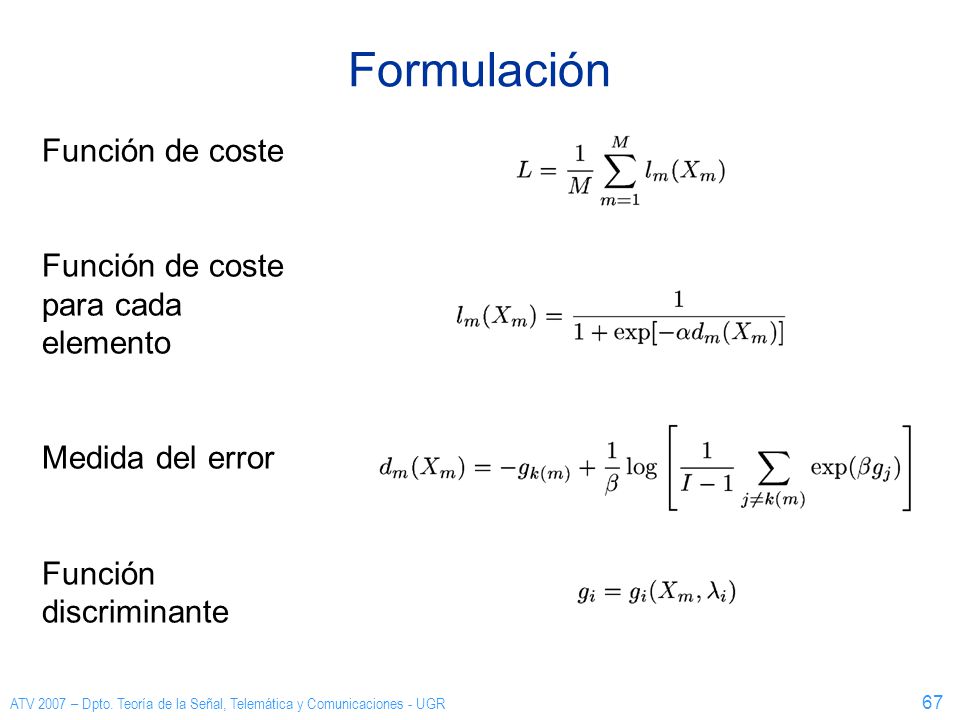

67 Formulación Función de coste Función de coste para cada elemento Medida del error Función discriminante ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

68 Formulación ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR

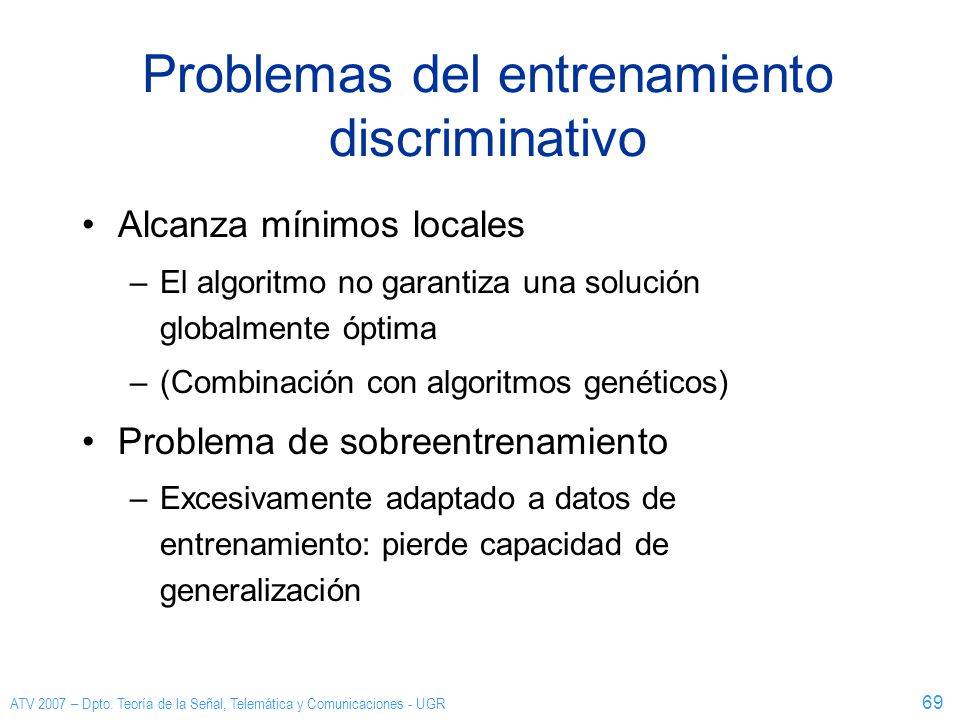

69 Problemas del entrenamiento discriminativo
Alcanza mínimos locales El algoritmo no garantiza una solución globalmente óptima (Combinación con algoritmos genéticos) Problema de sobreentrenamiento Excesivamente adaptado a datos de entrenamiento: pierde capacidad de generalización ATV 2007 – Dpto. Teoría de la Señal, Telemática y Comunicaciones - UGR
