1 Distribución de esfuerzos José Medina Mendoza jose.medina@prolas.com.mx Universidad de Sonora Proyectos Laboratorios y Supervisión SC

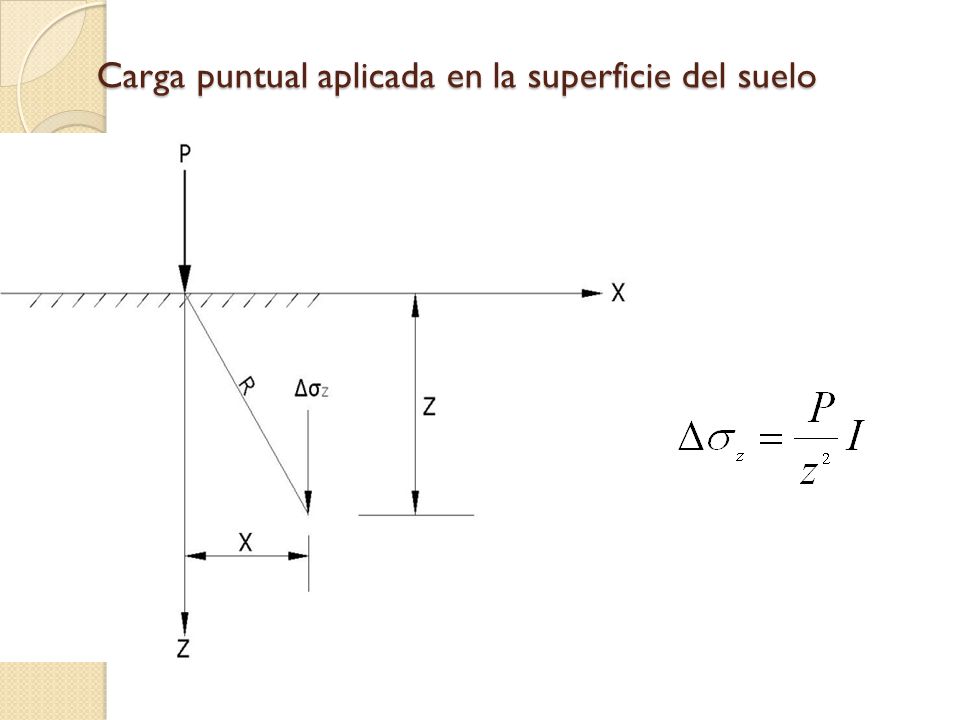

2 Carga puntual aplicada en la superficie del suelo

3 Solución de Boussinesq (1885)

4 Solución de Westergaard (1938)

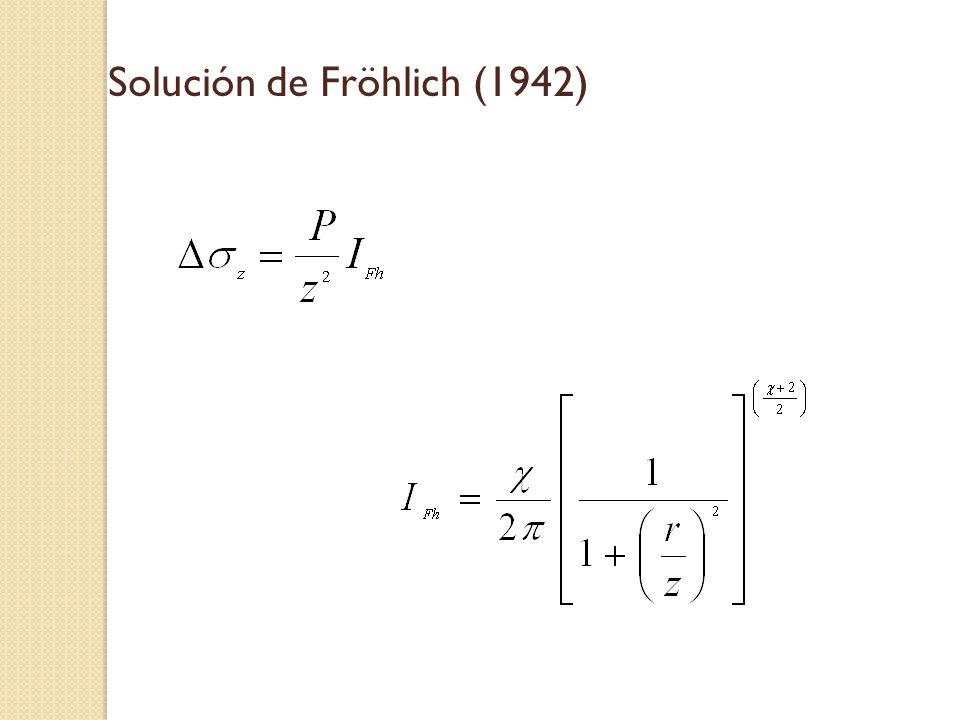

5 Solución de Fröhlich (1942)

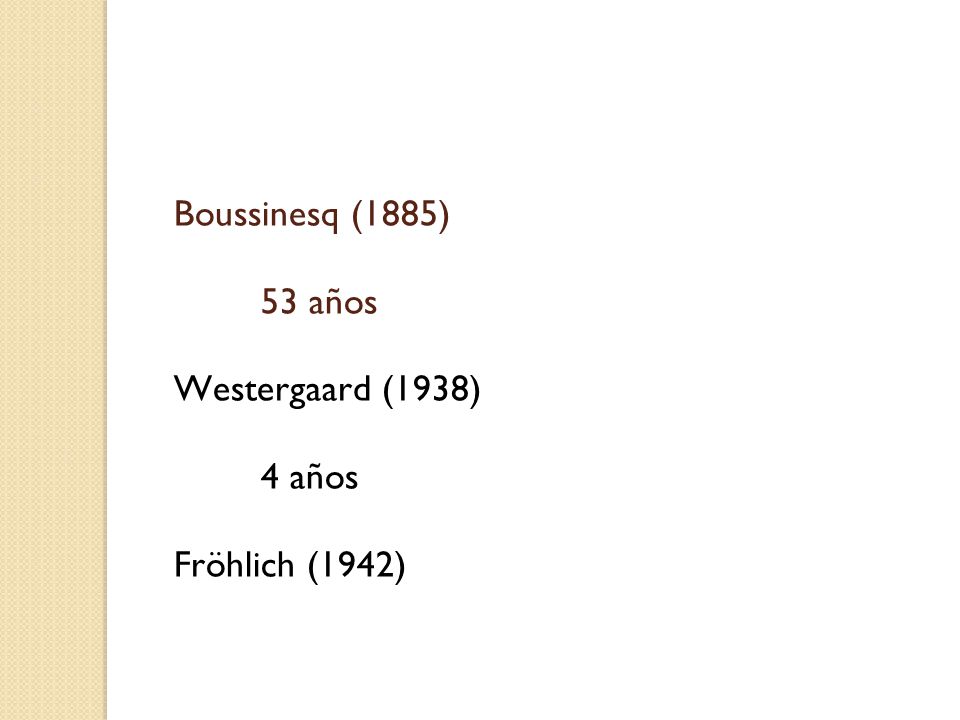

6 Boussinesq (1885) 53 años Westergaard (1938) 4 años Fröhlich (1942)

7 Factor de distribución de esfuerzos de Fröhlich,   = 1.5, Aproximadamente la solución de Westergaard para un suelo finamente estratificado con intercalaciones de estratos indeformables con  = 0.  = 2, Suelo cohesivo estratificado con diferentes módulos de deformación.  = 3,Solución exacta de Boussinesq para un suelo homogéneo cohesivo.  = 4, Suelos granulares en donde la compresibilidad se reduce con la profundidad.

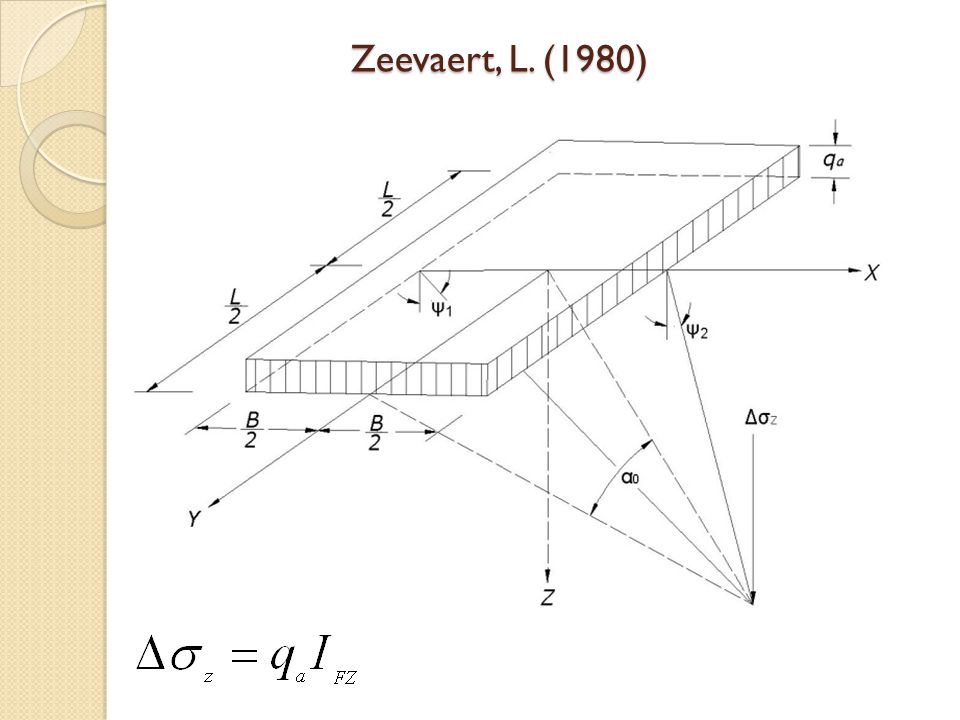

8 Zeevaert, L. (1980)

9 Para  = 2

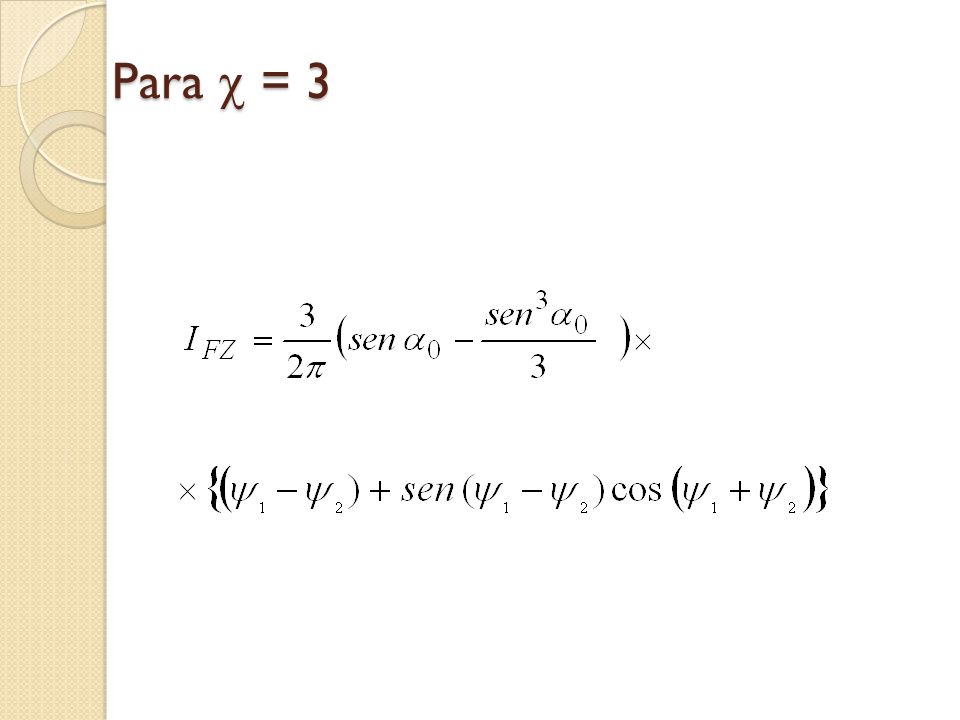

10 Para  = 3

11 Para  = 4

12

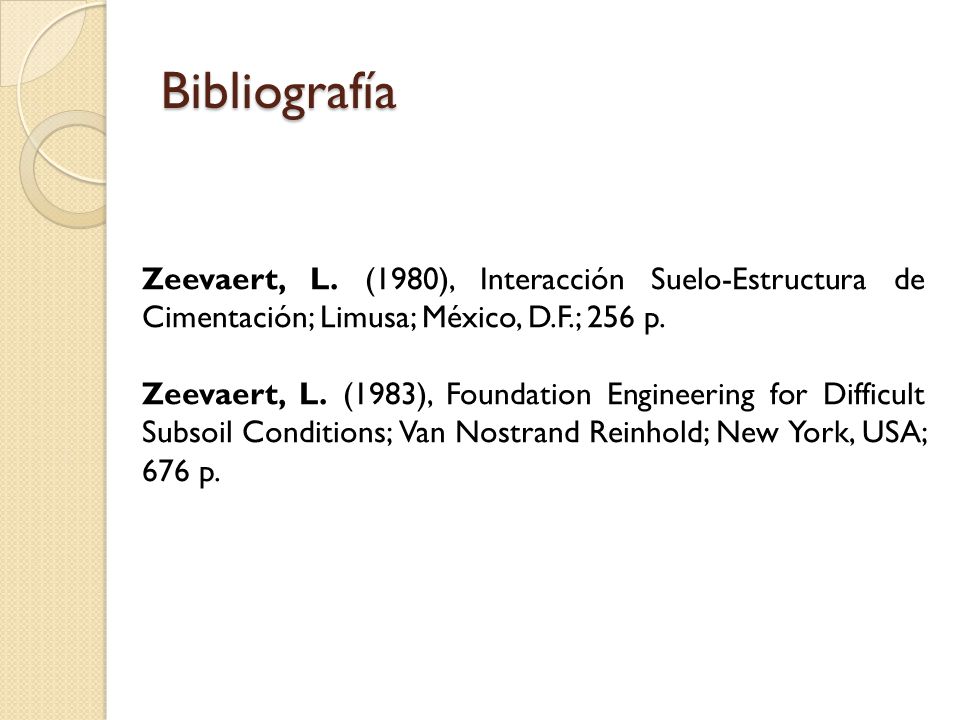

13 Bibliografía Zeevaert, L. (1980), Interacción Suelo-Estructura de Cimentación; Limusa; México, D.F.; 256 p. Zeevaert, L. (1983), Foundation Engineering for Difficult Subsoil Conditions; Van Nostrand Reinhold; New York, USA; 676 p.
